Что делать, если шатается колесо на велосипеде

ТО задней влулки — разборка, профилактика и сборка

Например, бывает такое что подшипники «выедают» в самом корпусе задней втулки ямы, возможно из-за искривления оси или недостачи смазки. При таком раскладе ремонт заднего колеса велосипеда, заключается в полной замене корпуса втулки или даже самого колеса. Поэтому, чтобы не случалось такого, необходимо перед каждым дальним выездом на велосипеде проводить осмотр своего двухколесного коня, и во время устранять неполадки.

Опубликовано 1 Сентября 2016 Мой ВК https://vk.com/id263241899Полезные видео с моего канала, о ремонте велосипеда.1) Задняя втулка колеса обслуживание. https://www.youtube.com/watch?v=xUPos…2) Передняя втулка колеса обслуживание. https://www.youtube.com/watch?v=Rm1Ei…3)Как исправить, выровнять восьмерку на колесе велосипеда https://www.youtube.com/watch?v=4hLX9…4) Тормоза v brake настройка, как отрегулировать и установка на велосипед https://www.youtube.com/watch?v=JMjIy…5) Солидол и литол 24 можно смазывать велосипед или нет. https://www.youtube.com/watch?v=UHLT-…6) КТ-305 как работает втулка с ножным тормозом, обслуживание, устройство механизма. https://www.youtube.com/watch?v=RYPA-…7) Люфт и шат, раскручивается колесо заднее или переднее, как устранить. https://www.youtube.com/watch?v=6MGTZ…8) Замена и настройка задней перекидки https://www.youtube.com/watch?v=MSf3K…9) Настройка передней перекидки велосипеда https://www.youtube.com/watch?v=bKvnD…10) Как сделать мягче вилку на велосипеде. https://www.youtube.com/watch?v=dhNAG…11) Вилка sr suntour XCT реставрация и ремонт https://www.youtube.com/watch?v=xtkmw…12) Ремонт простой пружинной вилки велосипеда https://www.youtube.com/watch?v=GDIhF…13) Замена каретки на велосипеде, как снять шатуны, как снять каретку, как разобрать каретку. https://www.youtube.com/watch?v=jUHX5…14) Велосипед задняя звезда трещотка, как разобрать трещотку. https://www.youtube.com/watch?v=uVSXT…15) Длина цепи, как определить длину цепи, снять и натянуть цепь на велосипеде. https://www.youtube.com/watch?v=8O43S…16) Как разъединить, расклепать, велосипедную цепь. https://www.youtube.com/watch?v=TwOJQ…17) Как пользоваться выжимкой для велосипедной цепи, секрет. https://www.youtube.com/watch?v=myRb_…18) Как и чем покраска рамы велосипеда из алюминия или нержавейки в домашних условиях. https://www.youtube.com/watch?v=hC2Jf…19) Замена передней вилки велосипеда https://www.youtube.com/watch?v=i-FZY…20) Скрип, хруст и стучит в педалях и каретке велосипеда, как устранить. https://www.youtube.com/watch?v=DM7Y2…21) Как разобрать и собрать каретку на велосипеде, замена подшипников. https://www.youtube.com/watch?v=w5kpz…22) Ремонт, разобрать педали велосипеда. Установка, как снять педали с велосипеда. https://www.youtube.com/watch?v=Dy4Fl…23) Как рассчитать длину спиц велосипеда, калькулятор спиц. https://www.youtube.com/watch?v=mzp9m…24) Как заспицевать, заменить, спицы на колесе велосипеда на 36 спиц. https://www.youtube.com/watch?v=K2eda…25) Как заменить или установить тормозные колодки на дисковых тормозах велосипеда. https://www.youtube.com/watch?v=aZ4uJ…26)Задняя перекидка Shimano Tourney ремонт, реставрация. https://www.youtube.com/watch?v=W0Vf4…27) Задняя перекидка Shimano sis , ремонт, реставрация. https://www.youtube.com/watch?v=1b_O0…28) Как научиться самостоятельно кататься ездить на велосипеде взрослому и ребенку. https://www.youtube.com/watch?v=xIP00…29) BOLI и FLAME дисковые тормоза, установка, настроить и регулировка. https://www.youtube.com/watch?v=7a7H8…30) Люфт, шат задней звезды трещотки на велосипеде, как убрать, в чем причина. https://www.youtube.com/watch?v=OaCk3…31) Как заклеить, правильно клеить камеру велосипеда, 1 бар = 0,986 атм

Про люфт колеса

Классически люфтом называют — зазор при плохом прижиме, соединении деталей; состояние, когда одна деталь свободно в небольших пределах движется в разные стороны без сцепления или контакта с другой деталью.

Люфт колеса велосипеда – это некоторое смещение его плоскости относительно оси вращения или втулки, приводящее к движению по восьмерке. По причине люфта во время езды ощущается так называемое биение колеса. Это явление возникает при смещении колеса вправо или влево по отношению к вертикальной оси движения.

Как образуется люфт

Люфт образуется в результате раскручивания контргаек и конусов на оси втулки. По идее, так не должно происходить само по себе, но часто втулки бывают неправильно отрегулированы изначально или же внутрь попадает песок, который разбивает шарики и дорожки на конусах, отчего появляется люфт. При этом, люфтящее колесо свободно крутится, и казалось бы, можно дальше ездить, но каждая неровность дороги разрушает гладкую поверхность конусов и чашек внутри втулки, отчего втулка может прийти в негодность.

Как обнаружить люфт. Чтобы обнаружить люфт, достаточно просто покачать колесо из стороны в сторону, поперек оси вращения колеса. Вы почувствуете свободный ход руками если на колесе есть люфт. Если колесо стоит жестко, то вам нечего опасаться. Еще один способ снять колесо с велосипеда и попробовать покачать саму ось колеса, не эксцентрик, а именно ось. Заметите свободный ход — несите колесо в мастерскую.

Чем раньше обнаружите люфт, тем лучше. Возможно конуса остались целыми и хватить простой чистки, смазки и регулировки втулки. Если же вы катаетесь с люфтом давно, то будьте готовы на замену всей втулки, но это уже в крайнем случае.

Причины возникновения люфта колес велосипеда

Возможные причины можно объединить в 4 группы:

загрязнение механизма и, как следствие, его стирание;
длительный срок эксплуатации;
изначально неправильно отрегулированная система либо использование некачественных деталей;
интенсивная нагрузка либо агрессивный стиль езды.

Шатается переднее колесо

Обнаружив неисправность переднего колеса, необходимо незамедлительно узнать, в чём причина, и произвести ремонт. При разборе переднего колеса нужно поочерёдно выполнить следующие действия:

Снять колесо с велорамы.
Подетально разобрать втулку, почистить её.
Проверить наличие повреждений.
В случае отсутствия неполадок заново заложить смазку, установить сепаратные подшипники.
С одной из сторон оси закрутить радиальную гайку, вслед за чем накрутить контргайку.
Вернуть ось назад.
Совершить закрутку с другого конца, так, чтобы длина гаек по сторонам оси была равной.
Зафиксировать подшипники контргайками с нормальным натяжением.
Проследить за равномерным натяжением гаек (работать следует двумя рожковыми тонкими ключами).
Установить колесо на прежнее место, закрутить его гайками для зажима.
Проверить плавно ли вращается колесо, есть ли люфт.
При обнаружении зазора устранить его, используя шайбу.

Если люфтит заднее колесо

Если шатается заднее колесо велосипеда, необходимо снять его и совершить следующие шаги:

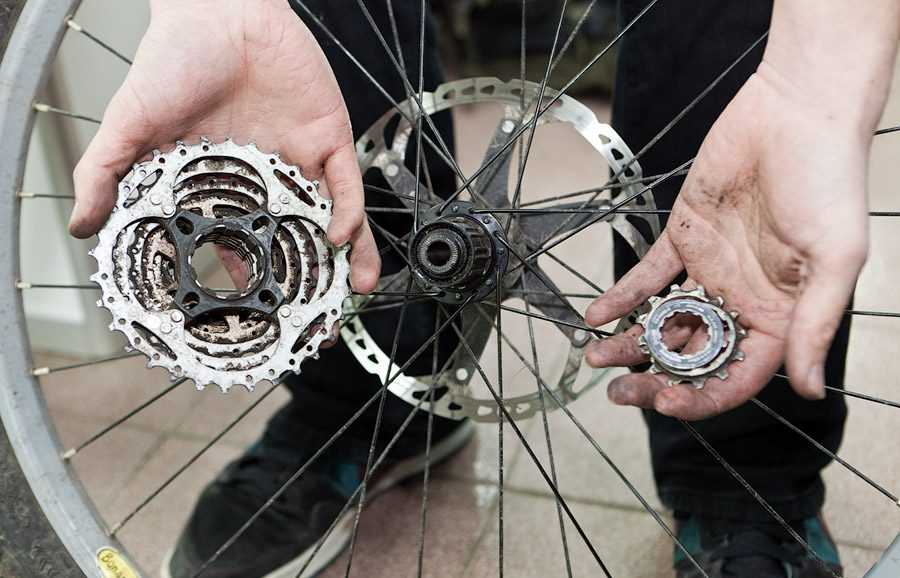

Отсоединить трещотку, чтобы получить доступ к контргайке и конусу.
Разобрать втулку, протереть её, удалив грязь, а также прежнюю смазку.
Оценить состояние подшипников, особенно дорожек качения, просмотреть радиусные гайки.
Если обнаружена неисправность, заменить деталь на исправную.
Вернуть детали втулки на свои места, заложить свежей смазкой.
Закрутить контргайки, конусы.
Совершить поджатие конуса, а также контргайки с той стороны, где установлена трещотка, а с другого конца – отрегулировать натяжение подшипников.
Поставить трещотку на прежнее место.
Проверить легкость вращения (оно должно быть плавным), зафиксировать.
Установить колесо на раму.

Люфт колеса достаточно распространенная проблема, которая возникает в процессе эксплуатации велосипеда. Устранить данную неисправность можно вручную, не прибегая к помощи специалиста.

В случае эксплуатации велосипеда с данной неисправностью длительное время колесо может полностью выйти из строя. Деформируется ось, конусы и дорожки качения внутри втулки. Это приведет к полной замене обода с неисправной втулкой.

Неисправности задней втулки велосипеда

Самая распространенная неисправность задней втулки велосипеда, которая может привести к тому, что придется делать ремонт заднего колеса велосипеда — это произвольная затяжка или послабление конуса. Если конус задней втулки ослаблен, то в колесе будет заметен большой люфт. В другом варианте, если конус перетянут, то заметно увеличивается тяжесть хода велосипеда и может быть слышен хруст подшипников. В обоих случаях необходимо не откладывая произвести ремонт задней втулки велосипеда. Для устранения этих неисправностей необходимо снять заднее колесо с велосипеда, если это спортивный скоростной или горный велосипед, то на них могут применяться эксцентриковый зажим, и колесо в таком случае снимается без задействования дополнительных ключей. На велосипедах начальных уровней колесо может быть прикручено двумя гайками, понадобится пара ключей.

Задняя втулка с эксцентриковым зажимом.

Ось задней втулки.

Чтобы устранить люфт или наоборот подтянуть конус нам понадобится пара ключей, обычно это рожковый конусный ключ на 15, и рожковый на 17 мм. Сначала нам потребуется послабить контргайку, затем ослабить или затянуть конусную гайку до нужного значения, в идеале люфта быть не должно, затем снова закрутить контргайку.

При нормально отрегулированном конусе, колесо должно с легкостью провернутся под тяжестью катафота или соска.

Бывает момент, когда ось втулка велосипедного колеса ломается или гнется, чаще всего это происходит из-за не качественных деталей. В таких случаях необходима полная замена оси втулки на новую, более высокого качества. При замене оси втулки, или когда нужно сделать ТО или ремонт задней втулки велосипеда, для удобства можно снять трещотку, если нужно простого подтянуть или ослабить конус, то можно обойтись без этого действия.

Искривленная ось втулки заднего колеса.

Для того чтобы поломки происходили реже, необходимо делать периодическое ТО, в основном это регулировка конуса а также мойка, чистка деталей и смазывание подшипников, иногда замена подшипников, сальников или шайб.

Кто виноват?

Если у вас стало ощутимо шататься колесо, скорее всего, произошло одно из трёх:

велобайк работал на пределе возможностей и часто подвергался большим нагрузкам;
на велосипеде были установлены некачественные детали;
детали пришли в негодность из-за длительной эксплуатации.

На «микроуровне» могло произойти стирание какой-либо детали, приведшее к образованию люфта. Погрешности вращения обычно бывают вызваны следующими техническими или механическими неисправностями:

втулка колеса стирается;
изнашивается конус, из-за чего приходят в негодность дорожки качения подшипников;
стираются насечки контргайки, приводящие к слишком плотному сцеплению контргайки с конусом.

Как убрать люфт?

Для устранения люфта в первую очередь необходимо определиться с причиной его появления. Чтобы это сделать следует снять колесо, взять за один край оси и подвигать его вверх и вниз. Если наблюдается шатание, берем два ключа (тонкие, рожковые) и подтягиваем радиусную и контргайку с двух сторон.

Внимание! Сильное зажатие не позволит колесу крутиться, слабое – приводит к люфту (шату). После регулировки зажатия проверяем наличие люфта, так же взявшись за ось

Если проблема не исправлена, следует полностью разбирать втулку и искать причину внутри

После регулировки зажатия проверяем наличие люфта, так же взявшись за ось. Если проблема не исправлена, следует полностью разбирать втулку и искать причину внутри.

Переднее и заднее колесо велосипеда частично отличаются по конструкции, поэтому рассмотрим их по отдельности.

Заднего колеса

В первую очередь снимаем колесо. В конструкцию задней втулки чаще всего входит трещотка. Ее тоже необходимо предварительно снять, поскольку под трещоткой расположен конус и контргайка. В противном случае обслужить втулку не получится.
Разбираем втулку и протираем все детали от старой смазки и грязи.
Просматриваем радиусные гайки, дорожки качения и сами подшипники. При наличии механических повреждений заменяем изношенную деталь на новую.
После проверки все части втулки ставим на место, закладываем новую смазку. Накручиваем радиусные и контргайки.
Поджимаем конус и контргайку со стороны трещотки, а с другой стороны регулируем натяжение подшипников. Зачастую происходит расслабление подшипников, при зажимании второй пары гаек. Для того чтобы этого избежать можно воспользоваться рамой велосипеда или позвать помощника.
Устанавливаем на место трещотку. Проверяем легкость вращения, фиксируем.
Колесо собрано, и теперь необходимо установить его на раму. Если возник зазор между контргайкой и рамой, то его необходимо заполнить с помощью толстой шайбы.
Прижимаем колесо зажимной гайкой со стороны трещотки. Теперь необходимо проверить правильное натяжение подшипников. После этого зажимаем колесо с другой стороны.
Проверяем легкость качения и наличие люфта. Если все сделано правильно колесо будет крутиться плавно, а люфт – отсутствовать.

Переднего колеса

В конструкции переднего и заднего колеса есть небольшие отличия, поэтому рассмотрим переднее колесо детально:

Для начала снимаем колесо с рамы. Разбираем втулку и чистим детали от старой смазки и грязи.
Проверяем износ и повреждения деталей. Если все в порядке закладываем новую смазку и устанавливаем подшипники (сепараторные или 9 шариков по отдельности).
Закручиваем с одной стороны оси конус и накручиваем контргайку.
Помещаем ось на место. Накручиваем конус и контргайку с другой стороны. Необходимо проследить, чтобы концы оси с резьбой были одинаковой длины.
Выставляем нормальное натяжение подшипников и фиксируем контргайками. Следим за одинаковым натяжением с обеих сторон. Зажимать гайки сначала следует со стороны дискового тормоза (если колесо им оборудовано). Работу следует производить двумя ключами. Можно приобрести специальные тонкие рожковые ключи в специализированном магазине.
Устанавливаем колесо на раму. Накручиваем зажимные гайки. При необходимости устраняем зазоры при помощи шайб.
Проверяем правильное натяжение подшипников. Используя тонкие ключи, подтягиваем или ослабляем конусы и контргайки.
Затягиваем зажимные гайки. Проверяем качение и люфт. Взяв за колесо, подвигайте его вправо и влево. Если свободного хода нет, значит, проблема устранена.

В процессе использования велосипеда рекомендуется делать ежегодное техническое обслуживание. В процессе ТО можно выявить люфт и своевременно его устранить.

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

найти регулировочный болт либо гайку и медленно подтянуть ее;
крутить винты нужно медленно, периодически проверяя свободный ход.
после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

изношенные наконечники;
вышедшие из строя крестовины в рулевой колонке;
выработанные зубья на рейке;
увеличенные зазоры в рулевом редукторе;
изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак	Причина
Увод в сторону на ходу	Не отрегулировано схождение колес
Шум при повороте руля	Малый уровень жидкости ГУР в бачке
Стуки спереди при проезде ям	Износ наконечников
Вибрации на руле	разбалансировка дисков, либо износ шаровых
Руль схватывает рывками, закусывает	Износ рейки

Если люфт ощущается при торможении, это могут быть:

изношены либо сломаны ступичные подшипники;
плохо затянуты крепления ступиц;
слабо затянуты болты в местах крепления рулевого механизма;
изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

На какую ось ставить колеса — вперед или назад?

Вообще, здесь тоже нет ничего сложного. Можно выделить два случая — это когда у вас новая резина и когда б/у. Если резина новая, то фактически нет никакой разницы куда ставить колеса (вперед или назад) — т.е., ставить можно куда угодно. И кстати, чтобы износ у новых шин был более равномерный, то рекомендуется переставлять колеса между осями каждый сезон.

Но вот если шины уже б/у, то принято ставить на переднюю ось те колеса, шины на которых изношены менее сильно. Т.е. вперед ставим шины получше, а назад — похуже. Это связано с тем, что износ шин на передних колесах более сильный.

Крутой российский вездеход-амфибия «Шаман» стоимостью 10 миллионов рублей
Как наш экспедитор признался ДПСнику, что везет патроны и автоматы

BMW 5 Series Gran Turismo

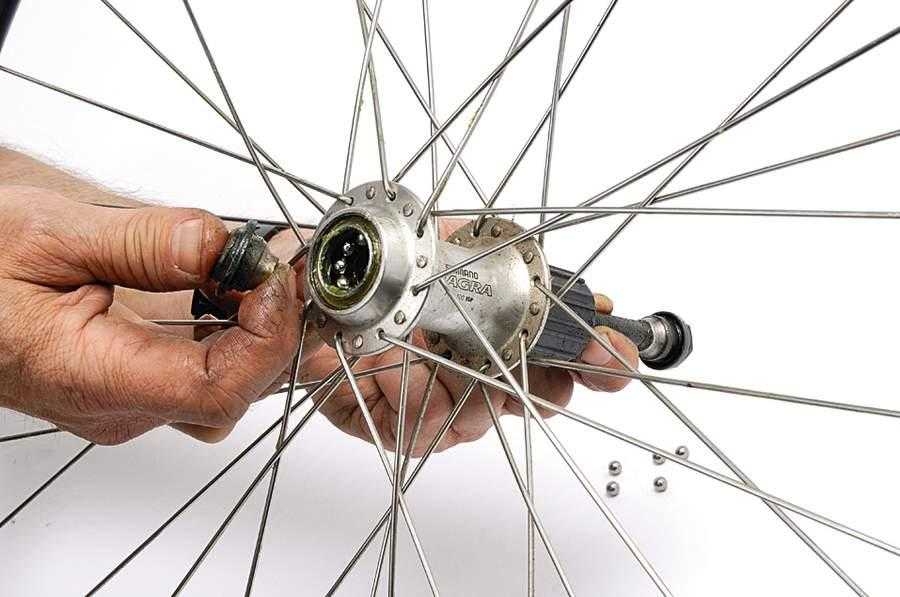

Как разобрать втулку

Иногда необходимо проводить техническое обслуживание. Обычно у новичков возникают затруднения при сборке и разборке из-за отсутствия соответствующего опыта. Но на деле справиться с этой задачей не так сложно при наличии знаний, инструкций и инструментов.

Будьте предельно внимательны при выполнении обслуживания. Лучше раскладывать все детали на обрезке светлой ткани, чтобы случайно не потерять важный компонент.

Разборку всегда начинают с левой стороны. Естественно, этот процесс напрямую зависит от типа используемой детали в вашем велике. Мы же разберем процедуру на примере насыпных втулок, которые применяются в большинстве байков:

Первоначально нужно раскрутить гайки и демонтировать колесо.
Теперь необходимо снять звезды, чтобы получить полный доступ к втулке. Для колес с кассетами потребуется хлыст и съемник для проведения демонтажа. Если в вашем байке применяются дисковые тормоза, то нужно снять диск.
При использовании втулки с трещоткой, для демонтажа колеса потребуется съемник и ключ, который способен оказывать значительное давление. Необходимо приложить максимум усилий для откручивания, так как трещотка постоянно закручивается при езде на велике.
Далее вам необходимы два ключика. Конусный ключ используется для удержания конуса, второй позволяет расконтрить левую гайку, чтобы открутить ее в дальнейшем.
Теперь выньте из втулки заднюю ось, чтобы получить доступ к внутренним элементам.
Для защиты шарикоподшипников от грязи часто используются пыльники из металла. Их необходимо демонтировать, извлечь шарики. Эти детали лучше положить в небольшую баночку, чтобы случайно не потерять подшипники.

При разборке втулок с промышленными подшипниками, проблемы возникают при извлечении кассеты. Они хорошо запрессованы, поэтому вытащить их можно специализированным инструментом. При его отсутствии, можно попробовать бить молотком по оси, чтобы в дальнейшем вынуть кассету

Но наносить удары нужно осторожно, так как велика вероятность случайно повредить фланец

Для разборки барабана потребуется особый съемник. Без этого инструмента не обойтись при демонтаже данного элемента. Но необходимость разборки барабана появляется очень редко, лучше посетить сервис и доверить процедуру профессионалам.

В обслуживание входит:

Удаление остатков смазки.
Тщательная очистка всех деталей.
Нанесение новой смазки.

После проведения обслуживания, сборка осуществляется в обратном порядке. Если все детали в наличии, компоненты не были утеряны, то эта процедура не вызовет затруднений у велолюбителя.

Стук или скрип при вращении педалей

1. Люфт/разрушение подшипников в каретке, часто звук сопровождается тактильными ощущениями на педалях.

Решение: все современные каретки недорогих велосипедов имеют неразборный корпус и не предполагают обслуживания, поэтому единственный вариант — менять. Для замены нужны специальные съемники.

В велосипедах более высокого уровня применяются каретки с выносными подшипниками, которые продаются отдельно и подходят для замены.

2. Ослабло крепление шатунов к оси каретки, что вызывает кликающий звук или стук, отдающий в педали.

Решение: подтянуть болты, крепящие шатуны, использовать небольшое количество резьбового фиксатора.

3. Звук, возникающий без непосредственного участия ходовой части: подшипники педалей, рулевая колонка или подседельный штырь, седло и тд. Все эти узлы могут давать скрипящие или кликающие звуки, ошибочно принимаемые за проблемы с трансмиссией.

Решение: локализовать звук и устранить его.

Причины поломок

Основные из них:

Недостаточный уровень обслуживания втулки или его отсутствие.
Разболтавшаяся втулка (люфт).
Некачественные детали втулки.
Износ.
Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их

Кроме того, существуют различные виды задних втулок.

Разновидности детали

Каретки бывают открытого и закрытого вида:

Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.

Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.

Преимущество модели – низкий уровень загрязнения.

Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.

Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.
