Обслуживание втулки, общее устройство колеса для велосипеда

История появления велосипедов тандемов

Впервые этот необычный объект появился в конце 19 века в Дании и пользовался успехом порядка двадцати лет. После небольшого перерыва, во второй половине 20 века к тандему стала возвращаться былая популярность. Изобретатели проектировали трех, четырех и более местные модели, но самой популярной поныне остается двухместный велосипед.

Правила езды на велосипеде-тандеме

— Важна тонкая связь между велосипедистами – впереди вы сидите в роли капитана или сзади в роли стокера, важно партнёрство и полное доверие. Здесь контроль – это ответственность пары,  так как в одиночку контролировать весь процесс невозможно

— Важно учитывать физическое состояние партнёра, так как, если один устал качество вашей велопоездки может снизиться.  Делайте перерывы, даже если приедете позже, зато без конфликтов

— Договаривайтесь, не получится действовать так, как считает правильным каждый. Езду на велосипеде-тандеме можно сравнить с греблей на байдарках. Главное терпение и чётко обговоренная стратегия действий.

Если не соблюдать правила езды на тандеме можно случайно получить травму. Помните о велосипедном шлеме.

Наиболее частые проблемы и пути их устранения

Люфт

Если контргайки втулки недостаточно сильно затянуты, то во время вращения колеса возникают биения задней оси о подшипники. В результате на дорожках конусов появляются каверны, а шарики деформируются. Если люфт не устранить вовремя, то на конусах и внутренней поверхности втулки образуются сколы. В особо запущенных случаях шарики могут даже выскочить с дорожек и начать вращаться внутри втулки, стачивая ось и разрушая ступицу, тогда придётся заменить весь узел и переспицевать колесо.

Чтобы избежать люфта, необходимо правильно настроить конусы. Для этого нужно постепенно затягивать конусную гайку, стараясь найти такое состояние, в котором колесо свободно вращается без возникновения биений. Когда правильная позиция найдена, следует зафиксировать конус контргайкой. При законтривании конуса ось часто начинает вращаться, и верное положение теряется, поэтому можно зажать правый конец оси в тиски.

Перетяжка конуса

Эта ситуация обратна предыдущей: конусные гайки затянуты слишком сильно, что вызывает во втулке чрезмерное трение, и колесо теряет накат. В таком случае также требуется регулировка конусов, и все действия аналогичны вышеописанным.

Поломка или искривление оси

Ещё одной часто возникающей проблемой является искривление оси или нарушение её целостности, вызванные некачественными материалами, применяемыми при их изготовлении, либо конструктивными особенностями самой втулки. Такие поломки свойственны в основном втулкам с трещоткой, так как у них опорные подшипники находятся слишком далеко от точки крепления оси в дропаутах перьев рамы. В результате возникает слишком большой рычаг, и при увеличении нагрузки ось приходит в негодность.

Сломанная задняя ось велосипеда

К сожалению, если ось сломалась или погнулась, то придётся поставить новую, так как они не поддаются восстановлению. Хорошая новость заключается в том, что оси стоят недорого, и их легко заменить. Следует учесть, что производители используют различную резьбу, а конусы могут отличаться по размеру и полноте. Поэтому во время похода в магазин лучше захватить их с собой, чтобы не ошибиться при покупке замены и выбрать то изделие, которое подходит именно к вашей втулке.

Хруст или шум внутри втулки

Шумы, скрип и хруст сигнализируют о том, что вашей втулке пора пройти техобслуживание. И сделать это следует как можно скорее, иначе всё может закончиться очень плачевно. Для начала следует разобрать втулку, поменять смазку и проверить детали на наличие дефектов. Испорченные компоненты нужно заменить. Если после всего этого проблема осталась, то стоит проконсультироваться у специалиста. Возможно, что она возникла из-за низкого качества самой втулки, и придётся ставить новую.

Задняя втулка велосипеда является очень важным и часто недооценённым элементом велосипеда, а её ось подвергается увеличенным нагрузкам. Песок, грязь, микроскопические обломки и пыль обладают абразивными свойствами, разрушающими металл. Поломки механической части заднего колеса требуют дорогостоящего ремонта или даже замены всего узла, поэтому своевременное и правильное техническое обслуживание втулки существенно продлит жизнь вашего байка и поможет избежать ненужных трат.

Гто кто сдает. Зачем сдавать нормы ГТО? Кто может выполнять нормы ГТО

Награждение значками ГТО

Дополнительные элементы

Основные части велосипеда считаются самыми важными. Однако в конструкции любого велосипеда присутствуют дополнительные элементы:

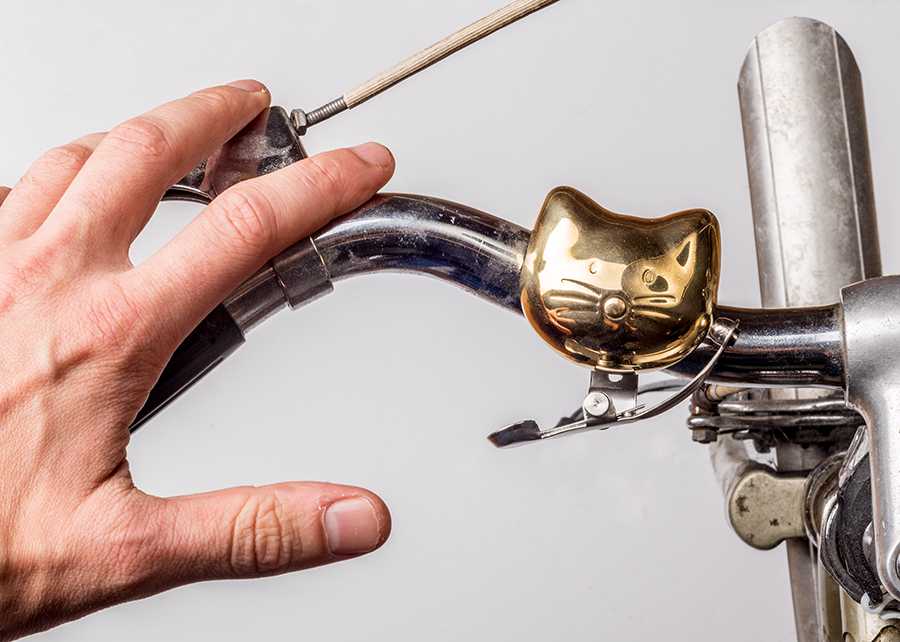

Звуковой сигнал

При помощи гудка можно привлечь внимание окружающих, предупредить о грозящей опасности. Наличие такого компонента является обязательным при передвижении по дорогам.

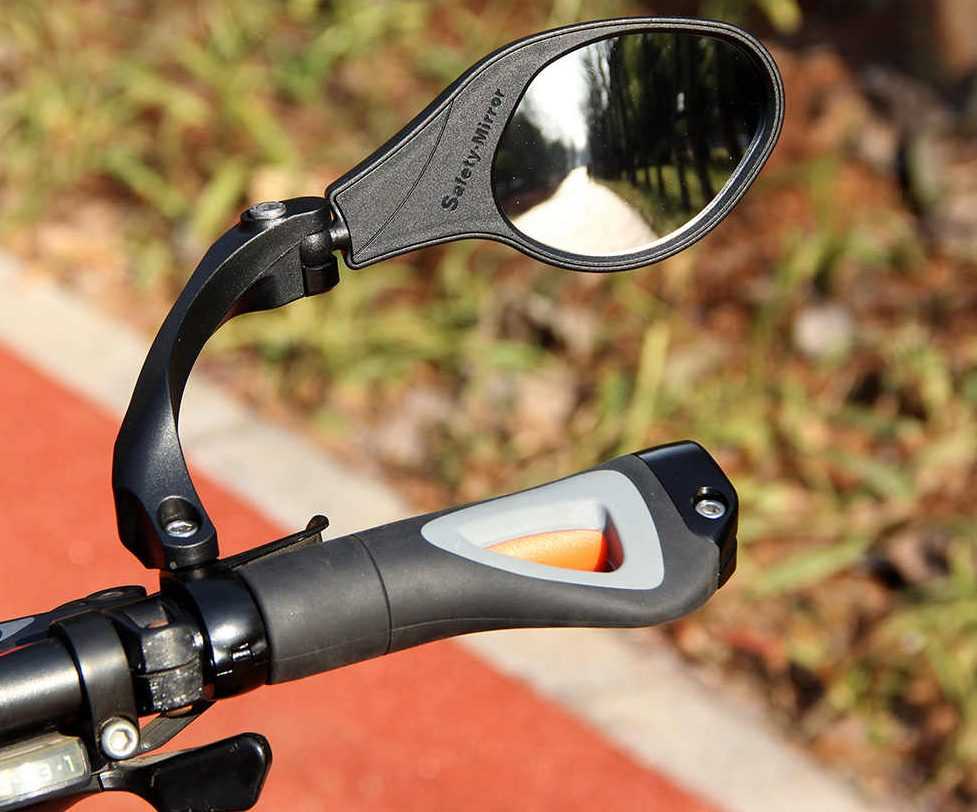

Зеркало заднего вида

Строение велосипеда часто не включает этот элемент, однако он значительно повышает безопасность езды.
Светоотражатели. Такие запчасти актуальны для катания на байке в темное время суток. Фонарик белого цвета располагается спереди, красного — сзади, желтые или оранжевые – на колесах, по бокам.
Флягодержатель. Служит для удержания емкости с водой, производится из алюминия, пластика, карбона или комбинации материалов. Стандартное место крепления — на раме, спортсмены обычно монтируют данный элемент на руль, нижнюю либо подседельную трубу.

Описание дополнительных элементов для велосипедов поможет райдерам усовершенствовать собственные транспортные средства. Использование светоотражателей, звукового сигнала, зеркала заднего вида повысят уровень безопасности езды, практичный флягодержатель обеспечит комфорт в длительных поездках.

Звуковой сигналЗеркало заднего видаСветоотражательФлягодержатель

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

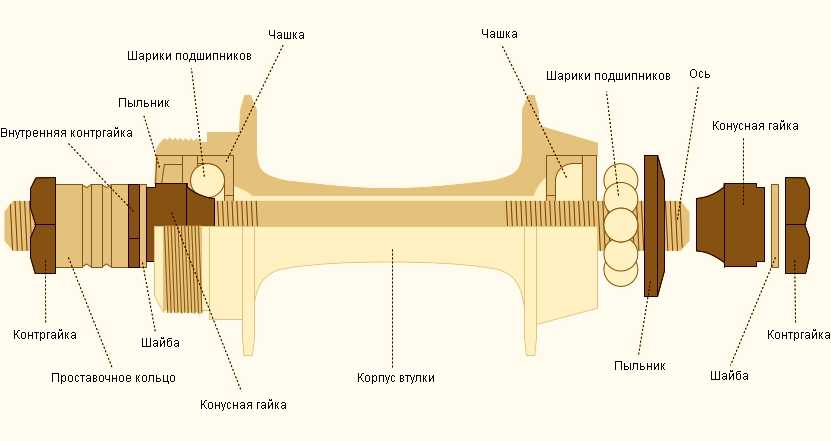

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Покрышка

Велосипедная покрышка изготавливается из резины с различными примесями, для более долгой эксплуатации. Все шины накачивают воздухом и различают по следующим критериям:

• Размер. Чаще всего диаметр колес указывают в дюймах. Наиболее распространенные – диаметром 26 дюймов и 28 дюймов, так же существуют другие размеры: 20 дюймов (при этом диаметр обода 406 мм). Такие устанавливают на детских моделях и на небольших велосипедах, для выполнения трюков; 24 дюйма (диаметр 507 мм) – встречаются на моделях для подростков; 26 дюймов (диаметр 559) – популярный размер, встречается на множестве моделей, различной направленности; 27 дюймов (диаметр 622 мм) и 27,5 дюймов (диаметр 584) – недавно появились на рынке; 28 дюймов (диаметр 622 мм) – популярный размер, наряду с 26 дюймовыми; 29 дюймов (диаметр 622 мм) – новинка на рынке шин, при диаметре обода, как и на 28 дюймовых, они шире. Ещё к понятию «размер» относят ширину, она различается в зависимости от использования велосипеда, например, для бездорожья, используют более широкие шины;
• Рисунок протектора. Его изготавливают путем наложения второго слоя резины с примесью нейлона (от их соотношения зависит жесткость). Протектор влияет на сцепление с дорожным покрытием. Соответственно чем он более выражен, тем лучше сцепление, но меньше скорость движения. Для зимы выпускается специальный шипованный вариант.

Разборка и обслуживание задней втулки

Механизм заднего колеса велосипеда нуждается в периодическом техобслуживании и ремонте, и часто у неопытных велосипедистов возникают проблемы при его разборке и сборке. Однако это довольно простая операция, и после небольшой практики она перестаёт вызывать затруднения. Главное – выбрать подходящий инструмент и запастись терпением. Также следует проявить максимум аккуратности, иначе закатившаяся куда-либо маленькая деталь или шарик может доставить серьёзные проблемы, и правильно собрать механизм будет невозможно. Если нет уверенности в своих действиях, то можно даже записать процесс на видео, чтобы при обратной сборке было понятно, куда следует установить тот или иной элемент.

Все обычные втулки рассчитаны на разборку со стороны, противоположной размещению звёздочек, то есть с левой. Рассмотрим последовательность действий при разборке изделия на насыпных подшипниках, так как такая конструкция является наиболее распространённой:

• Для начала нужно открутить гайки и отсоединить колесо от рамы. В случае с зажимами на эксцентриках даже не понадобятся инструменты. После того, как колесо снято, можно начинать разборку.
• Теперь следует снять звёздочки, иначе получить полный доступ к внутренней части втулки будет невозможно. Если колесо имеет кассету, то понадобится инструмент под названием хлыст и съёмник. Хлыст накидывается на большую звезду и удерживает её, а съёмник вставляется в кассету и вращается против часовой стрелки. После демонтажа кассеты нужно снять тормозной диск с левой стороны втулки (если установлены дисковые тормоза).
• Для разборки колеса с трещоткой нужен съёмник и ключ с хорошим рычагом. Придётся приложить довольно большое усилие, потому что трещотка закручивалась всё то время, пока вы ездили на велосипеде. Трещотку тоже нужно откручивать против часовой стрелки.
• Для дальнейшей работы понадобятся два ключа. Специальный конусный ключ имеет маленькую толщину, им удерживается конус втулки, а вторым ключом нужно расконтрить левую гайку, которая фиксирует этот конус. Расконтренную гайку можно открутить, и теперь задняя ось велосипеда легко достаётся из втулки, давая доступ к подшипникам и внутренней поверхности ступицы колеса.
• Шарики могут прикрываться металлическими пыльниками. И то, и другое нужно аккуратно извлечь и сложить в какую-нибудь коробочку. Вот и всё, втулка разобрана, теперь можно приступать к техобслуживанию и ремонту.

Схема разборки втулки на промподшипниках даже проще, определённую трудность составляет лишь извлечение кассет с шариками, так как они довольно плотно запрессованы в ступицу

Картридж придётся доставать специальным инструментом или выбивать ударами молотка по оси, но делать это нужно крайне осторожно, чтобы не повредить фланец

Иногда приходится разбирать сам барабан, на который крепится кассета со звёздами. В этом случае понадобится особый съёмник со шлицами. Но такая необходимость возникает крайне редко, и в этом случае всё же лучше обратиться в мастерскую.

Техобслуживание задних втулок заключается в удалении старой смазки, очистке деталей от грязи, проверки их целостности и нанесении новой смазки. Нужно тщательно промыть не только подшипники и внутреннюю поверхность ступицы, но и резьбу на гайках и оси, так как в неё часто набивается песок. При закручивании он собирается на поверхности конуса, может вызвать хруст и даже повреждение шариков. Для этого обычно используется бензин, растворитель или специальные моющие средства. После очистки нужно нанести смазку на все подвижные детали.

Сборка втулки происходит в обратном порядке. Если детали не утеряны, то всё пройдёт без каких-либо затруднений.

При установке колеса в дропауты следует обратить внимание на один важный момент: ось со втулкой должны входить в них довольно плотно. Если образуется зазор, то следует вставить проставочные шайбы

В противном случае перья будут стягиваться и изгибаться при фиксации колеса, что может привести к возникновению постоянных напряжений в перьях и, в конце концов, к разрушению конструкции.

Что такое трещотка?

Трещотка — храповой механизм, состоящий из муфты свободного хода, звёзд и резьбового кольца. Конструкция передаёт вращение от педалей к колесу через цепь, одновременно позволяет двигаться без потребности крутить педали. Она накручивается на резьбу оси задней втулки велосипеда. Если звёздочки изнашиваются, они откручиваются и меняются полностью на новые.

Не следует путать кассету и трещотку. В современных велосипедах стали использовать кассету — устройство более совершенное, чем трещотка. Конструкция представляет собой собранные вместе звёзды, которые надеваются на втулку и закрепляются гайкой, а отверстия посередине оснащены углублениями, которыми она цепляется за барабан. Внутри барабана находятся собачки, пружинки и храповик. Кассету проще снять и заменить непригодные звёздочки на новые. Она без труда демонтируется в любых условиях, а снятие трещотки лучше всего делать на верстаке. Это требует не только специального инструмента, но и значительных физических усилий. Невозможность ремонта является главным её недостатком. Плюс небольшое количество звёзд и недолговечность.

Работает просто. Система имеет собачку, которая цепляет механизм задней части трансмиссии, в это время слышно лёгкое потрескивание. От этого треска и происходит её название. Если звука нет, это означает, что она будет тянуть цепь вперёд тогда, когда педали не прокручиваются.

Диагностика и уход:

1. Затянуть подшипники втулки колеса. В принципе можно и не снимать сам механизм, но подшипники легче вынимаются при снятии всего устройства, они довольно мелкие, их вынимать очень тяжело.
2. Смазать систему. Иногда причиной неправильной работы велосипеда становится не только отсутствие смазки, но и её обильность.
3. Заменить сломанные собачки. Причиной ремонта трансмиссии может послужить сломанная собачка, которая не цепляет механизм колеса, или пружина, которая её выталкивает.
4. Износ зубьев звёзд. Самая распространённая причина. Необходима смена всего устройства. Чаще всего ломаются звёздочки малого диаметра.
5. Чистка от грязи и травы, которая забивается между звёздами при катании.

Различные виды и стандарты

Существует следующее разделение задних втулок велосипеда. Это разделение условное, но с ним стоит познакомиться.

Модификации

Кроме, основных функций имеются свои виды (модификации):

• имеет встроенный ножной тормоз и свободный ход;
• бестормозной механизм и свободный ход;
• бестормозная система с отсутствием свободного хода;
• планетарная.

Суть первого заключается в том, что торможение возможно при прокручивании педалей в обратном направлении. Устройство собрано таким образом, что при торможении барабан и колодки реагирую на движение звезды в обратную сторону и останавливают велосипед. Но существует и другая разновидность тормозного механизма. Так называемая червячная втулка. Такой способ не отличается эффективностью, так как тормозит только заднее

колесо. Плюс этой разновидности в неприхотливом обслуживании, которое не потребует много ресурсов. Свободный ход позволяет педалям продолжать движением даже при прикладывании усилий.

Бестормозной механизм без свободного хода — так называемые фиксы (fixed-gear). Это облегчённая версия, более компактная и проще в обслуживании. Она имеет одну фиксированную передачу и при езде педали крутятся вместе с колесом. Узконаправленная система, используется в детских велосипедах и в некоторых трековых дисциплинах.

Бестормозной механизм со свободным ходом – это наиболее распространенная современная версия, применяемая на всех скоростных велосипедах и в большинстве велодисциплин.

Планетарная втулка стоит в стороне от всех вышеперечисленных и имеет на борту встроенную сложную систему передач. По принципу работы похожа на коробку передач автомобиля и позволяет избавить трансмиссию велосипеда от привычных переключателей передач, от кассеты и ограничиться одной звездой на каретке и одной звездой на задней оси велосипеда.

Типы крепления тормозного ротора

Также втулки разделяют в зависимости от сопоставимости с задним тормозом. Среди всех известных тормозных систем велосипеда (дисковых, ободных, роллерных) наиболее сложная дисковая. При чём её могут применить и для ободного тормоза, но использование наоборот недопустимо.

Дисковые же роторы крепятся на втулку двумя способами:

• Centerlock (шлицевой);
• 6Bolt (на шести болтах).

Стандарты оси

Кроме выше перечисленных видов существую отличия втулок по параметрам оси. Перечислим основные ныне используемые:

QR эксцентрик:

10×135мм. — используется на бюджетных двухколесниках.

Thru-axle:

• 12×135мм.
• 12×142мм.
• 12×150мм.
• 12×157мм.

Boost Thru-axle:

12×148мм. — один из самых новомодных стандартов. Используется преимущественно в жестких дисциплинах, таких как трейл, эндуро, даунхилл, оллмаунтин.

Обычно задние втулки имеют асимметрию, так как с правой стороны расположены элементы трансмиссии. Поэтому правый фланец смещен к центру оси для распределения нагрузки и повышения жесткости колеса.

Так как уровень загрязненности велика характеризуется его местом езды, то наиболее пострадавшими будут горные, чем шоссейные или дорожные. Для горного велосипеда, кроме сальников, соединённых с конусами устанавливают резиновые пыльники. Этот элемент позволят защитить движущий механизм от мелкого мусора, пыли и грязи. Но дополнительный механизм увеличивает вес, что на шоссейном велобайке критично.

Как собрать заднюю втулку велосипеда?

Приступая к сборке механизма, нужно учитывать тот факт, что левое и правое окончание оси имеют некоторые отличия. Правый конус намертво соединяется с осью, дополнительно укрепляется контргайкой и поэтому никогда не демонтируется. Регулировка системы производится изменением положения левого конуса.

Пытаясь разобраться, как собрать заднюю втулку велосипеда, главное — не перепутать сторону, с которой должна устанавливаться ось с правым конусом. Допустить здесь ошибку намного проще, чем в случае сборки переднего колеса, где обе стороны механизма выглядят идентично.

Избежать неприятностей, соединяя элементы задней втулки в единое целое при установке, позволит следующая последовательность действий:

Для начала корпус втулки, трещотки и поверхность чашек для монтажа системы очищаются от загрязнений, остатков старой смазки, после чего накладывается новая смазочная основа густой консистенции.

При помощи пинцета шарики подшипников помещаются на нужное место и вдавливаются в слой смазки, количества которой должно быть достаточно, чтобы шарики не укатились обратно.

Со стороны трещотки устанавливается ось с правым конусом

Операция выполняется осторожно, так как существует высокая опасность вытолкнуть шарики подшипника из чаши.

В завершение на ось практически до упора наворачивается левый конус, но не затягивается. Шайбы навинчиваются в правильной последовательности, после чего крепятся контргайки.

На этом задняя втулка считается практически собранной. Единственным моментом остается установка резиновых пыльников. Однако делать это целесообразно лишь после окончательной регулировки ходовой системы.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

Втулка заднего колеса: особенности, предназначение и работа

Втулка заднего колеса помимо опорных подшипников, роль которых воспринимать нагрузку на колесо, имеет механизм свободного хода, привод разобщающий, а также на некоторых моделях встроенный тормоз. Велотранспорт, обладающий передачами много ступенчатыми, на втулках своих задних колес имеет целый арсенал звездочек приводных. С их помощью происходит изменение отношения привода.

По конструкции исполнения такие втулки делятся на три главных типа, а именно:

• тормозные, имеющие свободный ход
• не имеющие свободного хода
• бестормозные со свободным ходом

Работа механизмов втулки сводится к тому, что при повороте ведомой звезды в направлении часовой стрелочки поворачивается конус ведущий по отношению к чашке. При прекращении движения ведомой звездочки (отсутствует педальное вращение) велосипед некоторое время движется по инерции. В этот момент подшипник рабочего хода не затронут, что позволяет планомерно осуществлять свободный ход вело.

При повороте педалей назад относительно пути следования осуществляется торможение. В его процессе конус ведущий поворачивает против колесного хода, увлекая при этом чашку, которая и упирается выступами тормозными в конус, тем самым, заставляя его двигаться и проворачиваться внутри совмещенного тормозного барабана. Винтовые выступы чашки во взаимодействии с конусом начинают его продвигать во внутрь барабана, тем самым приводя к неминуемому торможению.

Все втулки в зависимости от типа велосипеда принято разделять по весу, прочности, размеру и устройству. Материалом для современных вело втулок стали алюминиевые сплавы, которые из этих сплавов производятся методом литья или выточки, штамповки. Втулки, выполненные методом литья или штамповки, являются более прочными и легкими. Задние втулки также могут различаться по типу переключения передач. Кроме того, втулки, предназначенные для скоростных велосипедов, будут иметь уплотнители, защищающие их от пыли. На горных велосипедах также имеются дополнительные пыльники от грязи.

Ремонт втулки заднего колеса. Пошаговая инструкция

1. Очистить место проведения операций от всех лишних предметов, вещей, ненужных инструментов.
2. Снять стопорное кольцо.
3. Снять ось с втулки. Первыми отсоединяем элементы, расположенные со стороны, противоположной от звездочек.

Причины неисправностей

Причин поломки велосипедных колес может быть масса. Краткий перечень ситуаций, при которых может возникнуть неисправность:

1. Втулки нерегулярно обслуживались.
2. Чрезмерный люфт.
3. Недоброкачественные элементы втулки.
4. Сильный износ.
5. Большой момент затяжки конуса.

Для длительной безаварийной эксплуатации велосипеда необходимо уделять ему максимум внимания. Обслуживание каждый день, после каждой поездки, регулярный осмотр всех узлов, механизмов существенно продлят ресурс вашего двухколесного друга. И тогда вам покорятся все просторы. Ездите с удовольствием!
