Устройство планетарной втулки велосипеда и особенности механизма

Цепные передачи велосипеда

У подавляющего большинства велосипедов передача вращения осуществляется с помощью цепного привода. Цепная передача состоит из двух колес с зубьями (звездочек) и охватывающей их цепи. Наиболее распространены передачи с втулочно-роликовой цепью.

Преимуществами цепных передач являются:

• отсутствие проскальзывания;
• большой диапазон передаточных чисел (до 700%);
• высокий КПД;
• возможность передачи движения от одной цепи нескольким звездочкам;
• небольшая нагрузка на валы, т.к. цепная передача не нуждается в предварительном натяжении цепи необходимом для ременной передачи.

К недостаткам такой передачи можно отнести:

1. необходимость обслуживания через каждые 50-100 км;
2. небольшой ресурс;
3. цепи склонны к разрыву при пиковых нагрузках;
4. переключение скоростей возможно лишь при вращении педалей.

Весьма большой диапазон передаточного числа реализуется благодаря простоте размещения в цепном приводе большого количества звезд с разным количеством зубьев. Переключение передач происходит благодаря переключателям (переднему и заднему). Основой конструкции таких переключателей является рамка параллелограмма с внутренней пружиной, при натяжении и ослаблении пружины происходит смещение оснований параллелограмма и переключение скорости.

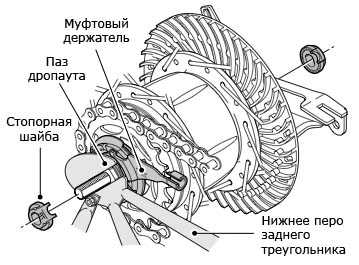

Планетарная втулка

Планетарная втулка (механизм внутреннего переключения скоростей) в основном применяется на обычных велосипедах, не предназначенных для особых и нестандартных нагрузок. Она состоит из таких деталей:

• Солнечной шестерни, находящейся в центре и прикрепленной к оси колеса велосипеда.
• Планетарные шестеренки или саттелиты, крутящиеся вокруг первой (детали названы так из-за того, что их положение напоминает планеты и солнце).
• Элемента, который называется «водило». Он фиксирует предыдущие элементы между собой.
• Эпицикл или эпициклическая шестерня. Она окружает все саттелиты и центральную солнечную шестерню. Именно она вращается от кручения педалей велосипедистом.
• Шлицевой привод, скрепляющий и передающий крутящий момент от звездочки колеса до механизма планетарной втулки.

Для чего нужны

Переключая скорости на велосипеде, мы перебрасываем цепь со звёздочки на звёздочку и меняем каденс, то есть частоту вращения педалей с учётом силы, необходимой для их нажатия. Варьируя передаточное число между педалями и колесом, мы и можем изменять давление на педали. Для того чтобы энергия в процессе вращения распределялась равномерно, мы и включаем разные передачи.

Во время езды по сельской местности, на крутых подъёмах или спусках велосипедист вынужден крутить педали на большой скорости. Один, два, три раза это можно проделать без риска для здоровья, но постоянные эксперименты над организмом могут привести к серьёзным проблемам с сосудами. Что можно сделать? Включить максимально низкую скорость. Велосипед поедет медленнее, зато нагрузка на мышцы и сосуды уменьшится за счёт скорости вращения педалей.

При спуске скорость, наоборот, нужно будет увеличить. Вам придётся приложить чуть больше усилий, но велосипед ускорится и пойдёт ровнее. Для езды по ровным поверхностям в городе обычно выбирают средние скорости, при этом цепь натягивается равномерно, а нагрузка распределяется между группами мышц.

Получается, что многоскоростная система с достоинством проходит следующие испытания:

• подъём на крутые холмы;
• резкий спуск с возвышенностей;
• преодоление высоких барьеров;
• езда по песку, грязи, бездорожью.

Обобщая сказанное, можно подытожить: передачи необходимы для экономии мышечной энергии на различных участках пути. Именно поэтому вопрос о количестве скоростей напрямую зависит от того, на каком велосипеде и по каким дорогам вы собираетесь ездить.

Резюме

Настройка велосипедной трансмиссии заключается в наладке переднего и заднего переключателя за счет:

• настройки ограничителей больших (Н) и малых (L) передач соответствующими винтами (выполняется лишь один раз – при установке нового переключателя);
• регулировки усилия натяжения тросика, влияющего на плавность переключения передач;
• наладки натяжения цепи, обеспеспечивающей качественное и быстрое переключение (только у заднего дерейлера).

Основы грамотного переключения передач – минимальный перекос цепи и отсутствие существенной нагрузки на цепь непосредственно перед сменой передачи.

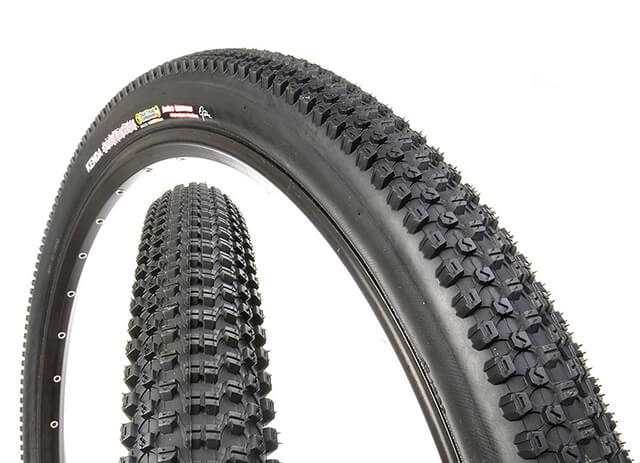

Что важно знать о шинах

Покрышки накачивают воздухом. И сделать это можно по-разному, т.е. есть возможность регулировки жесткость шин. Различаются покрышки рисунком и размером, зависящим от диаметра колеса. Рисунок же выбирают, исходя из типа покрытия дорог, по которым предполагается ездить. Для твердого покрытия подойдут узкие покрышки без рисунка. Шины большей ширины, называемые «грязевыми» подойдут для мягкой почвы. Покрышки с выраженным рисунком предпочтительны для катания по неровным поверхностям.

Еще один тип покрышек представляет нечто среднее. В них грунтозацепы расположены по краям, поэтому не мешают передвигаться по асфальту и по почвам мягким.

Передаточное отношение планетарной передачи

Формула для вычисления передаточного числа

Передаточное число – это отношение числа зубьев ведомой к ведущей шестерни. Оно влияет на эффективность разгона, динамика хода автотранспорта на проезжей части. От чего зависит передаточное отношение? На данный параметр влияют такие факторы, как общее количество зубьев, какой элемент в данной системе закреплен.

С помощью калькулятора представляется возможным осуществить точный расчет планетарных передач. Для определения передаточного соотношения необходимо частоту вращения ведущего вала поделить на частоту вращения ведомого.

Угловая скорость звеньев ПП находится в зависимости от скорости вращения всех остальных имеющихся звеньев, относящихся к трансмиссии. Чтобы определить соотношение между угловыми скоростями зубчатых колес, сателлитов целесообразно применить формулу Виллиса.

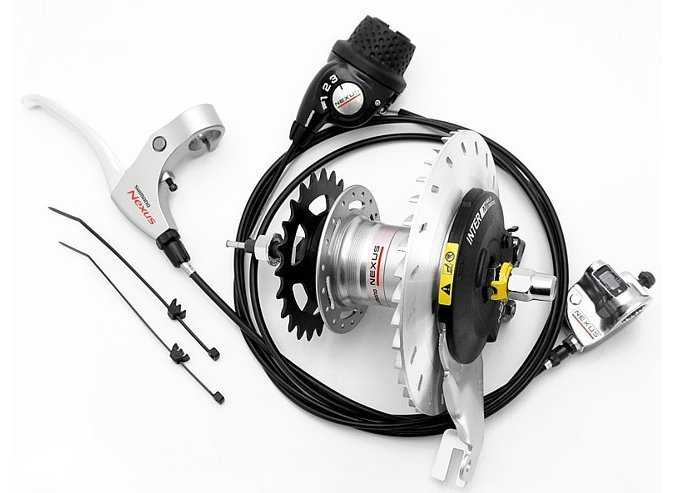

В чем плюсы планетарных втулок

1. Высокая надежность по сравнению с системой переключения передач на основе кассеты. Передачи переключаются быстро и точно. К тому же их можно переключать стоя на месте, в отличие от наружной системы, в которой скорости нужно переключать только в движении.
2. В планетарной втулке можно переключатся между разными скоростями напрямую, а не последовательно как на обычной системе.

Т.е., если необходимо быстро переключится с 1-ой скорости на 5-ю, то на обычной системе нужно последовательно переключать скорости: с первой на вторую, потом на 3, 4 и только потом на 5-ю, что занимает определенное время, то в планетарке можно сразу переключить с первой на пятую.

Правда, все плюсы от такого переключения можно ощутить только на многоскоростных моделях. На модели с тремя скоростями это не так заметно, хотя переключение всё равно происходит быстрее и удобнее чем на стандартном варианте.

Особенно это удобно при езде в городском ритме.

Не нужно практически никакого технического обслуживания.

Вообще эти втулки необслуживаемый компонент. Единственно, в процессе эксплуатации, возможно, придется регулировать натяжение тросика переключения передач, который может растянуться. Зато Вы избавлены от проблемы износа звезд системы, кассеты, цепи, настройке механизма переключения передач и прочих забот.

Использование обычной односкоростной цепи.

На планетарной втулке, как и на односкоростном велосипеде, используются только две звезды – передняя и задняя, и цепь работает без перекосов. В результате одна цепь будет работать всю велосипедную жизнь.

А с учетом того, что односкоростные цепи дешевле своих многоскоростных собратьев и их не нужно регулярно менять – эксплуатация такого велосипеда будет стоить значительно дешевле. А теперь добавьте сюда необходимость так же регулярно, в связи с износом, менять звезды системы и кассеты, их стоимость, а так же стоимость таких работ и станет понятно, что при длительной эксплуатации велосипеда, первоначально более высокая цена планетарной втулки вполне себя оправдывает и окупает.

Её не нужно регулярно мыть и чистить.

Механизм втулки находится в масле в пыле и влагозащищенном корпусе, но грязевые ванны для него все равно нежелательны.

Помните, что обычный механизм переключения передач требует регулярной мойки и чистки от попадающей в него грязи для уменьшения износа цепи и звезд.

Так же при мойке велосипеда струей воды под большим напором, например, на автомойке или домашним кёрхером, не нужно струю воды направлять непосредственно на саму втулку.

Возможность использования ножного тормоза.

Ножной тормоз – один из самых интуитивно понятных, эффективных и надежных. Работает в любую погоду: в грязи, под дождем, на колесах с «восьмеркой» и т.д. Лично мне байки с такими тормозами нравятся больше всего. Особенно если в дополнение к ножному тормозу на заднем колесе стоит ободной тормоз на переднем.

Справедливости ради скажем, что ножной тормоз работает только на втулках с внутренним тормозным механизмом. Существуют многоскоростные втулки без такого механизма и на велосипедах с ними устанавливают дисковые или ободные тормоза.

Достаточно интересный и не такой явный, но очень практичный плюс планетарок в том, что на таких велосипедах, как и на односкоростных моделях, используется защита цепи, чего нельзя поставить на обычных многоскоростных байках. А это значит, что не пачкаются брюки и на цепь попадает гораздо меньше грязи и ее нужно реже мыть и смазывать.

Так что если велосипед используется при поездках на работу, то чистые брюки – большой плюс.

Для любителей зимнего катания использование планетарного переключения передач просто находка. В отличие от звездной системы переключения передач планетарка не забивается снегом, не подвергается обледенению и её механизм всегда работает надежно.

Встроенный в планетарку барабанный тормоз надежно работает при низких температурах и, в отличие от V-brake и дисковых тормозов, не боится налипания снега на тормозные колодки и обледенения ободов или ротора, продолжая зимой работать так же надежно, как и летом.

Планетарки не повреждаются при авариях и паденияхвелосипеда на бок. Там просто нечему ломаться – нет никаких наружных частей.
Для переключения передач используется только одна ручка и скорости идут одна за другой. Новичку легче разобраться, хотя, это дело привычки.

Заднее колесоболее прочное и жесткое. Так же как и на односкоростном байке, угол наклона спиц на колесе с планетаркой одинаков с обеих сторон. Это дает возможность увеличивать натяжение спиц. А чем оно выше — тем колесо прочнее и жестче.

Переключение передач на велосипеде

Любой велосипедист должен знать как правильно переключать скорости на велосипеде. Когда детям покупают велосипед, то они всегда интересуются, а сколько же у него скоростей. И чем больше число скоростей, тем лучше.

Но опытные велосипедисты знают, что скорость-то у велосипеда зависит от седока, вернее, от работы его мышц.

А исскуство грамотно переключать передачи — это качество хитрых профессионалов, которое позволяет выжать из машины в условиях пересеченной местности максимально возможные ресурсы.

Раньше было просто: у дорожного велосипеда была одна скорость.

Если же подъем затяжной, то велосипедист едет в гору до того момента, пока может вращать педали. Затем слезает с велосипеда и гордо идет рядом до вершины, чтобы снова продолжить путешествие вниз.

У современных велосипедов существует два блока шестеренок — передний (ведущие звезды) и задний (ведомые звезды)

Крайне важно научиться в зависимости от характера езды выбирать верную передачу. Для начала следует усвоить несколько простых правил переключения передач:

1. Не нужно переключать передачи на неподвижном велосипеде. Это может привести к поломке переключателей.
2. Переключать передачи следует ещё до того, как у вас упала скорость перед труднопроходимым участком (например, песком или рыхлым снегом) или на подъёме.
3. Переключая передачи, не нужно сильно педалировать. Переключаться наиболее просто, если на цепь не поступает нагрузка и имеется запас по скорости.
4. При переключении нужно следить не образовался ли сильный перекос цепи. То есть, не следует использовать большую переднюю звездочку и большую заднюю. Реально следует использовать передачи: с маленькой звездой спереди до 4-5 звезды сзади, со второй передней — с 3-ей (2-ой) по 6-ую (7-ую), и с большой спереди — с 5-ую по последнюю 8- (9)-ую.

Теперь поговорим о выборе звезд. Нельзя зараннее точно сопоставить ту или иную передачу конкретным дорожным условиям. Конечно существует много формул, графиков и таблиц, но большая часть из них подсчитана для шоссейных велосипедов, хорошей погоды и гладкого асфальта. Стоит условиям измениться, и все расчеты насмарку.

Выбор передач зависит от дороги или ее отсутствия, уклона трассы, температуры, состояния грунта, давления в шинах, ветра, от физического состояния велосипедиста, уровня адреналина и сахара в крови. Имеются и другие критерии, на которые могут ориентироваться велосипедисты. Один из них — частота педалирования.

Известно, что оптимальная частота педалирования при движении по горизонтальной поверхности — например, у шоссейников — составляет в среднем 95 — 115 об/мин, а у кросс-кантрийщиков эта величина уже будет 70 — 90 об/мин. Но для любителей и велотуристов это всего лишь ориентир, а не правило.

Медленный темп езды при больших передачах весьма вредно сказывается на состоянии коленных суставов. Если крутить педали очень часто, то снизится эффективность езды и быстрее наступит усталость. В тяжелых дорожных условиях (езда по грязи, песку, траве или снегу) передачи понижены из-за того, что требуется запас крутящего момента.

Технические возможности переключателей не всегда позволяют резко перебрасывать цепь с малых звезд на большие. Для горных походов с рюкзаками обычно достаточно набора передних звезд, например, в 48, 38 и 28 зубов.

При езде протви ветра или в гору нужно переключаться на «пониженные передачи» близкие к 1:1). При этом наборе передач увеличивается частота педалирования, но падает скорость. При езде по равнине для поддержания скорости соотношение передач может быть 4:1.

Даже спортсмены не используют передачи более 5:1, а предпочитают наращивать частоту педалирования.

В 1985 году в США Джоном Говардом был установил рекорд скорости 245,077 км/час. Он же впервые на велосипеде преодолел за один час 241 километр. Уже через десять лет его мировой рекорд скорости на велосипеде побил Ромпельберг Фред из Нидерландов, показав результат 269 км/час.

Многие начинающие велосипедисты избегают часто переключать скорости и даже при езде против ветра оставляют цепь на большой ведущей и маленькой ведомой шестернях. Их езда больше напоминает маневры парусника против ветра.

На малых передачах необходимо педалировать с частотой 80-90 об./мин.

Таким образом, можно дать некоторые рекомендации:

1. В начале сезона рекомендуется проехать не менее 200-300 км на пониженных передачах и с высокой частотой педалирования.
2. Утреннее «вкатывание» лучше начинать с пониженных передач в течение 15-20 минут.
3. Длительной езде на велосипеде способствует равномерная частота вращения педалей в удобном для велосипедиста темпе. Грамотно подбирая передачи, этого можно достичь даже на холмистой трассе.

Комбинированные переключатели

Такие модели представляют собой гибрид из двух вышеописанных механизмов, то есть состоят из планетарной втулки и внешнего переключателя. Из-за сложности конструкции и недостатков, присущих обоим видам систем, такие переключатели встречаются довольно редко и по большей части на городских и прогулочных моделях байков.

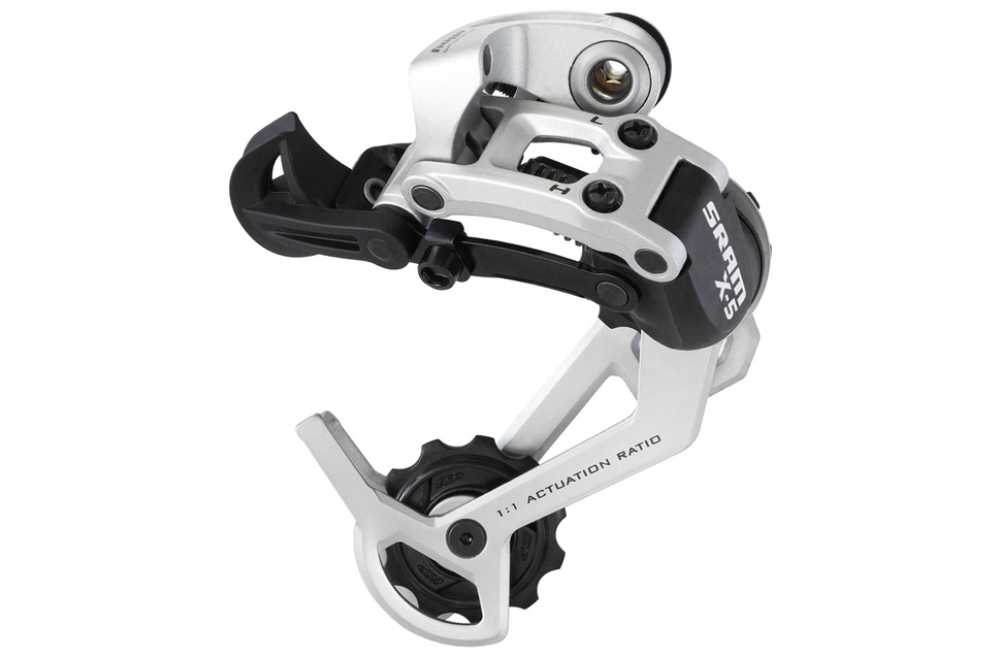

Переключатель скоростей — один из наиболее сложных и хрупких механизмов велосипеда. Однако современные технологии позволяют создавать достаточно долговечные и недорогие устройства и их выбор во многом зависит только от индивидуальных предпочтений велосипедиста и особенностей езды.

Переключатели скоростей с внутренним механизмом

Такие переключатели являют собой механизм, спрятанный внутри задней втулки. Число передач у такого механизма несколько меньше, чем у предыдущего вида и составляет от 3 до 14 скоростей.

К плюсам внутренних переключателей можно отнести повышенную сопротивляемость плохим погодным условиям, долговечность, простое обслуживание и возможность переключения передач без вращения педалей. Кроме того, данные переключатели зачастую имеют еще и встроенный тормоз.

Однако эти преимущества нивелируются повышенным трением и, соответственно, усилием вращения, большим весом, сложным ремонтом и высокой ценой, поэтому область их применения не распространяется за пределы групп дорожных и городских велосипедов.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

• перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
• Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
• Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
• Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
• Отрегулировать степень натяжения троса.
• Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

• Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
• Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Седло – важный элемент в устройстве велосипеда

Седло подразумевает частичную нагрузку, т.е. человек не садится на него полностью, как на сидение. Во время езды масса велосипедиста равномерно распределяется на седло, педали и руль. У всех моделей эта деталь практически одинакова (разве что, в женских вариантах оно может быть шире). Чтобы не испытывать дискомфорт во время поездок, не рекомендуются большие перерывы. Если же такое случилось, по разным причинам, велопрогулки начать нужно с минимального времени, которое постепенно увеличивают до привычного. Чтобы не чувствовать боли после катания, седло «покрывают» специальными накладками, выпускать которые начали в последние годы.

Планетарная коробка — передача

Планетарные коробки передач с двумя степенями свободы могут быть получены путем комбинирования планетарных рядов ( см. фиг.
 

Планетарная коробка передач ( Гризуолд-Паккард) ( четырехступенчатая) с ускоряющей передачей и с электромагнитным управлением в сочетании с гидродинамической муфтой; б — схема коробки передач Гри-зуолд — Паккард: / — планетарный комплект с понижающей передачей; 2 — то же с повышающей передачей; 3 — то же для заднего хода; 4, 5 и 6 — электромагниты; 7 — каретка; 8 — запорная муфта.
 

Планетарная коробка передач состоит из нескольких планетарных передач. Размеры шестерен в этих передачах неодинаковы, поэтому коробка имеет несколько передаточных чисел. Переключение передач осуществляется особыми устройствами — фрикционами управления, которыми можно попеременно затормаживать либо зубчатые венцы ( коронные шестерни), либо солнечные шестерни.
 

Планетарные коробки передач служат для ступенчатого изменения передаточного отношения. Переключения производятся тормозами И фрикционными муфтами. Различают две основные схемы механизма. Схема простого планетарного механизма имеет более двух центральных колес и соответствующее число сателлитов, закрепленных на подвижных осях ( фиг.
 

Планетарные коробки передач служат для ступенчатого изменения передаточного отношения Переключения производятся тормозами и фрикционными муфтами.
 

Планетарные коробки передач, управляемые тормозами и фрикционными муфтами, являются разновидностью коробок передач с постоянным зацеплением шестерен.
 

Однако планетарные коробки передач имеют более высркую стоимость.
 

Достоинствами планетарных коробок передач по сравнению с коробками, имеющими неподвижные оси шестерен, являются возможность получения больших передаточных чисел при небольшом числе зубчатых колес, а также меньшие вес и размеры. Однако планетарные коробки передач имеют более высокую стоимость.
 

Валы планетарных коробок передач рассчитывают на кручение. Изгиб может иметь место при установке на валу ленточного тормоза от неуравновешенных радиальных сил.
 

Конструкция планетарной коробки передач аналогична рассмотренной выше и состоит из четырех планетарных рядов, управляемых с помощью четырех дисковых тормозов. Все планетарные ряды выполнены с одинарными сателлитами.
 

В планетарных коробках передач фрикционные элементы дисков сцепления и ленточных тормозов работают в том же масле, которое используется в качестве рабочей жидкости в гидротрансформаторе и в качестве смазочного материала зубьев шестерен планетарной передачи. При такой работе повышается их долговечность и надежность эксплуатации. Вместе с тем, работающие в масле фрикционные элементы могут передать меньший момент трения, чем диски при отсутствии смазки. Чтобы избежать этого, фрикционные диски и ленты тормозов снабжают специальными накладками из металлокерамики или других материалов, обеспечивающих постоянство сил и моментов-трения при работе их в среде смазочного материала.
 

В планетарных коробках передач фрикционные элементы дисков сцепления и ленточных тормозов работают в том же масле, которое используется в качестве рабочей жидкости в гидротрансформаторе и в качестве смазочного материала зубьев шестерен планетарной передачи. При такой работе повышается их долговечность и надежность эксплуатации. Вместе с тем, работающие в масле фрикционные элементы могут передать меньший момент трения, чем диски при отсутствии смазки. Чтобы избежать этого, фрикционные диски и ленты тормозов снабжают специальными накладками из металлокерамики или других материалов, обеспечивающих постоянство сил и моментов трения при работе их в среде смазочного материала.
 

В планетарных коробках передач нагрузки от ведущей шестерни к ведомой передаются через 2 — 4 сателлита.
 

Рычаг управления планетарной коробки передач располагается на нулевой колонке и имеет четыре положения: Н — нейтральное; Д — эксплуатационная ( вторая) передача; эта передача автоматически переключается на третью ( прямую) передачу в соответствии с изменением нажатия на педаль управления дросселем карбюратора и сопротивлением дороги; Я — понижающая, или первая передача; ЗХ — задний ход.
 

Схема гидромеханической передачи.

Некоторые выигрывают, а некоторые проигрывают

Если вы никогда не интересовались велосипедной тематикой, то наверняка удивитесь следующему, что не смотря на такое большое наличие количества передач оказывается, не на каждой из них нужно и можно ездить.

Реальность этой мультиспид трансмиссии такова, что «перекрывание» некоторых диапазонов определенным сочетанием звездочек, практически неизбежно. Вот например, при наличии 33-х передач, такие комбинации звездочек как, 53×19 и 39×14 являются фактически передачами с одним и тем же соотношением. То есть, ускорение у них (у передач) будет идентичным, как и их максимальная скорость.

Кроме этого, нельзя использовать, по крайней мере постоянно, крайние ряды звездочек по диагонали. Например, крайнюю левую переднюю звезду и малую звездочку, т.е. крайнюю правую звездочку на кассете. Такой перекос будет создавать чрезмерное натяжение цепи, от этого повысится износ зубьев на звездах, возникнет перегрузка на пружину лапки заднего переключателя и дорогостоящая трансмиссия на вашем велосипеде будет усиленно изнашиваться.

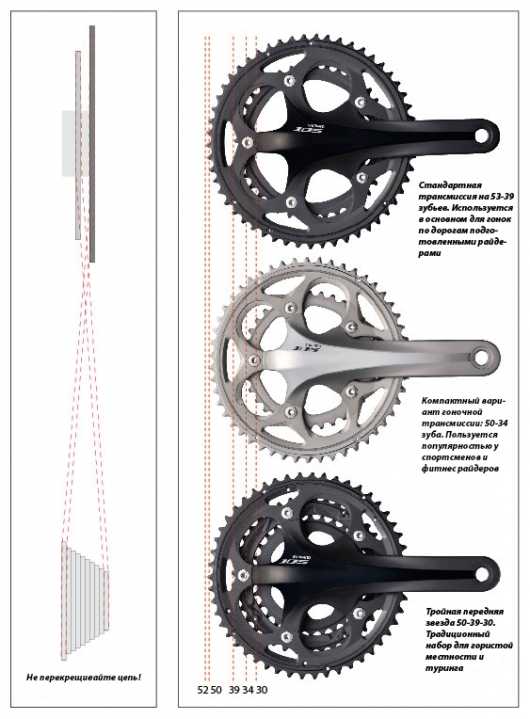

Старый совет от бывалых, все еще актуален: — Избегайте «пересечения цепи». (См. левый рисунок, иллюстрирующий это,- так делать нельзя):

Также, еще один из советов, который поможет вам сохранить дорогостоящий компонент (сегмент) как можно дольше: – Не производите переключение передач по средине подъёма, это создает очень сильную нагрузку на саму трансмиссию, на переключатели и на цепь. Чтобы избежать этой проблемы перед началом уклона, переключайтесь на пониженную передачу заранее.

Как теперь видите, вы не получаете все эти 33 передачи в свое распоряжение и не всегда сможете их использовать. Назвать это маркетинговым ходом велопроизводителей, или еще каким-то обманом, наверно нельзя, просто подобный технологический изъян уже изначально лежит в самой схеме переключения передач велосипеда и от него теперь никуда не деться.

Тем более, что большое (общее) количество передач не является самоцелью, гораздо важнее другое, чтоб трансмиссия обладала непрерывной прогрессией в нагрузке, чего можно добиться только исключительно минимальным расхождением, между количеством зубцов звездочек на задней кассете.

Назначение обода

Прочность колеса велосипеда зависит от обода, поэтому он должен соответствовать характеристикам, перечисленным ниже:

• быть легким;
• прочным;
• эстетичным;
• обеспечивать крепление достаточного количества спиц.

Если на этом транспортном средстве установлены тормоза ободные, то для них присутствует ободная дорожка. Если такой нет, то тормоза стоят дисковые. На обод приходятся мощные удары, поэтому при низком качестве обода, тормозные дорожки протираются, появляются трещины и «восьмерки»

Чтобы этого избежать, обращайте внимание на качество и конструкцию этой составляющей устройства велосипеда при покупке. Среди всех видов, надежными, райдеры считают обода, изготовленные из алюминия

Хотя выпускаются и пластиковые, стальные, карбоновые.

Планетарные передачи велосипеда

Планетарными называют передачи, содержащие зубчатые колеса с перемещающимися осями. Передача состоит из центрального колеса 1 с наружными зубьями, центрального колеса 3 с внутренними зубьями, водила Н и сателлитов 2. Сателлиты вращаются вокруг своих осей и вместе с осью вокруг центрального колеса, т.е. совершают движение, подобное движению планет.

Планетарные передачи имеют существенные преимущества:

• нагрузка в планетарных передачах передается одновременно несколькими сателлитами, следовательно, силы, действующие на зубья колес, соответственно уменьшаются, что позволяет использовать колеса меньших габаритных размеров и массы;
• в планетарных передачах рационально используются колеса внутреннего зацепления, обладающие большой (по сравнению с колесами наружного зацепления) нагрузочной способностью;
• планетарные передачи фактически не нуждаются в обслуживании, необходимо лишь менять масло в них через каждые 5000 км.

К недостаткам планетарных передач относятся:

• повышенные требования к точности изготовления и монтажа;
• низкий КПД ввиду большого количества трущихся деталей;
• небольшой диапазон передаточного числа 200-400 %;
• большой вес;

Для чего нужен переключатель скоростей?

Передачи нужны велосипедисту для регулирования усилий, прилагаемых для кручения педалей на разных участках местности: равнина, подъем, спуск. Если велосипед (например, устаревшая модель с маленьким и большим колесом, называющаяся пенни-фартинг) имеет фиксированную передачу (одну-единственную), то одна прокрутка педалей будет крутить колесо также на один оборот.

У тех велосипедов, которые имеют переключатель скоростей, есть возможность достичь оптимальной частоты вращения педалей (каденса), с приложением адекватного количества усилий. Для горного подъема используют большие звезды (шестерни) сзади в сочетании с маленькой передней звездой. Для равнинной местности без ветра можно переключаться на заднюю шестерню поменьше.
