Устройство и ремонт задней втулки велосипеда своими руками

Различные виды и стандарты

Существует следующее разделение задних втулок велосипеда. Это разделение условное, но с ним стоит познакомиться.

Модификации

Кроме, основных функций имеются свои виды (модификации):

• имеет встроенный ножной тормоз и свободный ход;
• бестормозной механизм и свободный ход;
• бестормозная система с отсутствием свободного хода;
• планетарная.

Суть первого заключается в том, что торможение возможно при прокручивании педалей в обратном направлении. Устройство собрано таким образом, что при торможении барабан и колодки реагирую на движение звезды в обратную сторону и останавливают велосипед. Но существует и другая разновидность тормозного механизма. Так называемая червячная втулка. Такой способ не отличается эффективностью, так как тормозит только заднее

колесо. Плюс этой разновидности в неприхотливом обслуживании, которое не потребует много ресурсов. Свободный ход позволяет педалям продолжать движением даже при прикладывании усилий.

Бестормозной механизм без свободного хода — так называемые фиксы (fixed-gear). Это облегчённая версия, более компактная и проще в обслуживании. Она имеет одну фиксированную передачу и при езде педали крутятся вместе с колесом. Узконаправленная система, используется в детских велосипедах и в некоторых трековых дисциплинах.

Бестормозной механизм со свободным ходом – это наиболее распространенная современная версия, применяемая на всех скоростных велосипедах и в большинстве велодисциплин.

Планетарная втулка стоит в стороне от всех вышеперечисленных и имеет на борту встроенную сложную систему передач. По принципу работы похожа на коробку передач автомобиля и позволяет избавить трансмиссию велосипеда от привычных переключателей передач, от кассеты и ограничиться одной звездой на каретке и одной звездой на задней оси велосипеда.

Типы крепления тормозного ротора

Также втулки разделяют в зависимости от сопоставимости с задним тормозом. Среди всех известных тормозных систем велосипеда (дисковых, ободных, роллерных) наиболее сложная дисковая. При чём её могут применить и для ободного тормоза, но использование наоборот недопустимо.

Дисковые же роторы крепятся на втулку двумя способами:

• Centerlock (шлицевой);
• 6Bolt (на шести болтах).

Стандарты оси

Кроме выше перечисленных видов существую отличия втулок по параметрам оси. Перечислим основные ныне используемые:

QR эксцентрик:

10×135мм. — используется на бюджетных двухколесниках.

Thru-axle:

• 12×135мм.
• 12×142мм.
• 12×150мм.
• 12×157мм.

Boost Thru-axle:

12×148мм. — один из самых новомодных стандартов. Используется преимущественно в жестких дисциплинах, таких как трейл, эндуро, даунхилл, оллмаунтин.

Обычно задние втулки имеют асимметрию, так как с правой стороны расположены элементы трансмиссии. Поэтому правый фланец смещен к центру оси для распределения нагрузки и повышения жесткости колеса.

Так как уровень загрязненности велика характеризуется его местом езды, то наиболее пострадавшими будут горные, чем шоссейные или дорожные. Для горного велосипеда, кроме сальников, соединённых с конусами устанавливают резиновые пыльники. Этот элемент позволят защитить движущий механизм от мелкого мусора, пыли и грязи. Но дополнительный механизм увеличивает вес, что на шоссейном велобайке критично.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

Причины поломок

Поломка колеса велосипеда происходит по разным причинам. Их может быть большое количество.

Основные из них:

1. Недостаточный уровень обслуживания втулки или его отсутствие.
2. Разболтавшаяся втулка (люфт).
3. Некачественные детали втулки.
4. Износ.
5. Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их

Кроме того, существуют различные виды задних втулок.

Переборка втулки, выравнивание обода, замена камеры и покрышки

Техническое состояние велосипеда напрямую зависит от исправности всех его узлов, в том числе и переднего колеса. Проблем с ним не так много, но посещают они регулярно:

• износ компонентов втулки, выработка смазки;
• искривление обода – «восьмерки»;
• пробои камеры, растрескивание покрышки.

Втулка обеспечивает неподвижное закрепление оси на дропаутах и равномерное беспрепятственное вращение колеса. Недостаточная смазка вызывает повышенное трение подшипников и, как следствие, их быстрый износ. Симптомы – колесо болтается, ярко выраженный люфт, затрудненное вращение, хруст.

Итак, как разобрать втулку: 1. Снять ось с дропаутов (смотрим выше).

2. Ослабить крепежную втулочную гайку. Для этого понадобятся два ключа на 17 мм – одним жестко зафиксировать гайку справа, другим против часовой стрелки скрутить слева.

3. Свинтить конус. Для подцепки нужен будет ключ на 14, далее он легко скручивается руками.

4. Вытащить ось с противоположной стороны. Аккуратно вынуть левый подшипник из полости корпуса и стянуть правый с конуса.

Тщательно осмотреть всё, особенно подшипники. Поврежденные детали нужно заменить на новые.

Чистка, смазка и сборка втулки:

1. Выдуть грязь из пустого корпуса.
2. С помощью узкой кисточки или ватной палочки нанести смазку тонким слоем на внутренние стенки втулки.
3. Протереть ось, конусы и подшипники керосином и дать высохнуть (если устанавливаем те же компоненты).
4. Смазать ось, подшипники и конусы с внутренних сторон, которые прилегают к подшипникам. На подшипники смазки не жалеем: чем больше, тем лучше. Излишки аккуратно стереть чистой тряпочкой.
5. Одеть правый подшипник на соответствующий конус той стороной, какой он стоял раньше.
6. Просунуть ось во втулку и установить на нее левый подшипник.
7. Аккуратно вкрутить конус. Его поверхность должна касаться, но не зажимать подшипник.
8. Затянуть втулку гайкой.
9. Поставить колесо на дропауты и зафиксировать.

Проверяем работу втулки – с силой раскручиваем колесо. Если все по переборке втулки было сделано правильно, колесо будет крутиться легко и беззвучно. Если вращение дается с трудом либо втулка «ходит» по оси, необходимо ослабить или подтянуть левый конус. Возможно, для точного результата регулировка потребуется несколько раз, тут главное – не спешить.

Восьмерки – самая неприятная проблема с колесами. Она в равной степени возникает и спереди, и сзади. Передняя восьмерка доставляет меньше дискомфорта, чем задняя, но все-таки на кривом колесе ездить не по кайфу. Рассмотрим, как быстро устранить дефекты обода велосипеда. Для работы понадобится универсальный спицевой ключ, выглядит он так:

Ремонт восьмерки делается следующим образом:

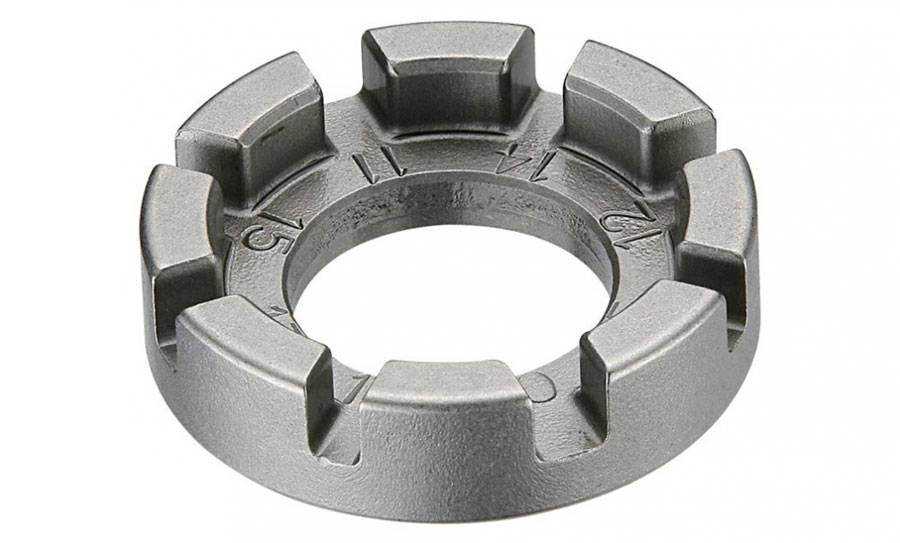

1. Определить максимальную выпуклость колеса. В этой области подтянуть спицу на угол, кратный 1 обороту.
2. Ослабить две спицы по краям на угол, вдвое меньше, на какой подтягивали центральную спицу.
3. Следующие крайние спицы подтянуть на угол, вдвое меньший, на который ослабляли те две спицы.

И так далее, все зависит от величины искривления. На картинке представлена схема устранения 7-спицевой восьмерки.

Если кривизна расположена между спицами, делаем так:

Замена камер проще устранения дефектов обода, но и чаще требуется. Чтобы правильно и беспрепятственно снять и поставить покрышку, желательно воспользоваться специальными пластиковыми монтажками.

Как разобрать шину:

1. Снять колесо с креплений вилки.
2. Спустить воздух из камеры (если меняем только покрышку).
3. Открутить защитный колпачок с ниппеля и слегка продавить его вниз.
4. С противоположной стороны зацепить двумя монтажками борт покрышки.
5. Третьей монтажкой подцеплять борт по бокам, до тех пор, пока покрышка не слезет с обода. Теперь можно достать камеру.

Собрать шину по следующей схеме:

1. Немного накачать камеру, чтобы она распрямилась.
2. Уложить камеру в покрышку.
3. По стрелочке выбрать правильное направление шины.
4. Вставить ниппель в отверстие обода.
5. Затолкать борта покрышки в обод со стороны ниппеля к противоположному концу. Когда заталкивать станет тяжело, воспользоваться монтажками.
6. Вытянуть трубку ниппеля наверх (для Schrader).
7. Проверить, чтобы борта полностью легли в обод и надеть колесо на велосипед.

Переднее колесо на велосипеде – простой узел, который можно самостоятельно обслуживать дома своими руками: разобрать и собрать втулку, поменять шину и устранить искривления на ободе. Серьезные проблемы – поломка спиц, растрескивание корпуса втулки – потребуют помощи специалиста.

Устранение основных неисправностей

Все обнаруженные неисправности следует сразу же устранять во избежание плохих последствий. Чтобы убрать люфт, понадобятся гаечные ключи. В основном это конусный инструмент на 15 и рожковый ключ на 17. Предварительно необходимо открутить контргайку и после этого, в зависимости от ситуации, ослабить или подтянуть конусную гайку. В идеале люфта не должно быть совсем. После манипуляций с конусным крепежным элементом следует установить контргайку на место. О правильной регулировке конусной гайки будет свидетельствовать легкое проворачивание колеса благодаря силе тяжести, воспринимаемой катафотом или соском.

Чистка

На картинке, приведенной в разделе «Как разобрать и собрать заднюю втулку?» детали, которые снимать нельзя, обозначены красным цветом. Если их повредить, придется менять.

На данном шаге задняя втулка полностью разобрана. Остается почистить с помощью проволочной дискообразной щетки резьбу стопорного винта и другие резьбовые соединения, чтобы предотвратить заедание после установки детали на место.

Далее, проверяют на наличие трещин и сколов все компоненты, включая собачки, которые, для того, чтобы снять, необходимо потянуть назад и приподнять стопорное пружинное кольцо.

Собирая сердцевину, на резьбу стопорного винта наносят смазку и противозадирное вещество. Тем же способом, что использовали, чтобы снять стопорное кольцо, закрепляют сердцевину, прикладывая усилие 3-7 кгс.

В канал для установки подшипников наносят смазку, которая работает подобно клею, удерживая их на посадочных местах, пока идет установка остальных деталей. Теперь, смазав храповое кольцо, их ставят внутрь оболочки.

Когда собрана одна сторона задней втулки, сердцевину, аккуратно помещают в обойму, закрепляют, устанавливают шайбы, проявляя максимум осторожности, вставляют в обоймы подшипники, чтобы они не деформировались. На свободном ходу проверяют работу детали

Для вкручивания комбинированного кольца, против часовой стрелки прокручивают оболочку задней втулки, чтобы убедиться в правильности установки подшипников. Если все собрано грамотно, кольцо с силой затягивают.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет. В передних и задних колёсах детали подшипника выполняют немного разные функции. Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

• втулка;
• обод;
• спицы;
• покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

• • катаными (самый дешевый вариант);
  • тянутыми (легкие, но более дорогие);
  • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

• наличие свободного хода, отсутствие механизма торможения;
• отсутствие свободного хода, наличие тормозного механизма;
• наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

Что это за зверь такой

Функциональное различие между передней и задней втулкой заключается в сложности конструкции и предназначении в целом. Если передняя осуществляет только вращение переднего колеса, то задняя взаимодействует тем или иным способом с трансмиссией велобайка, позволяя определять скорость и накат колеса. От правильной работы задней втулки будет зависеть эффективность езды велосипеда.

Задние втулки различаются в зависимости от устройства, используемого материала, веса, размера и варианта изготовления. В основе каждой из них будет базовый комплект:

• внешний корпус, должен обеспечивать защиту всего механизма, поэтому изготавливается при помощи литья или штамповки. Но последний отличается более высоким показателем прочности. Необходимо помнить, что на маленькую вело-втулку, по сравнению со всем велосипедом, оказывается, 1/3 давления велосипеда;
• фланцы, представляет собой выступ сбоку, который позволяет соединять весь механизм со спицами колеса. Различаются под обычный тип спиц и под прямую спицовку;
• внутри задней втулки находится ось колеса. Различается по длине, диаметру и типу оси: QR (быстросъемный эксцентрик, бюджетные велосипеды), Thru-axle (полая ось, современный тип оси с повышенной жесткостью) и Boost Thru-axle (самый новый стандарт для экстрим дисциплин, с расширенным расстоянием между фланцами). При необходимости измеряется длина от одной гайки до другой;
• подшипники и его составляющие, обеспечивают работу всего механизма втулки велосипеда, и являются основным источником люфта. Их различают по: насыпные подшипники – легко регулируются и предоставляют возможность устранить люфт самостоятельно и промышленные – имеют высокий КПД, неразборные. Не подлежат ремонту, а меняются полностью. Чаще всего устанавливают на шоссейники.

Как снять каретку?

Итак, как же все-таки снять и разобрать велосипедную каретку так, чтобы обойтись без повреждений детали? Существует способ, с помощью которого можно без труда снять, разобрать и собрать каретку обратно. Как уже было сказано выше, ремонту поддаются только каретки открытого типа, поэтому в данной статье будет говориться именно о них.

Прежде, чем снять каретку и начать ремонт, следует помнить о том, что, как правило, в таких устройствах используются рассыпные подшипники и, когда вы откручиваете каретку, есть шанс, что шарики подшипники могут рассыпаться и потеряться. Чтобы такого не произошло, необходимо очень аккуратно откручивать их спецключом, который сможет предотвратить подобного рода недоразумения.

Следует помнить, что при отворачивании, возможно, придется приложить значительное усилие, так как каретка, как правило, очень туго закреплена. Необходимо обзавестись всем необходимым оборудованием и инвентарем, чтобы ремонт происходил в наиболее комфортных условиях.При снятии каретки, в первую очередь, необходимо выполнить выжимку шатунов. Скорее всего, придется приложить значительное усилие: вынимаем болты, которые затягивают шатуны. Это является трудоемким процессом, поскольку болты имеют туго затянутую гайку. Возможно, придется приложить значительное усилие, чтобы уже наверняка их открутить.

После этого необходимо приступить к снятию шатунов, делать это рекомендуется со стороны, на которой не расположены звезды. Каретка крепится на чашку, она имеет также левую и правую чашку. Во время разбора и ремонта придется использовать как левую чашку, так и правую. Обусловлено это тем, что правую чашку открутить немного сложнее, чем противоположную. Для того чтобы грамотно снять правую чашку, необходимо беречь резьбу при отворачивании, поскольку при неаккуратности можно повредить ее отверткой, что в дальнейшем приведет к нерадостным последствиям. Разобравшись с устройством чашек, мы выворачиваем из рамы чашку шлицевым ключом. Таков принцип ремонта разборной каретки и шатунов.

Виды велосипедных втулок и их компоненты

Классификация втулок

Существуют два вида втулок – передняя и задняя. Передняя проще устроена и не подвергается таким нагрузкам, как задняя, особенно если на велосипеде установлена вилка с амортизатором. Задняя втулка служит для передачи вращающего момента от педалей к заднему колесу, от неё зависят динамические характеристики байка, поэтому дальше речь пойдёт именно о ней.

Велосипедные втулки различаются по материалу, из которого они изготовлены, а также внутреннему устройству. Обычно они состоят из оси, ступицы с фланцами, к которым крепятся спицы, и подшипников. Различают следующие виды втулок для заднего колеса:

• Трещоточные, в которых набор звёздочек объединён с храповым механизмом в единое целое. Такие втулки часто ставятся на велосипеды нижнего ценового сегмента.
• Кассетные, в которых набор задних звёзд устанавливается на специальный барабан с помощью шлицевого соединения.
• Планетарные с внутренним переключением передач, в которых шестерёнки расположены внутри корпуса самой втулки. Они имеют высокий вес и стоимость, но надёжны и практически не требуют технического обслуживания.

Втулка задняя кассетная Novatec d042sb-ss

Первые два типа получили наибольшее распространение, а планетарные остаются скорее экзотикой, хотя довольно часто используются в ситибайках.

Втулки с трещоткой дешевле, но менее надёжны и считаются устаревшими, поэтому лучше выбрать вариант с кассетой.

Втулка задняя JOY TECH 434 под трещотку

Подшипники

Важным фактором, на который следует обратить внимание при выборе втулки, является тип подшипников, установленных в них. Наиболее распространённым видом остаются насыпные шарикоподшипники, но более надёжны промышленные подшипники в картриджах

В первом случае на оси велосипеда крепятся конусные гайки, которые прижимают шарики к чашкам, конструктивно являющимся частью корпуса самой втулки. Узлы с такими подшипниками легко обслуживать и ремонтировать, но они быстро засоряются.

Подшипник промышленный R8RS задней втулки КТ-155

В изделиях на промышленных подшипниках шарики в кассете запрессованы прямо в ступицу. Они отлично подходят для спортивного велосипеда, так как имеют больший коэффициент полезного действия и лучшую защиту от грязи. Другим преимуществом втулок на промподшипниках является то, что они не требуют регулировки осевого зазора и частой смазки, но разобрать их довольно трудно.

Корпус втулки

Как правило, корпусом втулки является ступица колеса. Она имеет фланцы, на которых крепятся спицы, причём из-за наличия на заднем колесе набора звёздочек спицы имеют с одной стороны немного меньшую длину. У втулок с насыпными подшипниками внутренняя поверхность имеет дорожки, по которым двигаются шарики.

Задняя ось

Задняя ось велосипеда представляет собой жёстко зафиксированный в дропаутах стержень с резьбой, который не передаёт крутящий момент, но при этом несёт основную нагрузку при движении велосипеда. Она обычно изготавливается из стали, титанового или алюминиевого сплава, и является неотъемлемым конструктивным элементом втулки.

В зависимости от типа крепления оси могут быть полыми или цельными. Полые используются вместе с эксцентриковыми стяжками, облегчающими установку и демонтаж колеса. Такие оси имеют большую жёсткость и меньший вес.

Эксцентриковые зажимы

Ещё одним способом крепления колеса является фиксация его оси в перьях рамы специальными гайками. Для рамы с горизонтальными дропаутами больше подойдёт ось на гайках из-за более надёжного и прочного крепления колеса.

Ось втулки задняя Quando KT-262R 175mm на гайках

В некоторых моделях горного велосипеда, а также байков для циклокросса, используются сквозные оси (thru axle), один из концов которых имеет резьбу. Такие оси являются частью конструкции рамы и обычно поставляются вместе с ней.

Толщина задней оси зависит от типа велосипеда, а её длина определяется расстоянием между дропаутами перьев рамы. В некоторых моделях втулок диаметр может меняться с помощью специальных переходников. Обычно применяются такие оси (первое число – диаметр, а второе – длина):

• 10×135 мм – используются в большинстве современных велосипедов;
• 10×130 мм – устанавливаются на шоссейные велосипеды;
• 12×150 мм – велосипедные оси для даунхилла и фри-райда;
• 10×170 мм – такие оси ставятся на фэт-байки;
• 10×120 мм – подходит для скоростного трекового велосипеда.

На велосипедах для экстремального спорта High End уровня могут использоваться специальные оси увеличенной толщины, которые обладают повышенной прочностью.

Ремонт втулки заднего колеса. Пошаговая инструкция

1. Очистить место проведения операций от всех лишних предметов, вещей, ненужных инструментов.
2. Снять стопорное кольцо.
3. Снять ось с втулки. Первыми отсоединяем элементы, расположенные со стороны, противоположной от звездочек.

Причины неисправностей

Причин поломки велосипедных колес может быть масса. Краткий перечень ситуаций, при которых может возникнуть неисправность:

1. Втулки нерегулярно обслуживались.
2. Чрезмерный люфт.
3. Недоброкачественные элементы втулки.
4. Сильный износ.
5. Большой момент затяжки конуса.

Для длительной безаварийной эксплуатации велосипеда необходимо уделять ему максимум внимания. Обслуживание каждый день, после каждой поездки, регулярный осмотр всех узлов, механизмов существенно продлят ресурс вашего двухколесного друга. И тогда вам покорятся все просторы. Ездите с удовольствием!

Особенности велосипеда с планетарной втулкой

К весьма распространённой вариации трансмиссии велосипеда относят планетарную втулку, оснащённую изнутри шестерёнчатым механизмом, изменяющим отношение передачи. Регулировка взаимного расположения и, непосредственно, зацепления шестерней производится с помощью переключателя скоростей ручкой на руле. Ввиду принципиального отличия от «звёздочной» трансмиссии эта система переключения передач имеет хороший спрос в мире велосипедов.

Приоритеты планетарной втулки

• Цепь имеет прямой ход, а ведущая и, соответственно, ведомая звёзды отличаются весьма продолжительным сроком службы. Внешне трансмиссия идентична передаче обычного синглспида.
• Защита от внешних воздействий на переключение передач обусловлена скрытостью механизма. Срок службы этого механизма значительно превышает допустимую норму эксплуатации кассет и трещоток. В планетарных велосипедах разрешается задействовать все соотношения передачи.
• В постоянном обслуживании устройства нет никакой необходимости. Его повреждение тоже маловероятно.

Обратная сторона медали планетарных втулок

• Отличаясь высоким трением и чувствительностью шестерней, планетарные велосипеды не годятся для гоночных соревнований.
• Ощутимость прибавки к весу. Однако среди планетарных втулок, некоторые трёхскоростные аналоги весят немного – до 1 кг. При езде дополнительная нагрузка на колесо довольно ощутима.
• Маловероятность самостоятельного ремонта. Встретить сервис по ремонту планетарных втулок и то довольно проблематично. Из-за одноразовости планетарки ремонт обойдётся недёшево, целесообразнее установить новый аналог.
• Довольно высокая цена. Хотя стоимость вполне оправдывается, установка нового редуктора нерациональна. Оптимальное решение – покупка готового велосипеда вместе с ней.

Для велосипеда с планетарными втулками свойственно проходить множество километров преимущественно по ровной дороге. Такой велосипед хорошо иметь для жителя населённого пункта с ровной местностью или большого города с развитой дорожной сетью. Эта вариация трансмиссии – идеальное решение для частых поездок по городу, а также при нежелании тратить время на кассеты и цепи.

Второй этап смазки втулки.

После того, как вы закончили сборку одной стороны втулки, осторожно поместите сердцевину втулки в предназначенную для неё обойму и закрепите её. Установите шайбы предварительного натяжения, проявив предельную осторожность, чтобы не деформировать их

Обильно смажьте открытую сторону оболочки и вставьте каждый подшипник в свою обойму. Проверьте, что втулка нормально работает на свободном ходу. Также убедитесь, что шарики из подшипников не попали в какой-нибудь зазор, так как они могут полностью заклинить втулку. Хорошо смажьте храповой механизм, чтобы длительное время его не пришлось повторно смазывать.

После установки подшипников начинайте вкручивать комбинированное кольцо подшипника. Покрутите немного оболочку втулки против часовой стрелки, чтобы убедиться, что подшипники встали на своё место. Проверьте работу втулки на свободном ходу и переходите к следующему этапу. Если же что-то пошло не так, то вернитесь назад и определите проблему.

Если вы уверены, что втулка собрана правильно, затяните комбинированное кольцо подшипника с усилием 5 кгм.

Опять же на данном этапе я рекомендую использовать специальный инструмент, которого к сожалению у меня не было. В любом случае нужно крепко затянуть кольцо и при этом постараться, чтобы инструмент не скользил по втулке.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

• основные звезды;
• одиночные звезды, маленькие звездочки;
• затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.
