Переспицовка колеса велосипеда своими руками

Как собрать?

Процесс сборки колеса является достаточно медленным и требует большой внимательности и усидчивости. Работать со спицами следует предельно аккуратно, к тому же стоит и чётко следить за процессом их установки, потому что неправильное положение даже одной из спиц может сильно повлиять на работу всего колеса, а также привести к поломке этой спицы.

Чаще всего работу по спицовке колеса приходится проводить в несколько этапов, потому что за один раз невозможно успеть сделать абсолютно всё. К тому же, в таком случае нередко возникновение раздражения от того, что данный процесс является слишком медленным и трудоемким.

Очень важно при процессе сборки колеса соблюдать несколько правил. Чтобы спицы не повредили обод, не стоит очень сильно и туго натягивать спицы, так это создаёт повышенную нагрузку на все детали, включая втулку и даже ниппели

В то же время, если спицы сильно ослаблены, они могу сломаться в процессе езды. При правильной настройке колеса необходимо ослабить тугие спицы или подтянуть слабые, а также не забыть про соседние, так как в большом количестве случаев они так же нуждаются в правке.

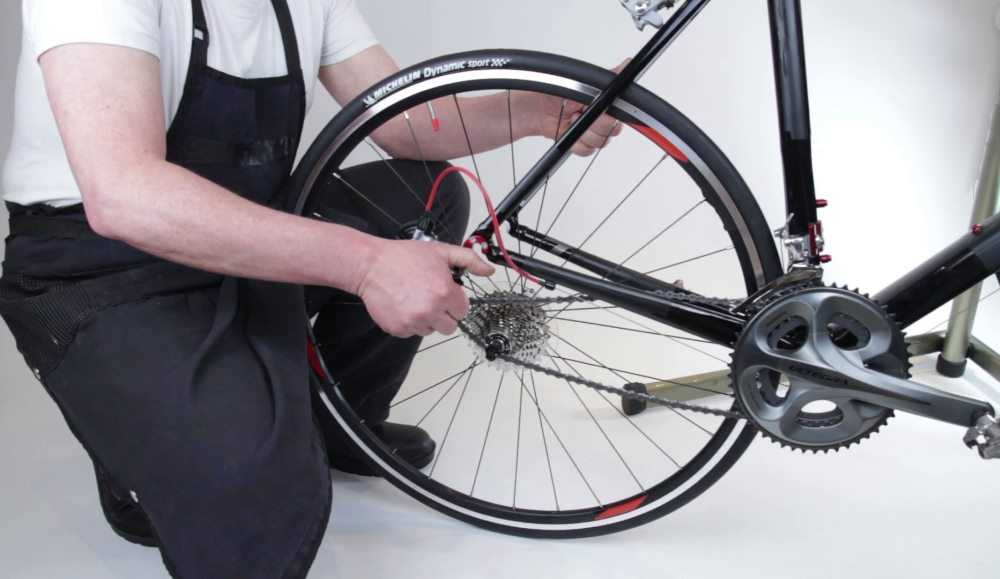

Последовательность демонтажа

Для начала снимаем с велосипеда все лишние предметы, которые могут на нём находиться. И также лучше открутить всевозможные зеркала, фонарики и прочие мелочи, которые могут повредиться при проведении работ.

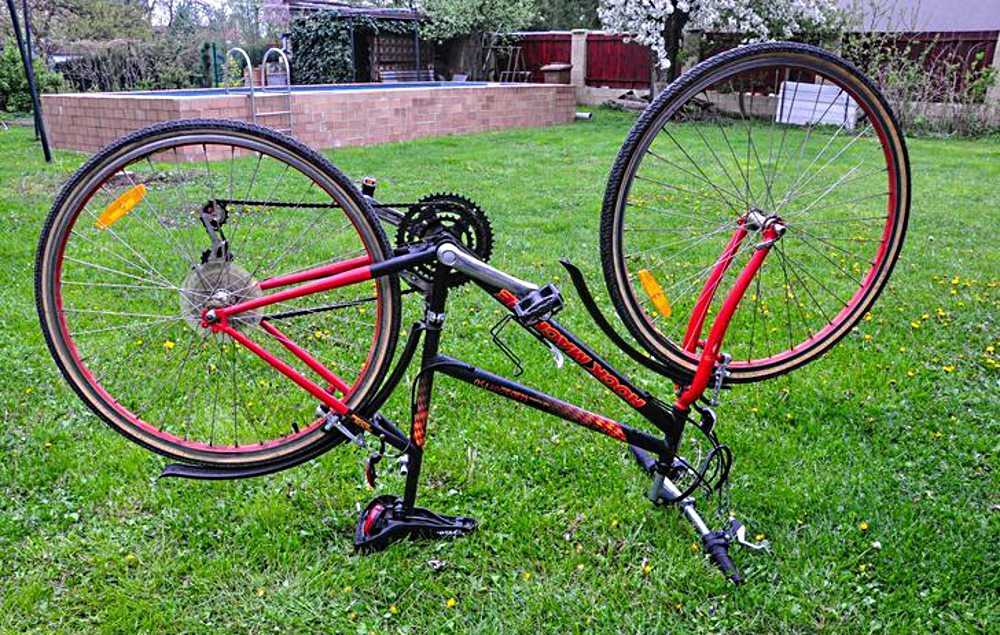

Переворачиваем велосипед вверх колёсами, ставим его на руль и сиденье. Можно обойтись и без специальной стойки для ремонта велосипеда, главное, придать ему устойчивое положение.
Выясняем тип установленных тормозов для дальнейшего варианта действий. По обыкновению это дисковые или ободные тормоза:

дисковый тормоз . С ним снимать колесо будет легче;
ободный тормоз типа V-brake необходимо сначала разжать и снять, иначе дальнейший демонтаж колеса перестанет быть возможным.
(Расстегнуть тормоза не сложно, для этого надо трос отодвинуть в сторону винта крепления, сдвинуть рычаги, выводя конец троса из хомута, опустить его вниз и развести тормозные рычаги в стороны).

Дальше действуем в зависимости от вида крепления заднего колеса на ось велосипеда. Откручиваем гайки при помощи гаечного ключа (одного или двух) или, если крепление — дисковый эксцентрик, отворачиваем рычаг тормоза и скручиваем колесо.
Цепь, проходящая через систему переключений скоростей, аккуратно снимается со звёздочек.

Колесо снято. Теперь можно проводить все необходимые дальнейшие манипуляции: замену, регулировку, смазку деталей.

Замена камеры

В первую очередь нужно спустить колесо — отвинтить колпачок и нажатием на ниппель спустить воздух. Если камера повреждена и воздух в ней отсутствует, просто снимаем колпачок. Чтобы снять покрышку, понадобятся монтажные лопатки, которыми удобно будет поддевать камеру до тех пор, пока не станет возможным легко стянуть её с обода.

Установить камеру на место можно уже без помощи инструментов. Сначала вставляется ниппель в отверстие обода, после чего покрышка равномерно надевается на обод. В завершение камеру нужно подкачать до нужного состояния.

Снятие втулки

Снимаем кассету со звёздочками с помощью специального съёмника, ключа и хлыста. Сначала съёмник вставляем в гайку, затем вставляем в него ключ, на большую звёздочку надеваем хлыст, удерживая ним звёздочки, выкручиваем гайку. Теперь, когда гайка откручена, можно легко достать кассету со звёздочками.

Перед разбором втулки следует ослабить натяжение спиц, чтобы она легко вытаскивалась из зацеплений. При разборе этой детали лучше разложить все её составляющие по порядку, чтобы потом в точности собрать всё на место. При надобности можно заменить подшипники, которые, в отличие от металлических составляющих, первыми выходят из строя. Своевременное обслуживание втулки обеспечит её долгую службу, поэтому не стоит пренебрегать очисткой и смазкой деталей механизма.

В обратном порядке действий спицы подтягиваются ровно настолько, насколько были ослаблены, важно их не перетянуть, но детали должны быть крепко зафиксированы. Кассета надевается на втулку и затягивается хлыстом

После всех произведённых процедур, по причине которых и состоялся демонтаж колеса и его деталей, нужно знать, как собрать заднее колесо велосипеда обратно.

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова. Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Обратите внимание: специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн

Второй шаг – монтажный

Для его проведения понадобится некоторый инструмент – спицевой ключ и отвертка. А выполнять работу нужно в строгом соответствии с пошаговой инструкцией:

Смазываем точки соединения с ниппелями на деталях колеса и резьбовой части спиц.
Если углубленный вход на фланце имеется только с одной стороны, то спицы нужно начинать устанавливать с противоположной стороны.
Во фланец устанавливаются девять спиц – это делается через одно отверстие, то есть между спицами должна остаться свободная «ниша».
Если работа ведется с задним колесом, то спицы монтируются справа от втулки.
Находим расположенный по правую сторону от вентильного входа такой же на ободе, располагаем в нем спицу и закручиваем ниппель, сделав 2 оборота.
От первой установленной спицы по часовой стрелке отсчитываем 4 входа и монтируем вторую спицу и также двумя оборотами закручиваем ниппель

Обратите внимание:втулка нарезной частью должна быть расположена к тому, кто осуществляет работу.
В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.. Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке

Начинают установку с ключевой спицы, которая расположена слева от вентильного входа

Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке. Начинают установку с ключевой спицы, которая расположена слева от вентильного входа.

Обратите внимание: когда все спицы будут установлены нужно выровнять ниппели на одинаковую глубину закрутки. Именно поэтому рекомендуется в каждом случае делать по 2 оборота, чтобы не ошибиться, да и регулировать их по окончанию работы будет проще

Третий шаг – натяжение спиц

Этот шаг считается завершающим и выполняется легко. Нужно лишь убедиться в том, что ниппеля закручены на одинаковое число оборотов. Если спицы короткие, то это можно определить по количеству видимых «ступенек» резьбы в ниппелях После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

Источник

Переспицовка колеса велосипеда своими руками пошаговая инструкция

Весь процесс переспицевания в принципе можно разделить на три этапа:

Определение подходящей длины спицы.
Установка.
Регулировка натяжения.

Правильный расчет длины спицы вычисляется специальной очень сложной формулой. Но в сети «Интернет» сейчас появились специальные программы, которые быстро вычислят длину, подходящую именно для данного велосипеда. Огромной популярностью пользуется калькулятор от Lexapskov. Пользователи утверждают, что эта программа очень легка в использовании и при этом довольно точна в расчетах.

Там же указывается и тип спицовки, но в основном это спицевание в три креста. Этот способ, пожалуй, самый популярный. И только после того, как все расчеты будут завершены, можно смело идти в магазин и покупать нужные спицы.

Установка довольно долгий и трудоемкий процесс:

Резьбу каждой спицы рекомендовано смазать маслом или смазкой. Это делается для легкого вращения нипелей. Следующим шагом будет распределение спиц на четыре равных группы. Одну группу спиц нужно заправить во фланец от себя, а другую на себя

При этом специалисты советуют начинать с той, которая направлена от себя. Обод нужно держать на коленях, что упрощает процесс спицевания. После заправки первой группы, нужно надеть нипель, при этом хорошо закрепив первую спицу на ободе. И, отсчитывая, от первой спицы три отверстия, а вставлять на четвертое. Если все выполнено верно, то между спицами на фланце будет одно пустое отверстие, а на ободе – три отверстия. Далее, обод переворачивают и продолжают работу. Следует взять спицу и пустить ее так, чтобы она была параллельна оси втулки к противоположному фланцу. Обязательно следить за тем, чтобы спица упиралась строго между отверстиями, после чего ее вставляют в левое из них. Таким образом, располагаются все спицы, определенные во вторую группу. Далее, снова разворачивают колесо правым фланцем к себе и начинают вводить следующую спицу

Спицу продевают через отверстие во фланце, неважно какое именно, но уже с внутренней части. При этом спица должна пересечься с тремя спицами, установленными ранее на этом же фланце

Далее, придется немного согнуть спицу так, чтобы она смогла пройти за перекрестной спицей. Очень важно чтобы между спицами после трех крестов оставалось одно отверстие, которое уже занято. Все остальные спицы устанавливаются так же. На этом этапе легко обнаружить ошибку: если спица не дотягивается до нужного отверстия и нипель не может накрутиться.

Лучшие статьи : Как правильно настроить передний переключатель велосипеда?

Этап натяжения спиц

Для этого все нипеля рекомендуется натянуть на равное число оборотов.
При этом спицы находятся абсолютно свободны, но степень их натяжения равна.
Перед натяжкой можно спицы немного подогнуть руками к самому фланцу, чтобы они были ровнее.
Натягивать спицы нужно равномерно и не спеша.
При появлении дефектов формы нужно медленно убирать их по отдельности.
Для того чтобы убрать яйцо нужно сначала понять где именно находится верхняя точка на ободе. Если вершина совпадает с одной из спиц, то эту спицу следует подтянуть на целый оборот, а соседние – на пол-оборота каждую. А если же вершина попала между спиц, то следует подтянуть их на пол-оборота и все.
При появлении так называемого зонта, рекомендуется подтяжка на пол-оборота всех спиц с проблемной стороны.

Блиц-советы

Тщательно подбирать детали и инструменты, необходимые для переспицовки колеса.
Провести все расчеты по длине спиц и перепроверить их для верности.
Строго следовать инструкции по переспицванию.
При обнаружении ошибки лучше начать заново.
Натягивать спицы нужно поочередно.
Отклонения при натяжении стоит убирать по очереди во всех плоскостях.
Ни в коем случае не перетягивать спицы. Дело в том, что так могут повредиться и нипеля и обод.
При обнаружении перетянутых спиц стоит ослабить не только их, но и соседние.
При этом спицы не должны быть и слишком свободными. Такие спицы легко сломаются во время езды.
После подтяжки спиц всегда нужно проверять настройку.
Через пару месяцев после переспицовки колеса нужно проверить натяжение.

Если правильно соблюдать все советы и рекомендации специалистов, то переспицовка спиц в колесе велосипеда не станет проблемой, которую не преодолеть. Пусть езда на велосипеде всегда приносит только положительные эмоции.

Спицовка колеса: 36 спиц

В настоящее время рынок велосипедных деталей предоставляет огромный выбор самых разнообразных колес, поэтому сейчас очень легко можно найти подходящую по качеству и размеру модель, однако иногда всё-таки возникает необходимость собирать колёса самостоятельно. Это необходимо в случае, если нужно перебрать уже готовое, отремонтировать его, произвести замену сломанной спицы, либо остаётся много качественных деталей от старых колёс, и можно собрать новое.

К тому же, если вы хотите самостоятельно собрать свой собственный велосипед с нуля, либо просто его самостоятельно обслуживать и ремонтировать, вам не помешают навыки спицевания колёс. Также умение правильно собирать колеса даёт хороший способ научиться правильно настраивать велосипед, менять натяжение спиц, да и даёт возможность лучше узнать и прочувствовать собственный байк.

Стоковые модели зачастую имеют несбалансированную комплектацию, то есть, некоторые довольно простые и дешёвые детали вполне могут идти в комплектации наряду с весьма качественными запчастями. Например, хорошая втулка со слабыми и легко деформирующимися спицами. В таком случае пересборка колеса значительно увеличит прочность и эксплуатационные возможности велосипеда, а также улучшит качество езды.

Причины, вызывающие деформацию колеса

Причин, вследствие которых изрядно искривляется колесо, может быть несколько:

Это, конечно же, вес велосипедиста, который изо дня в день создает нагрузку на колеса. Так как вес человека может быть разным, то и нагрузка соответственно тоже разная.
Резкое торможение велосипеда может создать дополнительную нагрузку для спиц колеса.
Крутые повороты на пути велосипедиста также могут стать причиной деформации.
Неровный рельеф, по которому едет велосипед нередко приводит к проблемам с колесами.
Сильный удар или падение, скорее всего, приведут к так называемой восьмерке.
И, в конце концов, просто разболтанные спицы приведут ни к чему иному, как деформации колеса.

Эти проблемы не так уж страшны и могут быть решены с помощью переспицовки колес. Лучше всего, если пользователь знает сборку велосипеда и сможет справиться с этим самостоятельно, ведь никто не знает, где проблема может настигнуть. Ну и, конечно же, в любом сервисном центре опытные специалисты окажут услугу по любому виду переспицовки.

Основные виды переспицовки колес

Существует два основных вида спицовки:

Радиальная.
Тангенциальная.

Есть еще несколько названий, которые являются уточнением рисунка, получаемого в итоге из спиц колеса:

Смешанная.
Крученые спицы.

Основным отличием радиальной спицовки от крестовой или тангенциальной является то, что при радиальном методе спицы не пересекаются между собой.

Особенности радиальной спицовки

Опытные специалисты такой вид спицовки используют в основном для передних колес. Объясняется это тем, что они менее подвержены нагрузки со стороны педалей и тормоза. Но, несмотря на это, колесо получает колоссальную нагрузку, которая направлена вертикально. Именно поэтому при радиальной спицовке, используется большое количество спиц. Механики рекомендуют оптимальное количество спиц 32.

Такая спицовка не очень надежна и поэтому из плюсов такого вида можно назвать только внешний вид колеса, благодаря которому и получила название «солнце».

Стоит отметить, что при таком способе спицевания не играет большой роли куда обращена головка спицы. По желанию велосипедиста она может быть направлена внутрь флянцев втулки, так и наружу.

Особенности тангенциального спицевания

Это спицевние позволяет прекрасно выдерживать все нагрузки, возникающие во время езды. При этом есть один нюанс: чем угол, образованный между фланцами и спицей шире, тем колесо прочнее. Это объясняется тем, что при таком расположении нагрузка распределяется равномерно, не нанося при этом особого вреда велосипеду.

Тангенциальное спицевание идеально подойдет для задних колес, в том числе и дисковых. Они всегда обеспечены нагрузкой от использования педалей и тормозов. Самым популярным и прочным рисунком является «три креста». Этот рисунок доказал свою прочность и надежность временем и испытаниями.

При смешанном спицевании центральная спица по отношению к ободу находится как в спицовке «солнце», а боковые спицы скрещиваются.

2T Мотоциклы, Мопеды, Скутеры

Восстановление Никель-кремниевого покрытия (Nikasil). Стоимость не включает сварочные работы по восстановлению цилиндра, если таковые потребуются.

5% скидка на поршень и набор прокладок!

5% скидка на поршень и набор прокладок!

Установка спиц велосипедного колеса

Первый шаг – определяем длину велосипедных частей

Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Второй шаг – монтажный

В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.

Третий шаг – натяжение спиц

После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

Как правильно собрать велосипедное колесо. Подробная инструкция, советы по балансировке, много фотографий.

Колесо — это именно та часть велосипеда, которая находится в непосредственном контакте с землёй. А поскольку колесо также иногда встречается с бордюрами, камнями и прочими неровностями, то рано или поздно обод придется менять. Надо идти в мастерскую и, заплатив немаленькую сумму, получить качественно собранное и отбалансированное колесо. Между тем, можно собрать колесо самостоятельно, тем более, что вряд ли кто-то захочет платить за сборку колеса «Камы» или «Салюта» треть цены велосипеда.

Итак, чтобы собрать колесо, нам потребуются: спицы с ниппелями, обод, втулка и спицевой ключ. Также желательно иметь отвертку, но можно обойтись и без неё.

В этой статье описана сборка колеса на три креста (каждая спица пересекается с тремя другими)— наиболее распространенным способом. Хотя можно собрать и на два креста и вообще без крестов (солнышком). Чем больше крестов в колесе, тем оно жестче на кручение и тяжелее. Колесо солнышком легче и жестче при ударах, но собирать так заднее колесо или использовать дисковый тормоз в этом случая нельзя — резко возрастет нагрузка на обод и фланец втулки.

Для начала нужно подобрать обод, втулку и спицы (фото 1).

Понятно, что количество отверстий для спиц в ободе, втулке и количество спиц должны совпадать. Для вашего первого колеса лучше использовать новую втулку, спицы и обод, так как в этом случае гарантирована чистота резьбы на спицах, то есть отсутствие проблем с завинчиванием ниппелей, а также и с балансировкой колеса.

Однако в настоящее время необходимо выбрать не только длину спиц, но и их марку, и модель. Если для катания вокруг дома можно ставить недорогие спицы малоизвестных производителей, то для экстремального катания хорошие спицы даже важнее хороших ободов и втулок, хотя на них тоже лучше не экономить. Наиболее качественные спицы производят фирмы DT Swiss и Ritchey. Красиво смотрятся чёрные спицы, но спицы фирмы DT champion Ыаск стоят 75 центов за одну, против 25 центов за серебристую DT champion. Платить ли в три раза больше за красоту — дело ваше. А вот тянутые спицы и спицы с переменной толщиной и вправду лучше других. Первые — жестче обычных, вторые — легче, причём не в ущерб прочности.

Теперь немного о том, как собрать прочное и красивое колесо и как соблюсти хороший тон (представьте себе, настоящие велосипедисты относятся к нему весьма щепетильно). Правильным с эстетической точки зрения является колесо, надписи на ободах которого читаются с правой стороны велосипеда, а на втулках — из седла. Также некоторые механики собирают колеса так, чтобы надписи на втулках читались через ниппельное отверстие. Практического смысла во всём этом нет, но если хочется соблюсти все правила, то почему бы и нет

Напротив, правильное расположение крестов очень важно, особенно при использовании недорогих ободов. Дело в том, что у всех ободов есть слабое место — это стык. С наружной стороны обода он часто незаметен, но с внутренней стороны его, как правило, легко найти (фото 2)

С наружной стороны обода он часто незаметен, но с внутренней стороны его, как правило, легко найти (фото 2).

Стык должен находиться под двумя крестами, которые будут скреплять его собой. В этой статье рассмотрен именно такой вариант сборки, при котором будет соблюдено последнее правило.

• Следует обратить внимание на чистоту отверстий для спиц во втулках и, в случае необходимости очищаем их, чтобы грязь не попала на резьбу спиц, и не возникло затруднений при завинчивании ниппелей. • Смазываем резьбу спиц, чтобы облегчить процесс сборки. • Смазываем резьбу спиц, чтобы облегчить процесс сборки

• Смазываем резьбу спиц, чтобы облегчить процесс сборки.

• Вставляем одну спицу в отверстие в левом фланце втулки и в отверстие на ободе, расположенное слева от ниппельного (обод расположен левой стороной к собирающему). Фиксируем спицу ниппелем (см. фото 2).

• Вставляем следующую спицу через одно отверстие во фланце и, отсчитав три отверстия в ободе, вставляем её в четвёртое (фото 3).

Продолжаем процесс, пока не получится то, что изображено на фото 4.

• Разворачиваем колесо правой стороной к себе и вставляем спицу в отверстие в ободе, расположенное в данный момент справа от самой первой спицы (фото 5).
