Как установить мотор-колесо на велосипед своими руками

Усилители дропаутов

Думаете, установите моторизированное колесо и всё, дело сделано, можно обмывать? К сожалению, ещё имеют место неприятные моменты, которые придётся учитывать. Точки крепления МК к раме, так называемые «dropout», по причине возросшей нагрузки могут попросту разрушиться! Чем это чревато для здоровья райдера — догадаться не трудно. Во избежание подобного недоразумения, применяют усилители дропаутов.

Dropout отличаются по конструкции: для силовых агрегатов с невысокой мощностью, сгодятся относительно лёгкие детали, а для высокомощных и массивных Direct-Drive, предназначены более серьёзные, увесистые изделия. Естественно, такие приспособления нужно устанавливать — так надёжней будет!

Параметры мотор-колеса

Самым важным параметром электрического двигателя является его мощность. Когда колесо соприкасается с дорожной поверхностью, крутящий момент на оси преобразовывается в тяговую силу.

Соответствующие характеристики моторизированного колеса подбираются в зависимости от специфики эксплуатации, переносимой нагрузки, требуемого значения предельной скорости, а также специфики ландшафта

В любом случае, помимо мощности нужно обращать внимание и на такие параметры как номинальное напряжение, эффективность, масса, класс защиты от влаги, рекомендуемая нагрузка, материалы из которых изготовлен гаджет

Что касается особенностей поставки мотор-колёс, то они могут предлагаться как заспицованными в обод, так и отдельно. Первый вариант обойдётся вам подороже.

Классификация мотор-колес

Перед тем как отдавать свои кровные, нужно определиться, какое именно оборудование вам требуется.

МК подразделяются на 2 типа:

прямого привода (Direct-Drive Hub Motor, он же директ-драйв, он же бесщеточный, он же безредукторный);
редукторные (Geared Hub Motor).

МК прямого привода

Прямоприводные агрегаты устроены проще не придумаешь. В такой конструкции изнашиваются только подшипники. Вал силового агрегата играет роль оси и поскольку он зафиксирован, электродвигатель крутится вокруг него, вращая колесо и двигая электробайк.

Такие девайсы могут порадовать своего обладателя высокой степенью надёжности, а их мощность составляет 500-3000 Ватт и выше. Весят гаджеты от 5,3 килограмм. Но есть у них и негативный момент: при движении по инерции и на педалях, райдер будет ощущать сопротивление двигателя.

Direct-Drive юзеры приобретают для оснащения ими электровеликов и электромотоциклов, рассчитанных на максималку от 40 км/ч. Прямоприводные девайсы, зачастую, обладают бОльшим диаметром чем редукторные вариации. Это помогает выдавать более солидный показатель тяги, что требуется для создания приемлемого уровня мощности на пониженных оборотах. Но даже такой технический ход не спасает: по причине посредственных тягловых возможностей, для пересечённой местности эта разновидность МК не годится.

Средства передвижения оборудованные прямоприводными МК могут генерировать электроэнергию во момент замедления — это называется рекуперативным торможением. Но в то же время, эффективность подзарядки накопителя энергии с помощью рекуперации настолько мала, что про неё просто забывают. Исключение может составлять лишь тот случай, когда велосипедист будет спускаться с Эвереста!!!

Редукторное МК

У этого типа имеется редуктор и обгонная муфта. Последняя, при езде по инерции и на педалях, исключает торможение силовым агрегатом. А вот что делает редуктор: понижает высокую частоту вращения электродвигателя и повышает тягу.

Редукторная разновидность МК, которая обслуживает e-bike, электросамокаты и скутеры на электрической тяге, отличается скромными габаритами и массой, также, она может предложить достойные показатели тяги. По мощностным возможностям редукторные МК уступают прямоприводным. Как правило, для Geared Hub Motor 250-500 W являются пределом мечтаний и такие циферки дают возможность раскочегарить электрифицированное средство передвижения до 30-50 км/ч, что для многих юзеров, не слабым достижением является.

При покупке, отдавать предпочтение редукторному МК следует в том случае, если во главе угла стоит безмятежное передвижение по пересечённой местности. А вот скоростью к сожалению придётся пожертвовать — она не является козырем редукторного моторизированного колеса.

Подвесной (кареточный) мотор для электровелосипеда

Будущее за электровелосипедами, на которых установлены кареточные моторы. Большая популярность такого механизма заключается в наличии существенного ряда преимуществ у такого двигателя. Еще одно название подвесного мотора – «mid drive motor». Мотор работает довольно-таки тихо благодаря установленному синусному контроллеру.

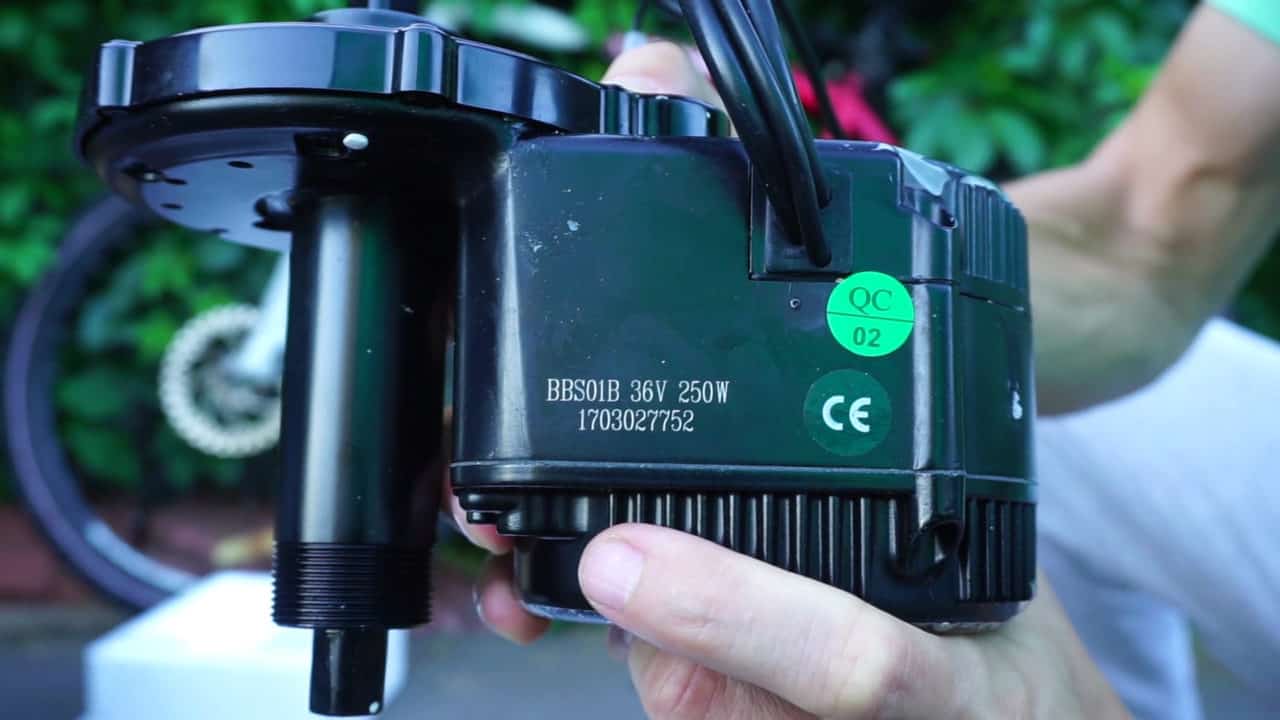

Подвесной мотор для электровелосипеда

Это главная причина завышенной цены. По своей надежности он ничем не уступает редукторному варианту. Также подвесной мотор укомплектован редуктором, что увеличивает крутящий момент. Характерная «фишка» кареточного двигателя – место установки. Его монтируют прямо в каретку велосипеда, что никак не влияет на трансмиссию.

Достоинства подвесного мотора

Не требует замены или установки спиц. Агрегат удобно монтируется непосредственно вместо каретки.
Контроллер входит в комплект и встроен в двигатель.
Установка усилителей дропаутов не проводится.
Если закончится заряд аккумулятора, можно ехать традиционным способом, просто крутя педали. Двигатель не влияет на механику вращающихся деталей.
Нагрузка на обод и спицы минимальна, так как нет «гири в колесе».
Водитель может свободно переключать передачи.
Большинство представленных моделей работает достаточно тихо.
Относительно других двигателей, у этого варианта существенно меньше различных проводов, крепящихся к раме.
При ремонте колесо очень легко снимается.

Для баланса клиренса можно установить на переднее колесо большую звездочку. Такие агрегаты обладают хорошим накатом, что позволяет экономить заряд АКБ. Центр тяжести при установке кареточного агрегата находится посередине, поэтому управлять таким транспортом намного легче.

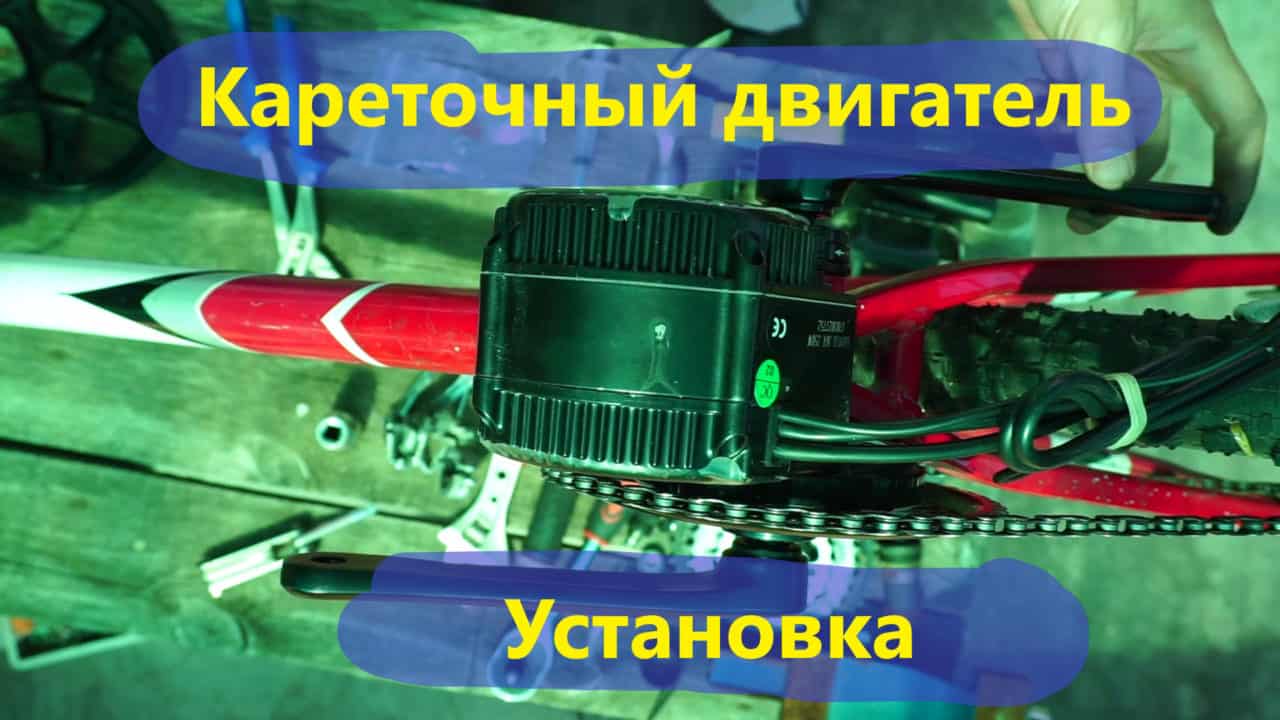

Как самостоятельно установить подвесной двигатель?

Прежде всего, необходимо тщательно следовать инструкции. Каждая модель, в зависимости от фирмы-производителя имеет свои нюансы, поэтому нужно быть внимательным. Однако существуют основные этапы, общие для любой конструкции такого типа.

Снять заднее колесо и соединить цепь с двигателем. При этом нужно не забыть установить звезду.
Закрепить электродвигатель. После можно проводить установку аккумулятора и генератора.
Завершающий этап – установка приводных цепей от мотора к заднему колесу, а также привода, обеспечивающего импульсную передачу.

Разновидности двигателей

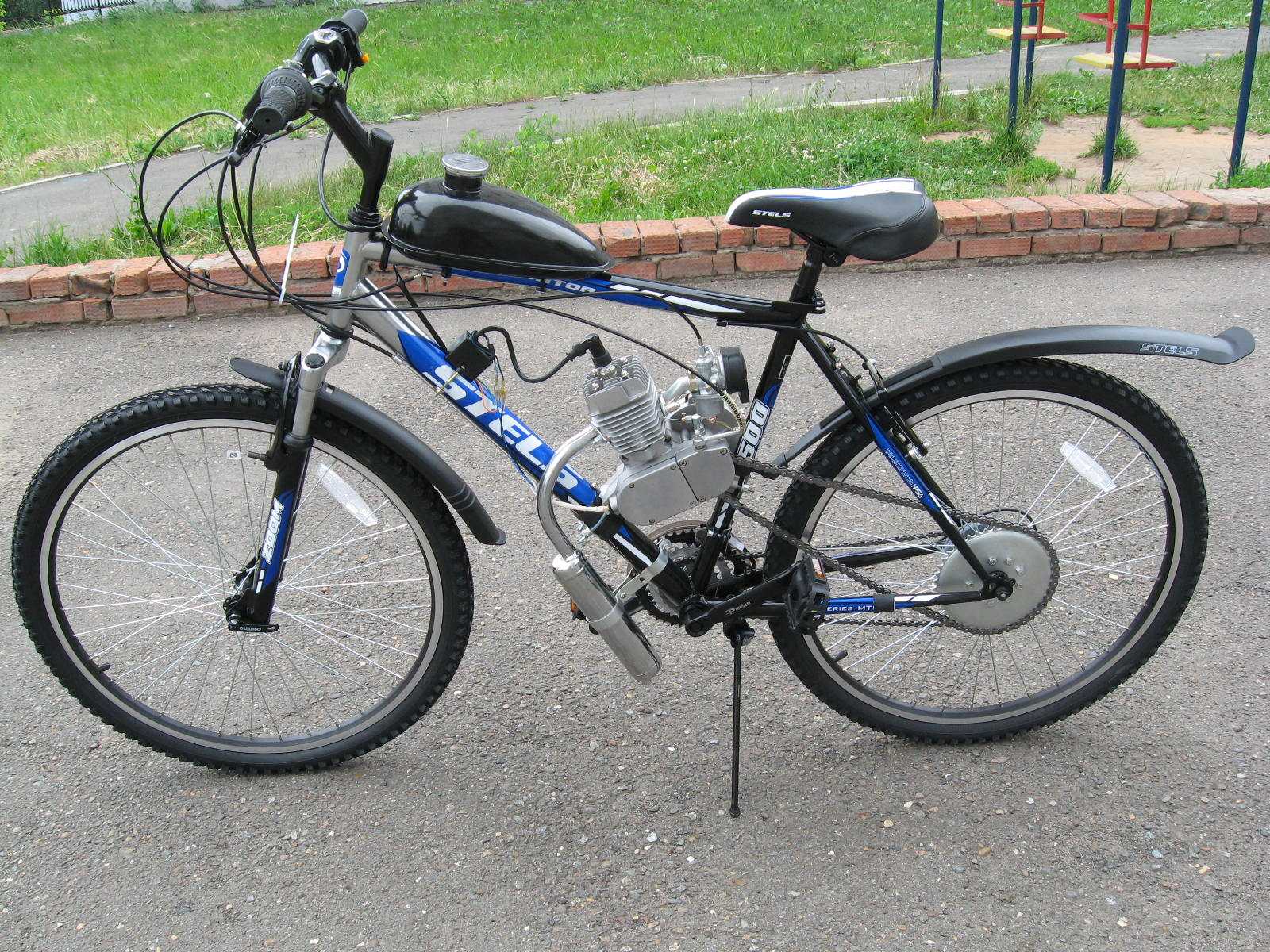

Существует два основных типа — электрические и бензиновые двигатели на велосипед. Если первые появились относительно недавно, то бензомотор активно применялся еще в середине прошлого века. Мощность такого двигателя — от 1 до 4 л.с. Средняя емкость топливного бака — полтора литра, объем камеры сгорания — около 50 см3. Заправлять его нужно бензином и маслом в пропорции, рекомендованной производителем. Бензодвигатели различают по методу крепления:

переднее крепление либо каретка заднего колеса;
с установкой на раму (подвесной мотор);
универсальные, с набором креплений для свободного монтажа.

Особенность установки — важный критерий, определяющий совместимость с байком владельца. Другие параметры — расход топлива, уровень шума и мощность. Частота обслуживания зависит от внутреннего устройства, например, при понижающем редукторе в механизме есть внутренняя смазка, увеличивающая срок службы. Основные преимущества бензиновых моторов на велосипед:

высокая доступность в сравнении с электромотором;
легкость в обслуживании;
топливо дешевле, чем для других ТС;
простой монтаж при наличии крепежа в комплекте.

Очевидный недостаток — необходимость в дозаправках. Особенно это проявляется при продолжительных поездках на моделях малого объема и у больших двигателей с повышенным расходом. Другие минусы:

высокий уровень шума;
низкая экологичность из-за вредных выбросов;
требуется брать с собой запас топлива;
бензиновые двигатели на велосипед требуют более тщательного ухода, чем электрические модели.

Несмотря на недостатки, бензодвигатель до сих пор пользуется популярностью. Однако вторая категория постепенно вытесняет его с рынка. Другое название электродвигателей — велосипедный мотор-колесо. По сравнению с бензиновыми моделями обладают меньшими габаритами. По принципу работы относятся к вентильным двигателям — магниты на роторе взаимодействуют с магнитным полем вращающегося статора. Электродвигатель на велосипед относится к одному из двух классов:

С прямым приводом. Больше по размеру и весу при меньшем вращающем моменте. Позволяют развивать скорость до 60 км/ч, однако потребляют больше энергии. В выключенном состоянии ухудшают накат велосипеда.
Редуктор с обгонной муфтой. Изготавливается из композитов, что увеличивает общую надежность системы. Небольшая средняя скорость компенсируется вращающим моментом и экономным энергопотреблением. Муфта позволяет велосипеду двигаться с легкостью даже при нерабочем моторе.

Первая категория постепенно устаревает. Редукторные двигатели дают больший пробег при одинаковом заряде батареи. Общая экономия мотора благодаря пониженному расходу — около 30 %. При этом модели обладают меньшим весом, что часто оказывается критичным при выборе между двумя вариантами со схожими характеристиками.

Многие производители велосипедных моторов прямого привода относят к преимуществам этого вида возможность рекуперации. Это означает, что заряд аккумулятора можно восстановить, переключившись на педальный ход. Проблема в том, что вернуть даже десятую часть энергии сложно, особенно при ухудшенном вращении колеса велосипеда в условиях отсутствия обгонной муфты.

Мотор-колесо устанавливается напрямую, однако существует несколько других вариаций монтажа. Место крепления — в каретку велосипеда либо у заднего колеса. Привод осуществляется через основную либо вспомогательную цепь. Однако из-за сложностей в установке на отдельные модели велосипедов мотор-колесо остается самым востребованным вариантом, сочетая в себе функции двигателя и трансмиссии. Также он менее требовательный в уходе благодаря защите от попадания частиц пыли и влаги.

Бензиновый двигательЭлектромотор

Ассортимент двигателей разной мощности

Мощность мотор-колеса измеряют в ваттах (Вт). По данному параметру выделяют три категории двигателей:

малой мощности – до 350 Вт. Такие модели служат двигателями легких, компактных электровелосипедов с максимальной скоростью 25-29 км/ч;
средней мощности – 350-500 Вт. Электрические велосипеды с моторами данной категории передвигаются со скоростью 26-35 км/ч. Кроме городских электровелосипедов к ним относят многие складные, грузовые модели;
высокой мощности – более 500 Вт. Электробайки с двигателями повышенной мощности способны развивать скорость от 40 км/ч.

В каждой из перечисленных групп есть популярные модели. Ознакомимся в качестве примера с несколькими из них.

Редукторный мотор от известного производителя, лидера китайского рынка – Bafang FM G350.220.D. Мотор размещается на переднем колесе диаметром 16 или 20 дюймов. Его мощность составляет 220 Вт. Двигатель обладает хорошим крутящим моментом (28 Н*м) и весит всего 2 кг.

Редукторный мотор-колесо того же производителя Bafang FM G070.500.D обладает значительно большей мощностью – 500 Вт. Работает в системах с напряжением 36, 43 и 48 В. Такими моторами оснащают более мощные электрические велосипеды с колесами большего диаметра 26 и 28 дюймов. Двигатель обладает большим крутящим моментом, чем предыдущая модель (65 Н*м), но и тяжелее в два раза (4,2 кг).

Широкий ассортимент мотор-колес с различными техническими характеристиками позволяет подобрать электрооборудование в соответствии с условиями его эксплуатации. Электровелосипед может быть легким, компактным и маневренным транспортным средством для городских поездок либо мощным и быстрым электробайком для загородных путешествий и движения по бездорожью.

Редукторный электродвигатель (мотор-колесо) Bafang 250Вт

Начнем с самых легких электродвигателей для велосипеда, они весят всего 2 кг, ставятся на переднее колесо и их номинальная мощность равна 250 вт. Производятся в двух исполнениях под дисковые тормоза и под брекиты. Остановимся на запасе мощности. К примеру, оказалось, что редукторный двигатель Bafang на 250Вт работает в режиме 350Вт-500Вт без потери срока службы (при весе мотора всего 2 кг !!!). Для сравнения мы прокатились на дешёвых китайских редукторных моторах с заявленой мощностью 350 Вт. Более мелкие производители в Китае лукавят и пишут номинальную мощность 350Вт, хотя их реально рабочая мощность оказалась 250вт-350вт. В то время как у Bafang 350-500Вт. Моторы Bafang показали себя гораздо лучше и по разгону и по максимальной скорости, поэтому именно о них мы сейчас и рассказываем. Кроме того, мы экспериментировали с максимальной рабочей мощностью этих редукторных двигателей 250вт. Оказалось, что при повышении напряжения и тока, мощность этих двигателей возрастает до 1000вт. Это увеличивает скорость разгона и максимальную скорость до 44 км/ч. Однако, при повышении тока вы рискуете сломать шестерни в редукторном двигателе. Их, конечно, можно легко заменить, что тут уже каждый выбирает сам, что ему удобнее.

Оптимальный режим для 250 ваттных редукторных двигателей Bafang – это 250вт-500Вт при токе не более 15А. Скорость велосипеда на 26 дюймовых колесах будет 35км/ч, время разгона до 35км/ч примерно 10 сек. Если помогать педалями, то и за 5 сек можно. И в принципе, этого достаточно для использования велосипеда как в рабочем режиме так и в прогулочном. На практике мы тестировали двигатели Bаfang 250Вт даже с весом 200кг на велосипеде и электровелосипед выходил на 80% от своей максимальной скорости. Редукторный двигатель с номинальной мощностью 250Вт тянет до 200 кг по прямой и 80 кг до 10 градусов в горку.

Самодельный велосипед с мотором — Велобаджо

Если вы загорелись желанием сделать велосипед с мотором своими руками, то готовьтесь к тому, что вам придется немного потрудиться. В этой статье расскажем, как установить мотор колесо на велосипед и как сделать велосипед с мотором от бензопилы своими.

Велосипед с мотором своими руками: установка мотор колеса
Велосипед с мотором от бензопилы своими руками

Самым простым и доступным способом сделать велосипед с мотором своими руками является установка мотор колеса. Подключение мотор колеса — это не такая простая задача, как может подумать человек, никогда с этим не сталкивавшийся. Самой трудной частью данного процесса является подключение электрики.

Купив мотор-колесо, вы становитесь так же обладателем контроллера, системы Pas, ручки «газа», зарядного устройства и ручки тормоза, которые идут в комплекте.

Поскольку работать мотор-колесо заставляет переменный ток, необходимость контроллера обусловлена потребностью преобразовать постоянный ток от АКБ в переменный.

На специальных тормозных ручках расположен микровыключатель, созданный для того, чтобы отсекать ток питания от мотора в момент торможения.

Для собственноручной установки мотор колеса, понадобится выполнить следующие действия:

Первым делом, нужно поставить велосипед колесами кверху, и провести демонтаж старого заднего колеса. На место старого колеса нужно будет установить новое колесо с электромотором. Мотор-колесо устанавливается так, чтобы пучок силовых проводов находился слева, по направлению движения велосипеда. Если это требование не будет учтено, то мотор-колесо просто будет крутиться в другом направлении.
После закрепления мотор колеса, потребуется закрепить батареи на велосипедную раму и подключить контроллер. Подключая контролер, очень важным моментом является его дополнительная изоляция. Можно, к примеру, защитить прибор целлофановым пакетом.
Далее ведется подключение остального оборудования. Не стоит забывать, что всю электронику нужно подключать к АКБ через плавкий предохранитель на 20А, он не даст системе сгореть, если случится короткое замыкание. Подробную схему по монтажу и подключению вы найдете в комплекте поставки мотор колеса.

Велосипед с мотором от бензопилы своими руками

Со временем, многим велолюбителям надоедает просто крутить педали, и их инженерный талант и фантазия толкают их на такой шаг, как установка двигателя на велосипед. В качестве «донора» для мотора отлично подойдет бензопила. Но вот, как собрать велосипед с мотором от бензопилы своими руками? В этом и попробуем разобраться.

Возьмем двигатель от бензопилы, мощность которого равна 1,5 л.с. Многие усомнятся, что мотор такой мощности сдвинет с места велосипед со 100-килограмовым велосипедистом, но, поверьте, не стоит беспокоиться: велосипед будет без труда разгоняться и набирать скорость 30–35 км/час.

Ради справедливости, нужно сказать, что разгон быстрым не назовешь, но езде это не мешает. Что хорошо, так это то, что с таким мотором вы почти не будете чувствовать запах бензина, что делает возможным такую опцию, как хранение дома.

Естественно, во время езды раздается треск, как от обычной бензопилы, что означает, что двигаться вы будете с довольно громким звуком.

Крепление втулки, к которой осуществляется натяжение ремня от двигателя, выполняется специальными шайбочками и винтиками. Существуют втулки различных диаметров для разных колес: от самых маленьких до просто огромных, под 28-дюймовые колеса.

Внутри у данных втулок прорезиненная поверхность. Исходя из сказанного ранее, не сложно догадаться, что приводной ремень нужно подбирать, учитывая диаметр втулки и диаметр колеса. Важным моментом является и то, что втулка должна быть закреплена ровно, исключая любые перекосы.

Рычаг «газ». Его управление производится при помощи тросика, регулирующего угол, на который отклонится заслонка в карбюраторе двигателя. Данный рычаг похож на тормозной от велосипеда, это значит, что газовать вы будете, не поворачивая ручку, как в мопеде, а нажимая на рычаг, как в бензопиле.

Подытожим результат, который вы должны получить: великолепный мотовелосипед по низкой цене. Очень шустрый и приносящий море удовольствия. Хотя, в подобном варианте есть и свои минусы: из-за шума, каждая собака в дачном поселке считает вас личным врагом, пытаясь вас догнать и укусить!

http://2kolesa.com.ua/kak-sdelat-velosiped-s-motorom-svoimi-rukami/

Подбор МК

Здесь нужно сразу определиться, какая именно разновидность электрифицированного вело вам нужна: для города, пригорода, горных поездок, туристический, грузовой?

Затем ищите в интернете обзоры силовых агрегатов нужного назначения и выбирайте из них наиболее подходящий вам вариант

Если жалеете денег на двигатели от известных брендов, то придётся обратить внимание на так называемые «no name» изделия либо на продукцию не популярного китайского производителя. Если повезёт, то в ваше распоряжение может достаться вполне себе приемлемый экземпляр

Городские электровелосипеды

МК разработанные для городских электровело, предназначены для размеренного движения по ровному дорожному покрытию. Стоят они не дорого и если их правильно эксплуатировать, то можно рассчитывать на продолжительную безотказную работу.

Электробайки для езды в пригороде

Силовое оборудование для такой техники, как правило, обладает чуть лучшими показателями тяги и при преодолении умеренного подъёма оно вряд ли вас разочарует.

Трекинговые электровелосипеды

Электрические двигатели для таких аппаратов рассчитаны на использование на маршрутах с большой протяжённостью и в холмистой местности.

Горные велики на электрической тяге

Для горных электробайков производители не выпускают МК, по той простой причине, что для таких условий передвижения они просто не пригодны. В движение e-MTB должны приводить двигатели кареточного типа, которые имеют очевидные преимущества над моторизированными колёсами.

Однако имеют место и такие производители, которые хитрят, в рекламных целях так сказать. Обычно, эти МК демонстрируют достойную тягу, что даёт возможность без особых проблем эксплуатировать их на пересечённой местности.

Нюансы

Если вы поклонник спокойной езды, скоростной режим которой не превышает 25-30 км/ч, то добрую службу вам может сослужить мотор мощностью 250-350 Вт. А вот если вы лихой райдер, постоянно жаждущий острых ощущений, то приобретайте движок на 500 Вт. Такой, позволит разгоняться до вполне опасных 40-45 км/ч, так что, не стоит забывать и про специальную экипировку, призванную уберечь вас от неприятных травм.

Мотовелосипед и ГАИ – нюансы

В России взаимоотношения ГАИ и мотовелосипедистов пока находятся на этапе доработки. Но есть ряд нюансов:

Обсуждаемое ТС относится к категории «М». Если у вас есть водительские права, то эта категория открывается по умолчанию.
При себе нужно иметь документ, подтверждающий мощность силового блока.
Регистрировать не обязательно, если объем двигателя не превышает допустимое значение (50 см 3 ). Но если вас поймают без прав, то вы получите штраф в размере 800 рублей. Правда, не ясно, как он будет выписан (документов-то нет) – возможно, конфискуют велосипед.

Чтобы избежать ненужных вопросов, байк должен быть снабжен светоотражающими элементами. Не лишней будет и защитная экипировка велосипедиста (как минимум шлем).

Устанавливаем мотор-колесо

Теперь выясним, как установить мотор-колесо на велосипед. Необходимо разработать схему подключения всех элементов. Если вы приобрели готовый набор, то схема тоже есть в наличии. Если вы создаёте схему сами, рекомендуем выбрать для установки мотора заднее колесо велосипеда, а батарею, которая является самой тяжёлой частью конструкции, установить на багажник. Регулятор скорости желательно вывести на руль, чтобы он был у вас под рукой.

Чтобы выполнить установку мотор-колеса на велосипед, можно использовать акустические провода, которыми подключают аудиоколонки. Это дешёвый вариант, который пропускает достаточное количество тока. В качестве разъёмов можно использовать RCA.

Не забудьте поместить аккумуляторную батарею в рюкзак и экранировать её от попадания дождя, песка и других видов влаги и загрязнений. А также нужно надёжно её закрепить, поскольку тяжёлая конструкция может легко вылететь из багажника на поворотах, особенно если вы разовьёте приличную скорость.

Во время сборки рассматривайте способ, который позволит вам снять установленный мотор для лёгкого возврата велосипеда к первоначальному состоянию. Обычно для этого достаточно сменить мотор-колесо на обычное колесо, снять чехол с батареей и провода — и велосипед приобретёт свой привычный вид.

Электроколесо для велосипеда

Обычное моторколесо или редукторное?

Неважно, подсоединен электромотор через цепную передачу (приводы в каретке) или нет (переднее, заднее моторколесо, фрикционные передачи), велосипедная система скоростей всё равно будет задействована. Редукторное моторколесо позволяет двигаться с использованием пониженного передаточного отношения

Оно может помочь велогонщику взобраться на очень крутой холм, если использовать мотор с сильно понижающим планетарным редуктором. При этом двигатель будет работать близко к высшей точке КПД, так как он сохранит высокие обороты. Но всё-таки потеря эффективности у мотора с редуктором будет, поскольку такие системы являются сложными и в них неизбежны некоторые траты на трение

Редукторное моторколесо позволяет двигаться с использованием пониженного передаточного отношения. Оно может помочь велогонщику взобраться на очень крутой холм, если использовать мотор с сильно понижающим планетарным редуктором. При этом двигатель будет работать близко к высшей точке КПД, так как он сохранит высокие обороты. Но всё-таки потеря эффективности у мотора с редуктором будет, поскольку такие системы являются сложными и в них неизбежны некоторые траты на трение.

Системы без редуктора не понижают обороты двигателя. Следовательно, КПД двигателя в них не является постоянным, а очень часто зависит от скорости велосипеда. Но такие системы просты, поэтому их суммарный КПД выше по сравнению с редукторными моторами.

Как видите, существует проблема выбора между электромоторами с редуктором и без него. С одной стороны, первые могут поддерживать один и тот же КПД двигателя в широком диапазоне скоростей, тогда как вторые имеют неизбежные потери при снижении скорости. С другой стороны, электромоторы без редуктора обладают большим суммарным КПД.

При попытке подняться на очень крутой склон или при перевозке тяжелых грузов ваша средняя скорость достаточно сильно падает. В таком случае мотор без редуктора будет функционировать на уровне со значительно заниженным КПД. Для подъема в гору редукторное колесо будет лучшим выбором.

Однако можно с уверенностью сказать, что в других условиях катания мотор без занижающей передачи будет справляться со своей работой лучше (особенно в частых дальних поездках), чем чрезмерно сложные системы с редуктором.

Как превратить обычный велосипед в электротранспорт?

Педальный велосипед можно легко превратить в электротранспорт при помощи установки минимального комплекта деталей.

После модернизации велосипед сможет со скоростью скутера проезжать до 30 км или в режиме дополнения к прокручиванию педалей – 50 км.

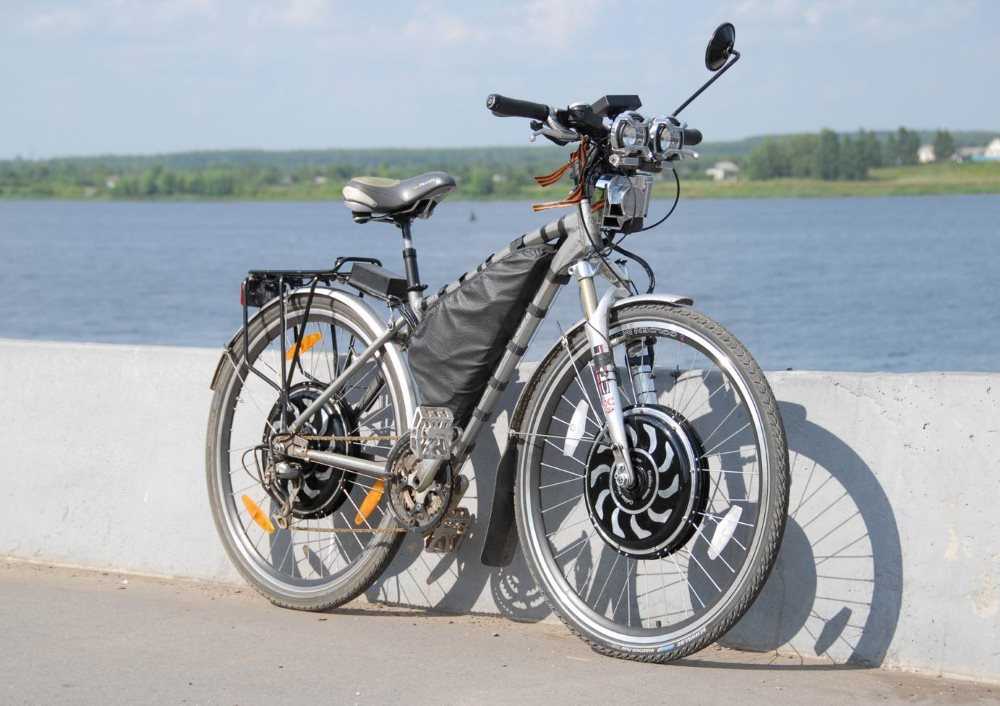

Мотор-колесо для велосипеда является обычным велосипедным колесом, в широкой втулке которого размешен электродвигатель.

Оборудование работает от аккумуляторов. Те могут размещаться в специальных держателях на раме, багажнике или под седлом.

Комплект мотор-колесо для велосипеда позволяет сравнительно легко переоборудовать педальный транспорт в электрический. Из статьи вы узнаете, какие возможности это дает.

В комплект поставки входят:

мотор-колесо для велосипеда;
аккумулятор;
контроллер;
ручка газа с индикаторами;
провода для подключения оборудования.

Как выбрать мотор-колесо для велосипеда – советы

Основные характеристики мотор-колеса определяют рекомендации по выбору.

Они выглядят следующим образом:

Для достижения скорости больше 30 км/час требуется механизм с прямым приводом, мощность которого 500 Вт и более. Однако при его установке следует учитывать, что при выключенном моторе крутить педали будет намного сложнее.
Если достаточно скорости около 30 км/час, то можно отдать предпочтение мотор-колесу с редуктором, мощность которого составляет 350 Вт. За счет этого механизма обеспечиваются условия для уверенного подъема в гору, а при езде с выключенным двигателем не будет создаваться дополнительное сопротивление. Также механизм обладает небольшими размерами и весом.

Установка электроколеса своими руками

В интернете существует множество статей о самостоятельном изготовлении и установке на велобайк мотор-колеса. Но насколько качественны и верно изготовлены такие детали, зависит от выполнявшего работу. Кроме этого, необходимо хорошо разбираться в принципе работы электроколеса. Намного практичнее и быстрее заказать уже готовый комплект и согласно прилагаемой инструкции установить.

Стандартный набор для перевоплощения велобайка в электровелосипед:

Мотор-колес, в зависимости от выбранного размера от 20 до 28 дюймов и различного электромотора, установленного на месте втулки колеса;
Батарея с замочком для безопасного крепления, имеющая различные габариты и место крепления. В зависимости от выбора батареи крепится на место багажника, на раму или под седлом;
Прибор с маленьким экраном или без него, для установления параметров езды и данных о состоянии батареи;
Дополнительные части комплекта (соединительные провода, ручки для переключения и торможения, устройство для зарядки батареи, сумку-чехол для батареи).

В основном все комплекты имеют стандартный набор, но различаются по некоторым критериям.

Первым делом снимают стандартное колесо и устанавливаем мотор-колесо, если предполагается заднеприводный, то в дальнейшем одеваем задние звезды.

Если мотор-колесо размещают на переднем колесе, то нужно позаботиться о надёжности всего велосипеда, особенно вилки. Осмотреть её целостность, возможность установки мотор-колеса, а именно ширину между штанами вилки, прочность крепления дропаутов. Закончив крепление электроколеса, удостовериться в его нормальной работе.

Провести монтаж батареи, контроллера, ручек скорости, панели управления и PAS системы, и провести соединение при помощи проводов между частями электровелосипеда. Свериться с инструкцией.

Выводы

Отвечая на вопрос, поставленный в первом абзаце скажу, что сэкономить можно, если вам не нужна скорость ниже 50% от максимальной и вы совсем не собираетесь крутить педали. Правда в этом случае, это уже электромопед. В любом случае не берите самое дешевое мотор-колесо. Только с планетарным редуктором. Это неплохой бюджетный вариант для городского велосипеда. Если же ваша цель — поездки по бездорожью по пересеченной местности с большими перепадами высот с форсированием препятствий в том числе путем переноса велосипеда на руках; если велосипед для вас в первую очередь тренажер, а не транспорт; если нужен легкий доступ к системе передач, ремонтопригодность и гибкость в модификации; если нужна большая дальность поездок за счет лучшей эффективности использования батареи, и вы готовы за всё это доплатить — ваш выбор кареточный мотор или mid drive.

У мотор-колеса слишком широкий рабочий диапазон скоростей, а электромоторы сложно сделать так, чтобы они одинаково эффективно работали на малых и высоких оборотах. Особенно это заметно на скоростях ниже 30% от максимальных. Вы вроде едете медленнее, энергии вроде тратиться меньше. Вот только на каждый 1 Вт механической мощности вы тратите 2 Вт электрической (если очень грубо). А на максимальных оборотах малину портит сопротивление воздуха и трение. Кареточный мотор можно легко держать вблизи своего максимума эффективности за счет переключения передач. Максимальная скорость вращения мотор-колеса маловата для эффективной работы электромотора. Для создания достаточного момента при таких скоростях приходится использовать больше магнитов и большую площадь магнитопровода. Поэтому они больше, тяжелее, а значит более прожорливее и еще менее эффективны. Планетарная передача в мотор-колесе призвана решить эту проблему. Но жёсткое сцепление накладывает уже механические ограничения. Если планетарка имеет не одну, а несколько скоростей, то цена такой конструкции приближается к цене кареточного мотора и уже не является преимуществом, хотя недостатки еще остаются. В любом случае прогресс не стоит на месте, а цены падают. Так что рано или поздно и по нашей улице проедет инкасатор.
