Велосипед с мотором от бензопилы: алгоритм изготовления

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

  • дифференциал от легкового автомобиля;
  • колеса от малолитражки;
  • звездочки и цепи от мотоцикла;
  • шестигранный полнотелый стальной профиль;
  • стальные уголки 50 мм;
  • жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

  1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
  2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
  3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
  4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Электрика

Для питающих аккумуляторов автор выбрал недорогие свинцовые на 12 В соединенные последовательно, предложив, как вариант размещение их в старой сумке от ноутбука. Ее можно прикрепить за седлом, сбоку от нашего устройства.

Для защиты движущего механизма нашего электровелосипед, можно закрепить металлические пластины по обоим бокам рамы.


Такая конструкция электровелосипед действительно проста, и практически не требует специализированного технического обслуживания. Все что вам понадобится, это вовремя заряжать батареи, и следить за скоростью на дорогах, ведь по заверениям автора она может достигать 35 км/ч!

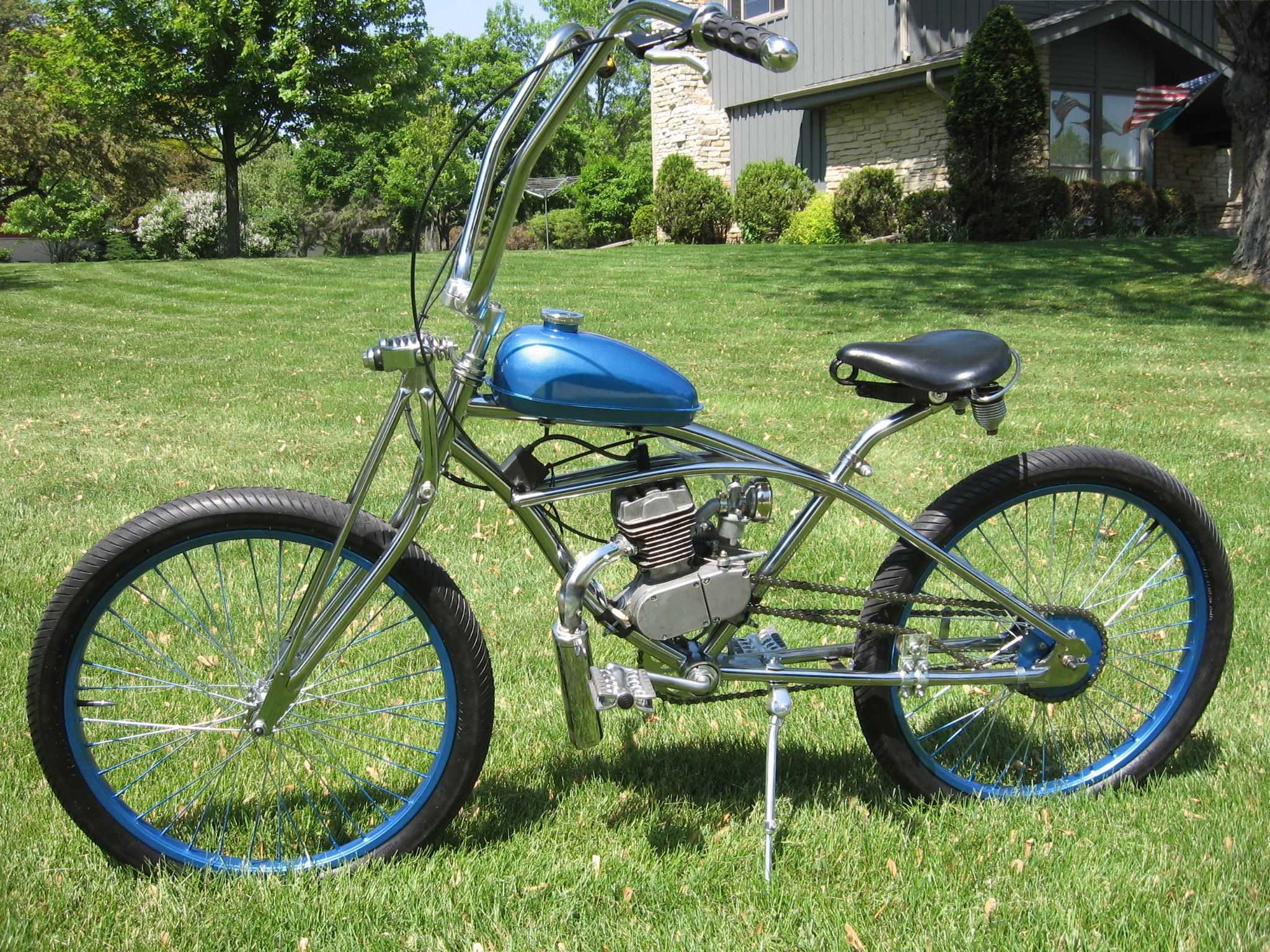

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

  • велосипед;
  • бензиновый мотор и бензобак;
  • аккумулятор;
  • шкивы или шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • крепежные хомуты.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

  • на верхней трубе – аккумулятор;
  • стык нижней передней и подседельной труб – двигатель;
  • рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

  1. Переднее передаточное колесо крепится к валу мотора.
  2. На втулку заднего колеса велосипеда крепится второй шкив.
  3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.

Если вместо используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

  1. Рабочий корпус мотора соединяется с аккумулятором.
  2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
  3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Как сделать электро-велосипед?

Установка электродвигателя позволяет уменьшить проблемы, которые могут возникнуть в процессе монтажа. Электродвигатель в рабочем состоянии можно снять с других конструкций, либо приобрести.

Желательно, покупать элемент, так как старые двигатели могут иметь другие показатели мощности, которые не подойдут для конструкции.

Установка электропривода может включать в себя несколько вариантов: использование необходимого количества мотор-колес с движком на разной передаче.

Мотор-колесо характеризуется наличием приводного механизма в центре элемента. При помощи проводов колесо крепят к системе управления. Преимущество такой конструкции в том, что трансмиссия не терпит серьезных изменений.

По возможности, некоторые устанавливают несколько мотор-колес. Установка не занимает много времени, при условии, что велосипед поддается монтажу. Единственным недостатком считается слабая схожесть конструкции с мопедом.

Для того чтобы собрать настоящий электрический мопед, не требуется выхлопная труба. Это увеличивает надежность конструкции.

Собрать двигатель самостоятельно довольно таки проблематично, поэтому лучше ставить готовый мотор.

Правила сборки:

  1. На оси каретки устанавливают новую звездочку и шкив для передачи при помощи ремня.
  2. Под сидением находится труба, к которой крепят вал со шкивом.
  3. Шкивы крепятся ремнем.
  4. К главному питанию вал подсоединяют через специальные провода.
  5. От аккумулятора провода проводят непосредственно к рулевой части.
  6. Аккумулятор обычно располагается либо на багажнике, либо на нижних трубах.

Порядок действия электродвигателя состоит в таких приемах:

  • После включения, валик вращения цепляется за покрышку колеса, тем самым подталкивая его к действию.
  • Шкивы передают крутящий момент вместе со звездочкой. Таким образом, в работу включается трансмиссия.
  • За счет переключения передач происходит изменение крутящего момента, но скорость вращения валика сохраняется на одном уровне.

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • дрель со сверлами по металлу;
  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • уровень;
  • молоток;
  • антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

«Сборка у меня заняла три дня (естественно, помимо нее, занимался и другими делами). Чертеж не делал, всё на глаз. Сиденье взял от «Урала», колеса от мини Риги. На Алиэкспресс заказал ручку газа и амортизатор под седушку, получилось всё очень удобно. Использую свой новый мопед для покатушек, и чтобы быстро добираться с места на место. Хорошая вещь — дешево и надежно».

«Я ставил на свой самодельный мотоцикл три колеса, движок установил позади сиденья. Конструкция получилась устойчивая и с отличной проходимостью, в том числе по бездорожью и снегу. Оснастил колесами с тракторными протекторами, таким образом и решил вопрос быстрого передвижения на местности».

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

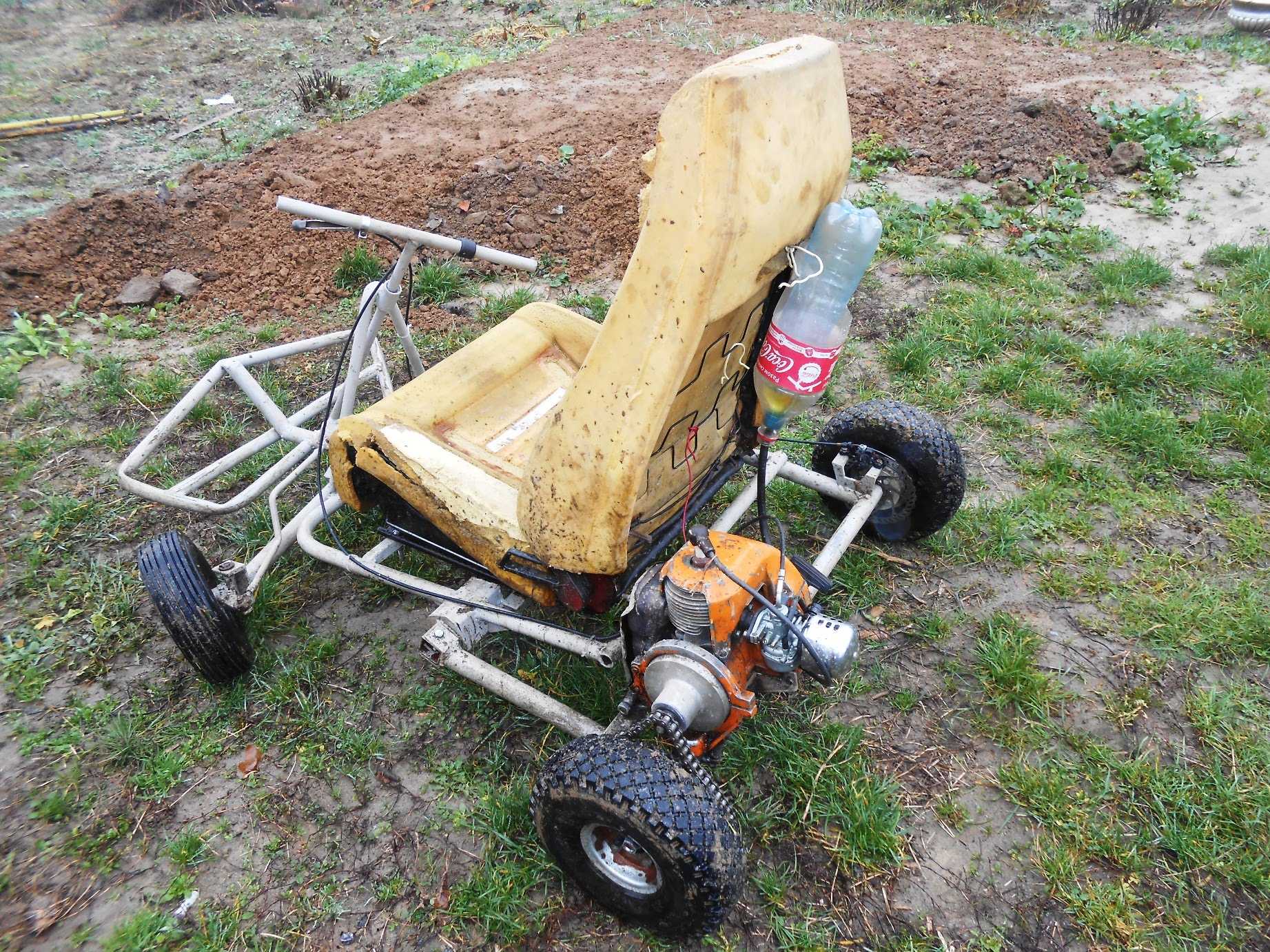

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

  1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
  2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
  3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
  4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
  5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
  6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

  1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
  2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
  3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Самодельный велосипед с мотором — Велобаджо

Если вы загорелись желанием сделать велосипед с мотором своими руками, то готовьтесь к тому, что вам придется немного потрудиться. В этой статье расскажем, как установить мотор колесо на велосипед и как сделать велосипед с мотором от бензопилы своими.

  • Велосипед с мотором своими руками: установка мотор колеса
  • Велосипед с мотором от бензопилы своими руками

Самым простым и доступным способом сделать велосипед с мотором своими руками является установка мотор колеса. Подключение мотор колеса — это не такая простая задача, как может подумать человек, никогда с этим не сталкивавшийся. Самой трудной частью данного процесса является подключение электрики.

Купив мотор-колесо, вы становитесь так же обладателем контроллера, системы Pas, ручки «газа», зарядного устройства и ручки тормоза, которые идут в комплекте.

Поскольку работать мотор-колесо заставляет переменный ток, необходимость контроллера обусловлена потребностью преобразовать постоянный ток от АКБ в переменный.

На специальных тормозных ручках расположен микровыключатель, созданный для того, чтобы отсекать ток питания от мотора в момент торможения.

Для собственноручной установки мотор колеса, понадобится выполнить следующие действия:

  • Первым делом, нужно поставить велосипед колесами кверху, и провести демонтаж старого заднего колеса. На место старого колеса нужно будет установить новое колесо с электромотором. Мотор-колесо устанавливается так, чтобы пучок силовых проводов находился слева, по направлению движения велосипеда. Если это требование не будет учтено, то мотор-колесо просто будет крутиться в другом направлении.
  • После закрепления мотор колеса, потребуется закрепить батареи на велосипедную раму и подключить контроллер. Подключая контролер, очень важным моментом является его дополнительная изоляция. Можно, к примеру, защитить прибор целлофановым пакетом.
  • Далее ведется подключение остального оборудования. Не стоит забывать, что всю электронику нужно подключать к АКБ через плавкий предохранитель на 20А, он не даст системе сгореть, если случится короткое замыкание. Подробную схему по монтажу и подключению вы найдете в комплекте поставки мотор колеса.

Велосипед с мотором от бензопилы своими руками

Со временем, многим велолюбителям надоедает просто крутить педали, и их инженерный талант и фантазия толкают их на такой шаг, как установка двигателя на велосипед. В качестве «донора» для мотора отлично подойдет бензопила. Но вот, как собрать велосипед с мотором от бензопилы своими руками? В этом и попробуем разобраться.

Возьмем двигатель от бензопилы, мощность которого равна 1,5 л.с. Многие усомнятся, что мотор такой мощности сдвинет с места велосипед со 100-килограмовым велосипедистом, но, поверьте, не стоит беспокоиться: велосипед будет без труда разгоняться и набирать скорость 30–35 км/час.

Ради справедливости, нужно сказать, что разгон быстрым не назовешь, но езде это не мешает. Что хорошо, так это то, что с таким мотором вы почти не будете чувствовать запах бензина, что делает возможным такую опцию, как хранение дома.

Естественно, во время езды раздается треск, как от обычной бензопилы, что означает, что двигаться вы будете с довольно громким звуком.

Крепление втулки, к которой осуществляется натяжение ремня от двигателя, выполняется специальными шайбочками и винтиками. Существуют втулки различных диаметров для разных колес: от самых маленьких до просто огромных, под 28-дюймовые колеса.

Внутри у данных втулок прорезиненная поверхность. Исходя из сказанного ранее, не сложно догадаться, что приводной ремень нужно подбирать, учитывая диаметр втулки и диаметр колеса. Важным моментом является и то, что втулка должна быть закреплена ровно, исключая любые перекосы.

Рычаг «газ». Его управление производится при помощи тросика, регулирующего угол, на который отклонится заслонка в карбюраторе двигателя. Данный рычаг похож на тормозной от велосипеда, это значит, что газовать вы будете, не поворачивая ручку, как в мопеде, а нажимая на рычаг, как в бензопиле.

Подытожим результат, который вы должны получить: великолепный мотовелосипед по низкой цене. Очень шустрый и приносящий море удовольствия. Хотя, в подобном варианте есть и свои минусы: из-за шума, каждая собака в дачном поселке считает вас личным врагом, пытаясь вас догнать и укусить!
