Причины
Схема работы переключения скоростей подразумевает перекидывание цепи. После того как манетка была дернута, нужно прокрутить педаль, только после этого цепь перейдет на другую звезду. Посторонние звуки и щелчки при переключении могут говорить о том, что нужна настройка перекидки.
Почему может не переключаться скорость:
- износились цепь или кассета;
- изогнулся петух;
- люфт переключателя;
- наличие повреждений у тросиков и рубашек;
- не проведена регулировка переключателя либо предыдущая настройка сбилась;
- поврежден трос перекидки (он может растянуться, порваться или быть близким к тому, чтобы разорваться);
- сломан переключатель;
- сломана пружина в переключателе;
- сточены зубцы роликов;
- цепь загрязнена, что мешает ей свободно перекидываться.
Поэтому при возникновении проблем с переключением, необходимо внимательно проверить каждую из возможных причин поломки. В большинстве случаев причина кроется в отсутствии регулировки или всему виной загрязнения. Детали могут изнашиваться только при долгосрочном и интенсивном использовании.
Как настроить задний переключатель скоростей
Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.
Рассматриваемый процесс нужно проводить поэтапно.
Подготовка
Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.
Освобождение тросика
Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.
Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.
Установка предела хода на самую маленькую звездочку
Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.
Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно
Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.
Регулировка натяжения троса
Такая регулировка выполняется буквально в 2 действия:
- Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
- Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.
Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.
Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении
Установка предела хода на самую большую звездочку
Делается все строго по инструкции:
- Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
- Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
- Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.
Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение
Регулировка натяжителя цепи
Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:
Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.
Как работает переключение передач
Для того чтобы передвижение на велосипеде было максимально быстрым и наиболее комфортным, несмотря на разный тип трассы, ландшафт, горы, спуски, производители снабжают велотранспорт современными переключениями передач скоростей.
Эти механизмы максимально снижают нагрузки (на тяжелых этапах пути), а также позволяют их регулировать. Освоив грамотную смену скоростей, велосипедист уже может легко подбирать наиболее удобный темп езды, при этом затрачивать минимальное количество энергии.
Регулировка скоростей происходит так:
- Современные велобайки имеют 1-3 звездочки спереди и 7-12 (кассетных) сзади;
- Звезды соединены цепью;

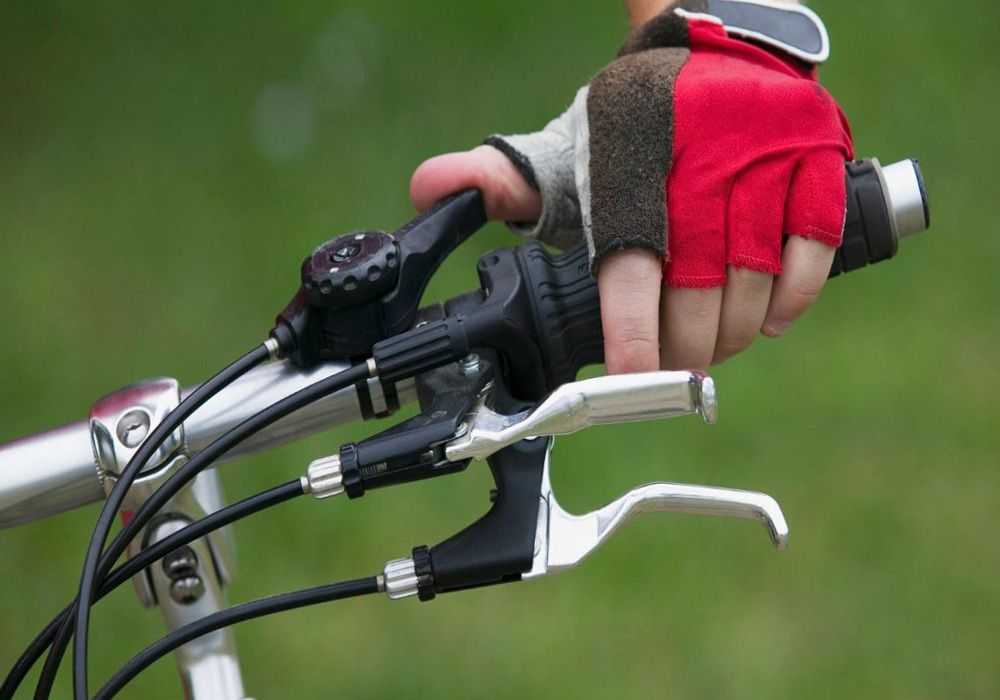

- Расположенные на руле манетки обеспечивают смену передаточных чисел: в правой стороне регулировка цепи на задней звезде, в левой стороне – на передней;
- Соединяются элементы на раме и руле тросами.
Цепь переходит на нужную звезду (скорость) в момент переключения манеток. Настройку производят корректно, учитывая определенную совместимость комбинаций задних и передних звезд – иначе возможны поломки. Регулирование должно быть плавным, без рывков, и только на движущемся байке.
Передние звезды меняют в зависимости от сложности дороги:
- Самая большая звезда предназначена для движения на велосипеде по ровному дорожному покрытию – шоссе;
- Переключение передачи на среднюю звездочку совершают на ухабистых дорогах, с частыми виражами;
- По бездорожью и песчаным, грязным трассам велотранспорта меняют на маленькую звезду.
Так как каждой из передних звездочек велосипеда соответствует комплект задних, то регулируя манетки, следует знать:
- самая большая задняя звезда – первая, и несколько последующих комбинируются с передней маленькой, эта настройка уместна на горных тропах, спусках;
- средние передачи с 4 по 6 задние звезды – используют в тандеме со средней передней звездой, для движения по пересеченной местности, неровностям;
- самые маленькие звездочки 7-9 работают в паре с большой передней – их используют при езде по ровным, прямым дорогам.
Переключение скоростей велосипеда совершают до въезда в определенную зону и после выезда из нее.
Типы переключений могут быть:
- внешние – распространенные, располагаются спереди и сзади;
- внутренние – редкие, имеют переднюю, заднюю звезду и цепь, устройство внутри задней втулки.
Встречаются и смешанные передачи велосипедов.
Правильная установка переднего переключателя
Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей
Очень важно сделать это правильно
- перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
- Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
- Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
- Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
- Отрегулировать степень натяжения троса.
- Расположить цепь близко к внутренней стороне рамки.
Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки
Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.
Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.
Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.
Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:
- Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
- Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.
</index>
Все современные спортивные байки изготавливаются многоскоростными. Чтобы они работали полноценно, систему оснащают специальными перебрасывателями. Правда, периодически должна производиться их настройка. Отдельного внимания заслуживает регулировка переключения скоростей на велосипеде Shimano, пользующемся популярностью у спортсменов. Сложностей с этим не возникнет, если внимательно изучить инструкцию.
Передний переключатель скоростей на велосипеде
Переход к настройке этого механизма возможен лишь тогда, когда настроен задний переключатель
Эту особенность важно учесть перед началом проведения работ. На рисунке №2 отмечен переключатель (округлой формы, черного цвета)
Рис. 2 Регулировка переднего переключателя скоростей
Цепь нужно оставить на средней звезде переднего блока, а в заднем блоке установить на большую звезду. Если наблюдается трение цепи, то снова задействуйте регулятор L. Чтобы настроить ограничитель Н, цепь перемещается на самую большую звезду спереди и самую маленькую сзади. Регулятор поможет установить цепь в оптимальном положении без трения и излишнего натяжения цепи. По окончанию работы обязательно проверьте качество его выполнения.
Внешний тип переключателей скоростей
Самые распространенные переключатели – это внешние. Работают они по очень простому принципу. Через металлическую рамку проходит цепь. Когда нужно переключиться с одной звездочки на другую, рамка сдвигается в нужную сторону. Она тем самым перемещает цепь на следующий уровень. Так и происходит процесс переключения. Настройка переднего переключателя велосипеда такого типа будет самой легкой, так как конструкция механизма очень проста.
Крепится такой передний переключатель с помощью хомутов. Они тоже отличаются между собой по диаметру подседельного штыря. Также иногда используются пластины крепления к каретке. Они в основном устанавливаются на нестандартные рамы.
Данный тип имеет свои плюсы и недостатки. К положительным моментам можно отнести то, что они имеют малый вес, что является несомненным плюсом. Также если использовать качественные смазки, можно свести действие силы трения к минимуму. Простота конструкции делает ее пригодной к ремонту и дешевой, что и является компонентом популярности. Из минусов можно выделить то, что трансмиссия очень подвержена воздействию природных условий. Налипшая грязь и пыль значительно сокращают срок эксплуатации. Чтобы увеличить ресурс цепи, нужно постоянно обслуживать трансмиссию: чистить от грязи, смазывать и заменять звенья.
Диагностика текущего состояния
Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.
Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю
Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.
К сведению. Дополнительная натяжка – это подтягивание троса в текущем режиме с помощью триггера на манетке. К примеру, вы переключаете цепь с первой звезды на вторую, клацая ручку до цифры «2». Цепок трется о рамку, но не переходит на соседнюю зубчатую шестерню. Тогда вы поднатягиваете тросик, немного утапливая рукоятку в сторону включения третьей передачи, но не включая ее, и цепочка свободно переходит на звезду №2.
Лишний раз убедиться в том, что дело именно в силе натяжения троса, поможет перебор скоростей в обратном порядке. В этом случае переход с 3-ей на 2-ю или со 2-й на 1-ю четок и быстр.
Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.
К сведению. Ход барашки ограничен 5-ю – 6-ю оборотами. Если этого запаса недостаточно, то подтяните трос на самом переключателе, открутив болт крепления тросика. Перед зажиманием, закрутите барабан на манетке до упора, а затем отпустите на 1 оборот. Снова повторите процедуру регулировки барашком.
Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.
Отчего цепь не перебрасывается на переднюю большую звезду
Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:
Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).
Почему передний переключатель трется о цепь
Чтобы понять, в чем дело, одного такого симптома недостаточно.
Уточните, на какой именно передаче трет:
- Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
- Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
- Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.
- К сведению. Цепка может задевать за рамку на любой передаче, если грани рамочной конструкции не параллельны звездам.
Типичные неисправности, причины, симптомы и исправление
Почему не работают откатные ворота? В таблице ниже отражены характерные причины 90% неисправностей откатных и сдвижных ворот и автоматики, их исправление (ремонт) и профилактика.
Фото внизу: Тестирование системы электропитания при выходе из строя автоматики из-за перепадов напряжения в сети. Плата не реагирует на подачу электричества. Требуется замена платы.
Профилактика поломок откатных и сдвижных ворот
Чтобы свести поломки ворот к минимуму, соблюдайте следующие правила:
— Проезжайте только через полностью открытые ворота, чтобы не задеть их машиной; следите, чтобы в зону движения и конструкцию ворот не попадали посторонние предметы.
— Обращайте внимание на звук ворот при их открытии и закрытии. Нехарактерные шумы могут быть симптомом возникших проблем. — Регулярная смазка подвижных частей ворот предупреждает неполадки
Каждые 3 месяца на подвижные части следует наносить средство WD-40. Смазку надо наносить на чистую поверхность тонким слоем
— Регулярная смазка подвижных частей ворот предупреждает неполадки. Каждые 3 месяца на подвижные части следует наносить средство WD-40. Смазку надо наносить на чистую поверхность тонким слоем.
— Регулировка полотна ворот также помогает избежать поломок. В отличие от смазки, которую хозяин может произвести сам, регулировка должна выполняться квалифицированным персоналом.
— Обеспечьте своевременный регулярный осмотр и профессиональное техобслуживание (1-2 раза в год). Смазку и регулировку электропривода должен делать только опытный специалист!
— При необходимости профессионального ремонта (технического, сервисного обслуживания) автоматики ворот обращайтесь к квалифицированным мастерам, способным обеспечить герметичность короба автоматики ворот.
— Содержите ворота в чистоте. В холодное время года очищайте их от снега и льда — не допускайте скапливания снега на зубчатой рейке и в зоне отката полотна.
— Если у Вас автоматические ворота, регулярно осматривайте всю систему автоматического управления; проверяйте электропроводку и кабели. Все выявленные изношенные элементы должны заменяться. Ослабленные гайки следует закручивать. Постарайтесь защитить электросеть от перепадов напряжения при помощи стабилизатора напряжения. Если у Вас установлены электромагнитные концевики, необходимо следить за их сохранностью.
Самопроизвольное переключение
Иногда случается так, что при силовом педалировании педали проскакивают вперёд. Чаще всего это происходит, когда велосипедист крутит педали стоя. В принципе, это можно назвать ещё одной причиной, по которой стоит лишний раз переключиться на низкую передачу, оставшись в седле, чем прыгать на педалях, оставаясь на высокой передаче.
Тем не менее, прокручивание педалей, проскакивание цепи мимо нужной звезды или самопроизвольное переключение передач крайне редко являются следствием поломки непосредственно самого переключателя скоростей.
Для диагностики и последующего решения проблемы сначала нужно точно понять, проскакивает ли цепь мимо звезды или передачи переключаются сами по себе:
- Проскакивание подразумевает перепрыгивание цепи на соседнюю звезду под нагрузкой. После перескакивания цепь обычно возвращается на первоначальную звезду. Это явление, как правило, говорит о том, что сильно изношена цепь или шестерёнки. Проскакивание цепи обычно наблюдается на более мелких звёздах сзади, совместно с использованием маленькой ведущей звёзды спереди.
Проскакивание цепи также может быть вызвано заевшими звеньями цепи. - Самопроизвольное переключение скоростей по ощущениям похоже на проскакивание, за исключением того, что цепь в этом случае не возвращается на исходную звезду. Это явление может быть следствием гибкой рамы и повышенным коэффициентом трения троса.
Внимательно осматриваем переключатель и кассету звездочек
Очищаем ролики заднего переключателя от смазки и грязи, и делаем дефектовку. Сдвиньте рукой задний переключатель в положение “между звездочками”, и проверьте – насколько сильно качается направляющий ролик. Если направляющий ролик (который ближе к звездочкам) болтается и люфтит “от звезды до звезды” – то… печаль-тоска. Вам придется отремонтировать задний переключатель велосипеда. Иначе нормально настроить задний переключатель, к сожалению, не получится.
Так же осматриваем задние звездочки (8-11 штук). Чаще всего, крайние звездочки (самая маленькая и самая большая) будут в порядке, потому что на них вы ездите меньше всего. А вот центральные звездочки будут сильно сточены. Это, конечно, не сильно влияет на качество переключения передач, но у вас могут наблюдаться “проскоки” цепи через зубья. В результате вам придется снять кассету звездочек с колеса велосипеда. А потом заменить ее либо полностью, либо самые сточенные звезды.
Если вы обнаружили, что звезды “съело” цепью, и она растянулась – самое время замерить ее растяжение. А так же подумать либо о покупке новой Campagnolo Record – цепи на 8500км, либо взять три подешевле, и заняться ротацией цепей с заменой каждые 750 километров. Этим вы продлите срок службы как задних, так и передних звездочек. Если…
“Если что” – то звезды и цепь нужно менять одновременно. Потому что если вы поставите новую, нерастянутую на “съеденно-растянутые” звезды – ваша цепь очень быстро растянется. И растянется она до состояния звездочек, даже если вы будете корректно заниматься чисткой и смазкой велосипедной цепи.
Верно и обратное. При установке нормальных звездочек и сохранении “растянутой” цепи – цепь будет “перескакивать” через зубья и быстро их сотрет до своего убитого состояния. После замены нужно будет отрегулировать задний переключатель.
