Правильный выбор велосипедной вилки

Почему Rock Shox?

Без сомнения, Rock Shox делают очень хорошие велосипедные вилки, независимо от их уровня. Достаточное количество внимания уделяется всем моделям, выпускающимся в данный момент. Среди вилок этой фирмы что-то для себя найдут и обычные любители покрутить педали, и заядлые гонщики, которые гонятся за каждым лишним граммом веса и богатым функционалом.

В отличие от Fox, здесь нет сверхвысокой накрутки цены за бренд, поэтому продукция доступна и простым смертным. В целом, все вилки Rock Shox довольно хорошего качества, за исключением некоторых технических аспектов, которые пока не доведены до идеала.

Настраивать и ухаживать за вилками довольно просто. На официальном сайте присутствуют мануалы по полному самостоятельному обслуживанию. Практически на всех воздушных вилках присутствует таблица зависимости давлений от веса, что существенно ускоряет подкачку пружины.

Какое давление забивать в вилку

В мануалах к вилкам всегда есть таблица давления и веса ездока. Эти таблицы можно сразу отправлять в туалет, потому что я еще не видел ни одного случая, когда цифры были бы реальными.

Давление оказывается завышенным, из-за чего вилка не сможет отрабатывать «мелочь», и я подозреваю, что такие цифры даются для того, чтобы вилку было невозможно «пробить».

Поэтому единственный реальный способ накачать вилку под свой вес — это выставить сэг в 15-20% (для кросс-кантри) от хода подвески. Например, у вас вилка с ходом 100 мм, значит 15-20 мм должно уйти на сэг.

Сэг — это разница в ходе подвески между пустым велосипедом и с сидящим ездоком. Говоря человеческим языком, сэг — это то, насколько проседает вилка после того, как велосипедист сядет в седло.

Для того, чтобы выставить нужный сэг, накрутите насос на ниппель воздушной камеры, накачайте давление под свой вес, которое указано в мануале (завышенное) и садитесь в седло, уперев руль в стену.

Удобно, если ваш товарищ сразу же будет смотреть, сколько нужно выпустить воздуха, чтобы достичь нужного сэга. Можно справиться и одному, нарисовав маркером точку на ноге в нужном месте (на некоторых вилках есть резиновое кольцо на ноге — сэгомер).

Если сэг (проседание подвески) будет меньшим, чем нужно, то вилка будет плохо справляться с «мелочью», если большим, то это приведет к раскачке при педалировании и возможному «пробою».

Процесс снятия вилки велосипеда

Процедура обслуживания вилки начинается с банального демонтажа этого элемента. Хотя действия довольно просты, запишем их в виде определенного алгоритма.

  1. Первый этап – демонтаж колеса. Предварительно перевернув байк, снимаем переднее колесо.
  2. Потом приступаем к демонтажу руля, не забывая при этом вынос и рулевую трубку.
  3. Вилку снимаем так, чтобы не разлетелись детали подшипника. Детали опорного корпуса снимаются со штока при помощи острого предмета.
  4. Теперь разбираем вилку. Для примера возьмем распространенную пружинно-эластомерную подвеску.
  5. Используя шестигранник, выкручиваем нижние болты креплений.
  6. Демонтируется болт, который регулирует натяжение пружины.
  7. Извлекаем эластомер.
  8. Следующий шаг – отделение штанов.
  9. Из них нужно извлечь пыльники и башинги, используя обычную отвертку.
  10. Все элементы промываются в керосине и оцениваются на предмет повреждений.
  11. Поврежденные части заменить новыми, остальные смазать.
  12. Процедура сборки происходит в порядке обратного процесса.

Как снять велосипедную вилку

Ниже будет представлена подробная инструкция по демонтажу передней амортизационной вилки с поясняющими картинками.

  1. Первым делом выполняем подготовительные работы, а именно откручиваем все, что крепиться к вилке. В нашем случае это калипер тормозной системы, а также гидролиния передних дисковых тормозов, которая крепится зажимом к штанам вилки. Если у вас установлены тормоза типа V-brake, то демонтируем их. Это также касается датчика скорости, идущего от велокомпьютера, переднего крыла и т.д.

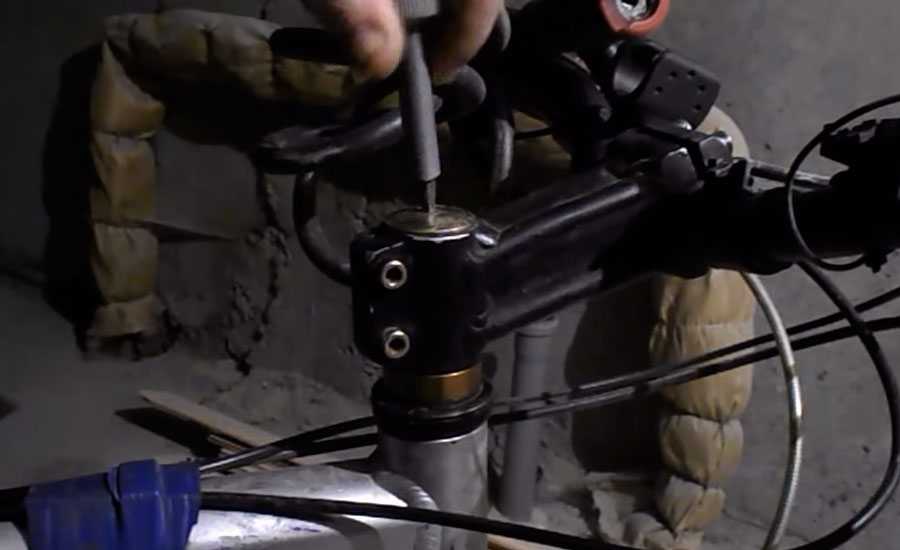

  2. Откручиваем болты, фиксирующие вынос на рулевой трубе, а затем выкручиваем болт якоря вилки велосипеда.
  3. Аккуратно снимаем руль вместе с выносом и опускаем его вниз. На данном этапе следует действовать аккуратно, дабы не повредить гидролинии или случайным ударом металлических частей руля о раму не поцарапать последнюю.
  4. Снимаем проставочные кольца и направляющую гильзу (конус). Для этого аккуратно поддеваем ее небольшой плоской отверткой в районе пропила. Затем достаем верхнее кольцо качения, и верхний подшипник. Все данные действия иллюстрированы картинками ниже.
  5. Все операции выполнены и теперь можно аккуратно извлекать рулевую трубу из стакана. После этого нам осталось достать подшипник, нижнее кольцо качения и снять переднее колесо. Для этого мы ослабляем эксцентрик или откручиваем фиксирующие болты (в зависимости от типа крепления). На этом процесс снятия вилки велосипеда завершен.

Правила самостоятельной замены вилки

Чтобы заменить вилку, совсем не обязательно обращаться в мастерскую. Эти манипуляции не составит труда выполнить самостоятельно. Тем более, что набор инструментов в процессе замены требуется самый минимальный. Поможет справиться с этой задачей поможет детально описанная инструкция. Демонтаж старой вилки производится по такой схеме:

  1. Изначально следует отжать расположенные по бокам винты.
  2. После этого полностью необходимо выкрутить крепежный элемент рулевого штыря.
  3. Затем уже вынимается из вилки руль.
  4. При наличии даже незначительных загрязнений поверхность тщательно очищается.
  5. Фиксирующую шайбу необходимо поддеть с помощью отвертку и затем аккуратно извлечь.
  6. Теперь уже демонтируется непосредственно сама вилка. С этой целью нужно немного приподнять раму.
  7. Корону аккуратно необходимо отделить от штока. Чтобы произвести данные манипуляции, нужно выбить кольцо соединения.

Процесс демонтажа, по сути, ни малейших сложностей не вызывает

Главное, проявить осторожность. В противном случае есть риск повреждения определенных деталей

Когда же демонтаж завершен, можно смело устанавливать новое изделие. Для достижения отличного результата, достаточно придерживаться такой инструкции:

  1. Первым делом следует надеть кольцо на стык.
  2. После этого производится обхват поверхности с помощью разводного ключа.
  3. Путем выполнения ударов кольцо максимально равномерно должно быть запрессовано.
  4. Затем необходимо смазать поверхность стопора.
  5. На следующем этапе на нужное место нужно произвести укладку шариков подшипника.
  6. Теперь уже необходимо максимально аккуратно вставить в стакан шток.

Придерживаясь этой инструкции, произвести монтаж вилки не составит труда. В дальнейшем ей лишь нужно обеспечить регулярное обслуживание, чтобы она прослужила максимально длительный срок.

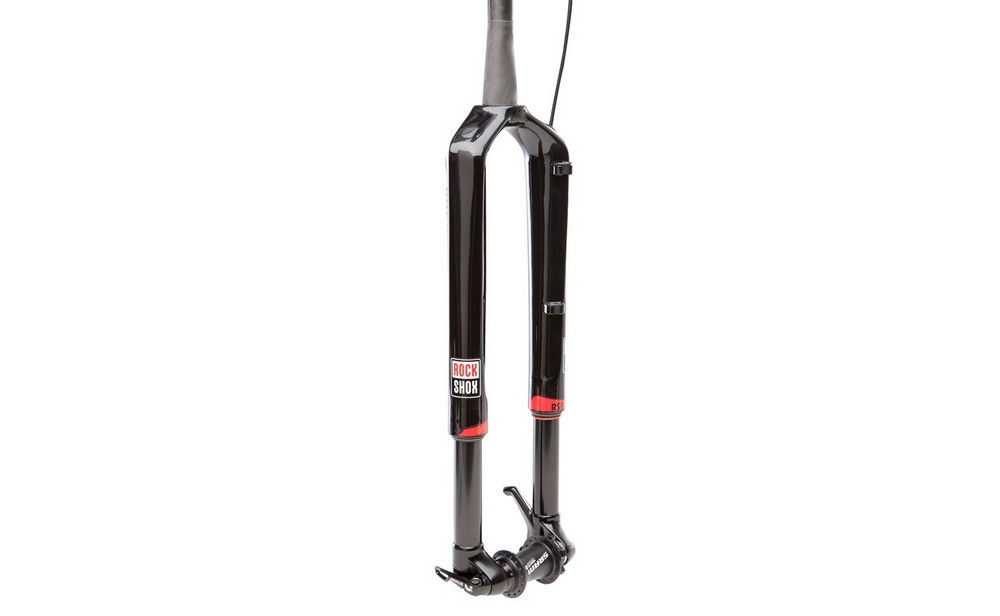

Rock Shox Reba – выбор истинных ценителей велоспорта. Это качественная и надежная вилка, хорошо зарекомендовавшая себя в кругу велосипедистов. При соблюдении правил ухода за ней, своевременном обслуживании, она прослужит верой и правдой далеко не один год. Естественно, что при этом удастся получить от езды массу удовольствия. Главное, приобретать данное изделие в проверенных магазинах, чтобы не купить подделку. Она всем вышеперечисленным характеристикам соответствовать не будет.

Обзор технических характеристик

Перед покупкой вилки Рок Шок Реба следует ознакомиться со всеми ее характеристиками. Среди главных из них стоит выделить следующие:

  • ход подвергается регулировке и варьируется от 120 до 140 мм;
  • шток в диаметре составляет 1-1/8 дюймов. Этот параметр крайне важен при замене велосипедной вилки;
  • тормоза устанавливаются дисковые. Они характеризуются повышенной эффективностью в ходе эксплуатации и способны прослужить максимально длительный срок;
  • оптимальный диаметр колес в данном случае равен 27,5 дюймам;
  • в конструкцию входит воздушная пружина. Она способствует погашению практически любых неровностей;
  • в ходе обслуживания время от времени следует накачивать воздух;
  • при изготовлении рулевого штока применяется алюминий;
  • корона представлена кованного вида;
  • диаметр диска достигает максимум 2,15 см.

Именно за счет таких характеристик вилка Rock Shox Reba распространена столь широко. Устанавливают ее на огромном количестве самых разнообразных байков, относящихся к разряду дорогостоящих.

Алгоритм демонтажа

Заранее стоит подготовить несколько инструментов для работы: гаечный ключ, небольшой молоток, пассатижи, газовый раздвижной ключ маленького размера, плоскую отвертку. Поскольку придется использовать масло, понадобится ненужная ветошь, а чтобы не перепачкать руки — перчатки. Чтобы демонтировать вилку, удобнее всего закрепить байк на специальной стойке-крепеже. Если ее нет, велосипед располагают вверх колесами (это не очень удобно, потому что руль нужно будет снять). Порядок работы:

С вилки, колеса удаляют грязь.
Отсоединяют тормоза и весь комплект проводов и других устройств, прикрепленных к вилочным «штанам».
Если на велосипеде установлены тормоза V-brake, достаточно разжать его колодки, если дисковые — нужно открутить калиптер, то есть сам тормоз, а затем открепить гидролинию от вилки.
Убирают со «штанов» датчик скорости, крылья.
Отсоединяют руль (поскольку на нем находится крепление гидролинии и другие тросики, не стоит пытаться полностью убрать руль, достаточно отжать на его выносе боковые и выкрутить якорный болт), аккуратно снимают, не повредив другие механизмы.

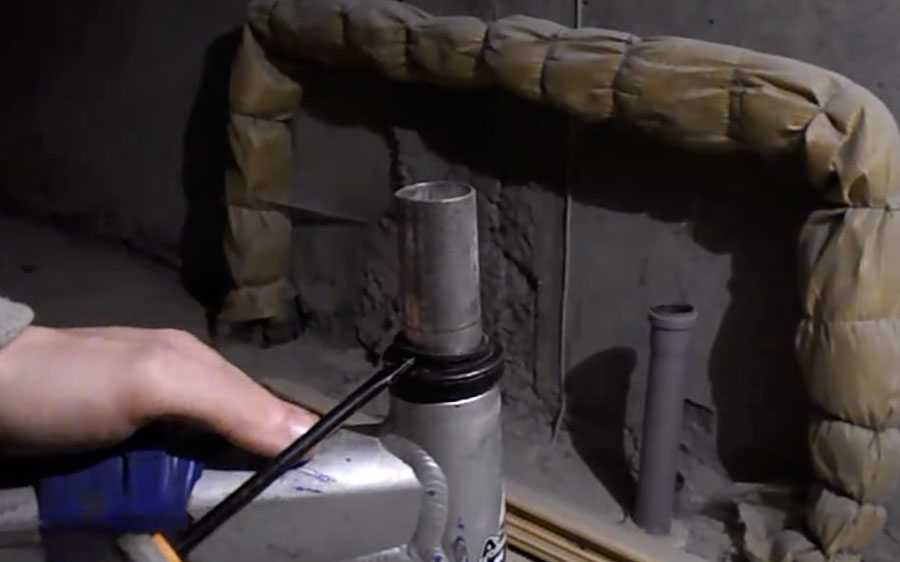

Чтобы снять велосипедную вилку, отверткой или любым тонким острым предметом поддевают фиксирующую металлическую шайбу выше стакана.
Таким же инструментом выпрессовывают уплотнительную прокладку, которая находится под шайбой

Отодвинув кольцо от края стакана, аккуратно вынимают его руками.
Раму велосипеда приподнимают и осторожно, не растеряв подшипники, вытягивают снизу переднюю вилку.

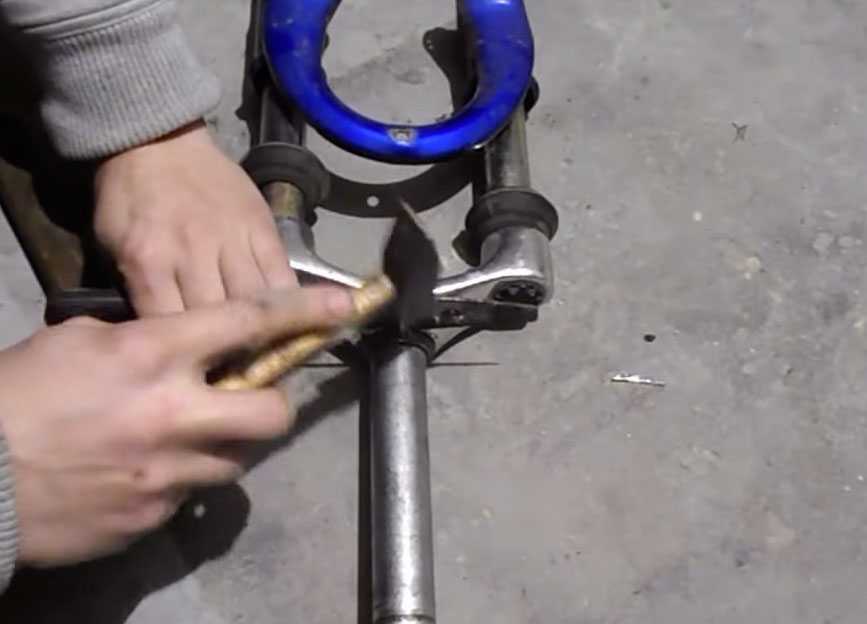

Чтобы отделить корону от штока, выбивают соединительное кольцо.
Используя плоскую отвертку и легонько постукивая по ней молотком, отделяют кольцо от края вилки. Для облегчения снятия под ним впереди и сзади есть маленькие ложбинки.

Открутить крепления руля и снять егоАккуратно снять фиксирующую шайбуОтделить корону от штока

Зачем необходимо настраивать вилку, как часто это нужно делать

Регулировка передней вилки необходима после первой установки или после обслуживания. В основном для того, чтобы настроить ориентируются на вес велосипедиста. Передние амортизаторы для велосипеда рассчитаны на массы человека от 75 до 90 кг. При большем весе человека пружина внутри переднего амортизатора может пробить свой корпус. Но если ваш вес меньше (около 50-60 кг), то проседания не будет и требуется воспользоваться настройками, предлагаемыми на вилке.

В зависимости от разновидности (пружинная или воздушная) вилка велосипеда потребует особых настроек. Чаще всего минимальная регулировка предполагает её блокировку и установку жёсткости или других дополнительных параметров для того, чтобы настроить нормальную работу вилки:

  • Блокировка (LockOut) предполагает полное отключение функций вилки во время езды. Расположена сверху на одной из разделений на ноги. По прямой на трассе не всегда нужна её работа, так как в скором времени постоянное действие вилки повлечёт обслуживание её. Но это не значит, что при каждом коротком, ровном участке необходимо делать блокировку, иначе внутренний механизм перестанет нормально функционировать. Независимо от вида переднего амортизатора;
  • Установка жёсткости (Preload) на пружинной вилке регулирует её сжатие. Что впоследствии скажется на её работе. Из-за установленных ограниченных функций амортизатор прекращает поглощать мелкие препятствия на дороге. То есть сила действия увеличивается на некоторое значение, но изначально установленный ход при этом не поменялся. Лучшим вариантом будет приобрести новую пружину, если такие предусмотрены у производителя или купить новую подходящую вилку, соответствующую вашим требованиям и велосипеду;

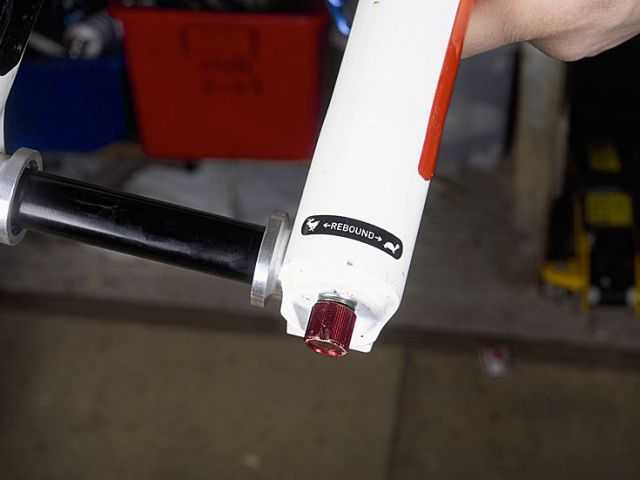

  • Сжатие и отскок (Compression & Rebound). Без наличия демпфера пружина бы быстро выстреливала при неровностях, а такая настройка даёт возможность настроить вилку. Не стоит ставить на максимум, иначе при частых кочках она просто не справится. Нужно подгонять регулировку под себя используя определённый участок с быстрым спуском и некоторыми неровностями. И отрабатывать езду на нём меняя положения ручки для более мягкой работы, найти момент где передняя вилка велосипеда не бьёт при отскоке, но при этом не будет затупляться работой демпфера;
  • Компрессия (Compression) бывает двух видов: высокоскоростная или низкоскоростная. Чаще всего они совмещены. Размещается на правой ноге вместо блокировки. Параметр регулирует реакцию на кочки и ямки переднего амортизатора. Чем больше он закручен, тем меньше реагирует амортизатор на неровностях. К тому же это уменьшает раскачку велосипеда вовремя педалирования. Чаще всего этот параметр закручивают в плюс, для лучшего педалирования.

Кроме, стандартных настроек переднюю вилку подгоняют под владельца велосипеда при помощи установки сэга. Обозначение разницу между свободной вилкой и под действием веса велорайдера. То есть сидя на велосипеде ноги передней вилки уходят в штаны, собственно этот кусочек и называется сэгом, измеряющийся в процентах. Вилки с различным ходом имеют разное значение сэга. Для даунхилла с ходом 200 мм вики сэг будет до 35%, для средних велосипедов (ход 120-160 мм) 25-30 %, для кросс-кантрийных (100 мм) до 15%.

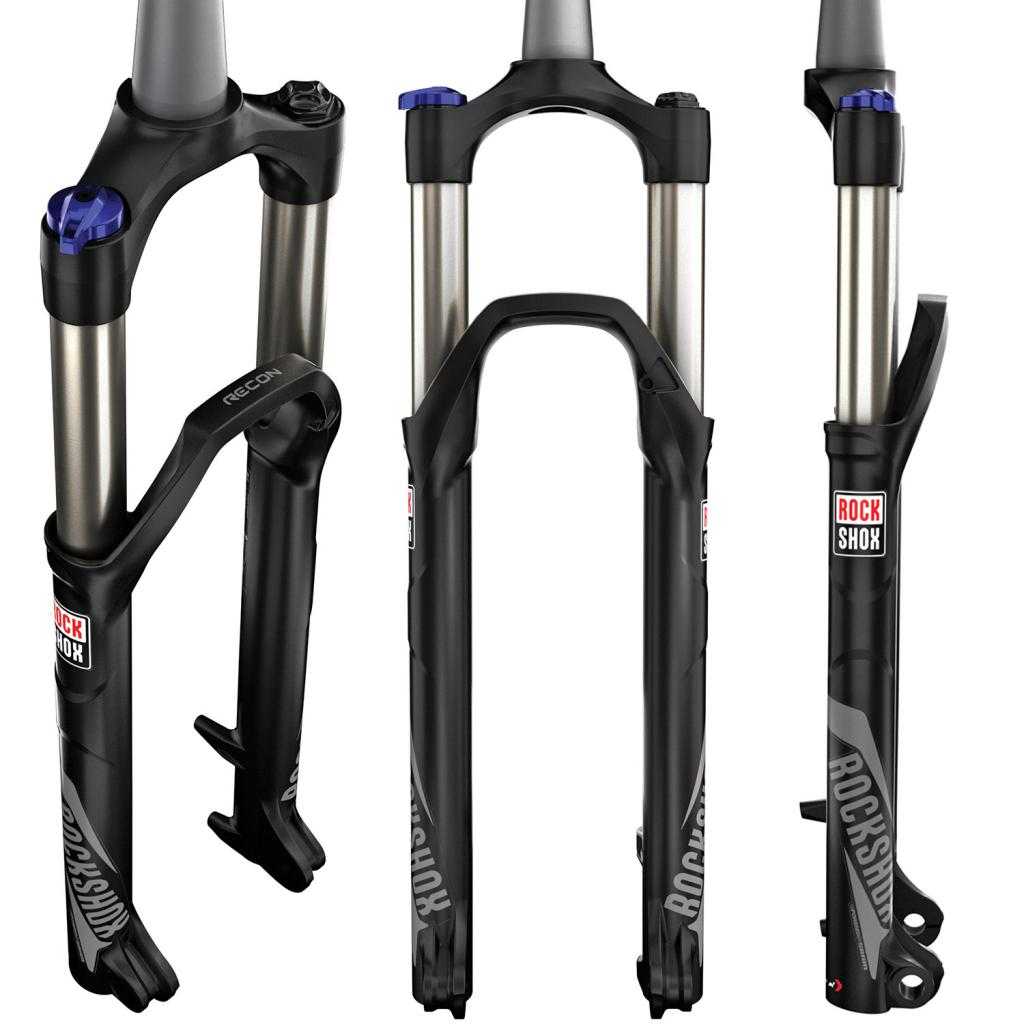

Виды Recon

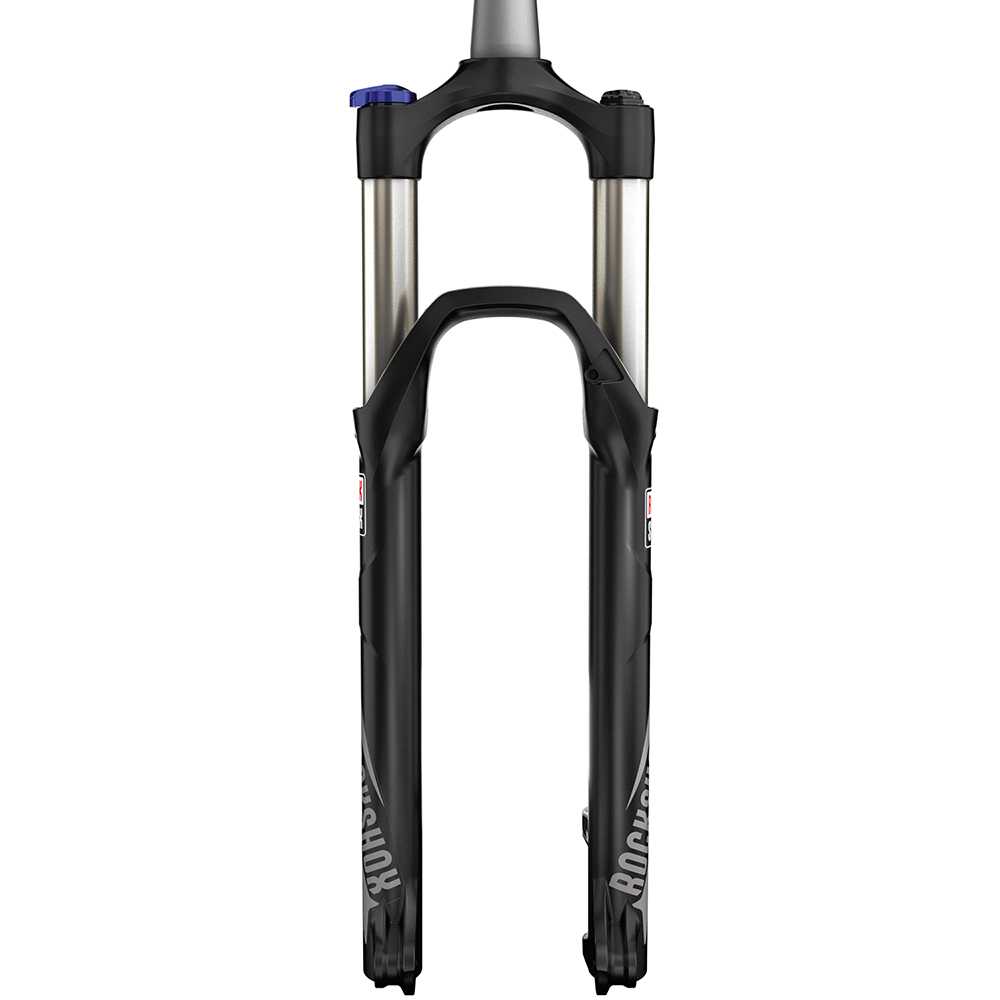

Среди вилок более высокого уровня можно выделить модели Recon. Эта серия принадлежит к среднему ценовому диапазону и существует в нескольких вариантах.

Silver – базовая версия. Имеет стальные ноги, покрытые хромом только снаружи. Вилка построена на базе воздушной пружины Solo Air с использованием масляного демпфера Turn Key (TK) нового поколения. У этой версии есть выбор между воздушной и стальной пружиной, так что для каждого райдера найдется свой золотой стандарт. Silver совместима с 26” и 29” колесами.

Версия Gold более продвинутая и уже вплотную приближается к вилкам старших моделей вилок Rock Shox, таких как Reba, например. Имеет ход 100 мм, который может быть увеличен или уменьшен без лишних затрат. Оборудована демпфером Motion Control и воздушной пружиной Solo Air. Существует вариант с демпфером ТК. Recon Gold получила алюминиевые ноги со специальным покрытием, улучшающим скольжение. У модификаций этой вилки встречается конусный шток из алюминия или прямой из стали. Благодаря использованию воздушной пружины без колбы и легкосплавных ног шириной 30 мм вилка существенно убавила в весе.

Виды компрессии передней подвески

Компрессия позволяет изменять скорость сжатия вилки, обеспечивая равномерный ход и плавное затухание. На передней вилке профессионального уровня компрессия представлена тремя вариантами:

  • низкоскоростная,
  • высокоскоростная,
  • блокирование.

Первый тип компрессии стабилизирует положение велосипеда на неровностях. Мягкость, точность прохождения препятствий, комфорт – все это низкоскоростная компрессия. По сути, ее настройка есть preload, о которой уже сказали выше.

Высокоскоростная компрессия отвечает за снижение ударных нагрузок на колесо, раму и велосипедиста. Замедляет ход амортизатора на приземлении, благодаря чему велосипед не подскакивает.

Ниппель для подачи воздуха в амортизатор

Функция блокировки вилки позволяет перевести ее в режим 100%-ной жесткости. Устанавливая подвес на фиксированное положение, велосипедист выкатывает байк на ровные дороги. Для езды по пересеченным трассам вилку лучше не блокировать.

На некоторых воздушных моделях (например, Dual Air) можно отрегулировать отдельно давление и в позитивной, и в негативной камерах. Превышение компрессии в негативной части сделает вилку чрезмерно мягкой, а сам велосипед начнет раскачиваться на ходу.

Выбор производителя

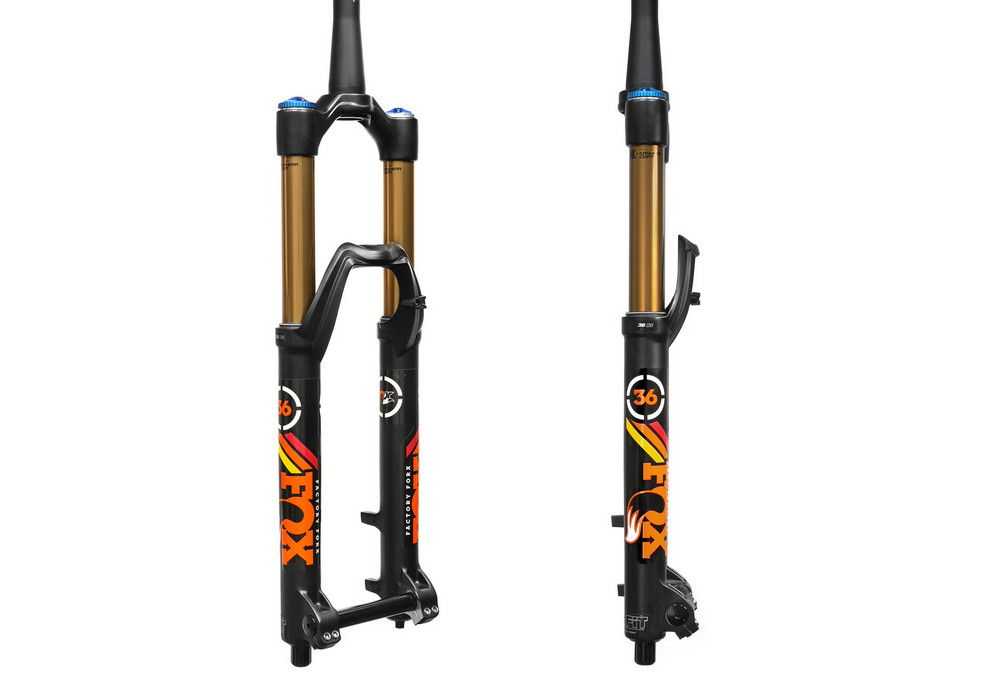

Вилка велосипеда Fox

Как подобрать вилку для велосипеда, не ознакомившись с производителями, продукция которых представлена на рынке? Торговых марок очень много и постоянно появляются новые, в основном китайские, но нам ведь нужен качественный продукт, поэтому вашего внимания достойны лучшие.

  1. Начинать рейтинг велосипедных вилок стоит именно с компании Fox. Под этой торговой маркой выпускаются комфортные механизмы, с длительным сроком службы, надлежащим качеством и адекватной стоимостью.
  2. Продукция компании Marzocchi пользуется большой популярностью среди питерских велосипедистов. На территории России располагается целая сеть сертифицированных сервисных центров, в которых можно приобрести расходные элементы на вилки. Среди преимуществ этой продукции находится выносливость, неприхотливость и долговечность.
  3. Серьёзный производитель из Америки Rock Shox, достойный конкурент Marzocchi. Эта продукция хоть и выглядит менее презентабельно, чем многие конкурентные модели, но является совсем неприхотливой и абсолютно непривередливой.
  4. Компания Manitou более 20 лет выпускает велосипедные вилки и делает это весьма успешно. Среди россиян большой популярностью не пользуется, зато в других странах, например в Америке, является более востребованной, чем продукция местных компаний. Вилки-перевёртыши и профессиональные модели часто участвуют в международных соревнованиях и приносят первые места.
  5. Швейцарские вилки представлены компанией DT Swiss. Вся продукция выпускается только в Швейцарии, поэтому качество всегда находится на высоте. Хоть производитель молодой, но дело своё знает, поэтому можно с полной уверенностью выбирать подобные вилки и кататься без проблем несколько сезонов.

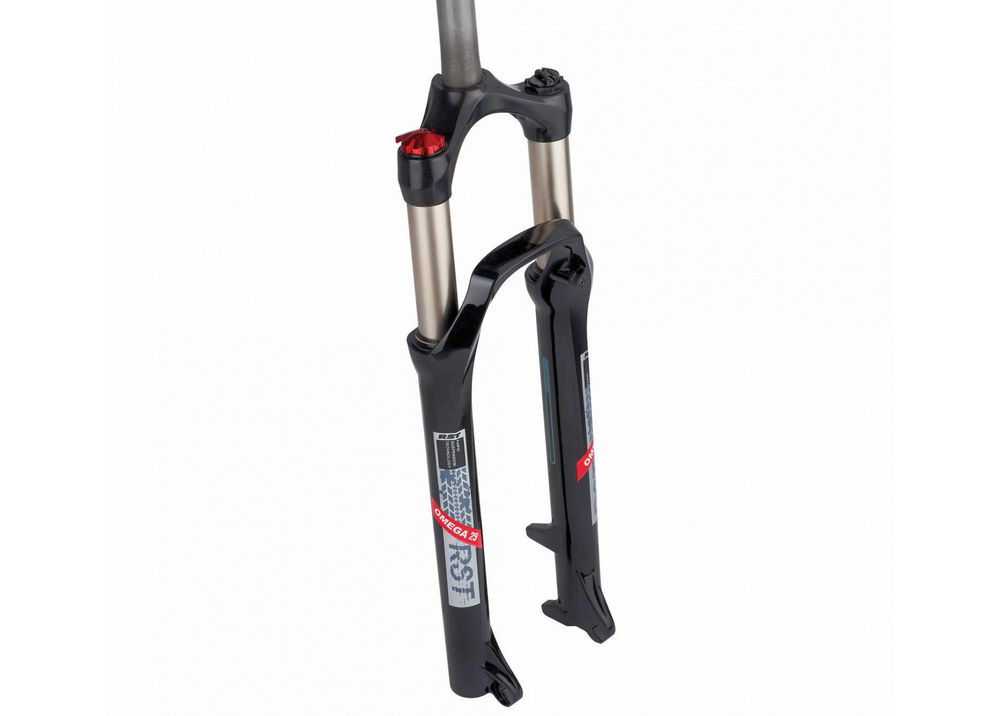

  6. Какой рейтинг может обойтись без бюджетных вариантов? Поэтому два последних места мы решили отдать именно таким доступным вариантам, качество которых можно считать приемлемым. Вилки встречаются на стоковых и китайских велосипедах. При бережном обращении они могут служить довольно длительное время.
  7. Рядом с RST можно поставить компанию SR SunTour, которая также занимает нишу в бюджетной группе. Хотя в ассортименте стали появляться и более дорогостоящие модели, например титановые, но российский велосипедист пока не спешит ставить вилки SR SunTour на свои байки.

Пусть выбранный вами элемент служит долго, адекватно ведёт себя на дороге и радует своей безотказной работой. Мы как могли облегчили ваш выбор, вам осталось применить полученные знания на практике.

Советы по выбору

Подобрать в магазине необходимый товар и сделать правильный выбор вам помогут советы от некоторых покупателей и экспертов:

Первым делом определитесь с целью покупки. Если вы покупаете с целью умеренной езды и прогулок, то вам подойдут воздушные и пружинные вилки

Другие ориентированы на более агрессивное использование и выдерживают большие нагрузки.
Обратите внимание на качество изготовления деталей. Ни для кого не секрет, что пластиковые детали быстро стираются, ломаются и приходят в непригодное состояние

Поэтому выбирать лучше из более прочных материалов — сталь, медь.
Уточните, предполагается ли дальнейшая модернизация или ремонт — дополнительный плюс, поскольку так модель прослужит гораздо дольше.
Наличие дополнительных функций помогают сделать использование более комфортным: блокировка амортизатора, калибровка отскока и преднагрузки и многое другое.

Следует понимать, чтобы купить подходящую вилку, нужно обязательно протестировать ее на деле. Так вы точно будете знать, подходит она вам или нет.

Настройка мягкости вилки на велосипеде

Предварительная настройка хода амортизационной вилки – preload – позволяет выставить жесткость пружин. В оптимальном состоянии демпфирующая система гасит колебания, где это необходимо, и сохраняет твердость на ровных участках.

Регулировка заключается в изменении расстояния между верхней «ненагруженной» и нижней точкой максимального давления.

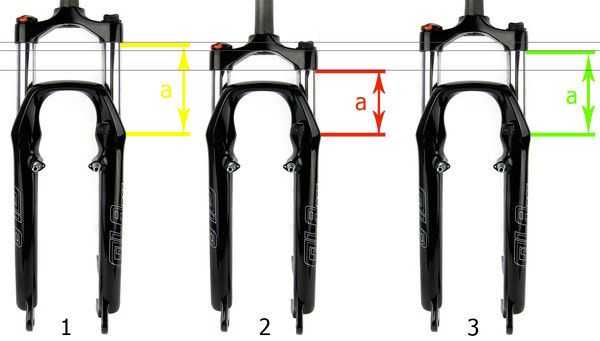

Рассмотрим несколько примеров:

1 – нагрузка минимальна, вилка мягкая; 2 – высокая жесткость; 3 – правильная настройка

В первом случае ход вилки близок к максимально возможному. На дорогах это выльется в постоянные колебания пружин «вверх-вниз» под давлением велосипедиста. Что интересно, препятствия в виде кочек и выбоин такая вилка будет отрабатывать плохо.

Второй вариант – высокая жесткость вилки, длина хода менее 50% от первоначального. Для беспрепятственного проезда крупных препятствий этой величины недостаточно.

В третьей ситуации амортизатор полностью настроен, позволит эффективно отбивать удары, не ухудшая динамику велосипеда. В среднем, правильная настройка – от 70% до 90% хода вилки от расстояния в ненагруженном состоянии.

Метод preload зависит от типа амортизатора:

  1. На пружинных моделях величина сжатия изменяется вручную с помощью специального регулятора. При замене пружины для усиления нагрузки подбирается более жесткий амортизатор, и наоборот.
  2. Для пружинно-воздушных вилок настройка жесткости проводится через давление в камере.
  3. На пневматических амортизаторах ход вилки регулируется изменением давления в позитивном секторе.

Измерить нагрузку можно в неподвижном положении, сидя на велосипеде или в процессе движения. Для точных результатов корректировку рекомендуется проводить небольшими подходами.

Вилка rock shox judy tk coil что значит

Подскажите, нужна надёжная амортизирующая вилка на фат байк Stark Fat 26.2 HD

колеса 26″ вместо жёсткой. Что посоветуете и за какую цену?

Rock Shox Recon — обслуживание вилки, краткое описание и обзор от Veloline25 743 просмотра

veloline88,3 тыс. подписчиковСледующееАвтовоспроизведение

1:27:32Rock Shox Recon замена маслаLexapskov сервис. велосипед, горнолыжка67 тыс. просмотров

18:54Полная инструкция по сборке колеса велосипедаveloline58 тыс. просмотров

19:21ТОПОВЫЕ КОЛЕСА ЗА 1200$ DT SWISS XM1501 SPLINE ПОСЛЕ 6 МЕСЯЦЕВ ИСПОЛЬЗОВАНИЯKozak TV15 тыс. просмотровНовинка

15:07Как правильно смазать цепь велосипеда — полная инструкция от Velolineveloline475 тыс. просмотров

13:14Cannondale FATTY fork — обзор и инструкция от сервиса Velolineveloline10 тыс. просмотров

21:42Дорогая или дешёвая амортизационная вилка велосипеда. Какая разница?Веломастерская Велолаб340 тыс. просмотров

1:13:07Процесс сборки карбонового велосипеда за 100 тыс с AliexpressDr.Gonzo и Мужик82 тыс. просмотров

9:34Зачем обслуживать новую вилку?Velostudio46 тыс. просмотров

42:06Педали, шатуны, каретка, скрип и щелчкиLexapskov сервис. велосипед, горнолыжка216 тыс. просмотров

22:26RockShox REBA — полная переборка в сервисе Velolineveloline23 тыс. просмотров

29:24Rock Shox SID убита керхером вскрытиеLexapskov сервис. велосипед, горнолыжка85 тыс. просмотров

Artyom SПодскажите плиз ! Вчера НЕ купил вел на RockShox Judy Silver TK Air. Выбирал между двух, на другом стояла RockShox Recon Silver TK Air. Так вот, у рекона всё мягенько, страгивание как плюш, никакой ступенчатостьи. А вот у джуди ступенчатость и вверх и вниз. Нет той плюшевости. подскажите, джуди так и должна работать, или это в данном экземпляре такое только было, ну там собрано может что криво. Все велы новые

Источник

Правильная регулировка вилки велосипеда

Передний подвес – демпфирующее устройство для сглаживания колебаний на неровных дорогах и пересеченной местности. Узел расположен в одноименной детали – вилке. Функции амортизатора – гасить все колебания, улучшить комфортность езды, снизить нагрузку на раму и ободья колес.

Передняя подвеска – настраиваемая часть. От степени ее регулировки будет зависеть эффективность реального передвижения. К примеру, недостаточный ход амортизатора не позволит нивелировать крупные колебания при наскоках на препятствия, а ударные нагрузки на раму возрастут.

Слишком мягкий подвес будет ухудшать динамические показатели велосипеда. В общем, требуется полное соответствие всех параметров заявленным требованиям. В статье рассмотрим, как сделать мягче вилку на велосипеде, отрегулировать компрессию и настроить скорость хода.

Настройка велосипедной вилки под вес ездока

Самое главное в настройке — это соответствие упругости пружины весу велосипедиста. В случае с пружинными вилками всё непросто, потому что установленная пружина рассчитана на средний вес велосипедиста, примерно на 75-85 кг.

Пружинные вилки

Получается, что если ваш вес больше, то вилка будет слишком глубоко проседать, рискуя пробиться на жестком препятствии, а если меньше, то амортизация получится некачественная, так как веса не хватит, чтобы преодолевать сопротивление пружины на мелких неровностях.

В первом случае может помочь такая штука, как Preload, то есть закручивание (ужесточение) пружины механическими упорами, но могу сказать из собственной практики, что этот прелоад здорово затупляет работу, и вилка перестает «жрать мелочь», то есть обрабатывать мелкие препятствия.

Пружины под больший или меньший вес можно купить, но во-первых, это не всегда легко сделать для всех моделей, а во-вторых, требуется частичная разборка вилки, чтобы произвести замену.

Воздушные вилки

Воздушные велосипедные вилки значительно более универсальны, потому что их можно накачать практически под любой вес. Почти все вилки требуют специальный насос высокого давления, который стоит еще ~ 30$ (иногда идет в комплекте).

Без него не обойтись, потому что, несмотря на обычный ниппель типа Шредер на воздушных камерах, обычным насосом невозможно набить большое давление. К тому же, у спецнасоса есть накручивающийся шланг и кнопка стравливания воздуха, чтобы точно подогнать нужное давление.

Как разобрать амортизационную вилку велосипеда

После того как мы сняли амортизационную вилку с велосипеда, со всех вышеперечисленных компонентов, а именно подшипников, чашек и колец качения, а также рулевой трубы и других участков следует удалить старую отработанную смазку. Наносить новую пока не стоит, ее мы добавим на стадии установки вилки обратно в стакан.

Далее приступим к разборке амортизатора для дальнейшей замены смазки.

  1. Переворачиваем вилку и откручиваем крепежные болты.
  2. Снимаем штаны с ног вилки. В случае необходимости извлекаем сальники.
  3. Удаляем отработанный смазочный материал со всех доступных поверхностей. Данную процедуру можно оставить на потом и выполнить после полной разборки, но предпочтительней это сделать сразу, дабы избежать масленых следов на одежде, инструменте и т.д. Не забываем удалить грязь и смазку с манжет вилки велосипеда, а также внутри самих штанов.
  4. Затем снимаем нижние ограничители хода и упоры ограничителей. Для этого прилагаем небольшое усилие и стягиваем их со штоков.
  5. Откручиваем регулировки на каждой из ног вилки. Они откручиваются при помощи специального ключа, которого у нас, к сожалению, не было. Поэтому нам пришлось сделать самим самопальный ключ для этих дел. Фотку мы приложим ниже, вдруг кому пригодится. Достаем пружины с крышками и эластомерами, а также два штока (по одному из каждой ноги).
  6. Удаляем старую смазку со всех поверхностей вилки.

На этом процесс разборки амортизатора вилки велосипеда закончен. Далее следует нанести новую смазку. Что можно использовать в качестве смазки мы рассмотрим ниже.

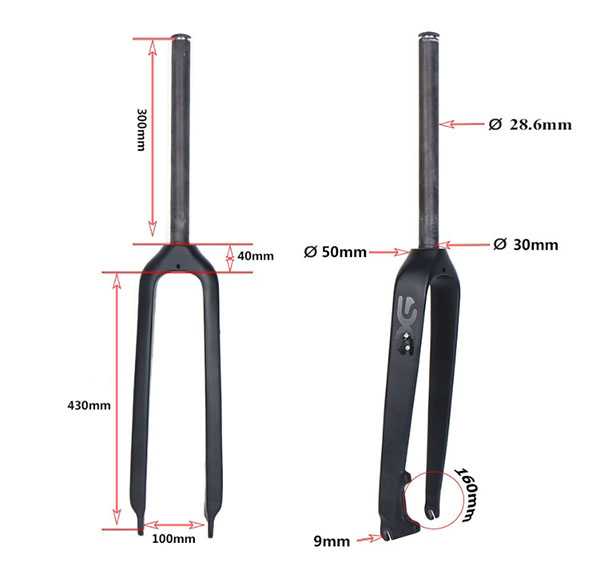

Стандарты и разделение по прочим параметрам

Велосипедная вилка — это сложный механизм, в котором присутствует много различных деталей и узлов. Соответственно, разделение этой комплектующей детали может осуществляться в зависимости от ряда параметров.

Тип крепления

Такое разделение обусловлено различными типами рулевых колонок и способом их крепления.

  1. Резьбовые (headset) вилки предусматривают прижимание подшипника при помощи гаек. Одна гайка имеет конусовидную форму, затем идёт шайба с усом и завершает всё контргайка. Устойчивость такого механизма оставляет желать лучшего, он имеет склонность к разбалтыванию и образованию люфта.
  2. Безрезьбовые (aheadset) вилки являются более распространёнными. В этом случае вынос руля удерживается подшипником. За фиксирование рулевого механизма отвечает якорь, который надёжно прижимает вынос и предупреждает разбалтывание. Затягивание выноса происходит при помощи двух больших винтов. Такая конструкция характеризуется более высокой надёжностью.

Безрезьбовая вилка велосипеда

Производство резьбовых вилок сокращается, что вынуждает велосипедистов переходить на второй вариант.

Класс хода

В соответствии с этим параметром выделяют следующие разновидности вилок:

  • короткоходные демонстрируют ход в пределах 25–40 мм, подходят для кроссовых и гибридных байков, прогулочных и городских вариантов транспорта;
  • средние обладают ходом в пределах 50–75 мм или 75–100 мм, могут использоваться для занятий велотуризмом, гонками и активного катания;
  • длинноходные демонстрируют ход в пределах 120–300 мм и даже больше, актуальны для двухподвесных байков, на которых совершаются скоростные спуски DownHill.

Компоновка

На этот параметр обязательно нужно обращать внимание при выборе вилки. Разделяют следующие разновидности механизмов, которые отличаются друг от друга компоновкой:

  1. Обычные вилки чаще всего встречаются с телескопической системой. Длинноходные варианты чаще всего представлены в виде «двухкоронных», в которых ноги соединяются двумя звеньями.
  2. Перевёрнутые вилки также имеют телескопическую систему, но в этом варианте представлено нижнее размещение «поршней» вилок. Таким образом, получилось добиться уменьшения «неподрессоренной массы», а также улучшить сцепление. Такие вилки имеют большой вес и высокую стоимость, да ещё и поршни сильно загрязняются.
  3. К специфическим вилкам относятся многопоршневые, многорычажные, одноногие модели. С виду они кажутся неустойчивыми и ненадёжными, но на практике это совсем не так. Сейчас они создаются из углеволокна, что позволяет создавать лёгкие и прочные конструкции.

Перевёрнутая вилка велосипеда

Способы регулирования

Вилки, которые могут регулироваться по желанию пользователя, ценятся намного больше, чем обычные модели со стандартными настройками. Есть несколько видов регулирования:

  1. Preload, или предварительная нагрузка, заключается в настройке жёсткости пружины. Если выбор падает на недорогую модель Preload, то надеяться на широкие возможности регулирования не стоит. Для изменения жёсткости пружины предусматривается два варианта: внешний регулятор или замена пружин. А также Preload предусматривает изменение скорости отскока вилки или возврата её в исходное положение и скорости сжатия, или compression. Все эти регулировки являются важными и полезными.
  2. LockOut, или блокиратор, является полезной, но вместе с тем и опасной функцией, которой можно пользоваться со знанием дела.
  3. Extension Control, или регулирование длины хода, также требует аккуратного обращения. Если экспериментировать и действовать наугад, то можно серьёзно покалечить вилку.

Важным типом регулирования является первый вариант. Две другие регулировки требуются не всем и не всегда, поэтому за них не стоит переплачивать.

Стандарты

Показатели диаметра трубы на вилке отображаются в дюймах, которые понятны не каждому россиянину. Здесь необходимо запомнить, что в одном дюйме находится 2,54 см. Другими словами, показатель в дюймах необходимо умножать на 2,5. Выделяют четыре стандарта, которые распространяются на все разновидности вилок.

  1. Механизм с диаметром трубки в 1 дюйм относится к старым стандартам, который присутствовал в велосипедах советского производства.
  2. Диаметр 1,8 дюйма является самым распространённым среди современных велосипедов. Этот стандарт является общепринятым и поддерживается всеми производителями велосипедов и комплектующих к ним.
  3. 1,4 дюйма и 1,2 дюйма встречаются редко.

Грамотный вариант регулировки вилки велосипеда

Правильная настройка даст возможность испытать все прелести езды на велосипеде. Неправильный вариант настройки приведет к ощущениям средневековых пыток при случае выезда за город, где придется только и мечтать о возврате домой. Разберем все существующие настройки элемента.

  1. Настроечные действия, связанные с весом велосипедиста. Пружинные вилки выпускаются производителем с расчетом на средний вес в 85 килограммов. Если велосипедист превышает эту норму, то стоит произвести регулировку преднагрузки. Таким способом изменится жесткость пружины. Но более правильным выходом станет замена вилки на воздушный вариант. Такую вилку всегда можно подкачать насосом, до уровня указанного в инструкции к велосипеду по соотношению к массе седока.
  2. Давление в вилке. Опять сверяясь по таблице, нужно определить оптимальный уровень давления в воздушной вилке, чтобы не пробить амортизатор. Разница между пустым и нагруженным велосипедом должна составлять 20 %. Не больше, ни меньше. Не нужно нагнетать давление более допустимого. Это приведет к поломке и некомфортной езде.
  3. Наличие негативной пружины. Зачем необходима негативная пружина? Ее основная задача плавное противодействие сжимающей силе. Она помогает вилке с реагированием на небольшие неровности. Производится в виде пружины из металла или отдельной воздушной камеры.
  4. Разница между Dual и Solo Air. Solo Air подразумевает использование вилки с одинаковым давлением в двух камерах. Это самый распространенный и удобный вариант. Что касается Dual Air, то здесь существует возможность настройки негативных пружин. Такое изделие предназначено для спортсменов в велобайках.
  5. Отскок вилки. Внутри изделия присутствует масляный демпфер, который предназначен для задержки моментального отскакивания амортизатора. Его можно перенастроить под свои параметры. Если закрутить отскок на максимум, то руль будет больно бить по рукам во время наезда на кочку. Лучше протестировать данный сегмент на ровном участке и установить желаемое положение.
  6. Блокировка. Заблокировать вилку можно самостоятельно специальным рычажком. Такое положение даст невероятно жесткую вилку для любителей подобной езды. Новые разработки укомплектованы удаленной регулировкой этой функции расположенной на руле.

Регулировка скорости отбоя амортизатора

Отскок амортизатора характеризует скорость возвращения вилки в исходное положение под нагрузку. Скорость срабатывания отбойного механизма должна быть такой, чтобы амортизатор не выстреливал сразу же и смог погасить удар от следующего препятствия.

Как определить эффективность отскока велосипедной вилки? При движении по неровностям удары гасятся раньше, чем попадут на руль – отскок настроен хорошо. Амортизатор не срабатывает на мелких препятствиях – необходима небольшая корректировка. И, наконец, запущенный случай, когда отбой сильно запаздывает.

Регулировочный болт Rebound: заяц – увеличение скорости, черепаха – замедление отскока

Настройка отскока на ходу:

  1. Найти дорогу или тропинку с неровностями.
  2. Выставить регулятор на самый быстрый отскок.
  3. Разогнаться, по ощущениям проверить, насколько сильно бьет в руль.
  4. Подкручивать регулятор, пока биение не прекратится.

Важно настроить Rebound так, чтобы удары не приходились на колесо, но при этом сохранилась мягкость езды. Если отскок выставлен на правильное значение, но амортизатор ведет себя непредсказуемо, возможно, придется заново отрегулировать ход вилки и компрессию

Настраивать переднюю вилку рекомендуется не сразу, а в последовательности «Preload – Compression – Rebound». Индивидуальный подбор каждого параметра улучшит работу амортизатора и подарит комфортные поездки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tuning Style
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
