Амортизационные вилки

Амортизационные вилки велосипеда устроены более сложно, но в отличие от жестких вилок им доступна регулировка. Выбор этой модели предполагает, что вы планируете активно заниматься велоездой по неровным трассам. Во-первых они бывают разными по типу: пружинные, пружинно-эластомерные, воздушные. Для того, чтобы вилка имела возможность “проглатывать” препятствия используются материал способные к сжатию и материалы, которые не дают возможность после преодоления препятствия резко принимать исходное положение.

Для плавного проседания в конструкции мягкой модели используется либо пружина, либо воздушный или воздушно-масляный поршень. Для плавного выхода в исходное положение используют эластомер — специальный картридж или воздушную камеру. Устройства сжатия и возврата в исходное положение ставятся в разные “ноги” вилки, создавая, таким образом, корректно работающую конструкцию. Таким образом, осуществляется плавная регулировка “хода”.

Самая простая амортизационное устройство, очевидно, пружинное. Дешево и сердито.

Следующие по степени простоты — пружинно-эластомерные модели. Они неприхотливы. Неплохо работают на очень неровных трассах (для любителей езды по бордюрам очень интересный вариант), но при этом на брусчатке или гравийной трассе такая модель мало чем будет отличаться от жесткой.

Нужно сказать, что большая часть велосипедов, продаваемых в наших магазинах оснащены или пружинными, или пружинно-эластомерными вилками. Такая модель помогает удешевить конструкцию велосипеда, но она требует ухода и сезонного ТО с чисткой и заменой масла.

Воздушный тип, в основном относится к спортивному типу. Эти модели отлично реагируют на все неровности покрытия, по которому движется велосипед. Однако, это верно только для тех, кто весит меньше 100 кг. При большем весе вилка может не отреагировать адекватно на особенности дорожного полотна. В принципе, воздушная модель может быть настроена для любого типа езды и практически любых особенностей ездока и эта регулировка позволяет ей быть оптимальным выбором для большинства велолюбителей и профессионалов. Так же, как и пружинные, воздушная требует ухода и ТО хотя бы раз в сезон. Модель удобная, но явно не бюджетная.

Если велосипед вам нужен только для поездок по городу и небольших загородных прогулок, то качество вилки и ее тип не так уж важен. В принципе даже на самой простой вилке нетрудно и удобно ездить по этим маршрутам. Кроме того, при желании и сам велосипед, и вилку на нем можно поменять.

Для турпоездок, езды по загородным не асфальтированным трассам, спортивных маршрутов, амортизационная подвеска весьма желательна. Пружина будет работать более линейно чем воздушная. В поездках не придется беспокоиться о том, что вилка травит воздух, не нужно будет возить насос для вилки. Ведь в туристических маршрутах не всегда возможна доступная качественная регулировка.
Если же вы нацелены на спорт, берите пружинную или воздушную, жесткую модель можно использовать как правило только в триале.

Облако тегов:

велосипедные вилки велосипеда

Зачем снимать и разбирать вилку велосипеда

Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.

Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.

Зачем нужны амортизаторы

Внутреннее устройство

Разобрав передний и задний амортизаторы, легко определиться с внутренним устройством деталей, включающим рессоры и демпфер. Благодаря пружинам во время катания на велосипеде ударные нагрузки сводятся на нет, даже если местность отличается неровностями, а скорость движения зашкаливает. Демпферы, в свою очередь, гасят колебания, обеспечивают устойчивость и стабилизируют транспортное средство на дорожной трассе.

Демпферы всегда присутствуют в горных и скоростных байках, рассчитанных для велоспорта. Такие приспособления необходимы, если путешествия включают прохождение маршрута с кочками и ямами. По этой причине вы не увидите амортизаторы на дорожных и шоссейных моделях велосипедов. Но если велосипедист желает модернизировать двухколёсный байк, он может монтировать переднюю и заднюю вилки своими руками.

Виды амортизаторов

Чаще амортизационную вилку можно встретить только в передней части велосипеда, таким образом производители заботятся о снижении силы ударов, приходящихся на переднее колесо. Деталь, размещённая сзади, устраняет силовое влияние ведущего колеса, которое не смогла скрыть передняя вилка.

Амортизаторы бывают самые разные:

1. Пружинные, отличающиеся особенной жёсткостью — не предусматривают демпферов.
2. С пружиной и эластомером — состоят из металлической рессоры и демпфера из резины в центре вилки. Вилку устанавливают в велосипедах для пересечения местности со средними и мелкими неровностями. К значительным минусам можно отнести низкую стойкость штыря к холодным температурам.
3. Воздушные — в вилку закачан воздух, как раз он и гасит колебания. Однако со временем воздух проникает через малейшие отверстия, как долго прослужит такой амортизатор, зависит от уплотнительных характеристик манжет.
4. Масляные — вместо демпфера передняя и задняя вилки включают картридж с маслом.

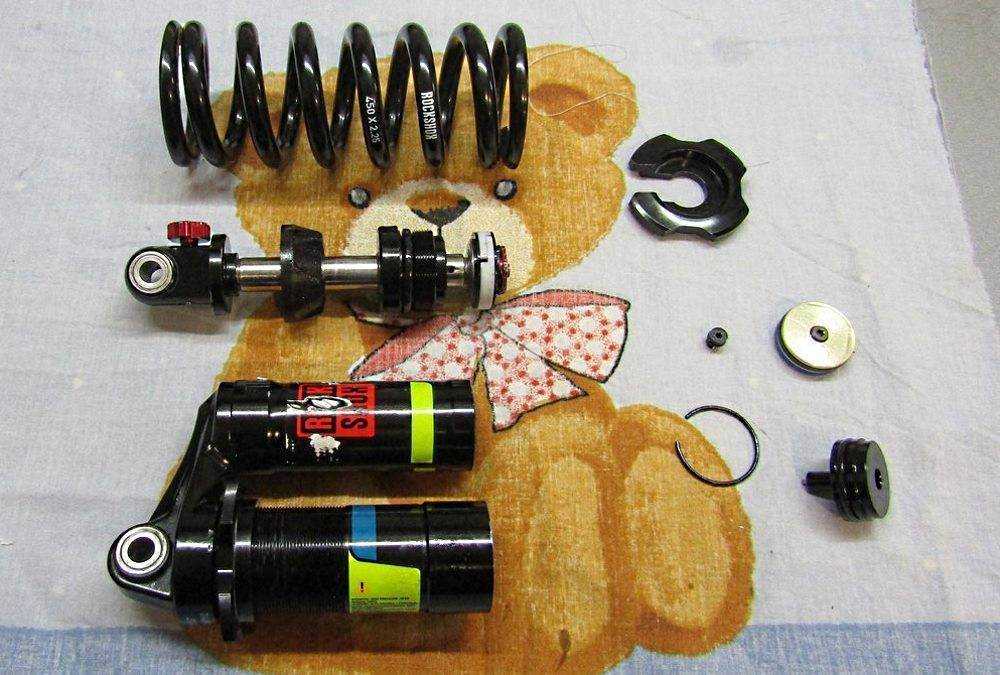

Разбор амортизатора велосипеда

Устройство колонки рулевой

Она вращает в головной раме велосипедную вилку, а устройство ее такое: две чаши — нижняя и верхняя, пара подшипников и упорные кольца. По конструкции различают резьбовые и безрезьбовые рулевые колонки. Несмотря на то, что первый тип давно устарел, его продолжают использовать отдельные производители. Модели такие стоят недорого и не являются надежными. Резьба нарезана на вставляемой вилке и чашке верхней. Для крепления вилки сверху на нее накручивают прижимную чашку. Всю эту конструкцию фиксируют контргайками. Без разводного ключа разобрать ее не получится.

Современные безрезьбовые колонки установлены на многих моделях байков. Их устройство позволяет легко вставить вилку в трубу рулевой рамы и зафиксировать. Разобрать и собрать узел — важный элемент устройства велосипеда, можно, используя стандартный набор велосипедных ключей.

Для чего нужно снимать велосипедную вилку

Очевидно, что просто так демонтировать ее с велосипеда не нужно. Для этого есть ряд причин – замена, переборка и обслуживание. Под заменой понимается снятие непригодной детали и установка вместо нее новой.

Ремонт – частичная замена составляющих. Это могут быть подшипники, шайбы, пружина, демпфер или сальник. В обслуживание входит настройка, очистка, смазка.

Основные симптомы, которые указывают на то, чтобы снять вилку с велосипеда и привести ее в порядок:

• стук на ходу;
• вилка заклинила и не регулируется;
• износ подшипников;
• отсутствие смазки (скрипит);
• провороты, тяжелый ход руля;
• трещины на ногах и штанах.

Устройство классической передней амортизационной системы – металлическая пружина и резиновый демпфер. Усадка пружины и удлинение эластомерного стержня ухудшают свойства амортизатора, из-за чего он становится жестким. Независимо от настройки, вилка будет стучать на препятствиях.

Стук на таких неровностях, как это было бы на жесткой вилке, «предсказывает» скорый ремонт

Люфт и тугой ход руля указывают на износ подшипников и уплотнительных колец, а также на загрязнение полости вилки. Подозрительный скрип при движении велосипеда говорит о том, что необходимо смазывать деталь, и без ее снятия не обойтись.

Любое механическое повреждение влечет за собой неожиданную поломку системы. При обнаружении трещин на корпусе и ногах вилку немедленно следует поменять на новую!

В разборке амортизатора своими руками понадобятся инструменты:

• набор отверток;
• плоский острый предмет;
• гаечные ключи + раздвижной;
• шестигранник;
• маленький молоток.

При работе необходимо будет очистить и смазать деталь заново, поэтому понадобятся баллончик со смазкой, несколько мягких тряпок и перчатки.

И несколько рекомендаций напоследок:

• проверять велосипедную вилку на целостность каждые 500 – 1000 км пробега;
• очищать ножки на сальниках каждые 150 – 200 км пути;
• несколько раз в сезон наносить немного смазки на сальниковую часть ног;
• специально для гидравлических амортизаторов – менять масло через каждые 5000 км пробега.

Технология монтажа: как сделать?

Совет Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгори class=»aligncenter» width=»400″ height=»267″

1. В квартире или доме отключается питание в сети.
2. С прибора снимается декоративная крышка.
3. К месту фиксации прикладывается прибор.
4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
8. В клеммы заводятся провода нуля и фазы.
9. Розетка фиксируется, проверяются на прочность крепления.
10. Проверяется работоспособность.

Изделия скрытой проводки

1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

1. В квартире отключается питание сети.
2. Отверстия подготавливаются, очищаются от пыли.
3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
8. Проверяется работоспособность.

правильной установке розетки Внимание Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром

Схема подключения устройства

1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.
2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Что такое вилка

Вилкой электрической бытовой называют часть штепсельного соединения со штыревыми контактами, которые входят в гнезда розетки. Свое название изделие получило за сходство с одноименным столовым прибором. Элемент предназначен для подключения бытовой техники к электросети и обеспечивает безопасное соединение. Вилка соединяется с оборудованием при помощи кабеля питания, но бывает и неподвижно закреплена на приборе.

Устройство электрической вилки

На территории России электрооборудование оснащается сетевым проводом с электрическими штепсельными вилками. Это неразборные вилки типа «С», регламентированные ГОСТом 7396.1-89, двух видов:

• С5 — вилка длиной 10 мм с круглыми штыревыми контактами диаметром 4 мм и изоляцией от корпуса. Элемент не требует заземления, выдерживает нагрузку до 6А, или 1300 Вт.
• С6 — изделие с круглыми штырями диаметром 4,8 мм, выполняется с заземлением и без. Максимальная нагрузка — 10А, или 2200 Вт.

Вся информация о технических характеристиках изделия отображается на его корпусе. Маркировка содержит данные о допустимой мощности и предельном значении напряжения сети.

Обслуживание вилки

Снимаем

Снять переднюю вилку несложно.Есть всего два типа крепления:

Безрезьбовые — сейчас де-факто стандарт, который поддерживают все производители. Вынос руля держит верхний подшипник, якорь (расширяющаяся трубка), закреплённый выносом, входит в рулевую трубу вилки и закрепляется двумя винтами. Собственно, для снятия достаточно раскрутить два винта, и вся сборка практически не разбалтывается при использовании.

Безрезьбовое крепление вилки

Резьбовые — знакомые по старым и детским велосипедам механизмы, верхний подшипник зажимается с помощью гайки, конуса, шайбы с усиком и контргайки. Снимать ещё легче, но и зафиксировать надолго сложно, особенно при больших нагрузках — быстро появляется люфт.

Чистим

Все пыльники, кожухи и поверхности труб, которые работают во время движения, должны быть чистыми, потому постоянно проверяем их и приводим в порядок. Грязь на изоляции постепенно приводит к повреждениям, а через них уже начинается загрязнение внутреннего механизма с последующей поломкой.

При чистке важно заметить следующее: если в механизме вилки используется масло, оно ни в коем случае не должно оказываться снаружи. Если заметны подтёки масла, переднюю вилку срочно требуется ремонтировать

Дальнейшая эксплуатация, скорее всего, приведёт к поломке и полной замене.

Меняем

Замене подлежит три составляющих.

Во-первых, это масло. Смена сезона, стиля катания, любой ремонт и большая часть перенастроек — повод для смены масла. Масло рекомендуется подбирать фирменное, от производителя. Например, Marzocchi поставляют в Россию достаточно хорошо. В крупных городах приобрести его не составляет проблем. Тем не менее, вполне годится, хотя и не так хорошо, более вязкое масло для амортизаторов мотоциклов. Оно точно есть в любом регионе.

Ниппель для подкачки воздушного амортизатора

Во-вторых, это пружины. При активном катании, трюках, даунхилле пружины всё равно теряют свои свойства, их требуется менять. В зависимости от типа конструкции — замена от элементарной до «лабораторной» — здесь следует ориентироваться на рекомендации и инструкции от производителя.

Третьим элементом для «замены» является воздух. Подкачивать масляно-воздушные и воздушные вилки придётся немного реже, чем камеры. Благо, нет ничего сложного, главное — контролировать давление и знать, что делаешь.

Виды компрессии передней подвески

Компрессия позволяет изменять скорость сжатия вилки, обеспечивая равномерный ход и плавное затухание. На передней вилке профессионального уровня компрессия представлена тремя вариантами:

• низкоскоростная,
• высокоскоростная,
• блокирование.

Первый тип компрессии стабилизирует положение велосипеда на неровностях. Мягкость, точность прохождения препятствий, комфорт – все это низкоскоростная компрессия. По сути, ее настройка есть preload, о которой уже сказали выше.

Высокоскоростная компрессия отвечает за снижение ударных нагрузок на колесо, раму и велосипедиста. Замедляет ход амортизатора на приземлении, благодаря чему велосипед не подскакивает.

Ниппель для подачи воздуха в амортизатор

Функция блокировки вилки позволяет перевести ее в режим 100%-ной жесткости. Устанавливая подвес на фиксированное положение, велосипедист выкатывает байк на ровные дороги. Для езды по пересеченным трассам вилку лучше не блокировать.

На некоторых воздушных моделях (например, Dual Air) можно отрегулировать отдельно давление и в позитивной, и в негативной камерах. Превышение компрессии в негативной части сделает вилку чрезмерно мягкой, а сам велосипед начнет раскачиваться на ходу.

Внутреннее устройство ВАВ

В большинстве случаев, пыльники устанавливаются лишь на модели среднего и ниже класса, а на товары высокого качества — нет.

Для того, чтобы содержать амортизирующие вилки в пригодном состоянии, устанавливаются сальники.Благодаря им, грязь и мусор не попадают внутрь, сальники защищают смазку велосипеда от шлаков.

Внутрь штанов амовилки устанавливают специальные резиновые трубочки — направляющие трубки.

Для предупреждения превышения жесткости устанавливают специальную деталь — регулятор жесткости.

Также, в амовилке находится специальная деталь, при помощи которой в одно движение можно превратить вашу вилку в жесткую — блокиратор амортизации.Состоит он из двух ограничителей — верхнего и нижнего.

Одни из основных составляющих амовилки — пружинки.Служат они для поглощения удара от препятствия, в случае столкновения.В зависимости от типа вашей амортизирующей вилочки, эта деталь действует по-разному.Так же, от этого зависит её материал изготовления.

Для замедления времени отскока пружинки используют демпфер.Эта деталь также необходима для комфортной езды, ведь из — за резких скачков пружины нарушается положение переднего колеса относительно дороги, в следствии чего, наездник быстрее выматывается.Во время длительной поездки на велике, всегда стоит следить за степенью смазанности демпфера, так как он часто и быстро стирается.

Так же, в зависимости от типа амовилки, демпфер имеет разную форму, материал изготовление, а также общее назначение.

Таким образом, демпферы различают на три вида:

• Закрытый вид
• Открытая ванна
• Вид Полуванны

Материалы велосипедных вилок.

Как и большинство составляющих амовилки, саму её чаще всего делают из сплавов алюминия с карбоном, сталью, а также титаном.В то время как шоссейные велосипеды, в большинстве своем, сделаны из карбона.А он стоит дороже.Самым дорогим составляющим вилки являются дропауты.А самыми дорогими амовилками считаются те, что созданы из титана.

Основные геометрические размеры велосипедной вилки

Для всех вилок

Общая длина вилки. Оказывает влияние на геометрию велосипеда. При замене вилки (особенно амортизационной на жесткую) следует учитывать разность их длин. В общем случае, не рекомендуется ставить вилку с длиной, отличающейся более, чем на 20 мм, от рекомендуемой производителем.Общий вылет вилки. Складывается из вылета короны и вылета дропаутов. Оказывает влияние на управляемость велосипеда — чем больше вылет, тем выше стабильность при движении по прямой, но хуже управляемость. Стандартное значение — около 45 мм для горных велосипедов и около 35 мм для гибридов.

Для амортизационных вилок

Ход вилки.

Чем больше ход, тем:

•  более крупные препятствия может отрабатывать вилка
• тем большие удары может гасить вилка
• тем выше скорость может быть на трамплинах
• меньше возможности полететь через руль, так как передняя часть велосипеда выше задней
• удобное положение райдера при скоростных спусках со склона.

Чем меньше ход, тем:

• ниже центр тяжести велосипеда
• выше точность управления
• вилка меньше раскачивается при силовом педалировании
• лучше приспособлена для езды в гору

Считается, что чем ровнее дорога, тем меньше должен быть ход вилки.

Типичные значения хода, в зависимости от предполагаемого стиля езды, такие:

Гибриды: 50-70 мм. Кросс-кантри: 80-100 мм. Велотуризм, покатушки, приключенческие гонки: 80-120 мм. Дёрт: 80-100 мм. Марафоны/эндуро/трейл: 120—150 мм. Фрирайд: 150—180 мм, однокоронные, двухкоронные, двухкоронные перевернутого типа вилки. Даунхилл: 180—203 мм, двухкоронные вилки. Хардкорный (жёсткий, сложный) фрирайд: 250—300 мм, двухкоронные вилки перевернутого типа.Диаметр «ног» велосипедной вилки. Диаметр ног рассчитывается в зависимости от нагрузки вилки и влияет на ресурс направляющих подшипников скольжения, в которых движутся ноги вилки. Чем жёстче использование вилки, тем большая площадь соприкосновения ноги и направляющего подшипника требуется для уменьшения трения между ними и повышения их ресурса. Диаметр ног так же влияет на общий вес вилки и на торсионную жёсткость. Значения диаметров ног для существующих велосипедных вилок: 28 мм — старые КК вилки, вилки низкого уровня, 30 мм — некоторые лёгкие КК вилки, 32 мм — вилки для КК и лёгкого экстрима (наиболее распространённый размер), 36-40 мм — распространённые вилки для даунхилла и фрирайда. 37-42 мм — хардкорный фрирайд

p.s. бывают и такие одноногие вилки. Это не фотошоп:

Стандарты и разделение по прочим параметрам

Велосипедная вилка — это сложный механизм, в котором присутствует много различных деталей и узлов. Соответственно, разделение этой комплектующей детали может осуществляться в зависимости от ряда параметров.

Тип крепления

Такое разделение обусловлено различными типами рулевых колонок и способом их крепления.

1. Резьбовые (headset) вилки предусматривают прижимание подшипника при помощи гаек. Одна гайка имеет конусовидную форму, затем идёт шайба с усом и завершает всё контргайка. Устойчивость такого механизма оставляет желать лучшего, он имеет склонность к разбалтыванию и образованию люфта.
2. Безрезьбовые (aheadset) вилки являются более распространёнными. В этом случае вынос руля удерживается подшипником. За фиксирование рулевого механизма отвечает якорь, который надёжно прижимает вынос и предупреждает разбалтывание. Затягивание выноса происходит при помощи двух больших винтов. Такая конструкция характеризуется более высокой надёжностью.

Безрезьбовая вилка велосипеда

Производство резьбовых вилок сокращается, что вынуждает велосипедистов переходить на второй вариант.

Класс хода

В соответствии с этим параметром выделяют следующие разновидности вилок:

• короткоходные демонстрируют ход в пределах 25–40 мм, подходят для кроссовых и гибридных байков, прогулочных и городских вариантов транспорта;
• средние обладают ходом в пределах 50–75 мм или 75–100 мм, могут использоваться для занятий велотуризмом, гонками и активного катания;
• длинноходные демонстрируют ход в пределах 120–300 мм и даже больше, актуальны для двухподвесных байков, на которых совершаются скоростные спуски DownHill.

Компоновка

На этот параметр обязательно нужно обращать внимание при выборе вилки. Разделяют следующие разновидности механизмов, которые отличаются друг от друга компоновкой:

1. Обычные вилки чаще всего встречаются с телескопической системой. Длинноходные варианты чаще всего представлены в виде «двухкоронных», в которых ноги соединяются двумя звеньями.
2. Перевёрнутые вилки также имеют телескопическую систему, но в этом варианте представлено нижнее размещение «поршней» вилок. Таким образом, получилось добиться уменьшения «неподрессоренной массы», а также улучшить сцепление. Такие вилки имеют большой вес и высокую стоимость, да ещё и поршни сильно загрязняются.
3. К специфическим вилкам относятся многопоршневые, многорычажные, одноногие модели. С виду они кажутся неустойчивыми и ненадёжными, но на практике это совсем не так. Сейчас они создаются из углеволокна, что позволяет создавать лёгкие и прочные конструкции.

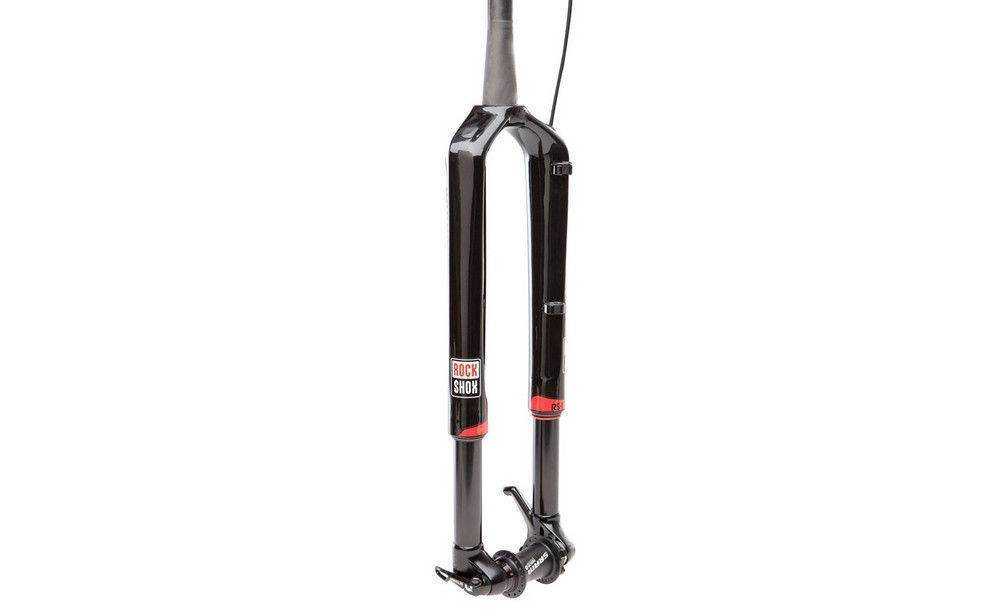

Перевёрнутая вилка велосипеда

Способы регулирования

Вилки, которые могут регулироваться по желанию пользователя, ценятся намного больше, чем обычные модели со стандартными настройками. Есть несколько видов регулирования:

1. Preload, или предварительная нагрузка, заключается в настройке жёсткости пружины. Если выбор падает на недорогую модель Preload, то надеяться на широкие возможности регулирования не стоит. Для изменения жёсткости пружины предусматривается два варианта: внешний регулятор или замена пружин. А также Preload предусматривает изменение скорости отскока вилки или возврата её в исходное положение и скорости сжатия, или compression. Все эти регулировки являются важными и полезными.
2. LockOut, или блокиратор, является полезной, но вместе с тем и опасной функцией, которой можно пользоваться со знанием дела.
3. Extension Control, или регулирование длины хода, также требует аккуратного обращения. Если экспериментировать и действовать наугад, то можно серьёзно покалечить вилку.

Важным типом регулирования является первый вариант. Две другие регулировки требуются не всем и не всегда, поэтому за них не стоит переплачивать.

Стандарты

Показатели диаметра трубы на вилке отображаются в дюймах, которые понятны не каждому россиянину. Здесь необходимо запомнить, что в одном дюйме находится 2,54 см. Другими словами, показатель в дюймах необходимо умножать на 2,5. Выделяют четыре стандарта, которые распространяются на все разновидности вилок.

1. Механизм с диаметром трубки в 1 дюйм относится к старым стандартам, который присутствовал в велосипедах советского производства.
2. Диаметр 1,8 дюйма является самым распространённым среди современных велосипедов. Этот стандарт является общепринятым и поддерживается всеми производителями велосипедов и комплектующих к ним.
3. 1,4 дюйма и 1,2 дюйма встречаются редко.

УДЛИНЕНИЕ ВИЛКИ МОТОЦИКЛА

Самостоятельное изготовление чоппера считается недешевым занятием. Но не всегда. Оказывается, можно построить стильные мотоциклы и при малых затратах. Свой чоппер я собрал на базе мотоцикла «Иж-Юпитер-2». Это прекрасная основа, стоившая мне совсем недорого. В принципе, моей технологией можно воспользоваться, имея в распоряжении какой-нибудь «ижевский» мотоцикл, «Яву» или, с несколько большими доработками, любой другой. Главные признаки чоппера — каплевидный топливный бак и большой гнутый руль.

У меня такой бак имелся. Но при отсутствии его можно было бы приобрести, выменять или, на худой конец, найти на свалке. Подходят баки от «Иж-49», «Иж-56», «Планеты» или «Юпитера» первой и второй моделей, а с небольшими переделками — от старого «Урала» или «Явы-250».

Руль, как правило, приходится заказывать на стороне, но можно сделать и самому. Я изготовил руль из стальной трубы с наружным диаметром 22 мм с помощью трубогиба. А чтобы хромировать его, обратился к специалистам соседнего завода. Тем же, у кого такого завода поблизости нет, рекомендую покрыть руль простой «серебрянкой».

Следующее, что определяет облик стильного мотоцикла, это передняя телескопическая вилка. На чопперах ее обычно удлиняют с помощью специальных вставок, выточенных из стального прутка, чистовой наружный диаметр которого равен наружному диаметру пера вилки.

На нижнем конце вставки-удлинителя выполняют резьбу с шагом и длиной, как на маслозаливной пробке пера вилки, а в верхнем — глухое отверстие с теми же параметрами резьбы. Потом сверлят сквозное осевое отверстие диаметром 8—10 мм для заливки масла.

Я же удлинять вилку не стал (однако для желающих это сделать все же привожу чертеж вставки), только заменил в ней сальники и масло, залив в каждое перо по 200 см3 смеси жидкости МГП-10 и автомобильного моторного масла в соотношении 1:1. Теперь о крыльях.

Переднее заменил на хромированное от мотоцикла «Иж-Юпитер-5». заднее оставил на месте, правда, немного укоротил. Прикрепил хромированную спинку седла, а к спинке — табличку регистрационного номера.

Передняя фара — «родная», но с новым ободком, задняя — новая, круглая от списанного автомобиля ЗиЛ. Пришлось также заменить глушители: на моем чоппере они теперь — от мотоцикла «Иж-Юпитер-4». Как известно, главное в любой машине — это мотор.

Перед началом эксплуатации я тщательно перебрал двигатель своего мотоцикла. Заменил изношенные поршневые кольца, поставил новые головки цилиндров (от «Юпитера-4»). Сочетание цилиндров «Юпитера-2» с этими головками позволило повысить степень сжатия, соответственно, и мощность двигателя (до 20—22 л.с), и получить на выходе плавно изменяющийся крутящий момент во всем диапазоне скоростей.

Также тщательно я отполировал выпускные каналы и снял фаски с впускных и выпускных окон. Кроме того, добросовестно очистил выпускные трубы. Для этого распушил один конец отрезка стального троса, а другой продел сквозь выпускную трубу и зажал в патроне ручной дрели.

При вращении патрона вращался и трос, а распушенный его конец отлично соскребал нагар. Заменил я и старый карбюратор К-36Д на новый К-65Д В итоге средний расход топлива понизился до 4,5—5 л на 100 км пробега, а максимальная скорость возросла до 120—130 км/ч. Весьма важна и качественная окраска машины.

Свой чоппер я покрасил финской автомобильной эмалью. Таким образом, получился довольно стильный мотоцикл при минимуме капитальных вложений. Меня он полностью устраивает, да и других мотоциклистов не оставляет равнодушными.

Удлинитель пера вилки (L и М — параметры резьбы пробки)

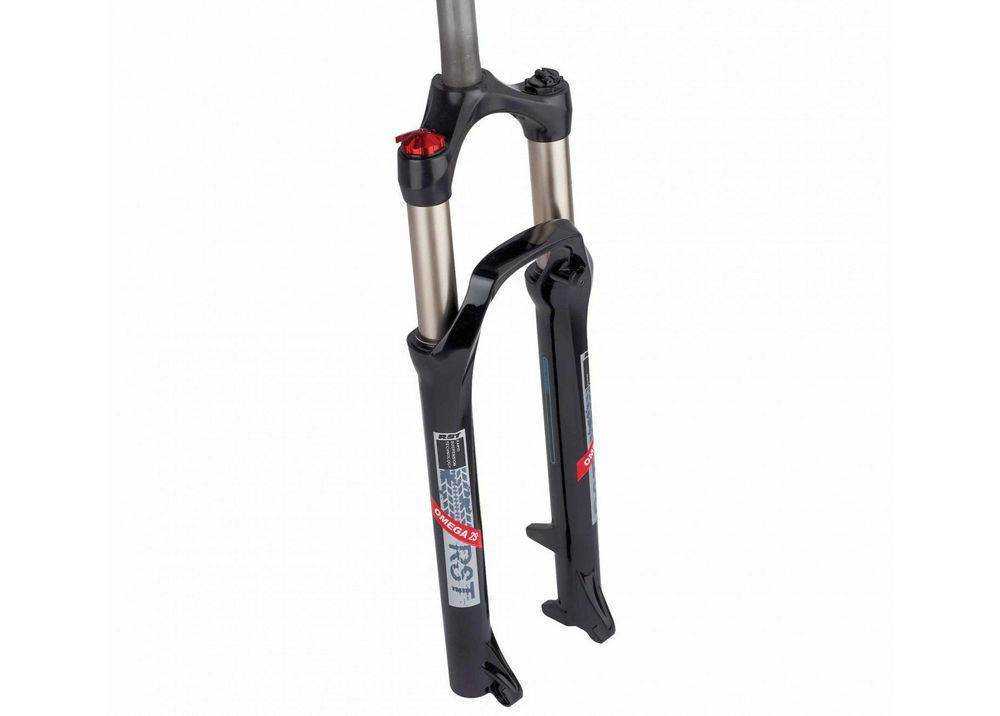

Устройство передней вилки для велосипеда

Вилка является второй по важности деталью после рамы, которая стоит дорого и выполняет важную функцию. Качество этого элемента определяет то, насколько будет комфортным катание

Наиболее важными параметрами можно назвать:

• Амортизационные свойства.
• Гибкость настроек.
• Класс устройства в соответствии стилю катания.

Жесткая пружина предназначена для катания в городских условиях. Однако при высокой жесткости выезд на бездорожье может привести к повреждению конструкции.

Основные детали вилки следующие:

1. Амортизатор – основная часть, которая на момент движения принимает основную нагрузку. В большинстве случаев при изготовлении применяется пружина различной жесткости. Также проводится установка амортизатора, представленного гидравлической камерой.
2. Демпфер – элемент, отвечающий за гашение незначительных неровностей. Примером можно назвать движение по каменистой поверхности, когда вилка должна быстро обрабатывать вибрацию. Однако дешевые вилки не имеют демпфера.
3. Корпус – часть конструкции, которая воспринимает основную нагрузку. Он состоит из рулевой трубки, внутреннего шатуна, короны и ноги.
4. Фурнитура – переключатель, при помощи которого проводится изменение основных настроек. Кроме этого, предусмотрено наличие пыльников и манжет, которые исключают вероятность попадания пыли и мусора. При изготовлении фурнитуры применяется резина и другие подобные материалы, способные восстанавливать свою форму после пропадания нагрузки.

Стоит учитывать, что есть довольно большое количество разновидностей вилок. Некоторые производители разрабатывают собственные технологии для увеличения комфорта на момент движения по пересеченной местности.
