Вилки suntour классификация

Suntour

Suntour представляет собой один из низких классов велосипедных вилок. Чаще всего их используют на обычных прогулочных моделях, от которых не требуется никаких побед и которым не нужна особая выдержка и выносливость на экстремальных трассах.

Такие вилки недорого стоят и обладают плохим качеством. Часто детали Suntour начинают течь, появляется люфт и прочие неполадки. Отзывы среди велосипедистов о подобных деталях по большей части негативные.

Компания RST зарекомендовала себя как производитель бюджетных деталей, поэтому и по настоящее время их продукция не пользуется особой популярностью, так как считается низкокачественной. Поэтому даже нормальные модели RST не пользуются большим спросом.

Качество деталей этой фирмы не на самом высоком уровне, некоторые модели считаются буквально одноразовыми. В России стараются не приобретать детали RST даже среднего качества, так как в виду их непопулярности могут возникнуть сложности с ремонтом.

Советы по выбору

Подобрать в магазине необходимый товар и сделать правильный выбор вам помогут советы от некоторых покупателей и экспертов:

Первым делом определитесь с целью покупки. Если вы покупаете с целью умеренной езды и прогулок, то вам подойдут воздушные и пружинные вилки

Другие ориентированы на более агрессивное использование и выдерживают большие нагрузки.
Обратите внимание на качество изготовления деталей. Ни для кого не секрет, что пластиковые детали быстро стираются, ломаются и приходят в непригодное состояние

Поэтому выбирать лучше из более прочных материалов — сталь, медь.
Уточните, предполагается ли дальнейшая модернизация или ремонт — дополнительный плюс, поскольку так модель прослужит гораздо дольше.
Наличие дополнительных функций помогают сделать использование более комфортным: блокировка амортизатора, калибровка отскока и преднагрузки и многое другое.

Следует понимать, чтобы купить подходящую вилку, нужно обязательно протестировать ее на деле. Так вы точно будете знать, подходит она вам или нет.

Техническое обслуживание вилки

Помимо профилактического осмотра вилка также требует регулярного ухода, а именно:

• через каждые 100-150 км пройденного пути необходимо осуществлять чистку и смазку ног на сальниках;
• через каждые 500-1000 км – разборка и полная смазка сальников;
• через каждые 4000-5000 км или как минимум раз в год производится замена масла (относится к масляным вилкам)

В целом, велосипедная вилка должна смазываться хотя бы раз в сезон, однако при активной эксплуатации велосипеда данную процедуру рекомендуется проводить чаще. Если в качестве примера рассматривать пружинно-эластомерную вилку, то процесс смазывания будет выглядеть следующим образом:

1. С помощью шприца масло заливается под пыльник.
2. Чтобы смазочный материал распределился равномерно, вилку нужно разработать.
3. Остатки масла необходимо удалить мягкой тряпкой.

По мнению специалистов, в качестве смазочного материала лучше применять силиконовые и прозрачные консистентные смазки.

Помимо смазки уход за велосипедной вилкой включает в себя также содержание устройства в чистоте. Чтобы исключить возможность попадания грязи в масло и сбоя в работе велосипеда после каждой прогулки нужно протирать ноги вилки возле пыльников.

Также велосипедную вилку можно отрегулировать, выставив сэг или отскок (если предусмотрена такая возможность). Однако как отмечают специалисты, данную процедуру следует выполнять поэтапно: после изменения каждого параметра следует проверять ход велосипеда. В противном случае, велосипедист может упустить разницу в ходе, а эффект от регулировки вилки будет смазан. Стоит отметить, что мастера советуют начинать регулировку данного устройства из нейтрального положения, в котором отскок должен быть выставленный наполовину, а стрелки компрессии откручены полностью против часовой стрелки.

Rock Shox

Компания Rock Shox является довольно популярной, их детали на рынке пользуются большим спросом среди велолюбителей, а модельный ряд велосипедных вилок охватывает большое количество стилей. Они подходят для прогулочного катания, кросс-кантри, марафонов, даунхилла, байкеркросса, экстремального фрирайда и многого другого.

Детали Rock Shox популярны за счёт относительно небольшой цены, приемлемого качества и простоты в обслуживании.

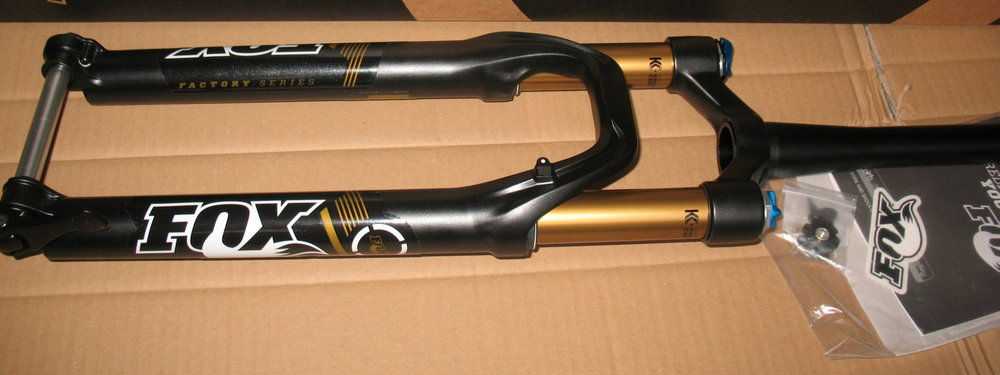

Компания Fox производит качественные вилки по достаточно высокой цене. Они являются очень надёжными и в то же время относительно простыми и понятными в плане эксплуатации и обслуживания. Компания производит детали для продвинутых спортсменов, поэтому достать такие модели простому велосипедисту-любителю не так просто.

Основные характеристики

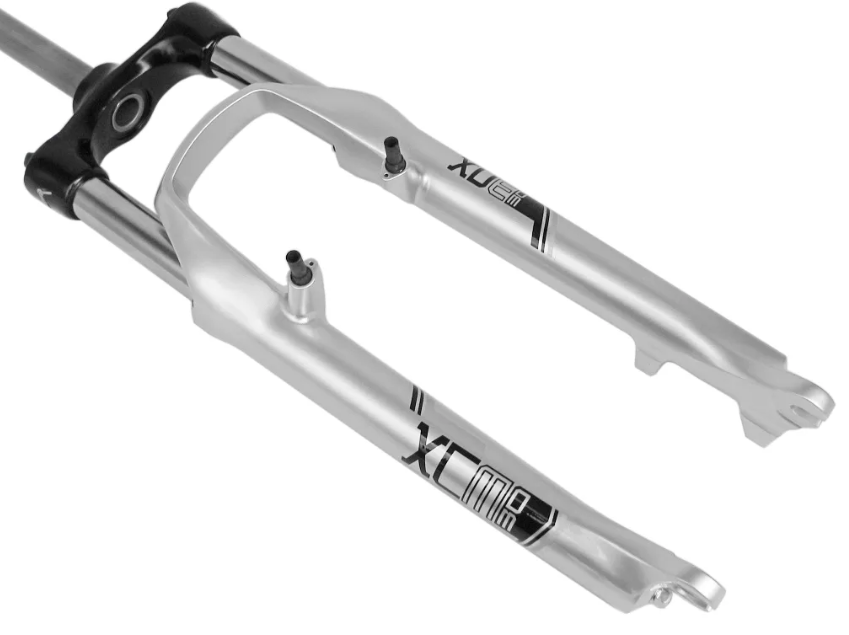

Sr Suntour XCM представляет собой пружинно-масляную амортизационному вилку. Изделие состоит из надежных компонентов, характеризуется неплохой производительностью. В левой части модели находится витая пружина, регулируемая по жесткости, в правой – картридж со встроенной блокировкой хода.

Корону и штаны вилок производят из алюминиевого сплава, легкого и надежного, что положительно влияет на массу всей конструкции велосипеда. Дропауты рассчитаны на применение вместе с колесом. К основным характеристикам изделий относят:

• ход вилки – 100 мм;
• фиксация переднего колеса – эксцентриками;
• диаметр колес – 29 дюймов;
• регулировка преднагрузки – присутствует;
• штаны – цельнолитые, изготовлены из алюминиевого сплава;
• корона – алюминиевая;
• длина ног – 28 мм;
• шток – STKM;
• фиксация тормозов – PM160;
• регулировка отскока – отсутствует;
• размер штока – 1–1/8 дюйма;
• масса – 2750 г.

Вилки от компании Suntour характеризуются прочностью и надежностью. Предназначены они специально для горных велосипедов, рассчитанных на катание по пересеченной местности. Среди других достоинств оборудования отмечают:

1. Устойчивый контакт с дорожным покрытием. Колеса плавно, без рывков преодолевают кочки, ямы и прочие неровности. Это позволяет велосипедисту управлять байком на самых сложных маршрутах.
2. Отличная проходимость. Корни деревьев, ветки на лесных тропинках, городских бордюры – все эти препятствия можно без труда преодолеть благодаря качественной амортизационной вилке.
3. Увеличение скорости движения по пересеченной местности. Компонент сглаживает неровности, позволяя ехать на велосипеде с большой скоростью. Жесткость амортизации при необходимости регулируется.
4. Комфортное катание. Помимо удобства езды, снижаются удары, приходящиеся на элементы конструкции. В результате длительность эксплуатации велосипеда увеличивается.
5. Амортизационная вилка сглаживает ошибки райдеров, допущенные при экстренном торможении, неправильном распределении усилий между задними и передними системами.

Есть у амортизационных вилок и некоторые недостатки. Модели более тяжелые и дорогостоящие по сравнению с жесткими вариантами. При передвижении по гладким дорожным покрытиям велосипедист вынужден задействовать больше энергии и сил. При наличии поломок изделия можно ремонтировать, однако, работа сопряжена с рядом трудностей, невозможно выполнить ее без наличия соответствующих навыков.

Вилки Suntour Raidon

Серия RAIDON-XC – это качественные вилки полупрофессионального уровня. Изделия оснащены воздушной пружиной, RL-R — на вилке установлен картридж отскока, и блокировка хода с руля. HLO-R — все та же гидравлическая блокировка с руля.

Важно понять какие опции необходимы для ваших условий езды. К примеру, покупая прогулочный велосипед для выездов в парка 1-2 раза в месяц, потребителю едва ли будет нужна гидравлическая блокировка хода

А вот для активно катающегося любителя, который иногда выезжает на гонки – такая опция будет полезна для экономии сил во время длительных тренировок или гонки.

Trekking вилки

Предназначены для велосипедов на колесах 700с, то есть для гибридов. Отличаются небольшим ходом в сравнении с кантрийными.

M3010/CR7/CR8/CR85

Серия вилок от компании Suntour для тормозов типа V-brake. Все они сделаны из тяжелых и дешевых материалов.

CR7/M3010 – ездят на ногах 24/25.4 мм, без демпфера, регулировки преднагрузки нет.
CR8 – ноги диаметром 28 мм, используются картриджи MLO и HLO.

CR85 – диаметр ног 30 мм предусмотрен специально для электровелосипедов. Демпфером не комплектуется, а если комплектуется, то LO.

NEX, NVX

NEX (50/63 мм) / NVX (63/75 мм) – по материалам идентичны вилкам XCT. Есть варианты с ногами диаметром 28 и 30 мм.

Демпферы:

• название без индекса – демпфера нет
• HLO – базовый картридж
• NLO – немного меньше базового картриджа
• LO/RL – об этих картриджах мы уже говорили, они умеют настраивать отскок, а версия RL выполняется с выносным локаутом.

В целом, вилки NEX/NVX можно смело относить к семейству XCT и XCM.

Mobie A32

Модель построена для электровелосипедов, ноги диаметром 32 мм, конструкция очень похожа на XCM, только ход покороче.

Используются картриджи LO/NLO/RL.

NCX-D/NRX-D

NCX-D (50/63 мм) и NRX-D (63/75 мм) полностью повторяют вилки XCR, однако магниевые штаны, в отличие от алюминиевых, снижают вес. Пружины устанавливаются стальные или воздушные. Вес NCX на 32-х мм ногах составляет 2 кг, NRX набирает 2,1 кг на весах, против 2,4 кг у XCR.

TR-HSI это NCX-D на стальной пружине с HLO демпфером для гидравлических тормозов и, как результат, она очень тяжелая.

NCX-E/NRX-E/NRX-S

NCX/NRX-E является модернизированной D версией на алюминиевых ногах. Смена материала экономит около 300 граммов.

NRX-S использует ноги немного тяжелее и по своим характеристикам походит на  Raidon XC.

GVX

Новая разработка, для набирающего популярность, направления гравийных велосипедов, где амортизационные вилки встречаются очень редко. На момент подготовки статьи, удалось найти только одну модель гревела в сборке с GVX: это Search XR A Suspension от Norco.  Доступны версии с ходом 40мм, 50мм, 60мм. Только для дисковых тормозов Flat Mount и под оси.

Mobie 25/45

Обе вилки предназначены для электровелосипедов. Mobie 25 ездит на 32-х ногах, а 45-я модель на 34-х. Также Mobie 25 по своему содержанию походит на короткоходный Raidon.
Mobie 45, в свою очередь, походит на короткоходную Aion (трейловая вилка). Обе модели построены с одинаковым уровнем качества материалов, разница только в диаметре ног. Разумеется, присутствуют модели с воздушной и стальной пружинами.

Разновидности вилок Suntour

В линейке товаров компании Suntour выделяют несколько разновидностей изделий. Классификация продукции включает несколько серий:

1. RAIDON-XC. Качественные модели полупрофессионального уровня. Вилки оснащены воздушной пружиной, картриджем отскока, а также блокировкой хода с руля.
2. Suntour NEX/NCX. Вилки предназначены для ситибайков с колесами 28,6 дюймов. Изделия оснащены пружиной, демпфер отсутствует. Модель NEX HLO обеспечивает городские велосипеды возможностью гидравлической блокировки.
3. Suntour XCT/XCM/XCR. Бюджетная вилка, рассчитанная для начального уровня катания, спокойного передвижения. Модели XCT оптимальны для горных байков, XCM – для преодоления несложных маршрутов, XCR – для велотуризма, кросс-кантри.
4. Suntour NCX-D, BRX-D. Изделия подойдут для установки на кроссовые байки. Эти вилки имеют небольшой вес, в левой ноге располагается пружина из стали, регулятор преднагрузки, в правой – закрытый масляный картридж, предназначенный для демпфирования и блокировки хода. Серия NCX-D рассчитана на колеса диаметром 28 дюймов. Модификация Air RL оснащена воздушной камерой, которая меняет жесткость при корректировке показателей давления.

Вилки Suntour отличаются широким разнообразием моделей. При необходимости в ассортименте бренда можно найти подходящие варианты для разных типов велосипедов, начального, полупрофессионального и профессионального уровня катания.

Сравнительная таблица характеристик

Наглядно сравнить главные моменты описанных в рейтинге вилок вам поможет специальная таблица сравнительных характеристик.

Наименование модели	Ход (мм)	Амортизатор	Предназначение	Вес (кг)	Стоимость (рублей)
SR Suntour XCM	100	пружина, эластомер	активный отдых	2	2 000 — 3 000
RST GILA ML	100	пружина, масло	активный отдых	2.5	3 000 — 4 000
RST Blaze ML	130	пружина, масло	активный отдых	2.5	4 500 — 5 000
SR Suntour XCR LOR	120	пружина, масло	Cross Country	1.7	5 000 — 7 000
Rock Shox XC 30 TK	100	пружина, масло	Cross Country	3	8 000 — 10 000
SR Suntour Raidon LOR 15mm	120	пружина, масло	Cross Country	1.6	10 000 — 12 000
SR Suntour Epixon LOR	120	пружина, масло	Cross Country	1.7	10 000 — 13 000

Правила выбора и эксплуатации

Начинающие велосипедисты порой испытывают трудности при выборе подходящей вилки. Внимания заслуживают несколько критериев:

1. Финансовые возможности. При наличии ограниченности в средствах можно подобрать бюджетный вариант для начального уровня. Конечно, он будет не таким функциональным, как дорогостоящие модели. Качественные амортизационные вилки могут стоить всего в 2 раза меньше самого велосипеда.
2. Стиль езды. Стоит заранее продумать, по каким дорогам предстоит ездить. Амортизационные модели хорошо показывают себя на пересеченной местности, сложных маршрутах.
3. Вес велосипеда. Тяжелые байки сложнее разгоняются и тормозят, поэтому вилки станут для них идеальным дополнением.

Велосипедные вилки нуждаются в бережной эксплуатации и регулярном обслуживании. Изделия нужно тщательно очищать от загрязнений. Пыльники, резиновые уплотнители, сальники предназначены для защиты механизма от пыли. Необходимо проверять компоненты на наличие трещин, заменять новыми при необходимости. Грязь и воду аккуратно удаляют при помощи мягкой тряпки. Внешнюю сторону изделия можно потереть мягкой щеткой, допустимо использование моющих средств.

Вилки от компании Suntour Sr XCM представляют собой качественное оборудование для велосипедов. С ними байки приобретут наибольшую устойчивость, лучшее сцепление с дорожным покрытием. Гарантом долговечности изделий станут бережное обращение и правильное систематическое обслуживание.

Вилки Suntour NEX/NCX

Модели вилок NEX предназначены для городских велосипедов под 28,6” колеса, с пружиной в одной ноге и без какого-либо демпфера. Маленький ход вилки подчеркивает на ее городское предназначение.

NEX HLO добавляет городским и туристическим байкам возможность гидравлической блокировки.

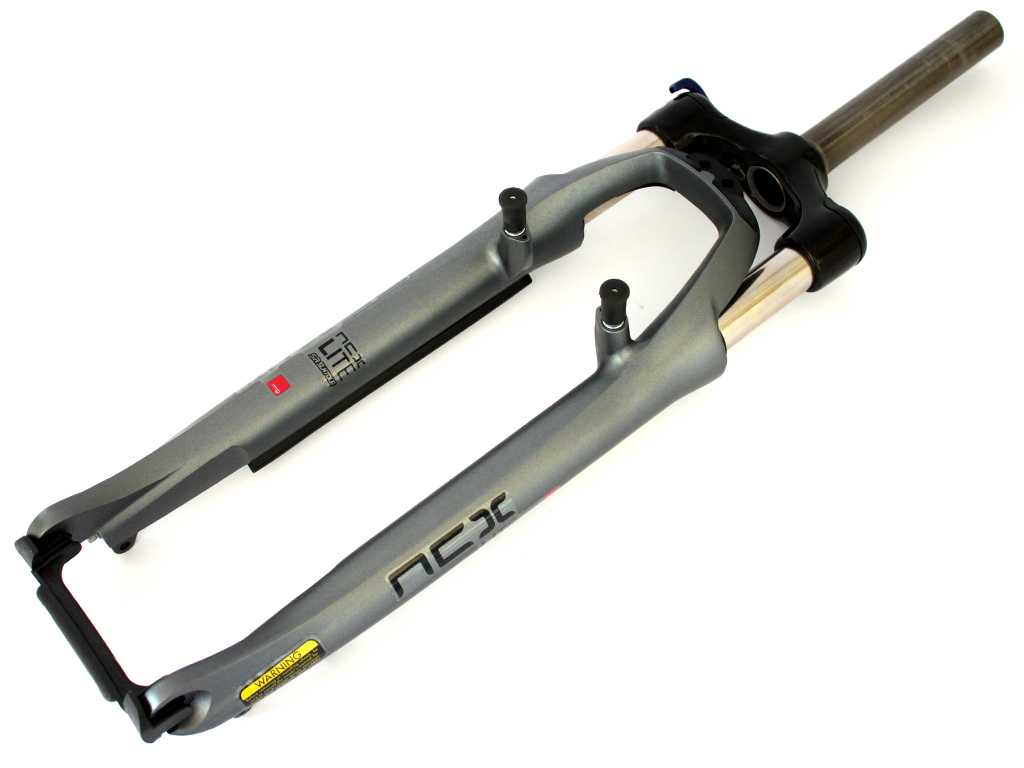

Вилка SR Suntour NCX открывает модельный ряд качественных вилок для городских велосипедов, под колеса 700C. Она выполнена с использованием алюминия и магниевых сплавов, что уменьшает ее вес. А регулировка жесткости пружины и гидравлическая блокировка приятно дополняют картину. Буква D в маркировке означает крепление под сквозную ось, для увеличения жесткости и четкости управления.

Амортизационные (амортизированные)

В эту большую категорию относятся мягкие модели, которые оснащены амортизатором. В качестве амортизатора могут выступать три элемента: пружина, масло или/и воздух. Они могут комбинироваться или использоваться по отдельности, что существенно влияет на стоимость вилки и уровень её работы. Такие вилки активно устанавливаются на велобайки.

Амортизационные конструкции выпускаются в огромном ассортименте. Модели существенно разнятся в цене, качестве и долговечности. В самых недорогих вилках устанавливаются амортизаторы пружинного типа и низкокачественные расходники. Ни о каких регулировках и речи быть не может, хотя некоторые продавцы умудряются выдавать вращаемые заглушки за элементы регулировки. Нельзя выбирать подобный товар и надеяться на длительную работу. На самом деле, спустя уже короткое время вы будете чувствовать раздражение от неадекватной работы механизма.

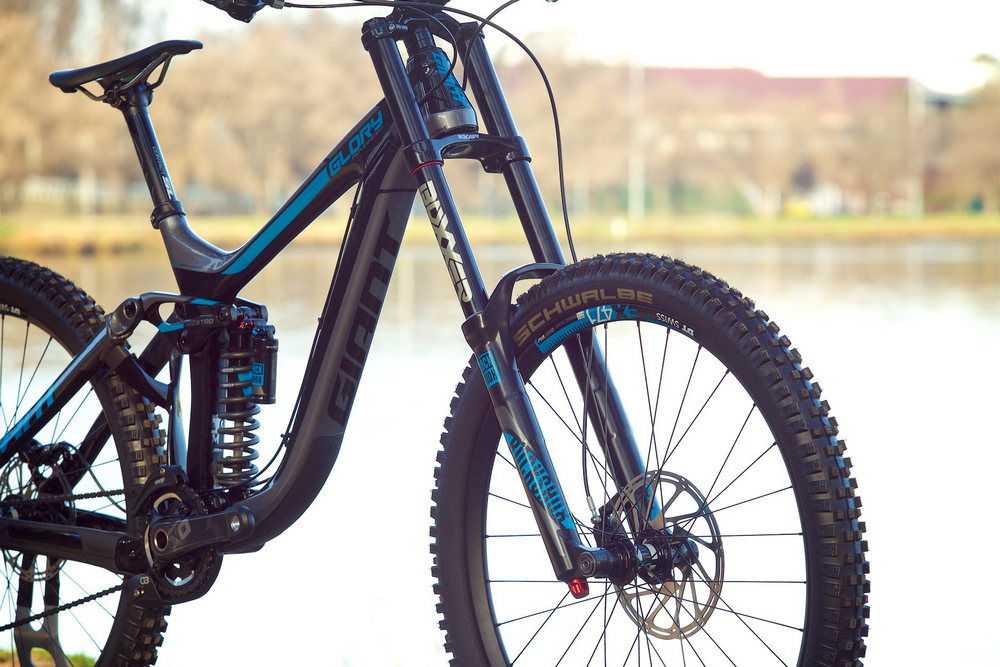

Амортизированная велосипедная вилка

Жёсткие

Такая разновидность отличается простым строением конструкции, в которой не предусмотрено наличие движущихся элементов. Такую вилку не желает выпускать ни один из существующих производителей. И совсем скоро жёсткие конструкции канут в Лету и станут историей. Серьёзным недостатком является низкая скорость прохождения дороги с неровным покрытием. К преимуществам можно отнести небольшой вес, прочную конструкцию, морозоустойчивость и долговечность. Такие модели продолжают устанавливаться на некоторые шоссейники. Хоть у этой вилки и нет будущего, но есть случаи, когда её установка является преимущественной:

1. Езда исключительно по ровным дорогам.
2. Стиль катания прогулочный, а высокие скорости являются редкостью.
3. Использование велосипеда ребёнком.
4. Занятие велотриалом, суть которого заключается в спортивном преодолении препятствий.

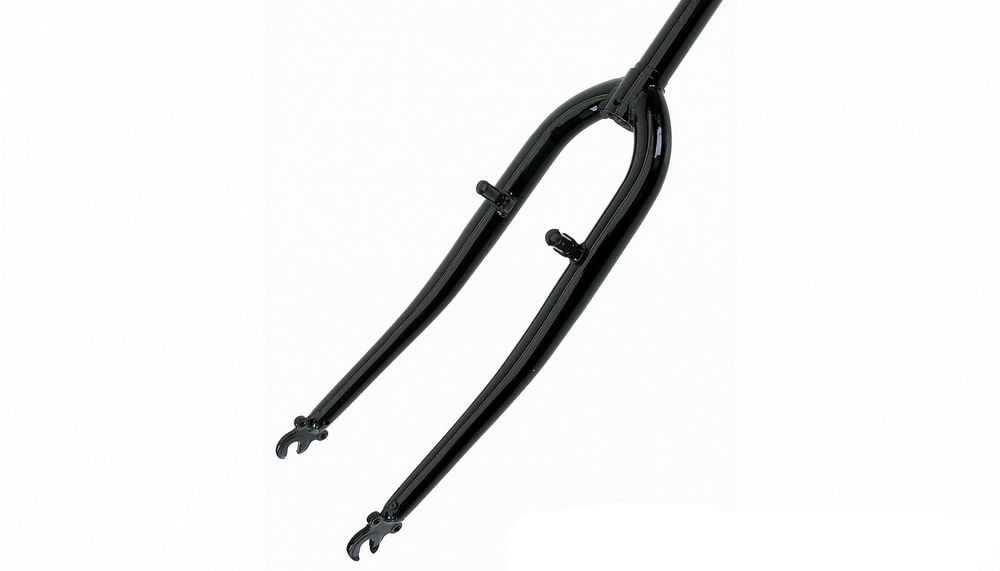

Жёсткая велосипедная вилка

Только в этих случаях целесообразно устанавливать жёсткую модель вилки. Если ваш стиль катания не похож ни на один из вышеперечисленных, то выбор вилки для велосипеда должен быть направлен на амортизационные модели. Здесь есть где разгуляться и даже потеряться.

Как снять велосипедную вилку

Ниже будет представлена подробная инструкция по демонтажу передней амортизационной вилки с поясняющими картинками.

1. Первым делом выполняем подготовительные работы, а именно откручиваем все, что крепиться к вилке. В нашем случае это калипер тормозной системы, а также гидролиния передних дисковых тормозов, которая крепится зажимом к штанам вилки. Если у вас установлены тормоза типа V-brake, то демонтируем их. Это также касается датчика скорости, идущего от велокомпьютера, переднего крыла и т.д.
2. Откручиваем болты, фиксирующие вынос на рулевой трубе, а затем выкручиваем болт якоря вилки велосипеда.
3. Аккуратно снимаем руль вместе с выносом и опускаем его вниз. На данном этапе следует действовать аккуратно, дабы не повредить гидролинии или случайным ударом металлических частей руля о раму не поцарапать последнюю.
4. Снимаем проставочные кольца и направляющую гильзу (конус). Для этого аккуратно поддеваем ее небольшой плоской отверткой в районе пропила. Затем достаем верхнее кольцо качения, и верхний подшипник. Все данные действия иллюстрированы картинками ниже.
5. Все операции выполнены и теперь можно аккуратно извлекать рулевую трубу из стакана. После этого нам осталось достать подшипник, нижнее кольцо качения и снять переднее колесо. Для этого мы ослабляем эксцентрик или откручиваем фиксирующие болты (в зависимости от типа крепления). На этом процесс снятия вилки велосипеда завершен.

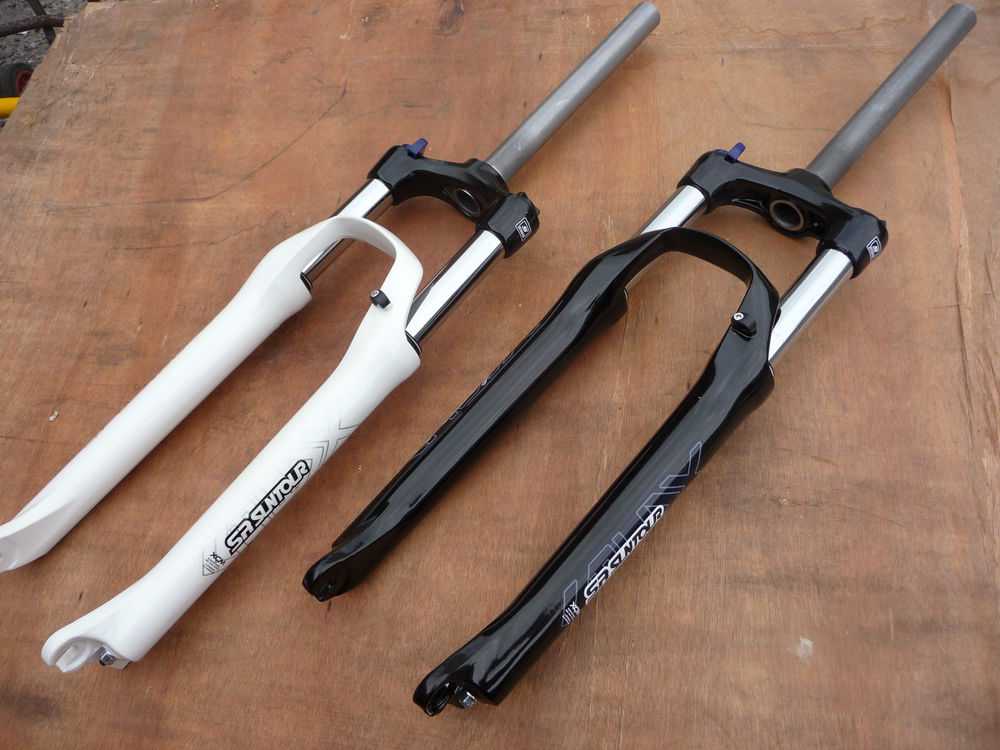

Вилки Suntour XCT/XCM/XCR

Модель XCT является бюджетной вилкой начального уровня для ежедневной не экстремальной езды.

SR Suntour XCT – вилка предназначена для горных велосипедов начального уровня. Подойдет для легких прогулок по пересеченной местности (грунтовая дорога и лесные тропинки), не рассчитана на высокие нагрузки и участие в гонках, т.к. с легкостью поглощает лишь удары средней интенсивности. SR Suntour XCT изготовлена в основном из стали, ноги диаметром 28мм, хромированные стальные. Пружина стальная (Coil) с эластомерной вставкой, либо с простым масляным закрытым (картриджным) демпфером. Корона и штаны вилки из алюминиевого сплава. Некоторые модели оснащаются гидравлическим локаутом (HLO).

Конструктивно амортизационная вилка XCT это следующее:

• Технология: пружинно-эластомерная вилка, с регулировкой жесткости пружины
• Размер колеса: 29″, 27.5″, 26″, 24″, 20″
• Максимальный размер ротора: 180, 160 мм
• Диаметр ног: 28 мм и 25,4 (только для 20″ вилок)
• Ход, мм: 80, 100 мм
• Корона — алюминий AC4C
• Материал ног — сталь, хромированные
• Штаны — алюминиевый сплав
• Тормоз: Дисковые, Ви-брэйк+диск

Группа моделей XCM – вилки среднего ценового диапазона, со стальной пружиной. По технологичности выше моделей XCТ: 30-мм ноги прибавляют вилке жесткости и улучшают контроль над велосипедом.

SR Suntour XCМ – старшая модель вилки серии XCT. Так же является вилкой начального уровня, но идёт со стальными ногами диаметром уже 30мм, что обеспечивает ей большую жесткость и надежность. Корона и штаны вилки Suntour XCМ из алюминиевого сплава. Так же, как и младшая XCT, вилка серии XCM не предназначена для агрессивного катания и профессионального использования в гонках стиле Cross-country, но отлично справляется с сильными ударами. Амортизационная вилка со стальными пружинами и предварительной регулировкой жесткости, в разных модификациях могут присутствовать также следующие настройки: масляный картридж закрытого типа с регулировкой отскока (RL), механическая (LO) или гидравлическая (HLO) блокировка.

• Технология: пружинная с регулировкой жесткости
• Размер колеса: 29″, 27.5″, 26″, 24″, 20″
• Максимальный размер ротора, мм: 203, 180, 160
• Диаметр ног: 34, 32, 30, 28 мм
• Ход, мм: 80, 100
• Корона — алюминий AC4C
• Материал ног — сталь, хромированные
• Штаны — алюминиевый сплав
• Тормоз: дисковые или v-brake

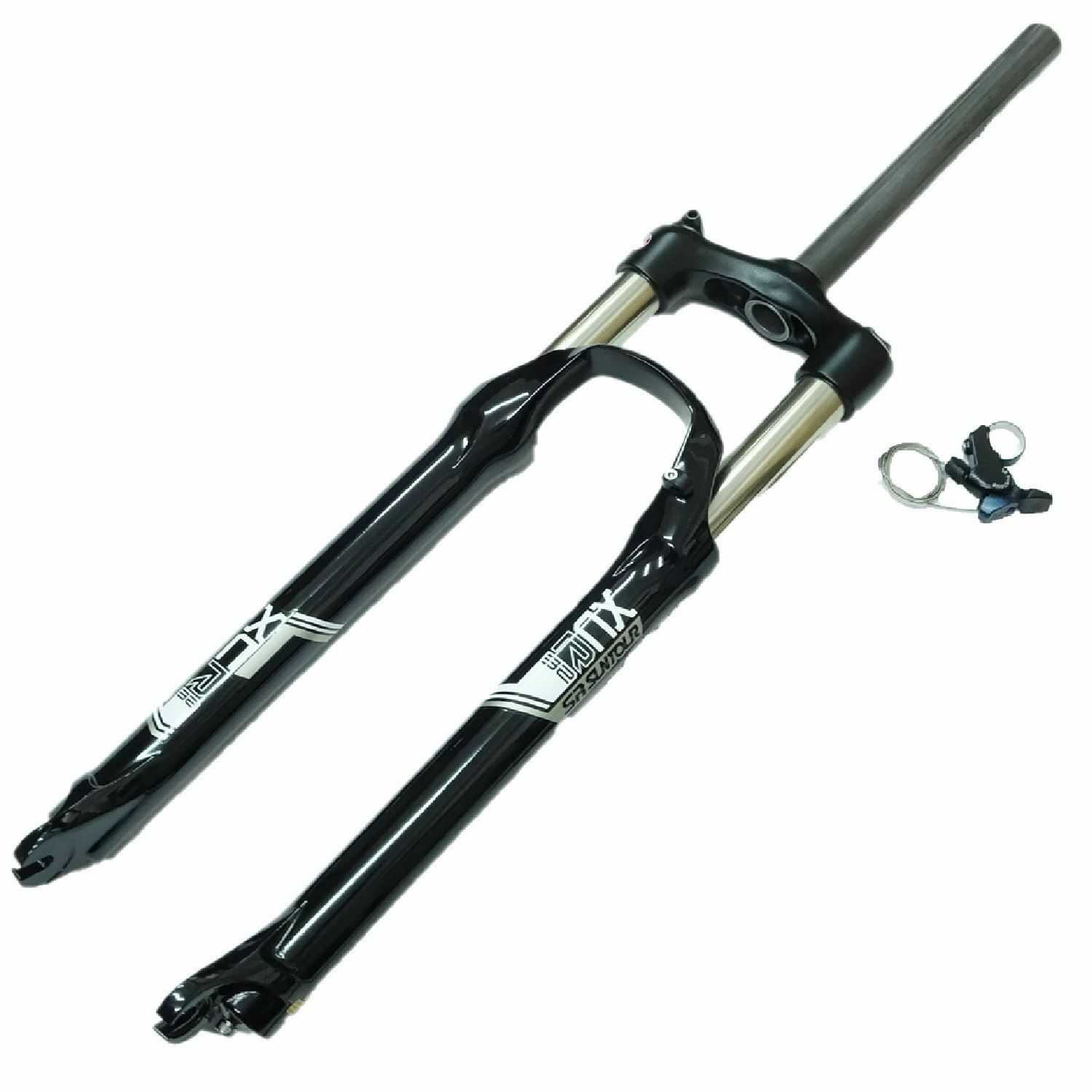

Вилка XCR — это популярная пружинно-масляная вилка, c регулировкой преднагрузки и возможностью блокировки хода с вынесенной манеткой на руль. Данная модель вилки отлично подойдет как для легкого кросс-кантри, так и для велотуризма. Ноги и шток велосипедной амортизационной вилки SR Suntour XCR изготовлены из сплава STKM, а штаны — из магниевого сплава, что позволило уменьшить её вес. SR Suntour XCR – одна из самых популярных моделей у Suntour среди начинающих любителей Cross-country. XCR имеет отличный запас прочности, хорошую жесткость, достаточно не плохие характеристики, приемлемый вес и все необходимые настройки. Материалы, используемые при изготовлении: сталь, магний и алюминий. Пружины в данной сери уже 2, есть как стальная (Coil) так и воздушная (Air). В данных вилка отсутствую эластомерные вставки, а роль стабилизирующего механизма выполняет масляный демпфер закрытого типа (картридж). Из настроек: блокировка, либо удаленная (RL) блокирующая вилку с руля посредством манетки, либо на самой вилки, которая в свою очередь бывает как (LO или HLO). Также на некоторых моделях SR Suntour XCR присутствует регулировка отскока (Rebound). Подойдет для любителей велоспорта, и активного отдыха. Вилка серии XCR c лёгкостью справляется с активным катанием в лесу и на пересеченной местности.

• Технология: пружинная с регулировкой жесткости, либо воздушная вилка
• Размер колеса: 29″, 27.5″, 26″, 24″
• Максимальный размер ротора, мм: 203, 180, 160
• Диаметр ног: 34, 32, 28 мм
• Ход, мм: 80, 100, 120 мм
• Корона — алюминий AC4C
• Материал ног — сталь, никелированные
• Штаны — магниевый сплав
• Тормоз: дисковые

Плюсы и минусы

За более надёжную и долговечную вилку придётся доплатить порядка 3 тыс. рублей. Сумма немалая, но высокое качество не может стоить дёшево. Более того, в дополнение вы получаете ряд преимуществ, которыми не обладают низкопробные модели:

• снижение ударно-вибрационной нагрузки, которая поступает на переднюю часть байка;
• нейтрализация «тормозящего эффекта», который возникает во время прохождения дорожных неровностей;
• улучшение управляемости;
• увеличение срока службы целого ряда важных узлов конструкции;
• сохранение высокой скорости на плохой дороге.

Согласитесь, что за такой набор преимуществ можно и переплатить. В этой бочке мёда не хватает ложки дёгтя. Список недостатков выглядит следующим образом:

• большой вес, который может достигать 3 кг;
• растрачивание энергии и скорости при раскачивании велосипеда.

Хорошая вилка снижает ударно-вибрационная нагрузку, нейтрализует «тормозящий эффект», улучшает управляемость и многое другое

Производители постоянно трудятся над усовершенствованием своей продукции, улучшением её характеристик и снижением существующих недостатков. Потому вилки становятся более лёгкими и могут настраиваться по усмотрению пользователя.
