Грузовые прицепы для велосипеда. ранебаут - велоприцеп для перевозки детей

Грузовой велоприцеп и его конструкция

Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным

Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку

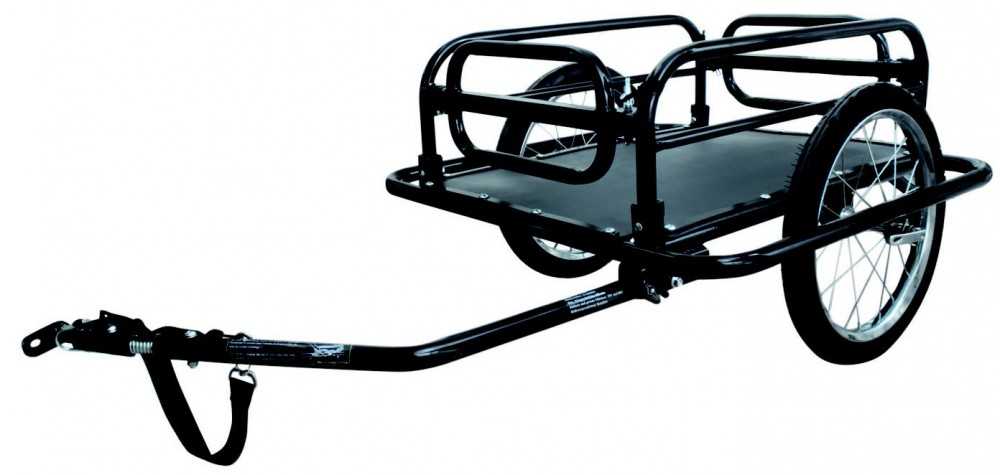

Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.

Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.

Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.

Виды велоприцепов:

двухколесные;
одноколесные. В основном используются для туристических поездок. Одноколесный велоприцеп является более маневренным и позволяет без проблем проехать по узким тропам и дорожкам.

Три базовые составляющие велосипедного прицепа:

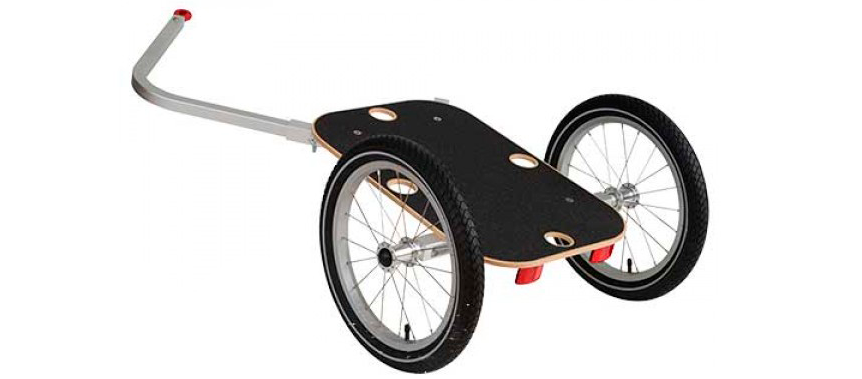

Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.

Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.

Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.

Элементы конструкции

Конструкция велосипеда – это нескольких основных узлов, объединенных между собой. Главный несущий элемент – рама. Среди других составляющих: передняя вилка, узлы трансмиссии, тормозные колодки, колеса, сидение и педали. Прежде чем приступать к выбору или созданию элементов, необходимо сделать чертеж.

Основные компоненты конструкции

Особенности элемента

Рама

Основа всей конструкции. Если есть старая ненужная рама, она подойдет для работы. Главное, хорошее состояние и отсутствие ржавчины. Деталь может быть изготовлена своими руками – из стальной или алюминиевой трубы. Изделие также можно сделать из композитного материала, пластика, древесины

Передняя вилка

При создании учитывается ход вилки, необходимый диаметр колеса и метод фиксации тормозов

Узлы трансмиссии

Специалисты советуют поискать готовый элемент, а не создавать цепь своими руками. Причина в том, что сложно добиться хорошего качества. Лучше выбрать классическую трансмиссию

Тормоза

Существует два варианта: ободные и дисковые тормозные колодки. Если в планах нет экстремальных прогулок, подойдет первый вариант. Этот компонент недорогой и значительно облегчит конструкцию. Но его особенность – чувствительность к влаге и грязи

Если важно обеспечить повышенную безопасность, лучше сделать дисковые тормоза

Седло

Велосипедное седло предпочтительнее выбрать готовое. Если по душе спортивный стиль езды, понадобится жесткое и упругое сидение, конструкция которого учитывает анатомические особенности человека

Если в приоритете непродолжительные поездки, можно установить широкое и мягкое седло. Выбор огромен – важно, чтобы крепление совмещалось с креплением на подседельном штыре. Еще один серьезный момент – материал. Используются разные сплавы металлов, а также пластик

Педали

Цена зависит от веса (чем легче, тем дороже), сплавов и материалов, наличия промышленных подшипников. Важно, чтобы обеспечивалось надежное сцепление, но при этом конструкция должна быть травмобезопасной. Классический вариант хорош для повседневных прогулок. Такие педали не удерживают ноги, снижая вероятность травмы. Существуют модернизированные приспособления, прочно фиксирующие ноги – ступни не будут соскальзывать. Есть педали для акробатической езды (платформы). Если в планах сделать горный велосипед своими руками, потребуются контактные педали

Руль

Три основных требования, которые предъявляются к рулю: надежность, прочность, эргономичность. Для изготовления используют сталь, карбон или титан
На нем размещают управляющие компоненты

Выбор резины

Нужно обратить внимание на протектор, состав покрышки, защищенность от проколов. Есть резина с особой лентой, которая прокладывается между камерой и покрышкой – это позволит накатывать тысячи км без потребности в починке камер

Если использовать дополнительные приспособления для велосипеда, сделанные своими руками, можно получить уникальную конструкцию. Есть примеры того, как умельцы объединяют подходящие куски металла, детали от автомобиля, надежную тормозную систему (останавливается даже при разрыве ведущих цепей). Такой необычный велосипед создал житель Баку, сварщик по профессии. Транспорт выгодно отличается скоростью и грузоподъемностью.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.

Делаем» платформу

Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.

Примерная схема работы

Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, туристические походы) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.

Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.

Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.

Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.

Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.

Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. При создании такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.

Стоимость велосипедных багажников высока, и не каждый велосипедист сможет выложить за такой апгрейд около тысячи рублей или даже больше. Да и зачем так тратиться, если можно сделать багажник на велосипед своими руками.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Как сделать велосипед из дерева своими руками. Рама из дерева не только стильный, но и практичный элемент велосипеда. Создаём прочную деревянную конструкцию.

Как создать велоприцеп в домашних условиях

Для создания велосипедного прицепа своими руками понадобится следующее:

прямые трубы квадратного сечения;
уголки;
четыре угловые трубы;
колеса;
восемь металлических пластин;
металлический лист;
доски;
шурупы, гайки, саморезы, гвозди для сколачивания досок.

Из инструментов понадобятся:

дрель;
сварочный аппарат;
электрический лобзик;
гаечные ключи.

Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:

Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.

Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже. Итак, прямоугольник собран, следующая задача – приварить к нему поперечины

Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две

Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.

Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.

Нарезка посадочных мест под колеса:

Берутся четыре одинаковых пластины.
На каждой размечается величина дропаутов.
С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
Пластины привариваются к боковинам остова прицепа и внешним трубам.

Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.

Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.

Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.

Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как сделать велоприцеп своими руками: инструкция

Типы велосипедных прицепов

Нельзя сказать, что прицеп для велосипеда является обязательным. Многие райдеры прекрасно обходятся и без него. Однако аксессуар такого типа может быть незаменим для некоторых ситуаций. Большой популярностью он пользуется среди дачников, активных путешественников, семей с детьми и домашними любимцами.

На сегодняшний день производители велосипедного оборудования выпускают следующие типы конструкций:

На одном или двух колесах.
Для детей.
Для домашних животных.
Для туризма.
Для перевозки грузов.
Велолюльки (являются боковыми моделями).
Ранебауты (используются для совместного катания с ребенком).

Грузовые модели крепятся к горным велосипедам. С их помощью можно перевозить мелкую технику, строительные материалы, покупки, собранный урожай.

Ключевые особенности

Все модели имеют несколько общих черт. Давайте рассмотрим их подробнее.

Рама модели изготавливается из прочного металлического профиля.
Платформа для груза изготавливается из пластика, фанеры или МДФ.
Крепление является важнейшим компонентом любой модели. Используются только самые надежные механизмы, фиксаторы и замки.

Существует множество вариаций моделей. Их внешний вид зависит от предназначения тележки. Так, в США популярны велоприцепы для перевозки досок для серфинга. Мы же будем ориентироваться на отечественные реалии и рассмотрим универсальные тележки, предназначенные для перевозки личного багажа, кирпичей и дачного урожая.

Как сделать велоприцеп своими руками

Изготовить самодельный прицеп довольно просто. С задачей способен справиться любой, кто имеет хоть какие-то технические навыки.

Тачку для велосипеда можно изготовить и из ПВХ труб. Это — довольно хороший и практичный материал. Для конструирования можно использовать трубы, оставшиеся после домашнего ремонта.

Сложнее изготовить модели, предназначенные для перевозки домашних любимцев. Они должны в обязательном порядке иметь ремни для фиксации, быть удобными и безопасными.

Специалисты советуют приобретать готовые модели для домашних животных. Они просты и удобны, их стоимость довольно небольшая. И уж точно не стоит экспериментировать с прицепами для младенцев. Люльки для маленьких детей должны соответствовать самым высоким требованиям по безопасности. Они должны приобретаться в специализированных магазинах.

Виды самодельных велоприцепов

Конструкции отличаются друг от друга, в зависимости от предназначения прицепа. Для изготовления прицепа понадобятся одно или два колеса.

Тележку собирают путем сварки. Для работы берется профильная труба, имеющая сечение 25х25 мм. Для увеличения устойчивости модели грузовую платформу следует разместить ниже оси колес. Часто тележки имеют удобную ручку, позволяющую перевозку вручную.

Боковые прицепы удобны тем, что позволяют контролировать состояние груза. Вам не придется оглядываться назад для его проверки. Байк с такой тележкой обладает прекрасной устойчивостью. Его удобно припарковать на любой стоянке. Он позволяет легко удерживать равновесие. Однако для передвижения на таком велосипеде требуется довольно широкая дорога. На нем не проехать по узким тропам или между машинами в плотном потоке.

Инструменты и материалы

Давайте перейдем от теории к практике и постараемся изготовить прицеп из подручных материалов. Для работы пригодятся трубы ПВХ, листы фанеры, колеса от телеги или коляски.

Первым делом следует разработать подробный чертеж прицепа. Шаблон изготавливается самостоятельно или скачивается из интернета.

На сегодняшний день существует множество готовых чертежей, фото и видео инструкций. В обязательном порядке при поиске подходящего варианта следует учитывать назначение тележки.

Чаще всего короб изготавливается из фанеры или МДФ. Для варки рамы используются сталь или титан. Для днища можно использовать готовую металлическую корзину.

Сборка прочной помощницы

Если тачку планируете использовать для перевозки разных тяжёлых грузов, стройматериалов, крупногабаритных предметов, она должна быть сделана с 4 колёсами. Такая конструкция выполнена обычно из металлических элементов. Для её составления исполнитель должен иметь сварочный аппарат и инструменты для слесаря. Рамка тележки составлена из труб и кусков. Они свариваются вместе на одну платформу.

Рукоятка и колёса приваривают на рамку. Специалисты рекомендуют оснастить её шинами, повышает грузоподъёмность и упрощает процесс движения. Каждое колесо приварено к раме отдельно. Ёмкость крепят на платформе. В неё загружают разные грузы для перевозки. Для этих целей используйте старый или новый поддон. Устройство для загрузки и транспортировки материалов преимущественно фиксируется на платформе.

Операция выполняется путём сварки или закрепления. Первый вариант подходит для телег, которые не планируются вскоре разбирать. Болтовое соединение позволяет изменять контейнер при необходимости для перевозки.

Чертеж трехколесного велосипеда своими руками

КАК СДЕЛАТЬ ТРЁХКОЛЁСНЫЙ ВЕЛОСИПЕД

Трехколесный велосипед из. двухколесного

Как из двухколесного старого велосипеда сделать трехколесный с грузовой тележкой?

Естественно,

что дело это хлопотное и потребует определенных технических навыков, подручных материалов и запасных частей. Не говоря уже о смекалке. Здесь нужны мужские руки, способные превратить данную затею в реальность.

Вот кинематическая схема трехколесного велосипеда (см. рис. 1).

Рис. 1. Схема привода трехколесного велосипеда с одной ведущей втулкой: 1 – переднее колесо 2 – привод на ведомую звездочку заднего колеса 3 – задняя втулка с дополнительной звездочкой на корпусе 4 – цепной привод на полуось заднего колеса 5 – ведущее заднее колесо 6 – заднее колесо свободного хода.

Педальный цепной привод работает на ведомую звездочку задней втулки, закрепленной на раме. На один из фланцев корпуса втулки наклепана звездочка дополнительной цепной передачи, приводящей во вращение полуось одного из задних колес. Для этого на полуоси глухо насажена звездочка, подобная дополнительной звездочке корпуса втулки.

В предполагаемой конструкции используется любая серийная втулка – как односкоростная, так и многоскоростная, как тормозная, так и безтормозная. В последнем случае, в дополнение к тормозу на переднее колесо, свободное от привода заднее колесо снабжается тормозом любого типа.

Некоторые умельцы разработали несколько типов грузовых велосипедных шасси, представленных на рис. 2. Велосипед справа предназначен для перевозки грузов различного вида и незаменим для дачников, садоводов- огородников, а слева – велосипед с грузовой тележкой, легко переоборудованной в кресло для пассажира.

За рубежом, например, увлекаются не столько веломашинами для перевозки грузов, сколько «пассажирскими» велосипедами, «трициклами» для прогулок, для передвижения престарелых людей. Интересны педикары – трехколесные велосипеды – достаточно легкие машины с трехступенчатой коробкой передач, дифференциалом, эффективной подвеской колес. Нередко, кроме козырьков и тентов, конструкторы предусматривают у своих трехколесных машин еще и дополнение к педальному приводу – привод ручной.

Комментарии: 1

Строительная тачка из металлолома

Наличие халявного металла – один из критериев рентабельности изготовления самодельной строительной тачки. В ход идёт всё, что попалось под руку. Посмотрите фотоподборку самоделок пользователей FORUMHOUSE.

Realsystem

Я смастерил тачку из готового ковша, частей от стульев и уголков. Колесо купил за 600 рублей. Варил сам.

Строительную тачку осталось только покрасить.

Prince

А вот моя тачка. Все материалы подобраны на свалке. От себя диски, электроды, время и желание.

Та же тачка после замены колёс на новые.

Эта же самоделка спустя 6 лет. Кузов без изменений, а колеса снова заменили на новые.

igr5591

Я не нашел приличную строительную тачку среди заводских моделей. Засучил рукава и сделал. Тачка работает и не ломается, как и все самоделки.

Как сделать фаркоп для прицепа в домашних условиях

В независимости от того, какую конструкцию Вы планируете собрать, неизбежно возникает вопрос выбора сцепного устройства прицепа. Оно должно обеспечивать подвижность в двух плоскостях и достаточную надежность, оставаясь простым в реализации. Пару вариантов сцепок мы уже рассмотрели, оценим возможные другие.

Вероятно, самое простое устройство представляет из себя шар, на который сверху надета труба. Тележка быстро отсоединяется от велосипеда, и ее удобно перекатывать вручную за изогнутый конец трубы. При этом существует опасность неконтролируемого разъединения сцепки во время движения.

Такое сцепное устройство напоминает фаркоп грузового автомобиля. Крюк с замком можно взять от негодного синтетического китайского троса (который легко рвется при попытке буксирования легкового автомобиля.) Такая сцепка быстро разъединяется, однако при движении издает стуки и скрипы.

Для изготовления более серьезного устройства потребуется сварка и пластиковые втулки. Основа конструкции – два сваренных крест-накрест патрубка и две вилки, то есть самодельный кардан.

Оригинальная идея – изготовить велосипедный фаркоп из двух мебельных опор высотой 60 мм. Ролики из них удаляются, и один элемент крепится болтами с гайками к задней вилке велосипеда.

Второй элемент крепится к тяге прицепа хомутами и винтами с гайками. Между собой основания опор соединяются через отверстия для осей роликов с помощью штифта с быстросъемным шплинтом. Опоры вращаются вокруг своих осей и обеспечивают подвижность соединения в двух плоскостях.

Более того, в данном примере предусмотрена страховка на случай разъединения фаркопа во время движения. Она выполнена из велосипедного тросика с карабином, который цепляется за раму велосипеда.

Этот велосипедный прицеп изготовлен на базе магазинной тележки с колесами от инвалидной коляски. Особый интерес представляет сцепка, изготовленная из шарнира тяги стабилизатора легкового автомобиля. Шарнир приварен к овальной пластине с отверстием, которая надевается на ось колеса. Сверху к шарниру крепится еще одна пластина, которая приварена к патрубку. На него надевается труба коляски, и соединение фиксируется штифтом со шплинтом. Получается очень надежно, но необходима сварка. Таким образом можно подобрать наиболее подходящее сцепное устройство для Вашего прицепа.

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.
