Тюнинг иж юпитер-5: двигатель, подвеска, внешний вид

Доработка и переделка подвески

Оригинальная подвеска мотоцикла ИЖ Юпитер-5 надёжна и обладает неплохой ремонтопригодностью. Восстановить её несложно, но лучшие результаты удаётся получить, внеся некоторые изменения в конструкцию.

Установка регулируемых газовых амортизаторов. Сегодня в продаже несложно найти подходящие по параметрам газовые амортизаторы, которые можно использовать в конструкции задней подвески для тюнинга ИЖ Юпитер-5. В идеале можно улучшить ездовой комфорт и улучшить устойчивость машины на трассе.

Замена передней вилки. Такое тоже возможно, но, скорее всего, потребует переделки её крепления.

Установка другого руля не возбраняется, если не ухудшает эргономику посадки наездника.

Тюнинг глушителя ИЖ Юпитер

Каждый мотоциклист и владелец ИЖа начинает апгрейл с глушителя. Новые солидные, красивые хромированные «банки» придают вальяжности и серьезности, но будут ограничивать работу движка. При таких манипуляциях необходимо менять впуск. Грамотно отрегулированный резонатор, обладающий глушащей частью, даст возможность движку не только свободно «дышать», но и при действии на определенных оборотах сможет гарантировать хороший подхват.

Для «Юпитеров», у которых кубатура каждого цилиндра 175м3 прекрасно подходят отрегулированные резонаторы от мотоциклов ковровского предприятия. Подходит резонатор от СМБ-2, мощности в «середине», или резонатор от «ЗиД-200».

Произвести насадки можно из старого глушителя «пятого» или «четвертого» «Юпитера» или «четвертой»-«третьей» «Планеты». В работе следует использовать цилиндрический отрезок без перегородок. «Флейту» необходимо делать из теплоустойчивого материала, подойдет для этого всего соединительный патрубок глушителя от мотоцикла «Урал». Там нужно сделать сверлом отверстия, а пустое пространство между корпусом и трубкой забить стекловатой. Выхлопной патрубок можно оставить заводской. Его нужно только немного обрезать и сварить, а не закручивать болтами.

Что лучше, когда и для кого

Сделав небольшой анализ этих двух моделей. Стало понятно, однозначно выявить лучшего не получится. Потому что, кому-то нравится скорость, а кто предпочитает надежность. Кто-то комфортабельность ставит на первое место, кто-то на первое место ставит расход топлива. Все по-разному эксплуатировали своих «железных коней» и по-разному за ними ухаживали.

Проведя опрос, мнения разделились, сельские жители предпочтение отдавали Планете 5. А жители городов и поселков городских типов предпочтение отдавали Юпитеру 5.

Жители деревень отдавали предпочтение Планете 5, потому что это «рабочая лошадка». Привезти, отвезти съездить на рыбалку, охоту идеально подходит Планета 5. Юпитеру 5 отдавали предпочтение люди, которым транспорт нужен раз в неделю, например съездить на дачу.

Хотелось бы отметить, что данные модели пользуются спросом и актуальны до сих пор. В среднем за 20 тыс. руб. можно приобрести мотоцикл, который будет в хорошем рабочем состоянии. С запчастями проблем нет. В продаже имеются и родные, и китайские аналоги. С похожими характеристиками мотоциклов на рынке нет и в ближайшем будущем, не будет.

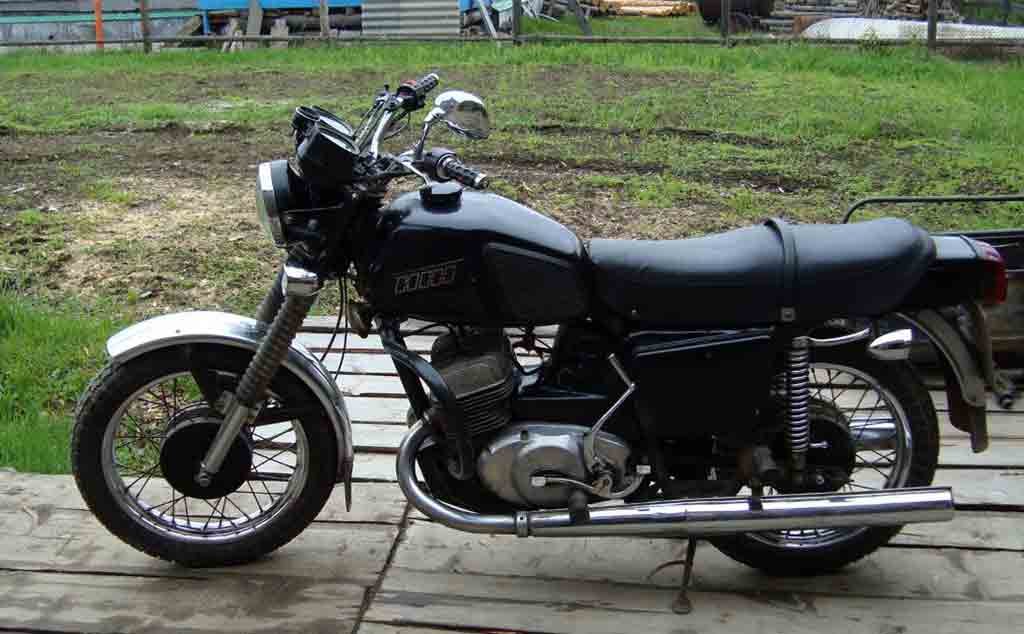

Мотоцикл ИЖ Юпитер 5 — широко известный монстр советского мотостроения, выпускавшийся с 1987 по 2008 год
. Массивный и архаичный, он представляет собой поверхностную переработку предыдущих поколений серии, в которой конструкторы с относительным успехом попытались исправить их недостатки. Благодаря хорошей пригодности для сельской местности
байк быстро стал популярен, к тому же за счёт другого двигателя он превосходил по мощности своего главного конкурента, пятую «Планету». Его мотор был признан удачным, и он был позаимствован для другой модели Ижевского мотозавода, «Юнкера», первого российского круизера, на котором одно время ездили даже сотрудники ГИБДД.

Два карбюратора на ИЖ Юпитер

Среди всевозможных доработок для двухцилиндрового Ижа особенно выделяется установка двух карбюраторов на двигатель мотоцикла. По одному на каждый цилиндр. Делается это в расчете на увеличение мощности мотора путем улучшения наполнения каждого цилиндра. Мощность действительно увеличиться, но максимум на пару лошадей.

Поэтому на большинстве двухтактной техники между карбюратором и фильтром присутствует впускной резонатор. Он представляет собой пластмассовый ящик, куда выплевывается часть смеси. На юпитерах это устройство отсутствует, т.к. особой необходимости в нем нет из-за длины «штанов» и особенности работы двухцилиндрового мотора. Пока один цилиндр совершает рабочий ход, второй всасывает смесь из карбюратора плюс ту часть, которая отразилась от юбки первого поршня.

Кроме того, установка лепесткового клапана улучшит наполнение цилиндра на низких и средних оборотах, немного снизится расход топлива. Цилиндр юпитера примерно равен объему 175 см3, поэтому лепестковые клапана можно поставить от восхода 3м-01 либо изготовить у токаря по образцу. Карбюраторы тоже можно взять от восхода (К-62В, К-65В) либо от явы 638.

Помимо установки клапанов еще потребуется доработать поршня. На юбке поршня со стороны впуска необходимо сделать отверстие, как показано на рисунке. Это нужно для того, чтобы уменьшить сопротивление на впуске, необходимое для работы лепестков.

Для работы двух карбюраторов понадобится краник с двойником и общая ручка газа для обоих тросов. Эти детали можно взять с урала либо подобрать от других моделей мотоциклов.

После установки всех деталей необходимо провести настройку и синхронизацию карбюраторов. Иначе может возникнуть перегрев и износ одного из цилиндров, а также сильная вибрация.

Электропроводка

Мотоцикл «ИЖ Планета-5» оснащается стандартным набором ламп накаливания, выключателей и приборов. Лампы номиналом 12 вольт расположены с таким расчетом, чтобы каждую можно было заменить при необходимости в течение нескольких минут. Общее количество лампочек составляет 17 штук, среди которых:

лампочка стояночного света;
фары дальнего и ближнего света;
лампочка контрольная, отвечающая за работу генератора;
лампа подсветки показаний спидометра;
лампы указателей поворота на руле мотоцикла, заднем крыле и боковом прицепе;
габаритная лампа бокового прицепа;
лампа стоп-сигнала прицепа;
лампа заднего габаритного фонаря;
лампа стоп-сигнала мотоцикла;
контрольная лампочка дальнего света;
лампочка контроля нейтрального положения коробки передач;
контрольная лампочка указателей поворота;
сигнальная лампочка нейтральной передачи.

В электросхему мотоцикла входят следующие приборы:

генератор;
переключатель сигнала поворота;
выключатель стоп-сигнала;
предохранитель;
выключатель нейтральной передачи;
выключатель зажигания;
звуковой сигнал;
аккумуляторная батарея;
прерыватель указателя поворота;
свеча зажигания;
прерыватель зажигания.

В систему электрооборудования входит генератор, питающий автоматическое бесконтактное зажигание, независимое от аккумуляторной батареи. Мотоцикл «ИЖ Планета-5», проводка которого отвечает всем требованиям безопасности, считается хорошим примером рационального использования электрических приборов.

Дорожный мотоцикл «Иж Юпитер-3К»

Дорожный мотоцикл «Иж Юпитер-3К» «Иж Юпитер-3К» — дорожный мотоцикл среднего класса с боковым прицепом (коляской), предназначенный для передвижения по дорогам, имеющим разное покрытие.

Дорожный мотоцикл «Иж Юпитер-3К»

В сельской местности СССР хорошо прижилась техника, выпускаемая Ижевским машиностроительным заводом. Выпуск первой модели семейства «Иж Юпитер» начался в 1961 году. Несмотря на то, что его конструкция была довольно удачной, разработчики не почивали на лаврах и регулярно совершенствовали производимую на предприятии технику. В 1971 году любители мототехники получили возможность купить уже третье по счёту поколение советских байков — мотоцикл «Иж Юпитер-3».

Дорожный мотоцикл «Иж Юпитер-3К»

Новая модель, хотя и сохранила многие технические решения, хорошо зарекомендовавшие себя на ранних модификациях, стала существенным шагом вперёд, изменившись как внешне, так и по техническим характеристикам. Облик машины вполне соответствовал представлениям того времени о дизайне. Технические характеристики выглядели впечатляюще даже в сравнении с параметрами появившейся на год позже Ява 350 тип 634. Прочная конструкция, энергоёмкая подвеска, довольно высокий — 135 мм — дорожный просвет и тяговитый мотор позволяли эксплуатировать машину на сельских дорогах, где техника понежнее откровенно пасовала. Модели был присвоен Государственный знак качества СССР.

Дорожный мотоцикл «Иж Юпитер-3К»

Хозяйственные мотолюбители предпочитали «Иж Юпитер-3» с коляской, конструкция которой позволяла перевозить не только третьего пассажира, но и изрядное количество груза. Сначала устанавливалась модель БП 65. Затем её сменила новая модификация БП-1, для удобства посадки пассажира имевшая сдвижной верх.

Дорожный мотоцикл «Иж Юпитер-3К»

Установка бокового прицепа требует регулировки схождения колёс. Настройка производится за счёт перемещения переднего бокового шарнира крепления на раме.

Дорожный мотоцикл «Иж Юпитер-3К»

Мотоцикл, укомплектованный коляской, носил маркировку «Иж Юпитер-3К». Более практичным был, разве что, М-72 Урал.

В ходе производства машина дважды модифицировалась. С 1977 по 1980 год выпускался «Иж Юпитер-3-01», имевший ряд существенных отличий от базовой версии. Был ещё ряд мелких изменений, но они касались, в основном, внешнего вида. Что до ТТХ, то они остались на прежнем уровне. С 1979 по 1981 год производился «Иж Юпитер-3-02», главным отличием которого был топливный бак новой конструкции и формы.

Дорожный мотоцикл «Иж Юпитер-4К»

С 1980 года началось производство мотоцикла «Иж Юпитер-4» с двигателем, мощность которого, по сравнению с предыдущей моделью «Иж Юпитер-3» была увеличена с 25 до 28 л.с.

Дорожный мотоцикл «Иж Юпитер-4К»

Мотоцикл «Иж Юпитер-4» получил новую экипажную часть с щитком, крепящимся к вилке, а не к траверсе как в предыдущей модели.

Дорожный мотоцикл «Иж Юпитер-4К»

Также на мотоцикл «Иж Юпитер-4» стало устанавливаться принципиально новое 12-вольтное электрооборудование, что вместе с новой фарой головного света большего диаметра повысило безопасность и комфорт водителя и пассажиров.

Популярность модели «Иж Юпитер-3» была велика, и если что и останавливало потенциальных покупателей, так это достаточно высокая цена. За год завод выпускал свыше 250 000 машин, поступавших в открытую продажу. Удачная конструкция стала базой для создания следующих модификаций, последней из которых стал «Иж Юпитер-5».

Коррекция внешнего вида мотоцикла

Изменение внешности может происходить разными способами. Среди наиболее распространенных:

Установка обтекателя.
Замена топливного бака.
Переделка сидения.
Покраска мотоцикла.

Установка обтекателя. Это первое, за что берутся многие любители доработки внешности мототехники. И хотя справиться с такой задачей можно, следует осознавать, что разработка таких компонентов – сложная задача, требующая специфических навыков. На предприятиях работают целые группы специалистов, занимающиеся проектированием обтекателей.

Не владеющий специфическими навыками человек, несмотря на все свои таланты, с высокой долей вероятности получит результат сомнительного качества. Поверхность обтекателя будет неровной, что хорошо заметно на размещённых в сети иллюстрирующих тюнинг Юпитер 5 фото. Аэродинамика мотоцикла может не улучшиться, а ухудшиться. Учтите всё это прежде, чем решитесь взяться за изготовление и установку обтекателя.

Замена топливного бака – вполне оправданное решение. Но не стоит пытаться изготовить сложную деталь самостоятельно. Это непростая задача даже для предприятий, имеющих специальное технологическое оснащение. Разумнее и проще подобрать уже готовый топливный бак с какой-нибудь другой модели мотоцикла.

Переделка сидения. Можно попытаться внести изменение в штатную конструкцию, перетянув её новым материалом вроде кожи или хорошего заменителя, и установив новый наполнитель. Но оригинальное сидение имеет значительную массу. Для уменьшения веса мотоцикла имеет смысл, как и в случае с топливным баком, подобрать деталь с другой техники.

Покраска ИЖ Юпитер-5 – дело хорошее. Тут можно дать развернуться своей фантазии. Но наилучших результатов удастся добиться, если знать законы сочетания цветов или посоветоваться с профессиональным дизайнером. В противном случае вместо стильного сочетания контрастных цветов можно получить расцветку типа «вырви глаз».

Если вы заинтересованы в том, чтобы лакокрасочное покрытие было долговечным, предварительно нанесите слой качественного грунта и откажитесь от использования нитрокраски, отдав предпочтение алкидным или полиуретановым эмалям.

Снижение шумности

В самом начале производства новый мотоцикл «ИЖ Планета-5» вызывал достаточно много нареканий по поводу высокого уровня шумности. В связи с этим потребовалась модернизация двигателя. На средних и высоких оборотах прослушивался стук юбки поршня. Возникла необходимость увеличения диаметра поршня на несколько микрон, чтобы он более плотно взаимодействовал с зеркалом цилиндра. Однако такой способ не всегда оправдывает себя, поскольку существует опасность заклинивания двигателя. Тем не менее в конструкторском бюро пошли на риск, правильно рассчитали размеры, и шумность мотора существенно уменьшилась.

Источники шума крылись также и в ходовой части. Задняя подвеска, которая является самой активной частью любого мотоцикла, нуждалась в уплотнении соединения гидроамортизаторов с маятниковой вилкой. Были установлены специальные резиновые сайлент-блоки, изолирующие металлические детали, в результате чего шум уменьшился.

Достаточно много вопросов вызывал глушитель, который первоначально был прямоточным. Гул выхлопа превышал допустимые нормы в децибелах. Пришлось кардинально изменить конструкцию гасителя. Внутреннюю полость глушителя оснастили сетчатыми перегородками, которые значительно снизили уровень шума.

Зажигание

Производить мотоцикл «ИЖ Планета-5» начали в перестроечные годы. СССР переживал перемены, которые отражались практически на всех отраслях народного хозяйства. Вместе с тем коллектив Ижевского машиностроительного завода всячески старался сохранить производственный потенциал. Мотоциклетное производство наращивало свою базу. На модель «ИЖ Планета-5» стали устанавливать современную систему зажигания, работающую на электронной основе. Бесконтактный принцип был тогда в новинку, многие потребители с недоверием относились к «ноу-хау». Однако отечественные мотоциклисты вскоре убедились в надежности БЭСЗ и в простоте обслуживания электронной системы. Главная проблема стандартного трамблера-прерывателя, обгорание контактов, ушла в прошлое. Первым мотоциклом на территории СССР, на который устанавливались самые современные функциональные устройства, считался «ИЖ Планета 5». Зажигание электронного принципа действия было одним из таких устройств. Однако часть мотоциклов производилась с устаревшими, но достаточно надежными контактными прерывателями.

Тюнинг Иж Юпитер 5 – создание современной внешности

Итак, начнем с самого интересного! Как говорится: встречают по одёжке… Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.

Двух секционные новые сиденья можно сделать самому:

Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.

Следующей процедурой будет изменение хвостовой части:

Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.

Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:

Глушащий насадок

Изготовить такой насадок можно из старого глушителя «пятого» или «четвертого» «Юпитера» или «четвертой»-«третьей» «Планеты». Использовать для изготовления насадки следует цилиндрический отрезок без перегородок. «Флейту» необходимо делать из теплоустойчивого материала, для этого может подойти соединительный патрубок глушителя от мотоцикла «Урал».

В нем надо будет просверлить отверстия, а свободное пространство между корпусом и трубкой следует заполнить стекловатой. Выхлопной патрубок можно оставить родной. Его следует только немного укоротить и соединение сделать сварное, а не болтовое.

Следующим шагом будет усовершенствование системы впуска. Программой минимум будет установка карбюратора от мотоцикла «Планета-5»,где диаметр диффузора составляет 32мм. Для этого необходимо впускные окна во фланце патрубка и цилиндрах немного распилить. Для существенного повышения динамики разгона с одновременной синхронной работой цилиндров, понадобятся два карбюратора.

На мотоциклах иностранного производства карбюратор на каждый цилиндр устанавливаются уже давно и стали нормой. От штатного патрубка понадобятся фланцы, с помощью которых производится крепление к цилиндрам. Кроме этого, необходимо будет выточить две алюминиевые втулки, а от впускного патрубка «Планеты» потребуется отрезать привалочный фланец карбюратора.

Второй фланец можно будет взять от старого «юпитерского» карбюратора. Сварку деталей необходимо производить аргоном, после чего подогнать узел до полного совпадения зазоров. Если образовались небольшие щели, то их можно заполнить эпоксидкой или «холодной сваркой». Применяя эпоксидный клей в качестве наполнителя можно использовать алюминиевые опилки или пудру.

Для обеспечения равномерной тяги до разгона 100км/ч подходят К 65В от мотоцикла «Восход». Желательно произвести замену главных топливных жиклеров, игл и распылителей, ремкомплекты для этих карбюраторов стоят на рынке относительно не дорого. В поплавковой камере уровень топлива можно оставить прежний. Завершив с карбюратором, можно приступать к модернизации воздушного фильтра.

Родной воздушный фильтр, устанавливаемый на мотоцикл не только не способен обеспечить качественную очистку воздуха, но еще и понижает мощность двигателя. В этом случае можно купить фильтр импортного производства или воспользоваться верхней частью поролонового фильтра к мотоциклу «Восход», которому под силу справиться с обоими установленными карбюраторами, к тому, займёт мало места и очень удобен в обслуживании. Пропитку поролона следует производить специальным маслом для воздушных фильтров. Достать такое масло не составит большого труда.

Остается одна из самых важных по своей значимости работ – доводка цилиндров и поршневой группы. Более формирован двигатель от «Юпитер-5», поэтому возни с ним будет намного меньше. На рисунке красные линии относятся к развертке доработанных цилиндров «Спорт», черные показывают стандартный вариант «Классик». Повышение мощности двигателя можно будет добиться за счет подрезки верхней кромки выпускного окна на 1,5-2мм.

Чтобы повысить мощность мотора “Ю-5” за счет наращивания оборотов, подрежьте верхнюю кромку выпускного окна на 1,5-2 мм. Обязательное условие – одинаковый вес поршней, при этом окна должны совпадать с продувочными окнами в цилиндрах и ни в коем случае, не перекрывать их. С кромок поршневых колец необходимо будет снять фаску.

Потребуется облегчить поршневые пальцы, за счет проточки на конус на конце. С торца пальцев также необходимо снять фаску. «Хвостики» стопорных потребуется откусить, чтобы их не подрезал поршневой палец.

Для дальнейшей доработки потребуется найти коленвал, имеющий игольчатый подшипник верхней части. Такой вал можно найти на «жидкостном» «Юпитере». Такой вал является взаимозаменяемым с другими моделями. Чтобы была лучшая смазка подшипника, в головке необходимо будет просверлить два отверстия, диаметр которых должен быть в пределах 3-3,5мм., как это делают на «Планете». Как показывает практика, штатные алюминиевые сепараторы, установленные на заводе, не отличаются надежностью.

Головки цилиндров потребуется поджать, подрезав на токарном станке их концы. Объем камеры сгорания можно определить методом пролива, он должен находиться в пределах 19см3.Наращивать степень сжатия еще больше не рекомендуется, так как головки цилиндров могут потерять жесткость. После всех произведенных переделок, придется ездить на Аи-92. В конце потребуется отрегулировать угол зажигания и установить новые свечи Brisk OT“Jawa” или , PAL.

Тюнинг «ИЖ Юпитера-5» своими руками

Заводское исполнение экстерьера мотоцикла не отличается яркостью и агрессивностью. Многие владельцы стремятся исправить этот момент. Один из вариантов – придание технике спортивного облика. В первую очередь, следует вместо громоздкого, некрасивого и тяжелого штатного бака для топлива установить обтекаемый и облегченный аналог. Найти резервуар можно на авторазборках. Кроме внешнего вида, спортивный бензобак улучшает чувство контроля в движении, позволяя коленями крепче держаться в седле. Кстати, его также следует заменить, что позволит облегчить вес мотоцикла, поскольку стандартное сидение довольно тяжелое.

Доработка системы выпуска и впуска

Тюнинг мотоцикла «ИЖ Юпитер-5» осуществляют улучшением впускной части. Главным минусом этой системы является отсутствие клапана лепесткового типа и наличие только одного карбюратора на моторе в штатном исполнении. Этот элемент не позволяет развить большие обороты и мощность. Оптимальным выходом станет монтаж пары одинаковых карбюраторов вместе с двумя лепестковыми клапанами по типу «домиков».

Понадобится изготовить новые впускные патрубки конкретно под каждый цилиндр с возможностью установки корпусов под «лепестки». Детали обеспечивают подачу топливной смеси только во внутреннюю часть, что позитивно сказывается на наполнении цилиндров с повышением показателя мощности. Карбюраторы можно взять от идентичных по объему двухтактных иностранных байков, отечественного «Урала» или К-68. Также потребуется подобрать жиклеры под объем силового агрегата мотоцикла.

Выполняя тюнинг «ИЖ Юпитера-5», многие владельцы считают, что уместно монтировать прямоток с красивой выхлопной трубой. Специалисты категорически не советуют этого делать. Такое решение приводит к увеличению расхода горючего и снижению мощности. Выпускная система должна состоять из пары резонаторов. Не допускается объединение двух выхлопных элементов в один узел. Если требуется сделать звук выпуска отработанных газов тише, устанавливают глушащие насадки.

Устройство и принцип работы карбюратора ИЖ Юпитер 5

Как уже было сказано выше, на мотоцикле ИЖ Юпитер 5 с завода ставился карбюратор К-65Д. Он поплавковый, шиберного типа с переменным разрежением. Это означает, что параметры разряжения в диффузоре карбюратора непостоянны и зависят от высоты подъема дроссельной заслонки с иглой. Такие карбюраторы предназначены для неспешной спокойной езды по пересеченной местности и при езде с дополнительным грузом (люлька, прицеп).

К основным компонентам карбюратора К-65Д относятся следующие узлы (см.рис.):

главная топливная система: плоская дроссельная заслонка (9), смесительная камера (6), игла дросселя (19) с замком (17), распылитель (3) и главный топливный жиклер (1). На крышке карбюратора (15) установлены винт количества (регулировка подъема дросселя, 14), направляющая и винт регулировки троса газа (12), ограничитель дросселя для обкатки двигателя (11);
система холостого хода. Сюда входят: винт качества (18), жиклер холостого хода (4), отверстие переходной системы холостого хода (21), эмульсионный канал системы холостого хода (22), воздушный канал холостого хода (23);
система корректора: игла пускового устройства (31), топливный жиклер корректора (29),пружина плунжера (33), трос управления корректором (34), эмульсионный канал пускового устройства (26);
поплавковая камера. Состоит из крышки (2), качающегося пластмассового поплавка (25) с клапанным механизмом запирания топливного канала (седло- 28 и запорная игла-24). Для принудительного заполнения камеры имеется утопитель поплавка (30) а для отвода лишнего топлива из неё предусмотрено дренажное отверстие (27).

Карбюратор работает по принципу пульверизатора. Из-за разницы давлений в картере двигателя и окружающей среды топливо всасывается через распылитель в смесительную камеру, где оно смешивается с воздухом. По мере роста числа оборотов коленвала (подъема дросселя) давление на выходе из смесительной камеры снижается, но возрастает скорость потока воздуха, за счёт чего увеличивается подача топлива.

Для работы двигателя на холостом ходу в диффузоре со стороны впуска имеется воздушный канал. Проходя через него, воздух смешивается с топливом, поступающим через жиклер холостого хода. В результате, готовая смесь попадает в пространство за дросселем. Таким образом, в двигателе поддерживаются минимально устойчивые обороты двигателя.

Улучшение технических параметров

Тюнинг для увеличения мощности.

Конструкция двигателя мотоцикла позволяет проводить тюнинг по увеличению его мощности. Одним из вариантов является перепресовка коленвала двигателя и смена опорных подшипников. Обычно в качестве новых подшипников устанавливались подшипники вторичного вала от мотоцикла Ява. Данная реставрация позволяла достичь увеличения мощности двигателя ИЖ Планета — 5 на 10 15%.

Следующим вариантом добавления мощности была работа по увеличению объема цилиндра. С этой целью срезалась его верхняя часть и растачивалась гильза до 76 мм. Затем устанавливался соответствующий поршень, обычно использовался поршень от мотоцикла Планета Спорт.

Увеличение скорости мотоцикла.

После этой операции увеличивалась скорость мотоцикла по некоторым данным до 160 км в час. Поэтому работы по увеличению объема двигателя выполняли владельцы, которые планировали эксплуатировать свое транспортное средство в основном на скоростных магистралях.

Наиболее сложным вариантом технического тюнинга по добавлению мощности ИЖ Планета — 5 является установка наддува. С этой целью происходит монтаж выпускного клапана устройство которого соответствовало аналогам на спортивных вариантах.

Затем устанавливается выпускной резонатор, обладающий резко направленными параметрами. Его задача создать волновой подпор топливной смеси. Следующим монтируется золотниковый клапан для получения несимметричные фазы работы мотора, что позволяет избегать прямого выброса отработанной смеси.

Выполнение наддува на двигателе пятой Планеты процесс достаточно сложный и поэтому не получил широкого распространения.

Улучшение сцепления.

При увеличении мощности мотора необходимо проводить работу по улучшению сцепления.В стандартных условиях серийное сцепление работает уверенно.

Но при увеличении нагрузки резко возрастает риск «сжечь» его и выполнения последующего ремонта. Основные действия по тюнингу сцепления сводятся к замене стандартных дисков на увеличенные металлические. Обычно такие диски изготавливают из двух миллиметрового железа.

Использование более толстых металлических дисков уменьшает проскальзывание, деформацию, обломы и обеспечивает большую теплоотдачу.

Тюнинг внешнего вида.

Если выполнение внешнего тюнинга мотоцикла изменяет дизайн, делают его узнаваемым, то тюнинг технических характеристик практически всегда снижает ресурс силового агрегата.Поэтому приступая к доработке своего мото, владелец всегда должен помнить, что модернизация может принести не только пользу, но и вред.

Еще в 1987 году на Ижевском заводе выпустили легенду советской мото техники — мотоцикл ИЖ Планета 5. До сегодняшнего дня эта модель пользуется хорошим спросом, с тех пор было продано не одну сотню тысяч «Ижов».

Характеристики мотоцикла настолько хороши, что с момента покупки транспорт можно было использовать как по сельской дороге, так и в городе, о чем говорит мощный мотор и современный дизайн. Даже с современной техникой Иж может посоревноваться и в некоторых параметрах даже победить. При двигателе на всего 1 цилиндр мотоцикл способен выдать мощность в немалых 22 лошадки. Расход топлива при средней скорости в 90 км/час составляет 5 литров. Что касается заводского максимума, то характеристики Иж Планета 5 позволяют развить до 120 км в час. Благодаря надежной конструкции и качественной советской сборке транспорт является неприхотливым и легко обслуживаемым после сложной эксплуатации.

Первые изменения

В 1977 году в серию пошла следующая версия мотоцикла – Иж Планета 3 01. Создавая данную модель, разработчики пошли по тому же пути, что и при модифицировании Иж Юпитер. Изменения коснулись:

Переднего крыла, получившего регулировку по высоте расположения над колесом.
Задних амортизаторов, конструкцию которых существенно улучшили, добавив возможность изменения предварительного натяжения пружин.
Силового агрегата. Форсировка двигателя за счёт увеличения степени сжатия позволила поднять мощность до 20 л. с. Но это потребовало установки свечи с другим калильным числом – А-23, увеличение площади рёбер охлаждения и изменения их формы.
Конструкции руля, на котором появились зеркала заднего вида, а концы рукояток управления получили защиту рук при падении в виде резиновых шариков.
Переднего тормоза, получившего лягушку стоп-сигнала.
Установили штатные дуги безопасности, защищавшие мотоциклиста при аварии

Последний мотоцикл Иж Планета-3 01 сошёл с конвейера в 1981 году. К этому времени произвели 400 845 экземпляров данной модификации.

Как настроить зажигание?

Во время настройки зажигания часто возникают проблемы с настройкой угла опережения сигнала. Устранить эту проблему поможет вольтметр. Забегая заранее, следует сказать что прибор рассчитанный на минимум 15 В и 10-50 кОм (внутренние сопротивление), идеально подходит. К клеммам подсоединяется непосредственно вольтметр. Далее следует привести поршень в положение, при котором возникает искрообразование. Затем включаем зажигание и проворачиваем модулятор до тех пор, пока на приборе не изменятся показания. Отследить заряд на свече можно по напряжению на датчике, которое должно скакнуть. Это значение равно в приделах десятых долей вольта близкого к бортовому питанию техники. Как только искра будет «нащупана», нужно закрепить положение модулятора непосредственно на валу генератора. Делается это обычно болтовым соединением. Во время регулирования зажигания постоянно замыкайте на раме агрегата высоковольтные провода. Иначе не избежать излишней нагрузки на зажигание, что может привести к его поломке.

Тюнинг Иж Юпитер 5 – создание современной внешности

Двух секционные новые сиденья можно сделать самому:

Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.

Следующей процедурой будет изменение хвостовой части:

Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.

Вывод

Иж Юпитер 5 конструктивно и морально устарел ещё до начала выпуска, но он и сейчас остаётся востребованным в отдалённых регионах, где ценится не дизайн, а живучесть и ремонтопригодность. И в качестве первого мотоцикла эта модель отлично подходит, потому что она способна научить и ездить, и ремонтировать своего стального коня.

Технические характеристики

Мощность:	24 Л.с.
Крутящий момент:	34 Нм
Тип Двигателя (расположение цилиндров):	двухтактный, двухцилиндровый
Количество цилиндров:	2
Объем двигателя:	347,6 см3
Тип охлаждения:	Воздушное охлаждение
Трансмиссия:	4-ступенчатая, механическая
Привод:	Цепь
Рама:	Стальная
Вес:	160 кг
Максимальная скорость:	125 км/ч
Колесная база:	1450 мм
