Тюнинг иж юпитер 5 своими руками

Установка обтекателя

Это одна из самых популярных процедур при проведении тюнинга мотоцикла «ИЖ Юпитер-5». Стоит отметить, что указанная задача довольно сложная, требует специфических навыков и знаний. На заводах работают группы инженеров, занимающиеся разработкой и созданием обтекателей. До недавнего времени для этого использовались способы плазового проектирования, сейчас применяются системы автоматической разработки. Готовые элементы проверяются в аэродинамических трубах на оценивание их поведения в воздушном потоке.

Самостоятельно сделать указанные детали весьма проблематично, поэтому работу лучше доверить специалистам. В подтверждение этого свидетельствуют многочисленные отклики пользователей, указывающие на ухудшение динамики байка и наличие неровностей на поверхности обтекателя. Процесс не только трудоемкий, но и требующий профессионального оборудования и подготовки.

Тюнинг двигателя ИЖ Юпитер-5 своими руками

Практически все обладатели мотоцикла начинают преобразования с глушителя. Установленные хромированные «банки» могут придать солидности, но будут «душить» мотор. Поэтому при такой модернизации придется менять впуск. Правильно настроенный резонатор, имеющий отдельную глушащую часть, позволит двигателю не только свободно «дышать», но и при работе на определенных оборотах сможет обеспечить подхват.

Для «Юпитеров», у которых кубатура каждого цилиндра 175м3 идеально подходят настроенные резонаторы от мотоциклов ковровского завода. Здесь уже все зависит от вашего желания – хотите, чтобы он «выстрелил» на верхах, то тогда вам подойдет резонатор от СМБ-2, мощности в «середине», то резонатор от «ЗиД-200».

Тюнинг двигателя Иж Юпитер 5

Многих владельцев Юпитера не устраивает мощность своего мотоцикла. В этой части статьи мы рассмотрим Юпитер 5 тюнинг двигателя. На самом деле двигатель Ижа имеет большой потенциал для увеличения мощности.  Для начала убедитесь, что двигатель в более или менее нормальном состоянии, ребра цилиндров целые, посадочные места подшипников в картере не разбиты. В первую очередь тюнинг данной модели заключается в устранении «косяков» от плохого качества изготовления деталей серийной промышленности прошлых лет, так как в то время старались максимально удешевлять производство. Не забудьте отмыть двигатель перед разборкой. Разобрав двигатель, советуем заменить все подшипники на европейские или японские аналоги, ведь обороты после тюнинга мотоцикла Иж возрастут и увеличатся нагрузки. Если зазоры между поршнями и цилиндром не соответствуют норме – понадобится расточка до ближайшего ремонтного размера. Затем приступаем к обработке продувочных каналов. Как правило, это ступеньки на стыках между нижней частью цилиндра и поверхностью картера.

Они создают сопротивление, и ненужное завихрение топливной смеси, это уменьшает скорость потока и не даёт получить максимальную мощность от двигателя. Сделать это можно при помощи шарошек и дрели.

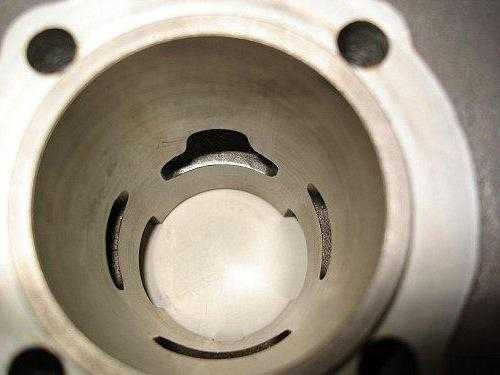

После этого надо сгладить наждачной бумагой остаточные неровности. Так же наждачной бумагой обработайте впускные и выпускные каналы в цилиндрах, сгладив все неровности от литья. Причем впускной канал достаточно обработать до ровной шероховатой поверхности, а выпускной канал до максимально гладкого состояния для лучшего движения выхлопных газов, и для предотвращения отложения нагара. Дно и поверхность поршней аналогично надо отполировать до блеска. Для повышения степени сжатия, головки цилиндров Юпитера нужно торцевать на 1,5-2мм, чтобы уменьшить камеры сгорания. Делается это на токарном станке, головки крепятся в патроне при помощи оправок

Важно соблюсти одинаковую обработку поверхностей – объем обеих камер сгорания должен быть строго одинаковый. Повышение степени сжатия повлечет за собой переход на 95ый бензин, а зажигание выставляется на несколько градусов раньше. Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением

Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч

Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением. Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч.

Особенности модели

Главной особенностью мотоцикла считается то, что его можно эксплуатировать с боковым прицепом и без него. Если же рассматривать дизайн, то он напоминает ИЖ Планету 5. Отличительной чертой является простота и красота стиля, появились своеобразные оребрения цилиндра и абсолютно новые фланцевые крепления на выхлопные трубы. Форма приборной панели стала квадратной, здесь же имеется указатель поворота, ближний/дальний свет, замок зажигания и спидометр. В связи с увеличением сидения видоизменилась и форма бака.

Особенность модели заключается в параметрах, которые связаны с весом и размерами:

1. Высота дорожного просвета в разных модификациях составляет 13,5 см.
2. Колесная база – 145 см.
3. Длина мотоцикла 217 см.
4. Полная ширина 81,5 см.
5. Высота 117 см.

У жителей сельской местности мотоцикл приобрел наибольшую популярность

По весу мотоцикл Иж Юпитер 5 достигает 160 кг, это помогает быть транспортному средству устойчивым и маневренным. Если к модели цепляется боковой прицеп, то вес становится 255 кг. Мотоцикл свободно может выдержать нагрузку не только в 170 кг, на нем легко перевозятся тяжеловесные грузы, и не возникает риска изношенности и поломки.

На рынке Иж Юпитер 5 можно встретить в трех модификациях:

1. Стандартная модель представляет собой мотоцикл без бокового прицепа, но с креплениями для коляски в случае необходимости.
2. Модель турист, оснащена коляской и имеет дополнительную запаску со специальными грунтозацепами.
3. Иж Юпитер 5 класса люкс идет без бокового прицепа и не имеет креплений. Но здесь есть компактный обтекатель и несколько коленных дуг безопасности. Дополнительно у этой модели предусмотрен прицепной багажник.

Путь к успеху

Правильность принятых решений подтвердила Вторая мировая война, в течение которой модели Ирбитского завода были основным транспортом мотоциклетных войск Советского Союза. Руководство страны настолько высоко оценило их мобильность и универсальность, что после победы инициировало выпуск сразу двух специальных серий:

• с люлькой, оснащенной пулеметом ПКМБ или ПТРК, – для вооружения армии;
• ИМЗ-8.1233 Соло-ДПС – для патрулирования.

Плюс, отдельно развивали линейку для раллийных, шоссейных, дальних поездок – «Турист» ИМЗ-8.103-40.

В начале 60х появилось гордое название «Урал» – хронологически его присваивали таким моделям, сходящим с конвейера:

• 61-63 – М-62;
• 63-71 – М-63;
• 73-75 – М-66;
• 73-76 – М-67;
• 76-83 – М-67-36;
• с 85-го – ИМЗ-8.

Производство легенды продолжилось даже после развала СССР, несмотря на значительное падение покупательской способности населения. Выпускались байки с двухцилиндровым и четырехтактным оппозитным двигателем объемом в 745 кубов, развивающим мощность до 40 ЛС.

В середине 90х конструкторы заменили или модернизировали почти все детали. Тогда же произошло еще одно знаковое событие – 70-летие Ирбитского завода, – в честь которого был выполнен тюнинг мото Урал с коляской, так сказать, от производителя, и выпущена специальная серия – M70 Sidecar.

«ИЖ Юпитер-2» – характеристика

Все «погремушки», внешний вид, новаторские детали не имеют большого значения

Единственное, на что стоит обращать пристальное внимание – это технические характеристики. Они могут рассказать о байке то, что скрывает блеск

И так, главным центром любого транспортного средства, а мотоцикл к таким относится, является двигатель. Поэтому первым делом нужно смотреть на мотор. «ИЖ 2 Юпитер» обладает бензиновым силовым агрегатом, который причисляется к двухтактной системе. А это значит, что смазка поршней осуществляется с помощью подачи основного топлива. То есть прямо на заправке, помимо бензина, в топливный бак нужно заливать и машинное масло. На первый взгляд много деталей, но, привыкнув, не замечаешь этого. В двигателе «Юпитера» всего два цилиндра.

Их общий объём составляет триста сорок семь кубических сантиметров. Мотор ИЖа способен развивать мощность в девятнадцать лошадиных сил. Это нормальный показатель для легкого мотоцикла. За подачу топлива отвечает старый добрый карбюратор. Следует не забыть главное: практические характеристики. «ИЖ 2 Юпитер» на относительно ровной местности способен развивать скорость в сто десять километров в час. Расход топлива небольшой: четыре с половиной литра «восьмидесятого» на сто километров рабочего пути. Охлаждается «Юпитер» с помощью воздушных потоков. Не очень эффективно, конечно. Но для того времени было актуально.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Модернизация

«Иж Юпитер-4», тюнинг которого владельцы проводят преимущественно в двигателе, можно усовершенствовать посредством замены цилиндров и увеличения рабочего хода поршней.

В первом случае потребуется запастись терпением и внимательностью, поскольку процесс довольно трудоемкий и непростой. При этом затраты всего лишь минимально окупаются за счет незначительного увеличения мощности силовой установки.

Второй вариант более продуктивный, позволяет достичь приличного усиления мощности. Чтобы скорректировать работу мотора в новом режиме, потребуется освоить навыки правильного изменения фаз газораспределения. В двухтактном агрегате они регулируются при помощи специальных окошек в рабочих цилиндрах.

Вытачивая различного размера гнезда, можно добиться лучшей тяги или оборотистости двигателя. Усовершенствованная силовая установка потребует больше топлива, следовательно, необходимо расширить впускную часть. Главное – не перестараться, так как чрезмерно расточенная входящая фаза будет провоцировать выплески топливно-воздушной смеси (обратный выброс).

При неправильной настройке горючее попадает в атмосферу, что снижает мощность и ресурс работы движка. Чтобы решить данную проблему, потребуется монтаж обратного клапана лепесткового типа, который позволит проникать горючему на входе и предохранит от обратного выброса. В итоге входную часть мотора можно расширить до 360 градусов.

Тюнинг двигателя Иж Юпитер 5

Многих владельцев Юпитера не устраивает мощность своего мотоцикла. В этой части статьи мы рассмотрим Юпитер 5 тюнинг двигателя. На самом деле двигатель Ижа имеет большой потенциал для увеличения мощности. Для начала убедитесь, что двигатель в более или менее нормальном состоянии, ребра цилиндров целые, посадочные места подшипников в картере не разбиты. В первую очередь тюнинг данной модели заключается в устранении «косяков» от плохого качества изготовления деталей серийной промышленности прошлых лет, так как в то время старались максимально удешевлять производство. Не забудьте отмыть двигатель перед разборкой. Разобрав двигатель, советуем заменить все подшипники на европейские или японские аналоги, ведь обороты после тюнинга мотоцикла Иж возрастут и увеличатся нагрузки. Если зазоры между поршнями и цилиндром не соответствуют норме – понадобится расточка до ближайшего ремонтного размера. Затем приступаем к обработке продувочных каналов. Как правило, это ступеньки на стыках между нижней частью цилиндра и поверхностью картера.

Они создают сопротивление, и ненужное завихрение топливной смеси, это уменьшает скорость потока и не даёт получить максимальную мощность от двигателя. Сделать это можно при помощи шарошек и дрели.

После этого надо сгладить наждачной бумагой остаточные неровности. Так же наждачной бумагой обработайте впускные и выпускные каналы в цилиндрах, сгладив все неровности от литья. Причем впускной канал достаточно обработать до ровной шероховатой поверхности, а выпускной канал до максимально гладкого состояния для лучшего движения выхлопных газов, и для предотвращения отложения нагара. Дно и поверхность поршней аналогично надо отполировать до блеска. Для повышения степени сжатия, головки цилиндров Юпитера нужно торцевать на 1,5-2мм, чтобы уменьшить камеры сгорания. Делается это на токарном станке, головки крепятся в патроне при помощи оправок

Важно соблюсти одинаковую обработку поверхностей – объем обеих камер сгорания должен быть строго одинаковый. Повышение степени сжатия повлечет за собой переход на 95ый бензин, а зажигание выставляется на несколько градусов раньше

Старое контактное зажигание крайне рекомендуется заменить электронным с автоматическим опережением. Оно позволит достичь высоких оборотов, а искрообразование в нужный момент. При желании новое зажигание можно собрать самому. Коленчатый вал тоже подлежит доработке. Стандартный «коленвал» слишком тяжелый и предназначен для езды с коляской и загруженным мотоциклом. Придется распрессовать его, и проточить наружный диаметр щёк до 125 мм в диаметре, затем отполировать шатуны до зеркальной поверхности. Доработанный коленчатый вал подлежит сборке, и обязательной балансировке. Такой тюнинг Иж Юпитер 5 позволит разгоняться до 160 км/ч.

Вывод

Иж Юпитер 5 конструктивно и морально устарел ещё до начала выпуска, но он и сейчас остаётся востребованным в отдалённых регионах, где ценится не дизайн, а живучесть и ремонтопригодность. И в качестве первого мотоцикла эта модель отлично подходит, потому что она способна научить и ездить, и ремонтировать своего стального коня.

Технические характеристики
