Идеи для тюнинга грузовых автомобилей маз своими руками

2 Техническое обслуживание и варианты тюнинга тягача МАЗ

Любое обслуживание и тюнинг грузового автомобиля начинается с кабины. Функциональность и комфорт кабины МАЗ недостаточно высокая, поэтому тюнинг позволит немного повысить комфорт, а правильное техническое обслуживание повысит безопасность. Регулярно перед выездами необходимо проверять запорный механизм каркаса, привод и устройство для страховки кабины МАЗ. Если какой-либо механизм изношен или пружины стабилизации потеряли свою жесткость, необходимо в срочном порядке заменить детали новыми аналогами или приобрести более усиленный комплект отечественного или иностранного производства (особенно в части пружин).

При визуальном осмотре машины необходимо постоянно проверять страховочный механизм крепления кабины к раме. Неполадки в подъемных и запорных механизмах представляют наибольшую опасность. Можно своими руками провести тюнинг этих деталей, сделав их усиление своими руками. Если они совсем вышли из строя, их необходимо заменить. Тюнинг грузовиков намного сложней, чем тюнинг легкового автомобиля или микроавтобуса, поэтому для замены некоторых частей рекомендуется пользоваться услугами специалистов, у которых есть необходимое диагностическое и другое оборудование для ремонта или проведения модернизации различных узлов крепления кабины.

Тюнинг кабины грузовика

Кроме технических изменений и замены деталей тюнинг-кабины МАЗ также подразумевает:

• удаление вмятин и других повреждений,
• шпатлевку, грунтовку и покраску кабины,
• проведение сварочных работ (при сильной коррозии некоторых элементов),
• замену стекол, дверей, электрической проводки и др.
• установка дополнительных тюнинг-аксессуаров для грузовых авто.

Из-за постоянных поломок штатной печки на МАЗ различных версий многие водители этих авто устанавливают независимую систему кондиционирования кабины. Установку лучше проводить в специализированных мастерских, так как эта процедура довольно трудна и сопряжена с множеством технических нюансов. Для создания еще более комфортной обстановки в салоне грузового авто в процессе тюнинга МАЗ также можно установить подогрев сидений, боковых зеркал, заменить стандартные стекла на более усиленные и выполнить их легкую тонировку.

Что касается тюнинга внутренних элементов, то можно выполнить перетяжку панели приборов, установить шторки на лобовое стекло и при необходимости отремонтировать или установить дополнительные регулировки сидений. Износ сидений – очень частая причина, которая мешает комфорту в салоне. Водительское сидение МАЗ выполнено с применением жесткого каркаса для поддержания позвоночника и пневматической регулировкой и амортизаторами, которые позволяют гасить удары и вибрации при движении по неровным дорогам.

МАЗ-54331: Установка кабины со спальником от МАЗ-54323

Был у меня МАЗ-54331 со старенькой кабиной на которой активно разрастались пятна ржавчины. Особенно сильно в МАЗах ржавеют крылья и полы.

Общий список работ по ремонту, выливался в кругленькую сумму. Поэтому, дешевле было приобрести б/у кабину с разборки в более менее приличном состоянии и подремонтировать, если она будет иметь мелкие недостатки.

Поиск по разборкам результата не принес, приличных кабин без спальника в наличии не было. Не долго думая, решил купить кабину МАЗ-54323 со спальником и поставить ее на свой МАЗ-54331.

Чтобы поставить новую кабину, пришлось снимать старую, отсоединив перед этим: жгуты электропроводки, тросик газа, тяги ножного тормоза и сцепления, тросик шторки радиатора, шланги ручного тормоза, рычаг КПП, кардан рулевого вала.

После этого, расстегнул механизм блокировки кабины и вытащил два болта ее переднего крепления (шарнир). Все, старая кабина была демонтирована.

Крепление дуги задней опоры кабины было снято вместе с креплениями к раме автомобиля и в процессе, пришлось высверливать по три заклепки на кронштейн.

После этого, была поставлена и закреплена в переднем шарнире кабина со спальником МАЗ-54323. Задняя дуга была примерена по месту к раме автомобиля с застегнутым замком и просверлены новые отверстия в раме для крепления кронштейнов дуги.

Далее, пришлось заниматься креплением механизма подъема кабины. Старое и новое крепления верхнего уха гидроцилиндра были разные, но в сборе взаимозаменяемы. Пришлось соединять и прозванивать проводку, т.к. кабина со спальником, имела более современную торпеду.

Присоединил шторку радиатора, тросик газа, превмотрубки ручного тормоза, рулевой кардан и рычаг переключения передач. Тягу сцепления и тормоза, пришлось снять с рамы.

Кабина со спальником имела тормозной кран вмонтированный в кабину и главный цилиндр сцепления. Пришлось снимать главный тормозной кран с рамы автомобиля и удлинять трубки до главного тормозного крана в кабине.

Для управлением сцеплением, взял МАЗовское ПГУ с рычагом и смонтировал его на КПП, а также соединил гидролинией с главным цилиндром сцепления в кабине.

Докупил на разборке держатель воздушного фильтра к раме МАЗ-54323, а воздушный фильтр закрепленный на задней дуге опоры кабины пришлось снять.

Сделал я это потому, что еврофуры и практически все наши отечественные бортовые полуприцепы, имеют расстояние от центра шкворня до угла передней стенки полуприцепа равный 2 м 8 см. Это расстояние называют еще передним габаритным радиусом полуприцепа, оно есть в технических характеристиках каждого полуприцепа.

Говоря проще, от центра седла до любой детали на кабине или на креплении, должно быть больше 2 м 8 см. Если это расстояние меньше, то придется сдвигать седло на автомобиле назад или использовать полуприцепы на которых можно перенести сцепной шкворень вперед, благодаря двум местам под крепление сцепного пальца.

Также, можно использовать только полуприцепы старой конструкции, которые имеют меньшее расстояние от сцепного шкворня до угла передней стенки полуприцепа, такие как МАЗ-5205, МАЗ-9397, ОДАЗ-9370 и другие.

Таким образом, я тщательно выбрал место для кронштейна корпуса воздушного фильтра и просверлив отверстия, закрепил его на раме с тем расчетом, чтобы соединить воздушный фильтр с впускной трубой на кабине, а также с впускным трактом двигателя или турбины.

После всех этих небольших переделок, автомобиль стал похож на взрослый тягач с большой и просторной кабиной. Нужно отметить, что это не большие по объему переделки, которые можно выполнить в неподготовленной мастерской.

Также при желании можно оснастить передние точки подвески кабины пружинной подвеской от МАЗ-54323, а вот заднее подрессоривание кабины так переделать скорее всего не получится, т.к. колесная база слишком короткая и за кабиной не достаточно места.

Можно попытаться найти старые кронштейны с задней подвески МАЗ-5432, но насколько это реально в наше время не знаю. В справочных целях добавлю, что база автомобиля МАЗ-54323 составляет 3550 мм, а база МАЗ-54331 в районе 3300 мм.

Мягкая подложка

К обрат­ной сто­роне обив­ки может при­кле­и­вать­ся мяг­кая под­клад­ка. Осо­бен­но она акту­аль­на для кожи. Это пен­ный мате­ри­ал с мате­ри­ей. Мате­рия помо­га­ет удер­жи­вать нит­ку, и она не про­ва­ли­ва­ет­ся сквозь мате­ри­ал при поши­ве. Этот мяг­кий мате­ри­ал испол­ня­ет три функ­ции. Во-пер­вых, он помо­га­ет исклю­чить мор­щи­ны на доста­точ­но тон­ком мате­ри­а­ле обив­ки, во-вто­рых, мяг­кая под­клад­ка при­да­ёт луч­шие так­тиль­ные ощу­ще­ния поверх­но­сти. В‑третьих, этот мате­ри­ал обес­пе­чи­ва­ет глад­кий, ров­ный вид и пол­но­ту обив­ки после её уста­нов­ки.

Мяг­кая под­лож­ка при­кле­и­ва­ет­ся спе­ци­аль­ным кле­ем из бал­лон­чи­ка мяг­кой частью к обив­ке, а мате­ри­ей нару­жу. Прин­цип при­кле­и­ва­ния и раз­рав­ни­ва­ния такой же, как при ремон­те обшив­ки потол­ка. Кро­ме при­кле­и­ва­ния, по само­му краю части обив­ки мож­но допол­ни­тель­но про­шить. Так под­лож­ка уже гаран­ти­ро­ван­но не откле­ит­ся. После это­го излиш­ки по кра­ям части обив­ки обре­за­ют­ся и отдель­ную деталь обив­ки мож­но счи­тать гото­вой.

Кабины грузовиков и поломки

Мечтаете продлить срок службы конструкции?

Прежде всего, регулярно проверяйте запорный механизм каркаса кабины МАЗ, привод и страховочное устройство.

Осматривайте внимательно соединения и пружины. Все это позволит вовремя обнаружить изношенные или деформированные детали кабины грузовика.

Также следует своевременно проверять состояние страховочного троса вместе с креплением к раме

Обращайте внимание на надежность затяжки крепежного соединения

Необходимо также осматривать кабину МАЗ в Зубренке для своевременного выявления поломок или повреждений.

Обнаружили износ деталей или неисправности? Срочно приступайте к ремонту кабины МАЗ.

Особую опасность представляют неполадки в подъемном и запорном механизмах. Также нужно следить за состоянием каркаса МАЗ. Остов конструкции обеспечивает безопасность водителя и пассажиров при ДТП.

Повреждения облицовки имеют сугубо эстетический характер и на ход грузовика не влияют.

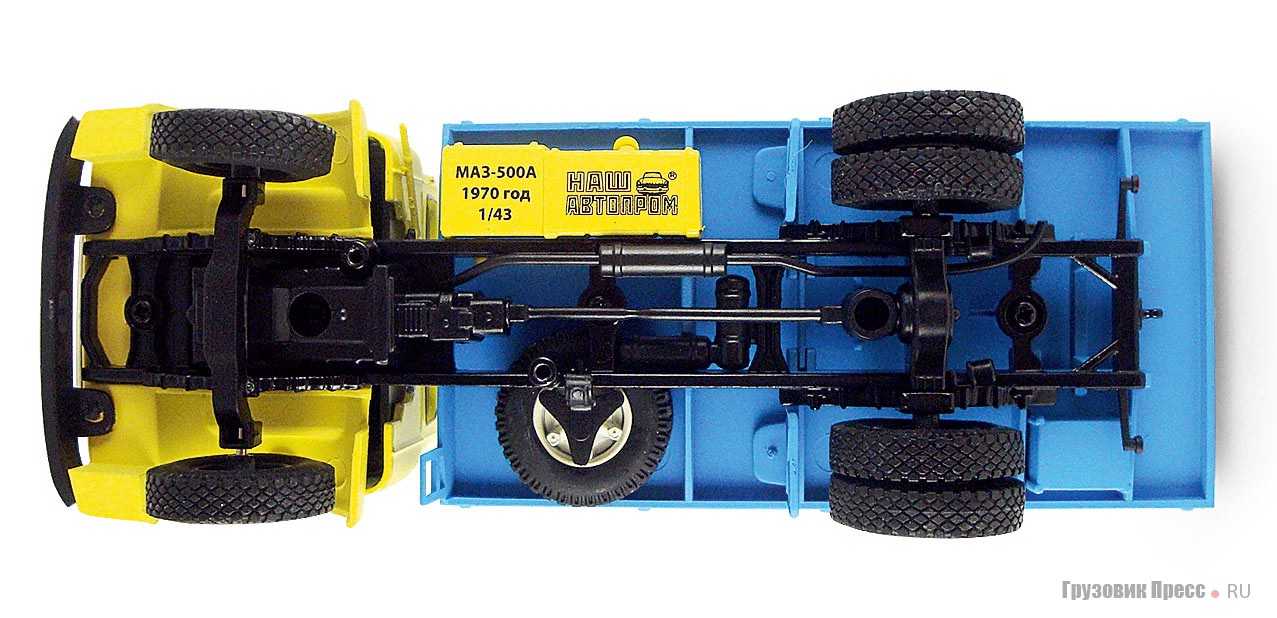

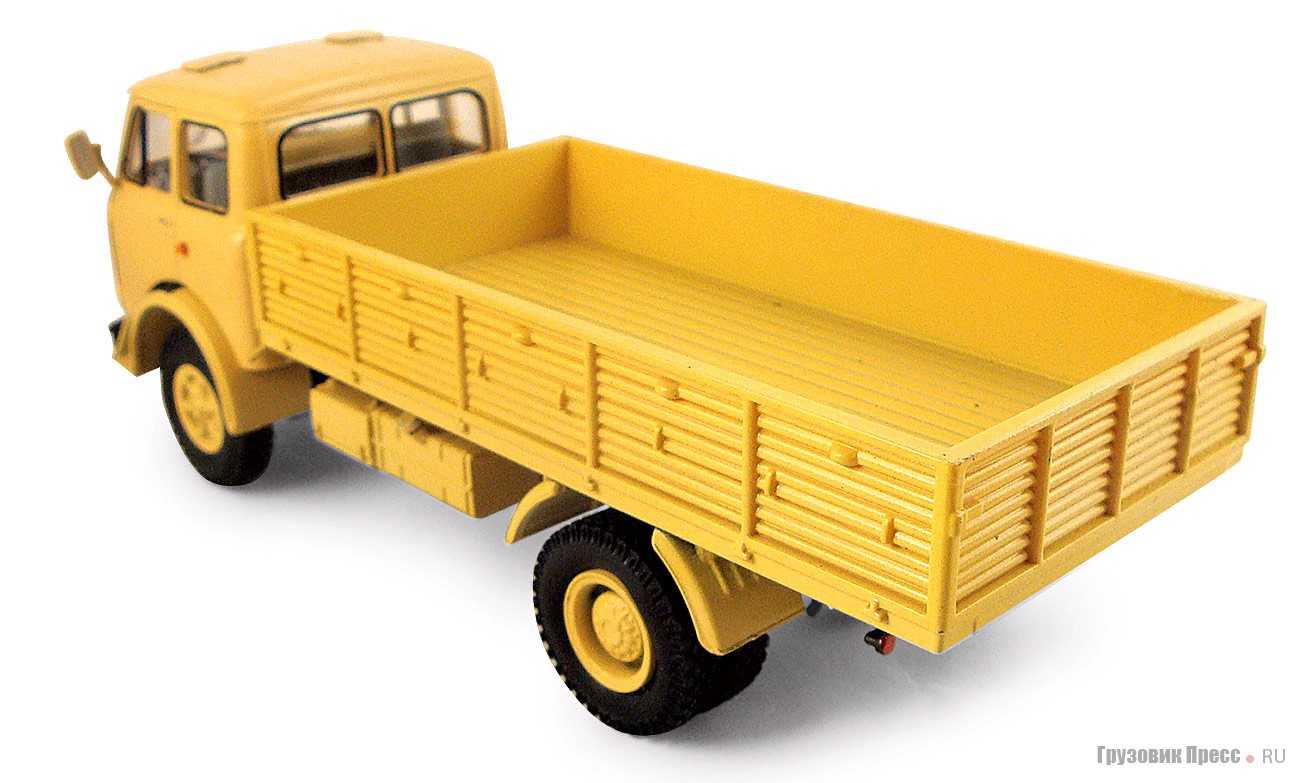

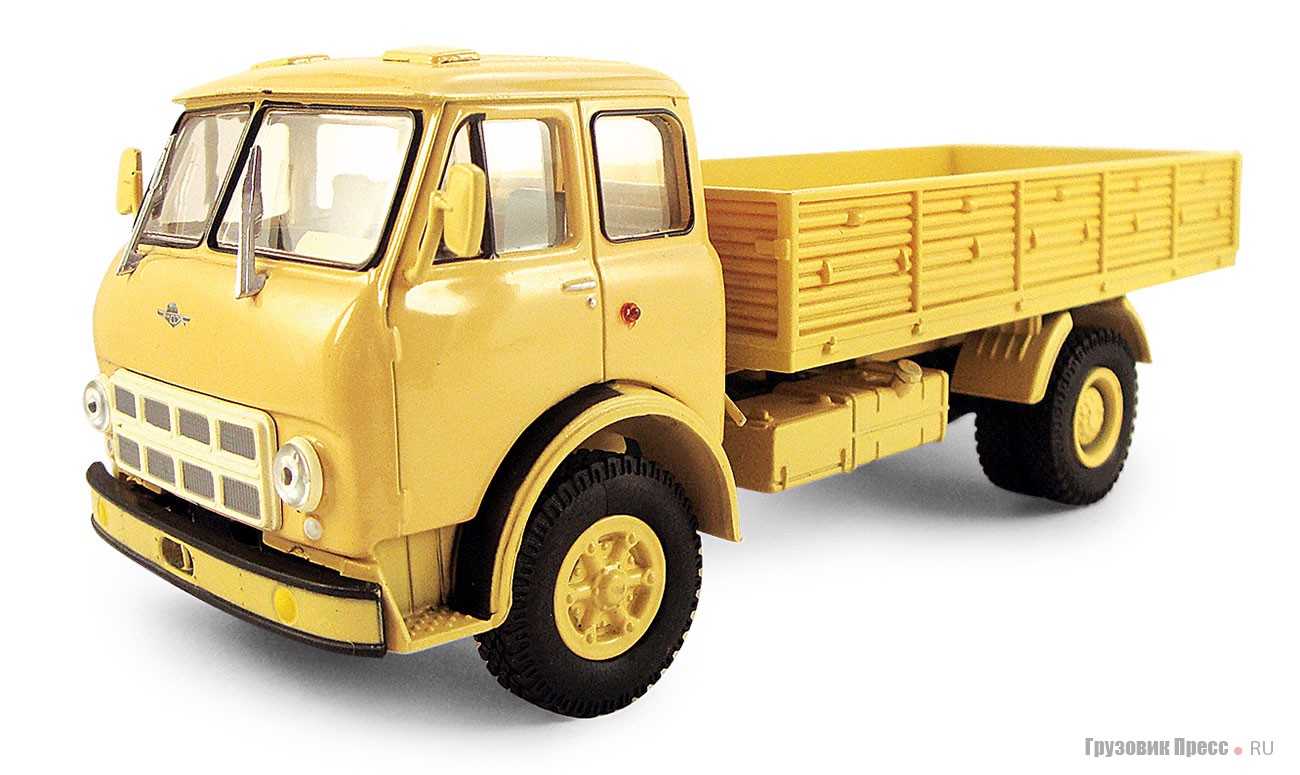

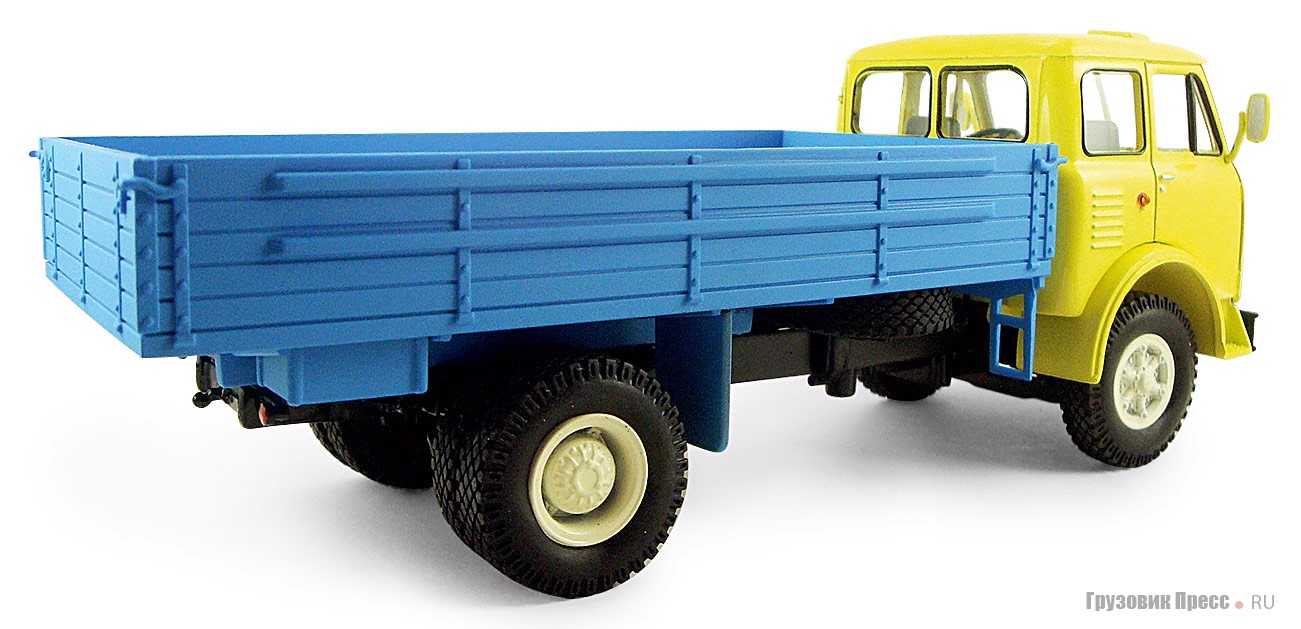

МАЗ-500А образца 1970 и 1973 годов

Эта модель выпущена в четырёх вариантах окраски – жёлтая кабина и синий кузов, голубая кабина и серый кузов, полностью красный и полностью жёлто-бежевый. Причём первые два варианта получили деревянные кузова, а два последних – металлические универсальные платформы.

Всё сказанное в отношении модели МАЗ-500 в полной мере относится и к модели МАЗ-500А. Впрочем, производитель и тут нашёл, чем удивить. Во-первых, по бокам кабины позади дверей появились боковые повторители указателей поворота из оранжевого прозрачного пластика. Это безусловный плюс модели и оттого вдвойне жаль, что противотуманные фары, задние фонари и передние поворотники так и остались выкрашенными краской. А на моделях с цельнометаллическим кузовом производителем дополнительно изображены матовой краской на крыльях передних колёс противоскользящие резиновые накладки.

Во-вторых, на моделях произошла частичная смена заводской эмблемы на передке кабины. Почему частичная? Потому что на грузовике с деревянным кузовом образца 1970 года уже нанесена более поздняя эмблема, а на грузовике с металлическим кузовом, который заявляется производителем как машина образца 1973 года, присутствует эмблема с зубром. Автор не является большим знатоком автомобильной геральдики, но всё-таки кажется, что это ошибка производителя, и эмблемы должны быть нанесены наоборот.

Габаритные размеры МАЗ-500А образца 1970 года и образца 1973 года

	Габаритный размер настоящего автомобиля МАЗ-500	Идеальный габаритный размер МАЗ-500 в масштабе 1:43	Фактический габаритный размер модели МАЗ-500
Длина, мм	7140	166	166
Ширина, мм	2500	58,1	59
Высота, мм	2650	61,6	61,5
Колёсная база, мм	3950	91,9	92

В-третьих, приятно удивило, что производитель не стал унифицировать кабины на 100%. На моделях МАЗ-500А, как и положено, моторный кожух позади кабины отсутствует, а позади боковых дверей присутствует вентиляционная решетка

Внимание к такого рода мелочам – безусловный плюс производителю

В-четвёртых, можно упомянуть окраску грузовых платформ – если «деревянные» платформы покрашены матовой краской, как и у МАЗ-500, то «металлические» – глянцевой. Впрочем, возможно, что и чересчур глянцевой – полуматовая краска, пожалуй, смотрелась бы уместнее.

Результаты очень интересные! Похоже, что первичной всё же является модель МАЗ-500А – именно ей соответствуют и колёсная база, и длина модели. Видимо, МАЗ-500 появился лишь благодаря использованию новой (а точнее старой) облицовки радиатора и моторного кожуха за кабиной, а вот всё остальное пало жертвой унификации с моделью МАЗ-500А. Неудивительно, что размеры МАЗ-500 так отличались от размеров «идеальной» модели!

Изготовление с-х техники для фермеров в домашних условиях. Страница 230 из 377

Технические работы завершены. Если обнаружены ошибки просьба писать в эту тему

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Намек любителям спорить: При всех равных параметрах мощности Lamborghini тянет плуг хуже чем Т150.

здравствуйте.большое спасибо Михаилу Лисице за сделанные и переделанные трактора. с-х технику.и создание такой активной темы. подскажите пожайлуста как вы переделывали диски колес к-700 чтобы поставить их на мтз-80.

И мне пожалуйста подскажите,и ещё,как на нём пахать потом можно будет?Имею в виду с трёх корпусным плугом?

здравствуйте.большое спасибо Михаилу Лисице за сделанные и переделанные трактора. с-х технику.и создание такой активной темы. подскажите пожайлуста как вы переделывали диски колес к-700 чтобы поставить их на мтз-80.——————На сегодняшний день это резина с нового Енисея ну и диски именно с Енисея.Остается только просверлить новые отверстия.Подойдите с линейкой к обоим дискам и вопросы отпадут.А по пахоте я ничего не говорил-считаю что это трактор ни в коем случае для пахоты не предназначен.В крайнем случае для больших обьемов.А если для дома то зачем резина с К-700?Удачи.

мужики сегодня зачистил раму готова для сварки. последние двадцать заклепок на задней полураме выбивал не срубывая их а болгаркой делал четыре пропила в торец головки заклепки после чего получалась квадратная головка размером чуть меньше диаметра отверстия под заклепку три четыре удара четырех килограмовой кувалдой и заклепка вылетает.как я начинающим строителям думаю будет полезный совет.

Обратный звонок

Большое количество автомобильной техники эксплуатируется в суровых климатических условиях при низких температурах зимой. Поэтому возникает необходимость в переоборудовании и доработке серийных грузовых автомобилей КАМАЗ на возможность эксплуатации их в районах крайнего севера и приравненных к нему районах.

ООО «Торговый Дом Итиль-Инвест» предлагает услуги по переоборудованию и доработке серийных автомобилей КАМАЗ по комфортной и безопасной эксплуатации в условиях севера. В состав северных доработок входят работы по утеплению автомобиля, оснащению его дополнительным обогревательным оборудованием, замене серийных узлов и агрегатов на специализированные.

1.Утепление кабины теплоизоляционными материалами:

Серийный выпуск грузовых автомобилей КАМАЗ не предусматривает усиленную теплоизоляцию кабины водителя, штатная теплоизоляция автомобиля эффективна при t не ниже -200С, что не подходит под условия эксплуатации в северных районах. Утепление кабины выполняют пенофолом или изолоном — материалы, которые предотвращают теплопотери, не впитывают влагу, звукоизолирующие и экологически чистые. Изоляционный материал устанавливается в кабину автомобиля как дополнительное утепление под обшивку на стены, крышу, пол и под капот.

2.Обогрев водительского сиденья

Одной из опций комплектации автомобиля является подогрев сидений. Подогрев сидений обеспечивает комфортную работу водителя в холодное время года. Система электрообогрева монтируется под обшивку сиденья, подогрев осуществляется встроенным нагревательным элементом, или на сиденье устанавливается чехол (накидка) с нагревательным элементом. Поверхность нагревательного элемента мягкая и гибкая, защищена от перегиба и надлома. Подключение подогрева сидений осуществляется от электросети автомобиля.

Замена родной печки МАЗ-500

Говоря о работе на грузовике МАЗ-500, нельзя обойти вниманием такой важный элемент кабины как печка. Кто ее придумал и много лет производил, я не знаю, но то, что она не выдерживает никакой критики — это точно

Печка МАЗ-500

Конструкция печки — это два запитанных последовательно радиатора, расположенных друг над другом и один моторчик между ними. Прогреть кабину с большим объемом, такая печка не могла.

Поэтому, как и большинство МАЗистов, я выбросил родной отопитель и взял со списанной КамАЗовской кабины корпус печки. Подрезал в ширину родное МАЗовское отверстие под два моторчика на болтах и установил корпус печки радиатора.

С внутренней стороны кабины установил два моторчика, которые часть горячего воздуха дули в сторону водителя и пассажира, а также с верхней части улиток сделал вывод на обдув лобового стекла. Далее, обтянул заднюю часть кабины половым покрытием, чтобы полностью закрыть задние и боковые стекла.

После такой небольшой переделки, в кабине стало значительно теплее и намного тише. Стекла задней части кабины видно работали как динамики, которые все шумы двигателя транслировали в кабину. Самое же замечательное было в том, что даже в тридцатиградусный мороз, стало возможно ездить на машине в свитере или пиджаке.

Установка задних опор кабины от КамАЗа

Как то во время одного из очередных ремонтов, мне в руки попали КамАЗовские полурессоры амортизации кабины со всеми креплениями. Посчитал, что для повышения комфорта работы, следует установить и их.

Полурессоры амортизации кабины с КамАЗа

Полностью снял хомут на который садится задняя часть кабины, а также выбросил замок кабины и рычаг управления им. Также с рамы удалил кронштейны на которых крепился хомут. К нижним уголкам кабины, подогнал верхнюю часть опор замка, не забыв прорезать нишу под правую ручную защелку.

Далее, нижнюю часть крепления амортизации кабины, начал устанавливать на раму. Застегнул защелки вместе с креплениями рессор на кабину, а для этого пришлось подрезать немного с внутренней стороны крыла брызговик. Опустил кабину, поставив на КПП доску нужной длины и принялся устанавливать кронштейны с полурессорами на раму.

При опускании кабины заметил, что одно из нижних отверстий, расположено как раз напротив большого отверстия кронштейнов задних опор передних рессор. Вымерил отступ кронштейнов полурессор от рамы автомобиля и заказал токарю катушки длиной 50-60 мм, а также длинные болты.

Приступил к сверлению рамы для закрепления моей конструкции. Начинал сверлить как всегда с малого сверла и получил первый неудачный опыт. Просверленное отверстие прошло не только через раму, но и через кронштейн задней опоры двигателя.

Для решения этой проблемы, был взят метчик у токаря с соответствующим сверлом и нарезана резьба для крепления нижних болтов. После этого, просверлить еще по два отверстия с каждой стороны не составило проблем. Вот так и было переделано подрессоренное крепление задней части кабины для МАЗ-500.

Рессоры подрессоривания кабины с правой стороны машины

После переделки, ездить на машине стало гораздо комфортнее и мягче, даже несмотря на небольшой ход заднего подрессоривания кабины.

В дальних поездках вдвоем, можно было сидеть посередине кабины, навалившись спиной на заднюю стенку и по ощущениям, трясло так меньше всего.

Конечно, сейчас это вызывает улыбку, так как появилась категория людей, которая заявляет, что если сиденье без воздуха, то они на машину даже не сядут. Однако, раньше, даже такому небольшому повышению комфорта, водители были страшно рады.

После установки Рабовского заднего моста на МАЗ-500, скорость автомобиля в 80 км/ч и выше, уже не была редкостью и тогда, стала явно ощущаться малая длина передних рессор автомобиля.

Все швы и кочки на асфальте на скорости 80 км/ч, моя конструкция все равно не сглаживала. Если применить легковые оценки, то подвеска попросту не отрабатывала все неровности дороги.

Завод МАЗ, начав с коротких передних рессор, удлинил их перейдя к выпуску модели МАЗ-5549, а затем на МАЗ-5511 продолжил увеличивать их размерность. МАЗ-54323 выпускался уже с длинными трехлистовыми рессорами, а Евро МАЗ получил измененную переднюю часть трехлистовой рессоры, которая была загнута вокруг рессорного пальца.

Подозреваю, что сделали это для того, чтобы убрать все возможные люфты в креплении рессор и улучшить управляемость автомобиля на высоких скоростях.

МАЗ: Городской «Зубренок» — Автоцентр.ua

Автомобили МАЗ-437040 – самые маленькие из семейства минских грузовиков, несущих на себе эмблему с изображением зубра. Этот «зубрёнок» – первый опыт белорусского автозавода в классе среднетоннажников.В последнее время такие машины все чаще встречаются на дорогах Украины.

Что можно сказать о внешности этой машины? Знакомая мазовская кабина, но посаженная более низко. В отличие от «взрослых» мазов, колеса небольшие, 17,5-дюймовые, что, конечно, облегчает погрузку-выгрузку, а равно и посадку. При этом колесная база достаточно длинная (3,7 м), позволяющая разместить вместительную бортовую платформу с тентом объемом 30 кубометров. В общем, это типичный современный среднетоннажник, предназначенный для развозки по городу, а

также для пригородных и региональных маршрутов.

Бортовая платформа сделана с умом

Боковые борта металлические, открывающиеся и, что важно, двухсекционные. Задний борт в открытом положении имеет откидную подножку, чтобы легче было забираться в кузов

Правда, когда ставишь на нее ногу, задний борт начинает качаться, но рукой можно ухватиться за ручку на боковине – именно там, где она и должна быть. Секунда – и вы

уже в кузове.

Погрузочная высота невелика – чуть больше метра. Интересно, что весь пол платформы имеет специальное противоскользящее покрытие.

Кузов накрыт добротным синтетическим тентом, каркас которого образуют дуги и продольно расположенные доски. Боковины для прочности стянуты цепью. За откидным клапаном тента также есть доски-перекладины, но они, естественно, легкосъемные. Когда мы заполняли кузов грузом, то без труда вынули их

из пазов.

С боков, между колесами, и сзади автомобиля установлены противоподкатные брусья – это важный элемент пассивной безопасности.

Справа по ходу расположен 130-литровый топливный бак с удобной заливной горловиной: она плотно закрывается и даже запирается на замок, для чего предусмотрены специальные отверстия. А вот аккумуляторные батареи (их тут две по 12 В), прикрытые съемным пластиковым колпаком на двух винтах,

могут стать добычей злоумышленников.

Под платформой, в задней части, горизонтально крепится «запаска». Никаких приспособлений для ее съема не предусмотрено. А жаль, потому что один водитель без посторонней помощи не сможет одновременно откручивать гайки

крепления и поддерживать снизу колесо.

Внутренний мир

Посадка в кабину удобная: несмотря на то, что ее пол находится достаточно далеко от земли (127 см), высота расположения первой ступеньки всего 56 см. Здорово помогают и два поручня по бокам дверного проема. В автомобиль заходишь, как в трамвай! И что приятно отметить, пол кабины абсолютно ровный, без выступающего моторного тоннеля. Это облегчает передвижение

и в без того просторной кабине.

Интерьер кабины модерным не назовешь. Все угловато и как-то простовато, но в то же время вполне функционально.

Щиток приборов прост, но информативен. Циферблатов больше, чем на больших МАЗах; правая часть щитка немного развернута к водителю, что облегчает считывания показателей. Качество пластмассовых деталей на передней панели могло бы быть и получше. Рычажки управления дефлекторами системы вентиляции сделаны грубовато и двигаются туго.

Очевидно, крепление руля было сильно затянуто на

заводе, но добираться к этому месту мы не стали.

Кабина трехместная, с индивидуальными креслами. Сиденья – мягкие, покрытые ворсистой тканью и достаточно удобны. Жалко, что на нашей машине не было подголовников и ремней безопасности – они предусмотрены только в качестве опции. У пассажирских сидений регулируется только угол наклона спинки.

А кресло водителя – на пневмоподвеске, кроме того, его можно перемещать в продольном направлении, по высоте и даже изменять угол наклона подушки. Все ручки регулировок сделаны грубовато и требуют усилий. Однако подвинуть сиденье водителя вперед удалось довольно легко и быстро. Спинка центрального кресла складывается, образуя удобный столик с пластмассовой крышкой.

Между сиденьями водителя и пассажирскими местами мы обнаружили два подстаканника

и небольшое решетчатое корытце.

В кабине мало отсеков для мелких вещей. Над лобовым стеклом имеются небольшие полочки. А где же «бардачок»? Его место под пластмассовой крышкой полностью заняли приборы электрооборудования (предохранители и др.). Нет, к сожалению, и карманов в дверях. Зато на задних стойках есть удобные крючки-вешалки для одежды. В потолке – открывающийся люк с поддоном, в котором имеются дефлекторы, распределяющие потоки воздуха по кабине. Его

МАЗ-5440: тюнинг

Для этой модификации автомобиля, точно так же, как и для предыдущей модели, характерны некоторые проблемы с температурой в салоне. Дело здесь заключается в конструкции печки. Это всего лишь два радиатора, которые подключены к одному моторчику, да еще и запитаны последовательно.

Учитывая размеры кабины, понятное дело, что с задачей печка справляться не будет. Но снять её достаточно просто, и хотя бы за это инженеров можно поблагодарить. Для замены же прекрасно подойдут печки с других похожих грузовиков. Например, взятый из кабины КамАЗа отопитель будет прекрасно справляться со своей миссией.

Кроме того, для усиления эффекта вам стоит или поменять задние и боковые стекла, чтобы сделать их более герметичными, или попросту закрыть их каким-то плотным материалом. Последнее — это совет одного из сегодняшних владельцев такой машины, и нет причин ему не верить.

Все эти манипуляции в целом дадут вам возможность ездить без шубы даже в суровых северных условиях. Конечно, очень тепло в салоне не будет, ведь стоит помнить, что это МАЗ-500. Тюнинг кабины такой конфигурации по крайней мере позволит нормально работать, не обращая внимания на температуру за окном.

Технические характеристики МАЗ-500

Конструкция МАЗ-500 получилась настолько удачной, а экономические показатели так впечатляли, что машина стала очень востребованной народным хозяйством СССР. При этом ремонт можно было осуществлять в чистом поле. За это среди водителей дальнобойщиков МАЗ 500 получил статус «не убиваемый».

Длина минского грузовика составляла 7,14 м, ширина – 2,5 м, высота по крышу кабины – 2,65м. Автомобиль имел клиренс 27 см и колёсную базу 3,85 м. На машину устанавливались шины размерностью 12х20.

Эксплуатационные параметры автомобиля МАЗ-500:

• собственная масса – 6,5 т;
• грузоподъёмность – 7,5 т;
• максимальная скорость – 75км/ч;
• объём топливного бака – 200 л;
• расход топлива на 100 км – 25 л.

На волне успеха, проектировщики начали изменять базовую модель под конкретные производственные задачи. Так появились лесовоз, тягач, автокран и МАЗ-500 бензовоз. Выпускался и топливозаправщик с цистерной ёмкостью 7 000 литров.

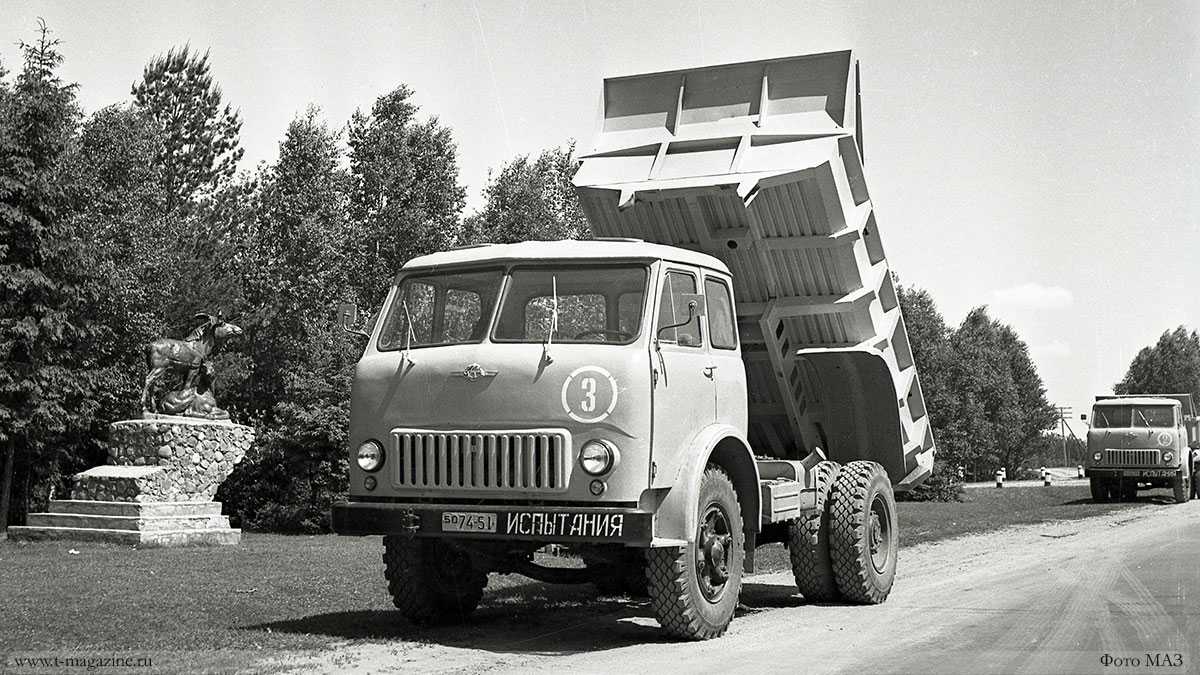

Самосвал

Технические характеристики МАЗ-500 самосвал отличались от параметров бортового грузовика. Колёсная база уменьшена до 3,2 м. Вначале на самосвал установили кузов объёмом 3,8 м³, но в 1970 году его вместимость увеличили до 5,1 м³. Грузоподъёмность поднялась до 8 т. Вес автомобиля составлял 7,25 т. При полной загруженности общая масса автомобиля могла немного превышать 15 т.

В качестве силового агрегата использовался двигатель ЯМЗ-236, расход топлива которого составлял 28 л на 100 км. Кузов опрокидывался гидравлической системой телескопического типа и управлялся из водительской кабины. В конце разгрузки запускался механизм встряхивания грузовой платформы для полного освобождения от материала.

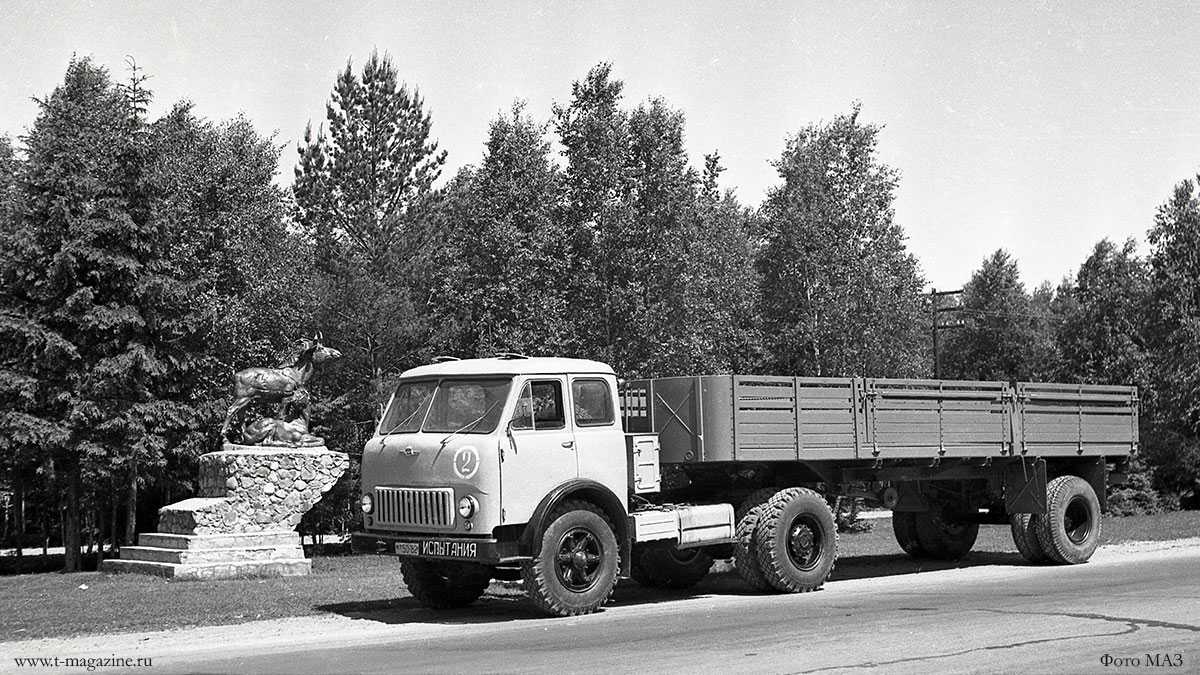

Седельный тягач

Первый МАЗ-500 тягач конструкторы собрали в 1969 г. Через три года завод начал массовый выпуск автомобиля данной конфигурации.

На двухосной машине, которой присвоили индекс МАЗ-504, стоял восьмицилиндровый дизель ЯМЗ-238 мощностью 240 л. с. Длину и колёсную базу уменьшили для большей эффективности. Переднюю подвеску усилили гидравлическими амортизаторами, заднюю – дополнительными рессорами.

Технические характеристики седельного тягача МАЗ-504:

• длина x ширина x высота (м) – 5,63 x 2,6 x 2,65;
• база – 3,4 м;
• клиренс – 0,29 м;
• предельный вес автопоезда (тягач + полуприцеп) – 24,38 т;
• максимальная скорость по шоссе полностью загруженной машины – 85 км/ч;
• тормозной путь – 24 м при скорости 40 км/ч;
• расход топлива – 32 л на 100 км;
• запас топлива – 2 бака по 350 л.

Бортовой грузовик тоже мог использоваться в качестве тягача с установленным прицепным устройством.

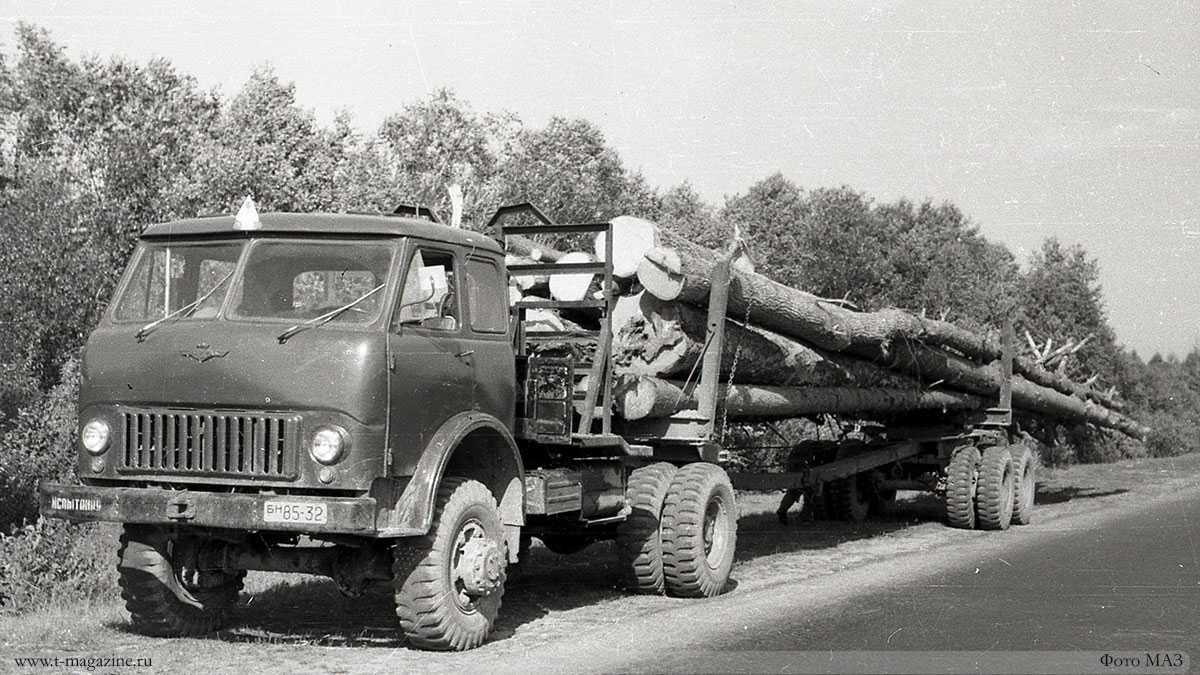

Лесовоз

Для нужд леспромхозов в 1966 году были изготовлены опытные образцы МАЗ-500 лесовоз. После доработки и устранения недочётов в 1969 году завод начал серийную сборку автомобиля.

На МАЗ установили усиленную раму, что позволяло ездить по лесным дорогам с глубокой колеёй. Лесовоз оснастили лебёдкой для погрузки-выгрузки. При порожнем перегоне прицеп-роспуск складывался и укладывался на тягач. Несмотря на то, что сам МАЗ 500 перестали выпускать в конце 70-х, изготовление лесовоза на его базе продолжали вплоть до 1990 года.

Машина имела свой индекс – МАЗ 509. Его длина составляла 6,77 м, а высота была увеличена до 3 метров. Увеличили и дорожный просвет, который стал 310 мм. Грузоподъёмность лесовоза составляла 21 т, а длина перевозимых деревьев могла доходить до 27 метров. Максимальная скорость гружёного автомобиля составляла 60 км/ч.

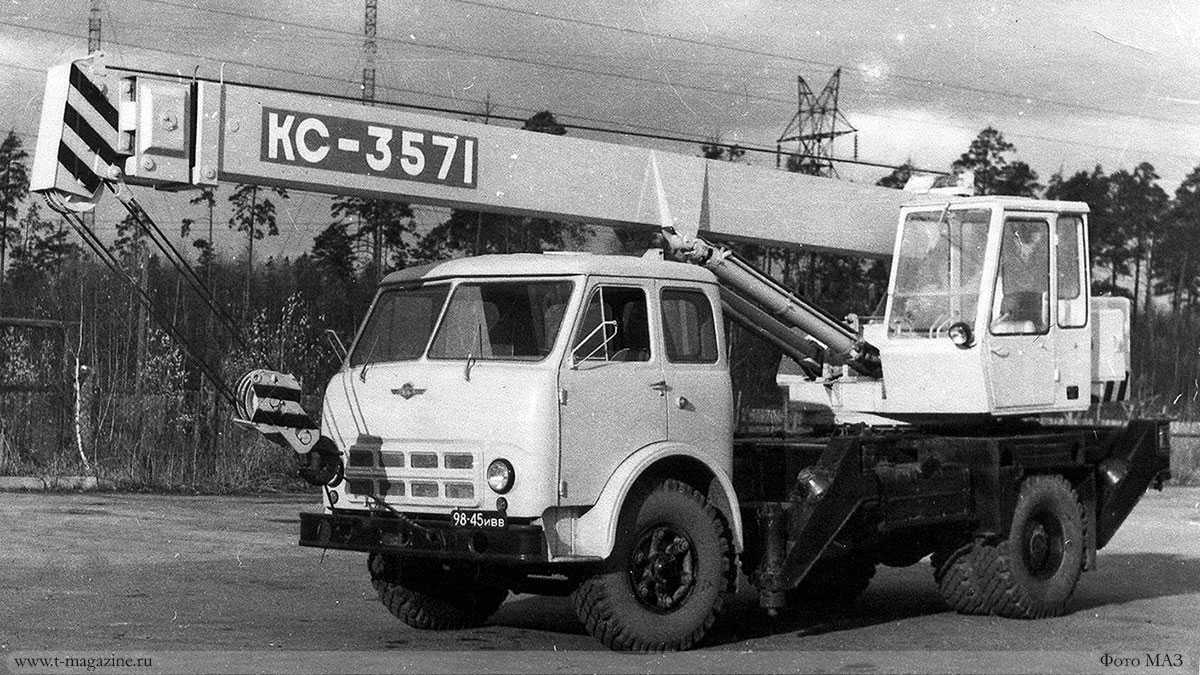

Автокран

Широкой популярностью пользовался МАЗ-500 автокран. На заводе в Иванове шасси минского автомобиля оборудовали крановой установкой КС 3561 грузоподъёмностью 10 т. После прохождения сертификационных испытаний машина была запущена в серию в 1966 году.

На шасси грузовика установили опорную раму, где разместилась поворотная платформа с рабочими агрегатами и кабиной крановщика. Устойчивость крана обеспечивали выносные опоры. Привод кранового механизма осуществлялся от двигателя грузовика через коробку отбора мощности.

Автокран комплектовался жёсткой решётчатой стрелой с вылетом до 10 м. Для увеличения высоты подъёма использовались удлинённая стрела и гусёк. Благодаря делительному оборудованию автокран КС 3561 на шасси МАЗ мог поднимать грузы на высоту до 20 м.

Поделиться

Устройство

Устройство МАЗ-4370 Зубренок:

1. Силовой агрегат. В его состав входит воздушный фильтр, двухступенчатый бункер, предназначенный для сбора пыли.
2. Трансмиссия. На этой модели грузовика установлена пневматическая версия КПП, оборудованная гидравлическим усилителем руля.
3. Ходовая часть. Сюда входит передняя ось, тормозное устройство и продольная тяга.
4. Тормозная система. Она может быть рабочей, вспомогательной, стояночной и запасной.
5. Электрическое оборудование. К нему относится тахограф, отопительный блок, система освещения внутри салона.
6. Система рулевого управления с распределительным устройством.
7. Кабина водителя.
8. Грузовая часть.

Также транспорт можно использовать вместе с автомобильным прицепом.

Коробка передач

Коробка передач МАЗ-437041-262 включает в себя следующие элементы:

1. Картер. В нем находятся все основные узлы. При помощи картера КПП крепится к механизму сцепления.
2. Валы трансмиссии. Их вращение происходит в подшипнике, который установлен в картере. Валы оснащены шестернями с различным количеством зубьев.
3. Синхронизирующее устройство. Оно предназначено для плавного и бесшумного переключения передач. Такой механизм уравнивает угловые скорости вращающихся шестерен.
4. Устройство переключения передач. Оно управляется при помощи специальной рукоятки, которая находится в кабине водителя.

Схема переключения передач МАЗ есть в руководстве по эксплуатации транспортного средства.

Передаточные числа КПП зависят от выбранной модификации автомобиля (от 3,59 до 8,75).

Задний мост

Конструкция заднего моста МАЗ-437043 состоит из таких элементов, как:

• балка;
• фланцы;
• крепежные болты и гайки;
• запорное кольцо;
• 2 штампованных кожуха;
• картер редуктора.

Концы штампованных кожухов приварены к фланцам, у которых есть отверстия для сальников и подшипников. Такая конструкция позволяет снизить вероятность появления утечки масляной жидкости в редукторе.

На лицевой стороне фланцев находятся крепежные элементы, которые необходимы для соединения заднего моста с тормозной системой задних колес. Также крепежные болты соединяют маслоотражатель, пластину, которая необходима для фиксации подшипника, и уплотнительную прокладку. Запорное кольцо нужно для фиксации шарикового подшипника.

Электрическое оборудование

Электрическое оборудование МАЗ-437041-268 включает в себя:

1. Аккумуляторную батарею, номинальное напряжение которой равно 12 В. Аккумуляторы соединены последовательно между собой, электросхема подключения есть в инструкции пользователя.
2. Установку генераторного типа. Она оборудована выпрямительным блоком, у которого есть интегрированный регулятор напряжения.
3. Стартер. Это устройство, предназначенное для запуска двигателя.
4. Выключатель массы батарей.
5. Электрофакельное устройство, которое необходимо для облегчения запуска мотора при минусовой температуре.
6. Предпусковой обогреватель силового агрегата.
7. Систему освещения (внутреннего и внешнего) и световую сигнализацию.

Кабина МАЗа-5440

Машина оснащается кабинами двух типов – короткой и длинной. Вторая оснащается спальными местами, и устанавливается на грузовики для перевозки грузов на большие расстояния. Однако и укороченная, и длинная кабина могут похвастать просторностью.

Интерьер салонного пространства имеет пластиковое оформление в темно-серых тонах, сиденья и некоторые элементы обшивки салона из приятной на ощупь ткани. Сиденья водителя и пассажира оснащаются рессорами, что делает посадку удобной, и позволяет без усталости провести за рулем грузовика большое время. Кресла регулируются по высоте, вылету и углу наклона.

Автомобиль в штатной комплектации оснащается:

• трехточечными ремнями безопасности;
• автономным отопителем салона;
• предпусковым подогревателем силового агрегата;
• цифровым тахографом;
• системой круиз-контроля.

За доплату на автомобиль устанавливают:

• кондиционер;
• систему АБС;
• независимый воздушный отопитель;
• магнитолу.

Кабина грузовика МАЗ-5440 имеет высокое качество сборки, приятное оформление и высокие показатели пассивной безопасности – панели имеют округлые грани. Салон эргономичен – помимо высококачественных материалов оформления и отличной сборки, продумано и расположение элементов управления автомобилем и дополнительным оборудованием. Отдельно стоит сказать о приборной панели – показания приборов отлично читаются даже в дневное время суток, а подсветка в меру яркая, и не слепит водителя.

Внимание! Благодаря стильному внешнему виду, уютной, функциональной и эргономичной кабине, автомобиль популярен в странах СНГ и в Европе

Несколько полезных мелочей

В первую очередь хотелось бы отметить такую несуразицу в конструкции, как зеркала заднего хода. Точнее, дело в их креплениях – на достаточно высокой скорости или неровной дороге создается ощущение, что винтов вообще нет.

Решается все довольно просто – заменой самих зеркал, поскольку даже другие крепления не гарантируют надежности.

Если вы планируете использовать ваш грузовик в качестве тягача, то вам стоит знать, что более мощные двигатели (например, ЯМЗ 238) занимают больше места. Потому придется немного менять конструкцию в целом, чтобы все поместилось.

Также учитывайте тот факт, что полка в кабине расположена не очень удобно.

Чтобы полноценно пользоваться кабиной со всем возможным комфортом, а для дальних рейсов это особенно важно, лучше всего будет опустить её ниже. Понадобится для этого болгарка и сварочный аппарат плюс опыт обращения с этими приборами
