Устройство передней вилки велосипеда

Как же работает вилка?

Если надавить на руль в момент наезда на кочку или выбоину, то внутренние трубки, оказываясь под сопротивлением пружины, находящейся внутри вилки, заходят в ее ноги.

Различают два вида сопротивлений, которым может быть подвержен велосипед – прямая ударная нагрузка и колебания. В первом случае, пружина берет на себя всю нагрузку и гасит ее внутри вилки. Отметим, что роль пружины может играть стальная пружина или же воздух, находящийся под давлением. Колебания уже гасятся за счет демпфера, в роли которого может выступать элластомер, масло или воздух. Благодаря демпферу пружина не отбрасывается сразу же назад, а делает это плавно и постепенно. Работая таким образом, вилка обеспечивает более плавный ход велосипеда даже в самых агрессивных дорожных условиях.

Если говорить о демпфере, то стоит отметить, что самым дешевым вариантом амортизатора является элластомер, который изготавливается из полимера. При постоянных нагрузках он достаточно быстро выходит из строя. Лучше выбирать воздушную или масляную систему.

Внешнее устройство

Наиболее удобно ознакомиться с внешними элементами велосипедной вилки по наглядной картинке.

Шток – это ось вилки, которая неподвижно соединена с короной. Эта деталь необходима для установки вилки на раму велосипеда (в рулевую колонку), а также для закрепления в нёй выноса вместе с рулём. Шток может быть изготовлен из стали, алюминия или карбона.

Корона – элемент, в котором закрепляется шток и ноги веловилки. У однокоронных вилок шток и ноги неразделимо соединёны с короной. У двухкоронных вилок шток жестко соединён только с нижней короной, верхняя корона подвижно надета на шток, при этом ноги можно регулировать по длине. Короны изготавливаются литьём из алюминия, с возможной последующей ковкой (для вилок среднего и высшего класса) или карбона (для вилок полностью изготовленных из карбона).

Нога – деталь, которая подвижно входит в штаны у амовилки или непосредственно удерживает переднее колесо у жесткой вилки. В ногах амортизированных вилок (внутри труб) находятся пружины и демпферы, регулятор жесткости, блокиратор амортизации. У жестких вилок ноги принято называть перьями.

Ноги вилок изготавливаются из твердой углеродной стали, их поверхность хромируется. Качество обработки поверхности и толщина хромирования выше у более дорогих вилок.

Штаны – цельная деталь, состоящая из двух стаканов и соединяющей их вместе жесткой скобы (гориллы). Данная деталь имеется только у амортизированной вилки. Штаны у вилок перевёрнутого типа представляют собой деталь объединяющую стаканы и корону воедино.

Штаны для большинства вилок среднего и высшего класса изготавливаются из сплава алюминия с магнием. Чем выше процент магния в сплаве с алюминием, тем прочнее отлитая деталь. Более дорогие модели имеют большее содержание магния в алюминиевых деталях, и они соответственно надежнее. Штаны у некоторых вилок высшего класса производятся многослойным построением из алюминиевого сплава и карбона.

Крепление дискового тормоза – две полые стойки с внутренней резьбой для неподвижного закрепления каллипера (велосипедного суппорта).

Брейк боссы – две оси с внутренней резьбой, на которые подвижно надеваются рычаги кантилеверных тормозов или типа V-brake (ви-брейки).

Дропауты – крепления для оси в виде ушек на нижних концах штанов. Как следует из англоязычного названия, они позволяют быстро снять колесо, ослабив лишь гайки или эксцентрики на оси. Применяются различные стандарты дропаутов: QR9 введен для обычных тонких осей диаметром 9 мм, QR15 – закрытые ушки для вставной полой оси диаметром 15 мм, QR20 – закрытые ушки для вставной полой оси увеличенного диаметра 20 мм.

Дропауты на большинстве вилок отливаются цельно со штанами. А если штаны выполнены из карбона, тогда эти крепления являются отдельными деталями из алюминиевого сплава. На некоторых моделях высокого класса дропауты изготавливаются из нержавеющей стали, чтобы они в дальнейшем не ржавели. Отлитые из алюминиевого сплава дропауты при повреждении лакокрасочного покрытия ржавеют из-за коррозии магния.

Назначение и виды передней вилки

Велосипедная вилка отвечает за крепление переднего колеса и руление велосипедом. Она выполняет функцию поворота колеса, а также сглаживает неровности дорог, что значительно улучшает показатели езды.

Передние вилки на велосипед классифицируют по нескольким признакам, основными из которых является наличие амортизаторов. Так, они делятся на жесткие (фиксированные) и амортизационные.

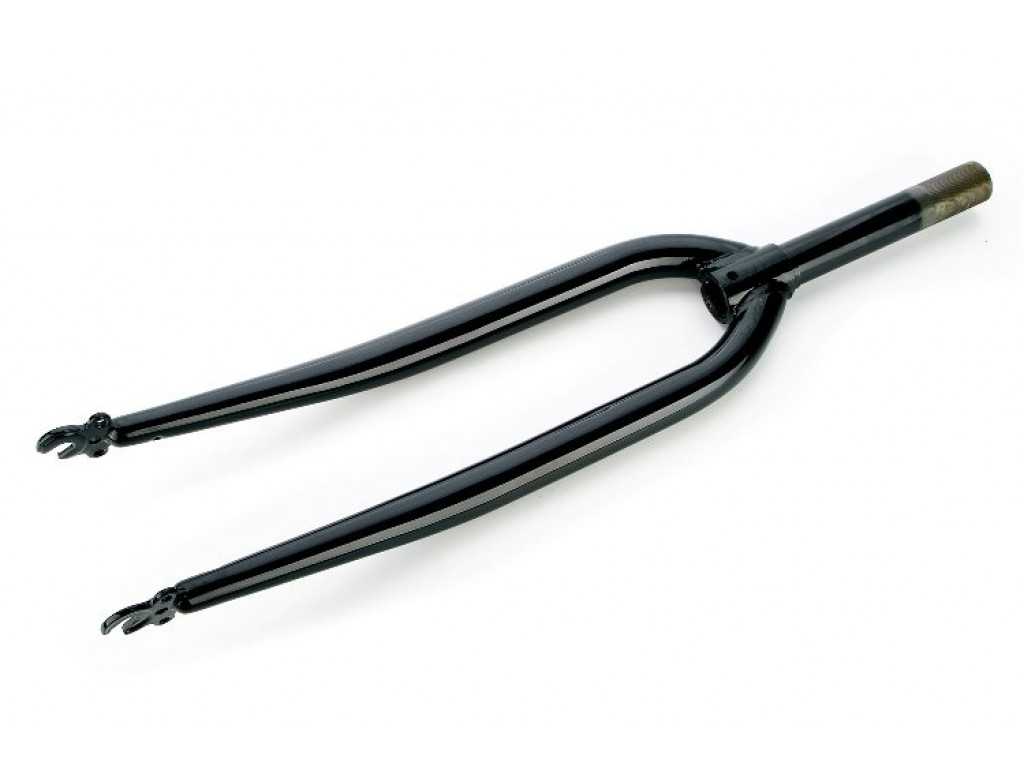

Фиксированные

Жесткую вилку лучше всего использовать для езды по городу на гладких и ровных дорогах. О поездке в лес на велосипеде с таким устройством веловилки лучше забыть. Они почти не уменьшают ударные нагрузки при скоростной езде по неровным дорогам. Таким образом снижается управляемость транспорта и ухудшается торможение передним колесом. Однако, несмотря на все отрицательные стороны, данный тип обладает целым рядом достоинств — это прочность, долговечность, малый вес, а также отсутствие необходимости в обслуживании.

Жесткие передние вилки обычно изготавливают из стали, сплавов алюминия, титана и карбона. Самыми бюджетными материалами для них считаются сталь и алюминий. Однако стоит сказать, что приобретение таких вариантов нежелательно, ведь они почти не смягчают ухабистость дорог. Лучшими считаются модели из карбона. Здесь наилучшее соотношение цены и качества. Ведь титановые изделия, хотя они и очень хороши, не каждый может себе позволить.

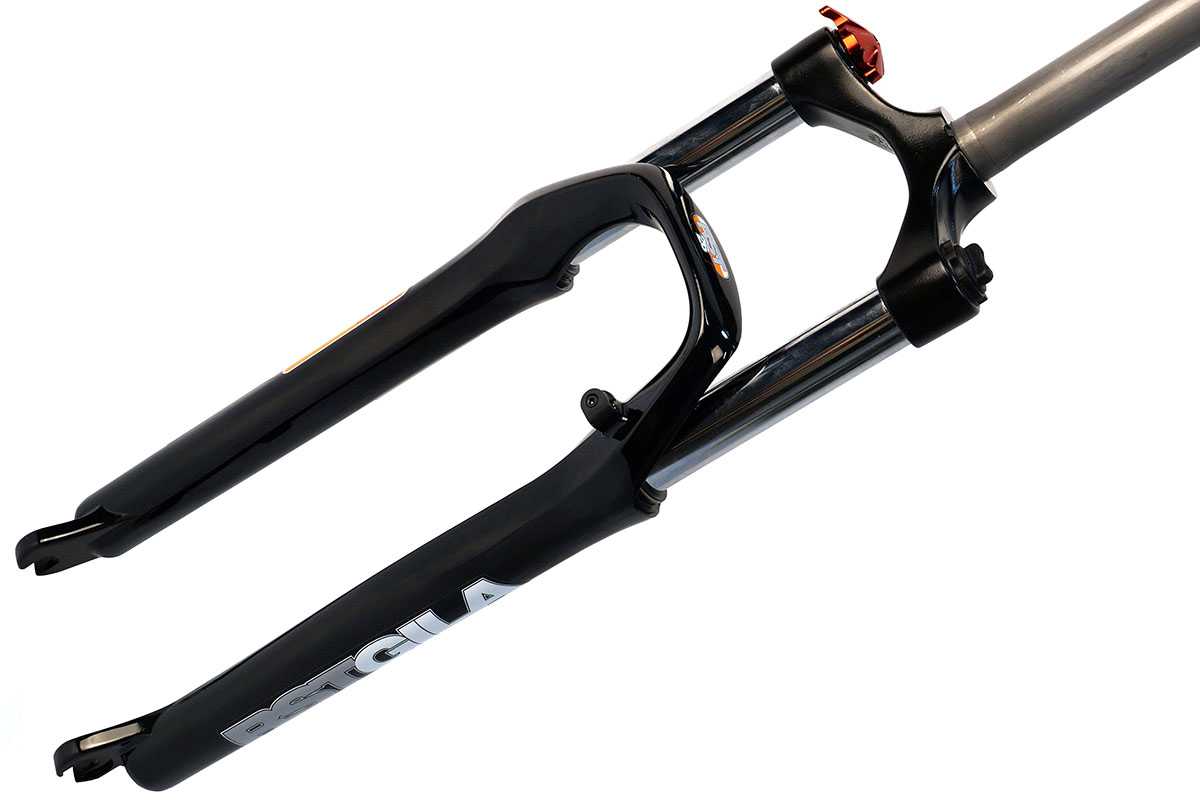

Амортизационные

Амортизационные передние вилки различаются в зависимости от сочетания материалов, которые используются в качестве пружины и демпфера:

• Пружинные передние велосипедные вилки. Данный вид устройства используется в бюджетных моделях велосипеда. В таких моделях амортизатора демпфер не предусмотрен, а в основе вилки используется обычная стальная пружина;
• Пружинно-эластомерные передние веловилки. Функцию демпфера выполняет элемент из мягкой пластмассы, резины (эластомер), который расположен внутри стальной пружины. Из-за быстрой изнашиваемости, эластомер теряет свои свойства. Однако он довольно хорошо выполняет свои основные функции;
• Воздушные передние веловилки. Как можно понять из названия, основным элементом устройства является воздух. Здесь он является и пружиной, и демпфером. Такая вилка выгодна в обслуживании, а также ее цена вас приятно удивит. Однако у этой модели есть свои недостатки — это отсутствие настроек и низкий срок использования при интенсивном катании;
• Масляно-воздушные передние веловилки. В качестве пружины используется воздух, а роль демпфера выполняет масло. Данный вариант считается наилучшим. Они имеют преимущества перед остальными амортизаторами — это большое разнообразие настроек и золотая середина в весе;
• Масляно-пружинные передние велосипедные вилки в основном устанавливаются на спортивные велосипеды. Они состоят из пружины и масляной системы (демпфера). Подобное устройство изготавливается высокого качества и обладает большим весом, что позволяет использовать его очень и очень долго.

Для производства амортизационных веловилок используются такие же материалы, как и для жестких. Но также, как и для предыдущих, идеальными считаются карбоновые модели.

Наличие амортизационной системы наделяет владельца велосипедного устройства некими привилегиями. Во-первых, они позволяют экономить энергию, во-вторых, не погубить свое здоровье. Ну и в-третьих, сохраняют управляемость велосипеда даже при наезде на ямы и кочки.

Размеры и типы вилок

По международному регламенту вилки подбирают по следующим параметрам:

1. Диаметр колес.

В настоящее время самый популярный диаметр у маунтин-байка составляет 26; 27,5 и 29 радиуса окружности трубы. Шоссейник в основном производится с 28 радиусом. Велосипед для экстремального катания («велотриал») оснащен 20; 24 и 26-размерными колесами, а складные, детские и ВМХ только двадцаткой.

Наличием или отсутствием амортизации у вилки:

• Амортизационные от 80 до 200 мм;
• Даунхиллы и Фрирайды – 300 мм.

дисковая имеет стандарты IS и PM, ободные используют только крепление IS предназначенное под фиксацию двумя болтами, или крепление на шоссейник одним болтом.

Обслуживание вилки

Снимаем

Снять переднюю вилку несложно.Есть всего два типа крепления:

Безрезьбовые — сейчас де-факто стандарт, который поддерживают все производители. Вынос руля держит верхний подшипник, якорь (расширяющаяся трубка), закреплённый выносом, входит в рулевую трубу вилки и закрепляется двумя винтами. Собственно, для снятия достаточно раскрутить два винта, и вся сборка практически не разбалтывается при использовании.

Безрезьбовое крепление вилки

Резьбовые — знакомые по старым и детским велосипедам механизмы, верхний подшипник зажимается с помощью гайки, конуса, шайбы с усиком и контргайки. Снимать ещё легче, но и зафиксировать надолго сложно, особенно при больших нагрузках — быстро появляется люфт.

Чистим

Установка заднего переключателя скоростей велосипеда

Все пыльники, кожухи и поверхности труб, которые работают во время движения, должны быть чистыми, потому постоянно проверяем их и приводим в порядок. Грязь на изоляции постепенно приводит к повреждениям, а через них уже начинается загрязнение внутреннего механизма с последующей поломкой.

При чистке важно заметить следующее: если в механизме вилки используется масло, оно ни в коем случае не должно оказываться снаружи. Если заметны подтёки масла, переднюю вилку срочно требуется ремонтировать

Дальнейшая эксплуатация, скорее всего, приведёт к поломке и полной замене.

Меняем

Замене подлежит три составляющих.

Во-первых, это масло. Смена сезона, стиля катания, любой ремонт и большая часть перенастроек — повод для смены масла. Масло рекомендуется подбирать фирменное, от производителя. Например, Marzocchi поставляют в Россию достаточно хорошо. В крупных городах приобрести его не составляет проблем. Тем не менее, вполне годится, хотя и не так хорошо, более вязкое масло для амортизаторов мотоциклов. Оно точно есть в любом регионе.

Ниппель для подкачки воздушного амортизатора

Во-вторых, это пружины. При активном катании, трюках, даунхилле пружины всё равно теряют свои свойства, их требуется менять. В зависимости от типа конструкции — замена от элементарной до «лабораторной» — здесь следует ориентироваться на рекомендации и инструкции от производителя.

Третьим элементом для «замены» является воздух. Подкачивать масляно-воздушные и воздушные вилки придётся немного реже, чем камеры. Благо, нет ничего сложного, главное — контролировать давление и знать, что делаешь.

Назначение и устройство

Вилка в велосипеде призвана выполнять практически ту же функцию, что и автомобильная подвеска. Она фиксирует переднее колесо велосипеда, отвечает за маневренность и управление транспортным средством через руль, а также (в зависимости от разновидности) способна значительно облегчить передвижение велосипедиста по плохим дорогам.

Чаще всего, когда говорят о функциях и плюсах велосипедных вилок, речь идет именно об амортизирующих разновидностях этих агрегатов. Это самый популярный на сегодняшний день тип вилок, широко используемый как для передвижения по городским трассам, так и по проселочным дорогам.

Плюсы.

• Качественная велосипедная вилка с амортизацией позволяет снижать ударно-вибрационную нагрузку, поступающую от колеса к рамным компонентам велосипеда и рулю. Это позволяет надолго сохранить велосипед при постоянной его эксплуатации на проблемных дорогах.
• Вилка амортизирующего типа позволяет максимально сохранять скорость средства передвижения на проблемных участках дороги. «Тормозящий эффект», который возникает при попадании колеса велосипеда на неровности или ямы, поглощается амортизирующим механизмом.
• Отсутствие проблем во время передвижения по участкам дороги с неровностями обеспечивает полный контроль над велосипедом. Кроме того, некоторые разновидности вилок позволяют более эффективно использовать велосипед на поворотах и торможениях.
• Одна из самых приятных и полезных функций передней вилки с амортизатором – сохранение вашего здоровья, а также удобство передвижения. Согласитесь, гораздо приятнее передвигаться по неровной дороге без постоянной тряски и подскоков. Кроме того, снижение ударного давления на руль велосипеда позволяет на более долгий срок сохранить здоровье ваших суставов, которые от тряски испытывают огромный стресс.
• Преодоление любой неровности на участке дороги замедляет велосипед, что вынуждает спортсмена задействовать еще больше сил для быстрого передвижения по трассе. Следовательно, вилка экономит огромное количество усилий, которые могут быть эффективно потрачены на преодоление большего расстояния.

Среди недостатков велосипедных вилок можно выделить всего два.

• Чем сложнее конструкция вилки и чем больше функций она выполняет, тем она, как правило, больше весит и стоит. Отдельные модели велосипедных вилок могут весить до 3 кг, что является 1/3 веса большинства стандартных горных велосипедов.
• Спортсмены, которые при совершении маневров и трюков используют потенциал вилок на 100%, вынуждены задействовать дополнительную энергию на раскачивание велосипеда.

Конструкция практически любой велосипедной вилки (будет рассмотрено на примере амортизационной) состоит из следующих компонентов.

• Рулевая труба (или как некоторые называют – шток) соединяет саму вилку с рулем и рамными компонентами. Как правило, выполняется в стандартизированных размерах. Существует прямая и конусовидная разновидность.
• Корона или коронка – выполняет функцию соединения внутренних труб и штанов, отвечающих за фиксацию колеса и оси. Велосипедная вилка может быть как с одной, так и с двумя коронками. Обычно этот компонент выполняется из самых прочных материалов, так как именно коронка принимает на себя основную нагрузку от колеса и труб, особенно если речь идет о моделях без амортизации.
• Нога или внутренняя труба – это компонент вилки, напрямую соединенный или запрессованный в коронке и уходящий в штаны вилки (в агрегатах с амортизацией). Некоторые эксперты называют этот компонент поршнем.
• Настройки или регулировки располагаются на головках «ног». Именно через них проводится накачка колеса воздухом, если речь идет о воздушных моделях вилок.
• Манжеты или сальники установлены на стыке попадания внутренних труб в штаны, тем самым препятствуют попаданию пыли и грязи в механизм амортизации.
• Штаны являются своеобразным внешним корпусом для всего устройства амортизации. Их диаметр больше диаметра поршня. Внизу штаны заканчиваются дропаутами, которые отвечают за фиксацию оси, а сверху – «гориллами», которые, наподобие короны, соединяют уже сами штаны.
• «Гориллы» или бустеры, присутствуют далеко не во всех моделях вилок даже с амортизацией. Они призваны равномерно распределять нагрузку от штанов.
• Дропауты, как уже было сказано, располагаются внизу штанов, где фиксируют ось колеса.
• Демпфер представляет собой внутреннее наполнение «ноги» или сам амортизирующий механизм.

Как всё начиналось

Из магазина дроческоп комплектовался одним лишь задним ножным тормозом. Переднего не было. Вилка позволяла установить клещевой тормоз, но я этого не делал. Так и катался с одним задним, мне хватало. Впрочем, пришло время, когда захотелось и передний поставить. Причиной такого желания стала покупка планетарной втулки на 3 передачи: Shimano Nexus Inter 3. Когда я оборудовал велосипед втулкой, стало понятно — ездить можно быстрее. Ну а на больших скоростях приобретает большее значение хороший тормоз. И очень желательно чтобы их было два. Ножной тормоз на педалях всем хорош, но он не позволяет выполнить экстренное торможение — колесо при резком торможении попросту блокируется. Да и не стоит забывать о том, что цепь и вовсе может слететь, оставив ездока без тормоза в самый ответственный момент.

Первым тормозом на дроческопе был роллерный. Про него я написал две крупных статьи. Одна — это устройство и принцип работы роллерного тормоза и вторая — роллерный тормоз, моя история. С вилкой на тот момент проблем ещё не было. Сам роллерный тормоз прослужил недолго, со всеми приключениями хватило его на год. После того, как тормоз отдал концы, я вернулся к истокам: стал ездить с одним тормозом, задним. Первые проблемы с вилкой были типичные, съело резьбу на штоке. Если вы имели дело с резьбовой рулевой колонкой, то знаете о том, что она постоянно раскручивается и появляется люфт. Люфт этот недопустим, так как подшипники и чашки в рулевой разобьёт очень быстро. Но не это стало критичной проблемой. Дабы нивелировать откручивание, я рулевую постоянно подтягивал. Процедуры эти сказывались отрицательно на состоянии резьбы штока. Эффект накопительный. С каждым подтягиванием резьба чуть-чуть подъедается. Если вы не представляете, как выглядит резьбовая дюймовая рулевая колонка, я кратко опишу. В верхней части подшипники поджимает гайка-конус. Выглядит она так:

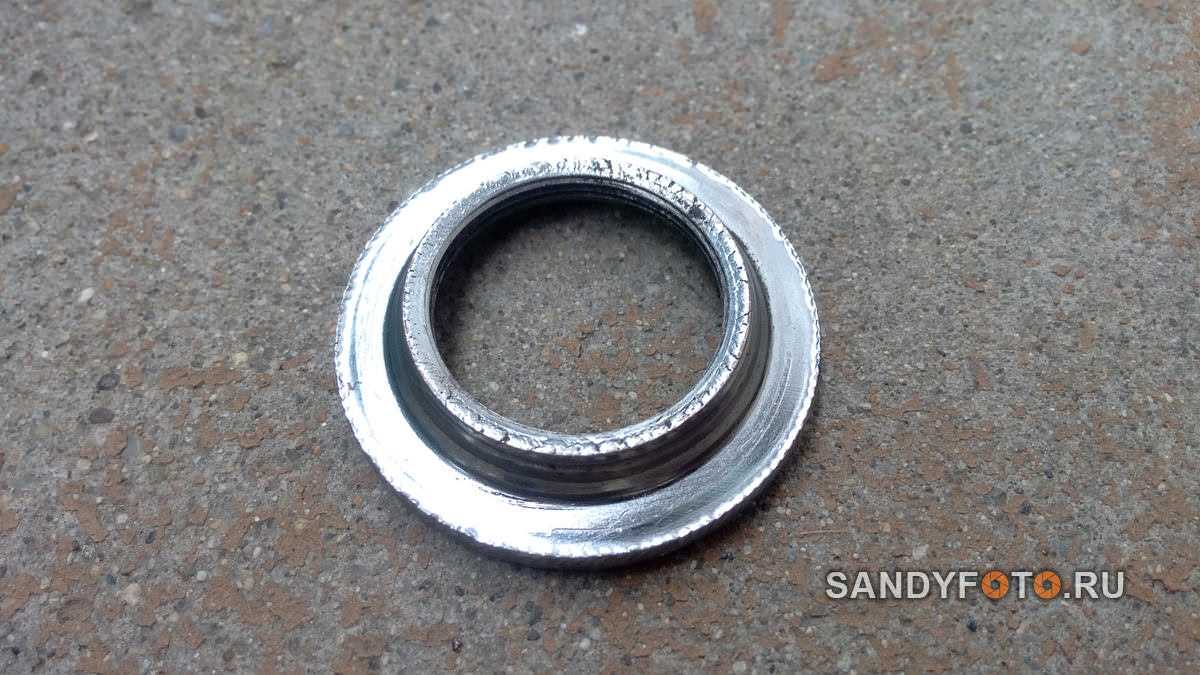

Далее идёт шайба с выступом. Она необходима для того, чтобы при закручивании контргайки гайка-конус не двигалась. В штоке вилки под выступ шайбы имеется соответствующая прорезь либо канавка:

На разных вилках бывает по-разному

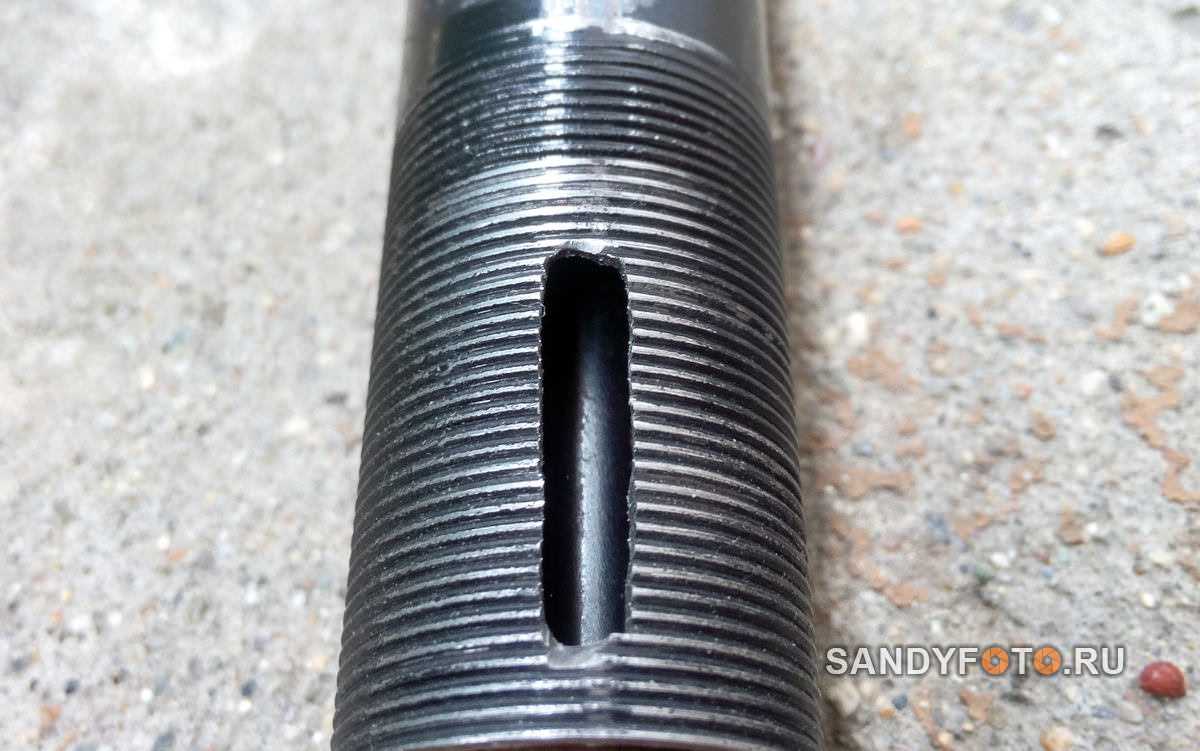

Не важно, суть одна и та же. И вот при регулярном подтягивании рулевой шайба с выступом понемногу, но двигается

Выступ постоянно стремится сдвинуться из своего паза (канавки, прорези). Стремится, стремится да и сдвигается в конечном итоге, сминая резьбу в месте своего расположения. После такого зафиксировать рулевую становится невозможно, так как шайба с выступом проворачивается при затягивании контргайки. А разьбе пришёл каюк. Всё, ничего не поделать, вилка отправляется в помойку.

Сейчас набегут профессионалы и скажут: «Постойка мил человек, харэ заливать. Имели мы дело с дюймовыми рулевыми, всё там в порядке и ничего не откручивается и уж тем паче не сминается резьба». На это я хочу заметить, что речь идёт о компонентах самого низкого уровня. В велосипеде за 4200 руб, а именно за столько был куплен дроческоп, попросту не может быть компонентов высокого качества из качественных материалов.

Резьба на штоке родной вилки съедена, потому вилка отправляется в пропасть. И понеслась. После этого я менял вилки одну за другой и очень жаль, что не все из них я снимал на фото и видео. Как бы там ни было, материалов всё же достаточно. Переходим к самому интересному.

Стоит ли самостоятельно заниматься ремонтом велосипедной вилки?

Безусловно, не имея соответствующего опыта и навыков ремонта велосипедов, лучше не рисковать и обратиться к грамотным специалистам. Но с течением времени каждый мало-мальски интересующийся своим транспортным средством велосипедист начинает разбираться в тонкостях, запоминать название деталей и их функции, чувствовать корень проблем. Поэтому со временем даже такое непростое дело, как ремонт вилки может стать легкой процедурой.

Сложности могут возникнуть в связи особенностями конструкции самой вилки или её поломкой.

Как правило, владельцы делятся на два типа: одни предпочитают ездить на велосипеде, пока у него не откажут все системы и спасти такого «пациента» будет невозможно, другие – тщательно следящие за состоянием байка и предупреждающие любые поломки.

Как снять велосипедную вилку

Ниже будет представлена подробная инструкция по демонтажу передней амортизационной вилки с поясняющими картинками.

1. Первым делом выполняем подготовительные работы, а именно откручиваем все, что крепиться к вилке. В нашем случае это калипер тормозной системы, а также гидролиния передних дисковых тормозов, которая крепится зажимом к штанам вилки. Если у вас установлены тормоза типа V-brake, то демонтируем их. Это также касается датчика скорости, идущего от велокомпьютера, переднего крыла и т.д.
2. Откручиваем болты, фиксирующие вынос на рулевой трубе, а затем выкручиваем болт якоря вилки велосипеда.
3. Аккуратно снимаем руль вместе с выносом и опускаем его вниз. На данном этапе следует действовать аккуратно, дабы не повредить гидролинии или случайным ударом металлических частей руля о раму не поцарапать последнюю.
4. Снимаем проставочные кольца и направляющую гильзу (конус). Для этого аккуратно поддеваем ее небольшой плоской отверткой в районе пропила. Затем достаем верхнее кольцо качения, и верхний подшипник. Все данные действия иллюстрированы картинками ниже.
5. Все операции выполнены и теперь можно аккуратно извлекать рулевую трубу из стакана. После этого нам осталось достать подшипник, нижнее кольцо качения и снять переднее колесо. Для этого мы ослабляем эксцентрик или откручиваем фиксирующие болты (в зависимости от типа крепления). На этом процесс снятия вилки велосипеда завершен.

Компоненты и терминология

В стандартном комплекте и амортизации вилка для велосипеда включает:

Трубку руля или шток – соединительный участок вилки, руля и рамы, как правило, производится по стандартным параметрам, бывает конусовидный и прямой.
Корона – деталь для соединения независимого участка. Может производиться с одной или несколькими деталями для соединения. Элемент всегда изготавливается из особо прочных сплавов, так как на него направляется основная не амортизационная нагрузка. Корону можно приспосабливать и под крепление дополнительных деталей и крыльев.
Нога или поршень – трубка проходящая под прессом в механизм амортизатора.
Штаны или внешний кожух амортизаторов с широким поршнем, который с одного конца оснащён дропаутом, а с другой скрепляет трубку руля.
Дропаут – кронштейн для прикрепления втулки заднего обода.

Вилки различаются и креплениями, всё зависит от предназначения велосипеда, фиксированные модели содержат только шток, корону, поршень и дропауты, двух коронные – вилку с двум коронами, а некоторые байки имеют единую конструкцию без второго поршня и половины штанов.

Разновидности

Классификация велосипедных вилок осуществляется по функциональности, строению и амортизационным свойствам. Каждую из них используют для определенного вида катания, модели байка. По типу конструкции выделяют следующие виды детали:

• жесткие;
• амортизационные;
• двухкоронные;
• одноногие;
• «перевертыши».

Жесткие вилки не наполнены амортизационными элементами, поэтому являются самыми простыми и недорогими. Тем не менее спрос на данный тип элемента довольно высок. В зависимости от конструкции рамы велосипеда вилка может быть алюминиевой либо стальной. Ригидная вилка отличается высокой прочностью, небольшим весом и простотой установки. Ее можно установить на любую модель байка.

Амортизационная вилка оснащена специальным механизмом для гашения колебаний и толчков. В этом качестве в основном используют пружину, масло, воздух. Амортизация делится на одинарную (пружинную) и комбинированную (воздушно-масляную). Транспортные средства, оснащенные подобными деталями, комфортны для езды по бездорожью. В основном используют для горных велосипедов. Недостаток конструкции заключается в том, что ей требуется периодическое техническое обслуживание – не реже 1 раза в год по причине множества комплектующих деталей.

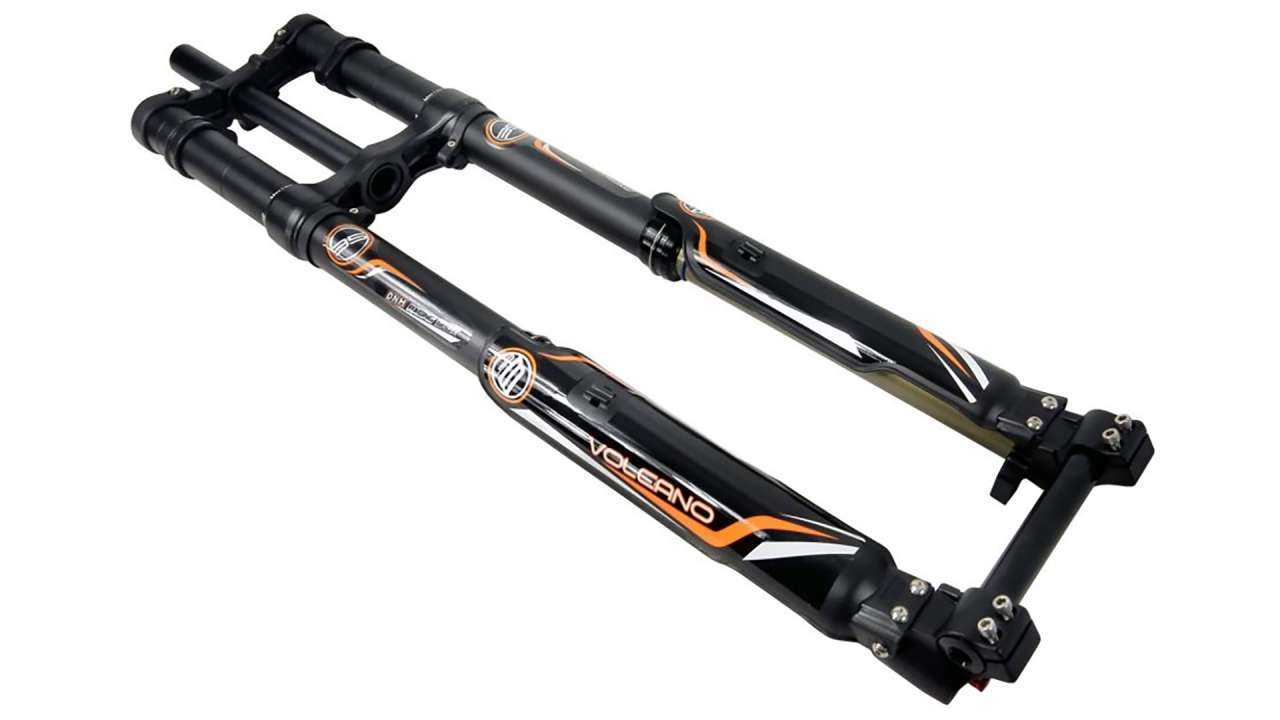

Во время движения велосипеда основная нагрузка приходится на коронку вилки, которая в дальнейшем направляет давление на внутренние трубы. Чтобы снизить нагрузку и рационально ее распределить, была создана конструкция с двумя отдельными коронками. Такая модель надежна, прочна, долговечна. Естественно, это влияет на некоторые параметры детали: тяжелая, удлиненные «ноги», высокая стоимость. Не каждый велосипед подходит для установки данного приспособления.

Вилка велосипеда с одной внутренней трубой для крепления колеса называется одноногой. Такие модели не очень востребованы, они только набирают популярность. Наличие амортизационных элементов снижает давление на внутреннюю трубу. В целом конструкция облегченная и надежная за счет использования прочных материалов при изготовлении.

«Перевертыши» получили такое название, потому что штаны детали расположены сверху и соединены короной, а ноги – внизу, они фиксируют ось колеса. Подобные вилки отличаются наличием большого количества регулировок и доступностью амортизационного механизма, но за ними требуется постоянный уход, и стоят такие модели в разы дороже остальных.

ЖесткаяАмортизационнаяДвухкороннаяОдноногаяПеревернутая

УДЛИНЕНИЕ ВИЛКИ МОТОЦИКЛА

Самостоятельное изготовление чоппера считается недешевым занятием. Но не всегда. Оказывается, можно построить стильные мотоциклы и при малых затратах. Свой чоппер я собрал на базе мотоцикла «Иж-Юпитер-2». Это прекрасная основа, стоившая мне совсем недорого. В принципе, моей технологией можно воспользоваться, имея в распоряжении какой-нибудь «ижевский» мотоцикл, «Яву» или, с несколько большими доработками, любой другой. Главные признаки чоппера — каплевидный топливный бак и большой гнутый руль.

У меня такой бак имелся. Но при отсутствии его можно было бы приобрести, выменять или, на худой конец, найти на свалке. Подходят баки от «Иж-49», «Иж-56», «Планеты» или «Юпитера» первой и второй моделей, а с небольшими переделками — от старого «Урала» или «Явы-250».

Руль, как правило, приходится заказывать на стороне, но можно сделать и самому. Я изготовил руль из стальной трубы с наружным диаметром 22 мм с помощью трубогиба. А чтобы хромировать его, обратился к специалистам соседнего завода. Тем же, у кого такого завода поблизости нет, рекомендую покрыть руль простой «серебрянкой».

Следующее, что определяет облик стильного мотоцикла, это передняя телескопическая вилка. На чопперах ее обычно удлиняют с помощью специальных вставок, выточенных из стального прутка, чистовой наружный диаметр которого равен наружному диаметру пера вилки.

На нижнем конце вставки-удлинителя выполняют резьбу с шагом и длиной, как на маслозаливной пробке пера вилки, а в верхнем — глухое отверстие с теми же параметрами резьбы. Потом сверлят сквозное осевое отверстие диаметром 8—10 мм для заливки масла.

Я же удлинять вилку не стал (однако для желающих это сделать все же привожу чертеж вставки), только заменил в ней сальники и масло, залив в каждое перо по 200 см3 смеси жидкости МГП-10 и автомобильного моторного масла в соотношении 1:1. Теперь о крыльях.

Переднее заменил на хромированное от мотоцикла «Иж-Юпитер-5». заднее оставил на месте, правда, немного укоротил. Прикрепил хромированную спинку седла, а к спинке — табличку регистрационного номера.

Передняя фара — «родная», но с новым ободком, задняя — новая, круглая от списанного автомобиля ЗиЛ. Пришлось также заменить глушители: на моем чоппере они теперь — от мотоцикла «Иж-Юпитер-4». Как известно, главное в любой машине — это мотор.

Перед началом эксплуатации я тщательно перебрал двигатель своего мотоцикла. Заменил изношенные поршневые кольца, поставил новые головки цилиндров (от «Юпитера-4»). Сочетание цилиндров «Юпитера-2» с этими головками позволило повысить степень сжатия, соответственно, и мощность двигателя (до 20—22 л.с), и получить на выходе плавно изменяющийся крутящий момент во всем диапазоне скоростей.

Также тщательно я отполировал выпускные каналы и снял фаски с впускных и выпускных окон. Кроме того, добросовестно очистил выпускные трубы. Для этого распушил один конец отрезка стального троса, а другой продел сквозь выпускную трубу и зажал в патроне ручной дрели.

При вращении патрона вращался и трос, а распушенный его конец отлично соскребал нагар. Заменил я и старый карбюратор К-36Д на новый К-65Д В итоге средний расход топлива понизился до 4,5—5 л на 100 км пробега, а максимальная скорость возросла до 120—130 км/ч. Весьма важна и качественная окраска машины.

Свой чоппер я покрасил финской автомобильной эмалью. Таким образом, получился довольно стильный мотоцикл при минимуме капитальных вложений. Меня он полностью устраивает, да и других мотоциклистов не оставляет равнодушными.

Удлинитель пера вилки (L и М — параметры резьбы пробки)

Обслуживание и ремонт передней вилки

Провести обслуживание и ремонт передней вилки можно самостоятельно.

Процедуру обслуживания можно разделить на несколько основных этапов:

1. Снятие конструкции. Часто вилка крепится безрезьбовым методом, который применяют практически все производители. Вынос рулевой колонки крепится подшипником, якорь входит в трубу и закрепляется двумя винтами. Именно поэтому снятие проводится путем раскручивания двух винтов. Резьбовой метод применения встречается сегодня редко, так как при длительной эксплуатации велосипеда может появится люфт.
2. Обслуживание предусматривает чистку. Пыльники и кожухи, которые работают при эксплуатации передней вилки, могут сильно загрязниться. Накопление грязи может привести к повреждению конструкции. Чистка может проводится только в том случае, если отсутствуют подтеки масла снаружи.
3. Замена. При обслуживании можно заменить масло, которое должно быть фирменным. Также замене подвержена пружина, так как при длительной эксплуатации она может потерять свою жесткость. Есть вероятность того, что нужно будет провести замену воздуха по причине появления большого количества примесей. Для этого проводится удаление старого, и подача нового под давлением.

В большинстве случаев обслуживание можно провести самостоятельно. Однако есть и неразборные конструкции вилок, которые приходится заменять целиком.

Передняя вилка является важным узлом современного велосипеда. Она отвечает за комфорт во время движения. Своевременное обслуживание позволяет существенно продлить эксплуатационный срок.

Типы вилок

Пружинные

Базовый уровень амортизационных вилок. Ставятся на дешёвые модели велосипедов, и в рознице продаются по остаточному принципу. Они обычно используются в качестве запасных частей для ремонты. Из-за своей конструкции не выполняют роли демпфера, пропуская мелкие неровности в полном объёме.

В основе такой вилки — обычная пружина, закрытая в шатуне под резиновой или иной защитой. Обычно собирается достаточно грубо и в процессе эксплуатации портится от попадающей грязи. Возможности для обслуживания невелики — обычно только замена самой пружины. Настроек тоже не бывает, только блокировки.

Разобранная вилка пружинного типа

Рекомендуется для начального уровня или в ситуациях, когда другие варианты недоступны по финансовым или иным причинам.

Пружинно-эластомерные

Механикой не отличаются от предыдущих, но вместо пружины используется полимерный стержень, выполняющий функцию демпфера. К сожалению, всё зависит от свойств материала, но обычно они далеки от совершенства. Амортизационная функция ненамного заменяется демпферной, сохраняя общий низкий комфорт от использования вилки.

Пружинные и эластомерные передние вилки не рекомендуются для использования зимой, так как деградация свойств на низких температурах слишком сильна.

Воздушные

Конструкция с исключительно воздушной амортизацией очень выгодна и в плане стоимости, и в плане обслуживания. Сжатый воздух, накачиваемый насосом в герметичную камеру, работает и как амортизатор, и как очень хороший демпфер. Катание очень комфортное, сравнимое со многими более дорогими конструкциями, но в случае покупки горного велосипеда стоит выбирать более выносливый механизм.

Минус воздушных — подготовка и срок эксплуатации. Настройка производится только давлением в камере, поскольку она достаточно узка, подкачивать приходится очень часто, да и общий срок службы такого механизма, особенно при агрессивном катании, невелик.

Масляно-воздушные

В масляно-воздушных вилках функции амортизатора и демпфера разделяются между воздушной камерой и масляным картриджем. Если поведение воздушной «пружины» понятно и аналогично воздушной вилке, то от масляного блока зависит очень многое. Основной выбор идёт по строению картриджа и марке масла.

Разобранная вилка масляно-воздушного типа

Такой тип конструкции отлично подходит для кросс-кантри и постоянного катания, но пасует при больших нагрузках на горных спусках. Кроме того, срок службы ожидаемо ниже, чем у пружинных механизмов.

Масляно-пружинные

Признанный профессиональный тип передней вилки — устройство, сочетающее масляный картридж и стальную пружину. Именно такие вилки стоят на лучших спортивных велосипедах, но, в зависимости от стоимости, масляно-пружинные конструкции заменяются на масляно-воздушные.

Обычно возможности для настройки ниже, чем у воздушных, но пружина, особенно из современных материалов, позволяет работать очень долго и с требуемой жёсткостью.

И масло, и амортизационные пружины прошли огромный путь совершенствования и вместе дают наилучшее спортивное сочетание. На текущий момент возможных конкурентов велосипедная индустрия этой комбинации предложить не может.
