Размеры сальников и подшипников скутеров хонда дио Honda dio
Многие путаются в том, какие сальники и подшипники заказывать на свои моторы Honda. Ну чтож, давайте разберемся вместе!
Модель и номер своего двигателя скутера Honda вы найдете на лицевой части крышки редуктора, прямо над заливным болтом
1) Двигатель AF-18E (выбито на крышке редуктора) с «тонким» коленвалом 12мм (Dio 18 и она же с дисковым тормозом Dio 25 ; Dio 27 и 28 первых выпусков, потом сделали на них толстый вал 14мм )

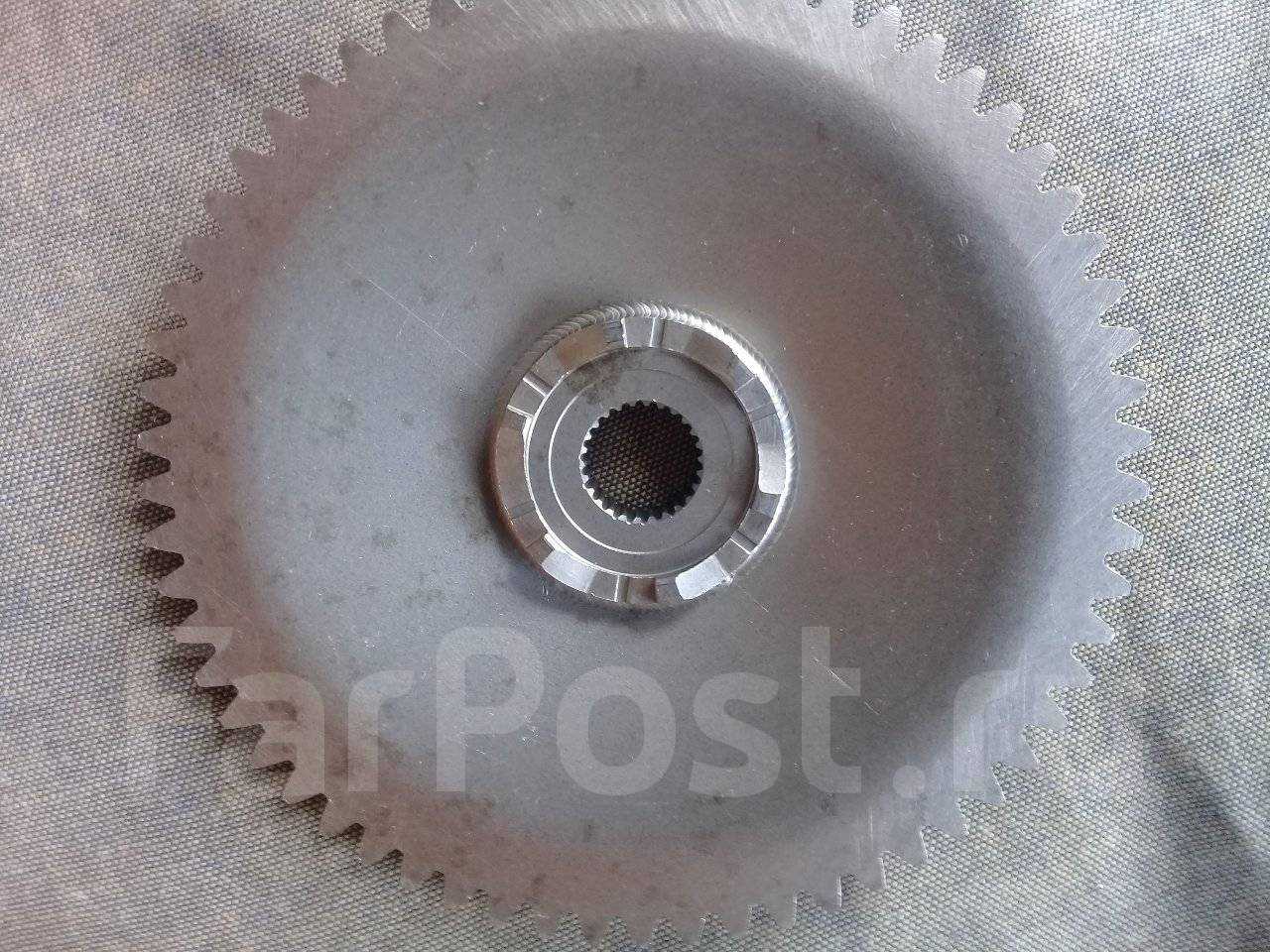

Вы узнаетете этот мотор по характерной ответной щеке, гайке вариатора на 14мм и сама резьба на валу 10мм шаг 1,25:
Подшипники коленвала одинаковые на обеих половинках картера, нужно 2 штуки
D=52мм d=20мм h=12мм, можно купить тут diomarket.ru
Сальники одинаковые на обеих половинках картера, нужно 2 штуки : D=25.5мм d=15.5мм h=7ммкупить можно здесь: diomarket.ru
2) двигатель AF-18E модели с «толстым» коленвалом (широкий ремень)(почти все 27е, 28е)Двигатель AF-24E модели с «толстым» коленвалом
( HONDA TACT AF 24, AF 30/31, Giorno 24)
Вы узнаетете этот мотор по характерной ответной щеке, гайке вариатора на 17мм и сама резьба на валу 12мм шаг 1,25:
Подшипники коленвала одинаковые на обеих половинках картера, нужно 2 штуки
D=52мм d=20мм h=12мм, можно купить тут diomarket.ru
Сальники разнsе на половинках картера, нужно 2 штуки : D=25.5мм d=15.5мм h=7мми D=31мм d=20мм h=7мм, можно купить тут diomarket.ru
3) двигатель AF-34E. Тут есть 2 модификации этого двигателя: GBL и GBLK. Сейчас поговорим о том, где коллектор имеет 4 болта крепления (GBL)(Dio 34- 35 SR,Dio Cesta)
Подшипники коленвала потребуются 2 штуки : D=56мм d=20мм h=12мм купить подшипники дио 34Сальники , потребуются следующие:1) D=25.5мм d=15.5мм h=7мм ; 2) D=31мм d=20мм h=7мм diomarket.ru сальник дио 34
4) двигатель AF-34E модели c двигателем модификации GBLK (впускной коллектор на 3-х болтах )
Подшипники коленвала потребуются 2 штуки : D=52мм d=20мм h=12мм можно купить тут diomarket.ru Сальники , потребуются следующие: 1) D=25.5мм d=15.5мм h=7мм ; 2) D=31мм d=20мм h=7мм diomarket.ru сальник дио 34
ПОДШИПНИКИ И САЛЬНИКИ В РЕДУКТОР ХОНДА ДИО \ ХОНДА ТАКТ
Сальник на валу сцепления D=30мм d=17мм h=5ммСальник на валу переднего колеса D=40мм d=24мм h=7мм
Подшипники стоят везде стандартные.
Понадобятся:6201 — 1 шт. В картере «в глубине» ; D=32мм d=12мм h=10мм6202 — 1 шт. В некоторых моделях двигателя AF-34E данный подшипник может отсутствовать, вал колеса вращается в посадочном месте на крышке редуктора ; D=35мм d=15мм h=11мм6203 — 1 шт. В крышке редуктора. D=40мм d=17мм h=12мм
6203 2RS — 1 шт. (закрытый сепаратор с сальниковым уплотнение) D=40мм d=17мм h=12мм
Подшипники коленвала разные, потребуются 2 штуки : 1)D=47мм d=20мм h=12мм (SC04A31
маркировка) 2) D=40мм d=17мм h=12мм
Сальники одинаковые 2 шт. , потребуются следующие:
Источник
Замена масла в редукторе
Из нашего опыта советуем использовать масло 75W90, замену нужно делать через 5 – 6 тыс. км.
Поставьте под него широкую посудину.
Открутите два болта: заливной и сливной.
Слейте отработку — ее будет 90 – 120 мл.
Закрутите сливной болт.
На шприц наденьте трубку и закачайте масло в редуктор до уровня пробки.
Закрутите заливной болт.
Поэтому отработку слейте через заливное отверстие, наклонив скутер набок.
Для слива отработки возьмите плоскую емкость или положите раскрытый целлофановый пакет с тряпкой внутри.
После поставьте скутер на подножку и шприцем, с надетой трубкой, заливайте масло, пока оно не станет вытекать наружу.
Закрутите заливной болт и слегка затяните.
Работа с редуктором оказалась еще проще, чем с двигателем. Поэтому не бойтесь, пробуйте и обслуживайте свою мототехнику вовремя, на нужном пробеге для того, чтобы дольше ездить без ремонта редуктора.
Подписывайтесь на наш блог. Не пропустите следующую статью о чистке и настройке карбюратора.
Источник
Особенности тюнинга скутера
Итак, тюнинг этого популярного транспортного средства может понадобиться в нескольких случаях
- вам не хватает стандартных показателей скорости, которые не превышают 60 километров в час;
- для увеличения производительности транспортного средства;
- для повышения показателей динамики.
Весь процесс тюнинга глушителя скутера модели Хонда Дио 18
и других его деталей состоит из нескольких поочередных этапов. Каждый из них предусматривает проведение определенных операций с той или иной деталью. В идеале, следует выполнить такойряд действий :
- заменить глушитель тюнинговой резонансной трубой, заранее подобранной к ЦПГ;
- на основании характеристик тюнинговой трубы перестроить трансмиссию;
- установить карбюратор, который имеет оптимальный диаметр диффузора;
- заменить обычный вариатор спортивным (что поднимет общую эффективность трансмиссионной части и приемистости скутера);
- установить тюнинговую ЦПГ, оснащенную расширенным объемом класса Sport;
- осуществить проектирование двигателя на тюнинговой поршневой.
Как снять старый амортизатор
- Установите скутер на центральную опору. Заднее колесо должно быть приподнято над землей.
- В зависимости от модели скутера, может потребоваться снятие фильтрбокса воздушного фильтра и «унитаза». В редких случаях требуется снятие бокового пластика скутера. Снимаем необходимые детали.
- Отворачиваем нижний болт крепления амортизатора скутера к двигателю. Извлекаем его.
- Отворачиваем верхний болт крепления амортизатора к раме скутера, также извлекаем болт.
- Извлекаем сам задний амортизатор. Если в конструкции скутера их предусмотрено два, с каждым проделываем вышеперечисленные операции.
Разборка и ремонт амортизаторов передней вилки Honda DIO AF-18/25/27/28/34
Конструкция простая до безобразия! Но вполне работоспособна, при новых втулках, пыльниках, целых пружинах и наличии (в нежадном количестве) солидола (как по мне так она ни чем не хуже ТАКТовской). Разборка не сложная. Сначала амортизаторы вилки надо снять, для этого необходимо выкрутить два болта из траверсы, на каждом пере, и вынуть амортизатор из траверсы.
Амортизатор состоит из стакана (10), двух втулок верхней (проходной (5)) и нижней (глухой (8)) из фторопласта (копролона), резинового отбойника (9), стопорного кольца (4), пыльника (3), пробки (1), двух пружин (6), наваренного на перо стопора для пружины (7) ну и пера(2). Для разборки снятого амортизатора необходимо вынуть пыльник и стопорное кольцо и если с первым проблем не будет, то со вторым, возможно, придется повозиться. На концах стопорного кольца есть два ушка, в них я вставлял два шила, сдавливал и вынимал кольцо. После чего перо должно спокойно выйти из стакана, но бывает что верхняя втулка, прикипает к стакану и не дает вынуть перо. Здесь может помоч как WD так и небольшой нагрев. Мне, к примеру, в одном амортизаторе пришлось ее разбивать и вынимать кусками.
После разборки остается лишь оценить степень изношенности деталей (заменить при необходимости), вычистить амортизатор от грязи, набить солидолом и собрать в обратной последовательности.
Для ремонта моей Хонды Дио понадобились новые пыльники, пробки и втулки.
Втулки были выточены знакомым токарем по 5 грн. за штуку материал (был выбран копролон как более износоустойчивый материал) обошелся в 35 грн.
После ремонта вилка стала просто неузнаваемой и по мягкости ничем не уступала Хонде ТАКТ. Эффект ремонта постепенно стал теряться после 3500 км пробега по дорогам Киева.
. Грязь страшный враг этих (и не только) амортизаторов, следите за состоянием пылезащитных пробок и пыльников.
Размеры подобранные опытным методом для копролоновых (фторопластовых) втулок (моей легендарной HONDA DIO AF-25):
| Наименование | размер (мм.) |
| Внутренний диаметр стакана | |
| Внешний диаметр верхней втулки | 35,3 |
| Внутренний диаметр верхней втулки | 27,5 |
| Высота верхней втулки | 30 |
| Внешний диаметр нижней втулки | 34,8 |
| Внутренний диаметр нижней втулки | 27,2 |
| Высота нижней втулки | 30 |
| Толщина дна нижней втулки | 5 |
| Отверстия в нижней втулке | 2,5 — 3,2 |
Полезные советы от тех кто сталкивался с ремонтом вилки:
Намучился вытаскивая верхние втулки. Если кому интересно, вот метод как снял я. Снимаете амортизаторы, потом нагруваете на газе верх стакана до момента когда там начинает все кипеть и шипеть. Мопед ставите на подножку и её фиксируете. Под дно спереди подклаываете кирпичи, чтобы заднее колесо упиралось в пол. Как только нагрели один амортизатор, вставляете его на место, слегка зажимаете. В низ там где крепится колесо вставляете вал и дежась за руль становитесь на него. Можно чуть-чуть попгрыгать или тянуть руль на себя (вверх) стоя на валу. Закипевшие втулки вылетаю моментом.
ПЫЛЬНИКИ ВИЛКИ Honda dio — лучше всего практика доказала,(украинский авто пром ЗАЗ ,пыльники рулевой колонки таврия+2металическиххомута+2пластмасовых хомутика )
Хочу добавить небольшой совет как доработать конструкцию. Те кто не первый раз меняли втулки заметили, при износе втулок появляется люфт пера в пыльнике. В результате пыльник быстро изнашивается а затем и вылетает. После этого стакан начинает наполняться водой и грязью. И через недолгое время нужно снова менять весь набор. Для предотвращения всего этого я поставил вместо пыльников гофрированные куски шланги со старого пылесоса, предварительно вытащив из него стальную проволоку. Оболочка у него резиновая. Надеюсь мой совет будет полезен многим.
Снимал и одевал стопорные кольца в одиночку довольно быстро. Заранее скажу, что амортизатор был не закисший и была возможность его сжать. Сжал аморт, уперев его в пол, а верхнюю часть завел под петлю ворот (дело было в гараже, можно использовать любую выступающую конструкцию). Предварительно подобрал необходимое рассояние путем подкладывания деревяшки. В итоге аморт оказался зажат в сжатом состоянии, на стопорное кольцо больше не давила верхняя втулка и его можно было без риска для жизни снимать. Снял его, подцепив за ушко колечка изогнутой тонкой проволокой (разогнул большую скрепку) и вытянул ее пассатижами — вышло легко, главное тянуть в верх и немного всторону, чтобы зацепленная сторона колечка вышла из пазов. Ну а далее — главное безопасно вытащить аморт из ниши, чтобы он не выстрелил, и можно его разбирать Ставил кольцо аналогично зажав аморт под петлей ворот, колечко одной стороной завел в стакан до паза, и постепенно отверткой продавил его весь до паза. Писал больше чем все дело занимало на практике
Диагностика Хонда
Состояние ходовой части, тормозной и рулевой систем, электрики и кондиционера, АКПП, ДСГ, вариатора можно проверить во время диагностики Honda в нашем техцентре.
Компьютерная диагностика бесплатно, полная диагностика Хонда от 1 000 рублей.
Проявляя заботу о всех участниках дорожного движения бдительный водитель старается отслеживать общее состояние своей машины, что позволяет вовремя устранить неисправности и продлить сроки эксплуатации. При проявлении следующих симптомов приезжайте на диагностику:
не получается завести авто
отклонение руля в процессе управления
рывки при переключении скорости
увеличен расход бензина и трансмиссионных жидкостей
Скутер Honda Dio. обзор, ремонт, тюнинг
Скутер Honda Dio а именно af-18, af-27, af-28, af-24, af-35, af-56, af-62, наиболее оптимальным для нашего рынка по соотношению цена-качество является модель Honda Dio af-34.
Вообще, именно эта модель вывела скутеры Honda на шаг вперед, по сравнению со своими конкурентами, взорвав рынок новой волной в 1994 году. Все расчеты инженеров до малейшей детали в нем выполнены в идеале, практически модель полностью переработалась, в сравнении со своим младшим братом, Dio af-27, переняв лишь самые лучшие черты. Как и в предыдущей модели, эта имеет невероятно жесткую раму, ни один скутер конкурентов не может предложить такое.
Я не видел ни одного скутера Honda Dio с перекошенной рамой в параллели с аммортизатором, то есть на многих китайских скутерах, вы можете увидеть, что та сторона задней части скутера, которая не подпирается аммортизатором, гнется под нагрузкой вниз.
Именно жесткая рама и невероятно качественный двигатель прославили эту модель.
Отдельное слово о пластике, идеальное качество пластика и стыков не меняется с годами, есть скутеры 1994 года, которым уже 17 лет, с идеальной подгонкой стыков, что при малейших деформациях рамы, было бы невозможно. Этот скутер идеален для города, для путешествия в одиночку, даже на дальние расстояния, и даже если случатся какие-либо поломки, а вы имеете навыки ремонта, исправить все можно в дороге, так как аппарат очень продуман в плане легкодоступности всех важных узлов.
Следует упомянуть, что с запчастями у вас никогда не будет проблем, именно на модель Honda Dio af-18-27, и af-34 на прилавках магазинов вы найдете самый широкий ассортимент деталей и облицовки. А это очень важный момент при выборе скутера
Обратите внимание, что запчасти на Dio af-34 не подходят от младшего брата, поэтому при покупке уточняйте вашу модель Honda Dio
Но и на этом аппарате не обошлось без недостатков. Очень уж капризная передняя вилка, которая требует ремонта каждый сезон. Но почему инженеры не продумали такой уж очевидный момент, скажете вы. Все довольно просто, в Японии, для которой выпускался этот скутер, идеальное покрытие и чистота дорог. Пыль на дорогах каждый день вымывается специальной техникой, и предусмотрено это все властями Японии. Этот порядок отработан годами, поэтому инженеры не задумывались о таких экстремальных условиях, в которых находятся скутеры у нас. Постоянные ямы на дорогах, постоянная грязь, а также вы можете представить, что переживает вилка скутера в сельской местности.
Постоянный экстремальные нагрузки на вилку изнашивают пыльники, во внутрь перьев попадает грязь, которая приводит к скорому износу деталей вилку и заклиниванию. После этого передний аммортизатор не выполняет своих функций в принципе, и вы ощущаете руками все неровности наших дорог. Порой это единственный минус этого скутера, но минус только у нас, в Японии же это просто не актуально. Отличный выбор для понимающих покупателей. На данный момент, если бы передо мной стоял выбор одноместного скутера до 50 куб.см. я бы выбрал именно Honda Dio af-34.
Возможно со временем четырехтактная модель Af-56 с жидкостным охлаждением вытеснет эту модель на нашем рынке, но все равно он не повторит всех достижений модели Af-34. Не гонитесь за скоростью и динамикой в ущерб долговечности и безопасности.
Дополнительно по теме:
Как сделать тюнинг цилиндро-поршневой группы, ЦПГ скутера Honda dio (разборка)
Компания «Хонда» давно закрепила за собой прочное место одного из лидеров мотопроизводства и набирает всё большую популярность. Это подтверждают хорошее качество деталей и впечатляющие характеристики топовых моделей выпускаемой техники.
Хонда Дио является самой распространённой и практичной лошадкой среди всех японских скутеров. Производитель представляет широкую линейку этих мотосредств, в числе которых Dio AF 18, Dio AF 35 ZX, Dio AF 28 SR, Dio AF 34, Dio AF 35 ZX, Dio AF 28 SR, Dio AF 34. Средство прекрасно адаптировано для тех, кто только собирается осваивать вождение на двух колёсах, но ещё побаивается более тяжёлых и серьёзных представителей мотомира.
Передние амортизаторы скутера: разборка и устройство
Но не все модели бюджетных скутеров могут похвастаться масляными амортизаторами. Так, например, Honda Dio и Suzuki Lets укомплектованы передними амортизаторами, состоящими из сухих пружин. Эти конструкции отличаются достаточно высокой чувствительностью к среде, в которой эксплуатируется скутер. Чтобы их использовать долго, за ними необходим регулярный уход, потому что наши улочки совсем не походят на чистые японские закоулки. А проселочные дороги характеризуются «пылью столбом», что делает срок службы сухих амортизаторов очень недолгим. Средний срок может варьироваться от одного до трех сезонов. Но у этих амортизаторов есть один неоспоримый плюс: их продает любой магазин мотозапчастей, поэтому проблем с заменой никогда не будет.
Как только вилка теряет свои первичные свойства, она тут же становится абсолютно не пригодной для эксплуатации. Никакого смягчения колеса во время езды не будет, поэтому каждый толчок будет передаваться на руль, который становится по-настоящему неуправляемым.
Чтобы улучшить ситуацию, есть два варианта:
Заменить целиком передние амортизаторы.
Как говорилось ранее, можно зайти в любой магазин мотозапчастей и купить необходимую модель. После этого необходимо произвести демонтаж неисправной мотодетали, для чего достаточно просто окрутить по паре болтов на каждой. Устанавливая новые передние амортизаторы на скутер нельзя делать следующее: менять только одну деталь. Иногда есть соблазн поменять из пары только одну запчасть, поскольку кажется, что вторая еще в порядке. Если поступить так, то окажется, что они по-разному будут воспринимать нагрузку, что приведет к искривлению езды в ту сторону, где перо будет мягче.
Поэтому важно замену проводить только попарно. Разобрать и отремонтировать передние амортизаторы на скутере
Разобрать и отремонтировать передние амортизаторы на скутере.
По сложности этот вариант намного превосходит первый вариант. Без определенных навыков даже начинать его не стоит, и уж тем более не стоит браться за демонтаж и ремонт, если нет необходимых инструментов. Если ремонт провести правильно, то сухой амортизатор будет работать практически как новый. И довольно долго. Этот вариант больше подходит и для таких случаев, как заклинивание пера. Ведь менять полную пару будет намного дороже.

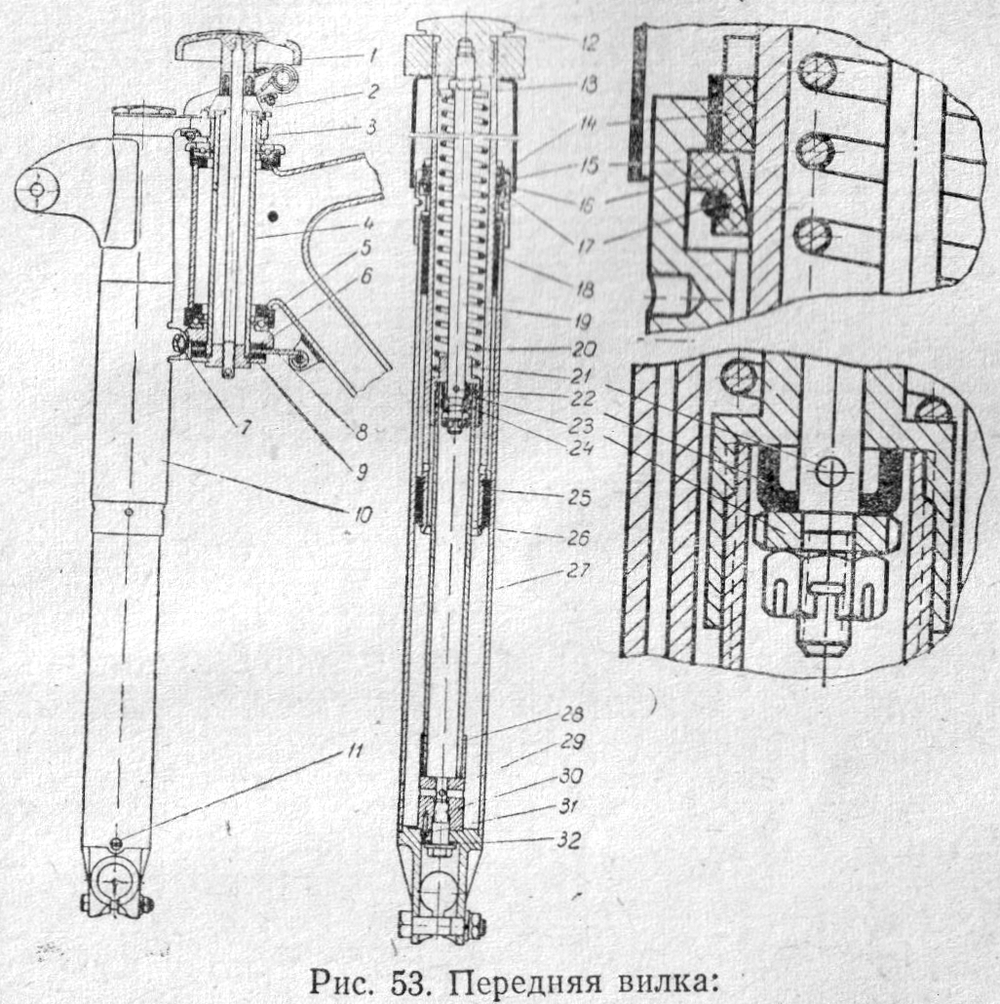

Как устроена передняя вилка скутера

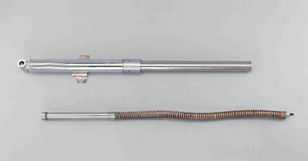

Сухой передний амортизатор скутера телескопического типа устроен следующим образом (на примере Honda Dio). Основные компоненты конструкции:
- пробка (устанавливается в верхней части конструкции и не дает влаге и пыли проникать внутрь амортизатора);
- перо (монтируется на траверс и может совершать движения, таким образом поглощая все неровности дорожного покрытия);
- пыльник (дублирует функции пробки, не позволяя частицам воды и пыли попадать внутрь вилки);
- стопорное кольцо (удерживает компоненты внутри стакана);
- втулка проходная (находится в верхней части и по ней скользит перо);
- пружины (своими движениями непосредственно выполняют амортизацию, на них приходится практически вся нагрузка);
- стопор верхней пружины (ограничивает движение пера, не позволяя ему отклоняться дальше положенного);
- глухая втулка (находится в нижней части конструкции и удерживает перо);
- отбойник из резины (ограничитель в нижнем блоке стакане);
- стакан (внутри него установлены все компоненты, и к нему прикреплено переднее колесо скутера).
Как демонтировать передний амортизатор

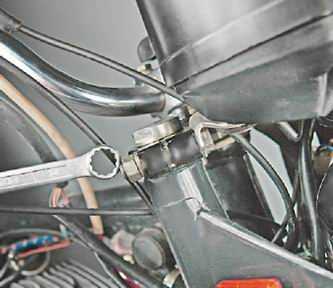

Чтобы демонтировать переднюю вилку скутера, необходимо снять переднее колесо. Для этого вкручиваются 2 болта на траверсе. Затем очень аккуратно следует вытянуть пыльник и стопорное кольцо. Для снятия последнего понадобятся специальные инструменты.
Иногда случается, что перо прикипает к стенкам стакана. Тогда поможет аэрозоль WD-40, который необходимо распылить внутри стакана и подождать час. После этого распыление повторяется. Если и после двух попыток сорвать перо не удалось, можно разогреть амортизатор феном, но перед этим обязательно демонтировать пыльник из резины.
Вытащив все мотодетали, их необходимо промыть бензином, уделив особое внимание внешней части пера и внутренней поверхности стакана. Нельзя использовать наждачную бумагу, чтобы удалить ржавчину с перьев
Их после бензиновой чистки следует отполировать.

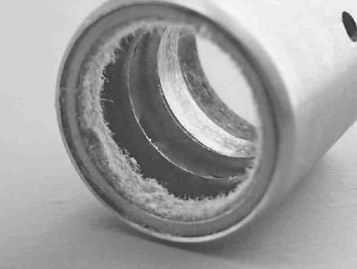

Обязательно необходимо оценить состояние втулок и пыльника: они обычно чаще других компонентов нуждаются в замене.
Воздушная вилка на иж планета 5
В замену своей бывшей публикации представляю Вам новую с более подробным описанием и фото. Продолжая ремонт одного из своих мото (работяги) добрался до вилки. Вообщем начинаю разбор и вот как видите состояние внутри
Для того чтобы сальники работали в должном порядке и снимали масло рабочая площадь пера по которому прикасаются сальники должна иметь как можно лучшее идеальное состояние любые царапки (от пыли грязи) или раковинки ведут к неизбежному вытеканию масла (через сальник). Газовый ключ для откручивания гаек на пере (и не только) в помощь. Вот состояние перьев ДО
Принимаюсь за полировку! Сначала начал руками тереть мелкой наждачкой зернистость 800 минут 20 тер вспотел и не выдержал взял болгарку круг на липучку и поставил самые малые обороты чтобы не сделать ям перо положил на колесо в правой руке болгарка левой рукой катаю перо как скалку и + болгарку вправо влево вожу вот тогда пошел эффект. Шлифую аккуратно из под круга НЕ ДОЛЖНЫ лететь искры
И еще ВНИМАНИЕ! не старайтесь удалить слишком глубокие раковины выйдет только хуже. Вот после болгарки
Потом на круг для липучек наклеиваю войлок (вырезал от валенка ножницами по металлу) и Натираю обильно постой ГОИ. У нас она стоит 35 р. за баночку отдельной фотки нет есть вот такая
Пока полировал перо войлок натирал 3 раза. Чтобы удобнее натирать на камине нагрел его до состояния пластилина и вытащил из баночки потом он опять застывает и все ГУД!
Навел зеркало теперь немножко доработать сам цилиндр, А точнее установить пружинки на отбой т.е чтоб на выходе вилка не стукала. Опять газовый ключ и ключ на 12
В прошлом году разбирал другую вилку и ставил пружинки но не знаю от чего они были а тут на форуме узнал что подходят от сцепления ЧТОЖ меряю она чуть чуть не убирается
Несу ее к нождаку слегка подтачиваю по кругу несколько раз примеряю и вот она свободно заходит. Теперь чтобы ее надеть на шток надо снять гайку цилиндра (она не проходит через резьбу на штоке) зажимаю шток в тисах ключом кручу на откручивание ногой придерживаю тисы и тяну гайку вверх. Я предполагал что это будет сложнее но особо не замучался и она снята.
Одеваю пружинку и собираю цилиндр
Теперь сальники! Стакан был вот в таком состоянии
Расковыриваю стакан а точнее старые сальники прочь
Вставляю новый и для ровной посадки вставляю кольцо которое стояло обсаживаю головкой на 30 она как раз по размеру потом кольцо убираю вставляю второй также и он получается как бы налазит немножко на первый и еще побольше сужается т.е получается перо будет обжимать поплотнее чем первый
И сверху на второй сальник вставляю одно кольцо, припасаю полоску валенка чуть чуть повыше высоты которая осталась в стакане т.к. она обожмется при установке
Теперь собираю перо и чтобы не испохабить направление сальника стакан одеваю через пластиковую трубку
И потом вставляю припасенную полоску валенка ее тоже можно натереть пасой гои и заготовить ее нужно с запасом длинны и уже по месту обрезать с небольшим прибавлением чтоб шов поплотнее получился
ВНИМАНИЕ. Если вы будете запихивать войлок отверткой или чем то металлическим старайтесь сделать так чтобы не закоцать-зацарапать поверхность пера которую полировали лучше какую нибудь деревяшку припасите попрочнее например березовую
Теперь заливаю масло положено 175 гр. Я залил 160. Сначала АТФ для коробки автомат после установки в процессе эксплуатации понял ЧТО НУЖНО ЛИБО удлинить шток на динну пружинок которые поставил ЛИБО залить погуще масла ЛИБО на крайний случай обрезать основные пружины на такую же длинну т.к при выходе вилки стука конечно нет но до этих пружинок достает свободно и по скольку я знаю что вилке больше 25 лет и выработка там не маленькая я заменил масло АТФ на дизельное и тогда все стало отлично прямо совсем отлично. работает мягко мне очень нравится давненько на хорошей вилке не катался. Прошла неделя подтеков масла нет это самое главное. Ну и еще это уже на Ваше усмотрение но на обоих ижах у меня сделано вот так Кожух вилки срезан по самую траверсу и стоят восходовские гофры в этом случае полная изоляция от пыли и грязи. Ну и вид мне нравится больше.
