Что делать, если сломался переключатель скоростей на велосипеде

Регулировка и настройка заднего переключателя скоростей велосипеда

После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.

Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

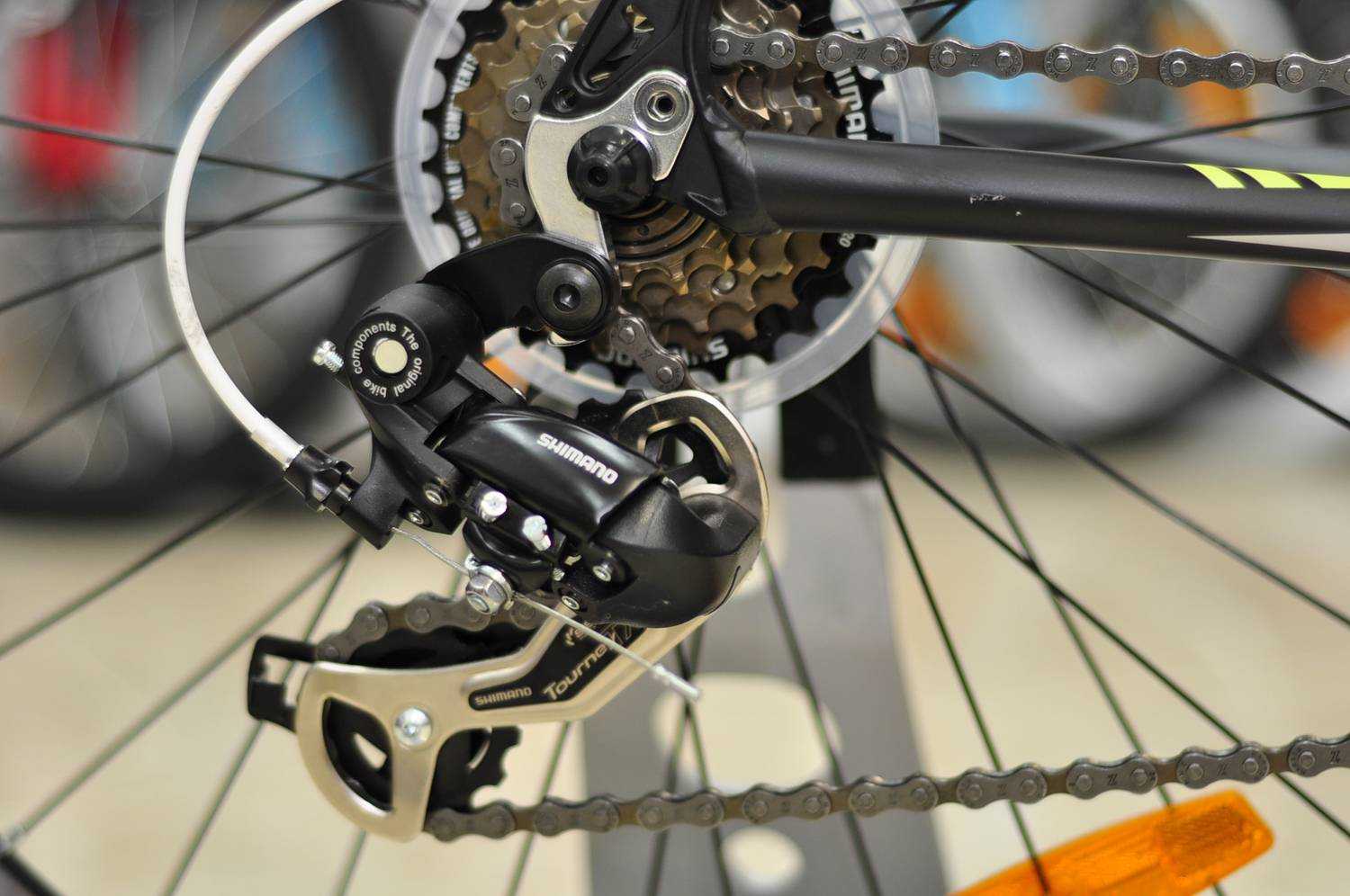

Задний переключатель скоростей

Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги

Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.

Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.

Причины плохого переключения скоростей:

физические дефекты деталей переключателя;
загрязнение деталей. Чтобы этого не произошло, компоненты трансмиссионного узла нужно периодически очищать от грязи, пыли и старой смазки;
изношенный трос с элементами повреждений. Такая деталь требует замены;
повреждения петуха.

Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.

Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:

Ручка для переключения скоростей, расположенная на руле;
Манетка, которая крепится на руле возле ручек. К манетке крепятся ручки и тросик. Именно при участии тросика происходит передача импульса от манетки к звездам;
Кассета, в которую входят разнокалиберные звёздочки;
переднее фиксирующее крепление;
задний переключатель, чья основная функция перекидка цепи на необходимые звездочки.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как правильно настроить задний переключатель

Чтобы самостоятельно настроить задний переключатель скоростей на велосипеде, нужно всего лишь четко соблюдать пошаговую инструкцию от специалистов по этому процессу. Итак, выполните все этапы:

Правой манеткой переместить цепь на малую звезду.
Открутить фиксирующий винт и отпустить трос.
Найти винт, на котором есть пометка «Н». Отверткой нужно так отрегулировать этот винт, чтобы самая малая звезда лежала в одной плоскости с роликами, которые расположены в лапке (рамке).
Натянуть трос рукой и зафиксировать его винтом.
Проверить работу переключателя, и если он работает некорректно, цепь плохо переключается на большие звезды, то нужно натянуть трос сильнее (либо с помощью барабана, либо переключателем).
Переместить цепь на самую большую звезду, имеющуюся в кассете.
Найти винт с пометкой «L» и отрегулировать его так, чтобы лапка (рамка) и звезда находились в одной плоскости – в таком случае у перекидки не будет возможности попасть в спицы переднего колеса.

Как переключать скорости

Переключать скорости обязательно в движении, то есть вы должны вращать педали. Подбирать скорости нужно не только исходя из рельефа местности и ваших физических возможностей, но и так, чтобы цепь не образовывала перекосов. Убедиться в том, что прекосов нет, можно просто взглянув на цепь. Если она двигается параллельно рамкам переднего переключателя, то выбранная скорость является оптимальной. Перекос возникает, когда цепь на передней большой звезде и на задней, также большой. То есть нужно равномерно переключаться как на кассете, так и на передних звёздах шатунов. Крайности здесь нежелательны, если только они ни с донной стороны.

Алгоритм настройки переднего переключателя скоростей

Проконтролируйте правильность крепления;
Сбросьте натяжение троса на минимальной скорости;
С помощью L-винта отрегулируйте миллиметровый зазор между цепью и корпусом переключателя;
Зафиксируйте тросик посредством регулировочного болта.

Такую же совокупность манипуляций следует провести и с винтом Н. При этом выставьте наибольшую скорость. Полученная величина расстояния от цепи велосипеда не должна быть более 1 мм.

Регулировка проводится, пока велосипедная цепь не будет свободно перемещаться по звездочкам. Если перемещение идет с трудом, следует отрегулировать натяжение троса специальным болтом.

Способы исправления дефектов

Лучше всего Ваша трансмиссия будет работать с новым или не очень старым тросом, целыми и не пересохшими рубашками, не слишком деформированными цепью и звёздами. Части троса, находящиеся внутри рубашки, цепь, звёзды, переключатели ОБЯЗАТЕЛЬНО должны быть смазаны специальными лубрикантами.

В случае растяжения троса, нужно всего лишь подтянуть барабан натяжения троса на манетке. Если же трос порвался, или начинает рваться, его необходимо заменить.

Для этого:

раскрутите винт фиксации троса на перекидке,
вытяните трос из рубашек (если он сильно топорщится — обрежьте),
разберите манетку, если нужно, и вытащите из неё трос,
вставьте новый трос металлическим наконечником в специальный паз в манетке,
смажьте густой смазкой весь трос,
пропустите его через рубашки,
установите рубашки в пазы на раме,
закрепите трос на перекидке крепёжным винтом.

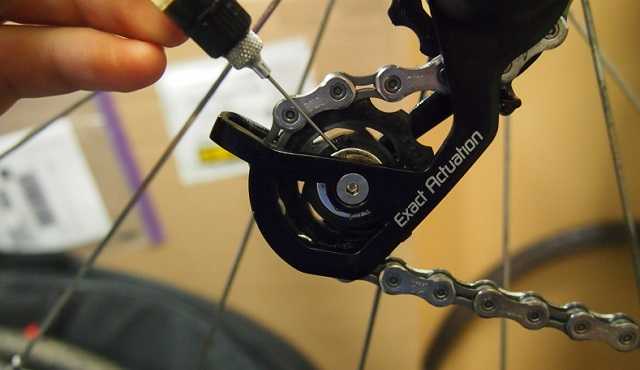

Пружина возвратного механизма должна быть чистой и смазанной. Промойте её сильной струёй воды, после чего смажьте.

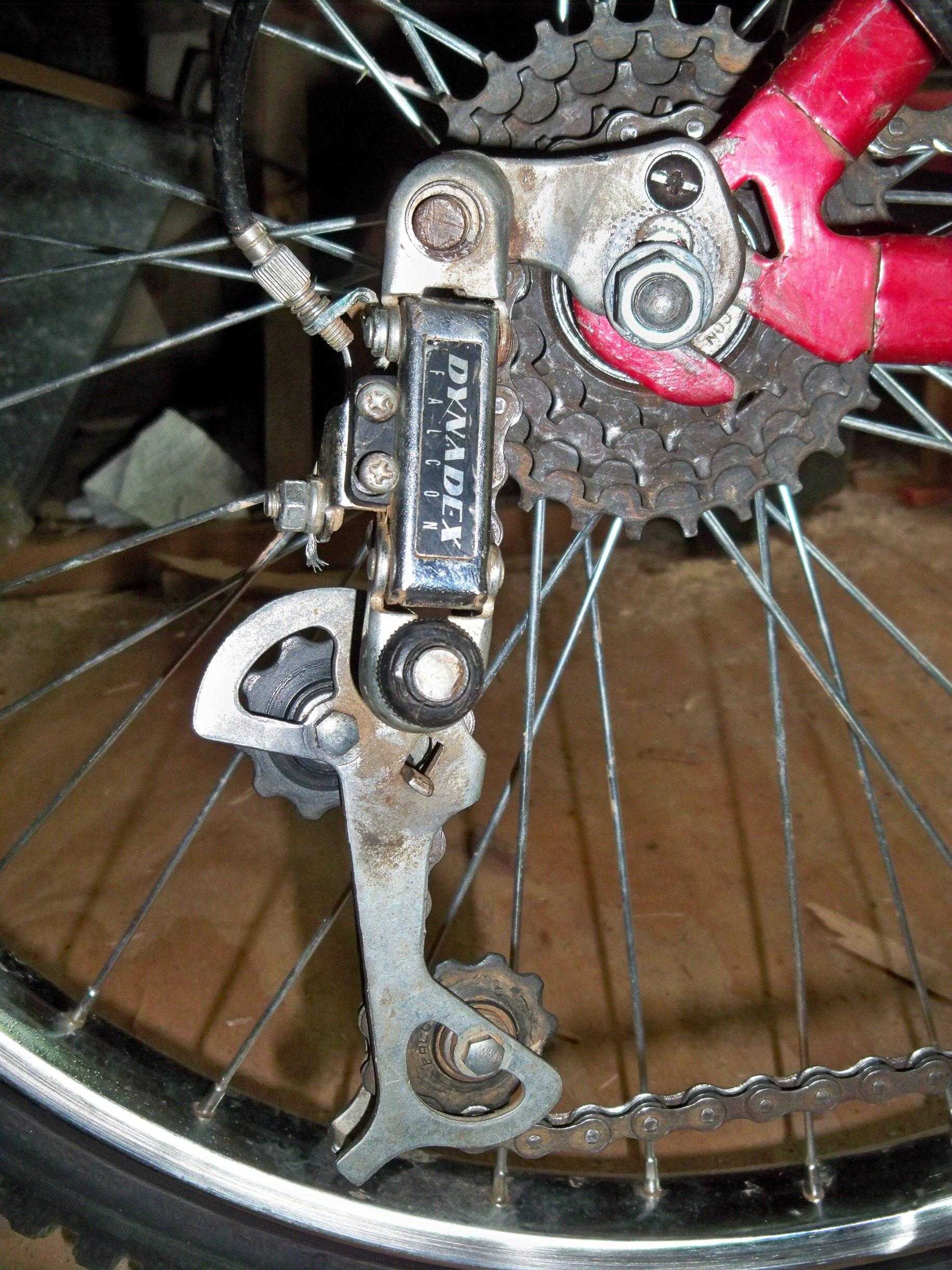

Погнутый петух можно распознать по косо стоящей рамке заднего переключателя, либо с помощью специального инструмента, который обычно водится в хороших веломастерских. Если петух изогнут не очень сильно, его можно выправить вручную. Для этого возьмите в руку задний переключатель, закреплённый на петухе, а другой рукой придерживайте раму. Не спеша вытяните петух до относительно ровной постановки задней лапки. Но помните, это временный метод. Петух – расходник и его стоит менять, а не ровнять.

Деформация переключателя происходит также при ударе. Чаще встречается деформированный задний переключатель, передний погнуть будет сложно.
На переднем переключателе погнуться может только рамка – её нужно вручную, либо при помощи нехитрого инструмента, выгнуть. В случае сильного повреждения, лучше приобрести новый.

На заднем переключателе может погнуться рамка – её можно выгнуть. Может согнуться или треснуть, параллелограммный механизм, выход – только замена детали. Возможна поломка винта регулировки натяжителя цепи или ушка, в котором он крепится. Не смертельно, но переключаться будет значительно хуже, лучше в ближайшее время его заменить.

Помните, не стоит долго ездить на деформированных или собственноручно выгнутых деталях. От этого может зависеть удобство при езде, и даже Ваша безопасность.

Настройка переднего переключателя скоростей велосипеда. Как настроить?

Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему. Весь процесс можно разделить на три этапа:

Для настройки нам понадобятся:

1) Фигурная отвертка;

4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);

5) Тросик и рубашка троса (если ваши в плохом состоянии);

Первый этап — подготовка.

Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.

Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.

Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.

Второй этап — настройка переднего переключателя.

Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)

Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение

Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)

Если смотреть на переключатель сверху, на нем можно увидеть два регулировочных винта H -High(высокий) и L -Low (низкий) — эти винты и отвечают за регулировку «завала цепи».

Установим цепь на маленькую звездочку спереди и на большую сзади

Начинаем вращать винт L -Low (низкий) до тех пор, пока цепь не будет находится как можно ближе к внутренней пластине, но убедитесь в том, чтобы при вращении педалей цепь не задевала за рамку. Далее натяните трос при помощи пассатижей и зажмите винт крепления троса.

Теперь нужно проделать такое же действие с винтом H -High(высокий). Ставим цепь на большую звезду спереди и на маленькую заднюю. Вращаем винт H (High), до тех пор пока цепь не будет находится как можно ближе к наружной пластине, но чтобы при вращении педалей цепь не задевала за рамку.

Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.

Третий этап — проверка переднего переключателя.

После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку .

Пошаговая инструкция

Стабильность переключения передач зависит от растянутости троса, наличия повреждений. В этом случае барабан прокручивают по часовой стрелке до правильного положения. В некоторых ситуациях барабан подкручивают до плавного перескакивания цепи. Если проблема не устранена, трос подлежит замене. Порванное или поврежденное изделие можно заменить самостоятельно.

Когда проблема в пружине, ее очищают от загрязнений, затем смазывают и проверяют. Настройка и регулирование не потребуется, если при устранении неисправности работа скоростей восстановилась. Перед тем как отрегулировать переключатели, нужно проверить наличие деформации плоскости петуха.

Появление неисправности могло начаться после падения велосипеда или удара. В этом случае проверяют транспортное средство на наличие деформаций. Поломанные винты, рамки и ушки заменяют. Затем вновь проверяют работоспособность транспорта.

После всех проверок можно отрегулировать передний переключатель и задний. В противном случае манипуляции не помогут. Любые неисправности могут негативно сказаться на качестве езды, привести к неожиданным серьезным поломкам, травмам. Полезно проводить настройку передачи в качестве профилактики исправности транспортного средства.

Перед началом настройки нужно проверить наличие деформации плоскости петуха

Задний переключатель

Владельцы должны знать, как правильно настроить скорости на велосипеде. Самостоятельное регулирование требует соблюдения инструкции:

перемещают цепь на малую звезду;
откручивают винт;
ослабляют натяжение троса;
регулируют винт с буквой «Н»;
натягивают трос.

Проверяют работоспособность механизма переключателей. Несколько раз прокручивают педали, наблюдают за перекидыванием цепи. Если проблема не устранена, натягивают трос сильнее. После проверки перемещают цепь на большую звезду и регулируют натяжение винта с буквой «L».

Настроить переключение можно при наличии отверток, шестигранных ключей и пассатижей. Сам транспорт фиксировать необязательно. Желательно заранее подготовить тряпочку для очищения деталей и смазочный материал. Регулировка ограничителей возможна после проверки исправности составляющих механизма.

Конструкция заднего переключателяСхема переключения

Передний переключатель

Пошаговая инструкция пояснит, как настроить переключатели скоростей на велосипеде. Процесс сводится к регулировке натяжения и ограничителей передач. Важна настройка качества переброса. Стоит заранее устранить люфты, заменить деформированные детали. Настроить передний переключатель можно по следующей схеме:

цепь переставляют на наименьшую звезду;
снимают фиксирующий элемент;
ослабляют натяжение троса;
регулируют рамку винтом с буквой «L»;
трос натягивают;
фиксируют винтом.

Цепь переставляют на среднюю звезду и проверяют. При необходимости вновь регулируют рамку, фиксируют правильное натяжение троса. Барабан на левой монетке поможет быстро добиться верного натяжения. Передний переключатель скоростей проверяют.

Любое натяжение троса сбрасывают на минимальной скорости. Чтобы завершить регулировку и быстрее настроить передний переключатель, после исправления положения троса его закрепляют болтом, проверку повторяют.

Переключение передач должно быть исправным. Регулировка может потребоваться по причине разбалтывания, износа деталей, повреждений. Провести работы можно самостоятельно, если заранее ознакомиться с конструкцией механизма, изучить инструкцию, в точности следовать алгоритму.

Устройство переднего переключателяНастройка

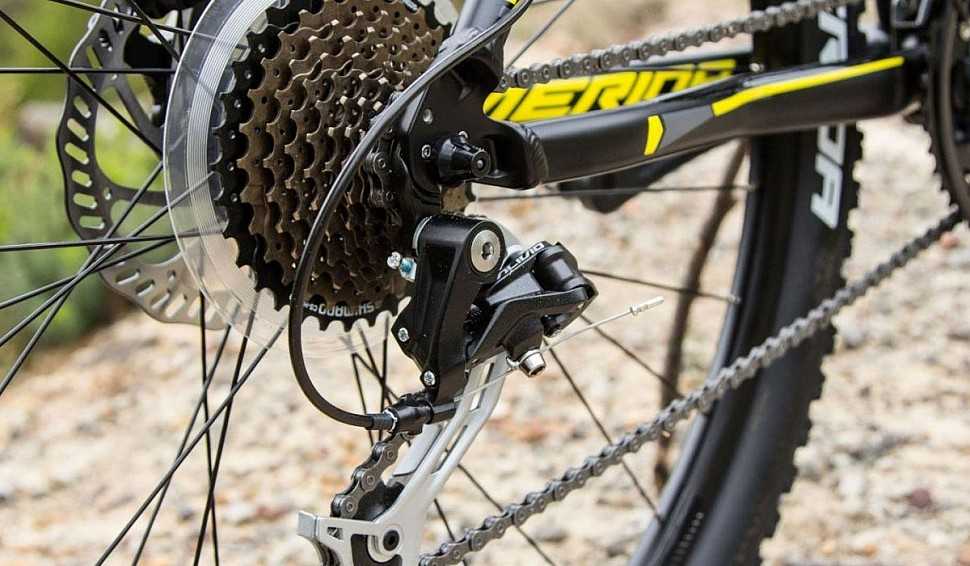

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

для профессионалов;
спортивное оборудование;
любительские.

К профессиональным относятся следующие виды механизма:

Shimano XTR, Deore XT. Устройство отличается повышенной степенью надежности, но относится к разряду дорогостоящих.
Saint. Профессиональная, надежная разновидность, отличающаяся от предыдущих используемым сырьем. При ее изготовлении применяются композитные материалы. Таким образом удается снизить вес комплектующих.
Hone, Deore LX. Продукция высшего класса, но более доступная, чем другие профессиональные механизмы.

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

XTRDeore XTSaintHoneDeore LX

Для переключения передач могут использоваться любительские механизмы:

Acera. Способен выдержать большие нагрузки. Нередко новички используют механизм неправильно, поэтому производители сделали его неприхотливым. При регулировке переключения скоростей на велосипеде Shimano в данном случае не требуется высокая точность.
Altus. Доступное устройство для начинающих велосипедистов. Предназначено для спокойных прогулок по парку и городским улицам, не предполагающих высоких нагрузок и частых переключений скорости.
Shimano Tourney. Механизм не предназначен для экстремальной езды. При эксплуатации Shimano Tourney нередко возникают непредвиденные ситуации.

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

AceraAltusShimano Tourney

Регулировка тормозов.

Неправильная настройка тормозов — прямой путь к потере управления байком и увеличению вероятности аварии. Чтобы настроить тормоза на велосипеде, необходимо, прежде всего, определить их тип — дисковые или ободные. Следующий шаг — проверка работоспособности тормозной системы вхолостую. Обычно после такой проверки приходится подтянуть трос, чтобы при нажатии тормозной ручки она не касалась руля. Для дисковых тормозов, как правило, этого достаточно. Регулировка ободных тормозов может включать настройку колодок: их устанавливают симметрично, параллельно ободу и на расстоянии в 1 мм от него.

Регулировка переднего переключателя скоростей Shimano на горном велосипеде

Сперва воспользуйтесь инструкцией по настройке задних скоростей Shimano на велосипеде. Ведь исправный тыльный дерейлер – одно из требований подготовительных мероприятий. В числе их также имеются:

Проверка тросика и рубашек. Расплетение волокон и заедание в рубашке не допускается.
Правильная установка узла перебора передач на раме, изложенная в предыдущем пункте.
Отсоединенный от переключателя тросик.

Настроить ограничитель по низшим передачам. Переключитесь на самую маленькую звезду спереди и самую большую – сзади (по манеткам это будет 1-1). Вращайте винт L, чтобы добиться максимально близкого расположения цепи к внутренней грани рамки. При этом цепка не должна тереться о рамочную конструкцию. Отнеситесь к этому этапу серьезно, если не хотите, чтобы цепь слетела и ее закусило между кареткой и маленькой звездой.
Подсоединить трос к переключателю. Перед присоединением закрутите барашек на шифтере до упора, а затем выверните его на 1-1,5 оборота. На заключительном этапе это облегчит подналадку.

Настроить ограничитель по верхним передачам. Перебросьте цепок на самую большую звезду спереди и самую маленькую – сзади (к примеру, на манетках 27-скоростного велосипеда это будет 3-9). Крутите винт H, чтобы максимально близко переместить внешнюю грань рамки к цепи. Опять же, цепка не должна тереться о перекидку.
Отрегулировать точность переброса передней перекидки с помощью барашка на манетке. Каждый делает это по-разному. Один из способов – сесть на велосипед и в движении с помощью барабанчика подобрать такую силу натяжения троса, при которой цепь свободно переходит с 1-й на 2-ю звезду и со 2-й на 3-ю. Второй способ – поставить велосипед на месте, переключится на среднюю звезду и поочередно поставить сзади 2-ю и предпоследнюю звезды. Цепь не должна тереть в этих положениях. Крайний метод не отличается точностью, требует проверки в движении и несправедлив для перекидок дешевого класса.

Перспективные вопросы

Многоскоростные велосипеды с одной звездой спереди – стоит ли их покупать

Мода на три звездочки закончилась с приходом 10, 11, 12-скоростных кассет. Дело в том, что на трансмиссиях 3х7-3х9 три зубчатых шестерни спереди выполняют важную функцию – перекрывают передаточные отношения, позволяя взбираться на подъемы и вкручивать на спусках.

Можно ли убрать передний переключатель на велосипеде 3 на 9 скоростей

Снять можно, если велосипед используется в гражданской эксплуатации. Холмистая местность свободно преодолевается на передачах 2-1, 2-2. Оптимальную скорость на равнине можно поддерживать в режиме 2-6, при этом перекоса цепи не будет. Но если вы любитель «вкручивать» под 27-30 км/ч, большой звезды вам будет не хватать.

На прошлой неделе я опубликовал инструкцию, как настроить задний переключатель, и стало быть — сегодня речь пойдет про настройку переднего. Передний переклюк вообще вредная вещь, потому что иногда его весьма сложно настроить так, чтобы он не терся о цепь на крайних передачах.

Для начала — о недостатках переднего переключения скоростей — есть очень неприятная особенность: затрудненная работа под нагрузкой. Если вовремя не понял, что для заезда в горку не хватает передач на кассете, то понизить передачу спереди может не получиться.

Многие велосипедисты на собственном опыте знают, что такое закус цепи. Это отвратительное явление, когда при переключении под нагрузкой на самую низкую передачу, цепь перелетает крайнюю звезду и закусывает между ней и трубой кареточного узла. К сожалению, иногда это может случиться даже на хорошо настроенном переключателе.

Если для обычного катальца это просто лишняя морока, то для велогонщика последствия такого инцидента могут быть самыми печальными — голыми руками не всегда удается выдернуть цепь из ловушки. Такое мертвое заклинивание случается редко, но всё равно, пока вытащишь цепь, немало помучаешься и измажешься в грязи и смазке.

На более дорогих моделях горных байков отказались от переднего переключателя, читайте подробнее про трансмиссию с одной звездой впереди.

В системах без переднего переключателя широкой диапазон передач достигается большим количеством звезд в кассете (11-12) и разбросом от 11 до 50 зубьев. В сочетании с передней звездой на 32Т, такая трансмиссия позволяет вскарабкиваться в любые подъемы.

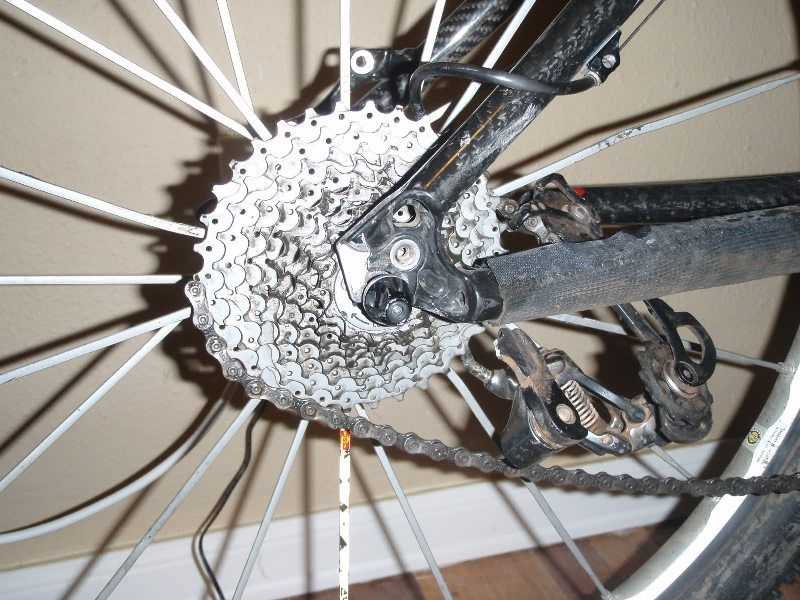

Вот такая немаленькая кассета на примере SRAM X01

Оставим в покое новые системы и перейдем к нашим переклюкам. ?

Регулировка и настройка заднего переключателя скоростей велосипеда

Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

Лучшие статьи : Гудок для велосипеда
