Регулируем передний переключатель скоростей

Настройка переднего переключателя скоростей

Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему.

Весь процесс можно разделить на три этапа:

1) Подготовка; 2) Регулировка;

3) Проверка;

Для настройки нам понадобятся:

1) Фигурная отвертка;

2) Пассатижи;

3) Смазка;

4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);

5) Тросик и рубашка троса (если ваши в плохом состоянии);

Первый этап — подготовка.

Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.

Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.

Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.

Второй этап — настройка переднего переключателя.

Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)

Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение

Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)

Если смотреть на переключатель сверху, на нем можно увидеть два регулировочных винта H -High(высокий) и L -Low (низкий) — эти винты и отвечают за регулировку «завала цепи».

Установим цепь на маленькую звездочку спереди и на большую сзади

Начинаем вращать винт L -Low (низкий) до тех пор, пока цепь не будет находится как можно ближе к внутренней пластине, но убедитесь в том, чтобы при вращении педалей цепь не задевала за рамку. Далее натяните трос при помощи пассатижей и зажмите винт крепления троса.

Теперь нужно проделать такое же действие с винтом H -High(высокий). Ставим цепь на большую звезду спереди и на маленькую заднюю. Вращаем винт H (High), до тех пор пока цепь не будет находится как можно ближе к наружной пластине, но чтобы при вращении педалей цепь не задевала за рамку.

Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.

Третий этап — проверка переднего переключателя.

После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку.

Какие могут быть проблемы при настройке переднего переключателя?

1) Несовместимость переднего переключателя и системы.

Бывает, что при замене или установке нового переключателя, у вас не тот переключатель. Вообще они бывают трех типов: с верхней тягой троса, с нижней тягой троса и универсальные, а также каждый переключатель рассчитан на определенную систему и количество зубов. Поэтому при покупке переключателя посмотрите какой был у вас, а если не знаете возьмите с собой для образца.

2) Не получается отрегулировать передний переключатель, цепь все время трется о рамку

Во-первых проверьте параллельность установки переключателя, если все ок, проверьте систему, не согнута ли она, ровные ли звездочки, сделайте пару оборотов педалей и посмотрите на них, звезды не должны менять ось вращения.

3) Трение цепи о рамку переключателя, когда стоит на скорости 3-1.

Не забывайте про понятие «перекос цепи» в положении когда цепь расположена диагонально не рекомендуется ездить — это может привести к растяжение цепи и поломке переднего переключателя.

Так же при переключении передач не забывайте ослаблять давление на педали.

Если у вас не получится настроить передний переключатель, самостоятельно, обращайтесь к нам, наша веломастерская с удовольствием поможет вам.

Видео по теме, как настроить передний переключатель:

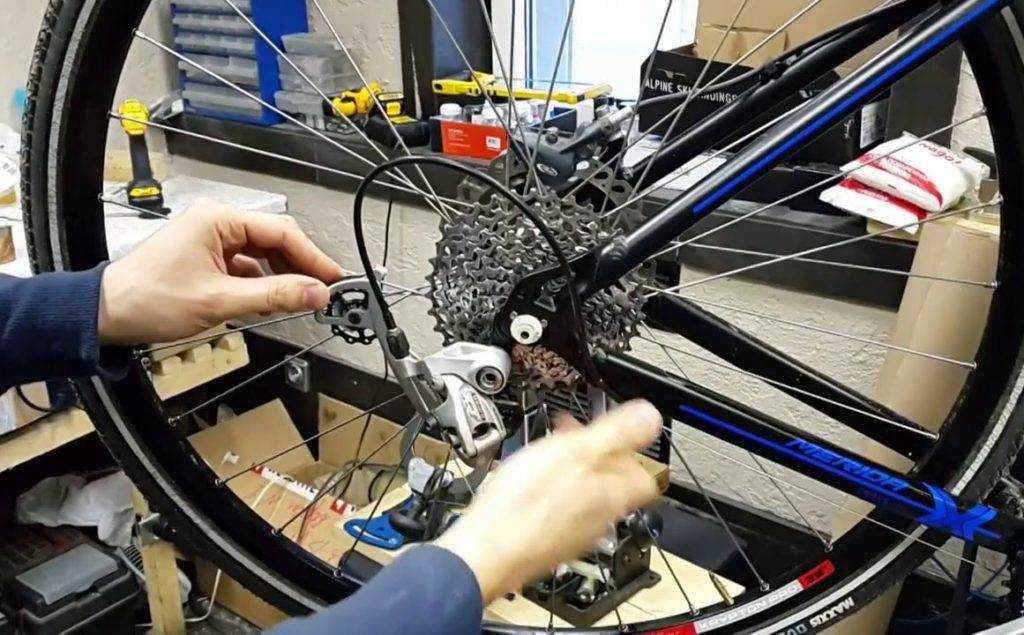

Как настроить задний переключатель скоростей на велосипеде.

Для начала необходимо закрепить велосипед так, чтобы заднее колесо было над полом или землей. С этой задачей легко справляются специальные стойки, но можно обойтись и подручными материалами, например, веревка. Если вы катаетесь в лесу либо в парке, начало веревки привяжите за седло либо раму, опрокиньте через ветку, выставьте на необходимую высоту и зафиксируйте. Будет немного неудобно, так как отсутствует некая неустойчивость, но настройка заднего переключателя велосипеда пройдет успешно.
Основу системы заднего переключателя составляют: болты Н (Hight) и L (Low), а также гайка натяжения троса. Больше ничего там нет и с этой задачей, справится даже начинающий.

Настройка заднего переключателя:

• опрокидываем цепь на самую маленькую заднюю звездочку и большую переднюю. Количество секций у скоростных кассет может быть разной, примерно, от 6 до 10;
• оцениваем расположение роликов заднего переключателя. Правильной считается регулировка заднего переключателя, если маленькая звезда кассеты образовала одну линию с
• роликами переключателя;
• вышесказанное может быть использовано как для простой регулировки, так и точной настройки. Если вы устанавливаете новый переключатель, тогда необходимо выставить его на
• одной линии с маленькой скоростной звездочкой и натянув трос не сильно, закрутите его болтом, отвечающий за его крепление. Простая регулировка заднего переключателя
• скоростей велосипеда задействует лишь гайку натяжения троса;
• постепенно переключаем передачи, пока цепь не окажется на самой большой звезде;
• смотрим, есть ли прямая линия между роликами переключателя и большой звездой;
• исключить падение велосипедной цепи на спицы колеса возможно с помощью регулировки блокировки заднего хода;
• проделываем все тоже, что с простой настройкой и вкручиваем болты Н и L, пока не образуется именно та вертикальная линия;
• чтобы удостоверится в регулировке, нужно запрокинуть цепь на переднюю среднюю звездочку и постепенно осуществлять действия задним переключателем начиная с малой звезды
• на верхнюю и обратно. В таком положении должно произойти равномерное перескакивание велосипедной цепи по всему диапазону.

Механизм устранения проблем после произведенных настроек

В принципе, регулирование ППС – обычный несложный алгоритм, предусматривающий техническое обслуживание велосипеда на дому. Если четко придерживаться описанных инструкций, то проблем с настройкой возникнуть не должно. В то же время слишком частая регулировка может привести к поломке переключателя или к снижению его функциональности.

Рассмотрим особенности и нюансы использования велосипеда после настройки ППС. Данные рекомендации позволят сэкономить время на ремонте и избежать износа элементов байка.

1. При старте нужно использовать исключительно низкие передачи. Это нужно делать из-за прилагающихся огромных усилий.
2. Чтобы облегчить эту процедуру лучше использовать самую низкую передачу в трансмиссии.
3. Скорости нужно менять постепенно, не перепрыгивая через несколько позиций.
4. При преодолении подъема, передача занижается заранее. Нельзя это делать при движении вверх.
5. Переключать скорость не рекомендуется, когда велосипед простаивает. В таком положении натяжение небольшое и при начале движения может случиться поломка. Поэтому процесс переключения скорости осуществляем по ходу движения.
6. Цепь перебросилась. Сразу не увеличиваем давление. Цепка должна полностью войти в новый ритм движения.

Если спокойно разобраться в описываемой проблеме, то процедуру регулировки и настройки не выглядит тяжелым и непонятным делом. Главное не спешить и придерживаться методических указаний. Не нужно расстраиваться если не получилось сразу. Успокойтесь и повторите свои действия снова. Запомните, самый сложный этап – это грамотный монтаж переднего переключателя на раму. От производителя перекидки ничего не зависит

Только ваше внимание и терпение

Необходимая терминология

Чтобы разобраться в процессе самостоятельной регулировки переключателя скоростей, необходимо знать определение некоторых специфических терминов, иначе в инструкции будет трудно разобраться.

Что нужно запомнить:

Переключатель скоростей (перекидка). Это элемент трансмиссии, который отвечает конкретно за переключение скоростей. Если же имеется задняя перекидка, то она еще выполняет роль поддержки натяжения цепи велосипеда. Можно описать перекидку (заднюю и переднюю) следующим образом: это параллелограммный механизм, оснащенный мощной возвратной пружиной, на котором зафиксирована рамка. Задний переключать имеет внутри рамки два ролика – если уровень натяжения троса повышается, то рамка сдвигает цепь на большие звезды, а если это натяжение троса уменьшается, то цепь с помощью рамки смещается в сторону малых звезд. Точно также работает механизм и переднего переключателя.

Манетка. Она предназначена для переключения скоростей посредством изменения уровня натяжения тросика

Чаще всего манетка находится на руле, но в некоторых моделях велосипедов она может располагаться и на нижней трубе треугольника рамы. Обратите внимание: манетки и переключатели скоростей имеют общее соединение на руле (это обеспечивается тросом) и покрыты кожухом-рубашкой.

Кассета. Так именуют задний узел трансмиссии, который состоит из звезд разной величины (разного диаметра и с разным количеством зубьев) и устанавливается на барабан задней втулки

Если модель велосипеда старая, то вместо барабана в задней втулке используется трещотка.

Петух. Это металлическая деталь, которая способствует сохранению целостности рамы и заднего переключателя в случае, когда транспортное средство было подвержено удару. Петух всегда крепится на раму, а на эту металлическую деталь уже крепится перекидка. Когда происходит удар, то ломается как раз этот самый петух, а рама и переключатель скоростей (перекидка) остаются целыми.

Система. Так называют передний узел трансмиссии, который состоит из звезд разного диаметра и с разным количеством зубьев. Эти звезды скреплены между собой и шатунами специальными полыми болтами на шатунах, но нужно знать, что в дешевых велосипедах полые болты отсутствуют – звезды и шатуны между собой скреплены клепками.

Навесное оборудование велосипеда

Основными частями любого велосипеда в первую очередь являются рама, колёса, руль и цепная передача. Рама – самая дорогая часть байка – служит основой, к которой крепятся все остальные узлы. От неё во многом зависят скоростные характеристики велосипеда, прочность и вес конструкции, а также его цена

Но не стоит недооценивать важность навесного оборудования, выполняющего множество различных функций. Оно может быть недорогим, но обязательно качественным и надёжным. Самыми важными компонентами этого вида являются переключатель передач, тормоз и амортизатор

На горном, как и любом другом скоростном, велосипеде все эти узлы устанавливаются в обязательном порядке, хотя в некоторых случаях амортизаторы могут отсутствовать. В сити-байках и других городских прогулочных велосипедах чаще всего ставятся планетарные передачи и ножной барабанный тормоз, не требующие какого-либо обслуживания. Поэтому регулировку навесного оборудования мы будем рассматривать именно на примере маунтинбайка, так как для большинства других спортивных велосипедов процесс будет аналогичным

Самыми важными компонентами этого вида являются переключатель передач, тормоз и амортизатор. На горном, как и любом другом скоростном, велосипеде все эти узлы устанавливаются в обязательном порядке, хотя в некоторых случаях амортизаторы могут отсутствовать. В сити-байках и других городских прогулочных велосипедах чаще всего ставятся планетарные передачи и ножной барабанный тормоз, не требующие какого-либо обслуживания. Поэтому регулировку навесного оборудования мы будем рассматривать именно на примере маунтинбайка, так как для большинства других спортивных велосипедов процесс будет аналогичным.

Алгоритм настройки переднего переключателя скоростей

• Проконтролируйте правильность крепления;
• Сбросьте натяжение троса на минимальной скорости;
• С помощью L-винта отрегулируйте миллиметровый зазор между цепью и корпусом переключателя;
• Зафиксируйте тросик посредством регулировочного болта.

Такую же совокупность манипуляций следует провести и с винтом Н. При этом выставьте наибольшую скорость. Полученная величина расстояния от цепи велосипеда не должна быть более 1 мм.

Регулировка проводится, пока велосипедная цепь не будет свободно перемещаться по звездочкам. Если перемещение идет с трудом, следует отрегулировать натяжение троса специальным болтом.

Настройка переднего переключателя

Передний переключатель отрегулировать будет еще проще чем задний

Но важно чтобы он был правильно закреплен на раме велосипеда. Когда цепь стоит на самой большой звезде, от звезды до рамки переключателя должно быть от 1 до 3 мм

И рамка должна быть параллельна звездам. Если все так, то можно начинать настраивать.

Выставьте минимальную скорость – сзади самая большая, а спереди маленькая звезда. Ослабьте натяжение тросика и крутите винт с маркировкой L (Low (где он находится видно на картинке) пока между цепью и рамкой переключателя не останется миллиметровый зазор. После этого закрепляем тросик винтом (на картинке обозначен цифрой 4) с хорошим натяжением. Нужно следить, чтобы он лег в специальную канавку возле винта.

Теперь выставляем максимальную скорость, когда спереди цепь на самой большой звезде, и на меньшей кассеты, и крутим винт с маркировкой H (High), чтобы зазор между цепью и внутренней плоскостью рамки составил миллиметр. Если после этого цепь все равно неохотно залезает на большую звезду отверните немного винт H.

Теперь садимся на байк и пробуем насколько успешно прошла настройка переключателей скоростей. Если цепь плохо переключается на пониженную скорость (меньшие звезды) покрутите регулятор натяжения тросика, расположенный на монетке переднего переключателя на руле, чтобы ослабить натяжение тросика. Когда цепь вяло залезает на большие звезды, натяните тросик этим же регулятором.

Проблемы

Если при кручении педалей с усилием цепь проскакивает, это означает, что она растянулась и ее пора менять. Если вы ее давно не меняли, возможно придется поменять еще и звезды с кассетой, т.к. изношенная цепь быстро приводит в негодность звезды.

Если плохо включаются какие-то определенные скорости, проверьте свободно ли ходит тросик в рубашках и нет ли надломов, а также мест с расплетенной обмоткой тросика. Рубашки с надломами и те, в которых трос проходит с трудом подлежат замене, как и поврежденный тросик. Эта же проблема может быть вызвана погнутым петухом.

Если переключатель внезапно вообще перестал работать, то проблема однозначно в тросике: либо он плохо закручен фиксирующим болтом, либо порвался.

И еще важный момент. При переключении скоростей следите за тем чтобы не было перекоса цепи, из-за расположения ее одновременно на противоположных звездах шатуна и кассеты, а так же на средней звезде и крайних звездах кассеты. Неправильное расположение цепи показано схематически на картинке. Из-за этого происходит быстрый износ как цепи так и звезд.

В целом настройка переключателей скоростей велосипеда выполняется быстро (30-40 минут) и без особых усилий.

15461

Разное

Настройка заднего переключателя

Проводить настройку заднего переключателя можно только после того, как вы настроили передний. Велосипед нужно зафиксировать так, чтобы вы могли свободно вращать педали и переключать скорости. Как вариант – перевернуть вверх колесами и зафиксировать на руле.

Включите самую большую скорость (самую маленькую звезду). Ослабьте трос, раскрутив крепление. Бабышку натяжения троса переведите в среднее положение, чтобы можно было ослаблять и натягивать трос. Регулировка заднего устройства осуществляется, как и в случае переднего переключателя, винтами High и Low. Сначала настраивается винт High. Нужно найти такое положение, при котором цепь будет настроена точно на звезду, и не будет соскальзывать и подпрыгивать на ней.

Затем переведите передачу на низкую (самая большая звезда) и повторите все манипуляции с винтом Low. Настройка должна привести цепь ровно по звездочке. После настройки заднего девайса, нужно будет натянуть ролик. Передний переключатель поставьте на самую маленькую звезду, задний – на самую большую. Вращайте педали назад и следите, задевает ли ролик кассету. Регулируйте ролик болтом натяжителя. После этой настройки проведите проверку «в полевых условиях» — то есть в реальной езде. Попробуйте прокатиться по ровной поверхности, по кочкам, под уклоном. Внимательно следите за тем, как ведет себя велосипед. При необходимости подрегулируйте переключатели, настраивая бабышку или винты.

Статистика твердит, что передний «переклюк» реже нуждается в обслуживании, нежели задний. Простота конструкции также на стороне «передка». Почему же тогда возникает масса вопросов при установке и наладке этого узла. В чем заключается капризность передней перекидки? И в конце концов, как сделать работу так, чтобы результат не вызывал недовольства и нареканий.

Регулировка и настройка переднего переключателя скоростей велосипеда

Нужно не только знать, как настроить передний переключатель скоростей на велосипеде, но и как произвести его установку.

Это потребуется при замене старого устройства на новое, или при проведении чистки старой передачи скоростей.

Нередко для удаления загрязнений требуется демонтаж такого узла. Поэтому нужно знать, как должна производиться его установка.

Сразу после монтажа новой или очищенной перекидки потребуется сделать её позиционирование относительно передних звёздочек после установки на прежнее место.

Правильная установка переднего переключателя

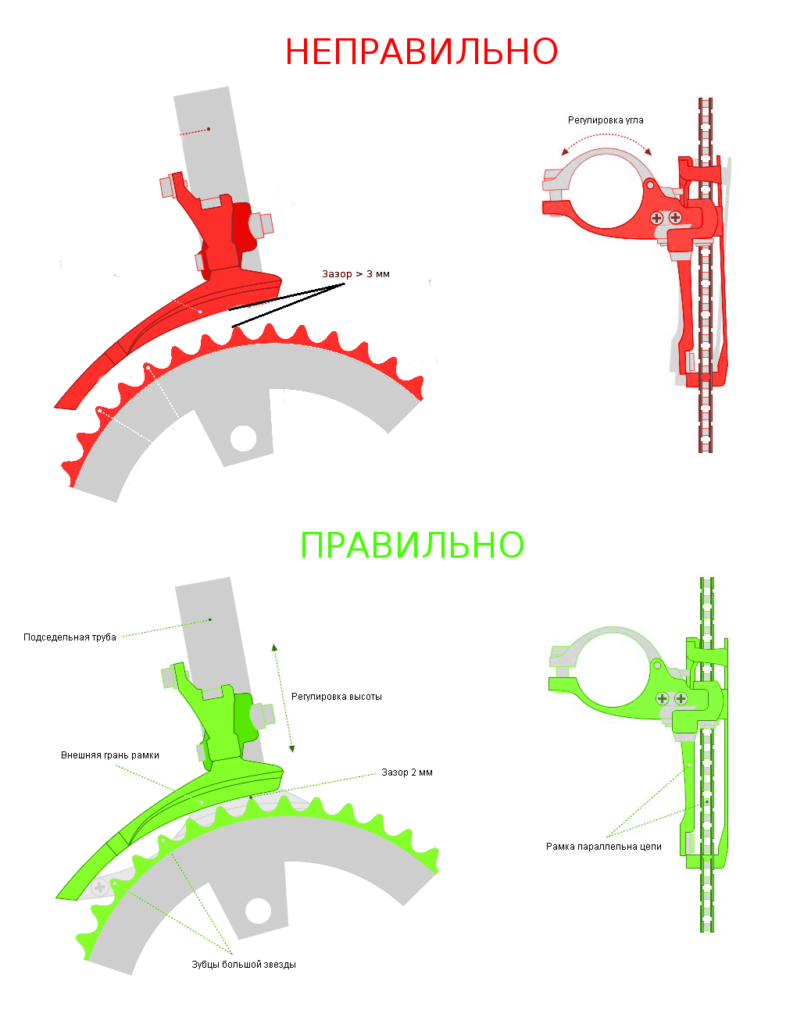

Продольная ось переднего переключателя направляющей рамки должна стоять параллельно к передним звёздочкам, а расстояние от низа наружной части до большой звёздочки, должно быть, не более 2 мм. Для правильной установки перекидки нужно снять цепь.

При установке нового устройства сложностей в измерении расстояния не будет, так как на новых моделях устанавливается наклейка со шкалой, помогающей точно определить расстояние системы относительно большой звёздочки.

Затем подтягивается болт хомута и снова проверяется расстояние между нижним краем рамки и большой звёздочкой, а также параллельность продольной оси относительно передних звёзд.

Если всё соответствует указанным стандартам, можно затянуть болт на хомуте.

После этого надевается цепь и можно начинать настройку.

Настройка переднего переключателя скоростей велосипеда

Для удобства проведения настройки нужно подвесить велосипед за седло так, чтобы приподнять заднее колесо. Или можно использовать подсобные средства, которые смогут заменить велосипедную стойку.

Процесс настройки простой и состоит из нескольких шагов:

1. Выставить минимальную скорость на переключателе скоростей, расположенном на руле. Для этого нужно закрутить на манетке регулировочный болт натяжения троса перекидки почасовой стрелке до упора, а после сделать назад 1-2 оборота.
2. Выставить на задней перекидке минимальную скорость, которой соответствует большая звёздочка. Это позволит установить первую скорость на переднем и заднем колесе.
3. Поставить нижний ограничитель «L» так, чтобы внутренняя часть рамки приблизилась к цепи максимально, но не касалась её. Для смещения рамки к велосипедной раме нужно вращать болт L против часовой стрелки. Если нужно отодвинуть рамку от рамы, вращать нужно в обратную сторону.
4. Вставить трос в отверстие на перекидке и натягивать его руками, затем закрутить болт, фиксирующий тросик.
5. Переключить передачу на большую звёздочку спереди, а сзади на маленькую.
6. Установить верхний ограничитель «H» так, чтобы рамка приблизилась к цепи своей наружной частью, но не касалась её при вращении педалей. Чтобы сместить рамку сторону, нужно закручивать винт почасовой. Для сдвига в другую сторону откручивать болт в противоположную сторону.
7. Выставить 5-й скоростной режим на задней передаче. Провести смену скоростей на передней несколько раз, вращая педали. Выставить спереди 2-скорость, провести переключение задней передачи, проверив, чтобы цепь не тёрлась о рамку, находясь в положении 2-2 и 2-7.

Если цепь трётся о рамку, или скоростной режим переключаются нечётко, то следует отрегулировать натяжение трос. Для этого нужно на переднем переключателе вращать регулировку на манетке.

Чтобы натянуть тросик, нужно крутить против часовой стрелки. Если не удаётся переключиться с высокого скоростного режима на меньший, нужно ослабить трос, вращая регулировку в обратную сторону.

После нужно проверить велосипед и настроенную перекидку под нагрузкой на дороге. Для этого выбирается ровная трасса. Если возникают проблемы, то во время движения следует выполнять вращение регулировки на манетке в ту или в другую сторону.

Если что-то осталось непонятным в пошаговом описании процесса, то можно посмотреть видео по этой теме

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами. Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях, впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

Что необходимо сделать с перекидкой для ее свободного извлечения, так это:

1. Отсоединить от нее трос.
2. Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

• Рамка должна быть параллельна звездам.
• Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

• Количество зубьев на каждой звезде системы.
• Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Процедура настройки ППС

Для начала желательно установить велосипед так, чтобы заднее колесо было приподнято. Для этого подойдет идеально обычная гладильная доска.

Фото 2. Процесс настройки

Выполняем четко последовательные этапы действий.

1. Сперва выставляется наименьшая скорость на переключателе. Трос при этом не может быть зафиксирован на перекидке. Используя манетку натягиваем трос до упора вращательными движениями по ходу часовой стрелки. Не нужно затягивать максимально.
2. Задний переключатель ставится в позицию самой маленькой скорости. В результате – первая скорость на обоих звездах.
3. Регулируем ограничитель L, приближая внутреннюю сторону рамки к цепке. Описанный болт вращается против часовой.
4. Трос монтируется в место закрепления на ППС и натягивается с помощью плоскогубцев. Фиксируем.
5. Устанавливаем передачу впереди на наибольшую звездочку, а позади _ на наименьшую.
6. Переходим к ограничителю Н. Внешняя сторона должна максимально приблизится к цепке. Регулируем вращательными движениями.
7. Теперь устанавливаем скорость 5 на заднем переключателе. При вращении педалей изменяем скорости ППС по всему диапазону.
8. Ставим скорость 2 впереди и меняя положение задней перекидки осуществляем проверку на трение цепки о рамку. При наличии такого дефекта регулировка производится натяжением троса.
9. Производим тестирование переключателя на ровном и безопасном участке дорожного полотна.
