Манетки на руле велосипеда — описание

Манетка — это тот внешний признак, который отличает многоскоростной велосипед от односкоростного. В начале своего развития устанавливались на раму байка, теперь для удобства велолюбителей их ставят на руль. Их профессиональное название шифтеры.

Если велосипед оснащен двумя переключателями скоростей, то на руль устанавливают два шифтера: один, для управления передним переключателем, обычно крепится на левой ручке руля, а для заднего переключателя — на правой.

Если байк оснащен лишь одним задним переключателем, например, внутренним или комбинированным, то манетка будет только справа.

Конструкция и принцип действия

Конструктивное строение и принцип работы манетки элементарен, и с момента их появления мало чем изменилось.

Состоит из нескольких деталей: ручки манетки, подвижного блока, фиксаторной пружины, рычага подвижного блока, намотанного тросика и корпуса. Эта конструкция создана для того, чтобы” подавать” тросик и его фиксировать.

Принцип работы шифтеров в системе переключения передач заключается в том, что при изменении положения рычага меняется длина соединительного тросика, который в свою очередь воздействует на переключатель скоростей, — изменение на одно контрольное деление в шифтере соответствует переключению на следующую (пониженную или повышенную) передачу.

Эксплуатация трансмиссии: как грамотно переключать скорости на велосипеде в различных условиях

Сохранение крейсерской частоты вращения педалей при движении по ровным равнинным участкам или уверенное и легкое педалирование на пересеченной местности – трансмиссионный узел современного велосипеда способен поддерживать наиболее подходящее для спортсмена передаточное отношение.

По поводу того, как правильно переключать скорости на велосипеде, специалисты дают следующие рекомендации:

менять передачу только в процессе движения;
переходить на требуемую звездочку только в условиях, когда на цепь действует минимальная нагрузка (желательно воспроизводить этот процесс при высокой частоте педалирования);
не переключать передачу при преодолении подъемов/ спусков (подходящие звезды необходимо выбирать заранее);
на грязевых, песчаных и скользких участках следует двигаться на более высоких передачах (преднамеренно повысить крутящий момент во избежание потери сцепления).

При грамотной реализации последовательности действий в процессе, как настроить переключение скоростей на велосипеде, к главным ограничениям процесса перебора передач следует отнести следующее требование – исключить перекос цепи, существенно сокращающий ее срок службы. Избегать последнего, на примере 24-х скоростной системы, можно следующим образом:

спереди устанавливается маленькая звездочка (1), сзади: 1 – 4;
спереди – средняя (2), сзади: 4 – 6 (7);
спереди – большая (3), сзади: 6 – 8.

Виды переключателей скоростей на велосипеде

Разновидностей механизмов переключения, на профессиональном сленге — дерайлеров, скоростей существует всего три, два из которых отличаются друг от друга принципиально, а третий является гибридов первых двух.

Внешний переключатель

Этот механизм переключения наиболее распространен. Его устанавливают на все разновидности велосипеда. В большинстве случаев, при классической системе передач (3х8), этих переключателей на байк устанавливают два: один на большие звёзды, второй на задние.

Принцип работы внешних переключателей (переднего и заднего) заключается в механическом перекидывание цепи с одной звезды на другую. Это происходит за счёт направления цепи специальной рамкой. Конструктивно передний и задний переключатель отличаются друг от друга.

Данный вид переключателей надёжен, прост в настройке и обслуживании, обладает небольшим весом и ценой.

Внутренний переключатель

Значительно отличается от внешнего. По внешним признакам его можно вообще не обнаружить (выглядит он как обычная тормозная втулка). А дело в том, что переключение передач происходит не за счёт перекидывания цепи на другую звёздочку, а с помощью изменения передаточного числа внутри этого устройства.

Принцип действия внутреннего переключателя, если не вдаваться в технические нюансы, аналогичен работе коробки передач у автомобиля.

Этот переключатель очень удобен для езды, и не боиться агрессивной внешней среды, т.к. абсолютно защищен. Также к плюсам внутреннего переключателя можно отнести то его свойство, что переключать его можно как угодно и когда это угодно: с 8й на 1ю, со 2й на 7й, находится байк в движение или нет — этому переключателю всё равно.

Из минусов этого устройства отмечают большой вес, невозможность ремонта и, конечно, цену.

Распространение своё нашёл на байках городского типа, где изменение скорости очень важный фактор для безопасного движения.

Комбинированный переключатель

Гибрид внутреннего и внешнего переключателя, дающий пользователям более широкий диапазон возможностей.

Управление передаточным числом такого устройства более гибкая, поскольку помимо изменения коэффициента внутри задней втулки велосипеда, возможен выбор использования различных по диаметру задних звёзд.

Несмотря на свои плюсы, такая система среди велосипедистов популярностью не пользуется.

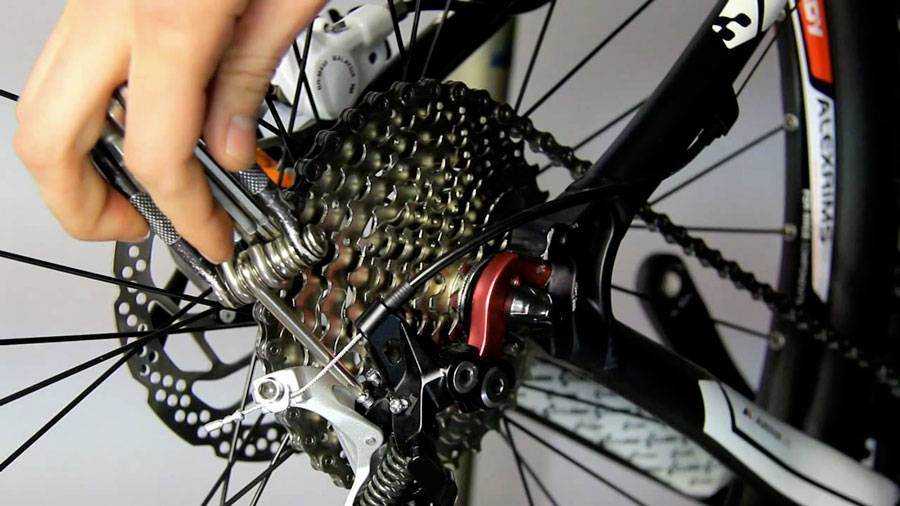

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Этапы ремонта трансмиссии

Ремонт включает в себя настройку переднего и заднего переключателей, а также проверку состояния тросов, цепи, кассеты и роликов.

Если вы видите, что трос порвался или скоро порвётся, вам следует заменить его. Для этого купите подходящий трос в спортивном магазине, а затем проделайте следующее:

Открутите болт, держащий трос.
Разберите манетку и вытащите трос из неё и из рубашек. Рубашки тоже рекомендуется заменить!
Очистите рубашки и залейте в них капельку масла для лучшего скольжения троса.
Проденьте новый трос в манетку, а затем во все рубашки.
Приступите к настройке переключателя.
Откусите лишнюю часть троса и закрепите его конец специальным наконечником.

Если вы видите, что у роликов перекидки или кассеты стёрлись зубцы, их необходимо заменить на новые. Из-за изношенных кассеты или роликов цепь проворачивается, и качество переключения передач на велосипеде при этом сильно страдает.

Со временем цепь приходит в негодность. Рекомендуется иметь в запасе несколько цепей и менять их каждые 100 километров, ведь из-за износа цепи портится кассета. Несколько цепей будут медленнее изнашиваться, и кассета прослужит вам дольше. Определить состояние цепи можно с помощью специального инструмента. Починить цепь невозможно, нужно просто заменить её при необходимости.

Если цепь в хорошем состоянии, просто снимите её, вычистите и смажьте. Излишки уберите салфеткой или сухой тканью.

Как выбрать переключатель скоростей на руле — советы

Обычно менять переключатели начинают продвинутые новички, настраивая байк под себя, или же те, у кого велосипед оказался в ремонте. И как показывает практика, все они сталкиваются с определёнными проблемами, — после установки нового оборудования переключатели работают некорректно, либо вообще не настраиваются.

Поскольку переключатели являются пусть главной, но частью целой системы, то они должны ей полностью соответствовать и ценовой критерий при выборе устройства здесь особого значения не имеет.

При выборе заднего дерайлера “велоинженер” должен учитывать следующие факторы:

Ёмкость переключателя. Этот термин обозначает то, с какой разницей в количестве зубьев передних и задних звёзд дерайлер может работать, т.е. какой длины должна быть лапка натяжения цепи у переключателя.

Определяется ёмкость следующим способом. Рассчитывается разница зубьев в передних звёздах и плюсуется к разнице зубьев на задней кассете звёзд.

Например, передняя кассета состоит из 3х звёзд, большая из которых насчитывает 42 зуба, а меньшая 24. Разница составляет 18 зубьев. Плюсуется к разнице задней кассеты, которая высчитывается из 34 и 11зубьев, 23. Итого 41 зуб (18+23).

Исходя из этого параметра будет производиться выбор.

Геометрия плеча дерайлера. Этот параметр невозможно рассмотреть без учёта характеристик, установленных на байк шифтеров.

Производители при конструирование переключателя могут закладывать разную геометрию хода плеча (трапецию) дерайлера. А установленные на бай шифтеры могут не соответствовать этой конструкции — подача троса будет больше или меньше. Перекидывание цепи в этих случаях будет проходить некорректно, т.е. она не будет попадать в плоскость нужной звезды.

Это не означает, что нужно выбирать одного производителя, что сделать порой не просто, а что нужно учитывать этот нюанс. Совмещение дерайлеров и шифтеров от разных производителем возможно, если совпадают показатели подачи троса на монетке с расстоянием “плечевого” хода дерайлера.

Назначение велобайка. При выборе переключателя нужно точно знать под какие цели велосипед будет использоваться. Будет ли это прогулочный или фитнесбайк, шоссейный или туристический, для езды по пересеченной местности или для скоростного спуска, — для каждой специализации велосипеда разработаны конкретные переключатели со своими специфическими характеристиками.

Если для байка, предназначенного для быстрой езды по пересеченной местности, поставить “мягкий” дерайлер для спокойных поездок, то он не только не будет корректно переключать скорости, но и быстро придёт в негодность. Для агрессивной езды по неровностям нужен переключатель, который хорошо держить натяжение цепи, и позволяет в условиях повышенной тряски цепи стабильно переключать передачи.

Эти 3 основополагающих параметра должны в первую очередь рассматриваться при выборе заднего переключателя.

Другие характеристики важны уже с технической точки зрения. Это такие, как: способ крепления переключателя к раме, материал изготовления, в какую сторону происходит отпуск передачи (с малой звезды или с большей) и т.д.

При выборе переднего дерайлара следует учитывать:

способ крепления переключателя: с помощью хомута, на специальную площадку или на каретку байка.

Самый распространённый способ — это с помощью хомута. В этом случае не следует забывать, что трубы велосипеда могут быть разного диаметра.

Подвод тросика к переключателю. Бывает по нижней и верхней трубе велосипеда.
Направляющие рамки переключателя также отличаются в зависимости от количества установленных звёзд.
Не стоит забывать и о таком параметре, как толщина цепи. Хотя этот параметр не столь критичен.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Обслуживание и настройка

Переключатели – одни из самых тонких в настройке элементов велосипеда

Минимальные допуски и фатальный эффект некорректной настройки на цепь и звёзды – всё это резко повышает важность корректной настройки

Так как ход сейчас уже стандартизирован, у велосипедистов чуть меньше забот при настройке. Раньше необходимо было работать ещё и с натяжением тросика. Сейчас главное – это выставить корректное положение крайних точек переключателя.

Делается это с помощью болтов H (High, высокое положение) и L (Low, низкое положение). Цепь перекидывается сначала на самую большую звезду спереди и самую маленькую сзади, и при постоянном наблюдении, с помощью винта H, велосипедный переключатель скоростей выставляется таким образом, чтобы плоскости звезды, цепи и рамки переключателя стали параллельными. Затем аналогичная настройка производится для других крайних звёзд с помощью болта L.

Существует много препятствий, которые могут помешать простой настройке переключателей, и которые потребуют более серьёзного вмешательства, которое сделать своими руками уже проблематично:

повреждение любой рамки;
несоответствие набора звёзд ёмкости переключателя;
повреждение рамы или петуха;
несоответствие тросового привода.

Лучше избегать данных проблем до начала настройки.

Настройка с помощью винтов

Передняя перекидка

Его важно особенно точно настроить, так как при недостаточно хорошей регулировке при переключении скоростей цепь может слететь или даже порваться. Последовательность ваших действий будет такая:. 1

При помощи манетки задней перекидки переключитесь на среднюю звезду, чтобы не было сильного перекоса цепи

1. При помощи манетки задней перекидки переключитесь на среднюю звезду, чтобы не было сильного перекоса цепи.

2. Далее поставьте цепь на первую передачу и открутите болт, фиксирующий трос.

3. При помощи винта «L» переместите рамку перекидки так, чтобы расстояние от цепи до переключателя слева и справа совпадало.

4. Не сильно натягивая, поставьте трос и закрепите болтом.

5. Переключитесь на самую большую звезду спереди.

6. Крутите винт «H» так, чтобы цепь опять же стояла ровно посередине рамки.

7. Проверьте результаты регулировки и добейтесь максимальной точности переключения с помощью барашка на манетке.

Если триггеры манетки слишком туго жмутся, ослабьте натяжение тросика.

Принцип работы планетарной передачи втулки велосипеда

Самые простые трёхскоростные втулки используют простую планетарную эпициклическую зубчатую передачу. Солнечная шестерня (желтая на рисунке) прикреплена непосредственно к оси и зафиксирована относительно велосипедной рамы. Три или четыре идентичных «планетарных» шестерёнок сцепляются с «солнечной» шестерёнкой и вращаются вокруг неё. «Планетарные» шестерёнки окружены и сцепляются с зубьями на внутренней поверхности «зубчатого колеса» (вывернутой наизнанку шестерни).

Планетарные шестерни, прикреплённые к детали, называемой «планетарной обоймой», вращаются. При этом зубчатое колесо вращается 4 раза на каждые 3 оборота планетарной обоймы. У разных моделей планетарных втулок это соотношение разное.

Принцип работы планетарной передачи во втулке велосипеда:

На низкой передаче задняя звёздочка приводит в движение зубчатое колесо (красная на рисунке). Планетарная обойма (зелёная на рисунке) приводит в движение втулку, что даёт понижение передачи. Следовательно заднее колесо вращается три раза на каждые четыре оборота звёздочки, при этом понижая передачу на 25%.
На средней передаче звёздочка по-прежнему передает усилие на зубчатое колесо, которое непосредственно приводит в движение втулку. Следовательно это прямая передача. Даже несмотря на то, что шестерёнки всегда вращаются, усилие с них далее никуда не передаётся.
На высокой передаче усилие с задней звёздочки передаётся на планетарную обойму, которое далее через зубчатое колесо приводит в движение втулку. Следовательно заднее колесо вращается четыре раза на каждые три оборота звёздочки, при этом приводя к повышению передачи на 33%.

Планетарные втулки, имеющие больше трёх скоростей, используют не меньше двух блоков планетарных механизмов и / или комбинируют планетарные многоступенчатые шестерёнки, имеющие параллельно несколько рядов зубьев.

В отличии от классических переключателей передач из-за принципа работы планетарной передачи ось планетарной втулки участвует в передаче вращающего момента на всех передачах, за исключением прямой, и поэтому должна быть надёжно прикреплена к раме велосипеда. Обычно для этой цели хватает стопорных шайб между дропаутом и осевой гайкой, но в современных планетарных втулках широкого диапазона используется рычаг обратного действия, крепящийся к нижнему перу заднего треугольника. Втулка с ножным или барабанным тормозом (устанавливаются на городские велосипеды) в любом случае комплектуется рычагом обратного действия.

На большинство велосипедов с планетарными втулками устанавливаются один поворотный, триггерный переключатель, переключатель под большой палец. Исключением являются 5-скоростные планетарные втулки Sturmey-Archer старой конструкции, в которых используется второй трос, переключающий солнечные шестерёнки узкого и широкого диапазонов. Такие втулки конструкционно представляют собой две 3-скоростных втулки в одном механизме. Средняя передача в обоих диапазонах — прямая, так что в итоге втулка даёт пять отдельных передач. Переключение передач на такой втулке реализовано или специальным 5-скоростным переключателем с двумя тросиками, или стандартным 3-скоростным и фрикционным переключателями.

Внимательно осматриваем переключатель и кассету звездочек

Очищаем ролики заднего переключателя от смазки и грязи, и делаем дефектовку. Сдвиньте рукой задний переключатель в положение “между звездочками”, и проверьте – насколько сильно качается направляющий ролик. Если направляющий ролик (который ближе к звездочкам) болтается и люфтит “от звезды до звезды” – то… печаль-тоска. Вам придется отремонтировать задний переключатель велосипеда. Иначе нормально настроить задний переключатель, к сожалению, не получится.

Так же осматриваем задние звездочки (8-11 штук). Чаще всего, крайние звездочки (самая маленькая и самая большая) будут в порядке, потому что на них вы ездите меньше всего. А вот центральные звездочки будут сильно сточены. Это, конечно, не сильно влияет на качество переключения передач, но у вас могут наблюдаться “проскоки” цепи через зубья. В результате вам придется снять кассету звездочек с колеса велосипеда. А потом заменить ее либо полностью, либо самые сточенные звезды.

Если вы обнаружили, что звезды “съело” цепью, и она растянулась – самое время замерить ее растяжение. А так же подумать либо о покупке новой Campagnolo Record – цепи на 8500км, либо взять три подешевле, и заняться ротацией цепей с заменой каждые 750 километров. Этим вы продлите срок службы как задних, так и передних звездочек. Если…

“Если что” – то звезды и цепь нужно менять одновременно. Потому что если вы поставите новую, нерастянутую на “съеденно-растянутые” звезды – ваша цепь очень быстро растянется. И растянется она до состояния звездочек, даже если вы будете корректно заниматься чисткой и смазкой велосипедной цепи.

Верно и обратное. При установке нормальных звездочек и сохранении “растянутой” цепи – цепь будет “перескакивать” через зубья и быстро их сотрет до своего убитого состояния. После замены нужно будет отрегулировать задний переключатель.

Как настроить задний переключатель скоростей

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Освобождение тросика

Установка предела хода на самую маленькую звездочку

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Регулировка натяжителя цепи

Процесс настройки

Для настройки переднего переключателя скоростей Shimano вам понадобится следующий набор инструментов: отвертка, набор шестигранников и плоскогубцы. Основная задача здесь – правильно установить девайс скоростей в начале настройки.

Когда устройство настроено правильно, цепь велосипеда может проходить всего в 1-2 мм от перебрасывающей ее рамки. Рамка двигается как по горизонтали, так и по вертикали во время переключения скоростей.

При настройке переднего переключателя следите, чтобы его рамка располагалась параллельно передним звездам. Когда устройство переводится на самую большую звезду (то есть выставляется на самую большую скорость), расстояние между концами зубцов звезды и нижней частью рамки должно быть около 3 мм. Высота и поворот переключателя Shimano регулируется достаточно просто – для этого нужно просто ослабить болт крепления с помощью многогранника. Отрегулируйте положение устройства, но не затягивайте болт – вам может понадобиться в процессе настройки сдвигать девайс. Теперь можете приступать к настройке. Установите самую маленькую скорость. Открутите крепление тросика и освободите его. Потом бабышку натяжения тросика выкрутите до упора и верните на 1-2 оборота обратно.

Теперь переведите скорость на максимальную. Вам нужно получить положение девайса, при котором зазор между цепью и дальней от рамы частью рамки будет минимальным. Это делается с помощью винта High. Вращайте его, следя за тем, чтобы само устройство не сдвигалось.

Затем протестируйте регулировку скоростей. Для регулировки заднего переключателя скоростей велосипеда Shimano вверх и вниз можно подкручивать бабышку, если цепь соскакивает со звезд – крутите болты: High – если с большой звездой, Low – если с маленькой.

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

для профессионалов;
спортивное оборудование;
любительские.

К профессиональным относятся следующие виды механизма:

Shimano XTR, Deore XT. Устройство отличается повышенной степенью надежности, но относится к разряду дорогостоящих.
Saint. Профессиональная, надежная разновидность, отличающаяся от предыдущих используемым сырьем. При ее изготовлении применяются композитные материалы. Таким образом удается снизить вес комплектующих.
Hone, Deore LX. Продукция высшего класса, но более доступная, чем другие профессиональные механизмы.

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

XTRDeore XTSaintHoneDeore LX

Для переключения передач могут использоваться любительские механизмы:

Acera. Способен выдержать большие нагрузки. Нередко новички используют механизм неправильно, поэтому производители сделали его неприхотливым. При регулировке переключения скоростей на велосипеде Shimano в данном случае не требуется высокая точность.
Altus. Доступное устройство для начинающих велосипедистов. Предназначено для спокойных прогулок по парку и городским улицам, не предполагающих высоких нагрузок и частых переключений скорости.
Shimano Tourney. Механизм не предназначен для экстремальной езды. При эксплуатации Shimano Tourney нередко возникают непредвиденные ситуации.

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

AceraAltusShimano Tourney
