Как правильно ставить подшипники в каретку

Каретка в велосипеде, что это такое, для чего предназначена

Давайте вместе проанализируем это устройство. Такая информация поможет разобраться, каким образом, и что необходимо ремонтировать в вашем велосипеде.

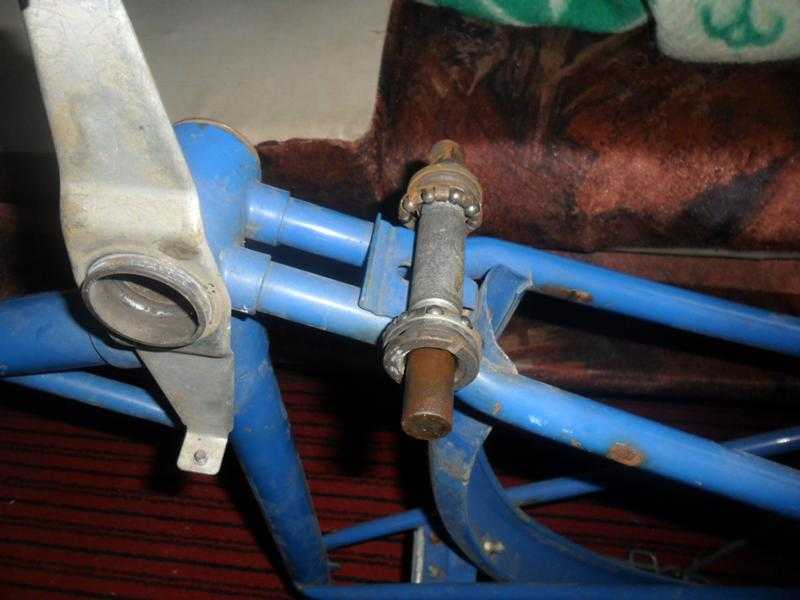

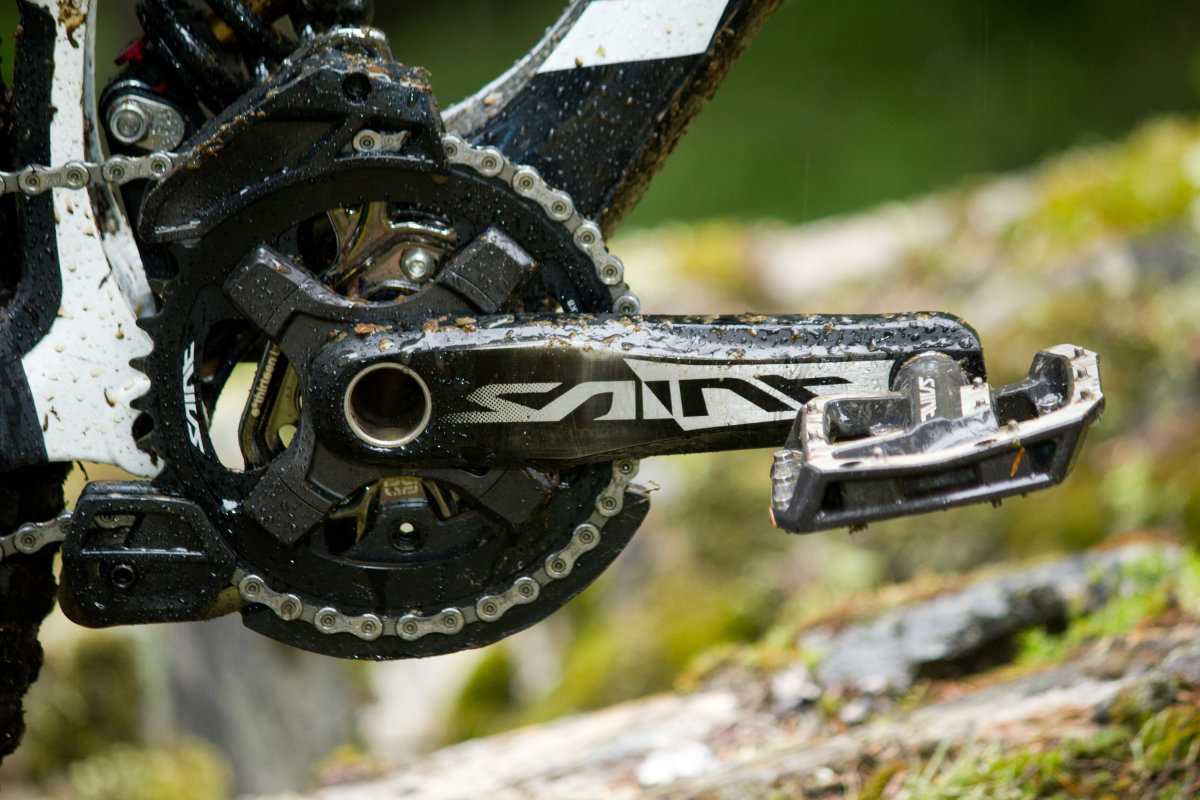

Итак, в середине велосипедной рамы находится кареточный узел. Он располагается в специально собранной для него емкости. Она называется стаканом. Чтобы точно найти каретку, определите рядом наличие шатунов, педалей и звезд.

Главной задачей этого узла вашего велосипеда является – присоединить шатуны к остову велосипеда, и обеспечить крутящий момент, когда вы выжимаете педали. Так что без исправной каретки не будет исправного велосипеда.

Это устройство различается в размерах соответственно с моделью велосипеда. Различия также есть в пригодности к ремонту. Самыми популярными кареточными узлами в данное время являются устройства диаметром 68 мм. Но этот размер может колебаться от 110 мм до 122,5 мм.

Узлы каретки велосипеда бывают таких видов:

однократно используемые, как картридж;

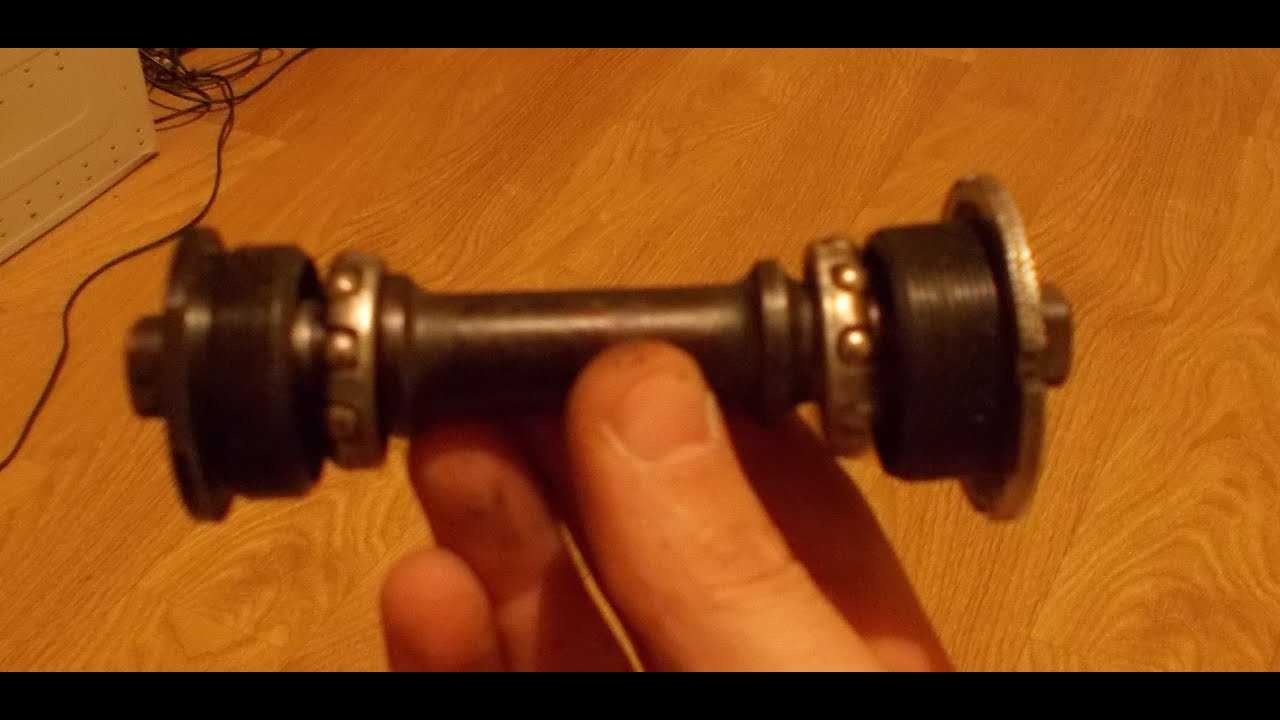

те, которые можно разбирать и делать ремонт и замену подшипников.

Каретка, которую невозможно разобрать, установлена в раму велосипеда. Она служит до того времени, пока подшипники или ось, входящие в ее состав, не придут в полную негодность. Так как такой узел полностью герметичен, эксплуатация устройства возможна достаточно долго, не только, когда вы передвигаетесь размеренно и спокойно, но и в экстремальных условиях.

Устройство, которое можно разобрать, требует сервисного обслуживания. Не обязательно обращаться к профессионалам в ремонтные мастерские. Я подскажу вам, как сделать ремонт каретки в велосипеде, как заменить неисправный подшипник каретки самостоятельно, не тратя лишних денег на сервис.

Вам всего лишь потребуется заменить неисправные подшипники и тщательно обработать смазкой все устройство каретки велосипеда.

Виды подшипников

Подшипники – это поддерживающие устройства для подвижных частей велосипеда. Они фиксируют детали и помогают механизму правильно функционировать, благодаря чему, например, педали плавно вращаются. Точно так же работают остальные узлы велосипедной конструкции.

Так как подшипники на велосипеде могут находиться в разных местах, принцип их работы отличается, а значит, прежде чем их поменять, нужно знать, какие виды данного изделия бывают. Их разделяют на три типа:

Керамические;
Подшипники скольжения;
Подшипники качения.

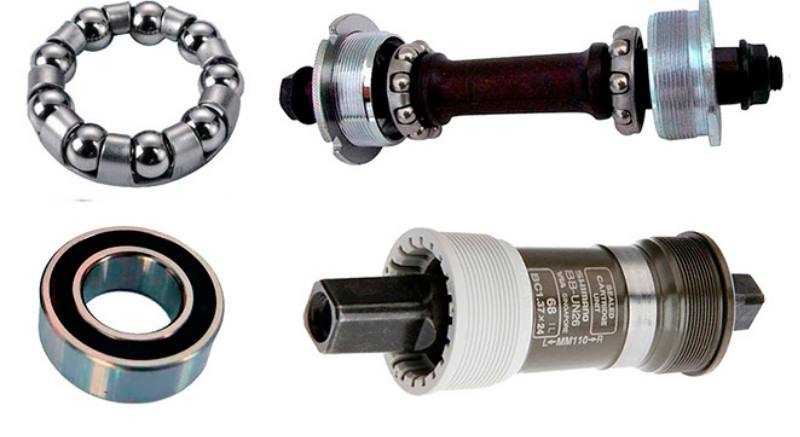

Остановимся на крайнем варианте. Всего для велосипеда применяют две разновидности подшипников качения: конус-чашка (или насыпные) и неразборные, которые называют «картриджными».

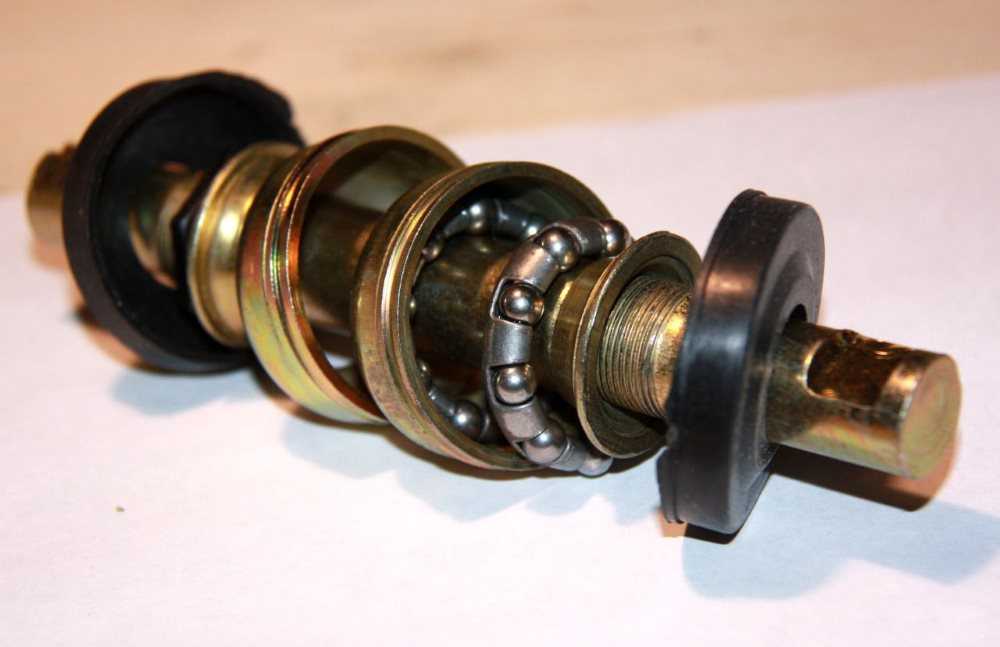

Насыпные состоят из набора шариков и чашки, встроенной в велосипед. Картриджные представляют собой два кольца с шариками. Они не нуждаются в регулировке, так как подобные подшипники нужно просто поменять, если возникнет такая необходимость.

Размер

Существуют различные стандарты втулок. Чем диаметр этой детали больше, тем выше надежность. В горниках и кроссовых байков используют втулки, диаметр которых находится в пределах 9-10 мм, для более экстремального велосипеда – 14-15 мм.

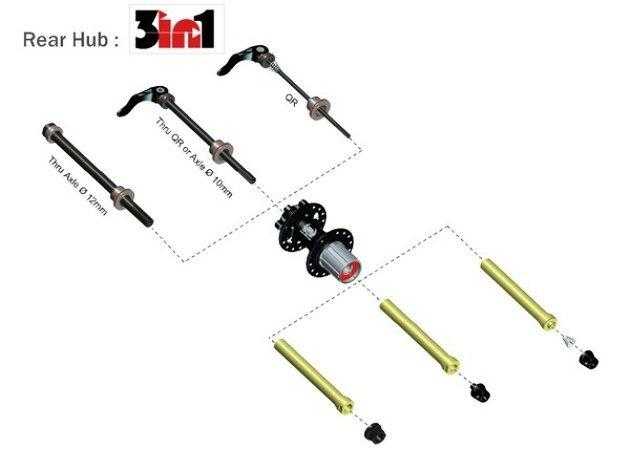

Есть и экзотические варианты — втулка Novatec D882SB-SS 36H QR10, например. Длина ее оси изменяется при помощи переходников.

Тип подшипников

Промышленные подшипники изготавливают неразборными. Их плюс в длительной эксплуатации и возможности замены подшипника целиком, без замены всей детали.

Втулка заднего колеса на велосипедах – наиболее дорогостоящая деталь. Новички замену ее воспринимают как «страшный сон». А из строя она выходит намного раньше передней, поскольку на нее приходится наибольшая нагрузка при езде.

Как собрать каретку

Перед сборкой данного устройства предварительно необходимо обработать все детали смазочными материалами. Смазку наносите не толстым слоем, и достаточно ровно.

В обратном порядке вставляете новый подшипник в стакан. Перед тем, как надеть чашечки, смажьте их внутри. Закручивайте, пока не исчезнет люфт оси. Вал должен вращаться довольно туго. Но когда вы сделаете монтаж крепящих колец, вы отодвинете чашечку. Таким образом, прокручивание оси будет происходить намного свободнее.

Следующий шаг – сборка шатунов. В данном процессе нужно быть предельно внимательным и аккуратным. Их требуется приделать надежно, чтобы в поездке они не свалились.

Для этого необходимо:

покрыть квадрат тонким слоем смазки;
фиксатором резьбы обработать винт;
закрутить гайку шатуна. Усилие максимальное до предела. Воспользуйтесь удлинителем для ключа;
вставьте заглушки.

Вы успешно завершили ремонт узла каретки, заменили подшипник самостоятельно. Ваш велосипед готов к новым увлекательным путешествиям.

Установка

Инструменты, которые могут потребоваться для монтажа:

выжимка шатуна или же шестигранный ключ на 8 мм;
среднего размера молоток;
плоская отвертка;
рожковый ключ на 36 мм;
разводной или же газовый ключ;
кареточный съёмник.

Не стоит забывать, что параметры используемых приспособлений могут изменяться в зависимости от типа устанавливаемого элемента. Пошаговая инструкция демонтажа старого кареточного узла:

Велосипед тщательно очищается от грязи, чтобы позже она не попала в резьбовые соединения.
Далее снимается шатун со стороны звездочек. Аккуратно, во избежание повреждений, поддеваются пластиковые заглушки, находящиеся на болтах. Они снимаются с помощью выжимки, шестигранника на 8 мм или же головки на 14 мм. После этого выжимка вкручивается в резьбу, а затем зажимается двигающая толкатель гайка.

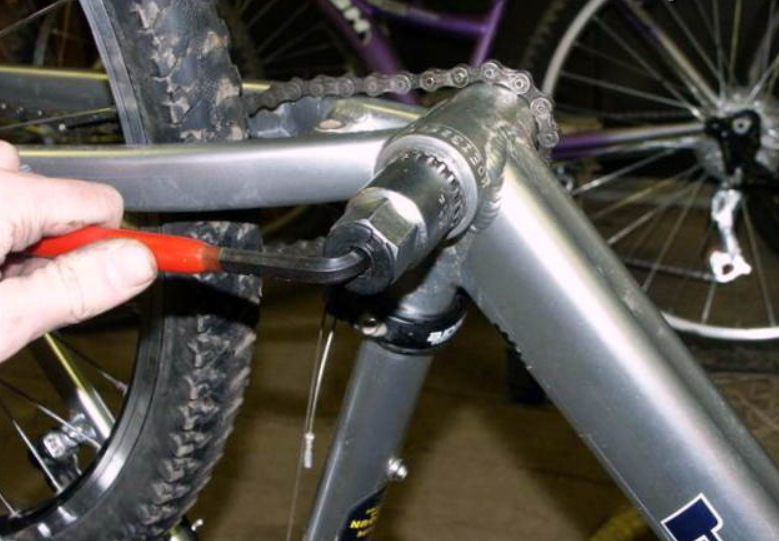

После снятия шатуна съемник каретки примеряется к шлицам его чашки. Бывают случаи, когда он не подходит и зацеп плохой. В такой ситуации применяется болт М8 следующим образом: на него надевается несколько гаек так, чтобы они свободно перемещались. После проделанных операций съемник фиксируется в шлицах путем вкручивания штифта в кареточный узел.
Как только съемник прикреплен, по часовой стрелке выкручивается чашка. Когда резьба начинает поддаваться движению, аккуратно выкручивается болт.
Далее из кареточного стакана демонтируется сам узел, а вместе с ним и левый шатун.
По необходимости можно выкрутить стакан и с левой стороны, делается это по точно такому же алгоритму.

Тщательно очистить велосипед от грязи, исключив ее попадание в резьбовые соединенияСнять шатун со стороны звездочек и пластиковые заглушки, находящиеся на болтахС помощью специального ключа вывернуть из рамы левую чашку-адаптерВынуть левую чашкуВставить в пазы съемник каретки и ключ с длинной рукояткой и вывернуть из рамы правую чашкуВынуть картридж или правую чашку с осьюИз разборной каретки вытащить подшипники, убрать тряпочкой старую смазку и промыть все детали в растворителе

Когда старая велосипедная каретка удалена, устанавливается новая по алгоритму, обратному данному:

Если был выкручен левый стакан, то устанавливается новый.
В кареточный стакан монтируются исправная каретка и левый шатун.
Вкручивается болт. Против часовой стрелки, с помощью съемника, устанавливается чашка.
Выжимкой, шестигранником или головкой вкручивается фиксирующий болт.
Устанавливается шатун, находящийся со стороны звездочек.

Если объединить всю представленную информацию, можно сделать следующие выводы:

кареточный узел — наиважнейшая часть всей системы на велосипеде;
для продолжительной работы данная система велосипеда требует должной очистки и смазки;
для разных видов велобайков подходят разные типы и размеры кареток;
демонтировать и установить новый узел можно как самостоятельно, так и в специализированном центре;
существуют различные виды велосипедных узлов;
размеры кареток зависят только от типов велобайков.

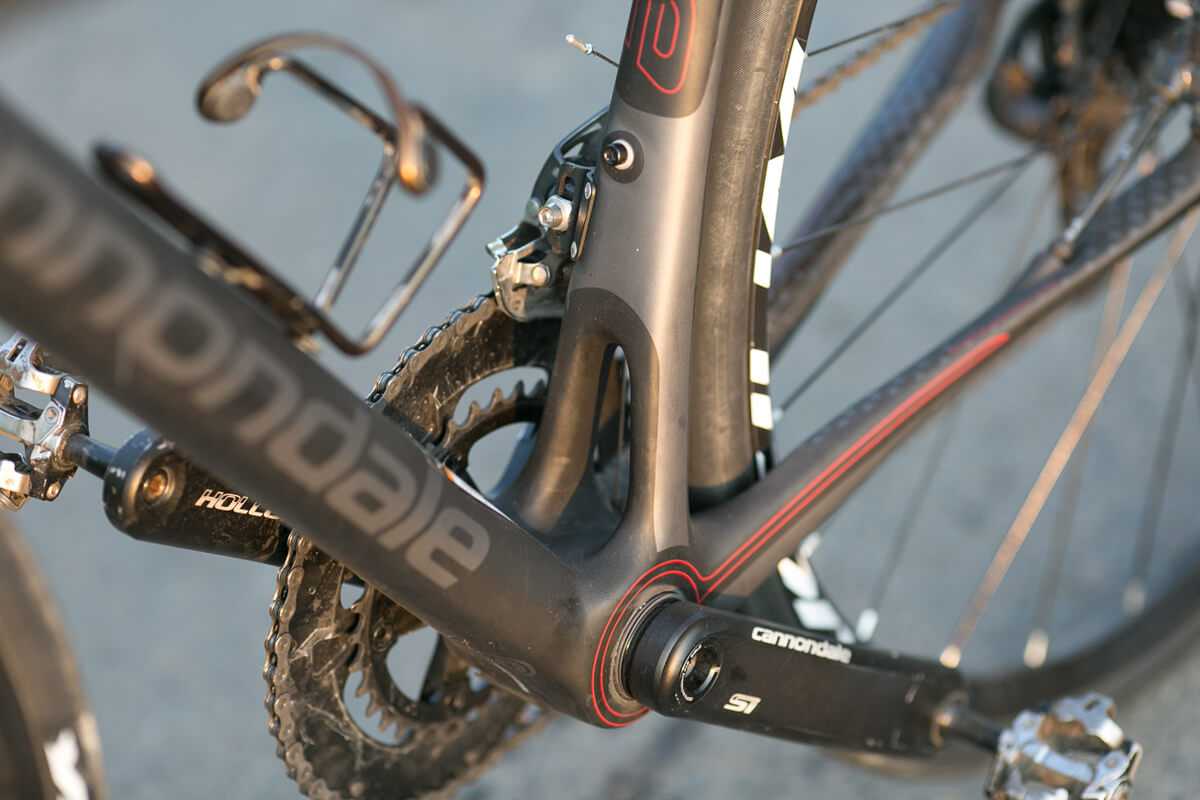

Невозможно ответить на вопрос: какая модель лучше — интегрированная каретка или неинтегрированная, ведь с разными типами велосипедов совместимы разные узлы. Но представители низкой ценовой категории прослужат явно меньший срок, чем более дорогие. Именно в этом вопросе стоимость равняется качеству.

Кареточный узел — одна из наиболее важных частей всей системы на велосипедеПродолжительную работу данного элемента обеспечат регулярная очистка и смазкаТип и размер каретки подбирается в соответствии с видом байка

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Сепарированный шариковый подшипник

Используются на велосипеде в подвижных узлах, где требуется высокая стойкость к нагрузкам на истирание и давление и не допускается проскок – рулевая колонка, втулки, каретка. Могут устанавливаться и в сложных механизмах – шарнирные узлы амортизатора и ролики переключателя.

Подшипники скольжения – бесшариковые детали. Представляют собой два элемента, вращение которые происходит относительно друг друга по касательной. Материалы для изготовления – бронза, стальные сплавы, металлопласты и все, которые имеют низкий коэффициент трения.

По сравнению с подшипниками качения менее стойкие к истиранию, так как две детали взаимодействуют друг с другом напрямую. Износ провоцирует появление зазора, который вызывает люфт. Из-за этого чаще требуется периодическая замена всего узла или изношенных компонентов, а также регулировка.

Данный вид используется в кареточных узлах бюджетных моделей, на роликах переключателей

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.

Преимущества подшипников качения насыпного типа:

простота съема и установки;
можно отрегулировать в полевых условиях;
допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Пром подшипники не требуют регулировки, смазки и чистки. Расположение шариков, количество смазывающего материала в закрытом корпусе сохраняются постоянными. Внутрь картриджа не попадает вода и абразив.

Промы ставятся на велосипеды для агрессивной езды

Тем не менее, если подшипник износился, его понадобится заменить целиком. Вдали от цивилизации сделать это проблематично. Цена «промов» существенно выше по сравнению со стоимостью на насыпные.

Отдельно стоит отметить керамические и керамо-металлические подшипники. Они полностью или частично выполнены из керамики, благодаря чему стойкость к коррозии у них выше по сравнению с металлическими аналогами. Кроме этого, они лучше выдерживают температурные перепады. Детали этого типа устанавливают на велосипеды высокого класса.

Обслуживание каретки велосипеда

Каретка – это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.

Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.

Насыпные подшипники

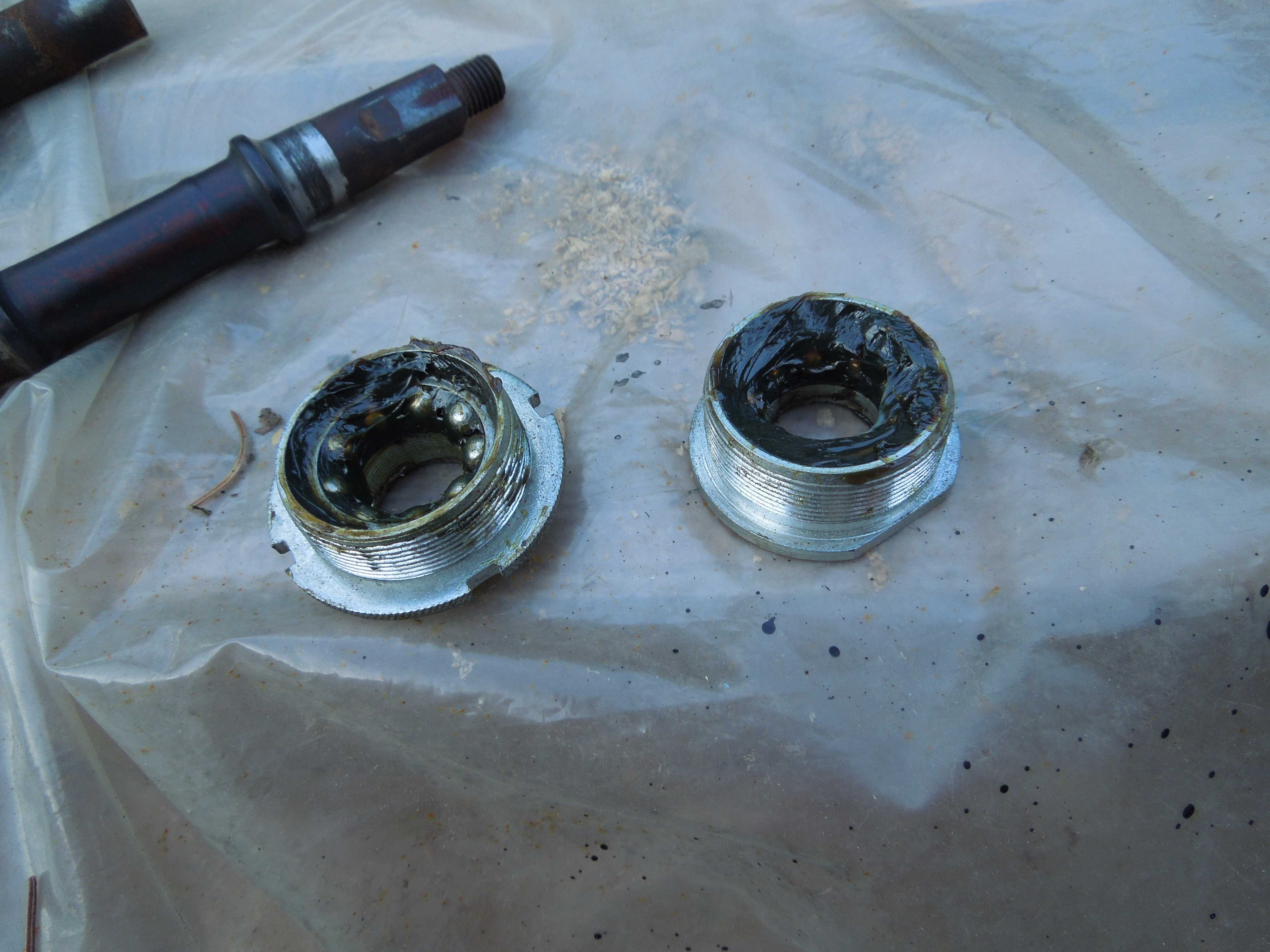

Данный вид подшипников считается традиционным и наиболее распространенным в конструкции велосипеда. Он состоит из трёх частей: специальной чашки, шариков и конуса. Такие подшипники можно и по сей день встретить во втулках колес – чашки находятся на втулке, а конусы накручиваются с двух концов оси, образуя тем самым единую систему, в которой шарики свободно вращаются.

Такие подшипники ценятся в первую очередь за простоту конструкции и лёгкостью ухода

При обслуживании такого подшипника следует уделять внимание аккуратности сборки и затяжки конусов, чтобы с одной стороны не ослабить слишком сильно и не получить люфт, а с другой стороны – не пережать и не увеличить износ конусов с чашками в разы. При правильном уходе и своевременной смазке с заменой шариков такие подшипники могут «проходить» довольно долго

Основные виды подшипников

Основные различия деталей — по типу строения: качения и скольжения.

В действие подшипники скольжения приводит процесс вращения двух элементов относительно друг друга по касательной. Изготавливают детали из материалов, имеющих невысокий коэффициент трения, таких как стальные сплавы, бронза и другие. Две детали подшипника напрямую контактируют друг с другом, поэтому такой механизм больше подвержен истиранию, в отличие от подшипников качения.

Особенность подшипников качения — наличие шариков (тел качения), которые размещены между двух колец. Применяются в таких подвижных конструкциях велосипеда, как каретка, втулки, рулевая колонка

В тех узлах, в которых стойкость к нагрузкам на давление и стирание — важное требование. Различают два основных вида: насыпные (сепараторные) и промышленные

Механизм втулки заднего колеса

Сепараторный — это открытый механизм. Представляет сепаратор, в котором шарики распределены по желобку и зафиксированы конусной гайкой. Механизм размещается напрямую в деталь, например, в кареточный стан. Преимущества этого типа: простой съём и установка, что позволяет осуществить регулировку механизма даже в полевых условиях; составляющие механизма возможно заменять по отдельности. Однако сепараторный подшипник требует частой настройки и чистки механизма от засорений.

Промышленный отличается закрытым механизмом, который полностью помещается в подвижный узел. Система обеспечивает защиту от внешних воздействий в виде грязи, влаги, что существенно продлевает срок службы механизма. Внутрь промышленного подшипника с закрытым корпусом засорения не попадают, смазка сохраняется постоянно. В регулировке этот механизм не нуждается. В случае необходимости (износ, поломка) — меняется весь подшипник, что проблематично сделать в полевых условиях. И также отличает промышленные механизмы более высокая цена.

Стоит отметить ещё один вид подшипников, которые изготавливаются из керамики либо металлокерамики. Они обладают повышенной стойкостью к износу и коррозии, перепадам температуры. Эти детали можно встретить в механизмах велосипедов высокого класса.

Когда необходимо провести обслуживание задней втулки

Чтобы детали велосипеда всегда находились в идеальном техническом состоянии, необходимо регулярно проводить их обслуживание. Если рассматривать заднюю втулку велосипеда, то для нее понадобится:

периодически подтягивать корпус;
регулярно менять шарики подшипников;
при очередной разборке смазывать все внутренние части корпуса;
время от времени регулировать тормозную втулку.

Демонтировать собственно заднее колесо проще простого, а вот процесс снятия и разборки/сборки задней втулки велосипеда гораздо сложнее. И тем не менее, без такого регулярного обслуживания рассматриваемой детали в скором времени может понадобиться ее капитальный ремонт или замена.

Признаки, которые свидетельствуют о необходимости срочного обслуживания задней втулки велосипеда:

при движении отмечается сильный люфт колеса;
отчетливо слышен хруст подшипников (это означает, что они просто износились);
на ходу корпус велосипеда гремит и шатается;
накатная динамика плохая.

Стоит знать некоторые особенности устранения того или иного признака:

Если происходит прокручивание корпуса задней втулки, его расшатанность, то это можно устранить путем подтягивания крепежных гаек.
Если же движение заднего колеса затруднено, то, возможно, нужно будет немного ослабить крепежную гайку – скорее всего, при ее затягивании было приложено слишком большое усилие.
При появлении посторонних звуков при движении велосипеда и ухудшении наката понадобится замена подшипников или же полная смазка корпуса задней втулки.

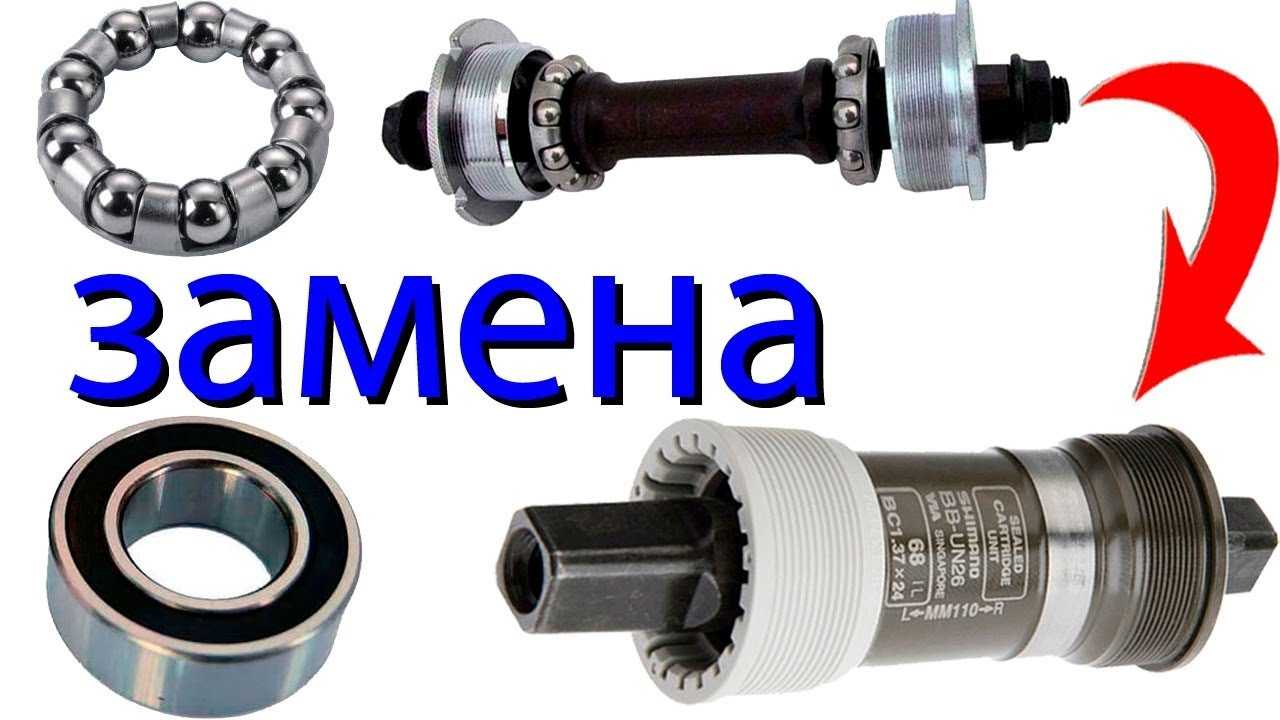

Замена подшипников в каретке

Наиболее подвержен повреждениям узел, включающий шатуны и педали. Называется он каретка, и подшипники, которые в ней располагаются, могут помещать вращению педалей, если перестанут отвечать требованиям.

Каретка у велосипеда может быть открытой или закрытой, от ее типа зависит работа подшипников. Например, открытая вращается благодаря подшипникам в чашках, установленных в кареточный стакан и встроенных в рамочную трубу. Это сложный узел, так как подвластен воздействию извне более, чем другие детали велосипеда, а значит, их требуется часто менять. Кареточный стакан может иметь различные размеры и резьбу в зависимости от типа и модели велосипеда.

В закрытых каретках подшипники защищены, поэтому грязь с улицы не может испортить их.

Как собрать каретку

Для этого необходимо:

покрыть квадрат тонким слоем смазки;
фиксатором резьбы обработать винт;
закрутить гайку шатуна. Усилие максимальное до предела. Воспользуйтесь удлинителем для ключа;
вставьте заглушки.

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Преимущества подшипников качения насыпного типа:

простота съема и установки;
можно отрегулировать в полевых условиях;
допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Промышленные подшипники

Состоят из двух колец, тел качения (шарики, различной величины) и сепаратора (некоторые типы подшипников могут быть без сепаратора), отделяющего тела качения друг от друга, удерживающего на равном расстоянии и направляющего их движение.

Срок службы при не экстремальных нагрузках (экстремальные виды спорта, ударные нагрузки) состовляет 20000-30000 км. Люфты на таких подшипниках возникают только при изношенных подшипниках. Если возник люфт — меняйте подшипник. Никаких регулировок практически не требуется. Минусом при замене данных подшипников является запрессовка и выпрессовка подшипника.

Такие подшипники ко всему вышесказанному отличаются очень хорошим накатом колес, когда насыпные не всегда. Нагрев такого подшипника при поездках на большие расстояния (более 50 км за одну поездку) минимален в отличии от подшипников качения. Конструкция подшипника сводит к нулю возможность температурного заклинивания.

Насыпные подшипники

Представляют собой набор (определенное количество) шариков, размещенных внутри втулки колеса в специальном расточенном желобке (канавке), по которому они прокручиваясь и перекатываясь создают опору при качении с наименьшим сопротивлением.
В отличие от пром подшипников, насыпные имеют меньшую стоимость. Но, они требуют своевременной переборки (чистки, смазки), т.к. насыпной подшипник защищен менее, чем промышленный, и подвержен засорению грязью, действию влаги. Процедура перебора не такая уж и сложная.
Самым трудным во всем этом деле может стать отвинчивание гаек, так как они могут прикипеть капитально (перед отвинчиванием желательно промочить резьбы в ВД40 или еще чем подобным), а так же настройка затяжки тех самых конусов. Т.к. если конус перетянуть, то ход колеса будет тяжелым, если недотянуть, то будет люфт, который разобъет втулку и выбъет ее из строя.

В итоге: промышленный подшипник дороже, накатистый, практически не требует ухода (если износился, то только замена), не требует регулировки. Предназначен для всех стилей езды (благодаря прочной конструкции).

Подшипники скольжения

Простые подшипники, которые широко применяющиеся в тех узлах, которые не испытывают сильных нагрузок и ударов и в узлах, где нет требования к люфту. Конструкция такого подшипника представляет собой пару трущихся материалов, у которых низкий коэффициент трения (сталь/бронза, металл-полиэтилен и другие).
Со временем, материал, который мягче истирается и возникает люфт и деталь требует замены (как правило ее конструкция предусматривает замену). Подшипники скольжения используются в конструкциях недорогих педалей, и роликов заднего переключателя.
Такие подшипники требуют регулярной переборки и замену изношенных элементов.
