Как снять каретку с велосипеда, разобрать и поменять её?

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Инструменты для серьезного ремонта

Узкоспециальные ключи, которыми пользуются мастера на велосипедных «СТО», называются съемниками. Стоят эти приспособления недешево и могут не окупиться, если велик долгое время не нуждается в ремонте. Однако неприятности могут настигнуть в самый неожиданный момент, мастерская далеко и добраться до нее проблематично. В этом случае и потребуется профессиональный инструментарий для выполнения качественного ремонта. Без них же не обойтись и тем, кто всегда обслуживает байк своими руками.

Перечень инструментов:

ключ для снятия педальных гаек;
кареточный съемник;
конусные ключи;
разъемник цепи;
выжимка шатунов;
съемник кассеты и хлыст.

Для замены педалей можно воспользоваться и обычным 15-миллиметровым ключом, чаще всего он и подходит для этой цели. Профессиональный вариант имеет малую толщину рожков, что позволит ему легко отцепить педали от шатунов даже при крошечных зазорах, что характерно для горного велосипеда.

Педальный съемник узкого сечения двусторонний

Съемник каретки – инструмент, который позволит заменить подшипники и кольца узла, заменить ось или поменять всю каретку, если она закрытого типа. Представляет собой шлицевую круглую деталь, которая входит в зацепление с внутренним «рисунком» каретки. Дополнительно используется и шатунный съемник, если они посажены на квадрат. Такое крепление шатунов применяют на значительной части моделей, однако на некоторых велосипедах выжимка не нужна. Поэтому перед покупкой стоит узнать, какой тип крепления шатунов к оси каретки.

Конусные ключи – специальные приспособления для разборки и регулировки подшипникового отсека втулок. Отметим, это касается только втулок на «насыпи». На деле же многие велосипеды уже перешли на закрытые промы.

Цепная выжимка – важный и нужный инструмент, позволяющий ремонтировать цепь даже в полевых условиях. Как известно, модель Галля представлена жестко сцепленными роликами, отделить которые под силу только выжимке. Ключ прост в эксплуатации, не требует усилий, им легко не только разомкнуть, но и закрыть цепь. Кстати, инструмент может понадобиться и на цепях с замочком в том случае, если она порвется или ее потребуется укоротить.

Разъемник цепи велосипеда в действии

Трансмиссия – та механическая часть, которая требует постоянного обслуживания и ремонта. Наибольшие хлопоты вызывает полная замена кассет. И если для снятия передних нужен будет тот же кареточный съемник, то для задних понадобится специальный инструмент – кассетник.

Съемник кассеты позволяет демонтировать систему звезд с оси втулки. Если звезды «сидят» на трещотке или выстроены обычной кассетой, потребуются разные типы съемников. К инструменту в обязательном порядке добавляется разводник, которым вращается сам съемный ключ.

А выглядит кассетный съемник как обычная чашка

Набор дополняет хлыст – держатель звезд при раскручивании съемника с оси. Во время вращения нужно приложить серьезные усилия, что вызывает проворачивания звезд. Для их фиксации как раз используется хлыст. Кстати, колоссальный момент затяжки потребуется и во время сборки кассеты.

Набор гаечных и шестигранных ключей, включая съемники, позволит самостоятельно проводить ремонт своего байка без помощи профессиональных мастерских. Бывалые велосипедисты рекомендуют брать с собой весь инструментарий на дальние велопутешествия. Наличие в рюкзаке той же выжимки цепи или ключа необходимого размера поможет оперативно устранить неполадку и продолжить путь.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места. Затем при помощи специального съемника снимаем саму каретку

В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ

Иначе он или сама чаша могут быть повреждены

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

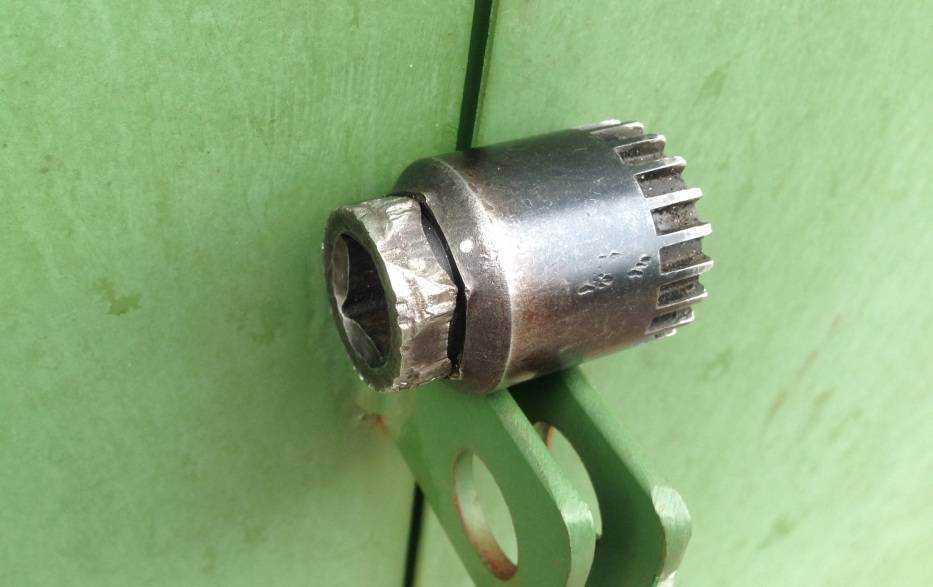

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

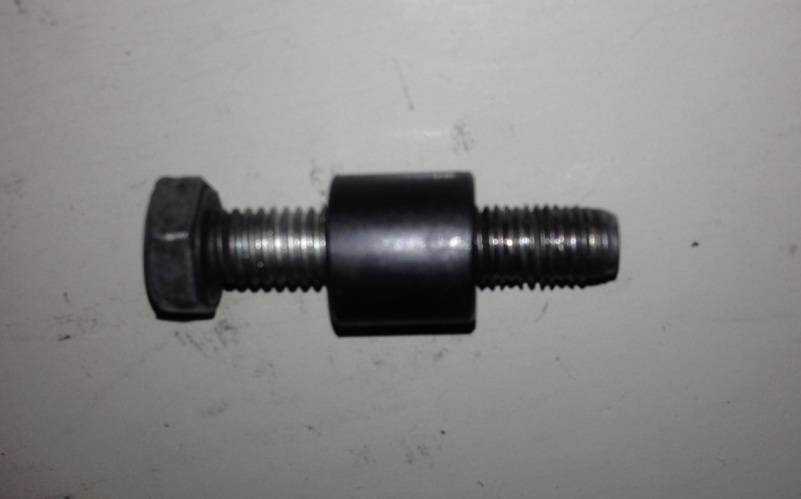

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

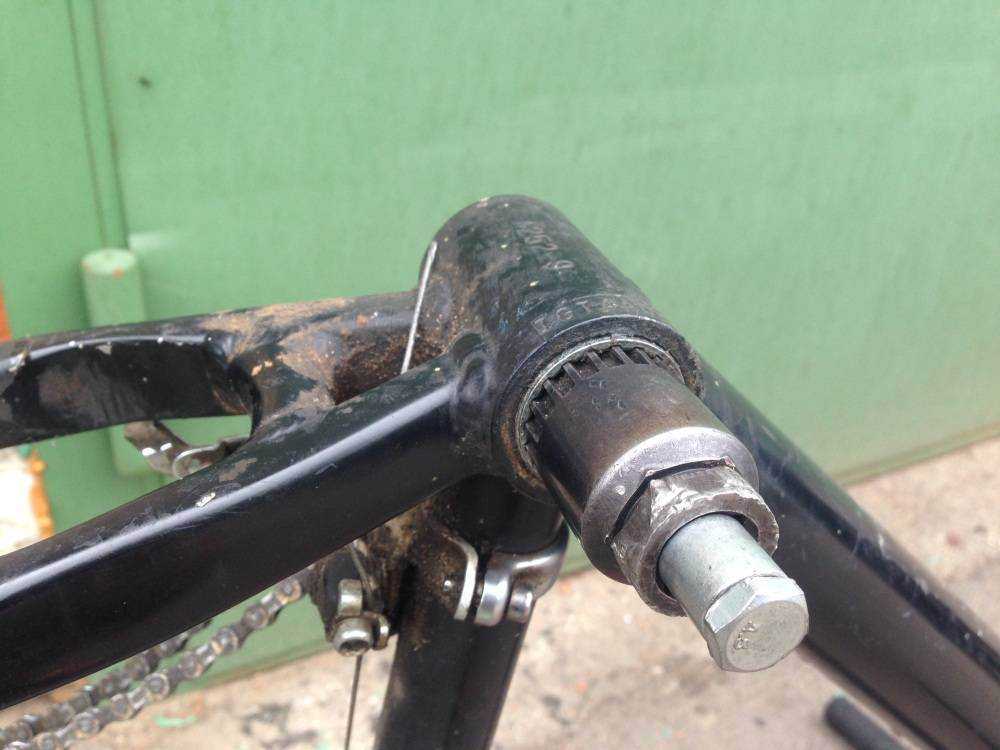

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

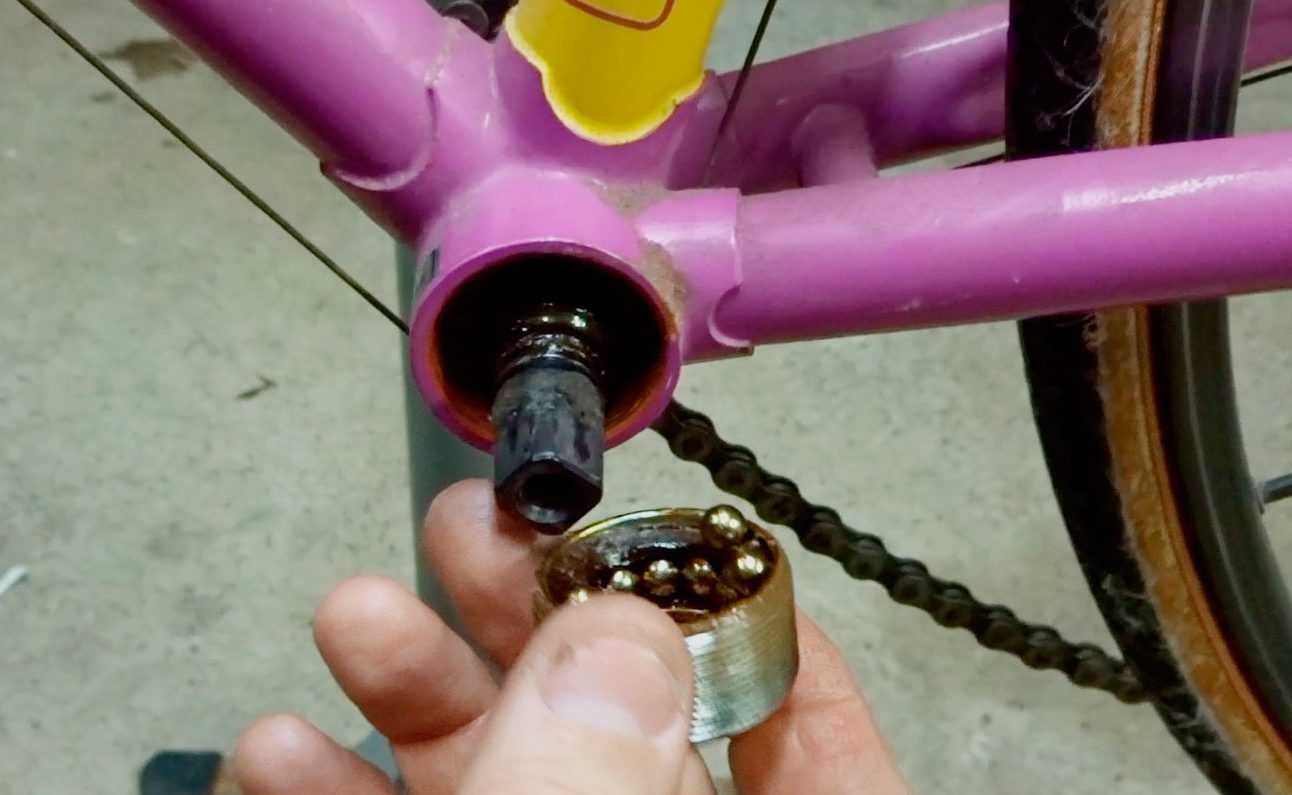

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

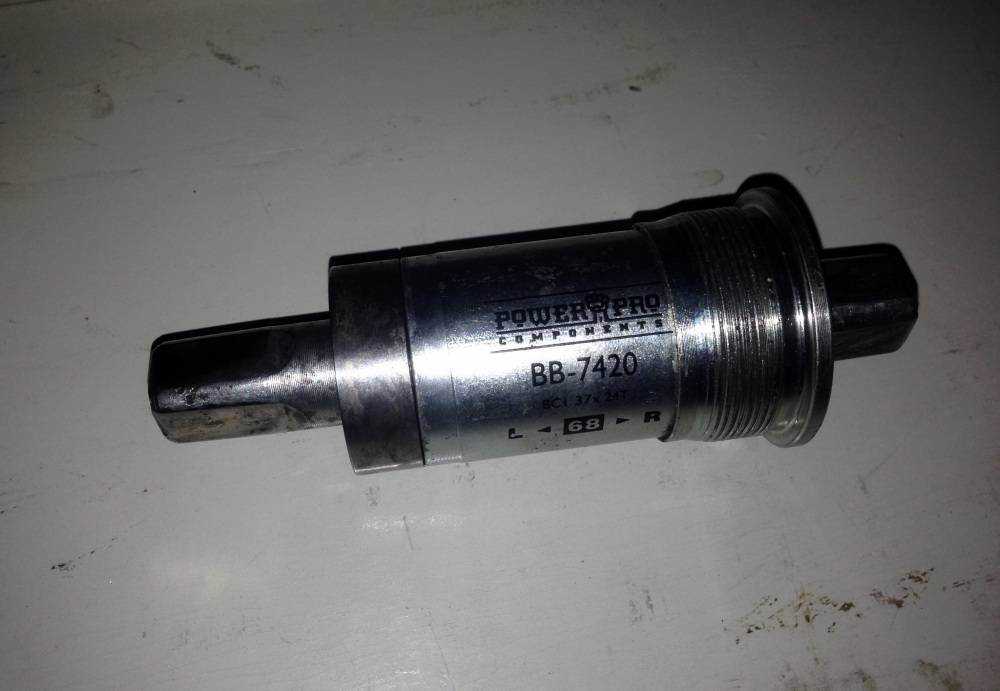

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Ремонт без инструментов – это возможно

У обычных пользователей вряд ли где-то завалялся съемник шатунов, особенно для Octalink, хоть и стоит он копейки. Но рано или поздно наступит момент, когда либо система, либо каретка придут в негодность и потребуют срочной замены. При наличии необходимых инструментов, замена этих запчастей осуществляется за 10-15 минут.

Самый простой способ снять шатуны с велосипеда без съемника, как было упомянуто выше, – с помощью молотка. Актуален он как для Octalink, так и для обычного квадрата. Последующие действия выглядят таким образом:

Снимите заглушки с шатунов, если они присутствуют.
Ключом на 13 мм, выкрутите кареточные болты. Во многих каретках на сегодняшний день установлены болты под шестигранник 6 мм.
Если вы не хотите визуально повредить велосипедные шатуны, оберните их несколькими слоями плотной ткани, картона, скотча или возьмите сосновый брусок в несколько сантиметров толщиной. В идеале, для такой необычной задачи подойдет киянка.
Переверните велосипед, уперев на руль и седло.
Начинайте простукивать по шатуну с умеренной силой с внутренней стороны, как можно ближе к оси. Можно время от времени ударять по шатуну с внешней стороны, чтобы хоть как-то его расшевелить.
В случае если конструкция спрессована очень плотно, можно попробовать точечно ударять с помощью стамески или бородка, приставленного к головке шатуна.

Обратите внимание: используя этот метод, вы можете повредить раму, кареточный узел или сам шатун. К тому же любой удар по звездам, скорее всего, деформирует их и сделает непригодными для использования

Стоит сказать, что снять прикипевшие шатуны бывает проблематично, даже имея съемник. Скорее всего, таким способом вы не сможете снять прикипевший велосипедный шатун, как бы не старались. Но не стоит отчаиваться, для таких случаев придумали другие способы.

Определение неисправности

О том, что каретка стала «глючить», можно узнать только при вращении педалей

Визуально проблемы узла определить трудно, поэтому лучше навострить уши и переместить внимание в область нижней части рамы. Слишком заслушиваться не стоит, особенно, если движетесь по оживленной дороге

Впрочем, если состояние каретки неважное, она о себе «прокричит» без промедлений. Неисправная каретка не даст быстро ехать на велосипеде

Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси)

Неисправная каретка не даст быстро ехать на велосипеде. Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси).

Окончательно проверить, действительно ли стоит разбирать каретку, можно методом «стоячей езды». Для этого надо немного разогнаться, привстать с сиденья и покрутить педали. При заклинивании кареточного механизма звуки и ухудшение хода педалей только усилятся.

Как выкрутить каретку без ключа?

Да, выкрутить каретку можно и без использования ключа, но на это уйдет больше времени чем обычно если конечно вы не являетесь профессиональным велосипедистом, который ежедневно тренируется в ремонте своего байка.

Способ откручивания безусловно будет отличаться от модели транспортного средства. В моделях, которые были 5-10 лет назад в самой каретке имелась гайка, которую можно было поддеть острым инструментов (плоская отвертка или же стамеска) и после этого можно было крутить руками.

Каретки, которые выглядят по аналогии с Hollowtech II можно открутить специальном инструментов который используют автомеханики при работе с машинным фильтром. С другими каретками все достаточно труднее так как вместо откручивания можно сбить все настройки и повредить само основание.

Обслуживание и устранение поломки

Своевременный ремонт каретки позволяет продлить срок эксплуатации механизма. Состояние элемента во многом зависит от количества грязи, проникшей внутрь конструкции. Даже незначительное количество посторонних веществ может стать причиной интенсивного износа.

При длительном использовании транспортного средства приходит в негодность подшипник. Незначительные дефекты могут негативно отразиться на качестве езды. Восстановить этот элемент довольно сложно, поэтому самым верным решением станет замена. После того как каретка была снята с велосипеда, проводят следующие манипуляции:

Оценивают состояние детали. Узлы проверяют на наличие дефектов, неисправностей, обязательно осматривают подшипник.
Оценивают состояние каретки, чашки с фиксатором. Даже незначительные недостатки этих элементов ускоряют износ всего механизма.
Моют изделие. Почистить поверхность можно любым растворителем, подойдет керосин. С обработкой подшипников придется повозиться. Грязь внутри каретки удаляют мягкой тканью, используют спрей.
Смазывают подшипник. Оптимальны составы с густой консистенцией: Солидол, Литол, моторное масло. Подходящее средство наносят тонким ровным слоем на подшипник для предотвращения перегрева и быстрого износа. Смазывают также вал — несущий элемент, который выдерживает высокие нагрузки в процессе эксплуатации транспортного средства.

Если на велосипед устанавливают новую каретку, механизм предварительно промывают, смазывают. Кареточный узел рамы проверяют на наличие повреждений, мусора. Если внутрь детали попадут опилки, стружки, камешки, это негативно повлияют на ход велосипеда. Концы оси справа и слева отличаются, главное — не перепутать, какой стороной крепится элемент.

Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Что такое каретка

Педали велосипеда крепятся к шатунам, а те, в свою очередь, вкручиваются в каретку. Последняя представляет собой вал, помещенный в специальную полость рамы – стакан. Как несложно догадаться, располагается элемент в нижней части велосипеда. Основное назначение каретки – соединение шатунов и их круговое движение в процессе педалирования.

На разные модели велосипедов устанавливаются разные каретки. Они отличаются по следующим параметрам:

Размер. Наибольшее распространение получили 68 мм узлы. Однако в профессиональной среде можно встретить длину вала 110 мм, 113 мм и 122,5 мм.
Ремонтопригодность. Картриджные не подлежат обслуживанию, при возникновении скрипа или люфта они заменяются на новые. Разборные подлежат обслуживанию: чистка с последующим нанесением свежего смазочного материала.
Материалы. Недорогие каретки могут иметь с одной стороны пластиковую чашку, которую легко сломать при разборке. Ниже укажем метод, который позволит избежать повреждения компонента в процессе снятия детали. Также большую роль играют сальники, которые уберегают подшипники от попадания влаги: чем они лучше, тем дольше не потребуется ремонт.

Разновидности съемников

Существуют несколько типов приспособлений:

Узел, состоящий из полого металлического цилиндра (головки). На его торцевой поверхности расположены рабочие зубья. На задней части корпуса съемника имеется 6-гранный выступ под гаечный ключ; предусмотрено дополнительное отверстие под квадрат, обеспечивающее центрирование приспособления относительно оси резьбовой втулки. Упрощенный съемник без 4-гранного канала при приложении усилия срывается и сминает выступы на чашке каретки, затрудняя ремонт узла.
Штампованный из стального листа инструмент, состоящий из рабочей головки с профилированными выступами и рукоятки с резиновым защитным чехлом. Для отворачивания крепления картриджа не требуется дополнительного гаечного ключа: велосипедист прижимает съемник к гайке, одновременно прикладывая усилие к рычагу.
Регулируемый ключ со сменными штифтами, рассчитанный на снятие кареток разных производителей. Металлические контактные стержни вворачиваются в рабочие губки инструмента; предусмотрен механизм плавной корректировки расстояния между штифтами. Рукоятка с защитным резиновым чехлом жестко соединена с захватом. Инструмент изготавливается по технологии штамповки.

Ключ шкивов универсальный.

Минимальный набор инструментов

Перечисленные ниже инструменты нужно не просто иметь дома, а по возможности брать с собой в дорогу.

Шестигранные ключи. Самый часто используемый инструмент для велосипеда. Он необходим для снятия многих навесных элементов, регулировки тормозов и скоростей велосипеда. Так как шестигранники используются очень часто, не стоит экономить на покупке этого инструмента. Дешевые шестигранники очень быстро стираются. Желательно, чтобы набор был компактный и многофункциональный, чтобы можно было взять его с собой. Также будет неплохо, если в наборе будут и отвертки (плоские и крестовые).
Семейный ключ. Эта стальная пластина со множеством разнокалиберных отверстий заменяет сразу несколько рожковых ключей и практически не занимает места. Если в пути понадобится открутить гайку, то такой ключ должен быть под рукой. Им не особо удобно пользоваться, поэтому это вариант на крайний случай. Дома или в гараже нужна полноценная замена.
Выжимка для цепи. Если у вас порвалась цепь, то этот нехитрый инструмент пригодится для того, чтобы укоротить её и вынуть поврежденные звенья. Актуально при выездах на значительные расстояния.
Монтажки для колёс. Бортировочные лопатки используются при установке и демонтаже покрышек. Они могут быть изготовлены из металла или пластика. Стоит захватить их на случай прокола, так как отвёртки не слишком подходят для этих целей и могут порвать камеру или повредить обод.
Набор для ремонта камеры. Одной из самых частых поломок является прокол колеса, поэтому стоит захватить запасную камеру, а также несколько заплаток, клей, насос, наждачную бумагу и какое-либо средство для обезжиривания поверхности.

Без перечисленных выше инструментов вам будет крайне затруднительно провести ремонт в полевых условиях.

Как пользоваться?

Пользоваться съемником каретки для ее извлечения довольно просто:

снимите шатуны при помощи съемника шатунов;
если каретка под квадрат, то начинать лучше с левой стороны;
сопоставьте шлицы съемника со шлицами на вашей каретке;
если съемник имеет центровочную ось, вкрутите ее в вал каретки;
выкрутите чашку каретки, затем повторите те же действия со второй стороны.

Помните, что на большинстве кареток справа нарезана правая резьба, а слева — левая. За исключение итальянок, где обе чашки с правой резьбой. У разных фирм разные инструменты. Возможно, вам понадобится дополнительный ключ, чтобы провернуть сам съемник каретки, а может, ваш съемник уже оборудован ручкой. Впрочем, каких-то очень сложных и непонятных моментов в использовании съемника нет, и разобраться с ним получится у каждого.

Этапы сборки

Алгоритм сборки узла:

Распаковать новую каретку и вставить деталь в стакан рамы в соответствии с маркировкой (на корпусе наносятся стрелки и информация, позволяющая определить левую и правую стороны узла).
Ввернуть кожух в стакан рамы ключом. При обнаружении заедания прикладывать дополнительное усилие запрещается, поскольку возможно повреждение резьбы.
Закрутить чашку, периодически проверяя легкость вращения вала и осевое биение.
Установить на место шатуны с педалями, а затем затянуть крепежные болты.
Проверить натяжение цепи и провернуть привод руками. Не допускаются осевой люфт и заклинивание. При обнаружении некорректной работы каретки произвести дополнительную регулировку натяжения шарикоподшипников.

Схема сборки зависит от производителя картриджа. Стандартные узлы состоят из корпуса с резьбовой втулкой и прижимной чашки. Для монтажа не требуется дополнительной оснастки.

Каретки Shimano состоят из центральной части и 2 втулок, которые требуется запрессовать в стакан рамы. Для установки применяют винтовой пресс Press Fit, состоящий из 2 симметричных металлических болванок и болта. Торцевые крышки равномерно прижимают чашки с подшипниками качения, обеспечивая корректную сборку узла.

Закручиваем болты.

Съемник шатунов (системы)

Инструмент для снятия системы не интегрированного типа с вала каретки. Как правило совмещает в себе две функции: сам съёмник и шестигранник для разборки педалей. Шатуны на валу каретки удерживаются болтом под внутренний шестигранник на 8 мм. Так как шатун плотно сидит на валу каретки и обычно «прикипает» к нему, то после после откручивания болта, чтобы снять шатун требуется съемник.

Конструктивно — это винт с двухсекционной головкой — грани под рожковый ключ и гнездовой ключ. На рожковый ключ навинчена гайка специальной формы с наружной и внутренней резьбой. Иногда к съёмнику дополнительно прилагается переходник для кареток шлицевых стандартов.

Съемник каретки

Шлицевой ключ для снятия и установки каретки велосипеда картриджного типа. Бывают двух видов: с осью для центровки и без неё. Чтобы установить или снять (особенно тяжело) каретку необходимо большое усилие и использование гаечного ключа большой длины (иногда для удлинения рычага применяют стальную трубу) или зажать съёмник в тиски.

Съемник кассеты

Шлицевой ключ для снятия и установки кассеты велосипеда. Съёмник кассеты также используется, чтобы снять крепёжные гайки тормозного диска типа Center lock и для демонтажа некоторых видов велосипедных вилок. Существуют три разновидности: стандартный, со штифтом (удобней в работе, но не годится для разборки вилок) и со встроенной ручкой (также удобный в работе, но большой и тяжёлый).

Съемник трещотки

Это шлицевой ключ для демонтажа и установки трещотки велосипеда. При вращении педалей велосипеда, соединение втулки и трещотки затягивается, поэтому необходимо приложить большое усилие, чтобы её открутить. Она откручивается против часовой стрелки — обычная правая резьба, лучше использовать разводной длинный ключ. Если покрышка не снята и накачана, то колесо при снятии проще удержать. Съемники трещотки и съёмник кассеты не совместимые между собой, хотя и похожи внешне.
