Велосипедные шатуны и какие они бывают

В каких ситуациях может потребоваться демонтаж шатуна?

Шатун представляет собой довольно простую деталь, которая не нуждается в особом обслуживании и уходе. Замена компонента чаще всего производится по причине механического повреждения. Необходимость снятия может возникнуть также, когда необходимо получить свободный доступ к каретке, выполнить регулировку либо промывку системы.

Нередко после езды в дождливую погоду в области каретки возникают неприятные скрипы, причиной которых выступает попадание песка и загрязнений в узловой механизм. В данном случае может потребоваться снятие шатуна для очистки посадочного места.

В целом же сам по себе шатун не демонтируется. Для этого прибегают к эксплуатации специального съемника либо применению импровизированных способов, которые будут рассмотрены далее.

Что из себя представляет шатун

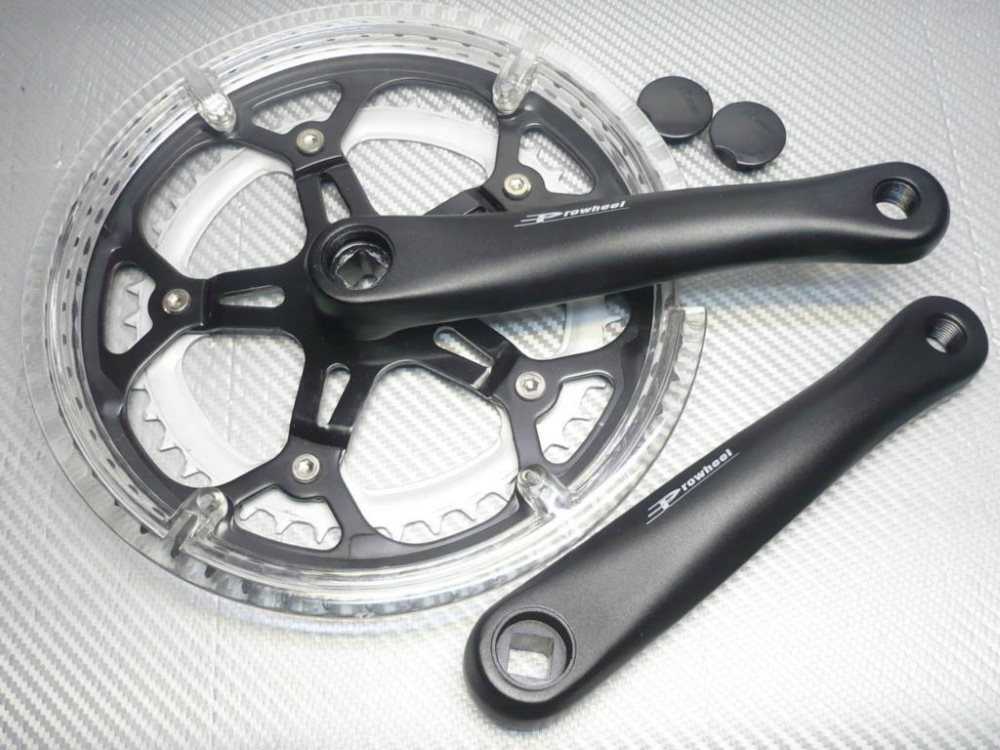

Велосипедный шатун — это рычаг из металла, на стержне которого расположены большая и малая головки. Существуют такие виды детали:

  • Однокомпонентные. Это единая конструкция — левая, правая деталь, ось. Однокомпонентные отличаются большой прочностью, простотой в обслуживании, но довольно тяжёлые.
  • Двухкомпонентные. В этой системе ведущая звезда, правый шатун и ось соединены, а левый присоединён с помощью отдельной гайки.
  • Трёхсоставные. Самая распространённая конструкция. Её составляющие: ось, левый элемент и правый, совместно со звёздочкой.

В качестве креплений у этой детали могут быть шлиц или квадрат, который используют в спортивных дорогих байках. Можно встретить также новейшую разработку — роторную систему.

Порядок демонтажа

  1. Откручиваем заглушку. Для этой цели можно использовать обычную отвёртку.
  2. Вывинчиваем болт/гайку, с помощью которой шатун притягивается к каретке, извлекаем шайбу. Делать это можно накидным ключом или шестигранником на 8 (если квадратное соединение), или на 10 (если шлицевое соединение).
  3. С помощью съёмника полностью выворачиваем внутренний винт. Ввинчиваем его в шатун. Полностью до упора закручиваем, чтобы не сорвать и не повредить резьбу.
  4. Закручиваем внутренний винт съёмника гаечным ключом. С помощью него вы закрутите винт по часовой стрелке и заметите, как сместился шатун с точки.
  5. Откручиваем инструмент. Нужно в меру усердствовать, чтоб избежать срыва резьбы, что усложнит демонтаж. В таких случаях смажьте соединение или взбрызните аэрозоль WD-40. Аэрозоль отлично растворяет остатки грязи и облегчает процесс, после которого можно повторить попытку. Вместо WD-40 можете воспользоваться тормозной жидкостью БСК.

Каким способом крепятся шатуны

Разберёмся, какими способами крепят рычаги к оси каретки.

  • Клиновидным штифтом. В современных моделях такое крепление практически не встречается, используется только для детских байков.
  • Квадратным торцом вала. Наиболее распространённое крепление. В этом способе на скошенных плоскостях квадратного сечения клином зафиксированы оба рычага. Подтянуть рычаг на клине можно с помощью винта или гайки. Для удобства в соединительных местах предусмотрены пыльники из пластмассы.
  • Шестигранным торцом вала. Похожий принцип с предыдущим способом.
  • Шлицевым соединением. В вале каретки делается сквозное отверстие по оси с преувеличенным диаметром, торцы вала имеют круглую форму. Шатуны крепятся крупным пустотелым болтом под шестигранник, снаружи предусмотрен пыльник.
  • С использованием интегрированной оси. Ось каретки и один шатун составляют единую деталь. Второй крепится любым из перечисленных выше способов.

Снятие и установка шатунов

При наличии нужных инструментов и опыта эту деталь можно поменять за 15 минут. Но если ни того, ни другого нет? Тогда есть проверенный способ, сдать свой байк в ближайшую мастерскую. Это надежно и не надо думать с каким усилием затягивать шатун.

Не бесплатно, но сделают все в лучшем виде. Многие умельцы пытаются сделать ремонт самостоятельно без инструментов, а просто подручными средствами. В итоге можно повредить не только деталь, но и кареточный узел и раму.

Причины для демонтажа

Основные причины для демонтажа:

  • замена изношенных звездочек (при разборной системе);
  • текущий ремонт каретки, его периодическая регулировка;
  • затягивание шатунов, процедура более эффективна со снятием;
  • механическое повреждение;
  • после дождя может попасть песок в шатун-вал.

Порядок действий

Эту процедуру придется осуществлять для затягивания или при износе звезд, поэтому это необходимо знать всем:

Снимаем или скручиваем пыльник.

Исходя из системы крепления, необходимо использовать подходящий съемник, скручиваем гайки. Если она не поддается или идет туго, используем смазку WD-40, жидкость БСК немного подождите.

Понадобится:

  • шлицевое соединение — шестигранник 10;
  • квадратное соединение — шестигранник 8;
  • накидной ключ —14.

Взять съемник, аккуратно вывернуть шатун, пока он не выдавится с каретки

Действуйте осторожно, не сорвите резьбу

Очищаем, хорошо смазываем, или если необходимо производим замену. Проверьте и убедитесь, что все надежно зафиксировано, в противном случае люфта во время поездки не избежать.

Установка производится в обратном порядке:

  • очистить все места соединения от грязи, смазать смазкой, но не много чтобы она не вылезла и не налипала на нее грязь;
  • на правый натяните цепь, затем наденьте деталь на ось, сначала с небольшим усилием закрутите винт, подтяните если нужно;
  • наденьте правый, не перепутайте местоположение;
  • установите заглушки и оденьте цепь на звездочку.

Не забываем:

  • квадратном соединении — необходимо убрать накладку-переходник;
  • шлицевом — накладку наоборот, необходимо надеть.

С каким усилием затягивать шатуны?

Производители всегда обозначают в спецификации числовое значение момента затяжки т.е. с каким усилием затягивать шатуны. Придерживайтесь только этого значения, ни больше ни меньше. Усилие затяжки болта 34–50 Н*м., но многое зависит от марки.

Чтобы соединения не расшатывались, их необходимо затягивать не слабо, но и не сильно, что бы не было деформации или обрыва крепежа. Усилие в резьбе можно по традиции охарактеризовать — моментом затяжки. Чтобы создать это усилие и повысить контроль, применяют динамометрический ключ (съёмник).

Чтобы не ошибиться в значимости момента затяжки, сделать их более точными нужно делать измерения на чистой резьбе. Потому что трения в резьбе могут существенно извратить данные динамометрического ключа. Если резьба не держится, при значении затяжки, прописанном в инструкции, стоит применить различные уплотнители резьбы.

Шатун — это деталь, на которую приходится одна из самых основных нагрузок при передвижении. Поэтому стоит всегда следить за его состоянием и вовремя менять изношенные запчасти. Главное знать с каким усилием затягивать шатун на велосипед.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт

Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?

Пошаговое руководство по съёму шатунов с велосипеда

Чтобы снять шатун с личного велосипеда, необходимо соблюдать приведённую последовательность.

  1. Вытаскивание либо же откручивание заглушки-пыльника. Определённая часть заглушек легко поддевается обычной отвёрткой, а есть такие, которые требуют выкручивания.
  2. Вывинчивание болта/гайки, притягивающей шатун прямо к каретке, с последующим извлечением шайбы, если таковая имеется. Процедура проводится накидным ключом преимущественно на 14. В качестве альтернативы можно воспользоваться шестигранником на 8 при условии квадратного соединения, а на 10 подойдёт при шлицевом соединении.
  3. Использование съёмника шатунов для полного выворачивания внутреннего винта.
  1. Ввинчивание съёмника в шатун. Производится полное закручивание съёмника. Если закрутить не до упора, высока вероятность срыва и повреждения резьбы.
  2. Закручивание внутреннего винта съёмника. Потребуется гаечный ключ, с помощью которого винт закручивается по часовой стрелке. Будет заметно смещение шатуна с точки.
  3. Как только удалось снять шатун, производится откручивание съёмника. При возникновении трудностей со съёмом шатуна, нет необходимости чересчур усердствовать, поскольку резьба сорвётся и демонтаж лишь усложнится. В этом случае целесообразно замаслить соединение или забрызгать его аэрозолю WD-40, после чего повторить попытку.

За неимением съёмника шатунов допускается прибегнуть к отвинчиванию болтов, стягивающих шатун с кареткой. Без деталей можно проехать некоторые сотни метров. Столь короткое путешествие способствует лёгкому съёму шатуна. Остаётся лишь постучать по нему деревянным бруском или палкой. Иногда используют другой метод: соединительную часть шатуна с кареткой несколько нагревают. Использовать горелки запрещено, поскольку повредится шатун. Нагревание производится заливанием горячей воды.

Со статьей читают

Как снять и поменять кассету с заднего колеса велосипеда

закрыть
открыть
x

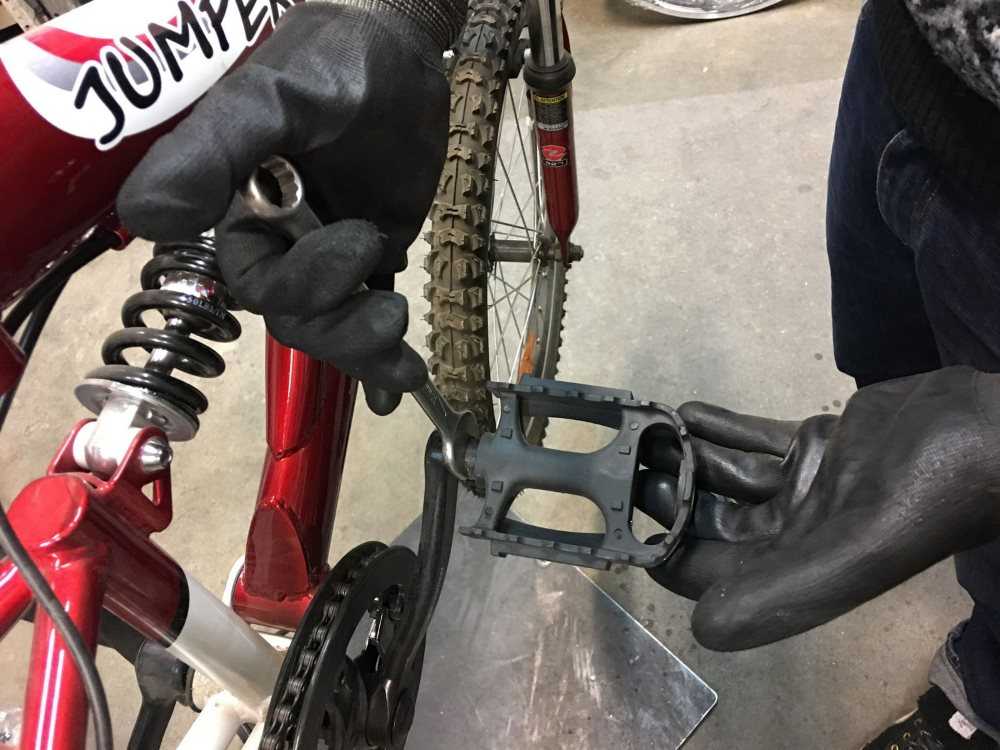

Если возникает надобность в съёме педалей, сначала откручивают именно их, а затем шатун.

Пошаговая инструкция

Лучше придерживаться алгоритма, дабы не усугубить ситуацию:

  1. Открутить заглушку с помощью обычной отвертки.
  2. Открутить болт, который удерживает шатун на каретке.
  3. Место сопряжения вала с шатуном сбрызнуть WD-40 или обычной тормозной жидкостью. Это облегчит процесс отсоединения деталей.
  4. Важный момент: убедитесь, что шток съемника меньше диаметра четырехгранника, на который надет шатун. В противном случае ваша операция потерпит поражение – вы просто сорвете резьбу.
  5. Если все в порядке, ввинчиваем съемник в шатун до максимально возможного предела, следя за тем, чтобы шток съемника был вывинчен.
  6. Плавно закручиваем болт съемника с помощью гаечного ключа. Закручивая винт по часовой стрелке, можно заметить, как шатун сместился с «насиженного места».
  7. Откручиваем рабочий инструмент.

Прикладывать слишком много усилий не стоит – резьбу можно повредить одним неверным движением. Если элементы прикипели друг к другу, лучше еще раз замочить их в специальных составах, чтобы облегчить процесс съема.

Демонтаж шатуна без съемника

Если специального инструмента под рукой не оказалось, используем народную мудрость и смекалку, чтобы решить проблему. Алгоритм действий следующий:

  1. Отвинтить болты, которые стягивают рычаг с кареткой.
  2. Проехать небольшое расстояние без деталей.
  3. Постучать по шатуну твердыми тупым предметом (деревянным молотком, например).

По идее, шатун должен легко сниматься после этого. Некоторые советуют нагреть место сопряжения с кареткой горячей водой.

Есть еще парочка способов, позволяющих демонтировать шатун без съемника:

  • Вариант первый – с использованием кувалды и тряпки темного цвета. Вероятность успеха – 2%. Применяя данные «аксессуары», легко повредить подшипники каретки. Это, конечно, не смертельно, но неприятно, если к ремонту прибавится еще одна работа.
  • Вариант второй – с использованием WD-40. Вероятность успеха – 35%. Тщательно сбрызнуть место крепления и сделать чашечку ароматного кофе. Как только сделан последний глоток, выехать на прогулку с открученными болтами. Во время катания нужно максимально нагружать шатуны. Должно сработать.
  • Вариант третий – с использованием болгарки. Вероятность успеха – 100%. Берем инструмент и надпиливаем втулку шатуна. Далее с помощью пробоя и молотка отправляем деталь в мир иной.
  • Вариант четвертый – с помощью совета опытного велосипедиста. Вероятность успеха – 100%. Ничего не делаем, а едем в ближайший магазин с запчастями для велосипеда и покупаем съемник.

Надо сказать, что инструмент этот в хозяйстве пригодится, и не один раз. Поэтому приобрести его все-таки стоит, если вы сами предпочитаете заниматься ремонтом своего железного коня.

Применение съемника

Специальное приспособление, которое предназначено для демонтажа трудносъемных деталей называют съемником. Это и ежу понятно. В нашем случае, для снятия шатуна с вала каретки велосипеда. Выглядит он так.

Такой вид съемника шатунов предусматривает возможность для снятия также и педали.

Шатун на валу удерживается мощным болтом с размером головки 8мм. Отвинтить болт не представляет никакого труда. Но сложность в том, что шатун сидит на валу с небольшим натягом и имеет конусообразную посадку. Очень часто в мокрую погоду вода и грязь проникают в место сопряжения шатуна и вала. Тогда он прикипает к валу и снять шатун практически невозможно. Но у нас в инструментарии, конечно же, имеется съемник для шатунов, который представляет собой сложную токарную деталь – винт с двухуровневой головкой под рожковый ключ и гнездовой. На винт навинчена хитрая гайка с наружной и внутренней резьбой. Долго объяснять, а на фотографии все предельно понятно.

Снимаем шатун без съёмника

Для снятия шатунов велосипеда без съёмника рекомендуем отвинтить болты, которые стягивают рычаг с кареткой и проехать небольшое расстояние без деталей. Благодаря этому вы сможете с лёгкостью открепить шатун. Постучите по нему каким-либо тупым предметом, например, деревянным. Есть ещё один метод. Часть соединения детали с кареткой нужно нагреть горячей водой. Это поможет отмокнуть грязи и пыли и конструкция снимется проще. Нельзя использовать горелки, поскольку деталь повредится. При съёме педалей своя хитрость. Сначала открутите именно педали, а затем и шатун.

Снятый велошатун с педалью

Снимать шатуны с велосипеда со съёмником или без него — вопрос ситуации и вашего выбора. Как ни крути, с инструментом работать будет эффективнее и комфортнее. Используйте наши рекомендации, так как это поможет с лёгкостью снять шатун с вашего велосипеда — как со съёмником, так и, в экстренных ситуациях, без него.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Как правильно снять, разобрать и установить кассету велосипеда. Разновидности кассет, их обслуживание и ремонт. Последовательность демонтажа и установка кассеты на велосипед.

Как правильно снимать, разбирать и монтировать на место заднее ведущее колесо. Последовательность демонтажа и установка заднего колеса.

Типы шатунов и кареточных механизмов

Это — стандарт OCTALINK. На каретках такого типа ось имеет круглое сечение, а на концах оси имеются 8 выступов. Каретками и шатунами такого типа оснащаются велосипеды верхнего и среднего ценового диапазона. Этот тип шатунов используется на дорогих горных и шоссейных велосипедах. (в частности, для SHIMANO — на оборудовании DEORE LX / XT и XTR, хотя в последнее время все чаще применяется в компонентах средней ценовой категории) Шатуны притягиваются специальным полым болтом, под внутренний шестигранник на 10, и защищаются снаружи от грязи пыльниками. Пыльник просто ввинчивается в шатун. Ось каретки сделана полой, и поэтому традиционные съемники не работают — им просто не во что упираться. Надо применять специальный съемник
Это — шатун традиционной конструкции. Этот тип шатунов используется на велосипедах среднего ценового диапазона. (для SHIMANO — на оборудовании DEORE, ALIVIO, ACERA). Хотя на новом оборудовании этих классов начали применять OCTALINK. Шатуны притягиваются винтом, который вворачивается в ось.Винт имеет головку под внутренний шестигранник 8 мм. На винт надет пластмассовый пыльник
Часто встречается и такая разновидность шатунов. От предыдущей конструкции отличается только тем, что винт, притягивающий шатун, находится под пробкой — пыльником. Шатуны притягиваются болтом, который вворачивается в ось. Болт можно отвернуть накидным ключом на 14. Конец оси каретки закрывается пластмассовым пыльником. На этой фотографии пыльник снят.
Эта разновидность шатунов часто используется на недорогих велосипедах. Здесь ось каретки тоже имеет квадратные сечения на концах. Но здесь шатуны притягиваются не винтом, а гайкой. Гайка обычно находится под пыльником.

Существуют и другие типы шатунов. Например, на новом оборудовании SHIMANO (в частности, группы XTR2003 и SAINT) каретка выполнена в виде моноблока, когда правый шатун конструктивно объединен с осью каретки. Для обслуживания такой каретки и шатунов необходим специальный инструмент.

Съемник шатунов (съемник системы) — инструмент, позволяющий снимать систему с вала каретки неинтегрированного типа. Обычно совмещает две функции: шестигранник для разборки педалей-топталок и собственно съемник.

Шатуны удерживаются на валу каретки болтом под внутренний шестигранник 8 мм Но только отвинтить болт недостаточно, поскольку шатун сидит с натягом на валу каретки и иногда «прикипает», поэтому требуется специальный съемник. Он представляет собой винт с двухсекционной головкой (гнездовой ключ и грани под рожковый ключ), на который навинчена гайка особой формы с внутренней и наружней резьбой. Часто к съемнику прилагается переходник для использования с каретками шлицевых стандартов

Какие бывают шатуны для велосипеда и как они крепятся

Шатун в велосипеде является неотъемлемой частью механизма, с мощью которого преобразовывается возвратно-поступательное движение во вращение заднего колеса. Отдельно шатун работать не может, он должен быть сроднен со звездочками, кареткой и рамой велосипеда. Чаще всего одна ведущая звезда или кассета звездочек неразделимо соединена с правым рычагом. Так делается у недорогих двухколесников. Может быть и по-другому. На дорогих велосипедах передние звездочки можно открутить от системы шатунов для замены, когда их зубья становятся слишком изношенными.

У большинства велосипедистов нет возможности на своем транспорте заменить только источенные до предела звездочки, приходится снимать все сразу. Затем нужно покупать шатуны на велосипед вместе с передними звездами. Хотя сами шатуны теряют работоспособность редко, только в случае аварии изгибаются, переламываются, разнашиваются посадочные места на них.

Покупая рычаги педалей, следует знать, что существует несколько непохожих типов кареток, у которых различные способы крепежа к концам вала. В этом нет ничего сложного — просто нужно взять с собой образец. Также, при необходимости, в продаже несложно найти кареточный узел в сборе с шатунами.

Комментарии (1)

Здесь вы можете заказать копию любого сайта под ключ, недорого и качественно, при этом не тратя свое время на различные программы и фриланс-сервисы.

Клонированию подлежат сайты как на конструкторах, так и на движках: — Tilda (Тильда) — Wix (Викс) — Joomla (Джумла) — WordPress (Вордпресс) — Bitrix (Битрикс) и т.д. телефон 8-996-725-20-75 звоните пишите viber watsapp Копируются не только одностраничные сайты на подобии Landing Page, но и многостраничные. Создается полная копия сайта и настраиваются формы для отправки заявок и сообщений. Кроме того, подключается админка (админ панель), позволяющая редактировать код сайта, изменять текст, загружать изображения и документы.

Здесь вы получите весь комплекс услуг по копированию, разработке и продвижению сайта в Яндексе и Google.

Хотите узнать сколько стоит сделать копию сайта? напишите нам 8-996-725-20-75 звоните пишите viber watsapp

Что такое шатун.

Шатун ДВС — это простая конструкционная механическая деталь или, как его еще называют, тяговое дышло, соединяющее поршень посредством поршневого пальца и коленвала посредством шатунной шейки.


Чтобы не менять шатуны каждый раз, когда выполняют капитальный ремонт ДВС, в местах крепления используются специальный быстросъемные вкладыши (подшипники скольжения) с антифрикционными слоями.

Бывают также, по конструкционной особенности, шатуны залитые баббитом. В таких шатунах зазор регулируется выемками пластин половинками шатунов. Такие шатуны, в основном устанавливаются в компрессорах и тихоходных двигателях внутреннего сгорания.

Бывают шатуны из алюминия. Такие шатуны без защитного антифрикционного слоя и не подлежат ремонту. Устанавливаются в пусковых двигателях.

Во всех двигателях внутреннего сгорания, в которых есть поршни и коленчатый вал, устанавливаются шатуны, кроме мотора Баландина (вместо шатуна для передачи движения используется ползунок).

Способы крепления на валу каретки

Применяется достаточно большое количество различных способов крепления на валу каретки.

Наибольшее распространение получили:

  1. Штифт клиновидной формы применялся на протяжении длительного периода, встречается исключительно на детских велосипедах.
  2. Вал с торцом квадратной формы. Этот вариант встречается крайне часто, клин изготавливается с квадратным сечением. Затяжка проводится при применении винта или гайки. Повысить надежность соединения можно за счет специального пыльника, который изготавливается из пластмассы.
  3. Торец с шестигранной формой также изготавливается со специальным скосом. Обеспечить заклинивание можно за счет шатуна.
  4. Шлицевой метод соединения. Этот стандарт получил название OctaLink. Вал каретки делают со сквозным отверстием, затягивание проводится за счет большого полого болта. Стоит учитывать, что в подобном случае применить традиционный съемник не получится.

От способа крепления зависит длительность службы конструкции. Кроме этого, от этого зависит то, какой съемный инструмент требуется при монтаже.

Как снять шатуны с велосипеда

Снятие шатунов с велосипеда. Зачем это может понадобиться?

  • чтобы их заменить (в случае поломки, например),
  • чтобы добраться до каретки (для её замены, ремонта или смазки),
  • чтобы убрать скрип (иногда песок попадает в места соединения шатуна с осью каретки).

Хотя шатуны — одна из самых загруженных деталей велосипеда, у них простая форма, они не требуют никакой настройки и регулировки, поэтому сложностей со съёмом и установкой обычно не возникает. Полностью снимать цепь для снятия шатунов, кстати, не обязательно, достаточно скинуть её с передних звёздочек.

Обратите внимание, что на недорогих велосипедах блок передних звёздочек может составлять единое целое с шатуном, поэтому при замене звёзд придётся менять оба шатуна. На других велосипедах звёзды и шатуны можно менять независимо друг от друга

Также важно отметить, что нельзя просто так взять и купить первый попавшийся шатун. Во-первых, существует несколько видов кареток, отличающихся типом оси, поэтому выбирайте совместимые

Во-вторых, шатуны выпускаются разной длины (разница ≈1,5 см). Чем он короче, тем сложнее будет педалировать (так как сокращается плечо рычага), а чем он длиннее, тем сложнее будет ехать по неровной дороге (педаль в нижнем положении может биться об землю).

Как снять шатуны с креплением клином

Для начала разберём самое примитивное крепление — клином. С ним вы наверняка знакомы с детства — на советских и российских хардтейлах типа «Десна» шатуны крепились именно так. Сейчас такой тип крепления тоже применяется, как правило, на моделях низкой ценовой категории. Снять с оси шатун, закреплённый клином, очень просто — просто откручиваете гайку и выбиваете клин (удары лучше наносить через дощечку, чтобы не повредить его, в противном случае лучше заменить испорченный клин на новый). Когда будете ставить шатун на место, то правильно его сориентируйте и закрепите достаточно жёстко (чтобы не было люфта, который будет деформировать при езде и сам клин, и ось), но без излишнего усилия, чтобы, опять же, не повредить ось и клин.

Как снять шатуны с помощью съемника

Если же вы не видите никаких клиньев, это хорошо. Посмотрите на ось каретки — в том месте, где прикрепляются шатуны, вероятно, есть пластиковая или алюминиевая заглушка. Скорее всего, её нужно подковырнуть, чтобы извлечь, реже — открутить.

Под заглушкой находится болт (или гайка), которой шатун притягивается к оси каретки. Открутите его шестигранниками (реже может понадобиться торцевой ключ). Далее вам понадобится специальный инструмент — съёмник шатунов (он же съёмник системы). Он может продаваться отдельно или входить в набор инструментов для велосипеда.

Снятие шатунов без съёмника: сядьте на велосипед и прокатитесь на нём 200–300 метров. После этого крепление шатуна будет податливее. Есть вероятность, что шатун мог «прикипеть», особенно если он алюминиевый, поэтому — не жалейте смазки, а от нагрева, тем более горелкой, лучше воздержаться. В том случае, если специальный съёмник есть (именно той системы, которая у вас установлена), аккуратно вверните его в резьбу самих шатунов

Вворачивайте осторожно, чтобы не сорвать резьбу, она там достаточно мелкая. После этого, закручивая болт в самом съёмнике, вы постепенно стянете шатуны с оси каретки

Нелишним будет заметить, что, в отличие от педалей, резьба на обоих шатунах везде стандартная, правая.

Перед тем как установить шатуны, очень важно хорошо очистить все поверхности и покрыть их густой смазкой. Благодаря смазке шатун будет легче не только установить, но и снять его в следующий раз

Кроме того, этим вы устраните потенциальную возможность скрипа. И последняя рекомендация: следите, чтобы не было люфта — установите шатун как можно глубже и затяните крепления с большим (но не чрезмерным!) усилием.

В каких ситуациях может потребоваться демонтаж шатуна?

Шатун представляет собой довольно простую деталь, которая не нуждается в особом обслуживании и уходе. Замена компонента чаще всего производится по причине механического повреждения. Необходимость снятия может возникнуть также, когда необходимо получить свободный доступ к каретке, выполнить регулировку либо промывку системы.

Нередко после езды в дождливую погоду в области каретки возникают неприятные скрипы, причиной которых выступает попадание песка и загрязнений в узловой механизм. В данном случае может потребоваться снятие шатуна для очистки посадочного места.

В целом же сам по себе шатун не демонтируется. Для этого прибегают к эксплуатации специального съемника либо применению импровизированных способов, которые будут рассмотрены далее.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tuning Style
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
