Двухкоронная велосипедная вилка, из чего состоит, какие типы бывают, как ухаживать, производители

Как выбрать велосипедную вилку и на что смотреть

Про комфорт, и другой мир возможностей катания мы тоже уже говорили. Если вы просто катаетесь по парку и вас все устраивает, расти вы не хотите- чините эластомерку. Если у Вас уже стоит хорошая вилка, но хочется еще более хорошую – и вы не знаете, куда еще потратить денег- можете вложиться в апгрейд, но при этом вы должны четко понимать, что оно вам дает, и зачем вам облегчать велосипед на эти 200 грамм за N долларов.

Распространенные размеры велосипедных вилок

Если вы намерены участвовать в гонках, хорошая и дорогая вилка поможет вам в чем-то выиграть

Стиль катания: тут есть две опции: для езды и для более агрессивной езды с прыжками. В горах нужна хорошая вилка, на грунтах нужна хорошая вилка, при прыжках хорошая амортизация не заменима.  И техника. Если не уметь технично ездить- вилка не решает. Но если ее нет, технично ездить очень сложно. Поэтому, выбирая вилку, вы же, уже понимаете, где и как вы хотите ездить. Если еще не понимаете- берите хорошую вилку начального уровня, в случае чего- продадите и купите уже то, что вам надо.

Вес наездника: Если вы весите в рамках среднестатистической нормы- особых проблем не будет. Если вы легки и хрупки- вилки с воздушным поршнем дают возможность настроить вес под себя.

Если ваши 100 кг бодро перемещаются с большой скоростью вниз по камням, облегченные вилки с тонкими ногами не покупайте. Надо выбирать модели, которые имеют большой запас механической прочности.

Обычно, вилки рассчитаны на максимальное значение в 110 кг, поэтому, обязательно изучите эти параметры перед покупкой. Нужно брать толстые ноги, контролировать жесткость, правильно накачивать, главное, что бы она не пробивалась( ситуация, когда вилка вжимается полностью и в конце можно услышать характерный звук удара ног об неподвижные части, ситуация чревата тем, что можно повредить внутренности вилки, а ремонтировать ее сложно и дорого, и не всегда возможно).

Популярность и легкость в обслуживании: странный критерий, но пока, в наших условиях, дорогие вилки к нам завозят редко, а специалистов, которые могли бы их чинить- не так много. По этому, старайтесь выбирать популярные модели, таким образом вы гарантируете себе, что в случае чего найдете мастера который такую вилку видел и умеет, и запчасти к ней можно будет купить у нас в стране.

Словарь терминов

Воздушная пружина – вилка, использующая сжатый воздух, чтобы действовать как пружина. Оказывает сопротивление ударам.Пневморазгрузка – дополнительный воздух, улучшающий работу пружины.Анодирование – процесс, при котором образуется защитная оксидная пленка на поверхности металла. Такая пленка защищает металл от коррозии, хорошо удерживает краску.Пузырь – гибкая сумочка для демпфирующего масла.Продувочное отверстие — клапан, который только открывается, когда нагрузка на структуру слишком превышена.Нижний предел – полное сжатие амортизации.Арка – соединяющий мостик между двумя нижними ножками.Переходник – скользкие подшипниковые узлы внутри нижней части ножек, которая скользит верх и вниз.Картриджный подшипник – отсек, обычно используемый в вилках, чтобы сохранить масло демпфирования изолированным от смазочного масла и минимизировать загрязнение от грязи и воздуха, контролируя консистенцию.Кавитация — воздушная яма или пустота в масле, вызывающая внезапную остановку демпфирования.Круговорот – маршрут, по которому идет масло демпфирования через клапаны и отверстия.Пружина – обмоточная металлическая пружина.Сжатие – сокращение вилки, поглощающее удар.Демпфирование – цепь клапана, в котором пропускается масло, когда вилка сжимается и расправляется. Это уменьшает силу удара.Погружение – амортизация, идущая вниз через сжатия без потребления энергии.Позиция чувствительного демпфирования — демпфирование, которое изменяется, когда вилка проходит через свой ход.Стук — любая слабость или колебание в вилке.

Нагрузка — сила, переданная в вилку камнями, приземлениями, и т.д.Платформа — медленное сжатие демпфирования, которое ‘сдувает’ нагрузку, чтобы управлять вилкой.Пренагрузка – дополнительное давление, оказанное на пружину, чтобы вилка двигалась.Дисковый тормоз – легко регулируемый тормоз двумя неподвижными колодками. Зазор вилки – характеристика вилки, влияющая на маневренность велосипеда. Чем меньше зазор, тем лучше маневренность.Наконечник пера вилки – кусок металла, где располагается ось колеса.Уход вилки – расстояние между точкой соприкосновения переднего колеса до точки соприкосновения с землей.Ход – максимальное вертикальное расстояние, на которое вилка может сжаться при поглощении удара.Прилипание – трение между верхней и нижней частью ног вилки, поглощающее удары.Подпорка – трубы в верхней части вилки, по которым скользят ноги вверх и вниз. Разные производители используют разное покрытие, чтобы предотвратить трение.Отскок (отбой) – регулировка вилки, используемая при разных типах езды. На асфальте его нужно закручивать, чтобы вилка сильно не вибрировала. А на грунтовых дорогах – откручивать, чтобы вилка лучше справлялась с неровностями.

Обслуживание вилки

Снимаем

Снять переднюю вилку несложно.Есть всего два типа крепления:

Безрезьбовые — сейчас де-факто стандарт, который поддерживают все производители. Вынос руля держит верхний подшипник, якорь (расширяющаяся трубка), закреплённый выносом, входит в рулевую трубу вилки и закрепляется двумя винтами. Собственно, для снятия достаточно раскрутить два винта, и вся сборка практически не разбалтывается при использовании.

Безрезьбовое крепление вилки

Резьбовые — знакомые по старым и детским велосипедам механизмы, верхний подшипник зажимается с помощью гайки, конуса, шайбы с усиком и контргайки. Снимать ещё легче, но и зафиксировать надолго сложно, особенно при больших нагрузках — быстро появляется люфт.

Чистим

Установка заднего переключателя скоростей велосипеда

Все пыльники, кожухи и поверхности труб, которые работают во время движения, должны быть чистыми, потому постоянно проверяем их и приводим в порядок. Грязь на изоляции постепенно приводит к повреждениям, а через них уже начинается загрязнение внутреннего механизма с последующей поломкой.

При чистке важно заметить следующее: если в механизме вилки используется масло, оно ни в коем случае не должно оказываться снаружи. Если заметны подтёки масла, переднюю вилку срочно требуется ремонтировать

Дальнейшая эксплуатация, скорее всего, приведёт к поломке и полной замене.

Меняем

Замене подлежит три составляющих.

Во-первых, это масло. Смена сезона, стиля катания, любой ремонт и большая часть перенастроек — повод для смены масла. Масло рекомендуется подбирать фирменное, от производителя. Например, Marzocchi поставляют в Россию достаточно хорошо. В крупных городах приобрести его не составляет проблем. Тем не менее, вполне годится, хотя и не так хорошо, более вязкое масло для амортизаторов мотоциклов. Оно точно есть в любом регионе.

Ниппель для подкачки воздушного амортизатора

Во-вторых, это пружины. При активном катании, трюках, даунхилле пружины всё равно теряют свои свойства, их требуется менять. В зависимости от типа конструкции — замена от элементарной до «лабораторной» — здесь следует ориентироваться на рекомендации и инструкции от производителя.

Третьим элементом для «замены» является воздух. Подкачивать масляно-воздушные и воздушные вилки придётся немного реже, чем камеры. Благо, нет ничего сложного, главное — контролировать давление и знать, что делаешь.

Типы вилок

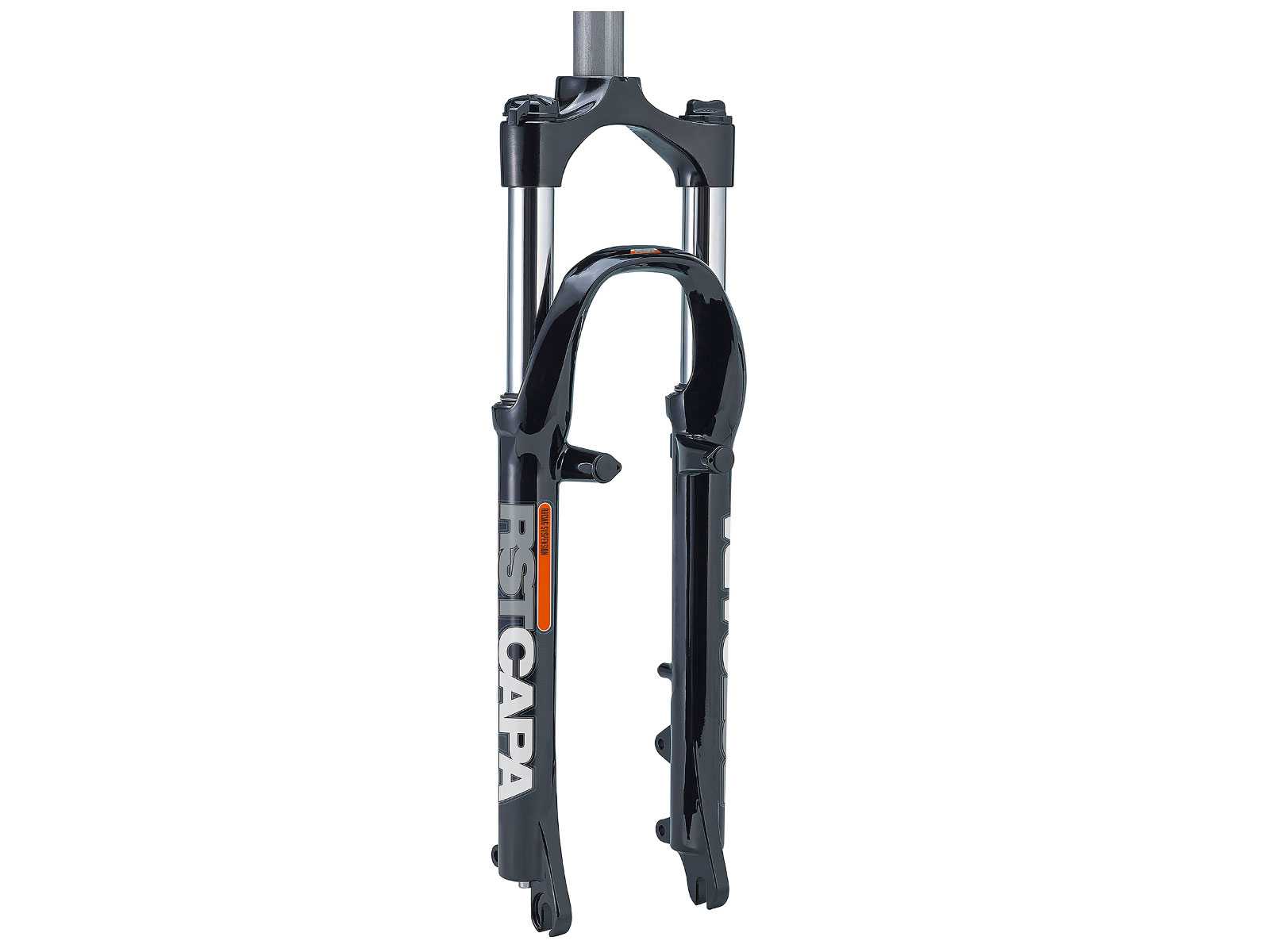

Пружинные

Базовый уровень амортизационных вилок. Ставятся на дешёвые модели велосипедов, и в рознице продаются по остаточному принципу. Они обычно используются в качестве запасных частей для ремонты. Из-за своей конструкции не выполняют роли демпфера, пропуская мелкие неровности в полном объёме.

В основе такой вилки — обычная пружина, закрытая в шатуне под резиновой или иной защитой. Обычно собирается достаточно грубо и в процессе эксплуатации портится от попадающей грязи. Возможности для обслуживания невелики — обычно только замена самой пружины. Настроек тоже не бывает, только блокировки.

Разобранная вилка пружинного типа

Рекомендуется для начального уровня или в ситуациях, когда другие варианты недоступны по финансовым или иным причинам.

Пружинно-эластомерные

Механикой не отличаются от предыдущих, но вместо пружины используется полимерный стержень, выполняющий функцию демпфера. К сожалению, всё зависит от свойств материала, но обычно они далеки от совершенства. Амортизационная функция ненамного заменяется демпферной, сохраняя общий низкий комфорт от использования вилки.

Пружинные и эластомерные передние вилки не рекомендуются для использования зимой, так как деградация свойств на низких температурах слишком сильна.

Воздушные

Конструкция с исключительно воздушной амортизацией очень выгодна и в плане стоимости, и в плане обслуживания. Сжатый воздух, накачиваемый насосом в герметичную камеру, работает и как амортизатор, и как очень хороший демпфер. Катание очень комфортное, сравнимое со многими более дорогими конструкциями, но в случае покупки горного велосипеда стоит выбирать более выносливый механизм.

Минус воздушных — подготовка и срок эксплуатации. Настройка производится только давлением в камере, поскольку она достаточно узка, подкачивать приходится очень часто, да и общий срок службы такого механизма, особенно при агрессивном катании, невелик.

Масляно-воздушные

В масляно-воздушных вилках функции амортизатора и демпфера разделяются между воздушной камерой и масляным картриджем. Если поведение воздушной «пружины» понятно и аналогично воздушной вилке, то от масляного блока зависит очень многое. Основной выбор идёт по строению картриджа и марке масла.

Разобранная вилка масляно-воздушного типа

Такой тип конструкции отлично подходит для кросс-кантри и постоянного катания, но пасует при больших нагрузках на горных спусках. Кроме того, срок службы ожидаемо ниже, чем у пружинных механизмов.

Масляно-пружинные

Признанный профессиональный тип передней вилки — устройство, сочетающее масляный картридж и стальную пружину. Именно такие вилки стоят на лучших спортивных велосипедах, но, в зависимости от стоимости, масляно-пружинные конструкции заменяются на масляно-воздушные.

Обычно возможности для настройки ниже, чем у воздушных, но пружина, особенно из современных материалов, позволяет работать очень долго и с требуемой жёсткостью.

И масло, и амортизационные пружины прошли огромный путь совершенствования и вместе дают наилучшее спортивное сочетание. На текущий момент возможных конкурентов велосипедная индустрия этой комбинации предложить не может.

Как ухаживать за амортизирующей вилкой?

Прежде всего, при активном использовании, каждую неделю нужно проводить проверки:

  • Какие — либо повреждения деталей.
  • Смазка деталей.
  • Проверка закрученности всех болтиков и мелких деталек.
  • Видимых повреждений и деформаций метала.

Так же, каждую неделю нужно отчищать и смазывать ножки, сальнички.Помимо этого, не забывайте обновлять масло, если конфигурация велосипеда предусматривает его наличие.

Таким образом, в зависимости от вида амортизирующей вилки, её целевое назначение может в корне измениться.Не забывайте ухаживать за своим транспортным средством, что бы получать максимальное удовольствие от поездки на нем.

Передние вилки для велосипедов по типам амортизаторов

Встречаются самые различные типы амортизационных вилок, конструкция во многом определяет эксплуатационные характеристики.

Наиболее распространены:

Пружинные модели

  • Эти вилки можно назвать базовыми, так как устанавливаются на дешевые модели велосипедов.
  • Конструктивные особенности определяют то, что амортизаторы подобного типа не могут гасить мелкие неровности.
  • Основа подобного изделия – пружина, которая закрыта в изолированном шатуне с защитой из резины.
  • Часто встречается ситуация, когда сборка подобного изделия проводится с низким качеством.
  • Распространенная проблема заключается в попадании грязи внутрь конструкции, что приводит к появлению коррозии и других дефектов.
  • Обслуживание предусматривает замену пружины, которая со временем теряет свои эксплуатационные характеристики.
  • Рекомендуется выбирать велосипед с этой вилкой в том случае, когда на другие не хватает средств

Пружинно-эластомерные модели

  • Отличаются от пружинных тем, что вместе классической пружины применяется полимерный стержень. Он способен гасить даже мелкие неровности.
  • Как показывает практика, только дорогостоящие вилки справляются со своей задачей, так как при изготовлении не всегда применяются качественные материалы.
  • Специалисты не рекомендуют использовать пружинную конструкцию в зимний период, так как низкая температура может привести к изменению основных свойств.

Воздушные модели

  • Считаются более выгодными в плане стоимости и обслуживания.
  • Особенность конструкции заключается в том, что в герметичную камеру накачивается воздух под большим давлением. За счет этого вилка способна гасить большие и мелкие неровности.
  • Катание на подобных велосипедах достаточно комфортное, однако конструкция не подходит для бездорожья.
  • Существенным недостатком можно назвать небольшой эксплуатационный срок, а также необходимость в периодическом обслуживании.
  • Как показывает практика, нужно периодически проводить подкачку воздуха в камеру, при агрессивном катании конструкция быстро изнашивается.

Масляно-воздушные модели

  • Считаются профессиональным предложением.
  • Конструкция характеризуется тем, что функция амортизатора и демпфера разделяется между масляным картриджем и воздушной камерой.
  • Характеристики вилки во многом зависят от типа применяемого масла, а также особенностей картриджа.
  • Конструкция идеально подходит для постоянного катания, однако не справляется с нагрузкой при спуске с больших гор.

Масляно-пружинные модели

  • Устанавливаются исключительно на профессиональных велосипедах.
  • Конструкция представлена сочетанием пружины и масляного картриджа.
  • Недостатком можно назвать относительно небольшой диапазон регулировок, в сравнении с воздушными.
  • Однако металлическая пружина обеспечивает условия для длительной службы.
  • В продаже встречается масло с особыми эксплуатационными характеристиками, его нужно периодически менять, особенно при использовании велосипеда при низкой температуре.

При выборе велосипеда рекомендуется уделить внимание именно типу вилки. Больше всего встречаются пружинные конструкции, на спортивных моделях масляно-пружинные модели

Внутреннее устройство

Пыльники

На дорогие вилки резиновые пыльники в форме гармошки не устанавливаются. На модели среднего и высшего класса устанавливаются неопреновые пыльники цельно с сальниками.

Сальники

Сальники – это детали препятствующие попаданию вовнутрь амовилки воды и грязи, тем самым сохраняя смазку в годном состоянии. Когда сальники повреждаются, тогда под них попадает грязь и песок, которые царапают ноги вилки.

Направляющие

Направляющие – пластмассовые тонкостенные втулки, которые установлены внутри штанов вилки. Они закрепляются внутри с помощью фиксирующих язычков.

Регулятор жесткости

Регулятор жесткости – болт внутри наружной гайки, который предварительно сжимает пружину в одной из ног вилки. Иначе он называется регулятором преднагрузки (preload). Механизм регулятора имеет простое устройство: внутри гайки находится полый стержень с наружной резьбой. Вращающее движение от ручки передается на стержень, которое преобразуется с каждым оборотом по резьбе в линейное перемещение стержня.

Блокиратор амортизации

Блокиратор амортизации – механизм в одной из ног вилки, который одним движение рычага превращает амовилку в обычную жесткую. Сам рычажок, у разных велосипедов, может переключаться непосредственно на вилке или дистанционно через трос соединенный с переключателем на руле.

Механизм блокировки состоит из двух частей: верхнего и нижнего ограничителя. Принцип работы блокировки простой: при переключении рычага, проворачивается верхний ограничитель, и при таком положении стержень нижнего ограничителя уже не может пройти в отверстие верхнего. Таким образом, при включенной блокировке амортизации, вилку заклинивает.

Пружины

В вилке горного велосипеда они нужны для преобразования энергии удара переднего колеса об препятствие в упругую деформацию металла.

В пружинных, пружинно-эластомерных, пружинно-масляных вилках установлены металлические витые пружины. Эта деталь велосипеда изготавливается из стали или титана.

В воздушных и воздушно-маслянных вилках роль пружины выполняет сжатый воздух. Для того чтобы сжатый воздух из закрытой камеры не стравливался, применяются дополнительные уплотнения в сальниках. Необходимые уплотнения увеличивают трение при рабочем ходе, поэтому воздушные веловилки имеют низкую чувствительность при гашении малых толчков. В дорогих моделях этого типа проблема чувствительности решается установкой дополнительной воздушной камеры.

Уплотнители воздушных вилок затвердевают на морозе и начинают понемногу стравливать воздух.

Демпфер

В амовилке он необходим для замедления отскока пружины после её сжатия. При резких отскоках вилки вверх нарушается сцепление переднего колеса с дорогой. К тому же постоянные толчки становятся причинной сильной усталости у велосипедиста и даже боли в руках. Демпфер снижает вредные удары при резком возврате амортизированной вилки в исходное состояние.

В пружинных и воздушных вилках демпфера нет. В них энергию сжатой пружины лишь несущественно снижает трение между ногами вилки и сальниками или направляющими.

В пружинно-эластомерных вилках используется эластомерный демпфер. Этот демпфер является куском мягкой пластмассы, который вставляется вовнутрь пружины. Когда пружина сжимается, вместе с ней сжимается мягкий пластик, при этом увеличиваясь в диаметре. При отскоке пружина не может быстро разжаться из-за удерживающего её демпфера.

Чтобы твердая металлическая пружина не разрушила вставленный в неё мягкий пластик, он должен быть покрыт густой смазкой. Смазка с эластомерного демпфера постоянно стирается пружиной в процессе эксплуатации.

В пружинно-маслянных и воздушно-маслянных демпфером является масло. Когда вилка движется вниз, масло быстро перетекает через открытый внутренний клапан. При возврате вверх, этот клапан закрывается, а масло медленно просачивается через маленькие отверстия. При этом энергия сжатой пружины переходит в тепловую энергию, которая рассеивается маслом.

Масляные демпферы различаются на три типа:

  • Открытая ванна. Масло находиться в обоих цилиндрах штанов вилки, и с обеих сторон устанавливаются клапаны.
  • Полуванна. Масло необходимое для работы лишь одного клапана находится в одной из ног вилки и не должно вытекать в её штаны.
  • Закрытый. Масляный демпфер изготовлен в виде герметичного неразборного картриджа. В этом изделии, кроме демпфера также собирается механизм блокировки амортизации.

Типоразмеры

Вилки принято различать по:

  • Поддерживаемому диаметру колеса. Самые распространённые на данный момент: для горных велосипедов 26″, 29″, 27.5″, для дорожных велосипедов 28″. (На самом деле ободья на 28″ и 29″ имеют одинаковый диаметр, но общий диаметр колеса горного велосипеда больше чем дорожного, за счёт более толстых покрышек.) В велотриале: 20″ , 24″ и 26″. На велосипедах BMX, складных и некоторых детских велосипедах — 20″.
  • Наличию/отсутствию амортизирующих элементов.
  • Ходу для амортизационных вилок. Чаще от 80 до 200 мм. Для фрирайда и даунхилла достигает 300 мм (Marzocchi Super Monster)
  • Типу крепления тормозов. Для дисковых это Internetional Standart (IS) и Post Mount (PM). Большинство современных вилок и тормозов имеют стандарт PM. Для ободных: стандартное крепление «под 2 болта», менее распространённое «под 4 болта» (используется в велотриале) и крепление «на 1 болт» для клещевых тормозов (устанавливаются на дорожные велосипеды).

Существует несколько стандартных диаметров штоков вилок, но самые популярные 1 дюйм — для дорожных велосипедов, 1 и 1/8 дюйма для горных велосипедов. В последнее время большое распространение получили вилки с конусными штоками, чаще всего 1,5 дюйма в нижней части штока и 1 и 1/8 дюйма в верхней.

Диаметр трубы вилки Стандарт Номинальный диаметр рулевой трубы рамы
1″/25.4 мм 1″ JIS 28.8 мм
1″ ISO 30.0 мм
1″ BMX/OPC 32.5 мм
11⁄8«/28.6 мм 11⁄8» standard, threaded and threadless 33.8 мм
IS 11⁄8« integrated 45×36 41.1 мм
Campagnolo „Hiddenset“ 45×45 41.9 мм
Zero Stack/ Internal 43.9 мм
11⁄4„/31.75 мм 11⁄4“ standard 36.8 мм
1.5»/ 38.1 мм 1.5″ standard 49.6 мм

Различают вилки с одной траверсой и двумя. У последних ноги (перья) продолжаются вверх после нижней траверсы, а выше рулевой колонки ноги и рулевая труба связываются вместе второй траверсой. Такое решение позволяет придать конструкции больше жёсткости, что необходимо в экстремальных дисциплинах, таких как даунхилл, или фрирайд. С другой стороны, вилки с двумя траверсами существенно более тяжёлые, а удлинённые ноги (перья) существенно ограничивают угол поворота руля.

Существуют также вилки с одной «ногой», такие, как Cannondale Lefty и USE SUB.

Разновидности и устройство вилок для велосипеда

Казалось бы, всем понятно, зачем необходима подвеска автомобилю, но далеко не все, особенно долго ездившие в детстве на советских велосипедах, понимают, зачем нужны велосипедные вилки.

Один из важных аргументов – это красота и стиль, ведь современные вилки выглядят очень внушительно, а правильная маркировка и хорошо подобранная к стилю катания модель произведут яркое впечатление на профессионалов, а уж эти девушки, которым так нравятся розовые расцветки штанин…

Конечно, это всё юмор. Амортизация очень важна по нескольким причинам:

  1. Удобство. Без тряски и постоянных ударов в руки катание намного комфортнее.
  2. Здоровье. Те же удары в руки, а в особенности, постоянная вибрация, передающаяся на запястья, может быть очень опасной при агрессивном и частом катании – наши суставы быстро стареют и начинают болеть от такой нестандартной нагрузки, им требуется защита.
  3. Управляемость. Подпружиненные движения на кочках, на поворотах – залог сохранения курса, так как амортизационная вилка для велосипеда принимает на себя те перегрузки, которые иначе бы ушли на колесо и привели к юзу.
  4. Экономия сил. «Проглатывая» мелкие неровности дороги, амортизатор принимает на себя те импульсы, которые гасили бы усилие велосипедиста по движению вперёд.

В итоге, необходимость установки амортизационных вилок сейчас понимается всеми, и лишь самые недорогие байки (а также и самые высокотехнологические, в силу совершенно иной компоновки) не оснащаются ими.

Плюсы и минусы

За более надёжную и долговечную вилку придётся доплатить порядка 3 тыс. рублей. Сумма немалая, но высокое качество не может стоить дёшево. Более того, в дополнение вы получаете ряд преимуществ, которыми не обладают низкопробные модели:

  • снижение ударно-вибрационной нагрузки, которая поступает на переднюю часть байка;
  • нейтрализация «тормозящего эффекта», который возникает во время прохождения дорожных неровностей;
  • улучшение управляемости;
  • увеличение срока службы целого ряда важных узлов конструкции;
  • сохранение высокой скорости на плохой дороге.

Согласитесь, что за такой набор преимуществ можно и переплатить. В этой бочке мёда не хватает ложки дёгтя. Список недостатков выглядит следующим образом:

  • большой вес, который может достигать 3 кг;
  • растрачивание энергии и скорости при раскачивании велосипеда.

Хорошая вилка снижает ударно-вибрационная нагрузку, нейтрализует «тормозящий эффект», улучшает управляемость и многое другое

Производители постоянно трудятся над усовершенствованием своей продукции, улучшением её характеристик и снижением существующих недостатков. Потому вилки становятся более лёгкими и могут настраиваться по усмотрению пользователя.

Регулировка вилки велосипеда

В зависимости от типа и качества вилки, количество ее регулировок может варьироваться. Так как в жестких моделях регулировать нечего, речь здесь идет сугубо про подрессоренные модели. Итак, рассмотрим основные регулировки вилки на велосипед:

  • Preload. С английского языка данный термин переводится как «предзагрузка». Масса велосипедистов бывает разной, а изначальная нагрузка на пружину у всех одинакова. Выставить ее можно с помощью этой регулировки.
  • Rebound. Данная регулировка позволяет задавать скорость восстановления (возврата) пружинного элемента в исходное состояние.
  • Compression. Этот тип настройки амортизатора противоположен предыдущему – задает скорость сжатия пружины.
  • Lockout. Дает возможность блокировки амортизатора. Эта регулировка очень полезна, так как она делает из подрессоренной вилки жесткую. Данная функция реализовывается разными путями. На самых дорогих вилках блокировка автоматически отключается при сильном ударе колеса о препятствие. Неавтоматические системы предполагают дезактивацию блокировки с помощью специального переключателя, выведенного через тросик на руль.
  • Длина хода амортизатора. Полезная регулировка для тех, кто эксплуатирует свой байк на разных дорогах и умеет ездить в разных стилях. Чем активнее езда и хуже дорога, тем более нужно выставлять ход вилки. Переключатели, отвечающие за такую настройку, как правило, устанавливаются на «ногах».

Велосипедная вилка

Передняя вилка – это продолжение рамы, и на нее возложен достаточно внушительный ряд функций:

  • удерживание переднего колеса;
  • осуществление поворота колеса на угол, соответствующий углу поворота руля;
  • принятие на себя нагрузок, возникающих при торможении велосипеда;
  • гашение вибраций, вызванных неровностями дорог.

Задние вилки используются достаточно редко, в основном, на горных велосипедах, предназначенных для определенного стиля езды, в частности для даунхилла.

Основная задача передней и задней вилки – это быть амортизатором (демпфером), то есть устройством, гасящим колебания и вибрации во время езды на велосипеде. От того, насколько эффективно вилка выполняет свою задачу, зависит ее стоимость и сложность конструкции.

Компоненты и терминология

В стандартном комплекте и амортизации вилка для велосипеда включает:

Трубку руля или шток – соединительный участок вилки, руля и рамы, как правило, производится по стандартным параметрам, бывает конусовидный и прямой.
Корона – деталь для соединения независимого участка. Может производиться с одной или несколькими деталями для соединения. Элемент всегда изготавливается из особо прочных сплавов, так как на него направляется основная не амортизационная нагрузка. Корону можно приспосабливать и под крепление дополнительных деталей и крыльев.
Нога или поршень – трубка проходящая под прессом в механизм амортизатора.
Штаны или внешний кожух амортизаторов с широким поршнем, который с одного конца оснащён дропаутом, а с другой скрепляет трубку руля.
Дропаут – кронштейн для прикрепления втулки заднего обода.

Вилки различаются и креплениями, всё зависит от предназначения велосипеда, фиксированные модели содержат только шток, корону, поршень и дропауты, двух коронные – вилку с двум коронами, а некоторые байки имеют единую конструкцию без второго поршня и половины штанов.

Основные детали

Условно переднюю вилку можно разделить на четыре составляющих блока:

  • амортизатор – часть, принимающая на себя основную нагрузку по амортизации неровностей и хода велосипеда, в части моделей это пружина, в другой – герметичная камера;
  • демпфер – амортизация мелких неровностей, которые должны быть отработаны быстро;
  • корпус – то, что несёт основную нагрузку: рулевая труба, внутренние трубы (шатуны), корона,соединяющая рулевую и внутренние трубы, ноги (нижний амортизационный блок, в который входят шатуны), горилла (перемычка, соединяющая ноги);
  • фурнитура – переключатели и настройки на короне, ногах, набор креплений для оси колеса и тормозов, пыльники и манжеты для защиты механизмов.

Названия частей передней вилки велосипеда

Данная структура немного изменяется в нестандартных компоновках вилки. Например, перевёрнутые передние вилки имеют шатуны, направленные вниз, и такая структура позволяет амортизировать больше мелких неровностей, но увеличивает вес и время на обслуживание — такой механизм быстрее загрязняется.
