Как отрегулировать карбюратор на скутере

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

• трубку Вентури;
• заслонку с иглой;
• поплавковую камеру;
• систему холостого хода;
• пусковой обогатитель;
• золотник;
• ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Настройка карбюратора в скутере Сузуки Сепия

Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор

Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике

В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

• силовая установка не развивает необходимую мощность под нагрузкой;
• при резком ускорении скутера чувствуются провалы в работе двигателя;
• холодный мотор тяжело запустить стартером после длительной стоянки;
• силовой агрегат скутера потребляет топливо в увеличенном количестве;
• отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
• двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

Регулировка качества смеси на скутере

Выше мы указали, что смесь может быть оптимальной, богатой или бедной. Так вот, производители определенной модели скутера рекомендуют использовать заданные пропорции, а значит рано или поздно придется проводить регулировку. На большинстве скутеров 4т имеется регулировочный винт, в противном случае процедура происходит при помощи иглы в дроссельной заслонке. Обогащение смеси происходит путем прокрутки винта по часовой стрелке, когда винт крутиться против часовой стрелки, смесь становиться бедной. Регулировка показателя на скутерах без винта качества смеси происходит путем увеличения или уменьшения высоты иглы.

Характеристика скутера Сузуки Адресс 110

Линейка скутеров японского бренда Suzuki представлена несколькими моделями, каждая из которых отличается определенными характеристиками и манерой езды. Одной из особенных моделей, которая получила сильное отличие в мощности двигателя можно назвать скутер Сузуки Адресс 110. И 110 в нем как раз объем двигателя. При небольших размерах, позиционировании как маленький скутер и простой конструкции производитель умудрился установить неплохие характеристики для мотора с возможностью разогнаться до скорости 100 км/час.

История возникновения

Разумеется, важно ознакомиться с появлением такой модели для более понятного восприятия. Suzuki Adress 110 впервые появился в 1986 году, считается одной из первых моделей японской компании

На те времени скутер считался лучшим по множеству параметров, а большая популярность была обусловлена вполне доступной стоимостью. Также популярность скутер набрал из-за современного дизайна, чем не могли похвастаться тогда конкуренты. Для города это был лучший представитель, надежный, маневренный и недорогой. В 1991 году производство решили приостановить.

Вскоре начиная с 1998 по 2003 год компания Сузуки снова начала производство скутера, который получил обновленный дизайн, новые характеристики и идеальным представителем скутеров средней кубатуры. Скорость и маневренность была увеличена за счет установки спортивного двигателя, работающего по известной 2-тактной технологии.

Технические характеристики

Главное преимущество скутера — его двигатель. На модели устанавливают мотор F129, который получил объем 113 куб.см., показатель мощности — 11 лошадок. Используется традиционная двухтактная система, 1 цилиндр. Установлено ограничение максимальной скорости в 100 км/час, но некоторые умельцы смогли достичь отметки 110 км в час.

Увеличенные характеристики заставили повысить емкость топливного бака до 6 литров, а небольшой расход топлива позволяет долго ездить по городу или на небольшие расстояния. Охлаждение двигателя стандартно воздушное, достигает 6 000 оборотов в минуту. Имеется установленный маслобак, емкость 1, 3 литра.

Габариты Suzuki Adress 100 немного больше, чем у других одноместных скутеров. Но это обусловлено наличием 1, 5 местного сиденья и неплохим мотором. В итоге длина скутера составила 1 855 мм с колесной базой в 1 256 мм. Модель комплектуется колесными дисками диаметром 12 дюймов. Все это позволило получить скутеру массу в 90 кг.

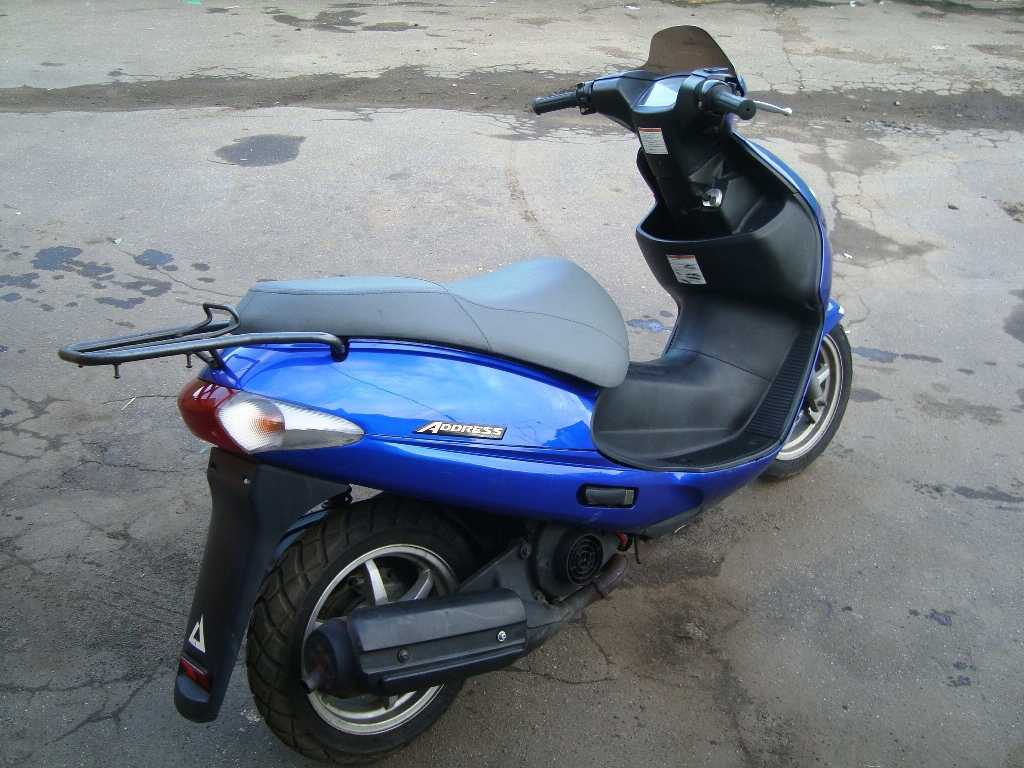

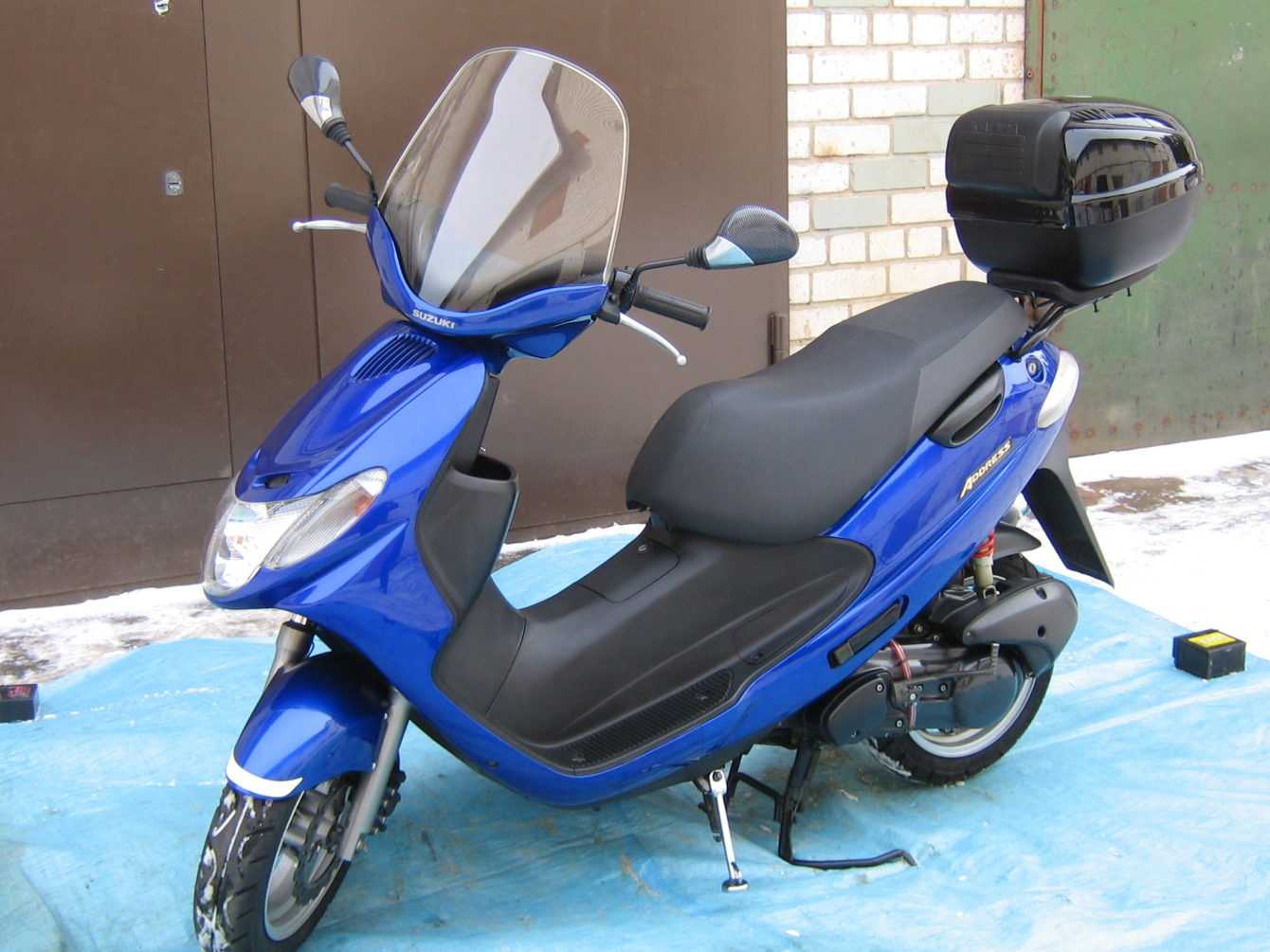

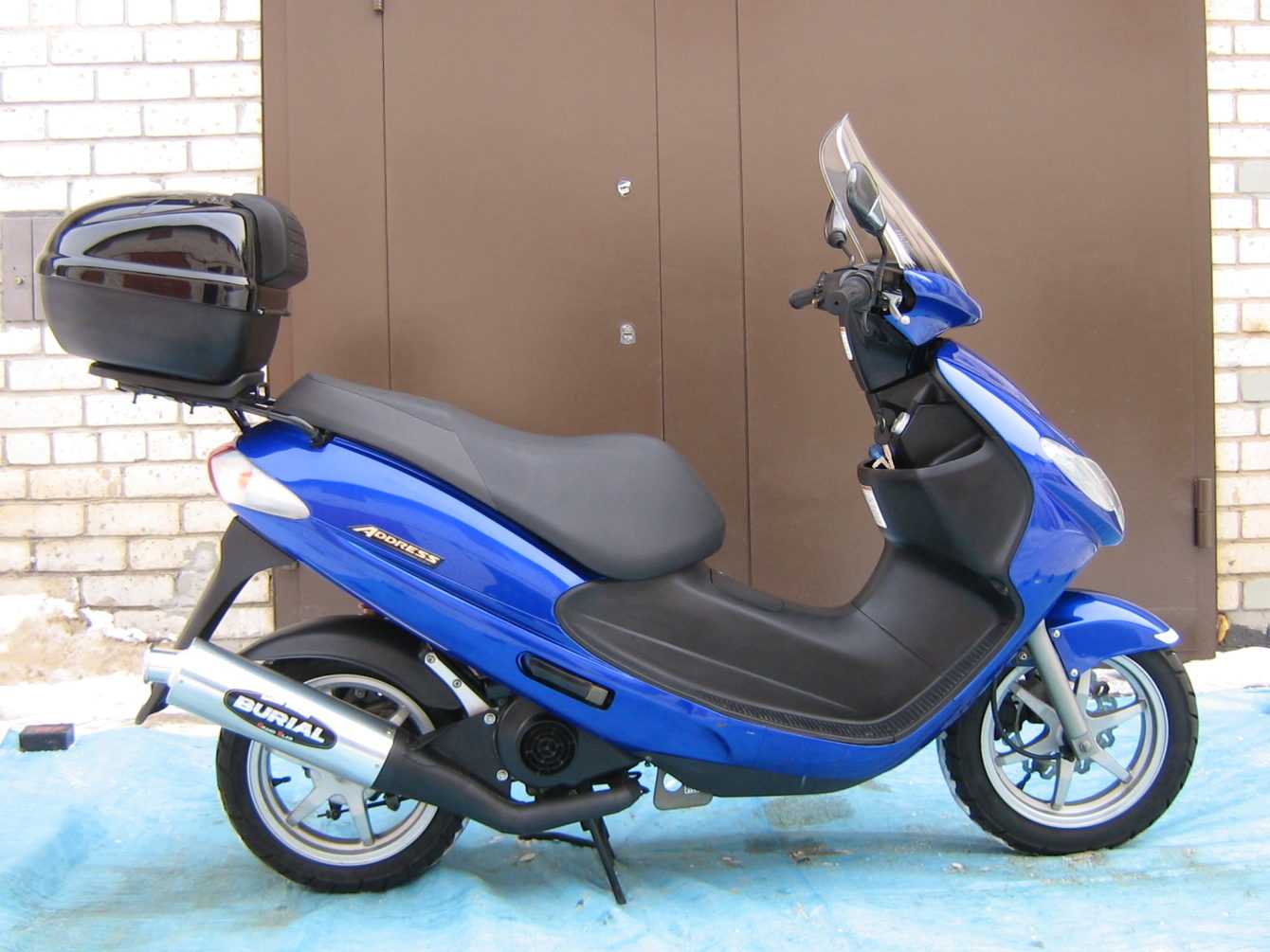

Обзор Suzuki Adress 110

Многие, кто хочет купить скутер Сузуки адресс 110, должны знать, что это одна из лучших моделей скутеров. Считается, что скутер самый надежный в плане конструкции и двигателя, но проблемным местом все равно остается карбюратор. Дело в том, что на Адресс 110 устанавливают карбюратор Mikuni, который также установлен на модели Suzuki Sepia. Его настройка и частые поломки считаются главной проблемой любого владельца. Про Сузуки Адресс 110 отзывы также говорят больше положительных моментов. К основным достоинствам можно отнести:

• 1,5 местное сиденье с возможностью ехать 2 пассажирам;
• большой показатель дорожного просвета в 100 мм;
• сзади установлен барабанный тормоз, спереди дисковый;
• расход топлива в среднем 2, 2 литра;
• высокая маневренность и максимальная скорость;
• лучшая модель для тех, кто любит комфорт и высокую скорость.

Скутер активно используют в проселочных местностях, где удобное сиденье и качественный корпус дополнен широкими колесами, выдерживающими неровности и грунтовую дорогу. Подвеска представлена рычажной вилкой, не отличается особым комфортом и качеством. Посадка прямая, водитель не устает при длительном передвижении. Для деревни хороший дорожный просвет станет отличным преимуществом, ведь водитель получает хорошее освещение на неровных участках.

Скутер Suzuki Adress 110 уже считается идеальной моделью для тех, кто желает освоить движение на скутерах, при этом не хочет начинать со слабых моделей на 49 кубов. Многие владельцы также покупают его ради высокой максимальной скорости, ведь при таких габаритах и цене скорости в 100 км/час позавидуют некоторые мотоциклы. А здесь вы еще и получите хороший комфорт и надежность от японского производителя. В любом случае скутер стоит внимания и до сегодняшнего периода считается одним из лидеров.

Как выбрать карбюратор скутера сузуки

Японский скутер Suzuki Sepia считается весьма популярной моделью в Российской Федерации и прочих государствах, в особенности из-за привлекательного наружного вида и обычной конструкции мотора и других частей. Но проблемы с данным скутером достаточно постоянные, обусловливаются поломками таких узлов как ЦПГ, карбюратор и вариатор. Кстати, если вас интересует карбюратор скутера сузуки переходите на сайт moped.in.ua.

Главное тщательно наблюдать за их состоянием, чтобы не позволить неполадки. Что же касается карбюратора, то тут применяется карбюратор Микуни, Сузуки Сепия замечательно подойдет для подобной модели карбюратора, которая применяется и на другой технике. В особенности можно заметить подобную модель на не меньше известном скутере Suzuki Adress. Карбюратор выделяется конструктивной простотой, лучшим качеством и возможностью быстрой настройки. Но если судить по распространенным проблемам хозяев, настроить карбюратор для хорошей работы скутера будет весьма тяжело, всю процедуру необходимо проводить точно с указанными правилами. Если вы хозяин Suzuki Sepia, подготовьтесь к частой чистке карбюратора, ведь его размещение настолько некомфортное, что карбюратор забивается пылью наиболее часто. Ниже вариант настройки карбюратора.

Регулировка карбюратора Suzuki Sepia

Перед самой процедурой необходимо не забывать, что при смене таких деталей как цилиндр, фильтры, глушитель, старые настройки карбюратора будут недействительны и нужно будет опять проводить регулировку

Также очень и очень важно проводить регулировку жиклеров уже на прогретом двигателе. Процесс исполняется следующими действиями:. Настройка иглы и размера трубки вентури при 1/3 газа; Настройка хода в холостую и качества смеси

Настройка иглы

Настройка иглы и размера трубки вентури при 1/3 газа; Настройка хода в холостую и качества смеси. Настройка иглы

Характерность данного карбюратора в отсутствии жиклера качества смеси, ее регулировка тут происходит путем поднятия или понижения стопорного кольца на игле. Если вы приметили, что смесь через чур бедная, придется установить кольцо выше на 1 ил 2 канавку, исходя из этого роскошная смесь будет во время установки того же кольца на 4 или 5 ступень. Центральное положение на 3 канавке говорит о типовой настройке иглы дросселя. При правильной настройке скутер станет иметь хорошую тягу, скорость и употреблять топлива согласно указанным свойствам.

Настройка винта «воздуха»

Также в карбюраторе есть жиклер, отвечающий за кол-во воздуха, находиться под крышкой. Жиклер находиться в воздуховоде, благодаря этому когда заворачиваете винт, дроссель подымается и становится больше расход воздуха. При этом обороты мотора увеличиваются.

Настройка проводиться следующими действиями:

полноценно вкручиваем винт и откручиваем его на 4-5 оборотов; мотор должен начать глохнуть; поэтапно вкручиваем винт до того момента, пока обороты не подрастут до самых больших; по достижении самых больших оборотов можно открутить винт на ? оборота; регулируем винт хода в холостую для хороших оборотов. Неженатый ход: специфики настройки

Настройка карбюратора Сузуки Сепия не представляется возможной без применения хода в холостую. Он изменяет численность оборотов, где при закрученном винте становится больше показатель оборотов и колесо своими силами вращаться без ручки газа. При откручивании винта хода в холостую скутер станет заводиться только при добавлении оборотов ручкой газа. Настройку данного жиклера неплохо бы проводить в самую последнюю очередь, другими словами сначала настраиваем качество смеси, иглу в дроссельной заслонке, если будет необходимость винт воздуха, а после регулируем неженатый ход.

Эта процедура отличается от тех, которыми пользуются иные эксперты, но карбюратор Сузуки Сепия очень сумасбродный, и благодаря этому ему необходим персональный подход при настройке. С подобной трудностью сталкивался, наверное, любой хозяин японской модели, благодаря этому главное выучится настраивать все жиклеры и своевременно проводить чистку карбюратора Mikuni.

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.

Назначение и принцип действия карбюратора

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Как отрегулировать карбюратор на скутере

Зная, как отрегулировать карбюратор на скутере, можно избавиться от многих проблем, сделать так, чтобы транспортное средство заводилось сразу, работало ровно и не подводило в жару или холодную погоду. Для этого карбюратор в зависимости от модели имеет либо только иглу, либо специальные регулировочные винты.

Настройка карбюратора на скутере, если регулировочные винты есть, происходит следующим образом: при вращении винта по часовой стрелке смесь обогащается, против часовой стрелки, соответственно, обедняется.

Проводить процедуру нужно в следующем порядке:

• Настраивать нужно только на хорошо прогретом двигателе, поэтому нужно дать ему поработать минут 10-15, после этого можно заглушить.
• Далее, регулировочный винт крутят до упора вправо.
• После можно открутить его влево на 1,5 оборота. Это действие повторите еще раз.
• Регулировка карбюратора на этом не заканчивается. Нужно повернуть винт на 1/3 оборота, но перед этим запустить двигатель. Подождите несколько минут и посмотрите, как работает силовой агрегат.
• Если происходит повышение оборотов, винт крутят на ¼ , делать это надо против часовой стрелки. Ждите еще несколько минут, наблюдая, как работает двигатель.
• Если обороты не падают, нужно повторить предыдущее действие. Каждый раз нужно давать поработать мотору не менее двух минут, наблюдая за его поведением.
• В идеале мотор должен работать ровно уже после того, как вы открутите винт на 1,5 или 2 оборота. Однако если качество смеси плохое или и детали двигателя изношены, требуются дополнительные подстройки.
• Если двигатель глохнет на холодную, то обороты нужно, наоборот, увеличить, также проверить качество смеси и изменить его, при этом стоит заметить, что регулировка карбюраторов происходит в принципе одинаково как на китайском скутере, так и на японском.

Настройка карбюратора двухтактного двигателя

Одним из главных узлов в механизме подачи топливной смеси в таком транспортном средстве, как скутер, является карбюратор. Перед тем, как перейти непосредственно к описанию процесса регулировки, давайте поговорим о том, зачем он вообще нужен.

Карбюратор — устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель

Каково, собственно, назначение карбюратора? Если в двух словах, то это устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель. То есть, от него зависит качество этой смеси и, соответственно, мощность, которую выдает силовой агрегат.

В скутерах, как правило, применяются карбюраторы, тип которых называется «поплавковый». Основной элемент — трубка Вентури, в которой размещена заслонка, регулирующая количество воздуха, подающегося в смесь, а также игла, которая обеспечивает подачу бензина. Выкручивая ручку газа, мы, тем самым, открываем заслонку и поднимаем иглу, увеличивая количество воздушно-топливной смеси, поступающей в двигатель.

Естественно, движения заслонки и иглы должны быть четко синхронизированы для обеспечения ее (смеси) однородности. Обеспечивать постоянное присутствие бензина в трубке призвана поплавковая камера. Принцип ее работы основан на том, что, когда уровень горючего падает, поплавок опускается и открывает канал для подачи бензина в трубку. По ее заполнении поплавок поднимается и закрывает клапан, прекращая, тем самым, поступление горючего.

Если у скутера падает мощность двигателя, невозможно завести мотор или глохнет двигатель — это признаки поломки карбюратора

Признаками того, что карбюратор неисправен, могут быть:

1. Падение мощности двигателя
2. Невозможность завести мотор
3. Глохнет двигатель.

Еще один способ оценки качества работы карбюратора (точнее, корректности его работы) заключается в следующем — выкрутите свечу и посмотрите на ее цвет. Если она белая — значит топливная смесь бедная, то есть в ней слишком много воздуха, а если свечи имеют черный оттенок, значит карбюратор «льет» слишком много горючего. При любом из этих вариантов ясно одно — он нуждается в регулировке.

Необходимо отметить, что, глобально, процесс этот не зависит от тактности двигателя, соответственно ответ на вопрос как правильно отрегулировать карбюратор на китайском скутере 4т и как правильно настроить карбюратор на скутере 2т, будет одинаковым. Давайте теперь перейдем к описанию последовательности действий.

Зачем нужно регулировать

В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.

Настройка иглы карбюратора скутера выполняется в процессе регулировки

Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:

• настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
• изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
• регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
• обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.

Принцип действия карбюратора на скутере

Устройство карбюратора скутера достаточно сложное, но большинство из них имеют стандартные элементы. Главная задача любого карбюратора — создать качественную топливную смесь. Также большинство скутеров оснащены поплавковой камерой на карбюраторе, поэтому если вы не знаете, как отрегулировать карбюратор на скутере 2т или 4т, изучите сначала его строение.

Принцип действия карбюратора следующий: после нажатия на ручку газа активируется заслонка на карбюраторе, она называется трубка Вентури, в заслонке поднимается игла и начинается образование топливной смеси путем смешивания бензина и воздуха. Открытая ручка газа увеличивает подачу смеси в двигатель, именно поэтому скутер начинает ехать.

Когда нужна настройка карбюратора?

Неисправный карбюратор не даст двигателю завестись, поэтому его нужно держать в максимально исправном состоянии. Перед тем, как отрегулировать карбюратор на скутере 50 кубов, определите основные признаки поломки. Главными последствиями могут стать:

1. Невозможность завести скутер;
2. Двигатель работает с перебоями и часто глохнет;
3. Существенно уменьшается мощность.

Чаще всего данные ситуации случаются при неправильной настройке карбюратора, из-за чего смесь становиться либо бедной, либо обогащенной. Проверить характеристики вашей смеси достаточно просто, достаточно осмотреть свечу зажигания на ее состояние, если свеча залита и имеет нагар или прочие изменения, скорее всего у вас обогащенная смесь. Слишком белая свеча говорит о наличии переизбытка воздуха в топливной смеси. Учитывайте, если вы не знаете, как отрегулировать карбюратора на скутере, 2т или 4т, тип двигателя роли играть не будет, настройка производиться по стандартным рекомендациям.
