Как правильно снять каретку с велосипеда и поставить ее обратно

Что такое каретка

Педали велосипеда крепятся к шатунам, а те, в свою очередь, вкручиваются в каретку. Последняя представляет собой вал, помещенный в специальную полость рамы – стакан. Как несложно догадаться, располагается элемент в нижней части велосипеда. Основное назначение каретки – соединение шатунов и их круговое движение в процессе педалирования.

На разные модели велосипедов устанавливаются разные каретки. Они отличаются по следующим параметрам:

1. Размер. Наибольшее распространение получили 68 мм узлы. Однако в профессиональной среде можно встретить длину вала 110 мм, 113 мм и 122,5 мм.
2. Ремонтопригодность. Картриджные не подлежат обслуживанию, при возникновении скрипа или люфта они заменяются на новые. Разборные подлежат обслуживанию: чистка с последующим нанесением свежего смазочного материала.
3. Материалы. Недорогие каретки могут иметь с одной стороны пластиковую чашку, которую легко сломать при разборке. Ниже укажем метод, который позволит избежать повреждения компонента в процессе снятия детали. Также большую роль играют сальники, которые уберегают подшипники от попадания влаги: чем они лучше, тем дольше не потребуется ремонт.

Другие виды кареток

BB30A и PF30A

Компания Cannondale представила свои варианты кареток: BB30 и PF30. Их характерной особенностью, является асимметричный «стакан» каретки, который на 5 мм шире с левой стороны. Оба типа предназначены под ширину стакана 73 мм и специально разработаны для шатунов Cannondale SISL2 HollowGram. Но, дополнительные 5 мм затрудняют монтаж других шатунов. Шатуны, использующие подкладки с левой стороны (например, Cannondale и Sram), могут быть совместимы со стандартом BB30, если убрать подкладку — остальное (например, FSA) не совместимы.

T47

T47 (или Thread Fit 30i) — представлен в 2015 году Крисом Кингом и «Argonaut Cycles». Стандарт основан, как и PF30, на муфте диаметром 46 мм. Разница заключается в том, что каретка T47 вкручивается, тогда как PF30 впрессовывается. Другими словами — на раме, к которой подходит PF30, с 46-мм втулкой, делается резьба высотой 1 мм, таким образом, получается муфта диаметром 47 мм.

T47

Подведение итогов

Производители велосипедных компонентов  каждый год наводняют нас новыми стандартами, новыми технологиями, они всё время в «заботе» о нашем комфорте и безопасности. Но действительно ли все новинки влияют на то, как мы ездим? Возможно, на уровне профессионалов, принимающих участие в Олимпийских играх, увеличение муфты на 5 мм, позволит увеличить жесткость и выиграть решающую долю секунды.

Что нужно знать, чтобы снять с подшипника комбинированное кольцо?

Для этого потребуются специальные инструменты. С помощью системы рычагов, соответствующих размеру гнезд, кольцо отвинчивают по часовой стрелке. Справившись с этой работой, можно переходить к следующему шагу – снятию подшипников.

Выполнив это, их смазывают, чтобы хорошо сели на место. С сердцевины снятой задней втулки потребуется удалить, не повредив, все шайбы (их, как минимум, три). Их нужно протереть и сохранить в таком же порядке.

Для очистки шайб подойдет любой растворитель. Перед сборкой они должны хорошо высохнуть. Поддев подшипники небольшой отверткой, их кладут на тряпку.

Они должны быть установлены на место, если нет никаких серьезных проблем. Если же замечены проблемы с переключением передач, можно попробовать удалить самую тонкую из них, собрать и проверить, исчезла ли проблема.

Если нет, шайбу возвращают на место, а удалят более толстую. Если достигнуть приемлемой нагрузки удается только с самой толстой из шайб, возможно, задняя втулка изношена и требует замены.

Достаточно мелкие подшипники кассетных втулок легко теряются, но для их поиска не рекомендуется пользоваться магнитом, поскольку, намагнитившись, они будут притягивать железные частицы, что приведет к быстрому их износу.

На этапе их чистки, их заворачивают в тряпку, чтобы удалить лишнюю смазку. Затем процесс повторяют, смочив чистую тряпку в растворителе.

При обнаружении дефектов или явных следов его износа, заменяют новым.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

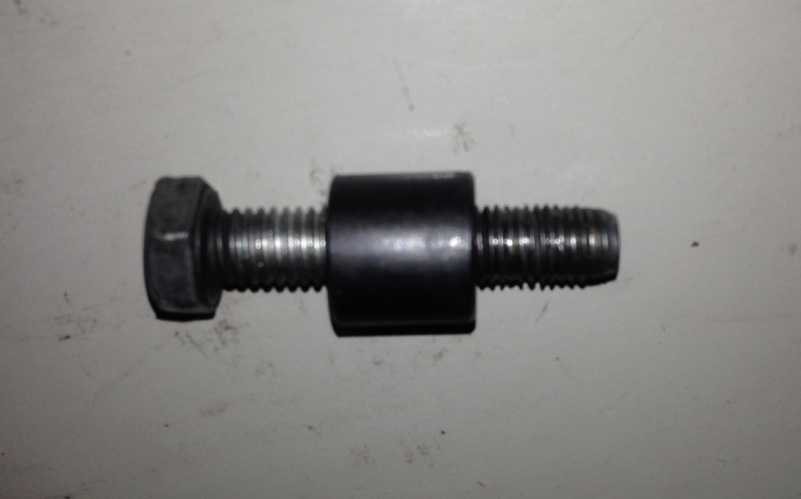

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

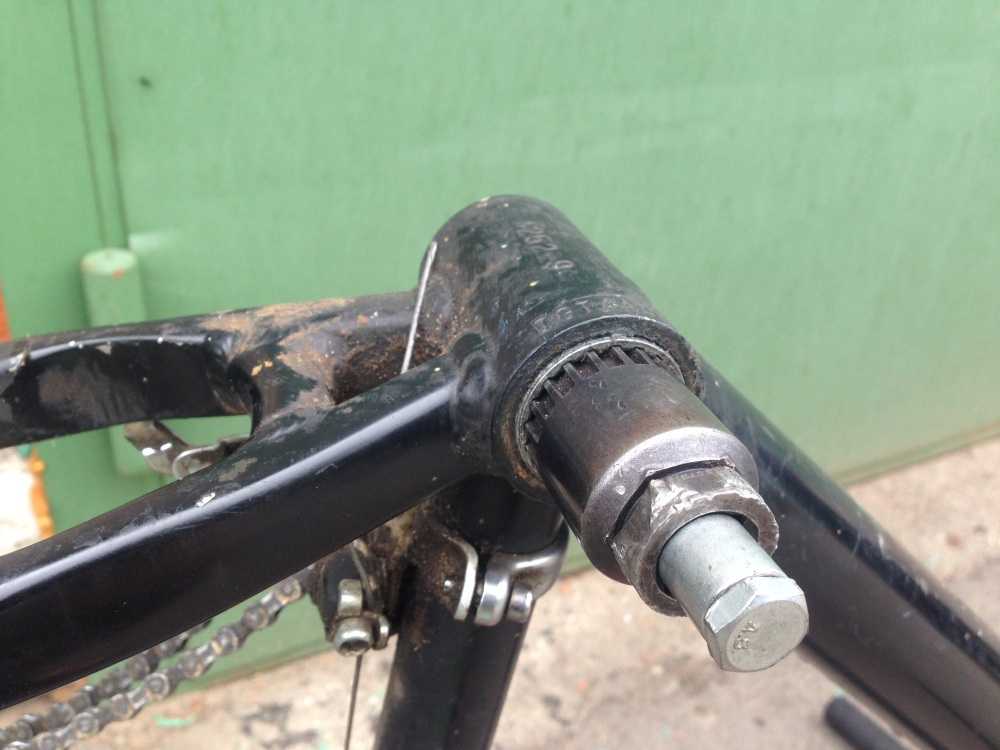

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

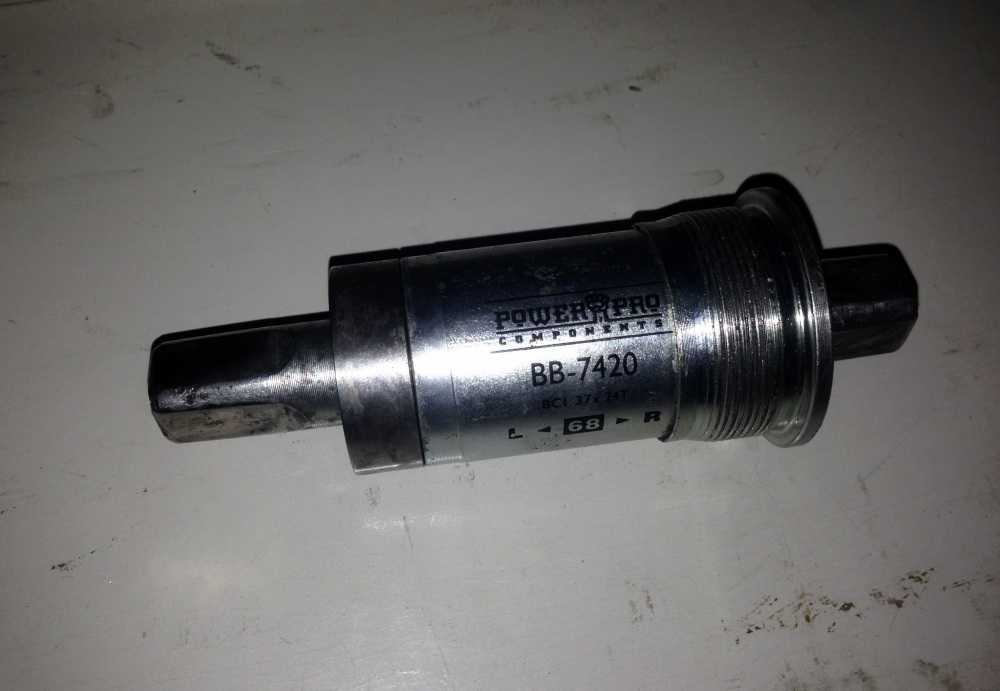

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Как снять и заменить каретку н велосипеде своими руками

Виды неисправностей

О том, что каретка неисправна станет понятно по вращению педалей. Визуально неисправность узла определить сложно, но если каретка повреждена, то она сама даст знать об этом. Прежде всего, вы не сможете развить нужную скорость на байке. На быстроту движения оказывает влияние налипшая грязь, неисправные подшипники, а также отсутствие смазки. Кроме того, будет слышен характерный скрип и скрежет снизу. Изношенные подшипники и перекос оси приводят к тому, что узел станет люфтить.

Окончательно определить есть ли необходимость разборки каретки можно, применив способ езды стоя: сначала следует разогнаться, привстать с седла и повращать педали. Если эти действия будут сопровождаться скрипом и затрудненным ходом педалей, то понятно, что требуется ремонт каретки.

Как правильно снять каретку

Для того, чтобы заменить каретку на велосипеде нет необходимости обращаться за помощью в сервисный центр. Можно сделать все необходимое самостоятельно.

Перед началом ремонта кареточного механизма необходимо снять узел с рамы байка, то есть вынуть его из стакана. Для этого нужно иметь под рукой комплект инструментов:

— гаечный либо разводной ключ,

— небольшой молоток,

— гладкую отвертку,

— выжимку для шатунов,

— прибор (съемник каретки), с помощью которого можно снять каретку.

На начальном этапе нужно очистить все поверхности вокруг каретки. Удалить грязь и слой пыли с велосипедной рамы, а также кареточного стакана и шатунов каретки. По возможности, перед началом ремонтных работ, лучше помыть байк полностью.

Снять заглушки (крышки из пластика) с шатунов. Сделать это не сложно (при помощи отвертки), как, собственно, и вернуть все на место. Потом, открутите гайки, с помощью которых шатуны крепятся к каретке — для этого выжимку помещаем на гайку, а потом, с помощью ключа, откручиваем ее. От вида резьбы каретки зависит направление затяжки и ослабления гаек. Бывает, что правая резьба присутствует на левой стороне и наоборот, а есть варианты, когда на обеих сторонах присутствует правая резьба.

Далее — необходимо снять шатуны. Снова понадобится выжимка, которую нужно вставить другим концом и ввинтить в шатун. В процессе закручивания болт смещается с оси. Сначала нужно снять шатун с той стороны, где отсутствуют трансмиссионные звезды.

Следующие на очереди кареточные подшипники, которые легко снимаются с помощью отвертки.

Конечным этапом считается удаление из стакана вала каретки, представляющего из себя вращающийся элемент, от исправности которого зависит подвижность шатунов байка.

Состояние каретки зависит от степени загрязнения и уровня износа подшипников. Бывают случаи, когда подшипники просто разрушаются, тогда необходимо их заменить. Чаще всего, замена подшипников требуется, если каретка использовалась свыше 4-5 лет.

Все детали необходимо исследовать на наличие дефектов. Прежде всего это касается подшипников, а после и каретки с чашечками и фиксаторами. Если присутствуют явные повреждения, то лучше заменить такую деталь на новую. Другие элементы следует обработать растворителем. Самыми сложными для очищения считаются подшипники, так как грязь трудно удалить между шариками.

Поверхность стакана изнутри можно очистить тряпкой. Небольшая засоренность легко поддается обработке спреем (к примеру, WD-40), а после понадобится лишь протереть насухо мягкой тряпкой.

Смазка и сборка

Используя отвертку, равномерно наносим смазку на стенки стакана, потом на подшипник, который нужно вставить со стороны звезд. Плоская рамка располагается таким образом, что видна снаружи. Потом нужно наложить смазку на вал каретки и расположить его так, чтобы длинная часть его находилась со стороны трансмиссии. То есть, все действия совершает в обратном порядке, нежели при разборке.

Все детали (подшипник, чашечки) смазываем и только потом надеваем на место. Плотно закручиваем, чтобы исключить наличие осевого люфта. При этом, вращение вала немного затруднено. После того, как крепящие кольца будут поставлены, чашечка несколько сместится, а ось станет вращаться свободно.

Таким образом, обслуживание каретки произведено, и она может дальше эксплуатироваться.

Самостоятельно сделать ремонт байка «Стелс» можно таким же образом, как и любой другой модели. Механизмы идентичны, легко снимаются и обслуживаются. В качестве смазки лучше использовать специальные составы, предотвращающие механизмы от коррозии.

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Обслуживание и ремонт каретки

Своевременное обслуживание позволяет существенно продлить эксплуатационный срок узла.

Ключевыми особенностями отметим следующее:

1. Состояние каретки во многом зависит от того, сколько грязи попадает внутрь конструкции. Даже незначительная примесь может стать причиной повышенного износа.
2. Длительная эксплуатация велосипеда становится причиной, по которой изнашивается подшипник. Даже незначительный дефект может стать причиной снижения эксплуатационных характеристик каретки. Восстановить подшипник практически невозможно, его только заменяют на новый.
3. В некоторых случаях кареточный узел может прослужить в течение 3-5 лет. Если неправильно провести монтаж и не добавить требуемое количество смазки конструкция не прослужит в течение длительного периода. Поэтому дорогостоящие велосипеды рекомендуют отдавать в обслуживание специалистам.
4. Обслуживание предусматривает проверку узла на дефекты. В большинстве случаев проверяется состояние подшипника.
5. Следующий шаг предусматривает проверки состояния каретки, а также чашечки с фиксатором. Даже незначительный дефект может стать причиной быстрого износа конструкции.
6. Очистить поверхность можно при помощи растворителя. Больше всего трудностей возникает с очисткой подшипника.
7. Пространство внутри каретки очищается при помощи мягкой тряпки. Мелкая грязь удаляется при помощи смазывающего спрея.

Смазка и сборка каретки

Смазка механизма позволяет существенно продлить эксплуатационный срок.

Провести подобную процедуру можно следующим образом:

• Отверткой обрабатывается стенка стакана.
• Применяемое средство наносится ровным слоем. В продаже встречается просто огромное количество смазывающих веществ, в большинстве случаев применяется солидол или моторное масло.
• Следующий шаг заключается в нанесении смазки на подшипник. Этот узел не может прослужить в течение длительного периода без смазки, так как вращение становится причиной нагрева и повышенного износа.
• Далее тщательно смазывается вал каретки. Он является несущим элементом, на который оказывается высокая нагрузка на момент эксплуатации.

После того как все элементы были тщательно промазаны, нужно приступить к сборке.

Рекомендации по проведению работы следующие:

1. Подшипник вставляется обратной стороной.
2. Чашечка смазывается изнутри.
3. Закручивание проводится до полного устранения люфта. Вращение вала при этом должно быть с натягом.
4. Далее проводится сбор шатунов. На данном этапе нужно быть аккуратным, так как в противном случае надежность крепления снижается.
5. Проводится вставка заглушек.

Сборку провести можно самостоятельно, при этом следует быть осторожным, так как даже незначительная ошибка приводит к снижению прочности.

Если спешить некуда

Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:

1. Открутите крепежные болты каретки.
2. Набрызгайте в место контакта любую проникающую смазку.
3. Отправляйтесь на велопрогулку, не вкручивая болты.

Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.

Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.

Инструкция по демонтажу

Прежде чем снимать каретку на велосипеде следует подготовить рабочую площадку, убрать все лишнее. Мягкой тряпкой удаляют пыль, грязь, чтобы в процессе разборки посторонние вещества не попали внутрь конструкции. Далее процедура проводится поэтапно:

1. Снимают заглушку с шатуна. Обычно этот элемент представлен пластиковой крышечкой, поэтому достаточно слегка поддеть ее отверткой.
2. Откручивают гайку, закрепляющую шатун на каретке. Потребуется использование подходящего ключа.
3. Выжимку надевают на крепеж, прикладывают физические усилия. В результате шатун постепенно отделяется от конструкции.
4. Каретку фиксируют кольцами и специальной чашечкой. Крепежи проворачивают на посадочном месте при помощи легких ударов.
5. Подшипник, вставленный в каретку, извлекают отверткой. Подтянуть вал каретки можно только с использованием специальных съемников. Обычным инструментом сделать это практически невозможно.

Сложности могут возникнуть с велосипедами, рамы которых выполнены из алюминия. Откручивание чашек в этом случае требует больших физических усилий

При этом важно выполнить процедуру правильно и аккуратно, иначе ключ сорвется, повредит детали конструкции либо ударит по рукам. Удобны в использовании инструменты с длинными рукоятками

Ремонт каретки велосипеда

Каретка велосипеда Стелс— это подшипниковый узел, который обеспечивает функцию крутящего момента шатунов. Эта деталь требует обслуживания. Ремонт кареточного механизма велосипеда можно сделать своими руками или воспользоваться услугами мастерской. Для ремонта и обслуживания вам потребуются специальные инструменты.

Инструменты для съема каретки

Для ремонта подшипникового узла потребуется какой набор инструментов:

• шлицевой ключ (главный инструмент);
• специальный ключ;
• разводной ключ;
• выжимка шатунов;
• отвертка;
• рожковый ключ.

Извлечение каретки

Существует несколько видов шатунов. Одни шатуны необходимо откручивать стандартным ключом. А для вторых нужно использовать специальный съемник.

При извлечении механизма необходимо руководствоваться одним правилом — детали начинают снимать с левостороннего участка.

Рассмотрим алгоритм действий:

1. Сначала необходимо перевернуть велосипед в ремонтное положение. Велосипед должен быть зафиксирован. При необходимости велосипед можно перевернуть на сиденье.
2. На педалях расположена специальная заглушка. Эту заглушку нужно стянуть при помощи отвертки.
3. Полость необходимо смазать какой-либо смазкой. После этого выкрутить болт. Для этого нужно использовать специальный съемник.
4. В полость шатуна необходимо установить специальный съемник. Делать это нужно аккуратно, чтобы не повредить механизм. После этого нужно ввинчивать деталь.
5. Теперь необходимо закрутить болт. Для этого используем обычный гаечный ключ. После этого освободите ось.
6. Места крепления нужно очистить специальной смесью (WD-40 или керосин).
7. Теперь нужно открутить шайбу. Для этого используйте стандартный гаечный ключ.

Второй этап:

• В шлицевое отверстие нужно вставить специальный съёмник. После этого нужно выкрутить чашу механизма при помощи разводного ключа.
• Теперь съемник необходимо вставить, с другой стороны. Также нужно выкрутить чашу.

Чистка

Как правильно провести очистку деталей?

1. Места крепления и подшипники покрываются специальной смазкой.
2. Бензином прочищается резьбовая часть детали.
3. При необходимости поврежденные детали нужно заменить

Сборка и установка механизма

Сборка детали осуществляется обратно процессу извлечения.

Рекомендации по установке и сборке механизма:

• Сбор механизма осуществляется справа.
• Чашу и резьбу нужно смазать смазочным средством.

Каретка велосипеда Стелс представляет собой подшипниковый узел, который обеспечивает соединение системы с рамой. На велосипедах Стелс установлена система закрытого типа.

РЕМОНТ ЗАДНЕГО КОЛЕСА: УСТРАНЯЕМ ПРОКОЛ

Для начала, стоит сказать, что ремонт заднего колеса велосипеда может быть связан и с устранением «восьмерки» на колесе или начинке втулки колеса. Однако, поскольку это специфические операции, для которых нужен определенный опыт и инструмент, они заслуживают отдельного рассмотрения, и в данном тексте описаны не будут. Ниже будет рассказано, как справиться с проколом заднего колеса, так как с таким может столкнутся каждый.

Прежде чем заняться ремонтом колеса, нужно его демонтировать. Переднее колесо снимается легко, а вот снятие заднего, для начинающего велолюбителя, может стать не такой уж и легкой задачей. Рассмотрим более детально, как демонтировать заднее колесо.

КАК СНЯТЬ ЗАДНЕЕ КОЛЕСО?

1. Если ваш велосипед снабжен ободными тормозами, то первым делом нужно их расстегнуть. Это осуществляется следующим образом: нужно свести в кучу рычаги, к которым прикрепляются колодки, и приподнять деталь фиксирующую тросик.
2. Теперь следует перевернуть байк седлом вниз, так, чтобы он нашел свою опору на руле и седле. Если ваш велосипед снабжен фарой или велокомпьютером, вам следует быть внимательным, чтобы не повредить их.
3. Далее займемся ослаблением эксцентрика колеса, удерживающего колесо на раме.
4. Займите позицию позади велосипеда. Теперь нужно немного разогнув рычажок в заднем переключателе скоростей, вытянуть заднее колесо, которое без особого труда должно подняться кверху.
5. Все что осталось – это снятие цепи со звездочек колеса. Теперь колесо отсоединено.

СНЯТИЕ ПОКРЫШКИ

Чтобы получить доступ к пробитой камере, потребуется выполнить разбортировку и снятие покрышки с колесного обода. Чтобы провести разбортировку, потребуется некоторая сноровка, поэтому не расстраивайтесь, если это не получится у вас сразу. Происходит это следующим образом:

1. Колесо, которое вы сняли, нужно положить кверху звездочками.
2. Теперь потребуется снятие колпачка ниппеля.
3. Следующим действием нужно при помощи бортировочной лопатки прицепиться к краю покрышки и вывернуться в середину колеса.
4. После фиксации бортировочной лопатки, нужно взять другую такую же, и выполнить те же действия вдоль окружности, тем самым разбортировав колесо полностью.

Так как шину уже разбортировали, она уже легко снимается, и процесс извлечения камеры нисколько вас не затруднит.

ЗАКЛЕИВАЕМ КАМЕРУ

1. Первым делом, нужно определить в каком месте камера прокололась. Чтобы это сделать, камеру нужно накачать и внимательно осмотреть. В месте прокола будет раздаваться характерное шипение. Это место нужно как-то пометить.
2. Затем нужно освободить камеру от воздуха, путем нажатия язычка ниппеля.
3. В вашем ремонтном наборе должна быть мелкая наждачная бумага, нужно взять её и хорошо потереть место, где шина прокололась.
4. Теперь нужно нанести клеящее средство тонким слоем. Это делается таким образом, чтобы кусочек, на который нанесен клей немного превосходил заплатку по размеру.
5. Дайте клею пару минут полежать, а потом следует произвести приклеивание заплатки, с которой заранее снята защитная пленка. Будьте внимательны, под заплатку не должны попасть воздушные пузырьки.
6. Теперь выполните прижатие заплатки к камере, как можно сильнее и дольше.

После заклейки камеры, проведите рукой по внутренней стороне шины. Не редки случаи, когда причина прокола застряла в покрышке, и если это так, то её нужно удалить. Не забудьте про этот момент.

Вот и все, колесо отремонтировано.

Как разобрать каретку на велосипеде?

Необходимые инструменты

Провести разбор каретки можно самостоятельно, однако для этого требуется определенный набор инструментов.

Он выглядит следующим образом:

1. Специальная выжимка для шатуна.
2. Набор ключей.
3. Отвертка с плоским наконечником.
4. Легкий молоток.
5. Специальный съемник для каретки, который подходит для извлечения стакана.

Порядок действий

Подобный набор не всегда встречается в наборе велосипедиста, поэтому придется приобретать некоторые инструменты отдельно.

Порядок действий следующий:

• Прежде чем приступать к замене каретки следует освободить пространство вокруг.
• При помощи мягкой тряпки проводится удаление грязи. Это делается для того, чтобы во внутрь конструкции при разборе не попадала грязь.
• С шатуна снимается заглушка. В большинстве случаев в качестве заглушки применяется пластиковая крышка, которую достаточно задеть отверткой.
• Следующий шаг заключается в откручивании гайки, которая обеспечивает фиксацию шатуна на каретке.
• Далее применяется специальная выжимка, для чего она надевается на крепежный элемент.
• Следующий шаг заключается в снятии шатуна. Для этого также применяется специальный выжимной инструмент. В результате прикладывания усилия узел постепенно сходит со своего места.
• Стоит учитывать, что каретка фиксируется за счет специальной чашечки и колец. Легкими движения и ударами кольца проворачиваются на посадочном месте. Аналогичными действиями проводится снятие чашечки.
• Кареточный подшипник можно снять обычной отверткой, для чего осуществляются несильный удары.
• Специальный съемный инструмент применяется для вытягивания вала каретки. Обычным инструментом провести демонтаж практически невозможно.

Как снять каретку без съемника?

Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:

1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.

2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.

После проделанной работы вы вряд ли уже сможете воспользоваться съемником и каретку останется только высверливать из рамы или оставить ее там навсегда. Поэтому купите себе съемник или обратитесь в веломастерскую.

Что представляет собой каретка велосипеда?

Каретка – по своей природе самая важная деталь в велосипеде, и выполняет она особую, можно даже сказать главную роль, так как считается подшипниковым узлом, который соединяет шатуны и раму. К тому же, обеспечивает вращающий момент на шатунах.

Для каретки в системе велосипеда учтен особый кареточный стакан. Он расположен в зоне скрещения велосипедных перьев, которые размещены снизу. Как раз индивидуальность месторасположения этого элемента воздействует на его недолговечность. Всему виной пыль и мусор, попадающий на каретку. Все это портит ее, появляется люфт и ненужные звуки при езде. Нужно непосредственно следить за этим. Если вовремя не снять и не починить каретку, то со временем станет сложно управлять велосипедом и даже может вовсе потеряться управление. Естественно никому не понравится ездить с неудобствами. Поэтому надо как можно скорее устранять данную проблему.

Разновидности детали

Каретки бывают открытого и закрытого вида:

Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.

Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.

Преимущество модели – низкий уровень загрязнения.

Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.

Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.

Модель можно разбирать и очищать, надлежащее обслуживание каретки велосипеда продлевает работу механизма на длительное время.

Недостаток открытых деталей в том, что они требуют постоянное техническое обслуживание и периодически перекашивают кареточный вал.

Стандарт шатунов

Следующее, на что следует обратить внимание при покупке каретки – стандарт шатунов. Вариантов очень много, но мы предлагаем вам ознакомиться с самыми часто встречаемыми

• Шатуны под квадратный вал – самый распространенный вариант и заключается он в креплении болтами вала каретки в квадратных посадочных ячейках шатуна. Вал по своей форме может напоминать срезанную пирамиду и расширяется ближе к раме. Наиболее распространенные каретки с такой системой обладают валом, длина которого составляет 110-126 мм.
• Octalink, а именно два вида V-1 и V-2 – система с 8 шлицами. Стоит отметить, что каждый вид системы обладает своими размерами шлицов.
• Hollowtech 2 – система с интегрированною осью в правый шатун и с чашками выносного типа. Этот вариант обладает небольшим весом, все благодаря тому, что система обладает всего несколькими деталями, также это отображается на жесткости работы.
• GXP – этот вариант похож на предыдущую систему, кроме совместимости шлицов.
• Mexa Exo – также обладает интеграций оси и чашками выносного типа, как и Hollowtech 2, поэтому во многих случаях вполне удастся заменить одну систему на другую.
• ВВ30 – несовместимый стандарт со всеми иными, так как абсолютно новый. Отличается этот вариант диаметром интегрированной оси, которая значительно больше и составляет 30мм.
• ISIS – этот стандарт шатунов обладает главным отличием, а именно то, что вал имеет одну и ту же длину независимо от вида шатуна.
• HOWITZER – из-за того, что места под посадку могут напоминать предыдущий стандарт, часто считают что два этих вида совместимы, но это совершенно не так. В данном случае соединения получаются жесткими и проводят их, используя шлиц. Система также обладает автономной осью и закрепленными извне подшипниками.
• Power Spline – стандарт шатунов оснащенный 12-ю шлицами и есть вероястно совмещения с шатунами FiveD и Iso Flow/
• Клинья – вариант применяемый в простых и дешевых велосипедах. Фиксация шатунов мягкая и требуется частая замена деталей.

Заключение

На самом деле в теории кажется все намного проще, но и на практике не так уж и сложно. Ведь даже тот, кто не имеет опыта в ремонте велосипеда, сможет все сделать, просто действуя по инструкции. Каретку действительно можно снять с первой попытки, и не прибегать к помощи сервисного центра, сэкономив при этом какую-то сумму денег, пусть даже незначительную.

Следует сделать вывод, что велосипед очень легкий, полезный и интересный вид транспорта. При этом он отлично помогает улучшить здоровье и самое главное — это способ прекрасно провести свободное время. Поэтому, если каждый человек будет подходить к этому вопросу со всей серьезностью и всегда ухаживать за своим велосипедом, он прослужит очень долгие годы.
