Как починить каретку на велосипеде

Снятие каретки: делаем правильно!

Абсолютно логично, что для устранения неисправности сначала нужно снять узел с велосипедной рамы. Если быть точным, то вытащить его из стакана. Как раз о том, как сделать это своими руками, и пойдет разговор.

Итак, прежде чем приступить к процедуре снятия, понадобится комплект инструментов:

• Шатунная выжимка.
• Гаечный ключ. Если размер гайки неизвестен, то пойдет разводной ключ.
• Плоская отвертка.
• Небольшой молоток.
• Съемник каретки для извлечения из стакана.

Прежде чем приступить к разборке, следует очистить все пространство вокруг каретки. Влажной тряпкой убирается вся грязь и пыль с рамы, области кареточного стакана и шатунов. Этого будет достаточно, чтобы при разборе внутрь не попадала лишняя грязь. Но лучше будет, если помыть велосипед целиком. Чистота – лучший помощник в ремонте. Доказано!

С шатунов снимаются заглушки. В основном это пластиковые крышки, которые легко поддеваются отверткой и также легко вставляются обратно. Далее необходимо открутить гайки крепления шатунов к каретке. В этом деле и поможет выжимка: одеваем ее на гайку, затем берем ключ и отвинчиваем. В зависимости от типа резьбы, направление ослабления и затяжки гаек может меняться. Существует вариант, где на левой стороне резьба правая (против хода часовой стрелки – ослабление), а на правой – левая (против ЧС – затяжка). Может быть на обеих сторонах только правая резьба, разобраться будет несложно.

Следующий этап – снятие шатунов. Выжимка вставляется другим концом и закручивается в шатун. Болт выжимки с усилием ввинчивается в шатун, в результате чего он постепенно сходит с оси. Начинать снятие рекомендуется с той стороны, где нет трансмиссионных звезд.

Инструмент для снятия шатунов с оси

Каретка велосипеда держится с помощью специальных чашечек, зафиксированных кольцами. К кольцу приставляется отвертка таким образом, чтобы ее конец смотрел влево. Легкими постукиваниями молотка по отвертке колечко плавно проворачивается влево и соскакивает. Аналогично поворотом влево, ударным методом, извлекается и чашечка.

Итак, наконец-то подобрались к кареточным подшипникам. Эти маленькие детальки можно снять все той же отверткой: подденьте, и они выскочат.

Подшипники каретки в чашечках, кольцо-фиксатор

И, наконец, съемным устройством из стакана вытаскивается вал каретки – вращающаяся деталь, которая играет главную роль в подвижности шатунов велосипеда.

Кареточная ось

РЕМОНТ ЗАДНЕГО КОЛЕСА: УСТРАНЯЕМ ПРОКОЛ

Для начала, стоит сказать, что ремонт заднего колеса велосипеда может быть связан и с устранением «восьмерки» на колесе или начинке втулки колеса. Однако, поскольку это специфические операции, для которых нужен определенный опыт и инструмент, они заслуживают отдельного рассмотрения, и в данном тексте описаны не будут. Ниже будет рассказано, как справиться с проколом заднего колеса, так как с таким может столкнутся каждый.

Прежде чем заняться ремонтом колеса, нужно его демонтировать. Переднее колесо снимается легко, а вот снятие заднего, для начинающего велолюбителя, может стать не такой уж и легкой задачей. Рассмотрим более детально, как демонтировать заднее колесо.

КАК СНЯТЬ ЗАДНЕЕ КОЛЕСО?

1. Если ваш велосипед снабжен ободными тормозами, то первым делом нужно их расстегнуть. Это осуществляется следующим образом: нужно свести в кучу рычаги, к которым прикрепляются колодки, и приподнять деталь фиксирующую тросик.
2. Теперь следует перевернуть байк седлом вниз, так, чтобы он нашел свою опору на руле и седле. Если ваш велосипед снабжен фарой или велокомпьютером, вам следует быть внимательным, чтобы не повредить их.
3. Далее займемся ослаблением эксцентрика колеса, удерживающего колесо на раме.
4. Займите позицию позади велосипеда. Теперь нужно немного разогнув рычажок в заднем переключателе скоростей, вытянуть заднее колесо, которое без особого труда должно подняться кверху.
5. Все что осталось – это снятие цепи со звездочек колеса. Теперь колесо отсоединено.

СНЯТИЕ ПОКРЫШКИ

Чтобы получить доступ к пробитой камере, потребуется выполнить разбортировку и снятие покрышки с колесного обода. Чтобы провести разбортировку, потребуется некоторая сноровка, поэтому не расстраивайтесь, если это не получится у вас сразу. Происходит это следующим образом:

1. Колесо, которое вы сняли, нужно положить кверху звездочками.
2. Теперь потребуется снятие колпачка ниппеля.
3. Следующим действием нужно при помощи бортировочной лопатки прицепиться к краю покрышки и вывернуться в середину колеса.
4. После фиксации бортировочной лопатки, нужно взять другую такую же, и выполнить те же действия вдоль окружности, тем самым разбортировав колесо полностью.

Так как шину уже разбортировали, она уже легко снимается, и процесс извлечения камеры нисколько вас не затруднит.

ЗАКЛЕИВАЕМ КАМЕРУ

1. Первым делом, нужно определить в каком месте камера прокололась. Чтобы это сделать, камеру нужно накачать и внимательно осмотреть. В месте прокола будет раздаваться характерное шипение. Это место нужно как-то пометить.
2. Затем нужно освободить камеру от воздуха, путем нажатия язычка ниппеля.
3. В вашем ремонтном наборе должна быть мелкая наждачная бумага, нужно взять её и хорошо потереть место, где шина прокололась.
4. Теперь нужно нанести клеящее средство тонким слоем. Это делается таким образом, чтобы кусочек, на который нанесен клей немного превосходил заплатку по размеру.
5. Дайте клею пару минут полежать, а потом следует произвести приклеивание заплатки, с которой заранее снята защитная пленка. Будьте внимательны, под заплатку не должны попасть воздушные пузырьки.
6. Теперь выполните прижатие заплатки к камере, как можно сильнее и дольше.

После заклейки камеры, проведите рукой по внутренней стороне шины. Не редки случаи, когда причина прокола застряла в покрышке, и если это так, то её нужно удалить. Не забудьте про этот момент.

Вот и все, колесо отремонтировано.

Замена подшипников в передней вилке

Насыпные подшипники выглядят как шарики, перемещающиеся во втулке колеса. Они прокатываются по желобку и создают опору

Количество таких шариков всегда определенное, поэтому во время их замены важно не потерять ни одного, а также менять весь комплект, если хотя бы один из них износился раньше времени. Если вы не знаете, как поменять подшипники на велосипеде, но хотите сделать это самостоятельно, примите к сведению следующий совет:

• Снимите колесо;
• Открутите рулевой болт;
• Отсоедините шайбу;
• Отверните верхнюю чашку.

Под чашкой вы обнаружите шарики. Будьте внимательны, чтобы они не рассыпались во время процесса. Проблемы не будет, если у вашего велосипеда чашка с сепаратором.

Осторожно высыпав их из чашек в стакан, чтобы не потерялись, снимите вилку. Чашки следует хорошо промыть от загрязнений, как и шарики

Обязательно высушите их или вытрите насухо, так как влага влияет на устройство негативно. Шарики могут заржаветь или деформироваться, и тогда понадобится их заменить. Нельзя использовать их даже в том случае, если поврежденным будет всего один. В таком случае понадобиться заменить все на новые. Для чашек используйте смазку, смажьте так же и ось. Только после этого заново соберите конструкцию точно таким же образом, как ее разобрали.

Как снять и заменить каретку н велосипеде своими руками

Виды неисправностей

О том, что каретка неисправна станет понятно по вращению педалей. Визуально неисправность узла определить сложно, но если каретка повреждена, то она сама даст знать об этом. Прежде всего, вы не сможете развить нужную скорость на байке. На быстроту движения оказывает влияние налипшая грязь, неисправные подшипники, а также отсутствие смазки. Кроме того, будет слышен характерный скрип и скрежет снизу. Изношенные подшипники и перекос оси приводят к тому, что узел станет люфтить.

Окончательно определить есть ли необходимость разборки каретки можно, применив способ езды стоя: сначала следует разогнаться, привстать с седла и повращать педали. Если эти действия будут сопровождаться скрипом и затрудненным ходом педалей, то понятно, что требуется ремонт каретки.

Как правильно снять каретку

Для того, чтобы заменить каретку на велосипеде нет необходимости обращаться за помощью в сервисный центр. Можно сделать все необходимое самостоятельно.

Перед началом ремонта кареточного механизма необходимо снять узел с рамы байка, то есть вынуть его из стакана. Для этого нужно иметь под рукой комплект инструментов:

— гаечный либо разводной ключ,

— небольшой молоток,

— гладкую отвертку,

— выжимку для шатунов,

— прибор (съемник каретки), с помощью которого можно снять каретку.

На начальном этапе нужно очистить все поверхности вокруг каретки. Удалить грязь и слой пыли с велосипедной рамы, а также кареточного стакана и шатунов каретки. По возможности, перед началом ремонтных работ, лучше помыть байк полностью.

Снять заглушки (крышки из пластика) с шатунов. Сделать это не сложно (при помощи отвертки), как, собственно, и вернуть все на место. Потом, открутите гайки, с помощью которых шатуны крепятся к каретке — для этого выжимку помещаем на гайку, а потом, с помощью ключа, откручиваем ее. От вида резьбы каретки зависит направление затяжки и ослабления гаек. Бывает, что правая резьба присутствует на левой стороне и наоборот, а есть варианты, когда на обеих сторонах присутствует правая резьба.

Далее — необходимо снять шатуны. Снова понадобится выжимка, которую нужно вставить другим концом и ввинтить в шатун. В процессе закручивания болт смещается с оси. Сначала нужно снять шатун с той стороны, где отсутствуют трансмиссионные звезды.

Следующие на очереди кареточные подшипники, которые легко снимаются с помощью отвертки.

Конечным этапом считается удаление из стакана вала каретки, представляющего из себя вращающийся элемент, от исправности которого зависит подвижность шатунов байка.

Состояние каретки зависит от степени загрязнения и уровня износа подшипников. Бывают случаи, когда подшипники просто разрушаются, тогда необходимо их заменить. Чаще всего, замена подшипников требуется, если каретка использовалась свыше 4-5 лет.

Все детали необходимо исследовать на наличие дефектов. Прежде всего это касается подшипников, а после и каретки с чашечками и фиксаторами. Если присутствуют явные повреждения, то лучше заменить такую деталь на новую. Другие элементы следует обработать растворителем. Самыми сложными для очищения считаются подшипники, так как грязь трудно удалить между шариками.

Поверхность стакана изнутри можно очистить тряпкой. Небольшая засоренность легко поддается обработке спреем (к примеру, WD-40), а после понадобится лишь протереть насухо мягкой тряпкой.

Смазка и сборка

Используя отвертку, равномерно наносим смазку на стенки стакана, потом на подшипник, который нужно вставить со стороны звезд. Плоская рамка располагается таким образом, что видна снаружи. Потом нужно наложить смазку на вал каретки и расположить его так, чтобы длинная часть его находилась со стороны трансмиссии. То есть, все действия совершает в обратном порядке, нежели при разборке.

Все детали (подшипник, чашечки) смазываем и только потом надеваем на место. Плотно закручиваем, чтобы исключить наличие осевого люфта. При этом, вращение вала немного затруднено. После того, как крепящие кольца будут поставлены, чашечка несколько сместится, а ось станет вращаться свободно.

Таким образом, обслуживание каретки произведено, и она может дальше эксплуатироваться.

Самостоятельно сделать ремонт байка «Стелс» можно таким же образом, как и любой другой модели. Механизмы идентичны, легко снимаются и обслуживаются. В качестве смазки лучше использовать специальные составы, предотвращающие механизмы от коррозии.

Как собрать каретку

Перед сборкой данного устройства предварительно необходимо обработать все детали смазочными материалами. Смазку наносите не толстым слоем, и достаточно ровно.

В обратном порядке вставляете новый подшипник в стакан. Перед тем, как надеть чашечки, смажьте их внутри. Закручивайте, пока не исчезнет люфт оси. Вал должен вращаться довольно туго. Но когда вы сделаете монтаж крепящих колец, вы отодвинете чашечку. Таким образом, прокручивание оси будет происходить намного свободнее.

Следующий шаг – сборка шатунов. В данном процессе нужно быть предельно внимательным и аккуратным. Их требуется приделать надежно, чтобы в поездке они не свалились.

Для этого необходимо:

• покрыть квадрат тонким слоем смазки;
• фиксатором резьбы обработать винт;
• закрутить гайку шатуна. Усилие максимальное до предела. Воспользуйтесь удлинителем для ключа;
• вставьте заглушки.

Вы успешно завершили ремонт узла каретки, заменили подшипник самостоятельно. Ваш велосипед готов к новым увлекательным путешествиям.

Снимаем и ремонтируем

Каретка может быть интегрированной и неинтегрированной. Последние по типу устройства делятся на картриджные (ось, чашки, шатуны – единая система) и разборные (детали могут развинчиваться, чтобы их можно было ремонтировать и чистить). Обычно каретки прогулочного байка или среднестатистического горного велосипеда устроены стандартно, поэтому починить их можно по отработанной схеме.

Чтобы действовать было удобнее, велосипед лучше перевернуть колёсами вверх и поставить на руль.

После того, как вы убедились, что байк стоит ровно и прочно, можно преступать к ремонту:

Аккуратно снимаем с оси сначала левый, затем правый шатун.
Тщательно промываем узел каретки, удаляем застарелую грязь, накопившуюся за шатунами. Очень старательно чистим шлицы в каждой чашке – если они будут забиты, установить съёмник не удастся.
Приступаем к снятию самой каретки. Начинаем слева (там, где нет звёздочек). Если на вашем велосипеде имеется стопорная гайка, бережно отворачиваем её ключом (можно – семейником)

На гайках данного типа обычно бывает правая резьба, поэтому придётся совершить некоторое усилие, но старайтесь подтягивать гайку осторожно, чтобы не сорвать ключ.
После этого берём шлицевой ключ или спецключ для каретки. Как только он войдёт в пазы, сразу выкручиваем чашку разводным ключом с длинной ручкой

Если каретка у вас разборная, чашку нужно извлечь вместе с подшипником.
На правой стороне (там, где звёздочки) совершаем аналогичные действия с помощью того же длинного ключа. Резьба на чашке, соответственно, уже не правая, а левая, так что потребуется усилие.
Дальше необходимо вынуть правую чашку с осью или картридж (в зависимости от типа каретки).
Если у вас разборная конструкция, из снятой каретки извлекаем подшипники. Места, в которых осталась прежняя смазка, тщательно очищаем. Все детали промываем в керосине или любом другом растворителе.

После того, как каретка очищена, а детали высохли, производим установку в обратном порядке.

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Разновидности детали

Каретки бывают открытого и закрытого вида:

Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.

Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.

Преимущество модели – низкий уровень загрязнения.

Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.

Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.

Модель можно разбирать и очищать, надлежащее обслуживание каретки велосипеда продлевает работу механизма на длительное время.

Недостаток открытых деталей в том, что они требуют постоянное техническое обслуживание и периодически перекашивают кареточный вал.

Установка подшипников

Проще их устанавливать, начиная со стороны трещотки.

Устанавливаемось

Чтобы нагрузку настроить правильно, контргайкой следует зафиксировать конус, помещенный в трещотку. Со стороны трансмиссии ось рекомендуется заблокировать, максимально отцентровать (если крепится болтами).

Окончательная сборка

Подшипники со стороны трещотки обильно смазать, закрутить в них конусы для установки предварительной нагрузки, вращая по часовой стрелке контргайкой.

Вначале конус затягивают не сильно, чтобы он оказывал незначительное сопротивление вращению, т.е. открутить его можно было бы рукой.

Устройство кассеты такое, что вставить ее возможно единственным способом: с силой затягивают контргайку, проверяя, чтобы в кассете не было люфта. Осталось проконтролировать зазор между тормозными колодками и ободом, а также свободно ли вращается колесо. После того, как предварительная нагрузка настроена, можно фиксировать с помощью контргайки, конус.

Установив на байк колесо, вращают педали: вначале в одну сторону — вперед, потом – в обратную, чтобы удалить излишки смазки. Вытечь она должна в течение нескольких минут. Велосипед готов к работе.

Видео: Задняя втулка велосипеда передняя втулка — что это?

Источник

Велосипедная каретка: что это и зачем?

Каретка – это узел, расположенный в средней части рамы, помещенный в специальную полость – стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки – это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

• картриджные (одноразовые);
• разборные, которые подлежат ремонту.

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

Неразборная каретка

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Детали разборной каретки

Какие бывают каретки для велосипедов

Разнообразие кареток для велосипедов невероятно большое, они могут отличаться размерами, резьбой, способом крепления шатунов. Каретки могут быть разборные – конусные чашки, подшипники, и не разборные – механизм, который собирается на заводе и с запрессованными внутри подшипниками. Последний вариант отличается еще тем, что в системе меньше скапливается грязи, а значит срок службы дольше.

Также каретки делят на несколько видов относительно их типу конструкции, а именно:

• Кардтриждные – обладают разборным корпусом, подшипниками и валом;
• Резьбовые – вкручиваются сразу в раму велосипеда;
• С полой осью;
• С цельнометаллической осью;
• Пресс-фит – запрессованные в раме, не оснащены резьбой.

При выборе каретки важно обращать внимание на два размера, а именно размерность тела каретки и длину оси. Ширина корпуса или тела данной детали велосипеда может составлять 68, 73 и 83 мм, в некоторых случаях – 100-120 мм. Чаще всего в велосипедах установлена каретка шириной 68мм

Зная размеры, которые подойдут вашему велосипеду, вы сможете точно определиться с кареткой при ее покупке

Чаще всего в велосипедах установлена каретка шириной 68мм. Зная размеры, которые подойдут вашему велосипеду, вы сможете точно определиться с кареткой при ее покупке.

Типы

Типы кареток для велосипедов различаются по следующим критериям:

• по длине вала каретки — то же самое, что и длина оси, может варьироваться;
• по длине корпуса — в основном соответствует длине стакана, отклонения редки;
• по виду резьбы;
• по типу крепления шатунов;
• по расположению подшипников (закрытая, интегрированная, открытая каретка).

Неинтегрированная

Неинтегрированные узлы представляют собой подшипники, запрессованные в 2 чашки, которые вкручиваются в кареточный стакан. Жесткость повышается путем увеличения толщины оси и ее впрессовования в один из шатунов. Для защиты от попадания грязи чашки между собой соединены проставкой из пластика или алюминия, что также способствует преднатягу подшипников.

Основной плюс такой модели — возможность закрепления заранее выбранного вида шатуна. В большинстве случаев у неинтегрированной каретки подшипники не находятся в стакане. Минус всего один — достаточно большой вес.

Квадрат

Большинство велосипедов средней и низкой ценовой категории имеют каретку квадрат. Длина вала полностью зависит от модели шатунов. Такой вариант бюджетный, но довольно-таки тяжелый, да и особой прочностью не отличается. Отличительная черта — его форма с немного скошенными углами посадочного отверстия шатуна, который напрессовывается на вал каретки, напоминающий усеченную пирамиду, расширяясь к началу рамы.

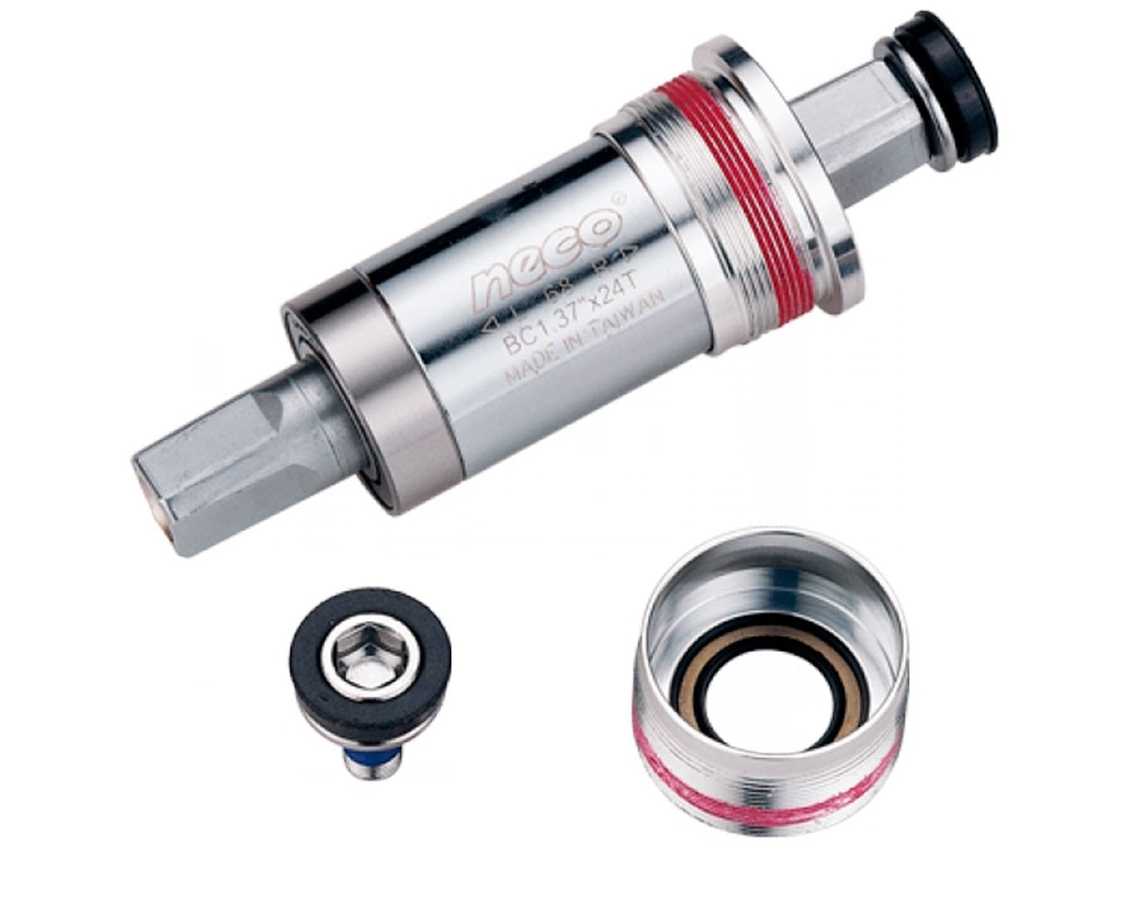

Картридж

Картриджная каретка используется до тех пор, пока окончательно не выйдет из строя, после чего выбрасывается. Основной плюс — отсутствие потребности периодической регулировки за счет того, что в трубу подшипники и вал вворачиваются в алюминиевом или любом другом жестком металлическом корпусе. В основном модели этого типа неразборные, потому и не требуют никакого обслуживания. Картридж дополнительно оснащается сальниками, что исключает возможность попадания пыли, грязи и воды в каретку.

Американка

Американка, стандартный, или же bmx узел — самый первый тип каретки. Ее главные минусы — большой вес и неактуальность. Однако есть и существенные плюсы — прочность и износостойкость ввиду большого размера подшипников. Такая каретка для велосипеда может блестяще отработать несколько лет. Ширина трубы узла стандартная (68 мм), а диаметр составляет 56 мм. Изготавливается путем вбивания в нее подшипников, вставленных в чашки.

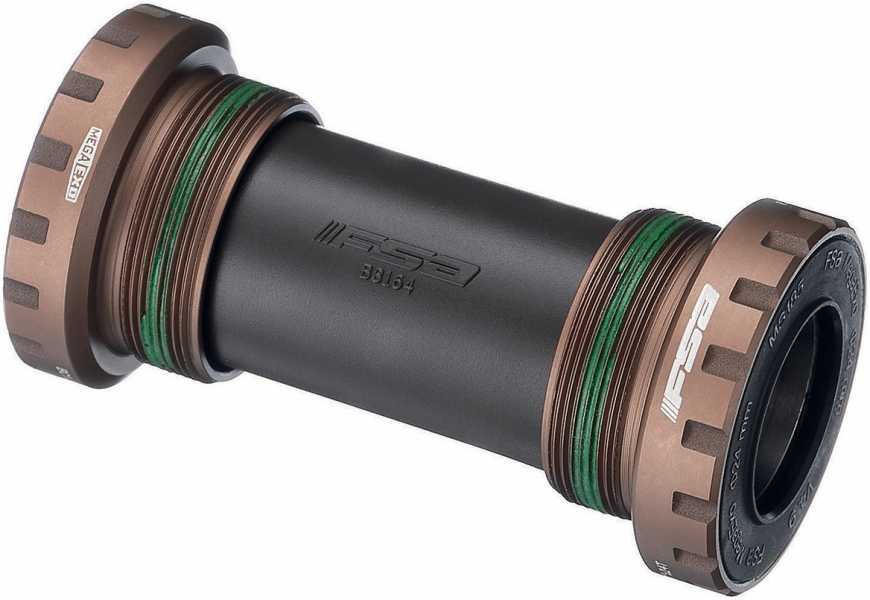

На промподшипниках

Велосипедные узлы на промподшипниках отличаются простотой устройства и удобством использования. Они отлично защищены от загрязнений и попадания влаги, а также широко применяются в изготовлении современных моделей двухколесного транспорта. Их большой плюс — длительный срок службы. Основной минус — непригодность к ремонту. Если поломка произойдет далеко от специализированного центра, то придется тяжело.

Правильный выбор

Визуально неисправность кареточного узла выявить невозможно. Поломка проявляется непосредственно во время движения в виде стука, прочих посторонних звуков и затрудненного кручения педалей. Для того чтобы подобрать правильную каретку для велосипеда, нужно провести замеры: измерить длину вала, определить стандарт шатунов двухколесного транспорта.

Алгоритм подбора неинтегрированного узла немного сложнее, чем у остальных:

1. Узнать нужный стандарт каретки (квадрат или какой-то из шлицевых).
2. Определить длину вала и вид резьбы (тип кареточного стакана).
3. Узнать допустимую линию цепи (chainline).

Самые распространенные размеры вала у велосипеда, которые также необходимо учитывать при выборе:

• 113 мм (встречаются очень редко);
• 115 мм (также редко используется);
• 118 мм (стандартная ширина);
• 122,5 мм (в основном у кареток под квадрат).

Для приобретения достаточно будет назвать модель и производителя транспорта, длину вала, размеры старого узла и шатунов. Скоростные и городские велосипеды достаточно бюджетные, а у большинства недорогих велобайков устанавливаются каретка квадрат или картридж. Горный транспорт более дорогой и совместим с неинтегрированным и картриджным узлом. Но опять же, у разных производителей разные стандарты, соответственно, и модель каретки варьируется.

Когда необходимо провести обслуживание задней втулки

Чтобы детали велосипеда всегда находились в идеальном техническом состоянии, необходимо регулярно проводить их обслуживание. Если рассматривать заднюю втулку велосипеда, то для нее понадобится:

• периодически подтягивать корпус;
• регулярно менять шарики подшипников;
• при очередной разборке смазывать все внутренние части корпуса;
• время от времени регулировать тормозную втулку.

Демонтировать собственно заднее колесо проще простого, а вот процесс снятия и разборки/сборки задней втулки велосипеда гораздо сложнее. И тем не менее, без такого регулярного обслуживания рассматриваемой детали в скором времени может понадобиться ее капитальный ремонт или замена.

Признаки, которые свидетельствуют о необходимости срочного обслуживания задней втулки велосипеда:

• при движении отмечается сильный люфт колеса;
• отчетливо слышен хруст подшипников (это означает, что они просто износились);
• на ходу корпус велосипеда гремит и шатается;
• накатная динамика плохая.

Стоит знать некоторые особенности устранения того или иного признака:

1. Если происходит прокручивание корпуса задней втулки, его расшатанность, то это можно устранить путем подтягивания крепежных гаек.
2. Если же движение заднего колеса затруднено, то, возможно, нужно будет немного ослабить крепежную гайку – скорее всего, при ее затягивании было приложено слишком большое усилие.
3. При появлении посторонних звуков при движении велосипеда и ухудшении наката понадобится замена подшипников или же полная смазка корпуса задней втулки.

Разборка корпуса, очистка и смазка

Прежде чем приступать к разборке корпуса необходимо очистить рабочее место, поскольку очень важно все этапы производить очень аккуратно и с предельной осторожностью. Изначально следует снять кассету с оси, используя съемник и хлыст. Затем размыкаем стопорное кольцо и извлекаем шайбы и подшипники

Затем размыкаем стопорное кольцо и извлекаем шайбы и подшипники

Чтобы не запутаться в деталях, важно запомнить изначальное местоположение шайб и подшипников

Затем размыкаем стопорное кольцо и извлекаем шайбы и подшипники

Чтобы не запутаться в деталях, важно запомнить изначальное местоположение шайб и подшипников. Изначально следует снять кассету с оси, используя съемник и хлыст

Затем размыкаем стопорное кольцо и извлекаем шайбы и подшипники

Изначально следует снять кассету с оси, используя съемник и хлыст. Затем размыкаем стопорное кольцо и извлекаем шайбы и подшипники

Чтобы не запутаться в деталях, важно запомнить изначальное местоположение шайб и подшипников

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.
