Какие бывают каретки для велосипеда

Снимаем каретку: подробная инструкция

В конструкции каретки могут присутствовать насыпные подшипники, которые могут рассыпаться по всему помещению. Вам, конечно, может повезти и производитель вашего велосипеда при сборке использовал неразборный картридж, но подстраховаться не помешает в любом случае.

Важный инструмент, который обязательно должен быть под рукой, — это выжимка шатуна. Конструкция этого инструмента состоит из двух частей: правая используется для работы с шатуном, а левая необходима для того, чтобы снять фиксирующий болт шатунов.

Начинаем с отвинчивания затягивающих болтов. Найти их можно на конце кареточного вала. Для этого этапа потребуется педальный ключ. Некоторые производители закрывают винты при помощи пластиковых заглушек, которые можно легко поддеть любым подручным инструментом.
Для следующего этапа понадобится выжимка шатунов, при помощи которой потребуется до упора закрутить съёмник со стороны резьбовой части в шатун

В этом процессе важно выполнять поступательные движения без прикладывания излишнего усилия, чтобы не было сорванной резьбы.
С кареточной оси снимаем шатун, после чего тщательно насухо протираем все посадочные места, освобождая их от остатков старой смазки и собравшегося мусора.
Теперь можно снять и саму конструкцию каретки. В этом деле очень помогает съёмник, который предназначен именно для вашей модели механизма.
Снятие каретки осуществляется обязательно с левой стороны, которую можно определить по отсутствующим звёздам на шатуне.
Взяв в руки съёмник, его необходимо вставить в шлицы кареточного механизма с левой стороны, а разводной ключ при этом вращается против движения часовой стрелки

В этом процессе нужно следить за тем, чтобы съёмник не перекашивался во время работы с чашками на каретке. В результате неаккуратной работы можно повредить и сам съёмник, и чашку.
Теперь можно переходить на другую сторону. Действия аналогичны описанным выше, за исключением направления откручивающих движений — по направлению часовой стрелки.

Работа по снятию каретки считается завершённой. Если планируется совершение замены, то просто на место старого механизма устанавливается новый. В случае проведения технического обслуживания и профилактических действий необходимо провести замену подшипников.

Раз уж вы решились разобрать этот сложный и деликатный механизм, то заодно и на кареточный стакан обратите внимание. На его поверхности может присутствовать посторонний мусор, который потребуется удалить

Что за зверь такой – велик BMX?

Для выполнения прыжков, экстремального спуска по перилам и крышам требуется велосипед BMX. Обычный двухколесный друг здесь не справится – все это ему не под силу. Для сложных трюков специально разработали особые модели, способные выдержать невероятную нагрузку.

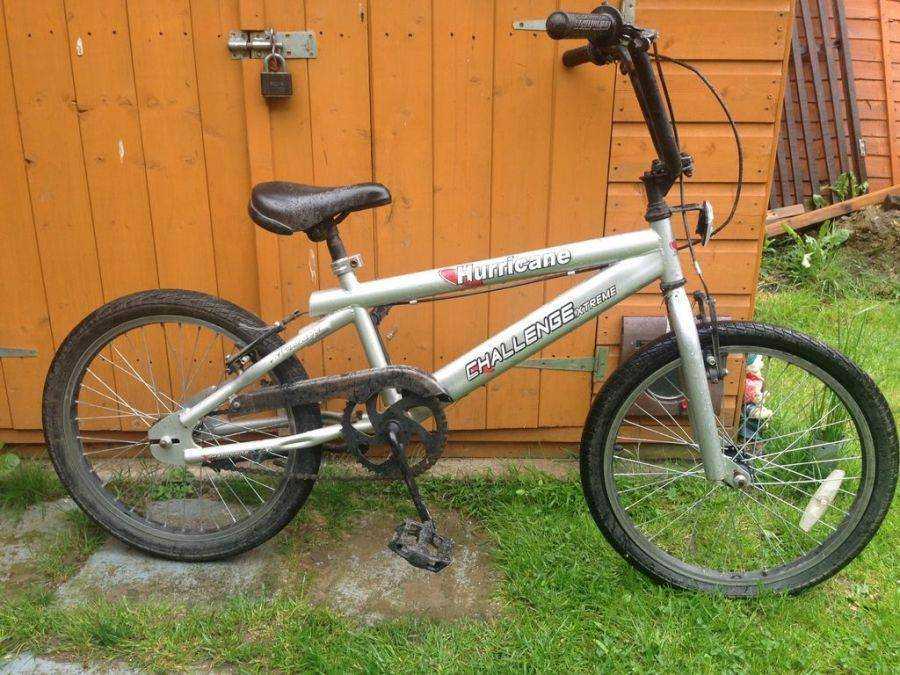

Отличительные особенности велосипедов BMX:

без амортизаторов;
жесткая вилка;
хорошие тормоза;
небольшие колеса диаметром 20 дюймов;
низкая рама в форме двух треугольников;
низкое сиденье или его полное отсутствие.

Для владельцев таких байков важное значение имеет вес (до 11 кг), поэтому производители постарались избавиться от всего лишнего, уделив особое внимание наиболее важным составляющим. Еще одна особенность – велик BMX имеет простую конструкцию и легко разбирается. Это весьма удобно, ведь в случае поломок владелец сам в состоянии справиться с проблемой

Это весьма удобно, ведь в случае поломок владелец сам в состоянии справиться с проблемой

А такие неприятности случаются нередко – экстремальный спорт травмоопасен не только для наездника, но и для его средства передвижения

Это весьма удобно, ведь в случае поломок владелец сам в состоянии справиться с проблемой. А такие неприятности случаются нередко – экстремальный спорт травмоопасен не только для наездника, но и для его средства передвижения

Еще одна особенность – велик BMX имеет простую конструкцию и легко разбирается. Это весьма удобно, ведь в случае поломок владелец сам в состоянии справиться с проблемой. А такие неприятности случаются нередко – экстремальный спорт травмоопасен не только для наездника, но и для его средства передвижения.

Многие детали в процессе тренировок и из-за частых падений изнашиваются или выходят из строя. Отдельные – становятся неактуальными в силу того, что райсер перерос эту комплектацию и ему требуются запчасти более высокого уровня.

Некоторые байкеры подбирают комплектующие под себя, чтобы потом показать фото велика BMX на тематическом форуме, указав, что и как они поменяли. Лично сделать апгрейд своему байку должен уметь каждый. Но выкладывать фото великов для BMX-ров – скорее исключение, чем правило: райсеры уверены, что на байке нужно кататься, а не в Сети выставлять.

Стандарты кареток:

1. Euro (евро)

Чашки с подшипниками устанавливается в раму при помощи резьбового соединения. В зависимости от типа резьбы бывает English (одна часка с левой, вторая — с правой резьбой) и Italian (две чашки с правой резьбой). В картриджной евро-каретке вал является внутренней обоймой подшипников и не вынимается из промов. Устаревший стандарт, уступающий всем остальным.

2. Spanish (Испанка). Оптимальный вариант с точки зрения соотношения цены и качества. Вес конструкции небольшой. Посадочный размер под подшипник — 37мм. Подшипники или чашки запрессовываются в раму.

3. Mid. Отличаются от Испанки только посадочным размером. Он составляет 41 мм. Считаются более надежными, хотя и тяжелыми.

4. American (Американка). Шариковые подшипники кладутся в чашку и впрессовываются в раму. Промышленные подшипники запрессовываются в чашки. Считаются хуже, чем MID.

5. Bottom Bracket 30 (BB30). Новый стандарт. Внешний диаметр кареточного узла – 42 мм. В кареточный узел впрессовываются 2 промышленных подшипника.

6. Bottom Bracket Press Fit (PF30). Имеет две безрезьбовые нейлоновые чашки с подшипниками. Каретка производится под 30-миллиметровый вал. Внутренний диаметр кареточного стакана – 46 мм. Каретка выпускается как с внутренними, так и с выносными подшипниками (для Shimano Hollowtech II).

7. Bottom Bracket 90 (BB90). Аналог Испанки, но используется диаметр вала 24 мм.

8. Bottom Bracket 86 (BB86). Аналог MID. Каретка выпускается как с внутренними, так и с выносными подшипниками. Ширина стакана – 68 или 70 мм.

9. Bottom Bracket 92 (BB92). Аналог Bottom Bracket 86, но под ширину стакана 68 и 73 мм. На данный момент отзывы обо всех подшипниках стандарта Bottom Bracket – негативные. Причина – недостаточная толщина подшипников: они быстро изнашиваются. В современных BMX-рамах используются в основном Spanish и Mid каретки, стритовых MTB рамах – euro-стандарт, но чаще — Spanish и Mid.

Типы

Типы кареток для велосипедов различаются по следующим критериям:

по длине вала каретки — то же самое, что и длина оси, может варьироваться;
по длине корпуса — в основном соответствует длине стакана, отклонения редки;
по виду резьбы;
по типу крепления шатунов;
по расположению подшипников (закрытая, интегрированная, открытая каретка).

Неинтегрированная

Неинтегрированные узлы представляют собой подшипники, запрессованные в 2 чашки, которые вкручиваются в кареточный стакан. Жесткость повышается путем увеличения толщины оси и ее впрессовования в один из шатунов. Для защиты от попадания грязи чашки между собой соединены проставкой из пластика или алюминия, что также способствует преднатягу подшипников.

Основной плюс такой модели — возможность закрепления заранее выбранного вида шатуна. В большинстве случаев у неинтегрированной каретки подшипники не находятся в стакане. Минус всего один — достаточно большой вес.

Квадрат

Большинство велосипедов средней и низкой ценовой категории имеют каретку квадрат. Длина вала полностью зависит от модели шатунов. Такой вариант бюджетный, но довольно-таки тяжелый, да и особой прочностью не отличается. Отличительная черта — его форма с немного скошенными углами посадочного отверстия шатуна, который напрессовывается на вал каретки, напоминающий усеченную пирамиду, расширяясь к началу рамы.

Картридж

Картриджная каретка используется до тех пор, пока окончательно не выйдет из строя, после чего выбрасывается. Основной плюс — отсутствие потребности периодической регулировки за счет того, что в трубу подшипники и вал вворачиваются в алюминиевом или любом другом жестком металлическом корпусе. В основном модели этого типа неразборные, потому и не требуют никакого обслуживания. Картридж дополнительно оснащается сальниками, что исключает возможность попадания пыли, грязи и воды в каретку.

Американка

Американка, стандартный, или же bmx узел — самый первый тип каретки. Ее главные минусы — большой вес и неактуальность. Однако есть и существенные плюсы — прочность и износостойкость ввиду большого размера подшипников. Такая каретка для велосипеда может блестяще отработать несколько лет. Ширина трубы узла стандартная (68 мм), а диаметр составляет 56 мм. Изготавливается путем вбивания в нее подшипников, вставленных в чашки.

На промподшипниках

Велосипедные узлы на промподшипниках отличаются простотой устройства и удобством использования. Они отлично защищены от загрязнений и попадания влаги, а также широко применяются в изготовлении современных моделей двухколесного транспорта. Их большой плюс — длительный срок службы. Основной минус — непригодность к ремонту. Если поломка произойдет далеко от специализированного центра, то придется тяжело.

Рама и вилка

Рама и вилка – компоненты, над которыми следует поработать больше всего. Какая рама ляжет в основу будущего BMX, не имеет особого значения. Дело в том, что любую раму придется переваривать

На что конкретно следует обратить внимание:

Длина рамы. Трубы, скорее всего, придется укоротить в соответствии с ростом и комплекцией райдера;
Геометрия. Точных расчетов произвести не получится, но следует придерживаться среднестатистической геометрии BMX великов;
Перья придется укорачивать под колеса 20 или хотя бы 24 дюйма.

Вилку тоже можно использовать от старого велосипеда. Правда, она тоже будет нуждаться в тюнинге. В первую очередь придется адаптировать ее под необходимый диаметр колес. Во-вторых, вилка БМХ должна быть прямая.

Как выбрать каретку велосипеда

Кататься на байке весело и полезно, но приходит время, когда требуется заменить какую-нибудь деталь, которая вышла из строя. Когда это касается каретки велосипеда, возникает вопрос, как ее выбрать?

Эта деталь является узлом подшипниковым, и присоединяется к раме при помощи шатунов. Благодаря ей шатуны получают возможность двигаться. Крепится каретка велосипеда, которую помещают в стакан кареточный, в месте пересечения нижней трубы с перьями байка.

Кареточный стакан, получивший наибольшее распространение, т.е. ходовой, размером 68 миллиметров, но выпускается деталь в нескольких размерах: 73 мм (установлен в горниках), 83 мм (в байках для фрирайда и других экстремальных видов) и 70 мм. Последний разнится с предыдущими резьбой. Использовался он продолжительное время на советских шоссейниках, а сегодня, это продукция компании Campagnolo. Вал кареточный велосипеда тоже выпускается различной длины: 110 миллиметров, 113; 118,5;122,5; 127,5мм.

Конструкция каретки

Каретка на велосипед состоит из четырёх частей:

Корпус – основная часть каретки, на которую крепятся подшипники, в которые заводится ось, и на которой размещается чашка.
Чашка – элемент для крепления устройства в стакане. В зависимости от стандарта и типа крепления, либо запрессовывается, либо особенным образом вворачивается в раму.
Ось каретки – подвижная часть, находящаяся внутри корпуса, которая может свободно вращаться. Заканчивается местами крепления шатунов. Является одним из источников типизации по типу шатунов.
Шлицы или места крепления шатунов.

К системе каретки можно отнести место её крепления. Это элемент рамы, называемый кареточным стаканом.

Таким образом, каретка у велосипеда – достаточно простой и небольшой по размерам элемент, который, правда, может быть достаточно высокотехнологичным и дорогим.

Картриджная компоновка с квадратным креплением шатунов

Вариации шлицевых соединений

Octalink, представленный производителем Shimano – конусообразный соединяющий элемент между кареточным валом и шатунами. Невзирая на наличие шлицов, шатуны всё же крепятся прямо к конусу. Преимущества шлицевых соединений от соединений под квадрат заключаются в повышенной жёсткости и минимальном весе. Выпускается преимущественно для линии велосипедных элементов LX, Deore.

Методика HOLLOWTECH II имеет интегрированную систему относительно каретки и шатунов. Устанавливается возле правого шатуна. Система предусматривает минимум запчастей, благодаря чему снижается вес, увеличивается жёсткость, продлевается срок службы Hollowtech II. Хорошо известно об использовании этого стандарта производителем Shimano. Идентичным стандартом пользуется фирма hi-end в собственных элементах для DH, XC, FR касательно велосипедов Race Face. Что интересно, отмечается полная совместимость элементов и Hollowtech II методики.

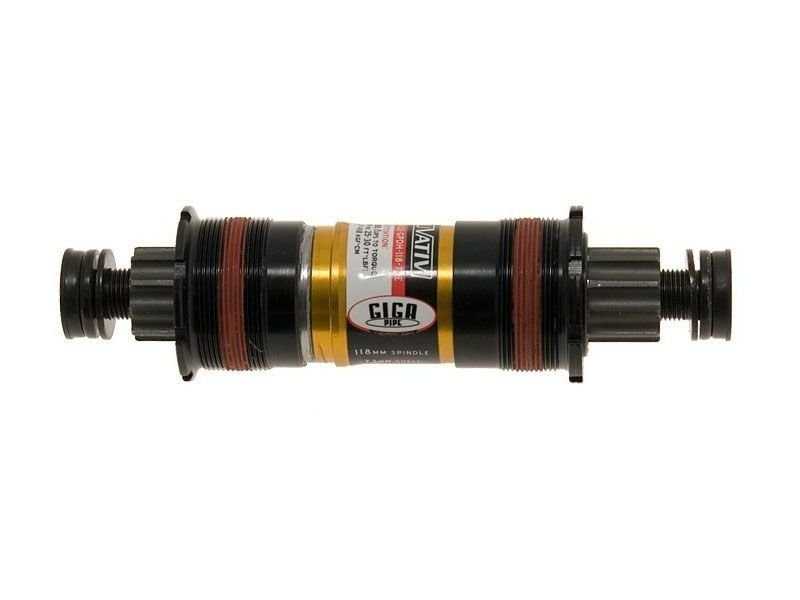

GXP (Giga X Pipe) идентично методике Hollowtech II, но разработано производителем Truvativ. Хотя подобная каретка имеет аналогичную систему крепления, наблюдается несовместимость шлицов непосредственно с HOLLOWTECH II. Класс GXP предполагает вхождение Noir и Stylo концепций.
ISIS Drive также относится к шлицевому стандарту, которого придерживаются:

фирма Race Face;
разработчик FSA;
представитель Truvativ;
поставщик Chris King;
создатель Bontrager;
изготовитель Stronglight.

Типы кареток и элементов

Существует огромное количество стандартов и видов кареток. В основном они подразделяются по таким параметрам:

длина вала
– она же длина оси, важна для положения системы и педалей, может варьироваться;
длина корпуса
– должна соответствовать размерам стакана, но есть возможность отклонения;
тип резьбы
– размеры резьбы для крепления в стакан. Варьироваться не может, необходимо точное соответствие;
тип крепления шатунов
– размеры и способ крепления шатунов системы к валу. Необходимо полное совпадение.

История развития стандартов очень интересна, потому как в ней встречаются стандартизирующие организации, патентные споры и непрерывное совершенствование конструкции.

Есть разделение и по принципиальной конструкции.

По объединённости с системой

Интегрированные каретки для велосипедов составляют единое целое с системой. Ось в таком случае является единым целым с одним из шатунов, что уменьшает вес и стоимость, а также повышает надёжность всей конструкции.
Неинтегрированные модели – отдельный узел, который позволяет закреплять шатуны определённого типа.
Большинство моделей картриджные, т.е. подшипники составляют картридж, внутри которого они запрессованы заводским способом. Некартриджные каретки требуют постоянного обслуживания, так как возможностей попадания грязи внутрь узла намного больше.

По кареточному стакану

С резьбовой посадкой, под различные размеры:

«Английская резьба»;
68 мм;
73 мм – распространён в MTB байках;
83 мм – в дисциплинах Trial и BMX;
100 мм – круизеры с широкой рамой;
«Итальянская резьба» под стакан 70 мм – такое изделие легко найти в старых шоссейных велосипедах;
«Французская резьба» – использовалась в советских дорожных велосипедах.

Press-fit, иначе – стандарт BB30 – совсем новый, но очень перспективный. Подшипники запрессовываются в кареточный стакан, и в них продевается вал диаметром 30 мм, что увеличивает общую жесткость узла и его надёжность. Данный стандарт разбивается по размерам кареток:

BB30 – диаметр стакана 42 мм, ширина 62 мм для шоссейного и 73 мм для горного велосипеда;
PF30 – диаметр стакана 46 мм, ширина 68 мм и 73 мм;
Press-fit – модели под ось стандартных размеров (24 мм);
BB90, BB95 – диаметр стакана 37 мм, ширина 90,5 или 95,5 мм;
BB86, BB92 – диаметр стакана 41 мм, ширина 86,5 или 91,5 мм;
BBright Direct Fit – диаметр стакана 42 мм, ширина 79 мм;
BBright Press Fit – диаметр стакана 46 мм, ширина 79 мм;
386 EVO – внутренний диаметр 46 мм, ширина 86,5 мм.

Эксцентриковые устройства со смещённым креплением, которые позволяют быструю и удобную установку: велосипедная каретка проворачивается в стакане, затягивая цепь, а затем фиксируется гайкой или болтами. Такие устройства обычно используются на велосипедах с фиксированной передачей или планетарной втулкой, на серийных байках встречаются очень редко. Существует также несколько размеров:

Посадочный диаметр 54 мм;
Стандарт 46 мм, под раму Press Fit 30, обычно поставляется интегрировано с осью 24 мм;
Стандарт BSA – с одноимённой резьбой, используется со специальным полузвеном, позволяя смещать натяжение цепи.

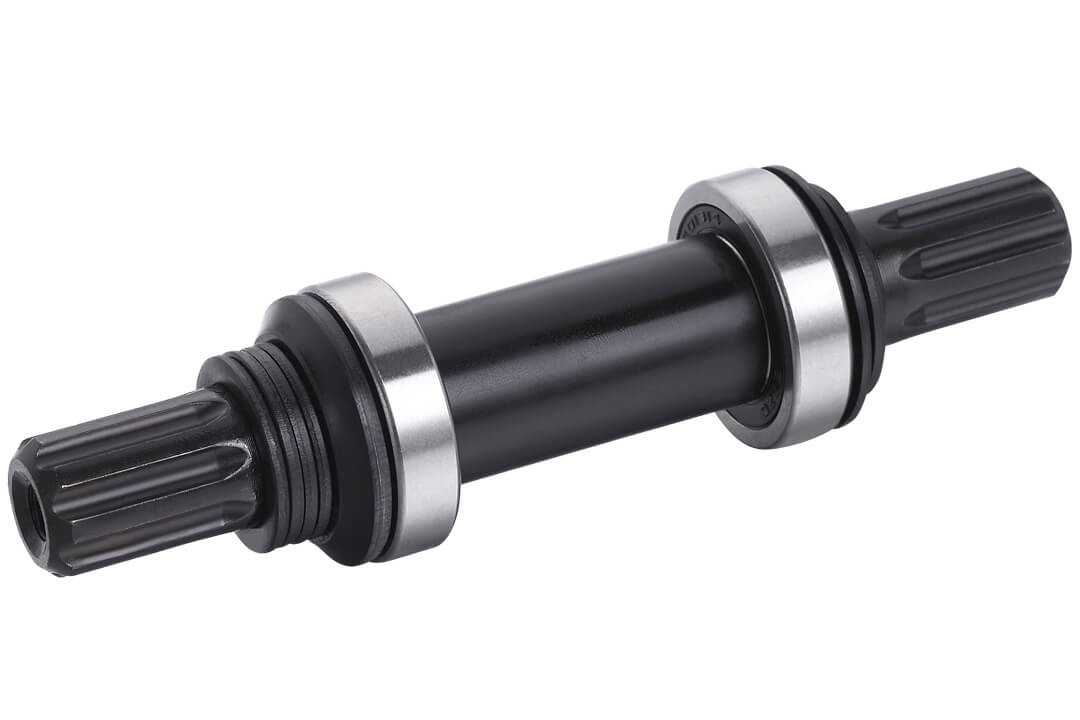

Шлицевое соединение Howitzer для трюковых велосипедов

По креплению шатунов

Квадрат (SQR) – стандартный квадрат, очень старая система крепления, которая, однако, достаточно неудобна – при частой разборке шатун разбалтывается, и при педалировании будет повреждать вал, приводя к необходимости замены по причине износа вала каретки, а не, как обычно это бывает, износа или повреждения подшипников.
Шлицевой – с несколькими стандартными размерами, позволяет избежать проблем квадратного сечения, не позволяя валу и шатунам разбалтываться друг относительно друга.

Шлицевых соединения множество версий:

Octalink – стандарт от Shimano для недорогих байков. Существует две поставки – Octalink v1 и Octalink v2;
ISIS Drive – общий шлицевой стандарт для множества компаний. Основные производители – FSA, Truvativ, Race Face. Последняя компания была инициатором разработки стандарта из-за ограничений компании Shimano на Octalink;
Hollowtech II – применяется в интегрированных системах Shimano высокого уровня;
Giga X Pipe (GXP) – альтернатива Holowtech II от Truvativ, Noir и Stylo;
Howitzer – вариант, схожий с ISIS для экстремальных байков.

Совместимость

А теперь о совместимости. Расписывать текстом совместимость каждого описанного выше стандарта шатунов с каждым стандартом кареточного узла рамы будет слишком долго, поэтому я подготовил таблицу совместимости. В некоторых случаях будет достаточно просто каретки правильного стандарта, в других — необходимо устанавливать дополнительные переходники. Модульные системы не выносятся отдельным пунктом в таблице, поскольку каждые модульные шатуны соответствуют определенному стандарту шатунов, уже включенном в таблицу.

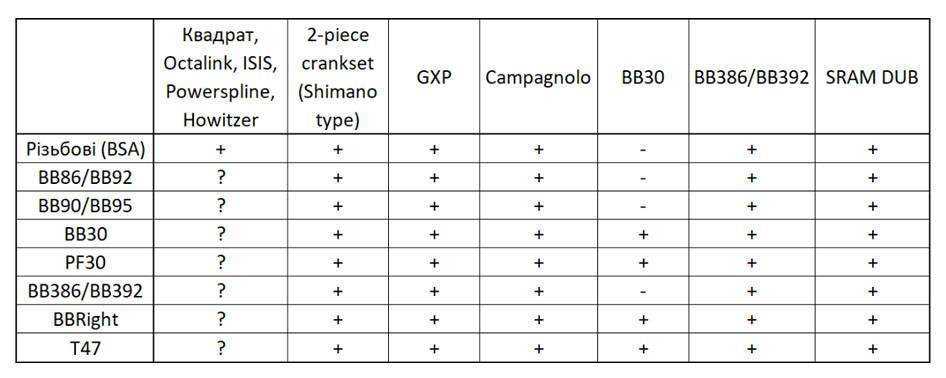

Легенда таблицы + этим символом отмечены те пары, для которых существуют стандартные каретки, или которые могут быть установлены через определенные адаптеры, или которые теоретически можно подружить между собой (например, виточивши адаптер), хотя адаптеров я и не нашел.

— не совместимыми отмечены только те пары, которые вообще никак не совместимы между собой (например, из-за того, что вал короче кареточный узел рамы).

? — теоретически, это можно подружить, но зачем??

Снимаем каретку: подробная инструкция

Начинаем с отвинчивания затягивающих болтов. Найти их можно на конце кареточного вала. Для этого этапа потребуется педальный ключ. Некоторые производители закрывают винты при помощи пластиковых заглушек, которые можно легко поддеть любым подручным инструментом. Для следующего этапа понадобится выжимка шатунов, при помощи которой потребуется до упора закрутить съёмник со стороны резьбовой части в шатун

Теперь можно снять и саму конструкцию каретки. В этом деле очень помогает съёмник, который предназначен именно для вашей модели механизма. Снятие каретки осуществляется обязательно с левой стороны, которую можно определить по отсутствующим звёздам на шатуне. Взяв в руки съёмник, его необходимо вставить в шлицы кареточного механизма с левой стороны, а разводной ключ при этом вращается против движения часовой стрелки

В этом процессе нужно следить за тем, чтобы съёмник не перекашивался во время работы с чашками на каретке. В результате неаккуратной работы можно повредить и сам съёмник, и чашку. Теперь можно переходить на другую сторону. Действия аналогичны описанным выше, за исключением направления откручивающих движений — по направлению часовой стрелки.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Стоимость велосипеда BMX

На рынке BMX велосипедов можно встретить как дешевые модели начального уровня, так и велосипеды для профессионалов. Отличаются они, в основном, весом и качеством деталей. Если вы ни разу не пробовали кататься на BMX — выбирайте что-нибудь недорогое, чтобы не было жаль потраченных денег, если вам быстро надоест катание.

Недорогие и очень крутые велосипеды, если выбирать по бренду — это американские Haro велосипеды, которые достойны пристального внимания фанатов прыжков и трюков.

К тому же, всегда можно будет поменять неудачные компоненты на лучшие. Однако, если вы уверены, что велосипедные трюки — это для вас, купите байк из среднего ценового диапазона, это выйдет дешевле, чем покупать недорогой и менять на нем компоненты.

Устройство и разновидности кареток для велосипеда

Каретка велосипеда – один из узлов, без которого не обходится современный байк. Аналогично ушам, лапам и хвосту, велосипед состоит из рамы, руля, нашей «героини», колёс и трансмиссии

Это несложный узел, но к нему предъявляются очень жесткие требования по точности исполнения, установке и надёжности составляющих частей, потому для обслуживания жизненно важно знать устройство каретки

Собственно, на данный узел приходится большая нагрузка:

силовая – энергия педалирования, полный вес велосипедиста в случае езды на педалях;
абразивная – силовое воздействие, плюс нахождение узла близко к земле приводит к большому риску попадания внутрь подшипников частиц грязи, которые очень быстро приведут к разрушению ключевых элементов детали.

Каретка в велосипеде, что это такое, для чего предназначена

Давайте вместе проанализируем это устройство. Такая информация поможет разобраться, каким образом, и что необходимо ремонтировать в вашем велосипеде.

Итак, в середине велосипедной рамы находится кареточный узел. Он располагается в специально собранной для него емкости. Она называется стаканом. Чтобы точно найти каретку, определите рядом наличие шатунов, педалей и звезд.

Главной задачей этого узла вашего велосипеда является – присоединить шатуны к остову велосипеда, и обеспечить крутящий момент, когда вы выжимаете педали. Так что без исправной каретки не будет исправного велосипеда.

Это устройство различается в размерах соответственно с моделью велосипеда. Различия также есть в пригодности к ремонту. Самыми популярными кареточными узлами в данное время являются устройства диаметром 68 мм. Но этот размер может колебаться от 110 мм до 122,5 мм.

Узлы каретки велосипеда бывают таких видов:

однократно используемые, как картридж;
те, которые можно разбирать и делать ремонт и замену подшипников.

Каретка, которую невозможно разобрать, установлена в раму велосипеда. Она служит до того времени, пока подшипники или ось, входящие в ее состав, не придут в полную негодность. Так как такой узел полностью герметичен, эксплуатация устройства возможна достаточно долго, не только, когда вы передвигаетесь размеренно и спокойно, но и в экстремальных условиях.

Устройство, которое можно разобрать, требует сервисного обслуживания. Не обязательно обращаться к профессионалам в ремонтные мастерские. Я подскажу вам, как сделать ремонт каретки в велосипеде, как заменить неисправный подшипник каретки самостоятельно, не тратя лишних денег на сервис.

Вам всего лишь потребуется заменить неисправные подшипники и тщательно обработать смазкой все устройство каретки велосипеда.

Замена подшипников в передней вилке

Насыпные подшипники выглядят как шарики, перемещающиеся во втулке колеса. Они прокатываются по желобку и создают опору

Количество таких шариков всегда определенное, поэтому во время их замены важно не потерять ни одного, а также менять весь комплект, если хотя бы один из них износился раньше времени. Если вы не знаете, как поменять подшипники на велосипеде, но хотите сделать это самостоятельно, примите к сведению следующий совет:

Снимите колесо;
Открутите рулевой болт;
Отсоедините шайбу;
Отверните верхнюю чашку.

Под чашкой вы обнаружите шарики. Будьте внимательны, чтобы они не рассыпались во время процесса. Проблемы не будет, если у вашего велосипеда чашка с сепаратором.

Осторожно высыпав их из чашек в стакан, чтобы не потерялись, снимите вилку. Чашки следует хорошо промыть от загрязнений, как и шарики

Обязательно высушите их или вытрите насухо, так как влага влияет на устройство негативно. Шарики могут заржаветь или деформироваться, и тогда понадобится их заменить. Нельзя использовать их даже в том случае, если поврежденным будет всего один. В таком случае понадобиться заменить все на новые. Для чашек используйте смазку, смажьте так же и ось. Только после этого заново соберите конструкцию точно таким же образом, как ее разобрали.

Виды выпускаемых кареток

По типу, они выпускаются открытыми и закрытыми. Последние являются картриджем с подшипниками, находящимися в надежном корпусе, который крепится на раму.

Закрытые каретки

Широкое распространение объясняется защищенностью от проникновения внутрь грязи, воды и пыли. Это сохраняет деталь от образования ржавчина и засорения. Но ремонту эти неразборные детали не поддаются, поэтому им не требуется техобслуживание. В использовании каретки велосипеда несложные, поскольку перекоса они не допускают, регулировки не требуют. Новыми заменяются при износе.

Открытый тип

Каретка велосипеда открытая — вал, вращающийся благодаря установленным в чашки подшипникам. Помешается она в стакан рамы. Рассматриваемый вид противоположен картриджному, поскольку от воды и грязи он не защищен. Эти каретки велосипеда разборные, поэтому техобслуживание требуется часто: в них изнашиваются, а также перекашиваться подшипники, следовательно, придется их менять. Но, именно то, что они разбираются, т.е. пригодность к ремонту, дающая возможно вовремя смазать и перебрать подшипники, считается преимуществом открытого типа.
