Регулировка и настройка дисковых тормозов на велосипеде

Симптомы проблем

Как определить, что требуется регулировка тормозов на велосипеде? Есть несколько признаков:

Вы купили велосипед – новые механизмы требуют обкатки и постоянной, в несколько подходов после небольшого пробега, регулировки.
Вы не использовали велосипед больше месяца – особенно, если это было холодное хранение, обслуживание колодок и тормозного механизма обязательно.
Из механизма слышны «новые» звуки: гудение на скорости, периодические стуки, свист, скрипы – проблемы с механическими частями или колодкой.
Тормоза стали плохо реагировать на усилие, то есть срабатывать только после некоторого хода, не сразу «отпускать» и т.д. – явный признак проблем с тросиками или гидравликой.
Визуальные повреждения тросиков или элементов механизма тормозов – работать они могут и продолжать, но отрегулировать после, например, удара просто необходимо.

Неравномерно истёртые колодки дисковых тормозов

Регулировка дисковых гидравлических тормозов на велосипеде своими руками

Гидравлику принято называть самонастраиваемой. Откуда взялся такой статус – непонятно. Центровка колодок относительно диска здесь тоже может сбиваться. Да и шорканье самого ротора – одна из первых жалоб владельцев даже новых байков.

В целом же настроить гидравлические дисковые тормоза на велосипеде проще, чем тросовые. Но проводя параллель между наладкой тормозного механизма и чисткой цепки, можно сказать, что работа с тормозами все же труднее, чем промыть цепь в домашних условиях .

Ослабьте болты крепления калипера к переходнику.
Зажмите до упора тормозную ручку и зафиксируйте ее в этом положении подручными средствами (проволока, изолента…).
Проверьте расположение ротора. Он должен располагаться точно по центру прорези калипера. Если диск изогнут, значит, колодки не равноудалены от него. Добиться требуемого положения фрикционных накладок и ротора можно путем выгибания диска в противоположную от наблюдаемого изгиба сторону. Жидкость перетечет с одного поршня на другой, и колодки выровняются.
Затянуть поочередно болты крепления к калиперу. Используйте методику затяжки на 1/4 оборота, которая приведена в технологии наладки механики.
Настроить положение ручки с помощью винта на ее корпусе.

Регулировка переднего тормоза на велосипеде

Самое сложное впереди. Не стоит бояться, нужно всего лишь сконцентрироваться. Итак, нужно отрегулировать расстояние между колодками и колесом

Это важно. Опять же, мониторинг действий схож для задних и передних тормозов

Стоит помнить: если дистанция будет слишком большой, то зажимы будут плохо прилегать. Следовательно, тормозного эффекта не будет. Если же, наоборот, оставить тормозам мало места – они будут чиркать по ободу. От этого колодки быстро сотрутся, а колесо будет постоянно тормозить. В общем, отрегулировать расстояние между колодками и ободом можно с помощью одной гайки, которая находится на рычагах, сверху, где прикрепляется металлический тросик.

Её стоит открутить, тем самым ослабив хватку. От этого действия рычажки разъедутся, не стоит бояться. Их силой руки нужно прислонить к ободу. Потом зажать ручку тормоза так, чтобы она не доходила до руля на пару сантиметров. Удерживая рычаги в таком же положении, следует обратно закрутить гайку. Регулировка тормозов на велосипеде этим не ограничивается.

Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

прилегала к ободу всей поверхностью
не касалась покрышки
располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

сила воздействия;
эффективность;
износостойкость;
модуляция;
требования к обслуживанию;
сравнительные особенности.

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.

Наладка бюджетной системы: как правильно отрегулировать на велосипеде тормоза типа V-Brake

Идеальные в условиях полевого ремонта и дешевые в эксплуатации V-Brake настраиваются в четыре перехода

Причем, соблюдение их последовательности крайне важно. Перед тем, как отрегулировать тормоза на велосипеде, следует отсоединить подводящую рубашку от правого (для переднего тормоза) или от левого рычага (для заднего) путем одновременного оттягивания металлической направляющей троса и притягивания тормозного рычага к ободу.1

Поиск оптимального расположения колодок относительно обода — производится в следующей последовательности (колодки регулируются попеременно):

при помощи шестигранника ослабляется винт крепления колодки к рычагу;
колодка плотно прижимается к ободу;
производится поиск оптимального расположения колодки — ее внешняя и внутренняя грани должны быть корадиальны окружности колеса;
колодку слегка притягивают к рычагу.

2. Отладка расположения рабочей плоскости колодки

В настройке рычажных тормозов на велосипеде данному переходу отводится особое внимание: необходимо добиться, чтобы передний край колодок касался обода раньше заднего. Для этого под задний край колодки подлаживают какой либо твердый предмет толщиной 1-1,5 мм и прижимают ее к ободу

После чего окончательно затягивают фиксирующую гайку

Далее повторяют переход для второго рычага

После чего окончательно затягивают фиксирующую гайку. Далее повторяют переход для второго рычага.

3. Центровка положения рычагов (подбор усилия пружин рычагов) Задача — обеспечить одновременное прилегание колодок к ободу. Регулирующие элементы — винты, расположенные на левом и правом рычагах, возле места посадки последних на вилку. Цикл подготовки к наладке включает следующие переходы:

установить направляющий угольник тросика в держатель трубки на рычаге;
если трос отсоединялся, необходимо его зафиксировать соответствующим винтом на рычаге.

Содержание операции по вопросу как отрегулировать усилие пружин тормозов на велосипеде следующее:

зажимая тормозную ручку, отслеживается момент соприкосновения колодок с ободом;
на рычаге с колодкой, которая коснулась раньше, необходимо усилить пружину, завернув соответствующий винт (можно ослабить пружину на втором рычаге).

4. Настройка расстояния стационарного расположения колодок от обода колеса (выбор оптимального натяжения троса) Задача этапа — наладить остроту работы тормозного механизма. Операция производится в следующей последовательности:

регулировочный барабан заворачивается практически до упора (можно оставить 2-3 витка резьбы);
отворачивая винт крепления троса к тормозному рычагу, слегка натягивая его и снова заворачивая фиксирующий болт, отыскивается оптимальное расстояние между колодками и ободом (1-2 мм);
при необходимости незначительного увеличения/ уменьшения остроты торможения достаточно отвернуть/ завернуть барабан.

Последняя настройка тормозов на велосипеде(пункт 4) во многом зависит от правильности формы обода. При наличии небольшой восьмерки необходимо отыскивать оптимальное положение, при котором колодки не будут подтирать обод. При езде по ухабам или ямам на высокой скорости следует как можно чаще проверять эту настройку.

Как установить дисковые тормоза

С ситуацией, когда, купив дорогостоящую вещь, вскоре ее выпускают с «новой фишкой», сталкивались все. С байками происходит это достаточно часто. Вроде катаешься на байке, все нравится, и вдруг встречаешь велосипед с дисковыми тормозами. Со старым железным другом расставаться не хочется, как нет желания расставаться с приличной суммой, поэтому возникает вопрос – можно ли установить их на имеющийся байк?

Помимо него, потребуется установить суппорты на раму и вилку, для чего на них должна быть пара крепежных отверстий. В идеале, перед тем, как покупать такие тормоза, лучше проконсультироваться с менеджерами веломагазинов. Опытные мастера подскажут, даже (за отдельную плату) установят на имеющийся байк эти тормоза.

Тормозные ручки нередко, как и тросики, уже проложены. Их оставляют, устанавливая механический дисковый тормоз. Главное, чтобы концы не были распущены. Если эта деталь не заменялась давно, внутри рубашек скопилась грязь, которая создает трение, поэтому лучше тросы и рубашки заменить новыми.

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

Закрепить рычаги на раме велосипеда.
Вдеть в тормозную ручку приводной тросик.
Установить ручку на руль, вставить трос в пазы на раме (если есть).
Соединить трос с рычагами и поставить пружину.

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Так, даже дорогостоящая система будет работать неважно без правильной регулировки, и наоборот, V-brake среднего класса по эффективности может превзойти дисковый тормоз. Что нужно сделать по настройке тормозов?

Отрегулировать натяжение троса. После настроек тормоз должен мгновенно срабатывать на сжатие ручки и отскакивать при ее ослаблении. Если колодки не отходят от ободьев, это говорит о недостаточном натяжении. На перетянутом тросе ручка будет тяжело нажиматься, а оплетка может лопнуть.

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

Сбросить пружины.
Ослабить болт фиксации троса.
Подобрать натяжение так, чтобы в полностью зажатом положении расстояние от ручки до руля соответствовало толщине пальца.

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Регулировка зазоров. Оптимальное расстояние – 2 – 3 мм от края колодки до обода. Определение износа тормозных колодок: использовать нельзя, когда полностью стерты отводные канавки (вся поверхность ровная).

Как поставить новые колодки? Расположение относительно обода влияет на величину площади контакта колодок с ним, силу торможения и срок службы материала. Для тормозных колодок с мягкой резиновой поверхностью их нужно установить так, чтобы передний край располагался ближе к ободу. Тормозные колодки из жесткого материала ставятся строго параллельно поверхности вращения колеса.

Если на велосипеде установлены картриджные колодки, потребуется поменять лишь накладки. Их положение задается шплинтом, перед снятием старой поверхности он извлекается из корпуса. Аналогично в обратном порядке вставляется новая накладка и фиксируется шплинтом.

Регулировка положения и смещение колодочных корпусов производятся за счет болта и шайб. Для точной фиксации потребуется сжать тормоз и выставить положение колодок строго на поверхности обода.

Последним этапом будет проверка работы системы на практике, то есть в реальных условиях езды. Как правило, настроить V-brake получается сразу. Однако если торможение запаздывает или ручка не полностью возвращается в исходное положение, необходимо отрегулировать тормоза повторно.

Натяжение пружин

Пружины, которые входят в систему ободных механических тормозов, тоже отвечают за расстояние между колесом и колодкой. Но, в отличие от гайки с тросом, они позволяют регулировать дистанцию вплоть до миллиметра. То есть более точно. Натяжение пружины можно изменить с помощью одного болта, который то и дело закручивается и откручивается. Данный болт находится с обеих сторон тормоза. Поэтому, когда возникает ситуация, что одна сторона прикасается к ободу, а вторая отделяется, стоит только подвернуть болтик — и все станет на свои места. При закручивании данного элемента пружина становится «тверже». Следовательно, расстояние увеличится. Если открутить болт, пружина ослабится. От этого расстояние уменьшится. Так, регулируя каждый элемент, можно добиться идеальной точности.

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

Закрепить рычаги на раме велосипеда.
Вдеть в тормозную ручку приводной тросик.
Установить ручку на руль, вставить трос в пазы на раме (если есть).
Соединить трос с рычагами и поставить пружину.

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

Сбросить пружины.
Ослабить болт фиксации троса.
Подобрать натяжение так, чтобы в полностью зажатом положении расстояние от ручки до руля соответствовало толщине пальца.

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

Закрепить рычаги на раме велосипеда.
Вдеть в тормозную ручку приводной тросик.
Установить ручку на руль, вставить трос в пазы на раме (если есть).
Соединить трос с рычагами и поставить пружину.

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

Сбросить пружины.
Ослабить болт фиксации троса.
Подобрать натяжение так, чтобы в полностью зажатом положении расстояние от ручки до руля соответствовало толщине пальца.

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Достоинства и недостатки

Как и у любых систем, у ободных тормозов имеются как плюсы, так и минусы. Т.к. большинство спортсменов, использующих ободные тормоза, используют V-Brake систему, то стоит рассказать о достоинствах и недостатках именно этой конструкции.

Среди наиболее главных преимуществ можно выделить следующие пункты:

Несложная конструкция. В случае необходимости легко заменяются и ремонтируются. Из-за широкого распространения в бюджетных моделях велосипедов, их можно найти практически в любом велосипедном магазине;
Благодаря своей простоте имеют малую цену. Для начинающих велосипедистов, с небольшим бюджетом – отличный вариант;
Имеют небольшой вес. Минимальная нагрузка на спицы и втулки велосипеда;
При продолжительной работе слабо нагреваются.

Если говорить об обратной стороне V – образных тормозов, то можно отметить несколько нюансов, а именно:

При изменённой геометрии колеса, например, в случае восьмёрки. Вследствие этого, во время движения, колодки могут задевать колесо и будет происходить постепенное торможение;
Если в солнечную и сухую погоду они достаточно хорошо выполняют свою функцию, то в дождливые сезоны, когда везде много грязи, такого не скажешь. При попадании грязи или воды на колодки тормозной системы велосипеда, чувствительность при торможении будет снижена. Это может повлечь за собой опасные ситуации;
Достаточно быстро приходят в негодность при активной или экстремальной езде;
По сравнению с дисковыми, требуют больших усилий при нажатии на тормозную ручку;
Из-за особенностей конструкций большинства современных велосипедов, возможность установить на них V – образные тормоза просто-напросто отсутствует.

Виды тормозов

Выбор подходящих тормозов велосипеда зависит от режима эксплуатации и финансовых возможностей. Так, дисковые считаются самыми дорогими, v-brake – более экономичный вариант. Гидравлика и ободная система тоже отлично выполняют свои функции. Каждая разновидность имеет свои достоинства и недостатки.

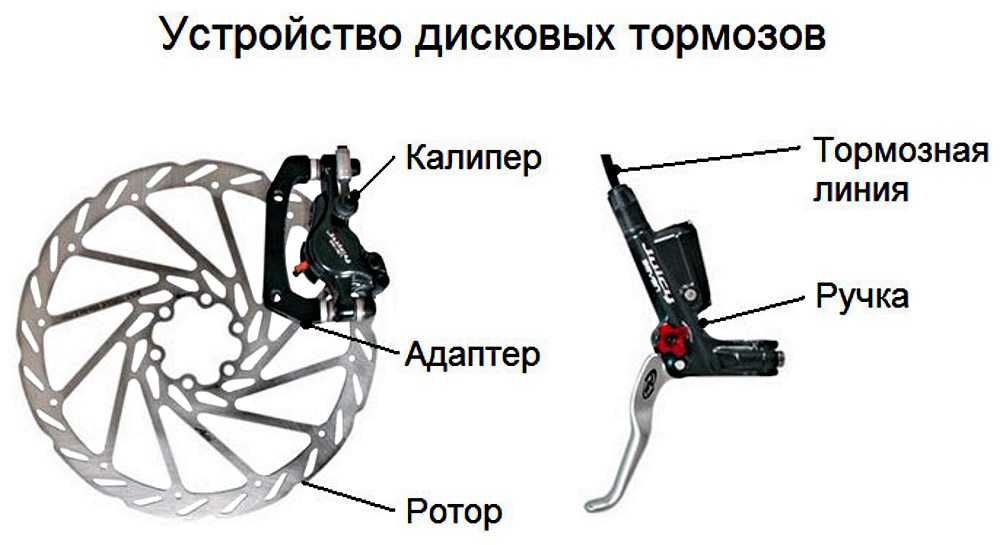

Дисковые

Дисковый механизм изначально был прерогативой автомобилей и мотоциклов. Со временем эта система перекочевала в веломир. Состоит она из тормозного диска, колеса, прикрепленного к втулке и калипера, внутри которого располагаются колодки. Самые распространенные размеры элемента: 140, 160, 180, 185, 203, 220 мм. Чем больше диаметр ротора, тем более эффективной будет работа всей конструкции.

Дисковые велосипедные тормоза могут быть механическими или гидравлическими. К преимуществам механизма относят:

мощное, быстрое торможение;
эффективность работы в любых условиях;
возможность установки на широких покрышках;
долговечность колодок;
механизм не влияет на износ обода.

Среди недостатков отмечают сложный ремонт в полевых условиях при отсутствии специального инструмента. Кроме того, дисковая система характеризуется большим весом, имеет высокую стоимость.

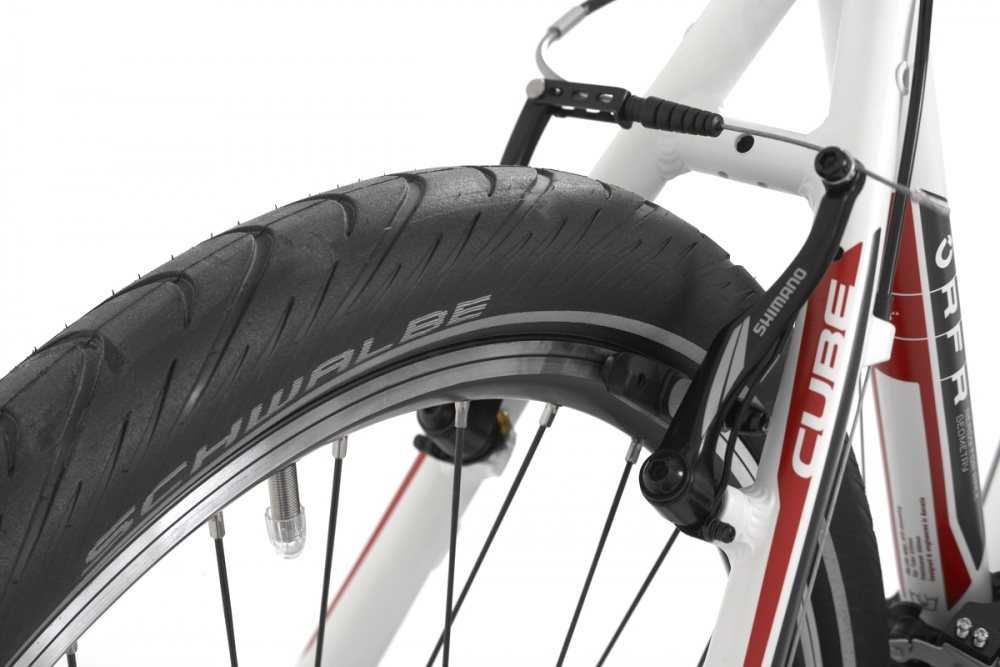

V-brake

При установке механизма тормозной тросик подводят сбоку к верхней части рычага. Последний сжимает обе части элемента с картриджными колодками. Благодаря параллельному прижиманию обеспечивается быстрое торможение. К преимуществам системы относят:

простота и эффективность конструкции;
небольшой вес по сравнению с барабанными и дисковыми механизмами;
доступная стоимость.

Среди недостатков тормозов v-brake отмечают снижение результата при попадании на обод грязи или воды. В связи с повышенным трением о частицы пыли, песка механизм быстрее изнашивается. Еще один минус – невозможно установить такую систему на велосипед с широкими колесами.

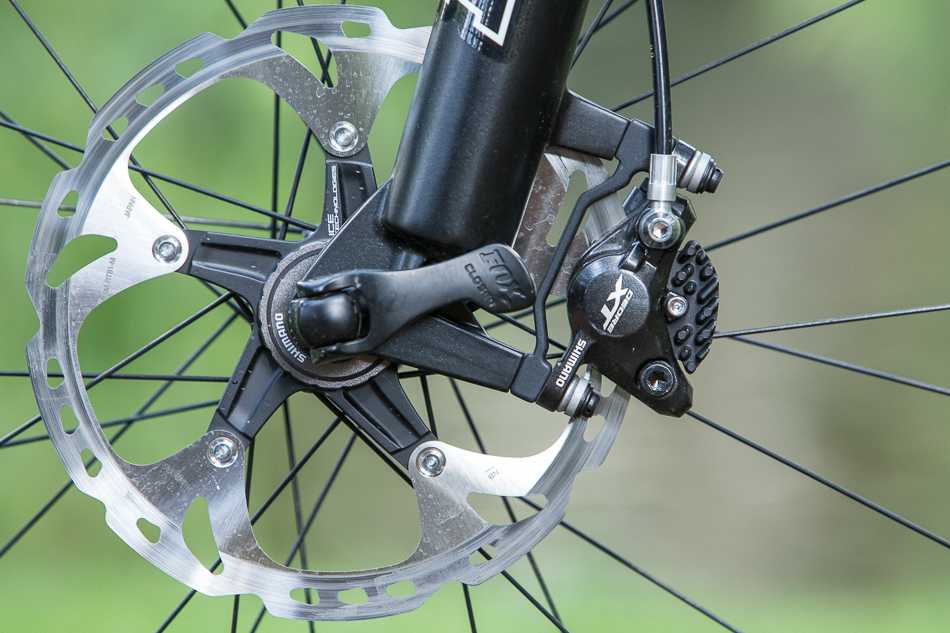

Гидравлические

Принцип действия гидравлических тормозов такой же, как у ободных и дисковых. Единственное отличие заключается в том, что в действие элемент приводят не тросики, а специальная гидролиния, соединяющая механизм с тормозными ручками. К преимуществам конструкции относят:

самое мощное торможение в отличие от других типов;
высокий уровень контроля тормозного усилия;
эффективное функционирование при любых погодных условиях;
возможность использования с широкими колесами;
механизм не влияет на износ обода.

Среди недостатков гидравлического тормоза для велосипеда отмечают сложность ремонта, поиска подходящих запчастей, выпрямления погнутого ротора. Механизм имеет большой вес, стоит дорого.

Ободные

Данный механизм является самым популярным в настоящее время. Действует он непосредственно на поверхность ободьев, приостанавливая их вращение. Приводные ручки располагаются на руле, прижимные элементы – в непосредственной близости от колес. Все детали соединяют при помощи тросиков.

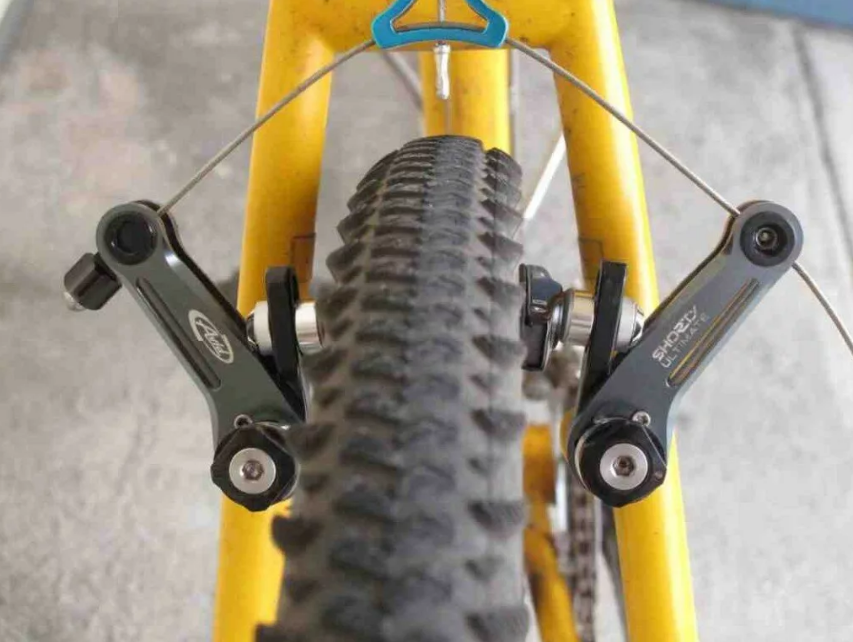

Существует несколько разновидностей механизма: клещевые, кантилеверные, v-brake. К преимуществам ободных тормозов относят:

простота конструкции;
ремонтопригодность как в домашних условиях, так и поездках;
высокая эффективность торможения;
универсальность;
небольшой вес.

Ободные тормоза не лишены недостатков. Изделия характеризуются невысокой модуляцией, чувствительностью к искривлению ободьев. Влага и грязь ухудшают работу механизма, при длительном использовании конструкция нагревается, что приводит к истиранию колодок.

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек.

Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь.

Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же

2. Регулируем положение колодок

прилегала к ободу всей поверхностью
не касалась покрышки
располагалась параллельно ободу

Если ваши тормоза «визжат», попробуйте сделать следующее.

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача – подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт. Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза. Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

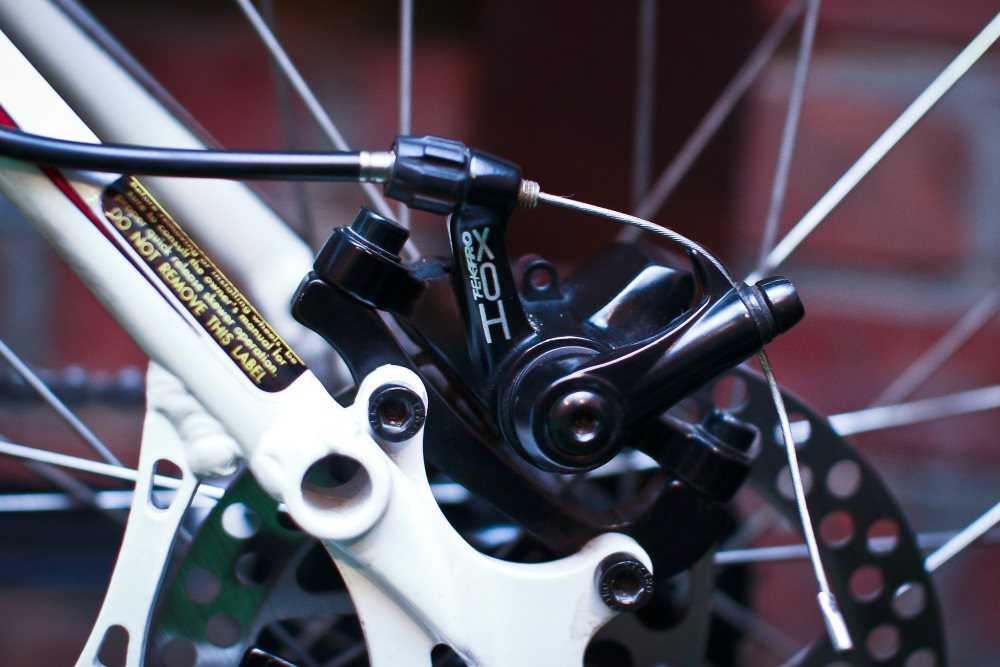

Как отрегулировать дисковые механические тормоза на горном велосипеде

Механика постепенно уходит в историю. Сейчас ее еще можно увидеть в бюджетной линейке российских Stels, Forward и Stern. Учитывая цену, о принадлежности деталей тормозной системы к таким мировым брендам, как Shimano и Sram, говорить не приходится. Обычно это какой-то noname комплект, который имеет минимум настроек.

Еще один гвоздь в списке недостатков механических дисковых тормозов – они чаще нуждаются в регулировке. Все потому, что одна из колодок неподвижна. По мере ее стирания расстояние между ней и диском автоматически увеличивается. Между тем колебания значений этого зазора должны быть незначительными, иначе фрикционные накладки будут неравномерно изнашиваться + страдает качество замедления.

Проверка готовности системы к регулировке

Итак, сперва необходимо убедиться, что:

Адаптер, к которому крепится калипер, хорошо закреплён на раме или вилке (болты плотно затянуты).
Уже проверенный ротор надёжно зафиксирован винтами на втулке.
Колесо установлено на велосипед, эксцентрик/гайки затянуты.
Барашек регулировки натяжения троса выкручен не более чем на 1,5 оборота (находится рядом с ручкой или суппортом).
Трос закреплен на подвижном рычаге машинки.

Работа с калипером

Регулировка механических дисковых тормозов на горном велосипеде выполняется в два этапа: наладка калипера и поднастройка тормозной рукоятки. Отрегулировать суппорт – значит выставить колодки симметрично относительно диска, при этом зазоры должны быть минимальными.

В настройке калипера важно соблюдать последовательность действий:

Отцентрировать машинку. Ослабьте болты крепления суппорта к переходнику и, двигая калипер, отыщите такое его положение, при котором колодки будут равноудалены от диска и полностью параллельны ему. Отцентрировав машинку, притяните ее к переходнику, соблюдая правило равномерной затяжки: вращайте один болт на ¼ оборота, затем другой также на ¼, и снова повторяйте описанную процедуру с первым и вторым крепежом.
Выставить зазор между неподвижной колодкой и диском. На калипере механического дискового тормоза любого класса есть болт или регулировочное колесо, позволяющее приближать/удалять неподвижную колодку от диска. Здесь стоит задача воспользоваться этой регулировкой, чтобы приблизить колодку максимально близко к ротору, соблюдая зазор. Проще всего сделать это так: придвинуть фрикционную накладку вплотную к диску, но так, чтобы она не изгибала его, и немного отпустить болт для получения небольшого зазора.

Совет. Настройте зазор так, чтобы на середине хода тормозной ручки фрикционные накладки плотно прихватывали диск. Для этого потребуется корректировать натяжение троса с помощью барашка и положение неподвижной колодки (чтобы соблюдать симметрию относительно ротора).

К сведению. Центровку калипера можно пропустить, если эта операция была выполнена ранее, а колесо не снималось.

Настройка хода тормозной ручки

Эта наладка позволяет настроить положение рукоятки в момент схватывания тормоза. Конкретных рекомендаций по этому поводу нет. Кому-то удобнее, чтобы велосипед тормозил при малейшем нажатии на ручку, кому-то больше нравится наличие небольшого холостого хода и мертвая хватка в середине пути рычага.

Выполняется данная настройка с помощью винта, расположенного в корпусе тормозной ручки. Финишная доводка резкости схватывания тормоза производится барашком натяжения троса.

Внимание! После завершения всех регулировок проверьте, равноудалены ли колодки от ротора. Вполне возможно, что придется подрегулировать неподвижную фрикционную накладку

Как ослабить дисковый тормоз на велосипеде

Достаточно вкрутить барабан натяжения троса на определенное количество оборотов. Если его хода недостаточно – открутить гайку крепления тросика к калиперу, и послабить его натяжение. Вариант «так себе» – выкрутить болт регулировки положения ручки.
