Голландия. Tulip-Trip 2014. Часть 1. Инженерная. Или Передний багажник своими руками.

Состав: семья 4 человека + подруга с дочкой. Итого 3+3.

Про культурную часть, про планы и их реализацию, позже.Про гостиницы и дома/квартиры тоже позже.Про переброски на ж/д и почему заброска был именно в Дюссельдорф и какого это летать с велосипедами в Люфтганзе — это тоже все позже.

А пока время отлета неминуемо приближается, требуется привести велосипеды в чувство и дооборудовать их.

Про изготовление стойки для ремонта велосипедов я уже рассказывал. Про то, как чистить цепь и настраивать передачи и тормоза я рассказывать не буду. Это и так всем известно.

Я расскажу про то, как надо было уместить на велосипедах всю ту поклажу, которую придется взять на четверых.

02. Из прошлого визита в Голландию мы привезли этот чудо-чемодан.

03. Вообще он для использования на заднем багажнике. Но мне предстоит сделать так, чтобы установить его на передок.

04. Потому как сзади будет детское велокресло, там чемодан не пропишется.

Ну, думаю я, в ~~Греции~~ Сокольниках найдется всё. И поехал покупать багажник на передок.

06. Выбор передних багажников совсем не порадовал. Точнее его нет вообще. Одна конструкция в нескольких вариациях в зависимости от производителя. Подходит разве что для пары отдельных мешочков или чемоданчиков, которых у меня нет.

07. А с мешками вот так, это никуда не годится. Мало места. Пропадает.

Купил на всякий случай один такой, вдруг пригодится. Цена 800 р.

Ну, нет багажника, значит придется делать самому.

Сделать багажник для велосипеда своими руками (привет поисковые машины)

Поначалу хотел сварить из стального профиля, но подумав, что так резко и бездумно добавлять велосипеду массу — неразумно. Хотя, это и было бы намного быстрее и проще.

Закупился алюминиевыми профилями.

08. Первый гиб. Да, это не сталь. Гнется легко, но и ломается тоже моментально.

Это будут упоры-держатели

10. Работаю буквально на коленке.

В дальнейшем эта дуга не понадобилась, жаль, хорошо согнул

11. Перемычки с выбранным полукругом.

12. Соединять детали буду на шурупах в торец. Для этого в каждую деталь вбиваю деревянные пробки, куда будет закручиваться шуруп.

14. Под шляпки сделаны углубления. При этом и сам профиль тоже прогибался. Выправлял

15. Получилась такая лесенка.

16. Надо было под шляпки сильнее углубления делать. Потом немного шляпки подточу, чтобы не зацеплялись

Ложе для чемодана готово.

Часть вторая. Теперь надо сделать собственно крепление к велосипеду.Одно из мест крепления: посадочные места для v-брейков.

17. От стальной уголка отпилил лишнее и подогнул.

18. Подсплющиваю конец трубки. Новое применение моему гибочному станку.

19. Всовываю стальную лапку, дожимаю, фиксирую парой клепок.

22. Что-то вырисовывается

24. Теперь надо добавить еще одно место крепления. Тут и пригождается купленный передний багажник. Решил сачкануть и применить его, не зря же покупал.

Держится в одном месте тоже за ви-брейки, другое место за хомут внизу вилки

25. Остается добавить несколько перемычек по знакомой технологии.

Да, обратите внимание на цепь на заднем плане. Нет, не велосипедную, на обычную цепь.Известно всем, в Голландии очень даже вороют велосипеды

И крепить надо все, что можно открутить. Поэтому вопрос дополнения моего стандартного троса на кодовом замке встал. На даче был кусок цепи. Осталось только добавить амбарный замок. Просто и сердито. Цена вопроса копеечная. В магазинах цепи для великов стоят каких-то безумных денег и самая длинная была намного короче, чем мне было нужно. Я хотел одной цепью охватывать сразу три велосипеда.

Всё, можно выходить на ~~большую~~ дорогу.

26. С чемоданом. В полной выгрузке (как на самом первом фото в посте, велосипед весил, наверное, килограмм 50, без ребенка)

27. И без чемодана.Т.к. весь передок будет загружен вещами, то фонарю достается почетное место на рулевом клыке.А без фонариков в Голландии низя.

28. На фото чемодан фиксируется эспандером. Но практика показала, чтобы при даже средней загрузке, он держится сам. А не сползает за счет клыков.

30. У супруги я просто поставил ее задний багажник на передок. Получилось неказисто, но не менее функционально. И загруз у нее на передке меньше.

31. Пробная скатка перед поездкой. Благо в этом году снег сошел рано.

32. И конечно изделие нужно покрасить, чтобы из стилистики не выбивалось.

33. А это все, что имеет отношение к инженерной части проездки (т.е. без одежды и др вещей). Рюкзаки и сумки тоже отсутствуют в кадре.

Видим два велосипеда. Найдите на фото!Они спрятаны в чехлы для тренировки. Забегу вперед, скажу, что чехлы нужны были только для одной поездки на поезде. А ездили с нами всю поездку.Два детских сидения, шлемы 4 шт, нарульная съемная сумка 2 шт, гидромешки, инструменты.

Багажник для дисковой тормозной системы

При установке багажника на велотранспорт с дисковыми тормозами надо учитывать, что стойки могут препятствовать нормальной работе тормозов.

В некоторых байках присутствуют специальные отверстия с резьбой для установки багажника, но сцепление не удобно так как конфликтует с тормозной системой, поэтому оптимальным решением может являться только консольный багажник на подседельной трубе.

Чтобы поставить классическую модель велобагажника на велосипед с дисковыми тормозами надо будет самостоятельно изготовить кронштейн чтобы отодвинуть багажник от тормозов, при добротной работе такая конструкция выдерживает до 20 кг чистого веса.

Еще один способ – применение хомутного крепления багажа: хомуты продеваются вдоль подседельной трубы и вокруг пера заднего треугольника.

Оптимальным материалом для хомутов будет жестяная пластинка с резиновыми прослойками под основанием для предотвращения механических повреждений рамы. Идентичная конструкция подходит и для горных байков.

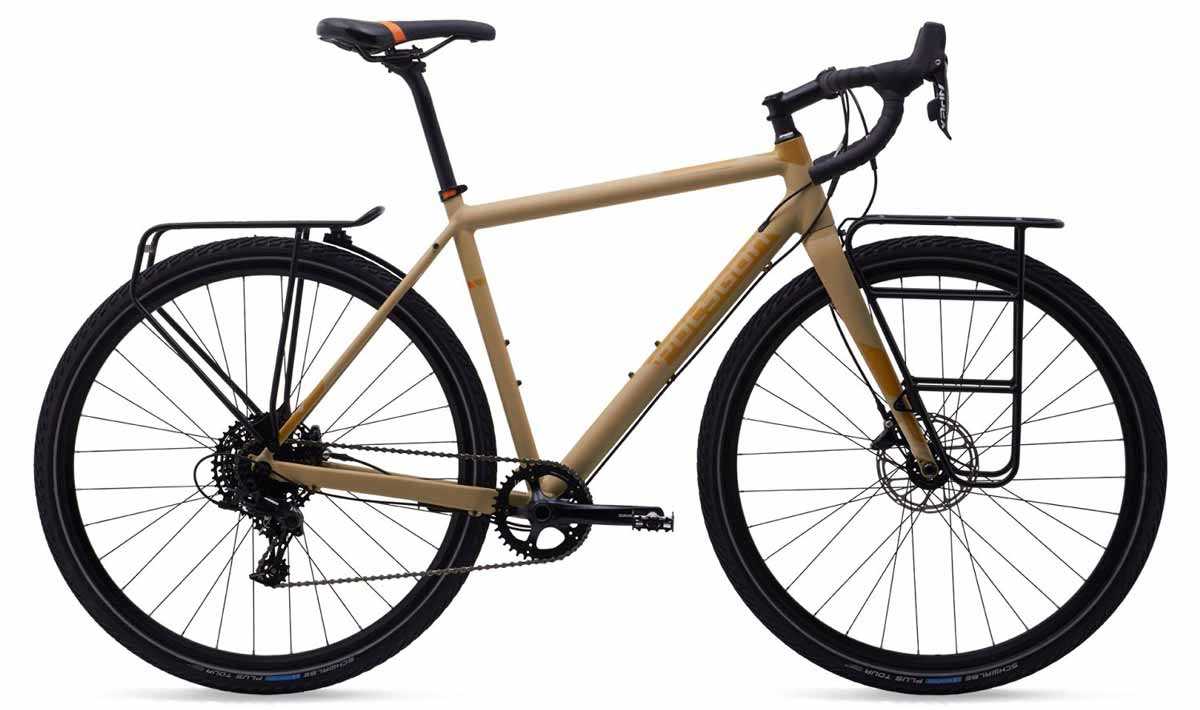

Туристические велосипеды

Туристический велосипед (или Туринг от англ. Touring Bike) – это велосипед предназначенный для путешествий. Это может быть как велосипед изначально разработанный производителем для туристических поездок, так и самостоятельно модифицированный байк (например, по концепции байкпакинга – равномерного распределения вещей по нескольким маленьким сумкам) какого-то другого типа. Чаще всего под словом туринг понимают дорожный туристический велосипед (как на фото выше), но вообще к турингам относятся и другие туристические типы (для смешанной местности, складные, экспедиционные, тандемы, лигерады и пр.).

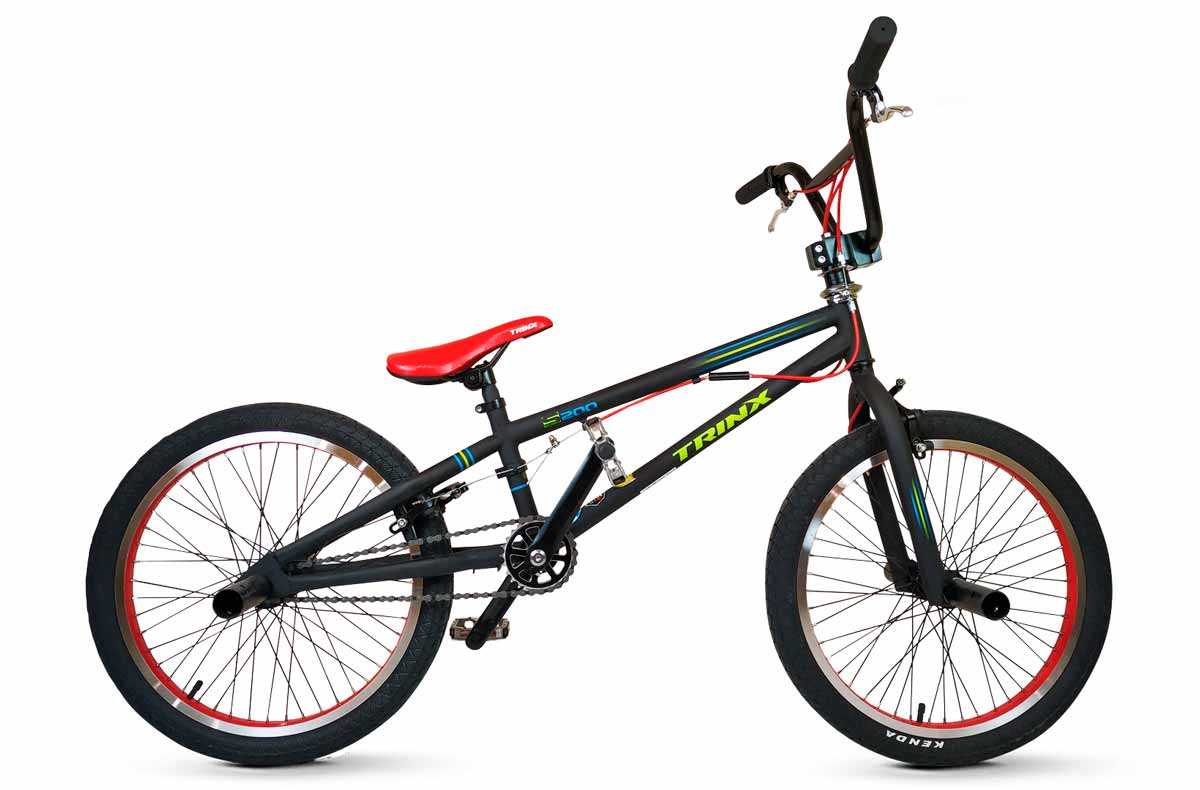

BMX

BMX (от англ. Bicycle MotoCross или Bike MotoCross – велосипедный мотокросс) – это гонки и трюковые стили катания (стрит, скейт-парк, дёрт и т.д.) на BMX-велосипедах. Велосипеды для BMX имеют жёсткую и прочную раму, ригидную вилку, одну передачу, руль с характерной перекладиной (кроссбар/crossbar) и чаще всего 20-дюймовые колёса. Могут использоваться гиророторы, пеги (трубки на втулках), башгарды (защита звезды), фрикостеры (специальные втулки, чтобы не вращать педали при езде накатом назад) и т.д.

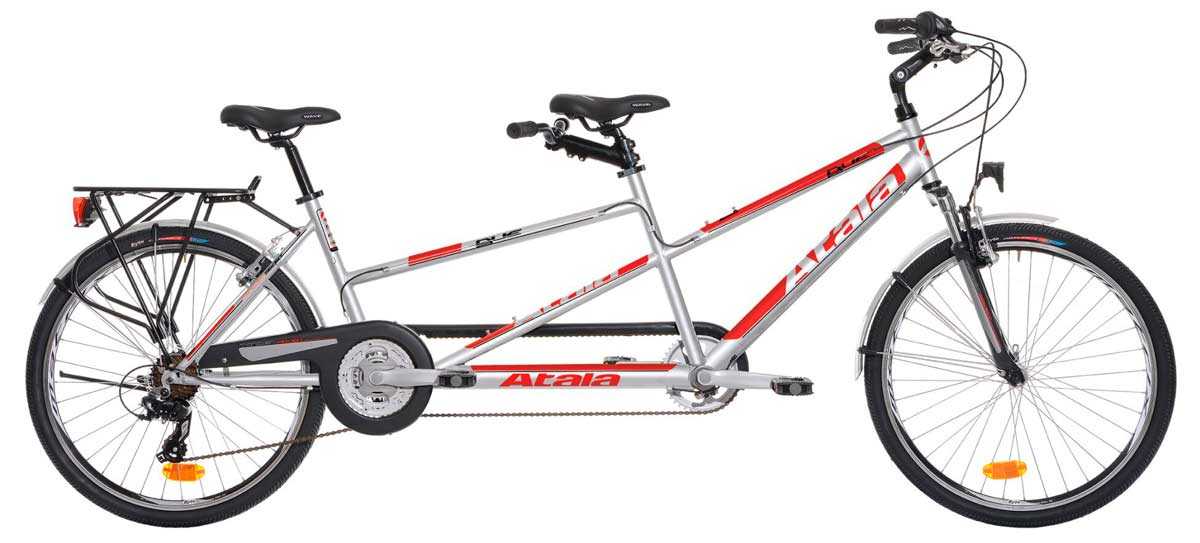

Тандем

Велосипед-тандем (англ. Tandem – расположение гуськом) – это велосипед для нескольких человек (обычно 2-4), сидящих друг за другом. При езде на скорости свыше 25-30 км/ч основной силой, препятствующей движению, является сопротивление воздуха. В шоссейных гонках или командном тайм-триале спортсмены часто едут «спрятавшись» от встречного потока воздуха за ведущим велогонщиком («на колесе»), т.к. это экономит до половины прикладываемых усилий. В тандеме используется тот же принцип, что позволяет ехать на нём быстрее (или с меньшими усилиями), чем на других одноместных видах велосипеда.

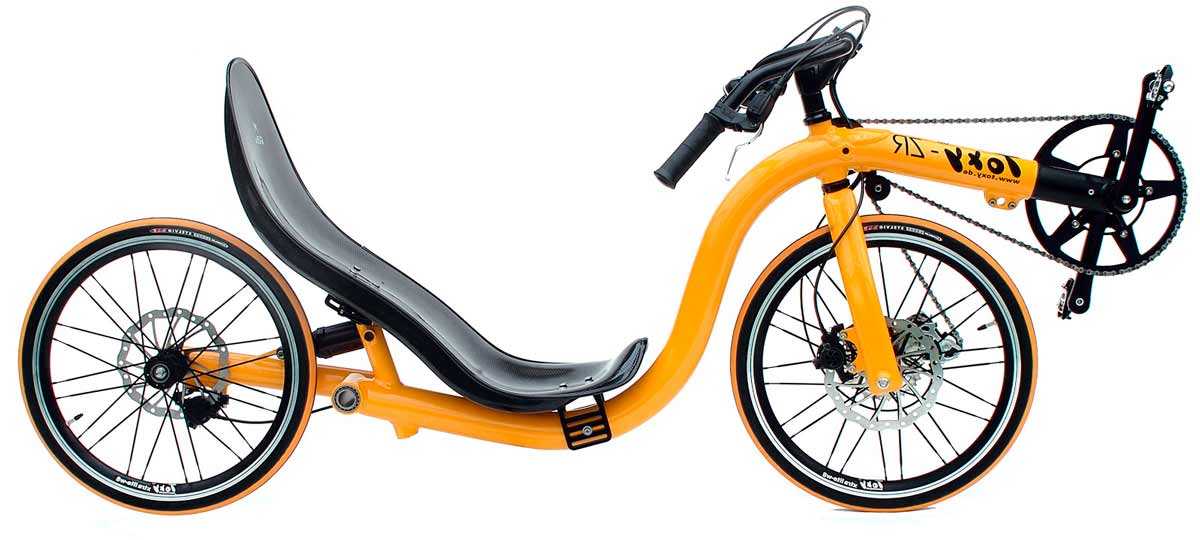

Лигерад

Лигерад (от нем. Liegerad – лежачий; или по англ. Rekumbent) – велосипед, на котором райдер едет в полулежачем положении. Это значительно уменьшает лобовую площадь и дает существенный выигрыш в скорости. Для сравнения: если на треке велосипедист может максимально разогнаться примерно до 80 км/ч, то рекорд скорости на лигераде в закрытом корпусе – 144 км/ч.

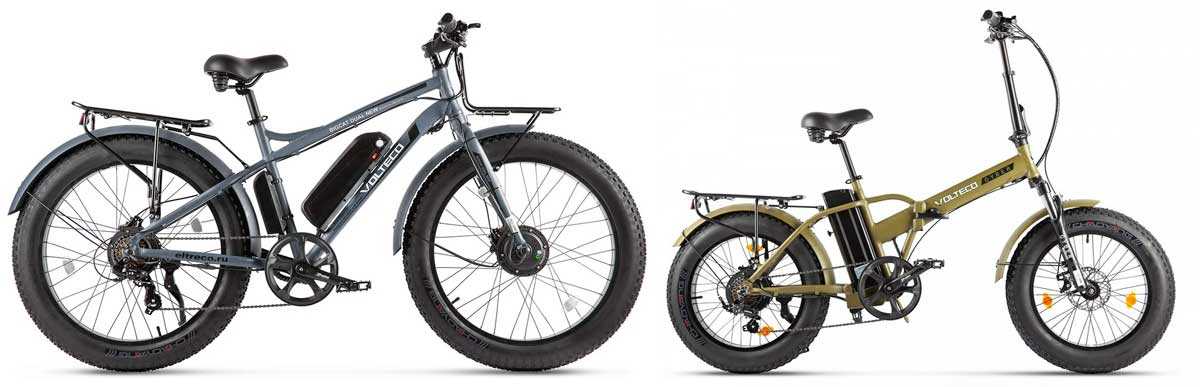

Электрический велосипед

Электрический велосипед (англ. E-Bike) – это велосипед с электрическим приводом. Движение может осуществляться как полностью за счёт электропривода, так и в режиме помощника (e-MTB, e-road bike и др.). Обычно мотор интегрируется в кареточный узел рамы, либо устанавливается так называемое мотор-колесо (мотор находится во втулке). Мотор-колесо можно поставить на велосипед любого вида, сделав его электрическим.

По российскому законодательству электровелосипеды мощностью от 250 Вт до 4 кВт считаются мопедами и для управления ими формально требуется наличие водительского удостоверения.

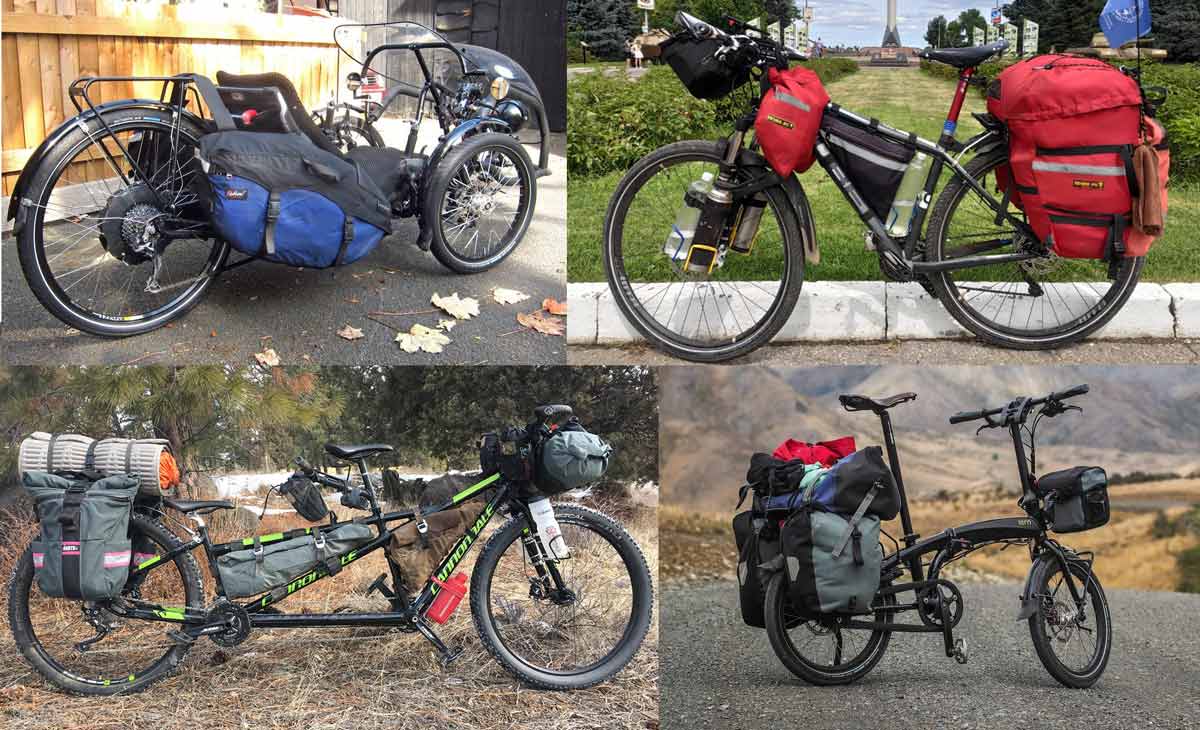

Помимо вышеперечисленных видов велосипедов, есть и другие, некоторые довольно сложно отнести к какой-то определённой категории, а есть с довольно специфическим назначением (например, для циклобола – минифутбола на велосипедах). Но к сожалению… или к счастью, на этом мы пока остановимся

Какие бывают поперечины

На продольные рейлинги устанавливаются поперечины, на которые уже непосредственно крепится автобокс. Чаще всего бывает достаточно двух поперечных дуг.

Поперечины делятся на три типа:

квадратные поперечины имеют наибольшее сечение, поэтому обладают наибольшей грузоподъемностью и при большой скорости издают самый большой шум;
аэродинамические занимают промежуточное положение по уровню создаваемого шума во время движения;
крыловидные имеют профиль, схожий с самолетным крылом, что обеспечивает наименьший уровень шума при движении.

Поперечины разных типов у разных производителей имеют практически одинаковую грузоподъемность, рассчитанную на 70-100 кг, что покрывает потребности абсолютного большинства автовладельцев. Если требуется установка багажника большей грузоподъемностью, и автомобиль позволяет это сделать, то можно установить два комплекта поперечин, что сделает возможным размещение груза вдвое тяжелее, равномерно распределив вес по всей крыше.

Все про велобагажники

Производители велосипедов, проектируя свои модели, пытаются удовлетворить потребности многих категорий покупателей. Но редко когда они учитывают все нюансы для тех, кто предпочитает путешествовать вместе со своим двухколесным другом. Ключевым из них является отсутствие места для багажа.

Возможно у вас есть автомобиль и вас может заинтересовать велобагажник на крышу автомобиля, на фаркоп, на заднее колесо машины для перевозки велосипедов.

Конечно, существуют отдельные виды велосипедов для туризма, но они слишком требовательны к качеству дороги, чем наша страна похвастаться, к сожалению, не может. А путешествовать по гладкому шоссе и дышать выхлопами от машин вряд ли кому-то понравится. Компромиссом могут стать гибридные модели, но их ассортимент в российских магазинах сильно ограничен. Что же делать тем, кто приобрел горный велосипед и желает путешествовать исключительно на нем? Идеальным вариантом будет докупить велобагажник, в выборе которого вам и поможет данная статья.

На что стоит обратить внимание при выборе велокрепления

Велокрепление на крышу автомобиля

Велосипед здесь недоступен для грязи, обзор водителя машины ничем не закрыт. А вот недостатки: возрастает расход топлива, ухудшаются аэродинамические свойства (сопротивление ветру). Надо крайне аккуратно ездить под мостами, туннелями, подземными паркингами. Традиционные бюджетные крепления — это упрощённая конструкция с прямоугольными профилями. Крепления премиального сегмента оснащаются штангой с телескопическим зажимом.

Велокрепление на фаркоп

Считается самым безопасным способом транспортировки, если устройство модернизировано переходником и дополнительной площадкой под номерной знак и оптику. Позволяет цеплять тяжёлые байки и даже мотоциклы, ведь имеется жёсткая фиксация в трёх точках. Таким образом, можно перевозить до 4 велосипедов разом.

Доступ в багажное отделение машины не закрывается, если использовать откидные конструкции. Из недостатков выделяется высокая стоимость — а также, запрещённое по ПДД перекрытие номерного знака и задних фонарей на не модернизированных моделях.

Велокрепление на заднюю дверь

Конструкция бюджетного типа, популярная, но не совсем надёжная — велосипед держится только за раму, контактируя с кузовом автомобиля и повреждая лакокрасочное покрытие (на топовых моделях предусмотрены крючки-зацепы, образующие небольшой кузовной зазор). Подходит не для всех типов кузова — с седаном, имеющим выступающее багажное отделение, возникают сложности. Эксплуатировать его тоже неудобно — приходится разбирать устройство, если требуется открыть пятую дверь. С другой стороны, это самый малообъёмный и доступный вариант для автомобилиста, так как не нужен фаркоп или рейлинги.

Материал изготовления

Сталь — плотность 7,7–7,9 г/см 3 . Вес собранного изделия — около 1 кг.
Сплавы алюминия — плотность 2,7 г/см 3 . Вес сварного багажника — от 0,5 кг.
Сплавы титана — плотность 4,54 г/см 3 . Вес готовой конструкции — от 0,5 кг.

Стальные багажники хотя и тяжелее алюминиевых и титановых собратьев, но их легко отремонтировать, имея самый простой сварочный аппарат. К тому же, они более чем в два раза прочнее алюминиевых конструкций.

Стальные и алюминиевые багажники на велосипед можно купить в любом веломагазине или на рынке. У титановых велобагажников есть один недостаток — высокая цена, поэтому даже в специализированных магазинах их можно увидеть редко. Чаще всего велобагажник из титана изготавливают под заказ.

Советы при покупке велобагажника

При покупке велобагажника, например, на рынке или в магазине вашего города, следует брать с собой велосипед. Это помогает с выбором, так как можно сразу по месту все померить и прикинуть, какая модель багажника подойдет к вашему байку.
В данный момент множество веломастерских предлагает услуги по изготовлению самодельных багажников для велосипеда. В этом есть несколько преимуществ, например, один из них в том, что он будет четко подогнан под геометрию вашего байка, что позволит сделать его полностью сварным

Плюс ко всему вы сами можете решить, какие элементы стоит усилить, а на каких можно сэкономить вес.
При выборе велобагажника, в случае такой необходимости, сразу обратите внимание на наличие прижимной скобы, катафотов (или специальных мест для их установки) и т.д.
Если вы собираетесь перевозить очень много вещей по ровным дорогам, то можно рассмотреть вариант покупки велоприцепа. О том, как выбрать велоприцеп мы поговорим в одной из следующих статей.

Главные параметры багажника

Основной функцией багажника является транспортировка груза, исходя из этого при выборе стоит обратить внимание на следующие параметры:

Тип и крепление тормозной системы (дисковые или ободные);
Прочность и маленький вес – статическая нагрузка должна быть не меньше 25, а динамическая – 50 кг (все эти данные указываются производителем);
Хорошая вместимость груза, предпочтение отдается длинным багажникам;
Возможность крепежа различных баулов с регулировкой высоты, ширины и способа крепления;
Система предохранения проскальзывания элементов груза в спицы;
Защитные дужки предотвращающие попадания велоштанов в колесо;
Возможность ремонта в дороге – замена болтов, креплений или остальных деталей.

Инструкция по изготовлению велобагажника своими руками

Если на велосипеде планируется перевозить мешки и большие трубы, необходимо создать конструкцию, которая выдержит вес до 40 кг. При производстве допустимая норма багажников меньше в два раза, что не устраивает многих дачников. Поэтому они изготавливают багажник самостоятельно.

Сборка велобагажника своими руками предполагает соблюдение последовательности нижеприведённых этапов:

Подборка качественного материала. Исключаем алюминий, тяжело поддающийся домашней сварке. Применение болтовых или клёпаных соединений тоже не поможет. Окончательный результат изготовления багажника из алюминия – хлипкая конструкция. Даже самый дешёвый заводской аналог будет крепче. Чтобы сделать багажник собственноручно, предпочтение лучше отдать стали.
Выбор высоты установки. Бытует мнение, что более низкое размещение центра тяжести обеспечивает устойчивость гружёного велосипеда при езде. Однако самое удобное место размещения багажника – на одной линии с верхней трубой рамы. Именно при таком расположении удобно укладываются вдоль велосипеда трубы, длинные доски, удочки.
Сбор конструкции. Сгибы прямоугольного профиля выполняются в тисках. В результате сварочных работ из уголков либо металлических трубок образуется несложная геометрическая форма. В качестве упрощённой альтернативы основой иногда служит заводской аналог. Классическая конструкция предполагает крепление вертикальных стоек вместе с горизонтальными продольными перекладинами. Для повышения прочности и устойчивости консольного контактника привариваются стойки вместе с ушками, что делает возможным закрепить его на заднем маятнике.

Сглаживание сварочных швов выполняется с помощью круглого напильника. Можно приступать к покраске готового изделия.

Цена

На самом деле, цена креплений на крышу и на фаркоп отличается не сильно, при этом важно понимать, что вариантов множество, от самых дешевых китайских подделок до суперсложных креплений для дорогих велосипедов. Я в обоих случаях остановил выбор на оригинальных аксессуарах из каталога Mitsubishi и Volvo.Вариант с фаркопом получается дороже именно из-за необходимости установки собственно самого фаркопа (мы к тому же взяли убирающийся вариант)

Поэтому, если вы ни для чего другого не собираетесь использовать фаркоп, то крепление выходит дорогим, а если же вы часто буксируете лодку, например, то тогда цена окажется даже ниже, чем у Mitsubishi.Но и с синей машиной не все так просто, перед тем, как установить крепление для велосипедов, нужно купить поперечины. Их можно использовать для перевозки грузов или установки дополнительного багажника, и опять же, если вы не собираетесь ничего из этого делать, то и тут расходы окажутся лишними.

Виды конструкций велобагажников

Прогулка на велосипеде может быть экстремальным, велопробег по историческим местам или городская поездка. Багажник станет незаменим в любой поездке.

Такая конструкция имеет два крепления: консольное или жесткое.

Выбирая багажник, стоит учесть несколько моментов:

Ободная или дисковая тормозная система.
Количество отверстий, предназначенных для крепления конструкции.
Предполагаемая нагрузка на багажник.
Прочность и легкость установленного устройства.
Вместительность.
Надежность крепления.
Цельный или разборной.
Защита попадания велосумок в спицы колеса.

Разновидности багажников на велосипед.

Классический (задний) – распространенный тип. Подходит многим моделям велосипедов. Допустимы максимальные нагрузки. Крепление в двух точках: на перья заднего треугольника рамы (в этом случае уменьшается расшатывание) и на саму раму. По внешнему виду, это сварная конструкция с боковыми стойками.

Передний багажник (корзина) – чаще используется на прогулочных велосипедах, а не длительных поездках. Подходит для транспортировки небольших вещей.

Консольный (быстросъемный) – не подходит для перевозки тяжелых грузов (возможна поломка). Это происходит из-за не основательного крепления в одном месте (рама). Преимущество такого багажника в легкой установке.

Tranz—X Disk – багажник для велосипеда с дисковыми тормозами. Левая стойка выполнена в форме дуги.

Tranz—X Tour – идеальный вариант для любителей путешествовать. Мало весит, прочный, надежный. Боковые дуги. Регулируемые стойки позволяют установить фактически на любую модель (24**-28**).

Tranz—X Lite – легковесный алюминиевый (до 500 гр). Подходит для городских поездок, велопоходов с негромоздкими рюкзаками.

Консольного типа Tranz—X – удобно приспособить в полновесных велосипедах, если исключена установка классического багажника.

V образный велобагажник – сложный по конструкции. Надежная сварная конструкция, крепится к раме. Прочность осуществляется за счет одной стойки, установленной вертикально и двух по диагонали (сбоку напоминает V).

Штрафы за перевозку велосипеда

Верховный Суд РФ в 2016 году принял окончательное решение, согласно которому перевозка велосипедов на фаркопе законна. При условии, что груз не мешает просматривать госномер, не закрывает обзор, оптику, установлен в соответствии с габаритами ТС.

Если водитель нарушает правила установки байка, к нему могут применить ч.1 ст. 12.21 КоАП РФ, которая регулирует порядок перевозки грузов. В частности, штраф в 500 руб. или предупреждение грозит водителю, если байк закроет:

внешние источники света ТС;
номерной знак.

До решения ВС инспекторы часто применяли к водителям ст. 12.2 ч.2 КоАП РФ, которая регламентирует наличие, установку и обзор госномеров авто и предусматривает лишение прав до 3 месяцев и штраф до 5 000 руб.

Все багажники Thule имеют сертификат ТС №TC RU C-SE.OC13.B.01711, RU №0417107, согласно которому водитель имеет право установить госномер на рамке велокрепежа. При этом не обязательно снимать штатный задний номер. Можно заказать третий регистрационный знак (дубликат), который используется для прицепов, в любой аккредитованной организации или ГИБДД.

Техобслуживание

После каждого сеанса применения багажника следует тщательно промывать и чистить его поверхности. Желательно использовать для этого автошампунь или другую специализированную химию, предназначенную для конкретного материала конструкции. Такие средства обладают антикоррозийным эффектом, что позволяет предохранять багажники на крышу автомобиля для велосипеда от ржавчины

Особое внимание уделяется крепежной инфраструктуре. Все болты, гайки, зажимы и другие фиксирующие элементы регулярно должны смазываться

В процессе длительного путешествия следует периодически проверять качество закрутки метизов и в целом состояние несущих профилей.

Советы при покупке велобагажника

Педали

Интересно, что фраза «крутить педали» является синонимом «езда на велосипеде» отчего, наверное, педали – так же можно считать одной из важнейших составляющих двухколесного транспорта.

Велосипедные педали бывают трёх «основных» типов:

Платформенные – педали, представляющие собой ось подшипника, которая вставлена в опорную платформу. При этом в зависимости от их уровня, подшипники могут быть насыпного или промышленного типа. Такие педали – простые и дешевые, но нуждаются в периодическом обслуживании, а подходят больше для простого катания.
Контактные – педали, оборудованные специальными застежками, которые фиксируют специальную же обувь (на её подошве имеются аналогичные крепления). Они применяются преимущественно спортсменами, поскольку позволяют улучшить эффективность педалирования (в данном случае можно не только давить на педаль сверху, но и тащить её «обратно» при подъеме ноги). Такие педали более дорогие и менее удобные в повседневной эксплуатации.
Комбинированные – педали, с одной стороны, имеющие обычную платформу, а с другой, специальную застежку (они позволяют ездить и в обычной обуви, и в профессиональной).

Установка багажника

Установка на велосипед с дисковыми тормозами

Самой главной проблемой при установке багажника на такой велосипед является то, что стойка может мешать на пути у тормоза. Есть необходимые отверстия, в них нарезана резьба, но две конструкции конфликтуют. А бывает вообще так, что и отверстий нет. Можно, конечно, проделать их самостоятельно, но при таких манипуляциях вы лишитесь гарантии.

На помощь вам придет уже описанный выше консольный багажник. Он никак не контактирует с тормозами, так как крепится только к трубке под седлом. Да и в весе придется себя ограничить.

Но все-таки существуют способы, как поставить классический тип. Первый из них — изготовить самодельный кронштейн, который позволит отодвинуть конструкцию от тормозов. Если выбрать прочный материал для него, то он выдержит вплоть до 20 кг.

Второй способ — использование хомутов. Они пропускаются вдоль подседельной трубки и вокруг перьев задней вилки. Лучший материал — тонкая жесть. Чтобы избежать царапин от нее, приделайте кусочек резины под хомут. По отзывам испытателей этого метода, никаких нареканий он не вызвал.

Установка на горный велосипед

И здесь при установке не обошлось без проблем: у горного велосипеда имеется амортизационная подвеска, заднее колесо свободно движется относительно рамы, поэтому нельзя хорошо зафиксировать багажник. Здесь поможет решение, основанное на двух предыдущих.

Делаем кронштейн из прочного материала. Для устойчивости конструкции крепим ее хомутом к раме. В итоге имеем, что велобагажник закреплен спереди заводским методом, а сзади — самодельным. Так как горный велосипед предполагает постоянные нагрузки, использованы дополнительные крепления — хомуты.
