Как настроить скорости на велосипеде, подготовка, алгоритм действий

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.

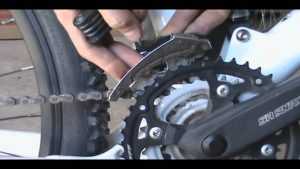

Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Как производится настройка заднего переключателя скоростного велосипеда Шимано: подробная инструкция

Среди новичков бытует мнение, что лучше не лезть в механизм переключения. Аргумент – не умею, все собью. Однако бояться нечего – самостоятельная регулировка тормозов на горном байке не сложнее наладки трансмиссии. К тому же, индексная система переключения передач сконфигурирована таким образом, что сломать ее нельзя. Процесс стоит начинать с подготовительных мероприятий.

Подготовка к операции

Почистить перебрасыватель и кассету.
Вымыть цепь и нанести на нее смазку.
Отмыть ролики от старой смазки.

В завершение подготовительного этапа настройки переключателя задней трансмиссии Шимано производится отсоединение дерейлера от троса – выкручивается винт и тросик отводится в сторону (снимать его не обязательно). Перед этой операцией установить самые маленькие звезды сзади и спереди, руководствуясь рекомендациями, как правильно переключать передачи на велосипеде без вреда механизмам.

Технология регулировки заднего переключателя на примере Shimano Tourney

Для полноценной отладки механизма специалисты рекомендуют снимать цепь. Это общий случай. Вникнув же в суть проблемы потери работоспособности, эта манипуляция может и не потребоваться.

Начальная настройка

Суть базовой наладки – выставить граничные положения переключателя. В этом случае желательно цепочку снять – так будет удобнее. Став сзади велосипеда, выполняем такие операции:

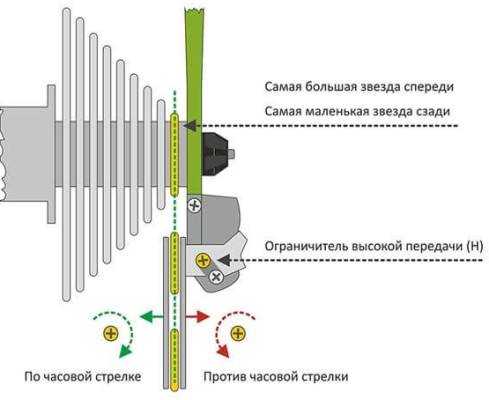

Винтом регулировки ограничения самой высокой передачи (Н) добиться расположения в одной плоскости роликов перебрасывателя и самой маленькой звезды кассеты. Есть один секрет – если устройство не новое и располагает люфтами, ролики выставляются не в одну линию с крайней звездой кассеты, а со смещением от втулки буквально на волосок.
Преодолевая усилие пружины, переместить рукой дерейлер в крайнее левое положение (ближе к втулке) и, вращая винт L, обеспечить совмещение плоскости роликов с линией самой большой звездочки. Опять же, если наблюдалось затрудненное перебрасывание на заднюю звезду с наибольшим количеством зубьев, переключатель стоит сместить на несколько микрон ближе к спицам.
Поставить цепь.

Окончательная регулировка

Перечисленные переходы обязательно выполняются при установке нового «переклюка». Отдельную актуальность базовая наладка может приобрести в случае глубокой ревизии привода, рубашек и тросов, но не всегда. Главный критерий возникновения потребности в регулировке ограничительных точек – нарушение четкости перехода цепи в крайние положения.

Дополнительные приспособления

Обычно настройка на нормальную работу заднего переключателя Шимано ограничивается быстрой подналадкой. Для ее выполнения необходимо вывесить заднее колесо, для чего потребуется одно из перечисленного:

Ремотная стойка.
Подставка для заднего колеса.
Гладильная доска.
Помощь друга.

Теоретические и практические аспекты юстировки

Суть окончательной регулировки или подналадки в процессе эксплуатации – задать требуемое для отличной работы манетки натяжение троса. Добиться этого можно путем совершения таких манипуляций:

Натянуть рукой трос и затянуть винт на переключателе. Тросик должен попасть в канавку шайбы болта.
Выставить на штифтере задней трансмиссии вторую передачу.

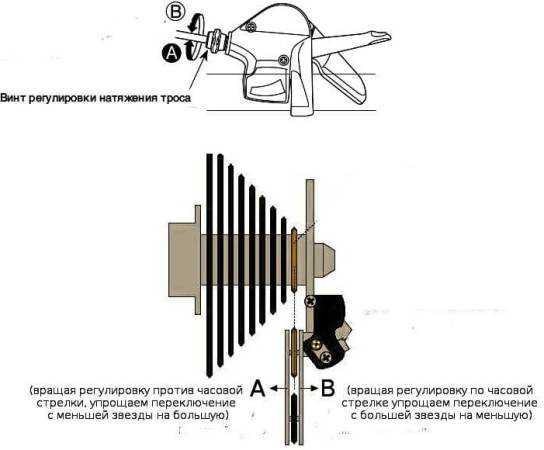

Откручивать барабан натяжения троса, находящийся либо на манетке, либо на перебрасывателе до тех пор, пока цепь не будет уверенно находиться на второй звезде (натягивать тросик).
Проверить четкость перебора передач, переключаясь с первой на вторую и обратно. Если цепочка плохо переходит со второй на первую – натянуть трос. В обратной ситуации – ослабить натяжение тросика.

Конструкция системы SIS Index такова, что отрегулировав переключение на двух звездах, автоматически настраивается корректный переброс на всем пакете.

К сведению. Если на каких-либо звездочках цепь задерживается, при этом на остальных переключение находится в границах приемлемого – причина либо в износившемся тросе, либо в больших люфтах перебрасывателя.

Как установить передний переключатель скоростей на велосипед самостоятельно

Монтаж переднего дерайлера осуществляется по такому алгоритму:

Закрепите велосипед на подставке. Это существенно упростит работу;
Перед установкой надо проследить, чтобы механизм был хорошенько вымыт, а трущиеся комплектующие как следует смазаны;
Закрепите цепь велобайка: спереди на минимальной звездочке, и сзади на максимальной;
Ослабьте регулирующий винт троса;
Наденьте на подседельную трубу хомут переднего переклюка;
Установите трос на переключатель и натяните его;
Проверьте положение рамки при работе переключателя передач. При появлении перекоса, слишком большом или малом интервале между звездочкой и рамками механизм необходимо снять и переустановить на подседельную трубу заново;
Затяните крепежный винт.

Настраиваем передний переключатель

Ставим переключатель скоростей в следующее соотношение: наименьшая звезда спереди и наибольшая сзади;
Откручиваем трос;
При помощи винта ограничителя для низких передач регулируем положение рамки, она должна находиться на расстоянии не более 3 миллиметров от цепи;
Слегка натягиваем трос переднего переключателя;
Переключаем скорость на среднюю звезду и проверяем, не задевает ли цепь внешнюю рамку. Если задевает, необходимо сильнее натянуть трос;
Ставим переключатель на наименьшую звезду и проверяем, насколько легко происходит переключение передач. Если переключатель не срабатывает, регулируем винт ограничителя для высоких передач.

Правильная установка переднего переключателя

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Конструкция и принцип действия передней перекидки

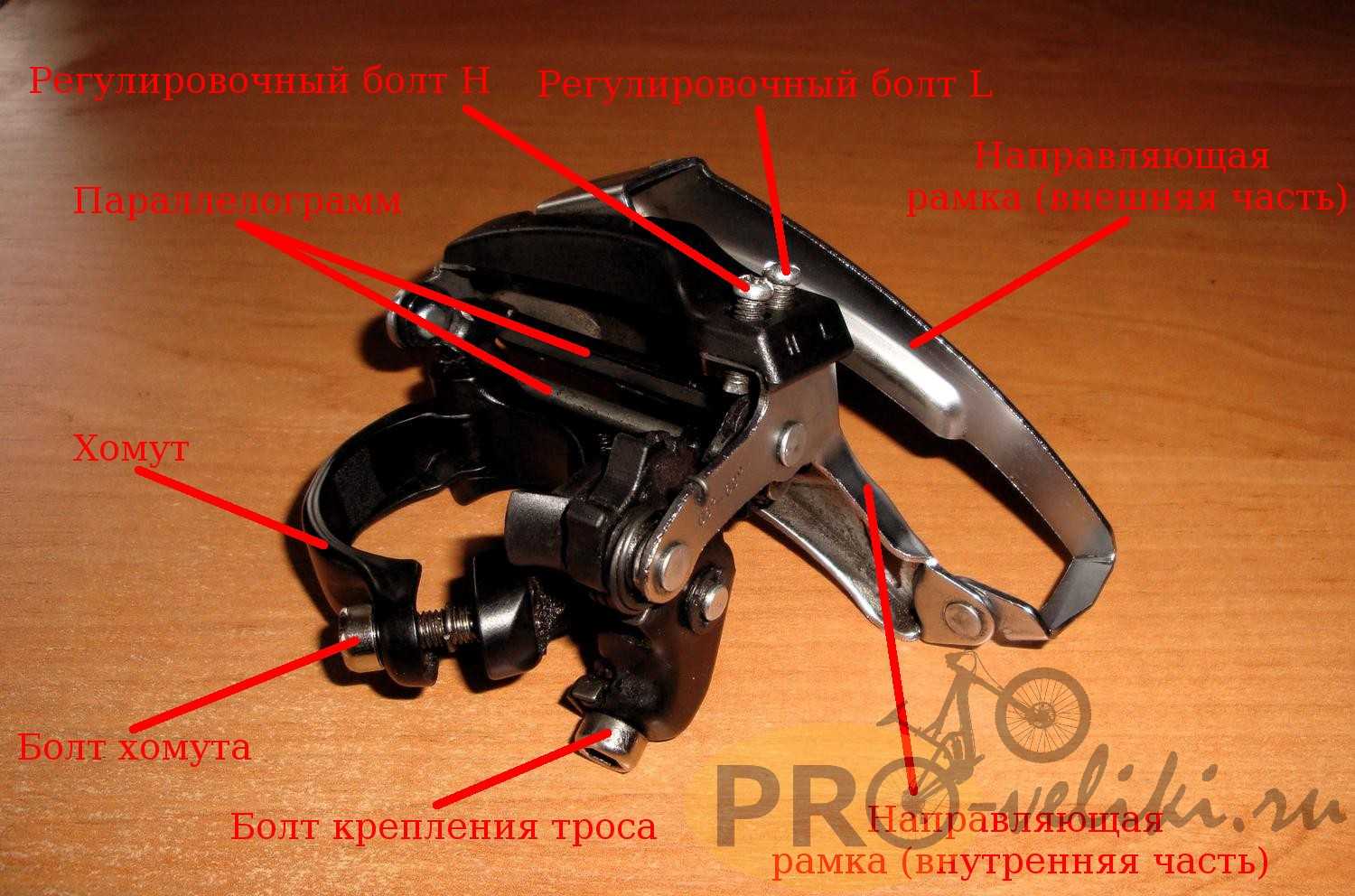

Конструкция переднего переключателя очень проста. Все его компоненты, а также их назначение мы рассмотрим ниже.

Хомут. При помощи данной детали передний переключатель крепится на раму велосипеда.
Параллелограмм. Подпружиненная деталь на шарнирах, имеющая форму параллелограмма. Является основной движущейся частью передней перекидки, к которой крепится рамка.
Направляющая рамка, которая имеет внешнюю и внутреннюю часть. Внутри нее проходит цепь.
Регулировочные болты L и H (ограничители). Их два штуки. Они ограничивают движение направляющей рамки в сторону рамы (L) и от нее (H).
Болт крепления троса. Фиксирует трос переключения передач.

Принцип действия основывается на простом сталкивании цепи на нужную звезду. При переключении передачи с большей (по диаметру) звезды на меньшую происходит ослабление натяжения троса, и пружина переключателя тянет параллелограмм с направляющей рамкой на определенное расстояние в сторону рамы. Внешняя сторона рамки давит на цепь, заставляя ее соскакивать на меньшую звездочку. При переключении с меньшей звезды на большую, происходит обратный процесс. Трос переключателя натягивается, и двигает параллелограмм и направляющую рамку в сторону от рамы. Внутренняя часть рамки давит на цепь, и благодаря особенной форме самой рамки, а также специальным зацепам на звездочках передней системы происходит зацепление цепи и перекидывание ее на большую звезду.

В данной конструкции предусмотрены ограничительные болты (L и H), в которые упирается параллелограмм при достижении крайних положений. Если настройка ограничителей переднего переключателя будет выполнена не верно, то произойдет соскакивание цепи на каретку или шатун.

Настройка заднего переключателя скоростей

Первым делом нужно удостовериться, что переключатель не согнут В идеале натяжитель цепи, т.е. лапка с двумя роликами, расположенная внизу заднего переключателя, должна быть параллельна звездам кассеты. В противном случае, можно предположить, что погнут петух (крепление переключателя к раме), а не переключатель. Его следует выпрямить, а сделать это довольно просто — достаточно потянуть за переключатель.

Категорически запрещено тянуть за один натяжитель цепи потому, что он может деформироваться до того момента, как петух примет нужную форму. Натяжитель привести в нормальную форму будет очень не просто. Желательно его выпрямить, воспользовавшись рекомендациями, описанными в статье «Выпрямляем погнутый петух».

Далее можно начинать настройку. Для начала необходимо выбрать большую скорость, которая позволит цепи размещаться на наименьшей звезде кассеты (блок звезд, расположенный на заднем колесе). На переключателе размещены 2 винта, которые имеют разные маркировки H и L (см. картинку). Теперь надо отыскать винт H (High) и покрутить его, добившись такого положения, чтобы ролик переключателя стал на одной линии с меньшей звездой. Теперь можно менять скорость на меньшую (самая большая кассета). Находим и крутим винт L (Low) до тех пор, пока ролик не выровняется с большой звездой.

Установить на манетке заднего переключателя максимальную скорость и натянуть трос. Следует удостовериться, что тросик принял точное положение в канавке у фиксирующего болта (см. картинку, обозначение 1), а после этого затянуть его с хорошим натяжением. Если при повышении скорости во время езды на велосипеде с трудом включаются высокие передачи, то рекомендуется ослабить натяжение троса регулятором (см. картинку, обозначение 2). Если при движении велосипеда скорость тяжело понизить, то трос следует наоборот натянуть, выкручивая при этом регулятор натяжения. Если обвеска байки имеет достаточно высокую стоимость, то регулятор имеется и на манетке. В этом случае регулировать натяжение тросика можно и в движении.

Теперь можно переходить к последнему этапу регулировки. Для этого необходимо установить спереди цепь на маленькую, а сзади на звезду максимального размера, после чего прокрутить педали назад. Затем верхний ролик заднего переключателя, крутя винт натяжения (см. картинку, обозначение 3) , привести максимально близко к звезде, но так, чтобы он не прикасался к ней.

Эти действия необходимо выполнять для того, чтобы добиться плавного переключения скоростей. Установить максимальную скорость (спереди большая звезда, сзади минимального размера) и удостовериться, что при таком положении ролика не происходит контакта звезды кассеты. У переключателей, имеющих небольшую стоимость, может отсутствовать такая регулировка. После этого рекомендуется смазка цепи велосипеда.

Настройка переднего переключателя скоростей

Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему.

Весь процесс можно разделить на три этапа:

1) Подготовка; 2) Регулировка;

3) Проверка;

Для настройки нам понадобятся:

1) Фигурная отвертка;

2) Пассатижи;

3) Смазка;

4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);

5) Тросик и рубашка троса (если ваши в плохом состоянии);

Первый этап — подготовка.

Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.

Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.

Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.

Второй этап — настройка переднего переключателя.

Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)

Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение

Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)

Если смотреть на переключатель сверху, на нем можно увидеть два регулировочных винта H -High(высокий) и L -Low (низкий) — эти винты и отвечают за регулировку «завала цепи».

Установим цепь на маленькую звездочку спереди и на большую сзади

Начинаем вращать винт L -Low (низкий) до тех пор, пока цепь не будет находится как можно ближе к внутренней пластине, но убедитесь в том, чтобы при вращении педалей цепь не задевала за рамку. Далее натяните трос при помощи пассатижей и зажмите винт крепления троса.

Теперь нужно проделать такое же действие с винтом H -High(высокий). Ставим цепь на большую звезду спереди и на маленькую заднюю. Вращаем винт H (High), до тех пор пока цепь не будет находится как можно ближе к наружной пластине, но чтобы при вращении педалей цепь не задевала за рамку.

Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.

Третий этап — проверка переднего переключателя.

После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку.

Какие могут быть проблемы при настройке переднего переключателя?

1) Несовместимость переднего переключателя и системы.

Бывает, что при замене или установке нового переключателя, у вас не тот переключатель. Вообще они бывают трех типов: с верхней тягой троса, с нижней тягой троса и универсальные, а также каждый переключатель рассчитан на определенную систему и количество зубов. Поэтому при покупке переключателя посмотрите какой был у вас, а если не знаете возьмите с собой для образца.

2) Не получается отрегулировать передний переключатель, цепь все время трется о рамку

Во-первых проверьте параллельность установки переключателя, если все ок, проверьте систему, не согнута ли она, ровные ли звездочки, сделайте пару оборотов педалей и посмотрите на них, звезды не должны менять ось вращения.

3) Трение цепи о рамку переключателя, когда стоит на скорости 3-1.

Не забывайте про понятие «перекос цепи» в положении когда цепь расположена диагонально не рекомендуется ездить — это может привести к растяжение цепи и поломке переднего переключателя.

Так же при переключении передач не забывайте ослаблять давление на педали.

Если у вас не получится настроить передний переключатель, самостоятельно, обращайтесь к нам, наша веломастерская с удовольствием поможет вам.

Видео по теме, как настроить передний переключатель:

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.

Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Как настроить передний переключатель

Для регулировки переднего переключателя тоже имеется четкая и простая пошаговая инструкция:

Смещаем цепь на меньшую звезду.
Откручиваем фиксирующий винт и отпускаем трос.
Находим винт с пометкой «L», с его помощью регулируем положение рамки таким образом, чтобы цепь находилась между пластинами рамы, но при этом не касалась их.
Натягиваем трос, фиксируем его винтом.
Теперь перемещаем цепь в кассете на меньшую звезду – удобно делать это с помощью заднего переключателя.
Передним переключателем перемещаем цепь на среднюю звезду и смотрим – если цепь на второй везде задевает внешнюю сторону рамки, то нужно увеличить натяжение троса с помощью барабана, расположенного на левой манетке.
Переключаем передачу на самую большую звезду в кассете и проверяем – если цепь касается стенок рамки, нужно последний элемент переместить так, чтобы цепь располагалась посередине. Сделать эту манипуляцию можно с помощью винта с пометкой «Н».

Сезонный осмотр велосипеда или осмотр после покупки.

Визуально осмотрите весь велосипед.
Проверьте, не болтается ли что-то, если что-то болтается, следует подтянуть.
Посмотрите на работу переключателя скоростей.
Проверьте тормоза, если приподнять велосипед и крутануть колесо, ничего не должно скрипеть, а колесо должно легко крутиться.
Вилка должна сжиматься, если Вы зажали передний тормоз и потянули велосипед вперед. Сжиматься будет немного, но без нажима вниз. То есть ход должен быть легким и без лишних шумов.
Проверьте, хорошо ли крутятся педали.
Посмотрите, как крутятся шатуны вместе с педалями на оси. Желательно снять цепь и просто крутануть педали, они должны очень легко и без звуков крутиться.
Проверьте, не болтаются ли шатуны. Все должно быть жестким. Если болтаются, проверьте, как хорошо затянуты сами шатуны.
Если все затянуто хорошо, но все равно болтается, то дело скорее всего в каретке, стоит ее подтянуть (а так же смазать подшипники) или поменять, если стоит картридж.
Проверьте, не болтаются ли колеса. Подтяните болты.
Рулевая колонка тоже не должна «люфтить».
После этого проверяем давление в шинах и накачиваем при необходимости.
Смазываем цепь. Как это сделать, можно посмотреть .

Установка нового переключателя

Если детали механизма вышли из строя, отрегулировать переключатель попросту не удастся. Нужно производить замену устройства на новое. Для выполнения такой задачи понадобятся:

тросики;
рубашки, колпачки для тросов;
отвертка (крестовая);
шестигранные ключи (6, 5, 4, 3 мм);
выжимка цепи;
густая и жидкая смазка;
перчатки.

Установка выполняется по следующей схеме:

К раме прикручивается петух, а уже к нему — непосредственно сам переключатель

Крайне важно, чтобы между винтом регулировки натяжения и упором петуха не оказалось свободного пространства.
На манетках выставляется самая высокая из передач.
Манетки разбирается, в них помещается трос.
Тросик проводится по всем рубашкам и линиям.
С пера рамы трос проводится через рубашку и помещается в регулятор натяжения. Он заблаговременно до половины раскручивается.
Тросик затягивается и сразу зажимается специальной пластинкой с канавкой.
Устанавливается передний переключатель.
На манетках устанавливается минимальная скорость.
Тросик от манетки протягивается до переключателя и затягивается.
Цепь заправляется в рамки скоростного механизма.
Производится настройка скоростей.

Опытному велосипедисту не составит труда отрегулировать переключатели скоростей на байке Shimano. Процесс достаточно простой, но требует определенных знаний и навыков. Новичкам также можно выполнить подобные действия самостоятельно. Но если возникают сомнения, все же лучше обратиться за помощью к специалисту.

Как отрегулировать передний переключатель скоростей в домашних условиях

Как установить передний переключатель на раму

Перед настройкой переключателя необходимо проверить несколько пунктов:

Во время покупки перекидки, нужно удостовериться, что он подходит под систему звезд вашего велосипеда. Для этого стоит обратиться к инструкции и узнать, сколько зубчиков у большой звезды, а также разность между большой и маленькой звездами.
Осмотреть велосипед на наличие механических повреждений, в частности проверить состояние переключателя. Возможно при падении могла погнуться направляющая рамка и нарушить всю систему работы.

Стоит также почистить перекидку от различной грязи и пыли, а также дополнительно смазать маслом все двигающиеся части (например, пружины, тросики)
Цепь велосипеда необходимо также очистить от различного мусора и протереть маслом для хорошей работы.
Направляющая рамка, перед настройкой, должна быть параллельна передним звездам. А расстояние между рамкой и зубчиками большой звезды – не более двух миллиметров.
Ну и самый главный пункт – настроить задний переключатель.

После выполнения всех вышеперечисленных пунктов можно приступать к самой регулировке

Во-первых, на обоих переключателях необходимо установить минимальную скорость
Следующий шаг – регулировка ограничительного переключателя. Его нужно настроить таким образом, чтобы рамка оказалась на самом близком расстоянии от цепи, но тем не менее, не задевала ее. Болт с буквой «L» стоить прокрутить немного против часовой стрелки.
Третий пункт – установка троса на нужное место в перекидке передач, немного натягивая его руками. Затем закрутить винт, который фиксирует этот трос.
Четвертый шаг – переключение передач. Задняя цепочка должна оказаться на самой маленькой звезде, а передняя часть — на большой.
Регулировка второго ограничителя под знаком «Н». Действуем по аналогичной схеме, как с «L»: направляющая рамка на максимально близком расстоянии к цепи, но не задевает ее.
Несколько раз, прокручивая педали, меняем режимы скоростей. Если чувствуется трение рамки о цепь, то необходимо еще раз отрегулировать трос, вращая винт.
В случае, если нареканий и проблем больше не возникает – то стоит приступить к тесту на дороге. На относительно ровном участке, попробуйте прокатиться, переключая во время пути все скорости.

Строго следуя вышеперечисленным правилам по установке переднего переключателя – вы легко сможете настроить его не выходя из дома. Главное все делать не спеша, с чувством, с толком, с расстановкой.

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами. Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях, впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

Что необходимо сделать с перекидкой для ее свободного извлечения, так это:

Отсоединить от нее трос.
Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

Рамка должна быть параллельна звездам.
Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

Количество зубьев на каждой звезде системы.
Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).
