Настройка переднего и заднего переключателя скоростей shimano на велосипеде

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно. Уточните, на какой именно передаче трет:

Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.

Способы исправления дефектов

Лучше всего Ваша трансмиссия будет работать с новым или не очень старым тросом, целыми и не пересохшими рубашками, не слишком деформированными цепью и звёздами. Части троса, находящиеся внутри рубашки, цепь, звёзды, переключатели ОБЯЗАТЕЛЬНО должны быть смазаны специальными лубрикантами.

В случае растяжения троса, нужно всего лишь подтянуть барабан натяжения троса на манетке. Если же трос порвался, или начинает рваться, его необходимо заменить.

Для этого:

раскрутите винт фиксации троса на перекидке,
вытяните трос из рубашек (если он сильно топорщится — обрежьте),
разберите манетку, если нужно, и вытащите из неё трос,
вставьте новый трос металлическим наконечником в специальный паз в манетке,
смажьте густой смазкой весь трос,
пропустите его через рубашки,
установите рубашки в пазы на раме,
закрепите трос на перекидке крепёжным винтом.

Пружина возвратного механизма должна быть чистой и смазанной. Промойте её сильной струёй воды, после чего смажьте.

Погнутый петух можно распознать по косо стоящей рамке заднего переключателя, либо с помощью специального инструмента, который обычно водится в хороших веломастерских. Если петух изогнут не очень сильно, его можно выправить вручную. Для этого возьмите в руку задний переключатель, закреплённый на петухе, а другой рукой придерживайте раму. Не спеша вытяните петух до относительно ровной постановки задней лапки. Но помните, это временный метод. Петух – расходник и его стоит менять, а не ровнять.

Деформация переключателя происходит также при ударе. Чаще встречается деформированный задний переключатель, передний погнуть будет сложно.
На переднем переключателе погнуться может только рамка – её нужно вручную, либо при помощи нехитрого инструмента, выгнуть. В случае сильного повреждения, лучше приобрести новый.

На заднем переключателе может погнуться рамка – её можно выгнуть. Может согнуться или треснуть, параллелограммный механизм, выход – только замена детали. Возможна поломка винта регулировки натяжителя цепи или ушка, в котором он крепится. Не смертельно, но переключаться будет значительно хуже, лучше в ближайшее время его заменить.

Помните, не стоит долго ездить на деформированных или собственноручно выгнутых деталях. От этого может зависеть удобство при езде, и даже Ваша безопасность.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Настройка переключателей в домашних условиях

А сейчас разберемся, как самому настроить скоростную систему. Переключатели на велосипедах с многозвездочной трансмиссией делятся на передние и задние. Последние наиболее уязвимы при катании в разнообразных дорожных условиях, риск их повреждения выше по сравнению с передними, а вот настройку надо проводить в самом начале. Очевидно, что задний переключатель обслуживает больше звезд, поэтому и настраивать его дольше.

Внимание! Если присутствуют повреждения, а натяжитель располагается не параллельно раме и кассете, то правильно отрегулировать систему не получится!

Настройка заднего переключателя:

Для начала понадобятся винты L и H – они видны хорошо, искать не надо. Также присутствуют тросовый регулятор, натяжной и фиксирующий винты.

При помощи H ролик выравнивается с маленькой задней звездочкой. Закручиванием винта L выставляем ролик на одну прямую с большой задней звездой.
Выставить самую высокую скорость на манетке.
Натянуть и зафиксировать трос при помощи болта-фиксатора.
Большие передачи должны включаться без помех, в противном случае с помощью регулятора тросик немного ослабляется. Дополнительная натяжка понадобится, если передачи плохо сбрасываются.

Собственно, сама настройка произведена, осталось отрегулировать точность переключения. Особенно это касается систем с большим количеством звезд. Для этого цепь устанавливается на большую звезду сзади и маленькую – спереди. Подкручиванием натяжного винта добиваемся оптимального положения ролика – максимально близко от кассеты. То же самое надо проделать и наоборот: установить цепь на максимальную звезду спереди и минимальную – сзади. Ролик не должен тереться о кассету, просто располагаться рядом с ней.

Как правильно настроить переключатель спереди:

Проверить крепление устройства.
На минимальной скорости сбросить натяжение троса.
Винтом L создать зазор между корпусом переключателя и цепью (1 мм).
Закрепить трос регулировочным болтом.

Аналогичное следует проделать и с H-винтом. Должна быть выставлена максимальная скорость, а величина зазора с цепью не должна превышать одного миллиметра.

Настройка скоростей на обоих велосипедных переключателях проводится до тех пор, пока цепь не будет свободно перебрасываться с одной звезды на другую. Если она идет трудно, необходимо отрегулировать правильное положение троса с помощью настроечного болта.

После всех манипуляций проверяется вся система. Для этого надо прокатиться на велике и попробовать все рекомендуемые соотношения передач. Отметим, что на горных велосипедах регулировка трансмисии – это обычная периодическая процедура, и если вдруг передача пошла туго, не спешим делать выводы о поломке, а делаем то, что описано выше.

Не стоит думать, что качественная трансмиссия не нуждается в настройке системы переключения. Да, возможно, для комплектующих от shimano это надо будет делать реже, но рано или поздно все равно придется столкнуться.

Только что мы познакомились с простым способом настройки переднего и заднего переключателей. Действительно ли это нужно? Регулировка механизма переключения необходима трансмиссии, как шины колесу. Своевременная помощь «узлу движения» позволит не только решить текущие проблемы, но и предупредить их в будущем. Вовремя устраняйте все возникшие неудобства и катайтесь с удовольствием!

Регулируем положение переключателя над звездами.

Теперь подсоединяем на место трос переключения передач. Гайку регулировки длины троса (он находится между рубашкой и переключателем) на переключателе закручиваем до упора. Гайку регулировки на манетке (на руле, находится между рубашкой и манеткой) тоже закручиваем до упора. Сам трос просто натягиваем “от руки” и закрепляем под крепежным болтом под шестигранник.

Затем, чтобы настроить задний переключатель, щелкаем манеткой два (допустим) раза. В результате ролик должен оказаться (по уму) над третьей звездой. Но, скорее всего, у вас будет так, как на фото ниже

Трос натянут недостаточно – переключатель не доходит до 3-й звезды. Для регулировки используем гайку регулировки натяжения троса между рубашкой и переключателем.

Понемногу откручиваем гайку натяжения троса на рубашке, щелкаем манеткой туда-сюда и проверяем положение заднего переключателя на 3-й звезде. Ролик должен оказаться точно над ним. После каждого подкручивания гайкой – прощелкиваем манеткой до минимума – а потом обратно. Чтобы исключить провисы троса в рубашке – бывает и такое.

Как только вы точно выставите ролик над одной из звезд – он автоматически будет точно перемещаться и между другими звездами.

Если правильно отрегулировать задний переключатель – то направляющий ролик всегда будет точно над каждой из звездочек кассеты Прощелкиваем по всему диапазону и убеждаемся, что смогли корректно произвести настройку.

Исключение бывает в том случае, если сам переключатель сильно выработан. Он может быть поведен, перекошен, может погнулся петух между переключателем и рамой. В результате, придется искать какое-то среднее положение. Чтобы и внизу более-менее попадало на звезды, и вверху.

После этого надеваем обратно цепь – крутим педали (велик же еще вверх колесами?). Щелкаем переключателем туда-сюда, крутим педали, опять щелкаем. Наслаждаемся видом перебегающей по кассете цепи. Этим можно заниматься еще минут 10-15, поверьте, не надоедает

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

Вырвало трос из фиксирующего болта механизма.
На одном из концов рубашки продавилась заглушка.

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Также следует обратить внимание на степень изношенности цепной передачи, которая возникает по причине долгой езды на нестандартных комбинациях передач. Ролики натяжителя цепи нуждаются в периодическом обслуживании – их необходимо минимум раз в год очищать и смазывать

Основные проблемы переключения передач и их решение

Прокрутка цепи может говорить об износе и необходимости замены.
При тугом переключении скоростей можно попробовать спустить тросик или проверить его на перегибы.
Если велоцепь касается панели переключателя надо отрегулировать его болтом на контрольной ручке.

А для более комфортного катания и предотвращения поломки байка следует соблюдать элементарные правила:

При старте пользоваться только низкими скоростями;
Менять скоростной режим плавно и без скачков на разные передачи;
Перед заездом на гору снизить передачу заранее;
Переключать скорости исключительно при спокойной езде;
После переключения скоростей снижать нагрузку на педали на долю секунды.

Подробнее о настройки переднего переключателя скоростей смотрите в видео:

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

как настроить задний переключатель – начинаем с крайних положений

После дефектовки нам нужно настроить задний переключатель. Регулировка минимального и максимального хода производится при помощи одного из двух винтов. Это винты под крест-шлиц, и их видно на корпусе переключателя. Винты расположены рядом друг с другом, примерно в сантиметре-полутора. Так же, рядом с ними часто можно найти буквы “H” и “L”. Они показывают, какой винт отвечает за верхнее, а какой за нижнее положение.

Ограничение по маленькой звезде выставлено неверно, цепь будет скидываться в промежуток между маленькой звездочкой и переключателем. Чревато разрывом цепи.

Ограничение по маленькой звезде выставлено верно – просто крутим один из двух винтиков сначала в одну сторону, если не попали – то в другую. Другой винтик будет ограничителем максимальной звезды

После того, как отрегулировали положение ролика над маленькой звездой – переходим к большой. Для настройки заднего переключателя вам нужно просто нажать на него рукой или пальцем. И довести до большой звезды.

Цепь пересколчила большую звезду кассеты и сломала защиту – случается в том случае, если ограничение выставлено слишком большое, как на фото ниже.

Толкаем переключатель до упора. Видим, что он уходит слишком далеко за большую звезду, в результате цепь соскакивает между кассетой и спицами и ломает защитное кольцо. Иногда рвет спицы, если пластикового кольца нет.

Чтобы отрегулировать задний переключатель – необходимо верно настроить максимальный ход – направляющий ролик должен оказаться точно над самой большой звездочкой. Просто толкаем рукой – и проверяем. Для регулировки крутим “другой” шлицевой винт на корпусе переключателя

«Петух» заднего переключателя

Эта часть механизма отличается хрупкостью – «петух» достаточно легко повредить даже при прыжках через бордюры или во время езды по плохим дорогам с большим количеством камней

Если задний переключатель стал плохо работать, то в первую очередь опытные велосипедисты обращают внимание как раз на «петуха». Определить его неисправность легко – присядьте возле двухколесного транспортного средства и внимательно присмотритесь к «петуху» — два ролика натяжителя цепи должны располагаться в абсолютно вертикальной плоскости по отношению друг к другу

Категорически запрещено выравнивать «петух» непосредственно в сборе и руками или какими-то подручными инструментами/приспособлении – так можно привести в негодность весь механизм заднего переключателя скоростей. Самое разумное решение – разбор велосипеда, съем «петуха» и его выравнивание на твердой поверхности.

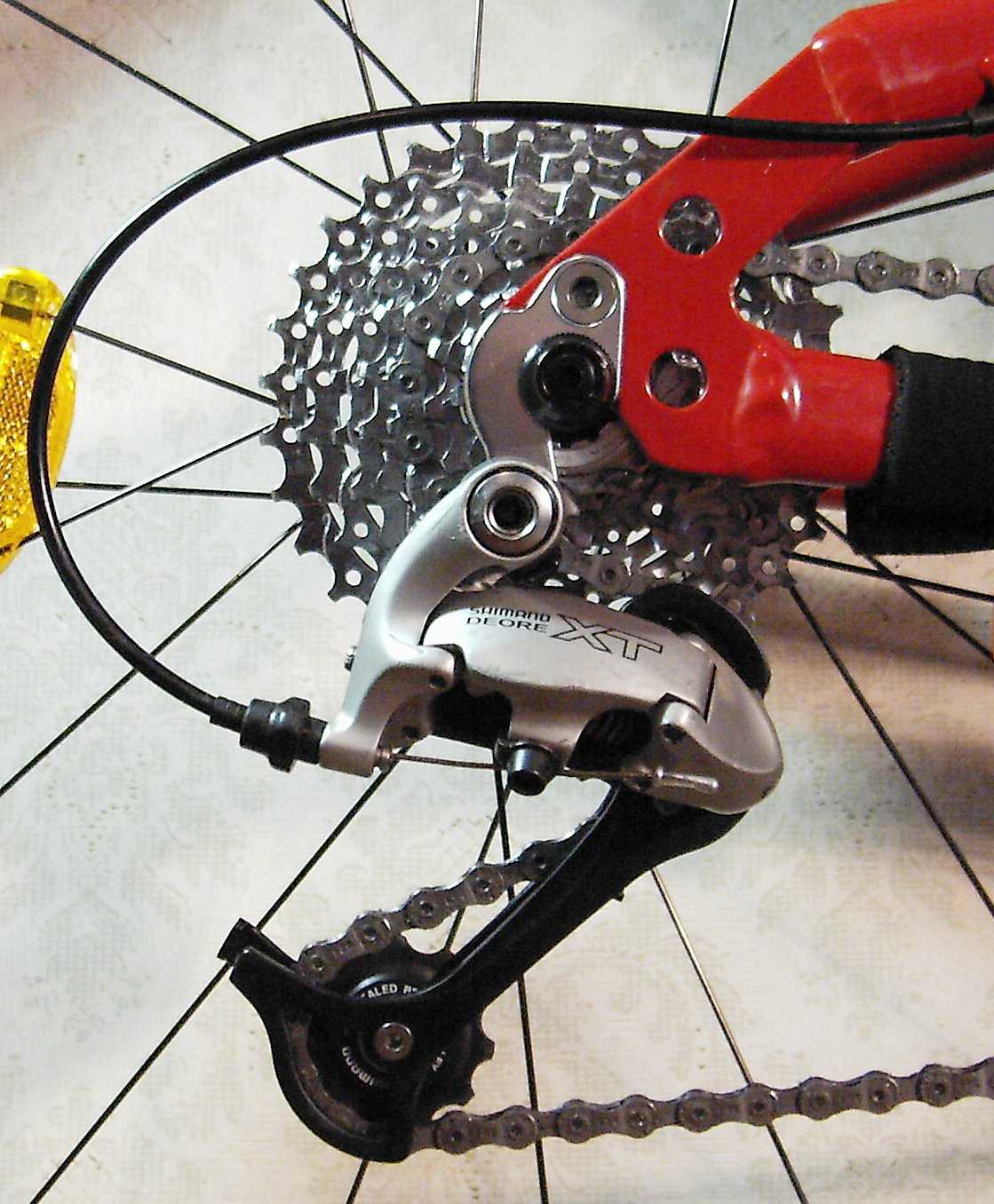

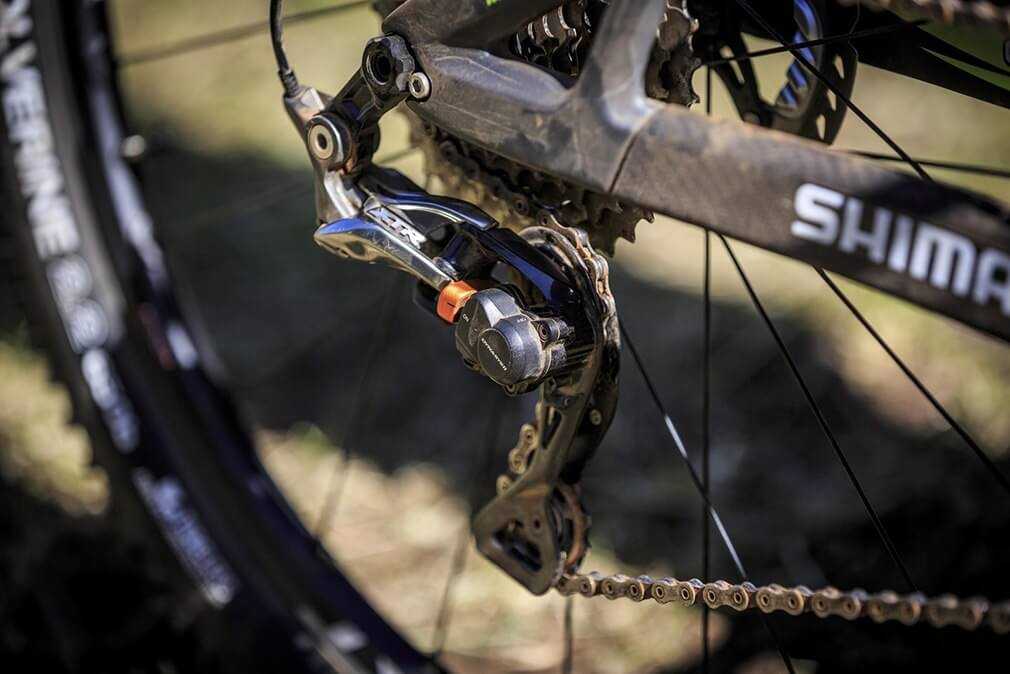

Задний переключатель скоростей

Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги

Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.

Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.

Причины плохого переключения скоростей:

физические дефекты деталей переключателя;
загрязнение деталей. Чтобы этого не произошло, компоненты трансмиссионного узла нужно периодически очищать от грязи, пыли и старой смазки;
изношенный трос с элементами повреждений. Такая деталь требует замены;
повреждения петуха.

Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.

Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:

Ручка для переключения скоростей, расположенная на руле;
Манетка, которая крепится на руле возле ручек. К манетке крепятся ручки и тросик. Именно при участии тросика происходит передача импульса от манетки к звездам;
Кассета, в которую входят разнокалиберные звёздочки;
переднее фиксирующее крепление;
задний переключатель, чья основная функция перекидка цепи на необходимые звездочки.

Настройка заднего переключателя

Проводить настройку заднего переключателя можно только после того, как вы настроили передний. Велосипед нужно зафиксировать так, чтобы вы могли свободно вращать педали и переключать скорости. Как вариант – перевернуть вверх колесами и зафиксировать на руле.

Включите самую большую скорость (самую маленькую звезду). Ослабьте трос, раскрутив крепление. Бабышку натяжения троса переведите в среднее положение, чтобы можно было ослаблять и натягивать трос. Регулировка заднего устройства осуществляется, как и в случае переднего переключателя, винтами High и Low. Сначала настраивается винт High. Нужно найти такое положение, при котором цепь будет настроена точно на звезду, и не будет соскальзывать и подпрыгивать на ней.

Затем переведите передачу на низкую (самая большая звезда) и повторите все манипуляции с винтом Low. Настройка должна привести цепь ровно по звездочке. После настройки заднего девайса, нужно будет натянуть ролик. Передний переключатель поставьте на самую маленькую звезду, задний – на самую большую. Вращайте педали назад и следите, задевает ли ролик кассету. Регулируйте ролик болтом натяжителя. После этой настройки проведите проверку «в полевых условиях» — то есть в реальной езде. Попробуйте прокатиться по ровной поверхности, по кочкам, под уклоном. Внимательно следите за тем, как ведет себя велосипед. При необходимости подрегулируйте переключатели, настраивая бабышку или винты.

https://sport-snaryazhenie.ru/velosipedy/remont/36-regulirovka-pereklyucheniya-skorostey-shimano
https://autostadt.su/regulirovka-zadnego-pereklyuchatelja-shimano/
http://yvelo.ru/sovetii_i_faktii/nastrojka_perednego_pereklyuchatelya_shimano.html

Особенности работы

Чтобы понять, как отрегулировать передний переключатель скоростей на любом велосипеде, нужно знать принцип работы такого устройства.

Оно работает на основе принципа переключения цепи на ту или иную звёздочку.

Когда происходит переход с большой на маленькую звёздочку, нижний тросик ослабляется.

После этого пружина отводит параллелограмм и направляющую рамку в сторону рамы.

На велосипедную цепь в это время воздействует внешняя сторона направляющей рамки, заставляя её переключаться на маленькую звезду.

В обратном порядке происходит переключение с маленькой на большую звёздочку.

Ограничивают движение конструкции болты L и H.

В них упирается параллелограмм, достигая верхнее или нижнее предельное положение.

Размеры и типы

Перейдём ближе к механике. Конечно, все велосипедисты знают о модельных рядах. Они ярко именуются и раскручиваются, но под каждым суб-брендом скрывается ряд технических характеристик, которые мы сейчас и рассмотрим.

Длина рамки

Длина рамки влияет на показатель ёмкости заднего переключателя. Это сумма двух разниц – между самыми большими и самыми маленькими звёздами кассеты и системы, т.е. минимально необходимая ёмкость для комбинации звёздочек вычисляется по формуле:

(max1-min1) + (max2 – min2)

Если ёмкость переключателя меньше получившегося значения, цепь будет провисать при определённых комбинациях скоростей. Если брать ёмкость переключателя с серьёзным превышением, на работу системы переключения это не повлияет, но увеличится риск повреждения, так как рамка будет длиннее, а сам переключатель крупнее и тяжелее.

Цена, конечно, напрямую зависит от длины рамки, которая, в свою очередь, за некоторыми исключениями, коррелирует с «уровнем» модели.

Направление пружины

Стандартная процедура работы пружины – это когда на большие звёзды цепь перекидывается усилием с манетки, а на меньшие – пружиной. Этот принцип универсален, и пока что обратное устройство, когда меньшим звёздам соответствует меньшая цифра на переключателе, остаётся в порядке эксперимента фирмы Shimano, проигрывая классике по устойчивости к грязи и повреждениям.

Реакция на тросик

Многие слышали, что переключатели для велосипедов Shimano и SRAM – лидеров в производстве данных устройств – не совместимы. Причина тому проста – в их изделиях используются разные передаточные отношения. Если у SRAM это 1:1, т.е. при подтягивании тросика на 5 миллиметров рамка сдвигается также на 5 миллиметров, то у Shimano это 2:1, т.е. при смещении на 5 миллиметров тросика рамка сдвинется на 10 миллиметров.

Пока так и не появилось устойчивых доказательство преимуществ той или иной системы, а вот универсальность и взаимозаменяемость продолжает страдать, в том числе из-за появлений новых трансмиссий для кассет на 10 скоростей, которые не работают с манетками даже своего титульного производителя.

Перспективные вопросы

Многоскоростные велосипеды с одной звездой спереди – стоит ли их покупать

Мода на три звездочки закончилась с приходом 10, 11, 12-скоростных кассет. Дело в том, что на трансмиссиях 3х7-3х9 три зубчатых шестерни спереди выполняют важную функцию – перекрывают передаточные отношения, позволяя взбираться на подъемы и вкручивать на спусках.

Можно ли убрать передний переключатель на велосипеде 3 на 9 скоростей

Снять можно, если велосипед используется в гражданской эксплуатации. Холмистая местность свободно преодолевается на передачах 2-1, 2-2. Оптимальную скорость на равнине можно поддерживать в режиме 2-6, при этом перекоса цепи не будет. Но если вы любитель «вкручивать» под 27-30 км/ч, большой звезды вам будет не хватать.
