Необходимая терминология

Чтобы разобраться в процессе самостоятельной регулировки переключателя скоростей, необходимо знать определение некоторых специфических терминов, иначе в инструкции будет трудно разобраться.

Что нужно запомнить:

Переключатель скоростей (перекидка). Это элемент трансмиссии, который отвечает конкретно за переключение скоростей. Если же имеется задняя перекидка, то она еще выполняет роль поддержки натяжения цепи велосипеда. Можно описать перекидку (заднюю и переднюю) следующим образом: это параллелограммный механизм, оснащенный мощной возвратной пружиной, на котором зафиксирована рамка. Задний переключать имеет внутри рамки два ролика – если уровень натяжения троса повышается, то рамка сдвигает цепь на большие звезды, а если это натяжение троса уменьшается, то цепь с помощью рамки смещается в сторону малых звезд. Точно также работает механизм и переднего переключателя.

Манетка. Она предназначена для переключения скоростей посредством изменения уровня натяжения тросика. Чаще всего манетка находится на руле, но в некоторых моделях велосипедов она может располагаться и на нижней трубе треугольника рамы

Обратите внимание:манетки и переключатели скоростей имеют общее соединение на руле (это обеспечивается тросом) и покрыты кожухом-рубашкой.

Кассета. Так именуют задний узел трансмиссии, который состоит из звезд разной величины (разного диаметра и с разным количеством зубьев) и устанавливается на барабан задней втулки

Если модель велосипеда старая, то вместо барабана в задней втулке используется трещотка.

Петух. Это металлическая деталь, которая способствует сохранению целостности рамы и заднего переключателя в случае, когда транспортное средство было подвержено удару. Петух всегда крепится на раму, а на эту металлическую деталь уже крепится перекидка. Когда происходит удар, то ломается как раз этот самый петух, а рама и переключатель скоростей (перекидка) остаются целыми.

Система. Так называют передний узел трансмиссии, который состоит из звезд разного диаметра и с разным количеством зубьев. Эти звезды скреплены между собой и шатунами специальными полыми болтами на шатунах, но нужно знать, что в дешевых велосипедах полые болты отсутствуют – звезды и шатуны между собой скреплены клепками.

Как настроить передний переключатель

Для регулировки переднего переключателя тоже имеется четкая и простая пошаговая инструкция:

Смещаем цепь на меньшую звезду.
Откручиваем фиксирующий винт и отпускаем трос.
Находим винт с пометкой «L», с его помощью регулируем положение рамки таким образом, чтобы цепь находилась между пластинами рамы, но при этом не касалась их.
Натягиваем трос, фиксируем его винтом.
Теперь перемещаем цепь в кассете на меньшую звезду – удобно делать это с помощью заднего переключателя.
Передним переключателем перемещаем цепь на среднюю звезду и смотрим – если цепь на второй везде задевает внешнюю сторону рамки, то нужно увеличить натяжение троса с помощью барабана, расположенного на левой манетке.
Переключаем передачу на самую большую звезду в кассете и проверяем – если цепь касается стенок рамки, нужно последний элемент переместить так, чтобы цепь располагалась посередине. Сделать эту манипуляцию можно с помощью винта с пометкой «Н».

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.

Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

Вырвало трос из фиксирующего болта механизма.
На одном из концов рубашки продавилась заглушка.

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Также следует обратить внимание на степень изношенности цепной передачи, которая возникает по причине долгой езды на нестандартных комбинациях передач. Ролики натяжителя цепи нуждаются в периодическом обслуживании – их необходимо минимум раз в год очищать и смазывать

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

Пройдите опрос

для профессионалов;
спортивное оборудование;
любительские.

К профессиональным относятся следующие виды механизма:

Shimano XTR, Deore XT. Устройство отличается повышенной степенью надежности, но относится к разряду дорогостоящих.
Saint. Профессиональная, надежная разновидность, отличающаяся от предыдущих используемым сырьем. При ее изготовлении применяются композитные материалы. Таким образом удается снизить вес комплектующих.

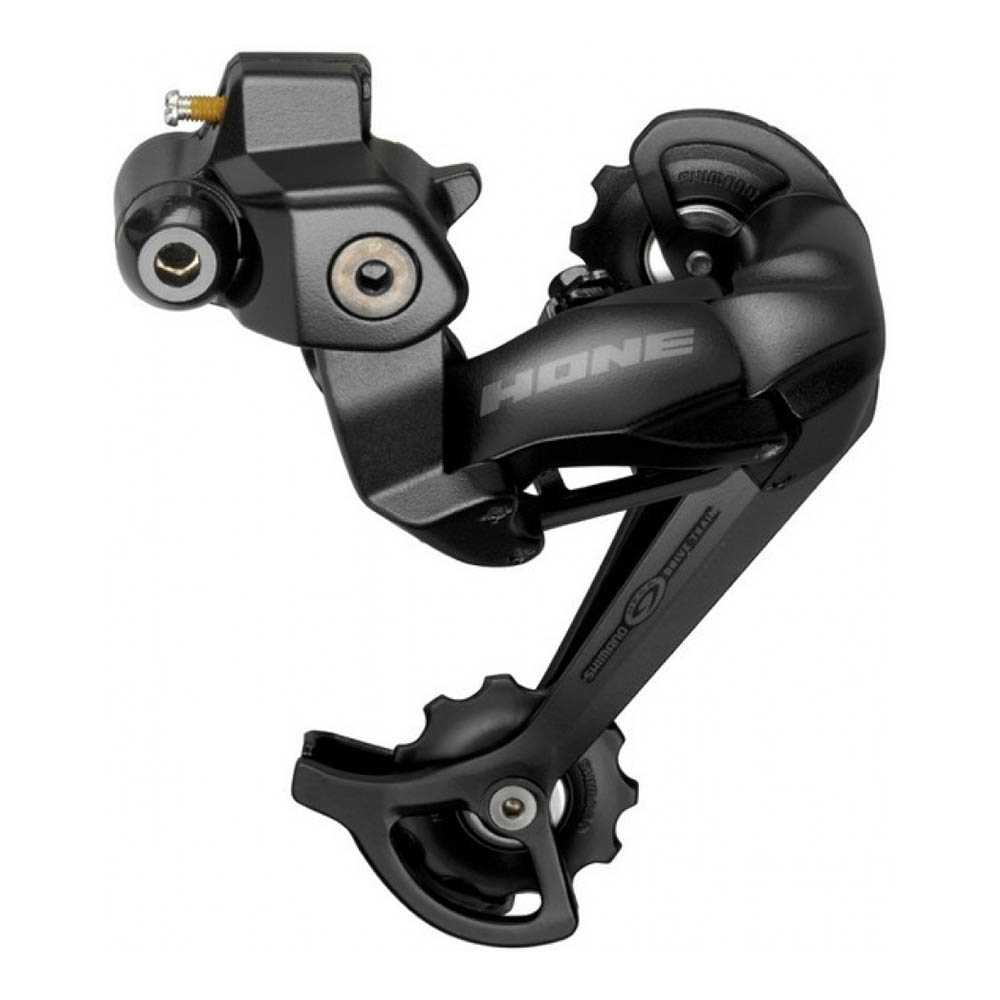

Hone, Deore LX. Продукция высшего класса, но более доступная, чем другие профессиональные механизмы.

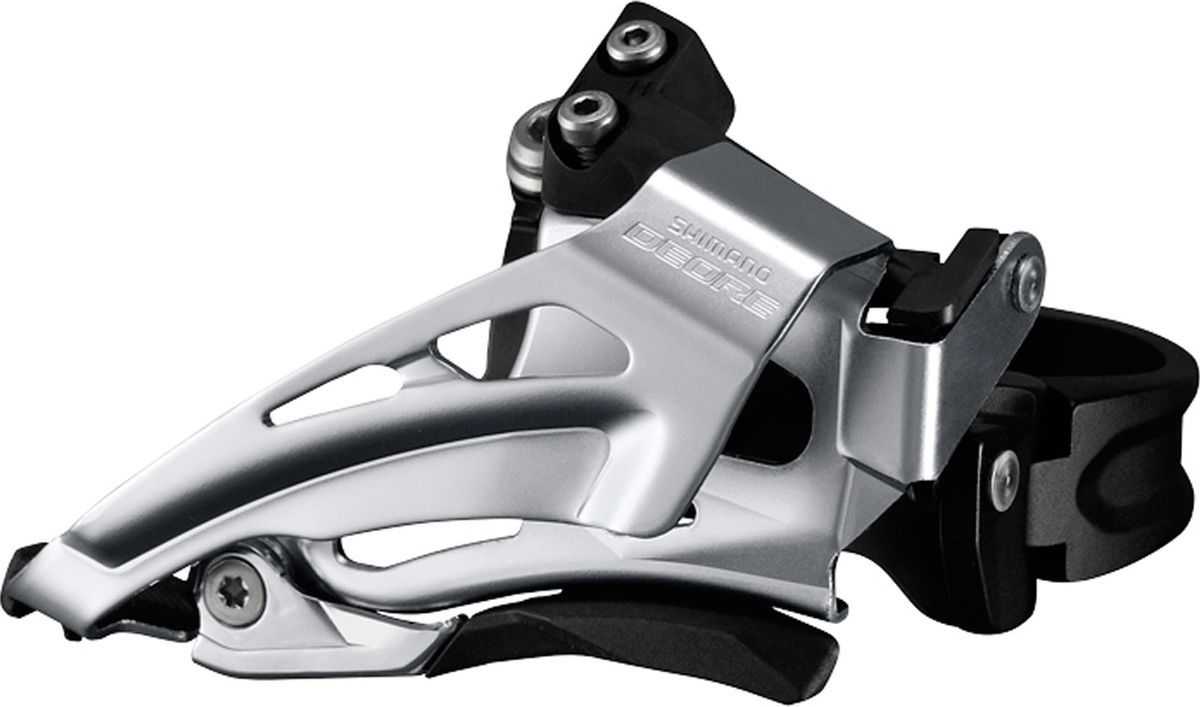

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

Для переключения передач могут использоваться любительские механизмы:

Acera. Способен выдержать большие нагрузки. Нередко новички используют механизм неправильно, поэтому производители сделали его неприхотливым. При регулировке переключения скоростей на велосипеде Shimano в данном случае не требуется высокая точность.
Altus. Доступное устройство для начинающих велосипедистов. Предназначено для спокойных прогулок по парку и городским улицам, не предполагающих высоких нагрузок и частых переключений скорости.
Shimano Tourney. Механизм не предназначен для экстремальной езды. При эксплуатации Shimano Tourney нередко возникают непредвиденные ситуации.

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

Непосредственная настройка скоростей

Рекомендуется начать эту работу с регулировки высоты и угла переднего переключателя, от которых зависит дальнейшая точность настройки скоростей велосипеда. Передний переключатель не должен находиться далеко от зубчатых колёс, но и не задевать их. Он должен быть закреплён на три миллиметра выше самого большого зубчатого колеса. Регулировка угла – это установка переключателя параллельно вращению зубчатых колёс.

На некоторых моделях для этого устанавливаются специальные винты. Начинать настройку скоростей следует после устранения возможных дефектов. Предварительная настройка заключается в следующем: выбираем наименьшее зубчатое колесо – оно соответствует езде на максимальной скорости и винтом, расположенным на переключателе и обозначенным буквой Н добиваемся параллельного положения ролика переключателе с этим зубчатым колесом. Следующим этапом будет настройка наибольшего зубчатого колеса – оно соответствует езде на минимальной скорости — винтом, расположенным на переключателе и обозначенным буквой L добиваемся параллельного положения ролика для этого зубчатого колеса. Далее, необходимо установить на манетке для переключателя ведомых зубчатых колёс положение соответствующее наибольшей скорости, подтянуть и закрепить окончательно. Следующий этап регулировки заднего переключателя выполняется следующим образом: цепь устанавливается на переднее маленькое зубчатое колесо и на самое большое зубчатое колесо сзади. Педали прокрутить назад и винтом регулировки натяжения цепи подвести верхний ролик как можно ближе к зубчатому колесу. Этим достигается плавность переключения скоростей. После того как мы правильно установили передний переключатель, т. е. рамка переключателя установлена параллельно зубчатым колёсам, можно продолжать настройку скоростей велосипеда. Устанавливаем цепь для езды на минимальной скорости (спереди на маленькое зубчатое колесо, сзади на большое).

Предварительно ослабив трос управления, винтом с обозначением L довести расстояние между цепью и рамкой до одного миллиметра. Затем зафиксировать трос управления винтом до положения в специальной канавке у винта. Окончательная настройка скорости на переднем переключателе – это установка цепи на большом зубчатом колесе спереди и на маленьком сзади. Винтом с обозначением Н доводим расстояние между цепью и рамкой до одного миллиметра. Правильность настройки скоростей и лёгкость их переключения проверяется при езде. Если цепь тяжело переключается на малую скорость, то это можно устранять с помощью регулятора троса управления переднего переключателя на руле, а если цепи трудно заходить на большие зубчатые колёса, то это исправляется натяжением троса управления на этом же регуляторе.

Другие неисправности, влияющие на работу переключателе скоростей: -растяжка цепи влияет на переключение скоростей, трудно достигнуть оптимальной настройки скоростей велосипеда -неисправность троса управления приводит к нарушению переключения скоростей – можно определить по отказу работы переключателя. Иногда это является следствием ослабления троса управления

Как настроить передний переключатель скоростей на велосипеде.

После настройки заднего переключателя, на этом работа не заканчивается и теперь стоит перейти к переднему, чтобы синхронизировать равномерное соскакивание и подъем цепи по звездам.

Основная настройка переднего переключателя велосипеда:

сперва ослабляем винт держащий трос и полностью освобождаем его от этого крепления;
на переднем переключателе возле руля находим гайку, отвечающая за натяжение троса и закручиваем ее до упора, а после ослабляем примерно на полтора оборота;
возвращаемся к переключателю и необходимо отыскать два болта с обозначениями Н ― положения цепи на большой звезде и L ― на малой;
закручиваем полностью винт L, а Н практически выкрутить;
переводную рамку двигаем к себе и подставляем под нее что-нибудь для фиксирования в таком положении;
выставляем велосипедную цепь на среднюю звезду;
возвращаем трос на свое место, не сильно натягивая, и прикручиваем;
убираем подставку из-под переводной рамки.

После всех проведенных манипуляций с настройкой, необходимо выставить цепь на средней звезде и начать медленно переключать: сначала на малую, потом на большую. Смотрим за положением рамки, и если будет замечено, что возможен риск соскока с большой звездочки, тогда необходимо отрегулировать при помощи винта Н. Когда цепь не желает возвращаться на малую звезду, нужно раскрутить немного винт L и придвинуть рамку в раме велосипеда.
Все секреты о том, что такое настройка скоростей велосипеда для чайников показано на видео. В общей сложности, наименьшее время занимает настройка заднего переключателя скоростей велосипеда и это примерно где-то 5 минут. Другая ситуация, когда настройка переднего переключателя велосипеда сложнее и кропотливее, так как не только нужно обязательно выставить ровно цепь, но и сделать так, чтобы она не соскочила в наружу или внутрь.

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

Почистить переключатель и кассету звездочек.
Очистить от старой смазки ролики натяжителя.
Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди

Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

по часовой стрелке – рамка отклоняется в сторону большой звездочки;
против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

натянуть трос рукой и зафиксировать его крепежным болтом;
окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик

Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.
