Регулировка и настройка заднего переключателя скоростей велосипеда

Словарь велосипедных терминов

«Чейнринг» (передняя звезда): зубчатое кольцо спереди цепного привода, прикрепленное бонками (заклепками) или болтами к шатуну привода.

Кассета: группа звезд на задней части трансмиссии. Может содержать разное количество звездочек, в основном от 7 до 11, различных размеров (отличаются по диаметру и количеству зубьев). Надеваются на барабан задней втулки.

Блок звезд с трещоткой: еще один термин для блока задних звездочек. Он, на самом деле, относится к более старой технологии, в которой барабан с трещоткой стоят в кассете и, который, в свою очередь, накручивается на ось втулки.

Переключатели: передние и задние переключатели выполняют всю тяжелую работу по перемещению цепи от одной звездочки к другой.

Звездочка: относится к отдельной передаче в кассете/трещотке.

Коэффициент: описывает отношение между звездочками задней кассеты и передними звездами. Например, “53×12”, или звездами на кассете (11-25).

t»: сокращение от слова «teeth» – зубы (находятся на звездочке). Используется для обозначения количества зубов на звезде, например – ‘ 23t’.

Эффективное использование велосипедных передач поможет вам легко и безопасно подниматься в гору

Трансмиссия: термин, группирующий в единую систему все движущиеся части, объединяющие шатуны с задним колесом, а, следовательно, приводящаю в движение весь велосипед посредством передних звезд, цепи, кассеты и переключателя.

Каденс (педаляж): скорость вращения педалей за единицу времени, измеряемая количеством оборотов шатунов в минуту.

STI lever: сокращение от «Shimano Total Integration» — это термин, обозначающий дизайн Шимано, совмещающий тормоза и рычаги переключения для шоссейных велосипедов. Иногда термин применяют к переключателям /тормозным рычагам независимо от марки.

Ergo lever: Фирменное название компании Campagnolo, специализирующейся на производстве навесного оборудования для шоссейных велосипедов. Брендовая версия интегрированного переключения передач и тормозных рычагов.

Составные части трансмиссии

Трансмиссия велосипеда состоит из таких составляющих: Кассета. Это находящаяся на колесе и прикрепляющаяся к нему с помощью втулки часть трансмиссии. Она состоит из одной шестеренки или из двух-трех разных по размеру шестеренок. Их также называют «звездами».

Еще одна часть трансмиссии – «система» (также называется цепной привод). В нее входят, кроме кассет (это звезды или шестерни), каретки, на которых и вращаются подвижные части — шатуны и цепи. Последние связывают все элементы в одну систему. Цепи устроены таким образом, что передают усилие для прокручивания колес с эффективностью до 98%.

Цепи для велосипедов могут быть разной ширины и иметь большее или меньшее расстояние между узлами (спинами), то есть между теми местами, вокруг которых происходит поворот участков цепи при ее движении и которые скрепляют звенья.

Переключатель скоростей (передач) задний. Выполняет не только функцию переключения передач, но и регулирует натяжение цепи (поддерживает ее во время переключений). Изменение передачи осуществляется путем перевода цепи с одной звездочки на другую.

Переключатель передний. Еще один переключатель скоростей (но без функции регулировки натяжения). Передний переключатель есть только на тех велосипедах, у которых впереди две и более звездочки. Устройство изменяет несколько параметров: частоту вращения педалей, угловую скорость, а также крутящий момент велосипедного колеса.

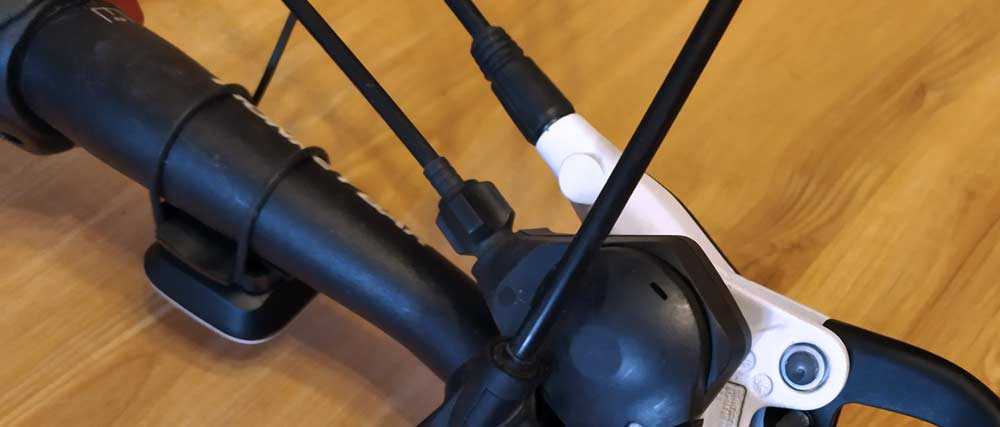

Шифтеры (манетки переключения). Это специальные рычаги, с помощью которых (также в этом участвуют тросики) велосипедист регулирует переключение передач. Они обычно крепятся на руле, справа и слева от него. Тросики находятся в своеобразных защитных приспособлениях — в рубашках — жестких трубках, которые присоединяются прямо к раме велика.

Shimano SLX (шимано слх) — отзыв и обзор

В эту группу я влюбился с первого взгляда. И именно ее установил на велосипед своей любимой супруги. Именно компоненты данной группы с лёгкостью удовлетворят почти 90% велосипедистов-любителей и даже профессионалов. Данная группа предназначена для людей, которые, как правило, не жалеют ни себя, ни свой велосипед. Данная группа лежит где-то посередине между группами для экстремального катания и гонок XC. Надёжность, не слишком большой вес, отличная производительность — все это SLX. К тому же, 80% катальческого люда не заметят особой разницы между SLX и более высокими уровнями оборудования «шимано». По моему мнению, задний переключатель данной группы является самым лучшим по соотношению долговечность — качество работы — производительность — надежность.

Производится в Малайзии.

Вердикт «Велосипедных Форм Жизни«: интересные продвинутые технические решения за весьма умеренную плату. Лучше, чем Deore, и совсем не хуже, чем более дорогой XT. Великолепно покрывает любые потребности велосипедиста от экстремальных дисциплин до обычного катания и туризма.

Переключатель с вращающейся рукояткой

Эти переключатели относительно новы в плане эволюции механизмов. Вращающаяся рукоятка устанавливается на прямой руль и совмещается со стандартной рукояткой.

Ездок просто крутит рукой по направлению в себе или от себя, чтобы повысить или снизить скорость соответственно.

Главное преимущество этого стиля в том, что ездок имеет немедленный доступ к переключению без необходимости убирать руку в другое место. Минус в том, что такой тип переключателей быстро изнашивается, и части механизма легко стачиваются, что может привести к соскальзыванию.

Это происходит потому, что переключатели с вращающейся рукояткой интегрированы в руль, их техническое обслуживание может быть более сложным и долговременным.

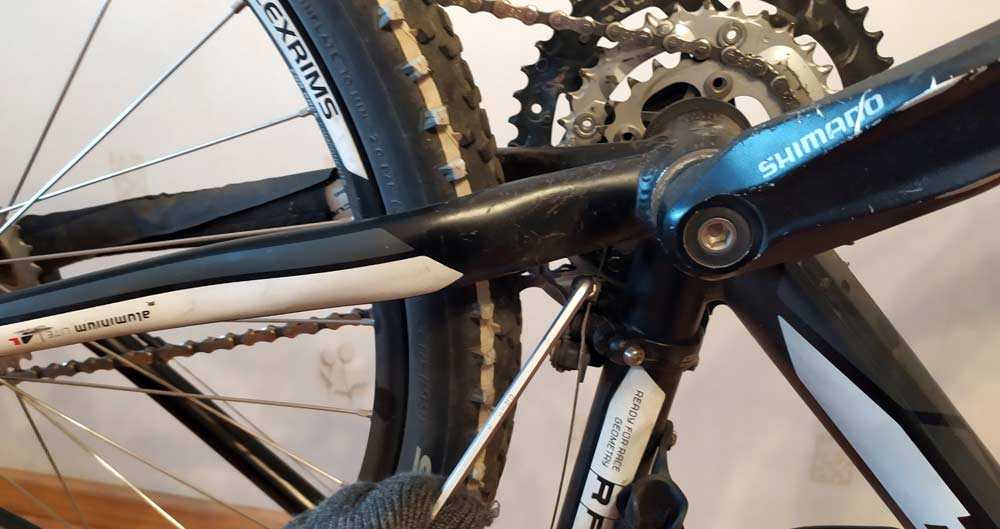

Настройка переднего переключателя

1. Устанавливаем на велосипеде самую низшую передачу – маленькая звезда системы спереди и большая звезда кассеты сзади.
2. Ослабляем болт фиксатора и высвобождаем трос.

1. Закручиваем до упора винт натяжения троса на манетке.

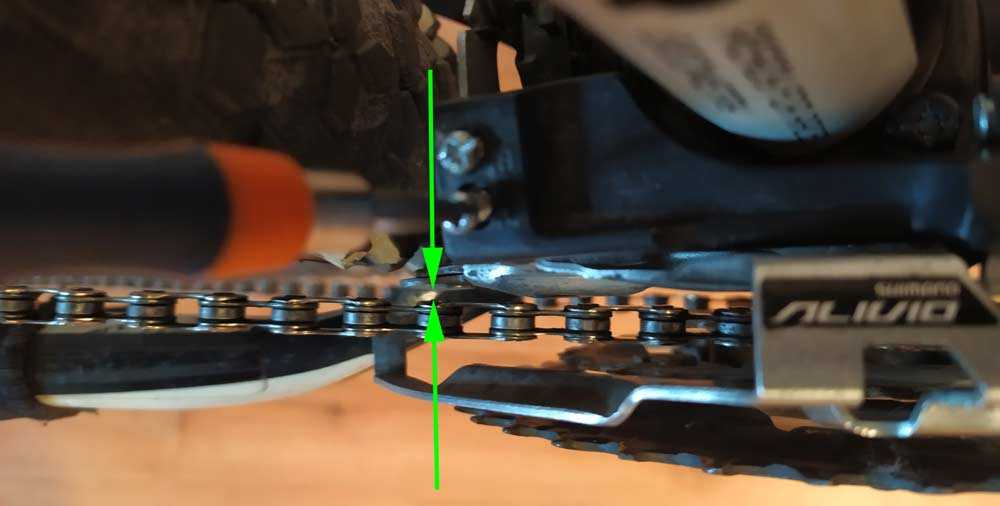

1. С помощью винта L нужно добиться чтобы рамка переднего переключателя скоростей со стороны велосипеда находилась максимально близко к цепи, но не тёрлась о неё при вращении педалей.

1. Натягиваем тросик рукой и зажимаем с помощью фиксатора.

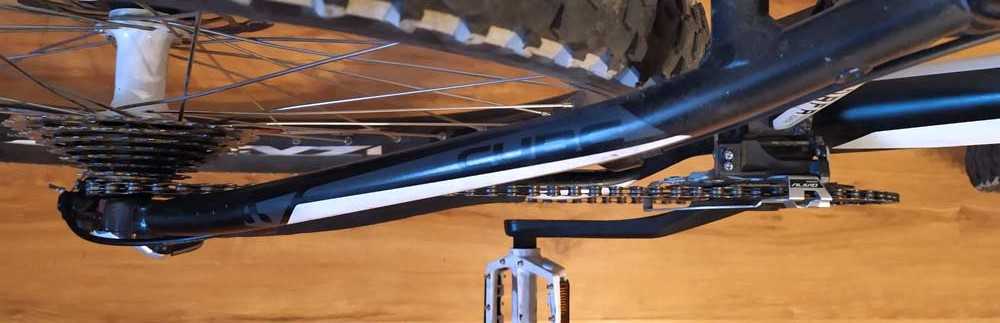

1. Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаем передачу на манетке. Если цепь не заскочила на следующую звезду, то постепенно выкручиваем винт натяжения троса на манетке, пока это не произойдёт. Пробуем переключаться вверх-вниз и, в случае необходимости, немного корректируем положение винта натяжения.
2. Устанавливаем на велосипеде самую высокую передачу – большая звезда системы спереди и маленькая звезда кассеты.

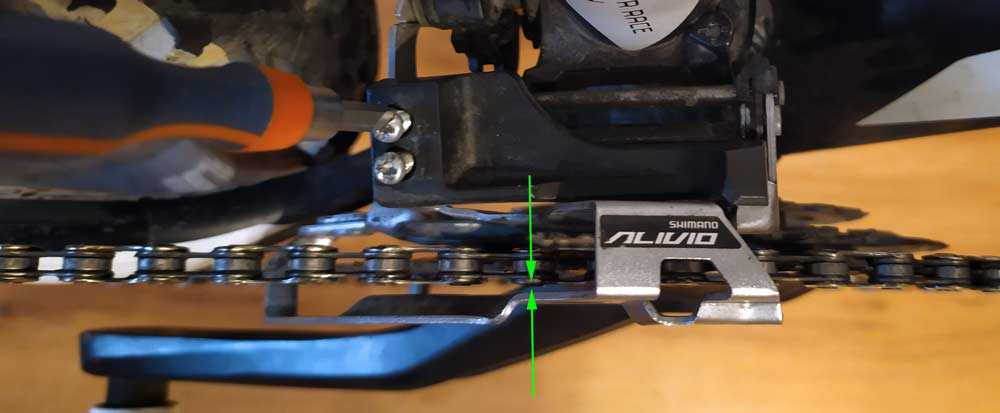

1. C помощью винта H нужно выставить рамку переключателя так, чтобы с внешней стороны между ней и цепью было минимальное расстояние. Но при движении цепи, они не должны скрести друг о друга. И ограничение не должно мешать переключению на большую звезду системы.

Выбор и покупка

Хотя, как и всегда, основным фактором являются деньги, при выборе переключателя не следует забывать о нескольких технических характеристиках:

1. Тип крепления.
2. Ход тросика.
3. 3Ёмкость.

Сколько стоит хороший переключатель? На деле – от 1.5 тысяч рублей. Большинству райдеров совершенно не нужны профессиональные решения с титановыми элементами и защитой, с огромной шоссейной ёмкостью или нестандартным Shadow (конструкция на 30% меньше шириной), которая удорожает модель раза в два-три. Но если цена не важна, выбор меняется разительно. Стоит выбирать только лучшее, подбирать и современные композиты, точно подгадывать ёмкость, чтобы ни единого миллиметра провисания допущено не было.

Переключатель с электрическим приводом

Подбор правильных сочетаний звёзд

Опытные велосипедисты подбирают удачные сочетания звёзд для комфортной езды в зависимости от той или иной модели велосипеда. Наиболее распространённым сочетанием для езды в условиях города или же асфальтированной трассы является тандем 4-й и 8-й задней звезды.

Если же вы собираетесь выехать на просёлок или же покататься по пересечённой местности, вам потребуется сочетание ведущей звезды с ведомыми, начиная с 3-й и заканчивая 6-й. Такое же сочетание пригодиться и в том случае, если вы хотите добавить себе нагрузку во время езды по трассе.

При этом езда в гору требует сочетания малой ведущей звезды с ведомыми с 1-й по 3-ю. В этом случае усилия, передаваемые на педали велосипедистом, будут минимальными, но придётся вращать их чаще.

Подбирайте передачу задним переключателем, чтобы не было сильной нагрузки на ноги

Кроме того, стоит запомнить ещё одно правило эксплуатации велосипеда, оснащённого переключателем скоростей: как только вы услышите при движении посторонние звуки, необходимо сразу же прекратить движение и проверить переключатель на предмет наличия неисправностей. При этом нужно уметь отличать звуки, сопровождающие переключение скоростей, от звуков, издаваемых при поломке.

Закрепляем знания или как правильно переключать передачи на любом горном велосипеде без вреда человеку и технике

Осведомленности о механизме переключения скоростей недостаточно для того, чтобы уверенно и безопасно эксплуатировать веломашину. Стоит еще ознакомиться с советами по этому поводу:

• Перебрасывать цепь можно только в процессе движения. Если же положение рамок было изменено на стационарном велосипеде, необходимо прокрутить педали на холостом ходу (поднять заднее колесо).
• Пользоваться трансмиссией только на ненагруженной цепке. Иными словами перемещать звенья цепной передачи исключительно при быстром вращении шатунов, но никак не на старте или под нагрузкой. Это чревато тем, что могут поломаться исполнительные механизмы и порваться цепь. Да и вовсе, при большом усилии на педалях велик риск вовсе не переключится при подаче соответствующей команды.
• Не перебрасывать на несколько звезд сразу. Изменять положение рамок стоит только на один щелчок. В этом случае обеспечивается четкость работы трансмиссии.

К сведению. Цепь необходимо мыть, скажем, минимойкой высокого давления и смазывать. Если она проскакивает на кассете – ее необходимо менять вместе с задними звездами.

Еще один важный аспект – выбирать скорость трансмиссии так, чтобы крутить педали было легко. Выверенный велотуристам оптимальный каденс равняется 80-90 об/мин. Для его измерения можно пользоваться велокомпьютерами, например, CatEye Strada Cadence. Во время покатушек обязательно пить. Именно эти два правила сохранят Вам коленные суставы.

Разновидности переключателей

Часть трансмиссии, отвечающая за переключение скоростей, нуждается в настройке. Перекидка состоит из крепления к петуху, упора рубашки, направляющих, фиксаторов, винтов регулировки цепи, параллелограмма, ролика натяжителя и лапки. Регулировка заднего переключателя скорости велосипедов зависит от конструкции:

• внешняя;
• внутренняя;
• комбинированная.

Настройка велосипеда обусловлена механизмом переключения. Внутренний спрятан в задней панели, количество передач варьируется от трех до семи. Выдерживает частую эксплуатацию, работа не зависит от погодных условий, долговечный и надежный. Планетарные втулки позволяют менять скорость, даже не воздействуя на педали.

Внешние переключатели могут быть передними, задними. Они отличаются простотой конструкции, небольшим весом и низкой стоимостью. Позволяют активизировать широкий спектр скоростей. Передачи с таким переключателем имеют отрицательные стороны:

• подвержены влиянию неблагоприятной среды;
• легко повреждаются при механическом воздействии;
• при падении транспорта выходят из строя;
• нельзя переключить на стоящем транспорте.

Правильное переключение скоростей производят только в движении, а во время процесса снимают с педалей нагрузку. Посторонние звуки, клацанье – повод наладить функционирование переключателей. Идеальную работу обеспечивает исправный трос, недеформированная цепь, звезды.

Внешний заднийВнешний переднийВнутренний

Основные правила настройки

Точная настройка велосипедной коробки зависит от установленной высоты подъема и угла переключателя.

Установка угла держателя

Чтобы поставить систему под правильным углом надо переключатель скоростей установить параллельно передним звёздам (вид сверху).

Любое смещение угла будет отражаться на качестве езды:

1. Минимальный сдвиг по оси провоцирует постоянный соскок велоцепи при работе скоростей.
2. Сдвиг панели внутрь предотвращает смещение велоцепи, но при скоростной езде задевает раму.
3. Наружный сдвиг передней панели избавляет от трения, но велоцепь слетает при переключении скоростей.

Фиксация высоты держателя

Высота установления переднего скоростного переключателя отражается на точности передач.

Если механизм расположить ниже положенного уровня, велоцепь перестанет нормально перемещаться по звездам.

Если держатель расположен выше положенного, то переключение цепей происходит с задержкой или неправильно.

При правильном расположении между верхним зубчиком большой звезды и наружной панелью остается максимально допустимое расстояние 2 мм.

Меньший зазор делает переключение передачи более чётким.

Настройка переднего переключателя скоростей на велосипеде с регулировкой высоты:

• Переключить рычаг до перемещения велоцепи на среднюю звезду;
• Внешняя панель должна расположиться над внешней звездочкой;
• Проверить правильное расположение переключателя можно рублевой монеткой с 2 мм толщины;
• Монетка вставляется в проём верхнего зуба большой звезды и наружной пластины, если она легко вставляется в проём, то следует подкрутить регулировочный винт;
• Следующий шаг – фиксация высоты: ослабить трос и переключить скорость на самую малую звезду;
• После этого открутить установочный болт, настроить нужную высоту и закрутить;
• Заключительный этап: велоцепь перебросить на среднюю звезду и проверить высоту установки.

Данные действия производятся до достижения оптимального зазора (в одну монетку) между зубчиками малой звезды и нижним краем панели механизма.

При установке необходимо учитывать размеры трансмиссионных звёзд: если звездочка больше оптимального размера для переключателя, то он будет задеваться зубчиками звезды и расстояние зазора надо увеличивать.

Если размер звезды меньше положенной нормы, передача скоростей останется четкой, но цепь будет задевать раму при переключении на малые звезды.

Чтобы не испортить трансмиссионную систему следует настраивать ограничитель велоцепи.

Переключатели с прямой и обратной тягой

В последние годы компания Shimano активно продвигала задние переключатели передач с обратной пружиной (Low Normal): тросик заводит цепь на малые звезды кассеты, а пружина возвращает ее на большие, что сделано для унификации направления движения с передним переключателем, но дает посредственные результаты при переключении передач под нагрузкой или в грязи. Такие переключатели сейчас существуют в четырех верхних группах горного оборудования: XTR – Deore. Их оптимально использовать совместно с манетками Dual Control. Традиционные же переключатели с прямой пружиной (Top Normal), которые присутствуют во всех горных и шоссейных группах навески Shimano кроме XTR и у других производителей, оптимально комбинировать с классическими триггерными манетками RapidFire Plus.

Shimano Deore LX (шимано лх) — отзыв и обзор

Некогда легендарная группа оборудования для горных велосипедов с первых своих дней была рассчитана на 8-скоростную трансмиссию. Чуть позже, в начале 2000-х годов, группа стала 9-скоростной. Данную группу всегда отличало высокое качество всех компонентов. Очень неплохие втулки по соотношению цена-качество, превосходные манетки, надёжные звезды и качественные цепи. Данная группа являлась в свое время самым лучшим решением для велосипедов туристического класса.

Но все меняется, и в данный момент группа LX позиционируется производителем как некоторый компромисс между шоссейным и горным велосипедом. Т.е., иными словами, современный 10-скоростной LX — это выбор тех людей, которые путешествуют в основном по ровным покрытиям и занимаются лёгким асфальтовым туризмом. По сути, самый оптимальный велосипед для данной группы будет «туринг» с прямым рулем или гибрид и прочие дорожные велосипеды с легкой претензией на бездорожье. Группа весьма надёжная, правда, стоит отметить, что российская действительность с ее длинным межсезоньем, зимой и неважными дорогами будут для неё не самым лучшим выбором. А вот для ровных дорожек Европы данная группа подойдёт просто идеально. И недаром в Европе почти каждый второй велосипед оснащён именно этим оборудованием.

Производится в Малайзии.

Вердикт «Велосипедных Форм Жизни«: отличная группа оборудования для дорожных велосипедов по весьма приемлемой цене. Обладает большим ресурсом работы и отменным качеством изготовления комплектующих.

Перспективные вопросы

Многоскоростные велосипеды с одной звездой спереди – стоит ли их покупать

Мода на три звездочки закончилась с приходом 10, 11, 12-скоростных кассет. Дело в том, что на трансмиссиях 3х7-3х9 три зубчатых шестерни спереди выполняют важную функцию – перекрывают передаточные отношения, позволяя взбираться на подъемы и вкручивать на спусках.

Количество зубьев на новых многозвездочных кассетах подобрано таким образом, что позволяет делать то же самое с одной звездой спереди. Поэтому использовать еще две звездочки смысла нет. Для дисциплины кросс-кантри это существенный прорыв, поскольку фронтальная перекидка здесь – самая ненадежная часть велосипеда.

Можно ли убрать передний переключатель на велосипеде 3 на 9 скоростей

Снять можно, если велосипед используется в гражданской эксплуатации. Холмистая местность свободно преодолевается на передачах 2-1, 2-2. Оптимальную скорость на равнине можно поддерживать в режиме 2-6, при этом перекоса цепи не будет. Но если вы любитель «вкручивать» под 27-30 км/ч, большой звезды вам будет не хватать.

Манетки на руле велосипеда — описание

Манетка — это тот внешний признак, который отличает многоскоростной велосипед от односкоростного. В начале своего развития устанавливались на раму байка, теперь для удобства велолюбителей их ставят на руль. Их профессиональное название шифтеры.

Если велосипед оснащен двумя переключателями скоростей, то на руль устанавливают два шифтера: один, для управления передним переключателем, обычно крепится на левой ручке руля, а для заднего переключателя — на правой.

Если байк оснащен лишь одним задним переключателем, например, внутренним или комбинированным, то манетка будет только справа.

Конструкция и принцип действия

Конструктивное строение и принцип работы манетки элементарен, и с момента их появления мало чем изменилось.

Состоит из нескольких деталей: ручки манетки, подвижного блока, фиксаторной пружины, рычага подвижного блока, намотанного тросика и корпуса. Эта конструкция создана для того, чтобы” подавать” тросик и его фиксировать.

Принцип работы шифтеров в системе переключения передач заключается в том, что при изменении положения рычага меняется длина соединительного тросика, который в свою очередь воздействует на переключатель скоростей, — изменение на одно контрольное деление в шифтере соответствует переключению на следующую (пониженную или повышенную) передачу.

Конструкция

Переключатель и выглядит, и работает «загадочно», особенно для велосипедиста-новичка. Но сначала разберём, из каких частей составляется переключатель и откуда он появился. К слову, текущий «вариант» заднего переключателя достаточно стар. Он был изобретён итальянцем Туллио Кампаньоло ещё в 1950 году.

Долгое время оставаясь атрибутом дорогих спортивных и шоссейных моделей, лишь в 80-х годах данный переключатель стал появляться на городских велосипедах, а в середине 1990-х – стал де-факто стандартом для большинства конструкций.

Основные элементы

Каково же устройство заднего переключателя? Прежде, чем изучить то, как работает это устройство, рассмотрим конструкцию:

Кроме того, на переключателе скоростей почти во всех моделях присутствуют элементы для настройки устройства:

• регулировка натяжителя (тросика);
• ограничитель верхней передачи – он же H, High – отвечает за крайнее положение рамки с цепью;
• ограничитель нижней передачи – L, Low – аналогично, но с другой стороны;
• крепёжный болт – специальная точка крепления, обычно на петух. В иных случаях крепление идёт за дополнительную рамку на направляющих.

Ролики

Ролики в переключателе передач разные, и при ремонте или чистке очень важно не перепутать их, так как от этого зависит срок жизни цепи, да и самого переключателя. Направляющий ролик, он же G-pulley, или guid pulley, – верхний

выполняет сразу несколько задач:

Направляющий ролик, он же G-pulley, или guid pulley, – верхний. выполняет сразу несколько задач:

• Направляет цепь на звёзды.
• Компенсирует люфты за счёт небольших горизонтальных смещений.
• Увеличивает плавность протяжки и снижает шум за счёт небольших проточек на зубьях.

T-pulley, он же tension pulley, – натяжной ролик, не позволяющий цепи провисать.

Типы крепления

Де-факто стандартом для крепления задних переключателей является петух. Петух – это небольшой кронштейн, который разработан для того, чтобы быть защитой заднего переключателя и ослаблять силу удара по переключателю и раме. По сути, небольшой предохранитель, потому часто можно слышать, что погнулась и требует замены не рама, а велосипедный петух.

На рамах для петуха обычно есть специальное «ушко», большинство рам идёт сразу с готовым петухом. В некоторых случаях он несъёмный, т.е. для ремонта потребуется сварка, но на большинстве моделей его можно легко размонтировать и заменить. Профессионалы рекомендуют внимательно следить за велосипедным петухом, так как его деформация полностью меняет механику работы приводной системы, и всегда в худшую сторону, приводя к износу и повреждению компонентов.

Кроме стандарта, применяется крепление на перо – элемент рамы, использующийся в профессиональных байках для даунхилла и различных спортивных моделях для увеличения надёжности на сложных трассах.

Несколько лет назад разработчики из Shimano запатентовали технологию Shadow для более компактного крепления переключателя, но конструктивно она остаётся одним из нестандартных креплений на петух.

Подвод тросика

По точке подвода тросика переключатели делят редко, но следует понимать, как будет укладываться рубашка в случае смены устройства.

Стандартный подвод – сзади, когда тросик в рубашке описывает круг вокруг дропаута, образуя небольшую петлю. В такой конструкции с тросиком удобно работать, но лишняя длина тросика и его загиб приводят к необходимости более частого обслуживания и снижают надёжность.

Альтернатива – это прямая подводка, когда тросик входит в переключатель по наиболее короткой траектории. Чуть более сложное оперирование с тросиком и рубашкой компенсируется большей надёжностью и защищённостью всего устройства. Изначально такую подводку использовала только компания SRAM, но в последние годы Shimano и производители реплик всё больше переходят на прямой подвод.

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

К сведению. Дополнительная натяжка – это подтягивание троса в текущем режиме с помощью триггера на манетке. К примеру, вы переключаете цепь с первой звезды на вторую, клацая ручку до цифры «2». Цепок трется о рамку, но не переходит на соседнюю зубчатую шестерню. Тогда вы поднатягиваете тросик, немного утапливая рукоятку в сторону включения третьей передачи, но не включая ее, и цепочка свободно переходит на звезду №2.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

К сведению. Ход барашки ограничен 5-ю – 6-ю оборотами. Если этого запаса недостаточно, то подтяните трос на самом переключателе, открутив болт крепления тросика. Перед зажиманием, закрутите барабан на манетке до упора, а затем отпустите на 1 оборот. Снова повторите процедуру регулировки барашком.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

• Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
• Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно. Уточните, на какой именно передаче трет:

• Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
• Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
• Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.

К сведению. Цепка может задевать за рамку на любой передаче, если грани рамочной конструкции не параллельны звездам.
