Быстрая настройка заднего переключателя шимано любой группы

Конструкция и принцип действия задней перекидки

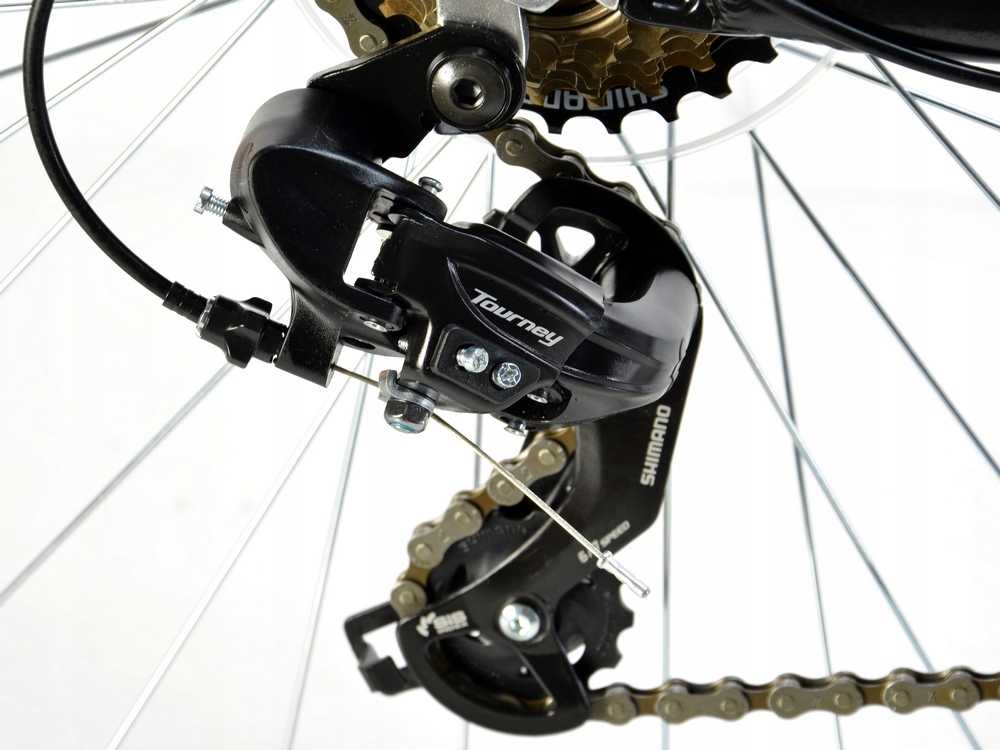

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.

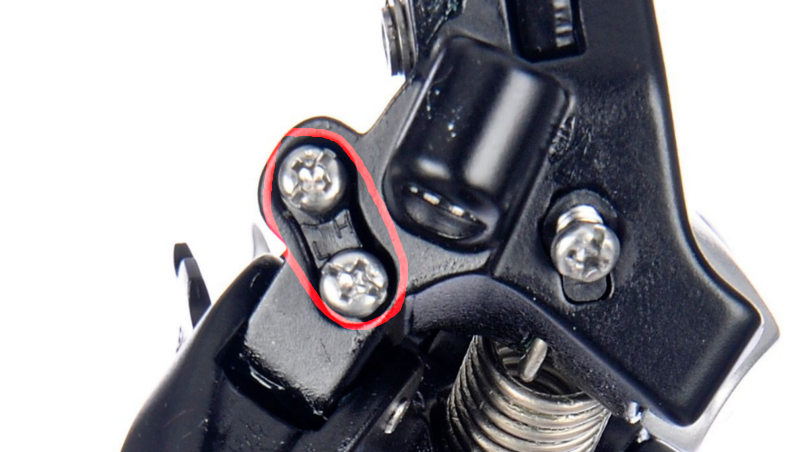

Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Резюме

Настройка велосипедной трансмиссии заключается в наладке переднего и заднего переключателя за счет:

настройки ограничителей больших (Н) и малых (L) передач соответствующими винтами (выполняется лишь один раз – при установке нового переключателя);
регулировки усилия натяжения тросика, влияющего на плавность переключения передач;
наладки натяжения цепи, обеспеспечивающей качественное и быстрое переключение (только у заднего дерейлера).

Основы грамотного переключения передач – минимальный перекос цепи и отсутствие существенной нагрузки на цепь непосредственно перед сменой передачи.

Deore XT Di2 и XTR Di2

Цена: от 110-112 000 для XT Di2 и до 168 тысяч рублей за XTR Di2

Дальнейшим развитием трансмиссия «Шимано» стали серии Di2. Фактически, это те же XT и XTR, но с электронной начинкой. Здесь нет никаких тросов, но стоят сервоприводы и нужно позаботиться о прокладке проводов. Скрыть их можно в подседельном штыре, руле и раме в зависимости от конструкции.

Особенности Deore XT Di2 и XTR Di2:

при переключении передач раздается щелчок, который разработчики специально оставили, чтобы райдер понимал, что система сработала;
позволяет минимизировать внимание, уделяемое переключениям, и полностью сосредоточиться на трассе;
исключается переброс через звезду при переключении, который часто происходит на механических трансмиссиях;
настройка переключателя практически не сбивается, некоторые тестировщики сообщают о том, что она держится без регулировок до сезона;
в рабочем режиме аккумулятор держит заряд около 20 часов, для заряжания не нужно его извлекать из корпуса;
большая звезда системы из титана, малая – алюминиевая;
нет версии приложения для пользовательской настройки для смартфона.

Предназначена для топовых спортсменов и оснащения очень дорогих велосипедов

Необходима зарядка, потому часто ее позиционируют, как навеска для электробайков. В остальном направление применения соответствует механическим прототипам.

Шоссейные групсеты

Для шоссейников японцы выпускают групсеты:

Claris;
Sora;
Tiagra;
105 5800;
105 R7000;
Ultegra 6800;
Ultegra 6870 Di2;
Ultegra R8050 Di2;
Ultegra R8000;
Dura-Ace 9100;
Dura-Ace 9150 Di2.

Claris R2000

Цена: 9-12 000 руб

Максимально доступный групсет, здесь все очень просто.

Материал максимально удешевлен, запас прочности минимальный, вес достаточно большой

Спереди 3 звезды, сзади 8 передач. Более компактное исполнение включает 2 звезды спереди и 8 сзади.

Плюсы:	Минусы:
Доступность.	Слабая конструкция, минимальная эргономика;
Ненадежны, боятся ударов, на неровной дороге может перескакивать цепь;
Подойдет только для ровных дорог и с минимальной нагрузкой.

Sora R3000

Цена: 13-20 000 руб

Годом последней модернизацией «Соры» стал 2021, она коснулась и дизайна, который стал привлекательнее.

Производитель заявляет, что этот обвес по своим параметрам схож с топовыми комплектами на 90%. Однако, использованы значительно более дешевые и менее качественные материалы, увеличен вес.

Это начальный уровень, который подойдет только для первого купленного велосипеда без заявок на спорт

Плюсы:	Минусы:
После модернизации положительно изменился дизайн;	Ненадежны, материалы дешевые, запас прочности (там где есть) достигнут за счет увеличения толщины деталей, а значит – веса;
Немного лучше отзывчивость, чем у предыдущего варианта;	Плохо держат настройку, нужно постоянно что-то подкручивать и выставлять, особенно при активном катании;
Цена, часто используется для удешевления вела, например, на перед ставится переключатель этой серии, сзади – более высокой.	Используются максимально дешевые материалы, уязвимые для ржавчины.

Регулировка и настройка заднего переключателя скоростей велосипеда

После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.

Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

Регулировка переднего переключателя скоростей Shimano на горном велосипеде

Сперва воспользуйтесь инструкцией по настройке задних скоростей Shimano на велосипеде. Ведь исправный тыльный дерейлер – одно из требований подготовительных мероприятий. В числе их также имеются:

Проверка тросика и рубашек. Расплетение волокон и заедание в рубашке не допускается.
Правильная установка узла перебора передач на раме, изложенная в предыдущем пункте.
Отсоединенный от переключателя тросик.

Настроить ограничитель по низшим передачам. Переключитесь на самую маленькую звезду спереди и самую большую – сзади (по манеткам это будет 1-1). Вращайте винт L, чтобы добиться максимально близкого расположения цепи к внутренней грани рамки. При этом цепка не должна тереться о рамочную конструкцию. Отнеситесь к этому этапу серьезно, если не хотите, чтобы цепь слетела и ее закусило между кареткой и маленькой звездой.
Подсоединить трос к переключателю. Перед присоединением закрутите барашек на шифтере до упора, а затем выверните его на 1-1,5 оборота. На заключительном этапе это облегчит подналадку.

Настроить ограничитель по верхним передачам. Перебросьте цепок на самую большую звезду спереди и самую маленькую – сзади (к примеру, на манетках 27-скоростного велосипеда это будет 3-9). Крутите винт H, чтобы максимально близко переместить внешнюю грань рамки к цепи. Опять же, цепка не должна тереться о перекидку.
Отрегулировать точность переброса передней перекидки с помощью барашка на манетке. Каждый делает это по-разному. Один из способов – сесть на велосипед и в движении с помощью барабанчика подобрать такую силу натяжения троса, при которой цепь свободно переходит с 1-й на 2-ю звезду и со 2-й на 3-ю. Второй способ – поставить велосипед на месте, переключится на среднюю звезду и поочередно поставить сзади 2-ю и предпоследнюю звезды. Цепь не должна тереть в этих положениях. Крайний метод не отличается точностью, требует проверки в движении и несправедлив для перекидок дешевого класса.

К сведению. Смазывая тросик, используйте только специальную силиконовую смазку, которая не притягивает пыль.

Настройка переднего переключателя скоростей

Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему.

Весь процесс можно разделить на три этапа:

1) Подготовка; 2) Регулировка;

3) Проверка;

Для настройки нам понадобятся:

1) Фигурная отвертка;

2) Пассатижи;

3) Смазка;

4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);

5) Тросик и рубашка троса (если ваши в плохом состоянии);

Первый этап — подготовка.

Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.

Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.

Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.

Второй этап — настройка переднего переключателя.

Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)

Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение

Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)

Если смотреть на переключатель сверху, на нем можно увидеть два регулировочных винта H -High(высокий) и L -Low (низкий) — эти винты и отвечают за регулировку «завала цепи».

Установим цепь на маленькую звездочку спереди и на большую сзади

Начинаем вращать винт L -Low (низкий) до тех пор, пока цепь не будет находится как можно ближе к внутренней пластине, но убедитесь в том, чтобы при вращении педалей цепь не задевала за рамку. Далее натяните трос при помощи пассатижей и зажмите винт крепления троса.

Теперь нужно проделать такое же действие с винтом H -High(высокий). Ставим цепь на большую звезду спереди и на маленькую заднюю. Вращаем винт H (High), до тех пор пока цепь не будет находится как можно ближе к наружной пластине, но чтобы при вращении педалей цепь не задевала за рамку.

Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.

Третий этап — проверка переднего переключателя.

После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку.

Какие могут быть проблемы при настройке переднего переключателя?

1) Несовместимость переднего переключателя и системы.

Бывает, что при замене или установке нового переключателя, у вас не тот переключатель. Вообще они бывают трех типов: с верхней тягой троса, с нижней тягой троса и универсальные, а также каждый переключатель рассчитан на определенную систему и количество зубов. Поэтому при покупке переключателя посмотрите какой был у вас, а если не знаете возьмите с собой для образца.

2) Не получается отрегулировать передний переключатель, цепь все время трется о рамку

Во-первых проверьте параллельность установки переключателя, если все ок, проверьте систему, не согнута ли она, ровные ли звездочки, сделайте пару оборотов педалей и посмотрите на них, звезды не должны менять ось вращения.

3) Трение цепи о рамку переключателя, когда стоит на скорости 3-1.

Не забывайте про понятие «перекос цепи» в положении когда цепь расположена диагонально не рекомендуется ездить — это может привести к растяжение цепи и поломке переднего переключателя.

Так же при переключении передач не забывайте ослаблять давление на педали.

Если у вас не получится настроить передний переключатель, самостоятельно, обращайтесь к нам, наша веломастерская с удовольствием поможет вам.

Видео по теме, как настроить передний переключатель:

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

У меня на манетке не показываются цифры, но поверьте положение индикатора стоит на «цифре» 9. Что соответствует самой маленькой звезде на кассете.

2. Ослабляем шестигранник или болт, который держит тросик.

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

В моем случаем регулятор натяжения троса находится только на манетке. На фото видно как я кручу барашек.

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Регулировочные винты положения лапки переклюка выглядят примерно так.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

На фото я показал красную линию, по которой можно увидеть, что ролик переключателя находится под малой звездой на кассете, а значит крайнее положение настроено верно.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

На манетке индикатор переключения скорости на цифру 1, если цифр нет в самое крайнее положение, что должно соответствовать самой большой звезде на кассете.Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса. Путем совмещений осей самой большой звезды на кассете и оси лапки переключателя.

7. Скидываем опять на самую большую скорость. Не забываем крутить педали Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

Цепь должна перескочить на соседнюю скорость. В моем случае это 9 скоростная кассета. Переключаю с 9-ки на 8-ку.

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Настройка заднего переключателя

Проводить настройку заднего переключателя можно только после того, как вы настроили передний. Велосипед нужно зафиксировать так, чтобы вы могли свободно вращать педали и переключать скорости. Как вариант – перевернуть вверх колесами и зафиксировать на руле.

Включите самую большую скорость (самую маленькую звезду). Ослабьте трос, раскрутив крепление. Бабышку натяжения троса переведите в среднее положение, чтобы можно было ослаблять и натягивать трос. Регулировка заднего устройства осуществляется, как и в случае переднего переключателя, винтами High и Low. Сначала настраивается винт High. Нужно найти такое положение, при котором цепь будет настроена точно на звезду, и не будет соскальзывать и подпрыгивать на ней.

Затем переведите передачу на низкую (самая большая звезда) и повторите все манипуляции с винтом Low. Настройка должна привести цепь ровно по звездочке. После настройки заднего девайса, нужно будет натянуть ролик. Передний переключатель поставьте на самую маленькую звезду, задний – на самую большую. Вращайте педали назад и следите, задевает ли ролик кассету. Регулируйте ролик болтом натяжителя. После этой настройки проведите проверку «в полевых условиях» — то есть в реальной езде. Попробуйте прокатиться по ровной поверхности, по кочкам, под уклоном. Внимательно следите за тем, как ведет себя велосипед. При необходимости подрегулируйте переключатели, настраивая бабышку или винты.

https://sport-snaryazhenie.ru/velosipedy/remont/36-regulirovka-pereklyucheniya-skorostey-shimano
https://autostadt.su/regulirovka-zadnego-pereklyuchatelja-shimano/
http://yvelo.ru/sovetii_i_faktii/nastrojka_perednego_pereklyuchatelya_shimano.html

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами . Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях , впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

Отсоединить от нее трос.
Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

Рамка должна быть параллельна звездам.
Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

Количество зубьев на каждой звезде системы.
Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).

XTR M9100

Цена: от 50-55 000 руб

Особенности Shimano XTR:

двухпоршневые гидравлические тормоза;
шарики подшипников каретки нержавеющие;
каретка и система объединены, используется одна звезда;
зубья звездочек кассеты получили новый профиль с 3 гранями, который дает лучшее удержание цепи, повышает плавность переключений, сокращает вибрации;
цепь оснащена замком;
в коллекции 3 типа задних переключателей, есть возможность опционально установить направляющую цепи для ее лучшей центровки.

Это лучшее, что японцы создали для МТБ, сплавы металлов качественные, присутствует карбон для снижения веса

Фактически, это коллекция XT, но с акцентом на снижение веса. Учитывая дороговизну и избыточное качество даже для очень продвинутых любителей, «заточена» коллекция под спорт.

Плюсы:	Минусы:
Манетки на подшипниках для минимизации трения;	Очень дорого.
Втулки выполнены по принципу работы полумуфт, два компонента прижимаются при педалировании и отжимаются после окончания приложения усилий, что полностью исключает посторонние шумы на холостом ходу;
Роторы тормозов имеют алюминиевое покрытие на некоторых участках, что позволяет эффективнее рассеивать тепло.

Alivio M4000

Цена: 14-20 000 руб

Особенности Shimano ALIVIO:

тормоза ободные векторные;
шлицевое соединение шатунов;
2 вида тормозных ручек-шифтеров и 1 – шифтер;
кованые шатуны длиной 170 и 175 мм, съемная большая звезда системы;
каретки «окталинк» (Octalink) и квадраты.

Это первый групсет компании, который можно считать качественным и надежным. Здесь достаточный запас прочности и потенциал для полноценного использования МТБ. Однако, если вы задумали спортивные достижения, оснастки этого класса будет мало.

Подойдет для туринга, но без акцента на экстремальном бездорожье

Линейка в 2015 претерпела ряд изменений. С того момента в комплект были включены гидравлические тормоза, трансмиссия на 9 скоростей, шатуны были облегчены, но получили даже больший запас прочности за счет материалов.

Плюсы:	Минусы:
По качеству близки к Deore;	Подшипники втулок нужно проверять каждые 2000 км, часто смазки оказывается меньше, чем нужно, видимо на заводе экономят;
Имеется регулировка досягаемости на шифтерах.	Массивнее и тяжелее профессиональной серии;
Защита втулок от грязи менее надежна, чем у горных комплектов для сложных рельефов.

Конструкция и принцип действия задней перекидки

Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Винты-ограничители заднего переключателя скоростных режимов

Данные элементы предназначены для той цели, чтобы лимитировать траекторию перемещения заднего переключателя. Как правило, винты-ограничители установлены в задней секции основной конструкции переключателя. Они блокируют его перемещения, не позволяя ему продвигаться за пределы периферийных звезд. Благодаря чему цепочка не соскакивает.

Зачастую регулировку крайних уровней переключателя выполняют на только что выпущенном байке и впоследствии производить ее уже не требуется. Однако, если в процессе переключения на периферийные звездочки, цепочка то и дело начинает соскакивать, необходимо отрегулировать винты. Это позволит придать переключателю оптимальное положение. Тем не менее, не стоит забывать, что соскакивание цепи провоцирует, как правило, погнутая рамка или деформированный петух. Следовательно, потребуется их выпрямить, вернув им прежнюю форму. В крайнем случае – заменить. Если этого не сделать, велосипедист может получить серьезную травму.

Винты-ограничители, которыми комплектуются современные переключатели скоростей, маркируются такими английскими буквами, как «H» и «L». Первой обозначаются высокие передачи. Второй – низкие. Примечательно, что старые переключатели не имели маркировки. Зато на них можно было отчетливо рассмотреть, какой именно из установленных винтов плотно прилегает вплотную к самой рамке, а также затрудняет ее перемещение.

Это интересно: Какие разновидности втулок существуют, как проводить обслуживание стандартной втулки и втулки-картриджа

Подготовка к наладке

Заранее, перед тем как отрегулировать скорости на велосипеде, нужно очистить от грязи и смазать цепь и переключатели. Также целесообразно произвести:

осмотр приводного троса на предмет наличия грубых изгибов, нарушающих плавность его перемещения по внутренней поверхности рубашки, расплетений и монолитности соединения с упором, базирующимся в манетке;
контроль состояния рубашек – при сильном износе внутренней, зачастую силиконовой вставки, или наличии усталостных изломов требуется их замена;
осмотр заднего переключателя и ответного элемента рамы (петуха) на предмет отклонения от вертикального расположения – ролики и ответная звездочка кассеты должны лежать строго в одной плоскости.

Также перед тем, как настроить скорости на велосипеде, необходимо ослабить натяжение троса и настоятельно рекомендуется завернуть до упора регулировочные барабаны. В уже настроенном состоянии наблюдается следующая зависимость: чем меньше выкручен барабан, тем точнее работает система, а также сохраняется гарантированный запас вылета, необходимый для мгновенной компенсации удлинения троса в процессе поездки.
