Как натянуть или подтянуть велосипедную цепь?

Регулировка цепного натяжения на вело-моделях без передач

Для безупречного функционирования велосипедов без скоростей, их цепь не должна быть предельно натянутой. Необходимо обеспечить ее свободное провисание на длину до 5 мм.

А чтобы натянуть таким образом, нужно выполнить определенный набор действий в правильной последовательности:

1. Перевернуть транспортное средство колесами вверх.
2. Ослабить крепление заднего колеса — отвернуть гайки или крепежные эксцентрики.
3. Настроить цепное провисание на необходимую величину. Для этого надо аккуратно двигать колесо по наклонным пазам (дропуатам).
4. По окончании настройки следует снова закрепить колесо в исходное положение. При этом колесная ось должна быть параллельна валу каретки.

Если цепь будет слишком натянута, то крутить педали станет тяжело. А элементы цепной передачи очень скоро придут в негодность. Также плохо, если велосипедная цепь будет чересчур провисшей. Она просто в определенный момент соскочит со звездочек и дальше ехать будет невозможно.

Когда колесо буквально уперлось в дропуаты и его совсем некуда дальше двигать, но при этом велосипедная цепь болтается, придется удалить с нее пару звеньев. По всей вероятности, она растянулась или вовсе была не по размеру для конкретной модели.

Как выполняется натяжение цепи велосипеда

Правильное положение цепки – основное условие бесперебойной эксплуатации велосипедного транспорта. Если натяжение цепи на велосипеде выполнено выше предельного значения, педали прокручиваются достаточно сложно. Кроме того, цепные звенья изнашиваются значительно быстрее. В случае излишнего провисания элемента, увеличивается вероятность его схода в процессе езды.

Вам будет интересно Машинка для очистки цепи велосипеда: делаем правильный выбор

Велосипед без скоростей

Натягивая цепь на простом велосипеде, учтите, что тугость в ее положении не допускается. Оптимальным считается показатель до 0.5 см.

Для начала велосипед переворачивается, под сидушку подкладывается что-нибудь мягкое, чтобы защитить кожаную отделку от повреждений. Ослабляется пара гаек, фиксирующих заднее колесо

Для настройки необходимого уровня провисания, колесный обод осторожно смещают по уклонным пазам. Как только заданный уровень настройки будет достигнут, колесные гайки снова закручивают, затягивая крепко, но без излишних усилий, чтобы ничего не повредить

Работа велотранспорта должна обеспечить свободное движение педалей. Выполнив настройку, обязательно проверяют, как ведет себя велосипедный транспорт в движении, проверяют колесную ось, которая должна располагаться параллельно по отношению к каретке.

На транспортном средстве с несколькими скоростными режимами

Натяжение цепи на велосипеде со скоростями осуществляется за счет показателя жесткости переключательной пружины. Но когда длина ее достаточно большая, используя натяжитель, избавиться от провисания не получится. В подобных ситуациях во время движения цепочка бьет по рамной конструкции.

Когда длина получается меньше допустимого значения, возникают сложности с включением скоростных режимов. Помимо этого, все элементы механизма переключения и сами передачи изнашиваются быстрее.

Чтобы сделать цепь короче, ее для начала выставляют на самые большие звезды спереди и сзади, оттягивают ее, сдвинув переключатель до предела вперед. Для определения оптимальной длины рекомендуется добавить пару звеньев.

Есть еще один вариант: цепь выставляют на большую переднюю звезду и маленькую заднюю, подтягивают, чтобы роликовые оси заняли общую вертикаль.

Длину цепочки настраиваем на двухподвесном транспорте. Маятник, установленный сзади фиксируем так, чтобы расстояние от задней трещотки до передней кассеты получилось максимальным. Как только оптимальное значение длины будет определено, лишние звенья придется снять.

Как происходит процесс натягивания цепи на обычном велосипеде

Таким термином обозначают веломеханизм, содержащий одну заднюю звезду. Технология здесь одна – осуществить смещение втулки заднего колеса. Подробный процесс описан ниже.

Перед началом подобной процедуры нужно убедиться в том, что цепь нуждается в подтяжке. Проводим обычный тест. Цепь просто натягиваем вниз насколько возможно. Если расстояние опущения больше чем 1,5 см, то регулировка необходима.

Обратная ситуация. Цепь не оттянулась даже 5 миллиметров. Значит она в состоянии «гитарной струны» и нуждается в немедленном расслаблении.

1. Устанавливаем велосипед в ремонтную позу, колесами вверх.
2. Болты и другие элементы, которые служат для фиксации заднего колеса нужно ослабить (откручивать полностью не нужно).
3. Производим регулировку цепи, смещая колесо по отношению к звезде.
4. Произведя нужное натяжение, оцениваем перпендикулярность оси втулки, ориентируясь на продольную ось самого велосипеда.
5. Фиксируем колесо крепежными элементами.

Если же в силу каких-либо причин такую процедуру провести невозможно, нужно использовать выжимку для удаления ненужных звеньев и таким методом добиться нужных параметров изделия. Как это сделать – описано ниже.

Как узнать, что цепь нужно менять?

Любой механизм теряет свои свойства со временем. В велосипедных составляющих износу подвергаются пины, которые соединяют между собой звенья. Установлено стандартное расстояние для пинов-12,7 мм. Чем продолжительнее используется велосипед, тем больше становится это расстояние.

Появление износа негативно сказывается на работе переключателя, а также дополнительно нагружает другие элементы трансмиссии.

Установка новой цепи влечет за собой изнашивание звездочек. Происходит это таким образом: новый механизм крепко держится на звезде, а ролик закреплен на пине. В процессе эксплуатации пин перемещается в ролике и увеличивает расстояние между зубьями звезды.

Специалисты рекомендуют проводить монтаж каждые 1500-2000 км пробега. Это значение зависит от вида велосипеда, условий, в которых он используется и качества смазки.

Для того чтобы поддерживать велосипед в идеальном состоянии, необходимо придерживаться правил его эксплуатации. Гораздо лучше обнаружить проблему сразу, дабы вовремя устранить поломку и не допустить дальнейшего износа.

Как узнать когда цепь необходимо натянуть?

Причины ослабления цепей:

Фиксированная передача. Езда таким образом подразумевает отсутствие фазовращателя. Из-за этого причиной ослабления цепей могут стать гайки, отвечающие за заднюю ось. Необходимо осмотреть область гаек на возможность неплотного закручивания, в таком случае колесо подвергается скольжению и расстояние между педалями и колесом уменьшается.

В конечном итоге механизм высвобождается и выпадает. Для устранения проблемы необходимо ослабить заднюю часть и передвинуть колесо на свое место. Затем плотно закрутить гайки.

Система передач. При наличии такой конструкции корень проблемы следует искать в переключателе. В дальнейшем эту составляющую необходимо отрегулировать. Переключатели с обеих сторон воздействуют на конструкцию, та в свою очередь перемещается по разным звездочкам.

Необходимо осмотреть переключатель, который имеет строение двух винтов. Винты служат ограничителем в движении переключателя, поэтому следует убедиться в том, что они расположены на правильных местах.

Повреждения. Сбои в работе переключателя из-за повреждений являются не редкой причиной неполадок цепи. Задний переключатель наиболее подвержен поломкам, имеет хрупкое строение. После удара или падения его может согнуть вовнутрь к спицам. Дабы убедиться в данной проблеме, следует осмотреть задний переключатель.

Ролики должны быть расположены параллельно друг другу. Благодаря этому конструкция движется вертикально сверху к управляющему ролику в среде переключателя передач. Для диагностики следует провести сравнение ролика со звездочками, чтобы убедиться в отсутствие бокового скоса.

Решение проблемы заключается в извлечении переключателя и его выпрямлении. Необходимо помнить, что элемент аккуратно отсоединяют, дабы не нанести еще больший вред.

Другие причины. При покупке новой звездочки или цепи, следует измерить их длину. Часто производители выпускают цепи большей длины, чем требуется. Чересчур длинная составляющая будет слабой среди большой нагрузки передач.

Как сделать натяжитель цепи велосипеда

Чтобы хоть немного сэкономить, можно сделать натяжитель цепи велосипеда своими руками. Но в первую очередь нужно понимать, для чего нужен успокоитель (он же натяжитель) цепи на велосипеде. Данный аксессуар является защитным элементом вело транспорта. Благодаря успокоителю регулируется уровень натяжения цепного механизма, чтобы исключить снижение колебания при преодолении препятствий (прыжках по камням, рельсам и так далее). Кроме того, натяжитель обеспечивает защиту от механических повреждений и со звездочек. Применяется успокоитель на велосипедах, имеющих одну скорость или механизм внутреннего переключения.

Какой успокоитель цепи для велосипеда лучше

Существует всего 3 разновидности стандартных установок натяжителей:

Успокоители различаются не только по типу установки, но и по прочим параметрам:

• себестоимость;
• внешний вид;
• материал;
• степень защиты.

Материал может применяться как высококачественный металл, так и пластик. От этих показателей и зависит стоимость изделия.

Успокоитель цепи для велосипед своими руками

Натяжитель из спицы.

Натяжитель можно сделать различными способами. Самый простой изготавливается из обычной при помощи плоскогубцев. Скажем так, это дедовский вариант, который смотрится не совсем красиво, но применяется многими. Итак, спица сгибается в спираль и помещается на трансмиссию. Спираль обязательно должна оттягивать цепочку.

Натяжитель из алюминиевой пластины.

Другим, наиболее простым способом изготовления можно считать натяжитель из алюминиевой или дюралевой пластины. Его достаточно легко сделать из подручного материала, поэтому для работы потребуется следующее:

• пластина алюминиевая или дюралевая с толщиной от 8 до 11 мм;
• ножовка и тиски;
• техническое масло;
• напильник и керн;
• дрель или сверлильный станок;
• молоток и сверла;
• наждачная бумага;
• метчик, имеющий размеры М10*1 и его держатели.

При помощи маркера обрисовывается старая деталь на металлической заготовке, называемая петухом, после чего просверливается центральная часть отверстия. Далее, ножовкой максимально отпиливается заготовка и напильником доводится внешняя форма до идеального состояния. Можно вместо дропаута проделать паз по диаметру вала, который впоследствии вставляется в паз петуха. В месте установки петуха в раму, производится по ширине перепад. Его ширина на тонком участке должна быть 4 мм, а на толстом – 8 мм.

Теперь можно отверстие высверлить окончательно. Учтите, что диаметр сверла должен быть немного меньше диаметра отверстия . Особенно, если металл мягкий. Лучше всего использовать электрическую дрель, так как ручная не дает идеальной точности. Потом нарезается резьба поступательно-возвратными движениями.

ВАЖНО! Резьба должна быть нарезана строго перпендикулярно по отношению к осям. Для улучшения внешнего вида изделия прошкуривается наждачной бумагой и полируется

Не забывайте использовать .

Негатив вследствие неправильного ремонта цепи

Последствия условно можно разделить на два вида: для человека и для велосипеда. Рассмотрим, чем это грозит двухколесному другу.

Любое провисание снижает скоростные характеристики и увеличивает мышечные затраты на создание скорости. То есть, если вы слабо натянули цепь, будьте готовы к тому, что она может срываться, а главное начнет калечить велосипед. Слишком сильное натяжение приводит к быстрому истиранию деталей. Тогда заменой одной цепи не обойтись. Кроме звезд, страдают спицы, втулки, их составляющие и другие детали.

Для человека. Усилие, которое передается на колеса при кручении педалей в режиме растянутой цепи, быстро приводит к повышенному утомлению. Собственно снижается возможность длительной поездки. Вместо любимого отдыха можно получить дорожные мучения. Самыми страшными по данным статистики, являются случаи слета цепи на скорости при нахождении на дороге. Это не только травмы. Это вероятность летального исхода.

Поэтому вовремя регулируйте цепь и любите своего двухколесного товарища.

Теперь о том, как поставить слетевшую на односкоростном велосипеде цепь на место.

Идея такая: Сначала она полностью одевается на одну из звезд (обычно на заднюю, но можно и на переднюю) и накидывается на вторую звездочку (переднюю или, соответственно, заднюю), чтобы лежать на части зубьев. Далее при прокрутке педалей по ходу движения цепь захватывается остальными зубьями звездочки и полностью ложится на всю звезду и таким образом одевается.

Алгоритм действий при надевании цепи примерно следующий.

1. Переверните велосипед вверх ногами, поставив его на седло и руль, или приподнимите так, чтобы заднее колесо свободно вращалось.
2. Если на велосипеде установлена защита велоцепи — лучше ее снять. Так будет удобней и проще достать до передней звезды. Если лень снимать, или можете и так дотянуться до звездочки – ну дело Ваше.
3. Полностью накиньте цепь на заднюю звездочку. (Если не снимали защиту, тогда может быть удобнее полностью одеть её на переднюю звездочку).
4. Накиньте цепь на переднюю звезду по ходу ее вращения и крутите педали вперед по ходу движения. При вращении педалей она сама накидывается на оставшиеся зубья.

Здесь нужно понимать, что если велосипед стоит вверх ногами, то цепь закидывается на нижнюю часть звезды (по отношению к Вам) и, прокручивая саму звезду за педаль по часовой стрелке, накидываем её на переднюю звездочку целиком. Если начнете накидывать цепь на верхнюю часть звезды по отношению к Вам, то не сможете крутить педали – ведь фактически Вам придется нажимать на тормоз.

Если велосипед находится в нормальном положении (колесами вниз), то опять же накидываете цепь сверху на звезду и крутите педали по часовой стрелке – как если бы ехали вперед.

Все – цепь одета.

Когда цепь нужно менять – 3 стратегии

Всё зависит от того, какой стратегии по использованию и замене цепи придерживаться. По сути их три.

Стратегия 1. Цепь не меняется, пока трансмиссия работает

Цепь будет постепенно растягиваться и стачивать зубцы звёзд. В какой-то момент зубцы сточатся настолько, что уже не смогут цеплять ролики и при сильном давлении на педали цепь начнёт проскакивать на самых изношенных звёздах кассеты. До наступления этого момента можно проехать в среднем где-то от 3000 до 5000 км при использовании цепей Shimano, Sram или KMC и до 10000 км на цепи Campagnolo. Если стараться ездить на больших звёздах (о чём мы говорили выше) и следить за состоянием цепи, километраж будет больше.

После этого нужно будет заменить цепь и как минимум кассету. Но также будут изношены ролики заднего переключателя и звёзды (основная звезда) системы и в идеале хорошо бы заменить и их. Изношенные ролики заднего переключателя ухудшают переключение. Зубцов на звёздах системы больше и новая цепь на них проскакивать не будет, но сами зубцы будут короче. Из-за этого переключение передач спереди будет несколько хуже и цепь может чаще слетать.

Для бюджетного велосипеда такая стратегия вполне оправдана.

Стратегия 2. «Круговая замена»

Покупается 2-4 цепи и примерно каждые 500-700 км цепь меняется на менее растянутую (самую короткую). Длину цепей удобно сравнивать, повесив их, например, на гвоздь. После износа зубьев покупается новый комплект цепей и меняется кассета.

В итоге, это получается самый экономичный вариант, но, как и 1-я стратегия, приводит к сильному износу звёзд.

Стратегия 3. Отслеживаем растяжение и при достижении критического порога ставим новую цепь

Критическое растяжение, при котором требуется замена  – 0,75-1% от длины новой цепи. Если цепь растянулась более 1%, то когда вы поставите новую цепь, она будет проскакивать и уже потребуется замена кассеты. Либо нужно будет без большой нагрузки на педали проездить 100-200 км, пока впадины звёзд не притрутся под новую цепь.

С финансовой точки зрения, эта стратегия самая затратная, но её использование позволяет поддерживать зубцы звёзд кассеты, системы и роликов заднего переключателя в хорошем состоянии, что влияет на переключение передач и слёты цепи. Поэтому, когда крайне важна скорость и надёжность работы трансмиссии, то это единственный приемлемый вариант.

Причины слёта цепи

Механизм выходит из строя в двух случаях:

1. Загиб звезды на системе (передней группе звёзд). В этом случае возможно ехать на иной скорости, где нет погнутой звезды. При использовании всех скоростей настоятельно рекомендуется в скором времени заменить испорченную деталь. В разборной системе заменяется лишь одна погнутая звезда. Сплошная система предполагает полную замену системы наряду с шатуном.
2. При некорректно настроенных скоростях. Убедившись в исправности шатунов, целесообразно заняться настройкой скоростей. Скоростные переключатели (передний с задним) сверху дополнены регулировочными болтами, предупреждающими запредельную трансмиссию. При некорректной регулировке высока вероятность слёта цепи. Если механизм слетел с главной крупной звезды, вкручивается L-болт (low подразумевает лёгкую передачу). Вкручивание производится до параллельного положения звёзд на переключателе относительно большой звезды. По аналогии в обратном порядке с наименьшей звезды вкручивается Н-болт (high – высокая передача) до параллельной линии переключателя 7-й скорости.

При провисании передней части цепи с малой цепи к велораме следует закрутить L-болт, правильная регулировка которого напрямую зависит от выставления минимальной скорости на байке. Вкручивание продолжается, пока расстояние от внутренней рамки переключателя до цепи не сократится до 1 мм. В случае серьезных повреждений и большого износа цепь следует заменить.

https://youtube.com/watch?v=dCSGmKh8L7E%3F

При условии слёта цепи с крупной звезды вкручивается Н-болт, регулировка которого предполагается на самой высокой скорости. Закручивается до 1 мм расстояния от цепи до наружной рамки переключателя.

Натяжка велоцепи

Механизм возможно натянуть самостоятельно, как на скоростных моделях с переключением передач, так и на велосипедах без них.

Для того чтобы правильно натянуть цепь на велосипеде, особенно, если она , понадобятся гаечные ключи (которые обычно идут в комплекте с транспортным средством) и немного терпения.

На велосипедах без скоростей

Перед началом работы с этим элементом обыкновенного велосипеда, который отличается от других , следует знать основное правило – нельзя натягивать цепь до состояния струны
. Нормальным состоянием этого узла считается провисание до 5-ти мм.

Как натянуть цепь на обычном велосипеде, последовательность операций:

1. Транспортное средство переворачивается. Чтобы не повредить сиденье или поверхность руля, под них можно подкладывают небольшие куски мягкого материала.
2. Заднее колесо держится на двух гайках. Для работы с цепью, их необходимо ослабить.
3. Последствием движения колеса по наклонным пазам, надо настроить требуемое провисание.
4. После того, как было достигнуто рекомендуемое расстояние в 5 мм, заднее колесо надо закрепить на 2 гайки, которые потом следует аккуратно затянуть. Не стоит прикладывать массу усилий.
5. Слишком натянутый механизм не даст велосипедисту свободно вращать педали. Также при возвращении транспорта в исходное состояние, внимательно следят за тем, чтобы ось колеса проходила параллельно валу каретки.

На скоростных с передачами

Как натянуть цепь на ? Конструкция скоростных обеспечивает натяжение звеньевого элемента посредством увеличения жёсткости пружины заднего переключателя. В случае неправильного выбора длины звеньевого элемента и последующей замены, переключатель не обеспечит должного натяжения.

При сильном провисании цепь будет бить по раме
, а переключение передач станет затруднительным. Также не следует ставить слишком короткий механизм, натяжение ускорит износ всего механизма скоростей.

Важно! Иногда при установке новой цепи на скоростной велосипед нужно укоротить ее длину, убрать лишнее звенья.

Это можно сделать двумя способами:

1. Натягиваем цепь на самую большую переднюю и заднюю звездочки. Тянем за нее, отводя задний переключатель до максимума вперед. Добавляем два звена и получаем оптимальную длину цепи.
2. Перебрасываем цепочку спереди на самую большую звезду, сзади — на самую маленькую. Подтянуть ее до такого положения когда:
   • рамка заднего перебрасывателя будет указывать ровно вниз;
   • ролики переключателя должны быть в одной вертикальной линии.

Что делать, если провисла цепь на горном велосипеде?

Если с проблемой провисания цепи вы столкнулись на горном велосипеде или любом другом, имеющим несколько передач, то в такой ситуации ее меняют. Дело в том, что в таких велосипедах за натяжение цепи отвечает машинка. С помощью пружины она постоянно и автоматически корректирует то, в каком натяжении должен находиться цепной механизм.Чтобы сэкономить, некоторые умельцы «перерубывают» цепи, то есть режут ее и уменьшают количество звеньев. При этом звенья соединяются специальным замочком

Такой вариант конечно тоже возможен, но важно понимать, что растянутая цепь – это изношенный механизм и долго он не прослужит.Покупая новые цепи, важно знать, что они бывают разными и могут не подойти к вашему верному двухколесному другу. Прежде всего, нужно удостовериться в том, какой шаг цепи используется на вашей модели велосипеда

А еще нужно определиться с ее длиной, которая измеряется обычно в количестве звеньев.

Устранение дефекта

Особенности коррекции длины или замены механизма зависят от типа байка. Если раньше не было проблем, как натянуть цепь на обычный велосипед без скоростей, то сегодня это сделать сложнее. Сначала придется изучить инструкцию.

На обычном велосипеде

Поскольку на простом велосипеде нет системы переключения передач, в норме цепь может провисать не более чем на 5 мм. Чтобы не возникло проблем в дороге ее нужно подтягивать. Для этого выполняют следующие действия:

• перевернуть транспортное средство вверх колесами, уперев на сиденье и руль;
• ослабить крепления заднего колеса;
• передвинуть колесо по дропаутам, чтобы добиться правильного натяжения цепи на велосипеде – с минимальным провисанием.

Во время работы могут возникнуть трудности, которые не дадут правильно откорректировать механизм. Поэтому в ходе починки необходимо соблюдать рекомендации:

• закреплять заднее колесо можно только при условии, что его ось параллельна валу каретки;
• не стоит слишком подтягивать велосипедную цепь, иначе педали будут прокручиваться с большим усилием, что приведет к быстрому изнашиванию механизма.

На велосипеде с переключением скоростей

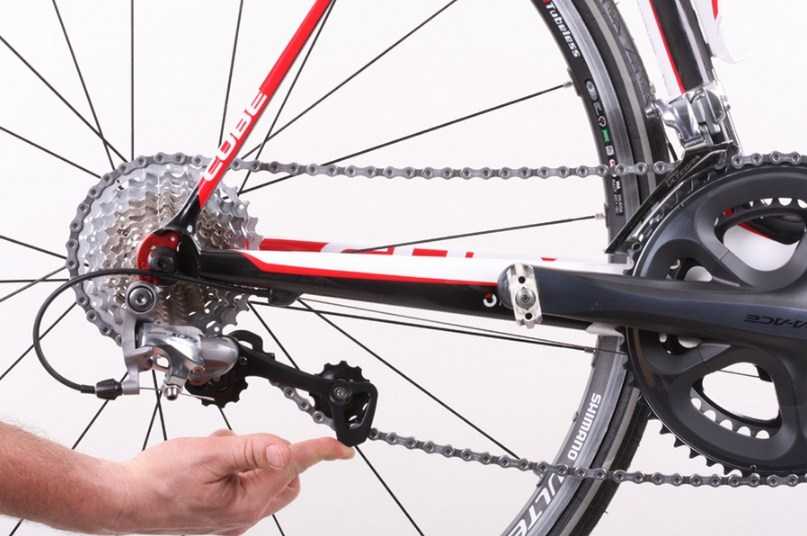

Натяжение цепи в таких велосипедах осуществляется благодаря пружине переключателя. Но ее жесткости бывает недостаточно, если длина подобрана неправильно. Слишком длинная – бьется о раму, затрудняя работу механизма, а короткая – сильно натягивается, что ускоряет износ механизма. Однако, не все пользователи знают, как отрегулировать длину цепи на велосипеде в таком случае. Алгоритм действий включает такие шаги:

• расположить цепь на наименьшей задней звезде и наибольшей передней;
• оси роликов выставить по вертикальной линии;
• определить длину;
• зафиксировать задний маятник в положении, когда расстояние между задней трещоткой и передней кассетой достигнет максимума;
• убрать лишние звенья.

Как определить необходимость натяжения цепи?

Если говорить об обычных велосипедах, которые не имеют переключателя скоростей, то здесь все крайне просто — достаточно натянуть цепь пальцем до упора и примерно измерить расстояние ее смещения от начальной до конечной точки. Оно должно составлять около 10-15 мм. Если этот показатель превышен, значит цепь требует натяжки, если же смещение составляет 5 мм и меньше, то лучше ее ослабить.

В случае с велосипедами, которые имеют систему переключения передач (несколько передних и задних звезд), то определить необходимость в натяжении цепи можно двумя способами.

• Переключаем скорости таким образом, чтобы цепь оказалась на самой большой звезде как сзади, так и спереди. Берем цепь в зоне под передней звездой и натягиваем в сторону переднего колеса, пока задний переключатель не достигнет упора. Если при этом в ослабленном состоянии осталось только 2 звена, то цепь имеет оптимальное натяжение. В противном случае ее длину нужно корректировать.
• Выставляем скорости так, чтобы цепь была натянута на самую большую звезду спереди и самую маленькую сзади. В таком положении направляющий ролик и ролик натяжителя должны образовывать прямую, перпендикулярную полу. Если же смещение идет влево, цепь следует укоротить.

Теперь разберемся, как же регулировать длину цепи в зависимости от типа велосипеда.

Натяжитель цепи

Нормальное натяжение зависит от состояния и работы всего трансмиссионного устройства. При необходимости его можно регулировать вручную, но удобнее с помощью специального приспособления. Натяжитель цепи самостоятельно контролирует жесткость цепи, избавляя владельцев байков от лишней работы.

Разновидности

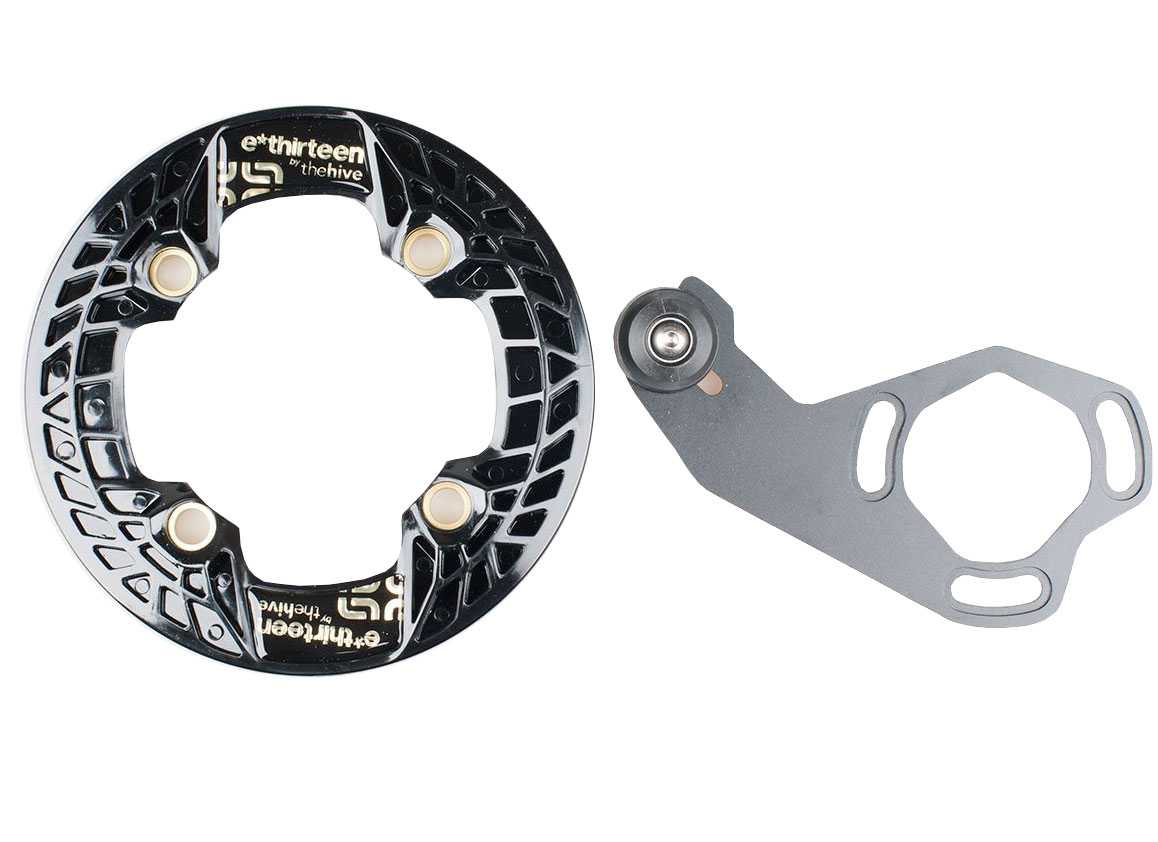

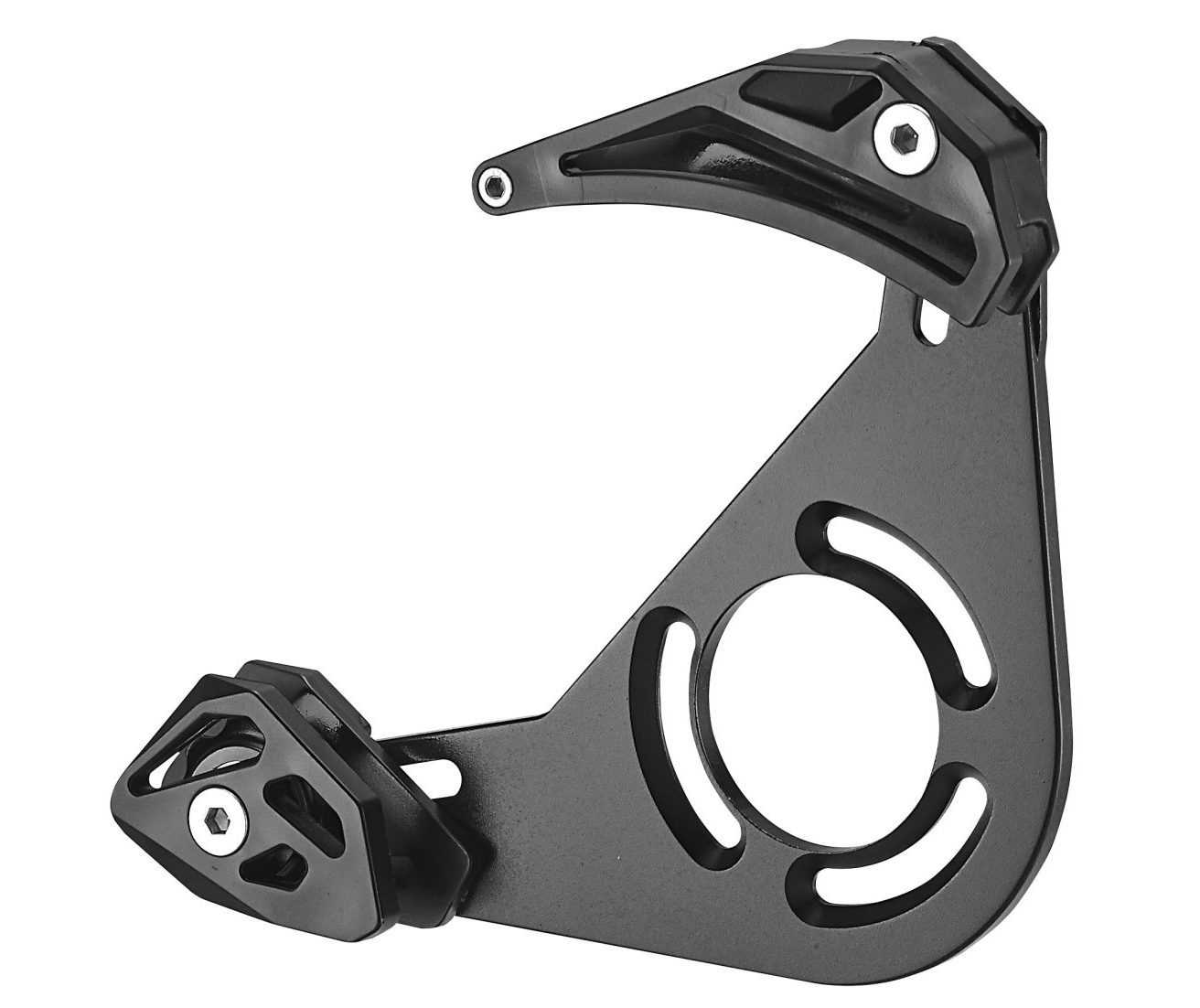

Устройство устанавливается на велосипедах с открытой трансмиссий вместе с задним блоком переключения скоростей. При необходимости может крепиться на другие типы двухколесных машин. В основном это требуется для экстремальной езды. Чаще применяют следующие варианты:

• ISCG – крепят болтами с шагом 47,77 мм к раме в трех местах;
• ISCG 05 – наиболее популярный вариант, поскольку монтаж не требует особенных усилий, удаление креплений друг от друга – 55,92 мм;
• BB – устанавливают на каретку, прижимающую натяжитель к раме.

Приспособление состоит из одного либо пары роликов, рычага, пружины. Принцип работы – планомерная оттяжка механизма в нужном направлении. Достигается четкое фиксирование положения цепи, устраняется возможность ее слетания с ведущей звезды в результате сильного удлинения.

ISCGISCG 05BB

Как сделать своими руками

Если в велосипеде нет натяжителя, его можно приобрести или сконструировать своими руками. Есть несколько способов, самый простой из которых – из велосипедной спицы. Ее нужно согнуть в спираль, а затем поместить в трансмиссию таким образом, чтобы оттягивалась цепь. Более сложный способ – из алюминиевой пластины толщиной 8–11 мм. В ходе работы также потребуются:

• ножовка;
• дрель с набором сверл;
• напильник;
• тиски;
• молоток;
• наждачная бумага разной зернистости;
• метчик, держатели.

Последовательность работы состоит из следующих манипуляций:

• обрисовать на заготовке (петухе) старую деталь, просверлить центральную часть;
• используя ножовку и напильник, довести заготовку до требуемой формы и размеров;
• выполнить перепад высот в месте крепления детали к раме (от 4 (в самом тонком месте) до 8 мм);
• окончательно высверлить отверстие до требуемого диметра;
• нарезать резьбу строго под углом 90° к осям.

Как установить

Перед установкой натяжителя нужно снять цепь с задних звезд, а после его монтажа – сбросить и с передней. Далее – надеть ее в такой последовательности:

• задняя большая звездочка;
• ролик натяжителя;
• ролик наружный;
• самая большая звезда спереди.

Чтобы цепь окончательно заняла правильное положение, необходимо несколько раз активно прокрутить колесо. Далее следует регулировка натяжителя под свои требования. Обычно изменяют угол его положения относительно рамы. Самым подходящим считается – непосредственно у критического угла, где образуется самое сильное натяжение.

Как увеличить натяг велоцепи на односкоростном байке

Что бы цепь в следующий раз опять не слетала по причине провисания, лучше сразу увеличить её натяг.

Для этого: Отпустите чуть-чуть гайки на дропаутах, чтобы заднее колесо немного двигалось и потяните его назад. Выставив правильное натяжение велоцепи, потихоньку затягивайте гайки. Только не перекосите заднее колесо и проверьте, что бы оно вращалось строго в вертикальной плоскости и не касалось перьев рамы и крыла.

Не нужно натягивать велоцепь очень сильно, педали будут туго крутиться. Небольшой провис должен быть, но максимум 1-1.5 см.

Если заднее колесо больше некуда двигать – удалите одно звено.

Видео. Как натянуть цепь на велосипеде

Автор статьи — Акимова Алина

Важнейшим элементом в конструкции как детского, так и взрослого профессионального велосипеда является цепь, которая определяет качество поездки, плавность хода и мягкое переключение передач. Перед тем как натянуть цепь на велосипеде, необходимо убедиться в том, что длина её подобрана верно: в нормальном состоянии цепь может находиться в чуть свободном состоянии, провисая на 3 мм, но не больше. Вообще, вопрос, как правильно натянуть цепь на велосипеде, актуален всегда, поскольку она является частью определяющего движение механизма и будет чаще требовать за собой ухода вследствие большого числа трущихся деталей. Проверить натяжение цепи можно следующим образом: пальцем следует надавить на неё примерно в середине (напротив внешнего радиуса заднего колеса) и замерить величину провиса. Если она составляет больше 1,5 см, цепь необходимо натянуть.

Итак, чтобы натянуть цепь на велосипеде, который имеет лишь одну передачу, следует, во-первых, перевернуть его вверх ногами, поставив его на сидение и рулевую колонку. Далее необходимо ослабить крепления заднего колеса (в большинстве случаев колесо крепится с помощью эксцентриков или гаек), но не снимать его полностью. Затем следует найти специальный регулирующий паз, который называется дропаутом (от англ. ‘’drop out’’ – опустить), и передвигать колесо в ту или другую сторону. После того, как необходимая длина цепи подобрана, колесо следует закрепить обратно, следя при этом за тем, чтобы плоскость оси колеса была параллельна плоскости вала каретки (это предупредит развитие «восьмёрки»)

Важно знать, что натягивать слишком сильно цепь не имеет смысла по двум причинам: во-первых, крутить педали при чересчур натянутой цепи очень сложно, а во-вторых, полный износ элементов цепи наступает гораздо быстрее

Знать, как натянуть цепь на велосипеде обычной конструкции без передач, необходимо, но при этом следует уметь и удалять лишние звенья из цепи, так как зачастую бывает ситуация, когда колесо уже некуда двигать в пазе, а цепь всё также провисает. В этом случае понадобится специальный инструмент – выжимка, с помощью которого удаляется валик на ослабленной цепи и соединяются два соседних.

Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях. Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи.

После этого задний переключатель следует отвести за цепь максимально вперёд, а цепь на системе переключения (где педали) также увести немного вперёд, дабы определить оптимальную длину цепи. Затем цепь отпускается и аккуратно надевается на специальные зубчики. Смысл заключается в том, что после полного прогона цепи механический переключатель с помощью роликов подберёт нормальное положение. Его, разумеется, при желании можно намертво зафиксировать в том или ином состоянии, однако в этом случае переключение осуществлять будет невозможно. После такой грубой настройки следует приступить к более тонкой, установив цепь у педалей на самую большую звёздочку, а у заднего колеса – на наименьшую. Для цепи стоит найти такое положение, при котором оси роликов переключателя если не соединяются в одну вертикальную линию, но, по крайней мере, близки к этому.

Удаление цепных звеньев

Как проверить натяжение цепи, мы определились. Теперь поговорим о том, каким образом удаляются ненужные звенья.

Оказывается, новую цепь устанавливают на велосипедный транспорт не сразу. И в первую очередь такое требование распространяется на скоростные модификации. Зачастую до установки цепочку приходится регулировать по длине, удаляя лишние звенья.

Вам будет интересно Как убрать ржавчину с цепи велосипеда: рекомендации по ремонту

Для простых велосипедов предусмотрены простые модели цепей, каждое отдельное звено которых представляет собой самостоятельный замок. Для велосипедов со скоростными переключателями используют цеп и неразборного типа. Перед их разборкой и удалением лишних звеньев, на звене наждаком обтачивают штифтовые головки, после чего заклепки разъединяют выжимкой – специальным приспособлением. С ее помощью не только оперативно отделяют звенья, но и разъединяют, снимают и собирают снова. У инструмента предусмотрено два паза, с помощью одного из которых выжимается пин, а на втором выполняется обратная запрессовка.

В работе такой инструмент, как выжимка, не вызывает затруднений. Определившись с количеством цепных звеньев, нуждающихся в удалении, цепь необходимо разъединить и снять с велосипеда. Ее зажимают в выжимке, фиксируют, медленно прокручивают вороток по направлению движения стрелки часов. Положение выжимного стержня постоянно контролируется, чтобы он располагался точно по цепному пину, выдавливать полностью который нет необходимости.

В процессе работы контролируется также усилие, прилагаемое для выполнения вращения. Изначально ход покажется тяжеловатым, после чего он станет значительно легче, и на завершающем этапе снова начнет ощущаться сопротивление. Цепь разъединяется, снимается с транспортного средства, пин остается с внешнего края пластинки.

Чтобы настройка натяжения цепи велосипеда получилась правильной, лишние звенья отсчитываются с того конца цепочки, где пин вынут. Затем звенья удаляются, цепочка соединяется снова – пин с помощью выжимки вдавливается на свое место. Точку совмещения необходимо внимательно осмотреть. Пин должен распределиться равномерно по отношению к каждой стороне пластины, звенья в точке соединения должны двигаться легко и плавно.
