Спицовка колеса 32 спицы

Особенности конструкции

Спицы соединяют собой фланцы на втулке и обод, обычно находясь под углом, так как приёмники для ниппеля находятся по центру обода колеса велосипеда. С двух сторон конструкция различна. Если с одной стороны ниппель навинчивается спицевым ключом, то во фланец спица просто продевается, закрепляясь напрессованным элементом – головкой.

Типы и материалы

Являясь конструктивной частью на колесе, спицы сами по себе достаточно просты. Тем не менее, существует множество их типов. Разделяют по следующим параметрам:

• размеры, в первую очередь длина – зависит от размеров колеса и типа спицовки;
• материалы – современные сплавы всё чаще используются и для напыления, и для самой конструкции спицы;
• по способам крепления – сейчас стандарт практически устоялся, но варианты всё ещё есть.

Типы по размерам

Для начала, не все спицы круглые в сечении. Всего сечений спиц выделяют достаточно много:

• С одинарным и двойным утолщением – на концах круглой в сечении проволоки делаются утолщения. В случае одиночного – на стороне головки.
• Тройного сечения – «составные» модели, в которых диаметр сечения меняется в одной из сторон двумя шагами. Обычно утолщение смещается к центру колеса.
• Аэродинамические – эллиптические и плоские варианты для скоростных гонок, иногда встречаются каплевидные варианты.

Ширина измеряется в AWG (American Wire Gage), американском измерении сечения проводов (проволоки) единицы в 10g-17g являются стандартами и впрямую приводятся к миллиметрам. Самые часто встречающиеся – 12g и 14g, 2,6797 мм и 2,032 мм, соответственно.

По длине велосипедные спицы не типируют, так как производятся в очень большом ассортименте.

Типы по материалам

Большинство используемых моделей изначально изготавливались и продолжают изготавливаться из стали – прочные, надёжные, недорогие изделия. Кроме стали, могут использоваться:

• титан – более надёжный и крепкий металл, но на порядок дороже. Литые спицы из титана применяются в триале и даунхиле для компенсации огромных ударных нагрузок;
• углепластовое волокно – обратный титану материал. Очень лёгкий и достаточно крепкий, чтобы выполнять функцию спицы, но ещё более дорогой. Используется в основном из-за своей лёгкости и аэродинамики в гоночных байках.

Виды спиц для велосипедов

Спицы велосипеда делятся на три большие группы, которые имеют различия в своих технических характеристиках:

• по толщине (калибру) спицы – этот стержень может иметь толщину 1, 5 мм, 1, 6 мм, 1, 8 мм, 2 мм и 2, 34 мм;
• по типу головки – спицы загнутые, применяемые на сборных колесах, и спицы прямые, установленные на фирменных вилсетах;
• по конструктивному типу – цилиндрические с баттингом и плоские (аэроспицы).

Обратите внимание: баттинг – это уменьшение толщины спицы в средней (центральной) ее части, хотя к краям спица «приобретает» свою заявленную толщину. Таким образом производители снижают вес спицы, при этом ничуть не уменьшая ее качество и функциональные возможности

Расчёт спиц для МК

Ниже приведён список, где отображены значения принятых в Штатах калибров (Gauge, G), переведённые в привычные для русскоязычного пользователя мм:

16-й и 17-й калибры отбрасываем сразу — они применяются в гоночных модификациях, для которых низкая масса колеса имеет большое значение. А 4-й и 8-й калибры ставят на колёса мотоциклов и машин.

В перечне не приведены диковинные вариации: спицы переменной толщины, овального, плоского, а также каплевидного сечения. Такие детали приспособлены специально для гоночной велотехники, где масса и аэродинамические характеристики в большем приоритете, чем продолжительный срок эксплуатации. Вдобавок, не все изготовители спиц ориентируются на заокеанскую систему и потому вам могут попасться добротные спицы сечением к примеру 3,05 миллиметров.

Колёса среднестатистических великов чаще всего оснащены спицами сечением 1,8 и 2,0 миллиметра, но встречаются и 2,3-миллиметровые. Подобных показателей вполне будет хватать для продолжительной эксплуатации в стандартных условиях. При электрификации велосипеда нужно учитывать, что его общая масса возрастёт, поэтому со спицами придётся разбираться в любом случае.

Спицуем мотор в колесо в три перекрестия:

Доставили спицы длиной 228 мм, в комплекте есть также ниппеля, спицы привезли за 4 дня аж с Петербурга, так как в Москве я не нашёл такую длину, заказывал через вилдберис где бесплатная доставка.

Наклон спиц при тройном перекрестии будет составлять примерно 60 -65 градусов.
Теперь заново надо выкрутить спицы 190 мм, которые установил в одно перекрестие, буду выкручивать шлицевой отвёрткой.

Все спицы выкручены, теперь установлю мотор на некоторую возвышенность и для этого я использую пенопласт, в который был упакован мотор при его доставке, в нем есть вырез под провод, что очень удобно.

Как правильно установить и/или подтянуть спицы на велосипеде

Как бы ни звучало утверждение велосипедных мастеров, но проблема с установкой/заменой и подтягиванием спиц на колесе велотранспорта является самой частой по обращению клиентов в сервисные пункты. Но для опытных велосипедистов такая статистика совсем неудивительна – тонкие спицы оказывают большое влияние и на динамику велосипеда, и качество катания, и на безопасность эксплуатации велосипеда.

Для того чтобы подтянуть спицы используют специальный инструмент – спицевой ключ. Устанавливают и подтягивают рассматриваемые запчасти велосипеда с помощью закручивания ниппеля, при этом основным моментом в процессе считается равномерность натяжения всех спиц – это служит гарантией равномерного распределения нагрузки на обод колеса.

Вообще, спицовка велосипедного колеса может осуществляться разными способами, но самыми популярными и надежными считаются радиальная и крестовая. В домашних условиях опытные велосипедисты часто делают трехкрестовую установку спиц, то есть спицы в колесе трижды пересекаются друг с другом.

Инструменты

Самостоятельная натяжка спиц – довольно сложная работа, которая занимает много времени. Особенно трудно приходится людям, которые выполняют процедуру впервые. Для успешного решения проблемы необходимо подготовить специальные инструменты, без них отремонтировать колеса не получится. Потребуются следующие приспособления:

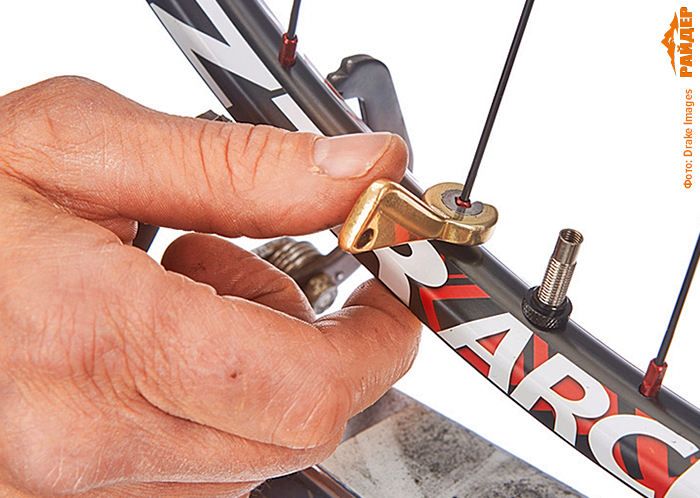

1. Спицевой ключ. Используют для раскручивания либо закручивания ниппелей. Размеры спиц и креплений разнятся в зависимости от модели велосипеда. Инструмент должен в точности соответствовать параметрам элементов, иначе выполнить работу не получится.
2. Станок для правки и юстировки колес. Если такого приспособления нет, можно регулировать спицы, перевернув велосипед обратной стороной.
3. Зонтомер. Служит для центровки ободьев по отношению к втулке.
4. Измеритель силы натяжения спиц.
5. Набор ключей для демонтажных работ.
6. Отвертки.

При осмотре колес на велосипеде необходимо подтянуть ослабленные спицы. Для различных моделей применяют рекомендуемые значения. На передних колесах сила натяжения должна быть ниже, чем на задних.

Спицевой ключ

Станок для правки и юстировки колес

Зонтомер

Измеритель силы натяжения спиц

Спицевой набор

Спицевой набор, он же «спицовка», – это количество спиц внутри колеса, правило их расположения и порядок закрепления на втулке и на ободе. Существует несколько стандартных наборов, от которых все отталкиваются. «Спицевать» – этот термин относится и к процессу монтажа, и к подготовке – необходимо очень внимательно. Можно сказать, что это целая наука.

Наборы обычно классифицируют по числу «крестов», т.е. пересечений спицы с другими, закреплёнными на том же фланце. Стандартом де-факто являются «три креста» – лёгкий в натяжении и починке. Де-факто крайним являются «четыре креста», установка, когда спица повёрнута практически на 90 градусов от условного радиуса.

Крайним вариантом с другой стороны является радиальное расположение, когда спицы вообще не пересекаются друг с другом.

У каждого варианта есть свои плюсы. Большой наклон увеличивает длину, чем повышает амортизирующий эффект, меньше гасит энергию педалирования и имеет очень большой запас прочности на колесе. Радиальный вариант очень лёгок, так как длина минимальна, но и надёжность здесь намного ниже. Подтянуть их будет проблематично из-за низкого запаса прочности.

Устранение горизонтальной и вертикальной неровностей

В случае когда преобладает горизонтальная неровность («восьмёрка») при правом смещении (горбе) обода примерно на 4 спицы (когда две из них смотрят на левый фланец, а две — на правый), то левые ниппели подтягиваются на четверть оборота, а правые — ослабляются на такую же величину. Если горб состоит из трёх спиц: одна к левому фланцу, две — к правому, то первая натягивается на половину оборота, а две другие — ослабляются также на пол-оборота. Если неровности таким образом не устраняются, то выбирается самая худшая левая неровность — и натягивается это место.

Вертикальные неровности, называемые эллипсами, устраняются немного по-другому. На ободе ищется место, более всего удалённое от втулки, и натягивается по такой схеме. Если найденный участок состоит из двух спиц, то они обе подтягиваются на половину оборота, а если из трёх, то средняя из них подтягивается также на пол-оборота, а две крайние — всего на четверть оборота. Этот метод повышает жёсткость колеса.

Горизонтальная неровность («восьмёрка») обода велосипеда

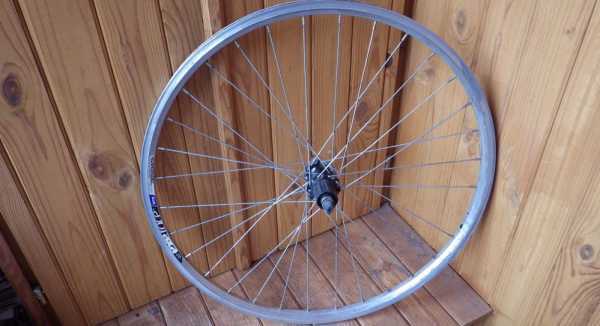

Крестовая

Спицовка крестом единственная возможность собрать колесо адекватно реагирующее на вращающее или тормозящее усилие идущее от втулки. Чем больше угол между фланцами и спицей, тем правильней распределяется нагрузка от езды или торможения между спицей, ободом и фланцем. В идеальном колесе прямая, положенная через ось втулки и спицевые отверстия подходит к спице под прямым углом. Даже под нагрузкой от педалирования и торможении дисковым тормозом (сила происходящая в районе втулки) сам рисунок спицевания переводит возникающую деформацию на растяжение спицы.

В идеальном колесе прямая, положенная через ось втулки и спицевые отверстия подходит к спице под прямым углом.

При cпицовке в четыре креста спицы в большинстве случаев будут закрывать головку соседней спицы.

«Три креста» самый проверенный временем и стабильный рисунок для 36 спиц как для переднего, так и для заднего колеса, претендует на звание классического рисунка. При cпицовке в четыре креста спицы в большинстве случаев будут закрывать головку соседней спицы. В спицовке одним, двумя, тремя или четырьмя крестами уплотнение рисунка не только лучшим образом сказывается на способности колеса поглощать вибрацию от дороги, но и дает немного больший зазор между переключателем и  спицами правой стороны.

Перейдем к процессу сборки. Его следует разделить на несколько этапов:

Первый этап

Он заключается в определении нужной длины спиц. Если на переднем колесе спицы с обеих сторон одинаковой длины, то заднее колесо является более сложным. Из-за того, что есть наличия разных скоростей, то появляются требования того, чтобы колеса были от центрованы.

Для определения длины спиц можно воспользоваться калькуляторами, которые не сложно найти в интернете. Такой калькулятор поможет произвести необходимые измерения обода и втулки, а в итоге на основании этого сделается автоматический расчет для спиц. В калькуляторе присутствуют специальные иллюстрации, которые показывают, что требуется измерить.

Второй этап

Для того чтобы приступить ко второму этапу вам понадобятся:  втулка, обод, спицы, спицевой ключ и отвертка из велоинструмента.

В ободах есть отверстия для тех или иных спиц, которые чуть — чуть смещены в правую и левую сторону. Спицы, которые в правом фланце втулки следует вводить в отверстия, которые смещенные в правую сторону, а с левого же фланца – в левую сторону. Все спицы делятся на 4 отдельные группы: одна половина спиц – это спицы правого фланца, а вторая половина спиц – это спицы левого фланца. А каждый отдельный фланец имеет половину «лидирующих» спиц и половину  «хвостовых» спиц.

«Лидирующими» называют спицы, которые направленные для хода направления вращения колеса. «Хвостовыми» называют спицы, которые направленные против направления вращения самого колеса.

Третий этап

На этом этапе происходит регулировка и натяжения всех спиц. На этом этапе кроме натяжения спиц происходит избавление от биения колеса при вращении.

Ну и напоследок, наглядное видео как же это делается.

Точки и способы крепления, новинки

Сейчас стандартом является J-образная головка, которая продевается через отверстие во фланце и далее удерживается там. Не так давно появились колёса на прямых спицах, без загиба, но это пока только спортивные модели, поменять привычки большинства не так легко.

Кроме того, активно развиваются колёса вообще без спиц. Их роль начинают выполнять углепластовые вставки, некоторые и вовсе переходят к литым колёсам, изготавливаемым по аналогии с автомобильными дисками. Очень надёжная структура пока слишком тяжела и ненадёжна. Кроме того, не многие вспоминают о боковом ветре, который с такими колёсами может стать вполне реальной угрозой здоровью. В целом, защита корпуса и от вибраций, и от несчастных случаев в таких вариантах скорее отрицательная.

Замена нестандартных моделей – тоже большая проблема, так как партии невелики и найти нечто уникальное, особенно в провинции, нелегко, да и регулировка их часто нетривиальна.

Какие критерии следует учитывать при регулировке колес?

Для того, чтобы правильно провести натяжение спиц велосипедного колеса, всегда следует учитывать четыре основные характеристики:

1. Осевое биение. Многие привыкли называть подобный аспект – восьмерками. Осевое биение – это колебание, которое производит обода из одной стороны в другую во время произведения процесса вращения. Именно эта характеристика считается ключевой во время регулировки тормозного суппорта. Но для начинающего мастера справиться с подобной операции наиболее просто.
2. Радиальное биение, по-простому яйцо. Радиальное биение представляет собой параметры, которые измеряют колебание обода колеса по направлению вверх и вниз. Попросту говоря, когда колеса теряет свою круглую форму, то оно начинает качаться вниз и вверх при передвижении. Водитель будет чувствовать неудобство, поскольку транспортное средство будет двигаться нестабильно, и неровно.
3. Центрирование относительно втулки, то есть зонт. Когда обод колеса смещен в любое направление. При этом провести регулировку колеса будет сложно. Но если не провести, управлять транспортным средством будет очень сложно, поскольку колеса не будут двигаться в один ряд.
4. Сила натяжения спиц. Как и все детали для крепления, спицы должны быть в натянутом состоянии. Велосипед начинает двигаться по –новому, если натянуть спицы. Кроме того, если спице не натянуты, то при случайном ударе, колеса могут деформироваться, и даже сломаться. И жесткость транспортного средства так же страдает.

Вам будет интересно Ключ для регулировки спиц: как правильно отрегулировать спицовку

Но и перетянутые спицы могут добавить немало проблем. Они могут и вовсе сломаться уже в процессе натягивания.

Типы спицевания

Существует несколько разных способов спицовки колёс. Они отличаются видом и количеством перекрещиваний, однако все они базируются на двух основных типах: радиальном и крестовом.

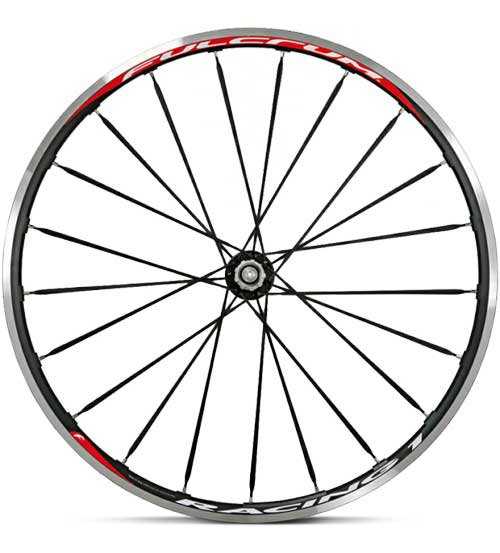

1. Радиальный способ сборки колеса предполагает, что спицы не пересекают друг друга. Такая спицовка используется чаще всего для переднего колеса с ободными тормозами, так как в таком случае он не испытывают лишней нагрузки от дискового обода или педалирования. Плюсы такого способа сборки в привлекательном внешнем виде и меньшем весе колеса, так как при радиальном типе используются спицы, наименьшие по размеру.
2. При крестовом способе сборки колеса спица может пересекать другие от одного до четырёх раз. Такой тип спицовки подходит для колёс, которые подвержены повышенной нагрузке, потому что при таком расположении возникающая деформация переходит на растяжение спиц. Самым популярным рисунком для 36 спиц является «три креста», то есть, пересечение одной спицей три другие.
3. Смешанный способ спицевания. Такой способ представляет собой совмещение радиальной спицовки с установлением спиц крестом, таким образом, что весь рисунок состоит из повторения комбинации трёх спиц, где две крайние скрещиваются между собой, а средняя проходит к ободу напрямую как в радиальном способе сборки колеса. Такой тип несёт в себе больше эстетическую нагрузку и подходит для ободов с высоким профилем и аэроспицами.
4. Кручёные спицы. Заключается такой способ в том, что спицы перекрещиваются между собой несколько раз, изгибаясь таким образом и закручиваясь. Профессионалы не советуют устанавливать спицы подобным способом, потому что данное спицевание вызывает нестабильное поведение колеса и запоздалую реакцию на удары. Однако некоторые велосипедисты предпочитают именно такой способ из-за необычного дизайна и новой раскачивающей амортизации.

Станок для правки и спицовки колесного недостатка велобайка своими руками

Рассмотрим, как сделать станок для правки велосипедных колес самостоятельно. Зачастую активная езда на велосипеде приводят ко многим элементарным дефектам. Если же велосипедист катается по ровным дорогам, про подобные дефекты можно надолго забыть. Но как же быть, если езда активная? Значит нужно знать и исправлять неполадки самостоятельно, при этом изготовив элементарный станок для правки. Но что делать, если в вашем городе нет мастерских по ремонту таких неполадок? Выход всегда есть! Можно сделать станок для правки колес велосипеда своими руками.

Предлагаем смастерить элементарный станок для правки колес велосипеда самостоятельно дома. Процесс исправления на станке может затребовать огромных сил, но корректировать можно быстрее с помощью станка. Для самостоятельной конструкции станка потребуются следующие материалы и инструменты:

1. Профильный лист оцинкованный на 28х27 –в количестве 2 метров.
2. Гаечные винты М5 – в количестве 12 шт.
3. Магнитики 10х1,4 мм. – в количестве 10 шт.
4. Обыкновенная линейка шириной 30 см.

Наш станок будет рассчитан для правки велосипедных колес от 10 до 28 дюймов. Длина не имеет определенного значения, а расстояние будет подбираться по оси колеса с регулировкой перемещаемой правой стойки относительно левой. Чтобы закрепить правую стойку под ось иной величины нужно обязательно сделать про сверловку дополнительных отверстий в нижней перекладине.

Все детали для станка изготавливаются из оцинкованного профиля. В верхней части стоек обязательно должны быть прорези для скорой установки колеса. Для соединения станка понадобятся винты М5 с гайками в количестве 12 шт. Станок легко разбирается и собирается, можно хранить дома. К каждой линейке приклеивается суперклеем по пять магнитов. Правку на станке делать с поддержкой двух линеек, которые прикреплены к стойкам на магнитах. Подобная конструкция станка свободно перемещается и отслеживается биение в двух полостях. Первые испытательные моменты можно провести на детском велосипеде. Обычно затрачивается 20 минут, после чего колесо принимает идеальную форму. Чтобы собрать элементарный станок для правки велобайка, результат будет положительным.

Как заспицевать мотор-колесо

Спицовка мотор-колеса в идеале выполняется в мастерской, с использованием специального оборудования. В завершение проводится наладка и проверка собранного электроколеса на стенде – для устранения овальности и бокового биения. При желании, заспицевать колесо можно и самому, но придется запастись временем и терпением. Неправильная заспицовка может вызвать различные проблемы – от взаимного истирания спиц в местах их касания до аварийных ситуаций. Поэтому к выполнению таких работ необходимо отнестись с максимальной ответственностью.

Основными видами спицовки выступают:

1. Радиальная – используется для сборки передних колес, предусматривающих установку ободных тормозов. Существенным изъяном радиальной сборки является высокая вертикальная нагрузка, испытываемая спицами. Главное преимущество данного типа заспицовки – привлекательный вид.
2. Крестовая – практичный и универсальный тип спицовки. Смотрится не так красиво, как радиальный, но гораздо лучше реагирует на усилие торможения и вращения от втулки. При спицевании крестом даже большие нагрузки от торможения и вращения педалей переводятся на растяжение спиц.
3. Смешанная – сочетает в себе особенности предыдущих типов, применяется гораздо реже.

Как правильно натягивать спицы на велосипеде — видео инструкция

Необходимость натянуть спицы на велосипеде возникает не часто, но если вам необходимо это сделать, воспользуйтесь нашими советами, которые помогут разобраться, как натянуть спицы на велосипеде.

Причинами неполадок, для устранения которых нужна натяжка спиц, могут быть следующие проблемы:

• изменение формы обода (появление восьмерки);
• ослабление натяжения спиц колеса.

Как подтянуть спицы на велосипеде правильно?

Натяжка спиц в домашних условиях работа не простая и придется потратить на эту операцию достаточное количество времени, особенно, если вы приступили к ремонту впервые. Для успешного выполнения этой задачи следует подготовить специальные инструменты, без которых натянуть спицы на велосипеде не получится. Чтобы регулировать спицы вы должны приобрести:

• специальный ключ для регулировки;
• приспособление, позволяющее осуществлять балансировку;
• набор ключей для демонтажа колеса;
• отвертки.

Последовательность выполнения работ

Изначально следует демонтировать колесо и установить его в специальном устройстве, которое позволяет произвести его балансировку. Если вы не смогли разыскать такое устройство, просто переверните велосипед и установите его на руль и сидение, не снимая колеса. Чтобы проверить, как выполнена натяжка спиц, производим раскачивающее движение. Таким образом, необходимо проверить все элементы, отклонение свободного хода не должно превышать 2 мм.

Каждую проблемную деталь следует пометить, например кусочком изоленты.

При помощи специального ключа подтягивайте ослабленные элементы до необходимого уровня, всем необходимо равное натяжение. Натягивать эти элементы конструкции на велосипеде следует на одинаковую длину, чтобы понять правильно ли вы это сделали, достаточно подсчитать количество витков резьбы, оставшееся после натяжения ниппелей.

Если вы изначально не выставите натяжку ниппелей на одинаковом уровне, получить достоверную картину искривления обода не получится.

После полной протяжки, скорее всего, проявится искривление обода в виде восьмерки, может появиться горизонтальное биение. Чтобы устранить эти проблемы применяем специальное устройство для центровки. Если устройство отсутствует, нужно при помощи мела определить границы искривления, для чего закрепляем мелок таким образом, чтобы при выполнении оборота колеса, на его ободе оставался след. Таким образом, находим пик отклонения, с которым и придется в дальнейшем работать.

При выявлении горба с правой стороны на ширине четырех спиц следует подтянуть на половину оборота две из них у левого фланца. Еще две штуки у правого фланца отдаем на половину оборота. Таким образом, мы добиваемся выравнивания обода в левую сторону. В случае если на горбе не четыре, а три спицы, первую подтягиваем на половину оборота, а две отпускаем на четверть.

Выполняя последовательно эти действия, вы сможете устранить горизонтального искривление в виде восьмерки.

Чтобы приступить к отладке обода и устранить вертикальное биение (эллипс), достаточно вновь применить мелок, но в этот раз ведем его от края колеса к центру, определяя в результате самое сильное отклонение. Самое сильное отклонение, определенное в результате проверки мелком, устраняем путем натяжение ниппелей там, где отверстие втулки. При нахождении в месте проблемы трех спиц, среднюю затягиваем на половину оборота, а крайние опускаем на четверть. При четном количестве деталей в центре искривления, подтягиваются на половину оборота все.

После выправления перекоса обода рекомендуется повторно выполнить проверку натяжение всех элементов, и при необходимости довести их натяжение до нужного уровня.

С каким усилием необходимо натягивать спицы?

Окончательное выравнивание натяжения на колесе рекомендуется выполнять только после решения вопросов с искривлением обода. Нельзя допускать такого положения, когда некоторые из спиц расслаблены, а некоторые перетянуты как струна до звона.

Как было сказано выше, главным критерием правильного натяжение является отклонение элемента при ее колебании до 2 мм.

Натяжение и балансировка выполнены верно, если при усадке не слышно посторонних звуков в виде треска или скрипа.

https://youtube.com/watch?v=AKQV3eh43Sc

Разборка, очистка/смазка

Как снять втулку заднего колеса велосипеда для последующей чистки и смазки? Требуется выполнить следующий порядок действий:

размыкается стопор; извлекаются шайбы с подшипниками; проводится дефектовка путем осмотра поверхности подшипников: истертые элементы должны быть заменены, остальные очищаются растворителем; извлекается ось; внутри корпус очищается мягкой тканью, проводится смазка всех элементов (особое внимание необходимо уделить подшипникам). Как собрать втулку заднего колеса велосипеда? Сборка заднего колеса горного или любого другого велосипеда проводится в обратном порядке

При установке деталей внутрь корпуса необходимо сначала положить смазку на его стенки

Как собрать втулку заднего колеса велосипеда? Сборка заднего колеса горного или любого другого велосипеда проводится в обратном порядке. При установке деталей внутрь корпуса необходимо сначала положить смазку на его стенки.

Важно! При затяжке необходимо избегать перетягивания, иначе возможно заклинивание и чрезмерный износ конструкции при эксплуатации. После этого заднее колесо устанавливается на место. Как это сделать, показано на видео

Как это сделать, показано на видео

После этого заднее колесо устанавливается на место. Как это сделать, показано на видео.

Перед тем, как приступить к разборке заднего колеса велосипеда для ремонта втулки, необходимо четко представлять порядок этих действий. В противном случае ситуация только усугубится. Если вы не уверены в собственных силах на 100%, посмотрите видео, на котором все будет подробно рассказано.

Как правильно собрать велосипедное колесо. Подробная инструкция, советы по балансировке, много фотографий.

Колесо — это именно та часть велосипеда, которая находится в непосредственном контакте с землёй. А поскольку колесо также иногда встречается с бордюрами, камнями и прочими неровностями, то рано или поздно обод придется менять. Надо идти в мастерскую и, заплатив немаленькую сумму, получить качественно собранное и отбалансированное колесо. Между тем, можно собрать колесо самостоятельно, тем более, что вряд ли кто-то захочет платить за сборку колеса «Камы» или «Салюта» треть цены велосипеда.

Итак, чтобы собрать колесо, нам потребуются: спицы с ниппелями, обод, втулка и спицевой ключ. Также желательно иметь отвертку, но можно обойтись и без неё.

В этой статье описана сборка колеса на три креста (каждая спица пересекается с тремя другими)— наиболее распространенным способом. Хотя можно собрать и на два креста и вообще без крестов (солнышком). Чем больше крестов в колесе, тем оно жестче на кручение и тяжелее. Колесо солнышком легче и жестче при ударах, но собирать так заднее колесо или использовать дисковый тормоз в этом случая нельзя — резко возрастет нагрузка на обод и фланец втулки.

Для начала нужно подобрать обод, втулку и спицы (фото 1).

Понятно, что количество отверстий для спиц в ободе, втулке и количество спиц должны совпадать. Для вашего первого колеса лучше использовать новую втулку, спицы и обод, так как в этом случае гарантирована чистота резьбы на спицах, то есть отсутствие проблем с завинчиванием ниппелей, а также и с балансировкой колеса.

Однако в настоящее время необходимо выбрать не только длину спиц, но и их марку, и модель. Если для катания вокруг дома можно ставить недорогие спицы малоизвестных производителей, то для экстремального катания хорошие спицы даже важнее хороших ободов и втулок, хотя на них тоже лучше не экономить. Наиболее качественные спицы производят фирмы DT Swiss и Ritchey. Красиво смотрятся чёрные спицы, но спицы фирмы DT champion Ыаск стоят 75 центов за одну, против 25 центов за серебристую DT champion. Платить ли в три раза больше за красоту — дело ваше. А вот тянутые спицы и спицы с переменной толщиной и вправду лучше других. Первые — жестче обычных, вторые — легче, причём не в ущерб прочности.

Теперь немного о том, как собрать прочное и красивое колесо и как соблюсти хороший тон (представьте себе, настоящие велосипедисты относятся к нему весьма щепетильно). Правильным с эстетической точки зрения является колесо, надписи на ободах которого читаются с правой стороны велосипеда, а на втулках — из седла. Также некоторые механики собирают колеса так, чтобы надписи на втулках читались через ниппельное отверстие. Практического смысла во всём этом нет, но если хочется соблюсти все правила, то почему бы и нет

Напротив, правильное расположение крестов очень важно, особенно при использовании недорогих ободов. Дело в том, что у всех ободов есть слабое место — это стык. С наружной стороны обода он часто незаметен, но с внутренней стороны его, как правило, легко найти (фото 2)

С наружной стороны обода он часто незаметен, но с внутренней стороны его, как правило, легко найти (фото 2).

Стык должен находиться под двумя крестами, которые будут скреплять его собой. В этой статье рассмотрен именно такой вариант сборки, при котором будет соблюдено последнее правило.

• Следует обратить внимание на чистоту отверстий для спиц во втулках и, в случае необходимости очищаем их, чтобы грязь не попала на резьбу спиц, и не возникло затруднений при завинчивании ниппелей. • Смазываем резьбу спиц, чтобы облегчить процесс сборки. • Смазываем резьбу спиц, чтобы облегчить процесс сборки

• Смазываем резьбу спиц, чтобы облегчить процесс сборки.

• Вставляем одну спицу в отверстие в левом фланце втулки и в отверстие на ободе, расположенное слева от ниппельного (обод расположен левой стороной к собирающему). Фиксируем спицу ниппелем (см. фото 2).

• Вставляем следующую спицу через одно отверстие во фланце и, отсчитав три отверстия в ободе, вставляем её в четвёртое (фото 3).

Продолжаем процесс, пока не получится то, что изображено на фото 4.

• Разворачиваем колесо правой стороной к себе и вставляем спицу в отверстие в ободе, расположенное в данный момент справа от самой первой спицы (фото 5).

Окончание балансировки, вывод

По окончании балансировки, следует убедиться, что концы спиц не выступают за обод. Если подобное наблюдается, выступающие концы нужно спилить, а оставшуюся смазку (она может испортить камеру) удалить.

Знание, как правильно подтягивать спицы на велосипеде, чрезвычайно важное и полезное и просто необходимое каждому любителю такого вида транспорта. Прочитав эту статью, человек сможет своими силами выполнять подобную регулировку

Следует помнить, что натягивая спицы, нужно быть внимательными и осторожными. Неправильная регулировка колеса может привести к преждевременному выходу его из строя.

Как производится настройка ободного тормоза велосипеда, важно понимать каждому велосипедисту. Безопасность велосипедиста и других участников движения напрямую зависит от исправности тормозной системы велосипеда

Для поддержания нормального функционировании необходимо своевременно регулировать систему.

Велосипеды без спиц уже давно не фантастика. Разбираемся, как устроен велосипед без спиц в колесах, какие основные разновидности таких моделей существуют.

Многие велосипедисты не знают, как подобрать спицы для велосипеда. Предлагаем вашему вниманию рекомендации от профессионалов. А также вы узнаете, какие бывают виды спиц.
