Как подтянуть спицы на велосипеде самому, спицовка, натягивание спиц в домашних условиях

Как правильно поставить спицы на велосипеде?

В современном мире проблема передвижения по городу встала особенно остро. В городах стало слишком много машин, поэтому люди тратят часы для того, чтобы добраться до места назначения. И на помощь пришел всем известный велосипед. Если раньше велосипед использовали только в качестве транспортного средства для прогулок, то сегодня велосипед постепенно вытесняет автомобили.

Конструкция велосипеда довольно-таки простая. В основе лежат колеса, благодаря которым и осуществляется движение. А основу для колес составляют спицы. Но как правильно поставить спицы на велосипеде?

Время от времени даже самые качественные велосипеды выходят из строя, и требуется замена определенной детали. Например, после большого пробега велосипед перестает выдерживать первоначальные скорости. Для того, чтобы велосипед мог, как раньше, быстро и стабильно набирать скорость, то требуется провести переспицовку, она помогает не только заменить старые спицы на новые, но и увеличить уровень комфорта во время передвижения. Велосипед станет, как новый, и водители будет приятно заново почувствовать скорости.

Сама процедура переспицовки занимает от 2 до 3 часов, а иногда и дольше. Но в итоге результат того стоит, поэтому не откладывайте процедуру надолго, и принимайтесь сразу, как заметите, ухудшение функционирования колес велосипеда.

Переспицовка колеса велосипеда своими руками пошаговая инструкция

Весь процесс переспицевания в принципе можно разделить на три этапа:

Определение подходящей длины спицы.
Установка.
Регулировка натяжения.

Правильный расчет длины спицы вычисляется специальной очень сложной формулой. Но в сети «Интернет» сейчас появились специальные программы, которые быстро вычислят длину, подходящую именно для данного велосипеда. Огромной популярностью пользуется калькулятор от Lexapskov. Пользователи утверждают, что эта программа очень легка в использовании и при этом довольно точна в расчетах.

Там же указывается и тип спицовки, но в основном это спицевание в три креста. Этот способ, пожалуй, самый популярный. И только после того, как все расчеты будут завершены, можно смело идти в магазин и покупать нужные спицы.

Установка довольно долгий и трудоемкий процесс:

Резьбу каждой спицы рекомендовано смазать маслом или смазкой. Это делается для легкого вращения нипелей.
Следующим шагом будет распределение спиц на четыре равных группы.
Одну группу спиц нужно заправить во фланец от себя, а другую на себя

При этом специалисты советуют начинать с той, которая направлена от себя.
Обод нужно держать на коленях, что упрощает процесс спицевания.
После заправки первой группы, нужно надеть нипель, при этом хорошо закрепив первую спицу на ободе.
И, отсчитывая, от первой спицы три отверстия, а вставлять на четвертое.
Если все выполнено верно, то между спицами на фланце будет одно пустое отверстие, а на ободе – три отверстия.
Далее, обод переворачивают и продолжают работу.
Следует взять спицу и пустить ее так, чтобы она была параллельна оси втулки к противоположному фланцу.
Обязательно следить за тем, чтобы спица упиралась строго между отверстиями, после чего ее вставляют в левое из них.
Таким образом, располагаются все спицы, определенные во вторую группу.
Далее, снова разворачивают колесо правым фланцем к себе и начинают вводить следующую спицу.
Спицу продевают через отверстие во фланце, неважно какое именно, но уже с внутренней части.
При этом спица должна пересечься с тремя спицами, установленными ранее на этом же фланце.
Далее, придется немного согнуть спицу так, чтобы она смогла пройти за перекрестной спицей.
Очень важно чтобы между спицами после трех крестов оставалось одно отверстие, которое уже занято.
Все остальные спицы устанавливаются так же.
На этом этапе легко обнаружить ошибку: если спица не дотягивается до нужного отверстия и нипель не может накрутиться.

Этап натяжения спиц

Для этого все нипеля рекомендуется натянуть на равное число оборотов.
При этом спицы находятся абсолютно свободны, но степень их натяжения равна.
Перед натяжкой можно спицы немного подогнуть руками к самому фланцу, чтобы они были ровнее.
Натягивать спицы нужно равномерно и не спеша.
При появлении дефектов формы нужно медленно убирать их по отдельности.
Для того чтобы убрать яйцо нужно сначала понять где именно находится верхняя точка на ободе. Если вершина совпадает с одной из спиц, то эту спицу следует подтянуть на целый оборот, а соседние – на пол-оборота каждую. А если же вершина попала между спиц, то следует подтянуть их на пол-оборота и все.
При появлении так называемого зонта, рекомендуется подтяжка на пол-оборота всех спиц с проблемной стороны.

Блиц-советы

Тщательно подбирать детали и инструменты, необходимые для переспицовки колеса.
Провести все расчеты по длине спиц и перепроверить их для верности.
Строго следовать инструкции по переспицванию.
При обнаружении ошибки лучше начать заново.
Натягивать спицы нужно поочередно.
Отклонения при натяжении стоит убирать по очереди во всех плоскостях.
Ни в коем случае не перетягивать спицы. Дело в том, что так могут повредиться и нипеля и обод.
При обнаружении перетянутых спиц стоит ослабить не только их, но и соседние.
При этом спицы не должны быть и слишком свободными. Такие спицы легко сломаются во время езды.
После подтяжки спиц всегда нужно проверять настройку.
Через пару месяцев после переспицовки колеса нужно проверить натяжение.

Пошаговая инструкция

Перед тем как приступать к подтяжке спиц на велосипеде, необходимо закрепить конструкцию на специальном устройстве для балансировки. Более простой способ – переворачивание транспорта с установкой на руль и сиденье. В этом случае снимать колеса не нужно. Для проверки натяжки необходимо выполнять раскачивающие движения. Отклонение свободного хода не должно превышать 2 мм.

Каждый элемент, которому нужна настройка, помечают кусочками изоленты.

Исправление бокового смещения («восьмерки»)

Наиболее распространенной деформацией считается «восьмерка». Возникает в связи с нарушением целостности ободьев и разболтанностью спиц. Исправить недостаток в домашних условиях поможет пошаговая инструкция:

колесо устанавливают на станок для правки либо переворачивают велосипед;
мелом отмечают место, где образовалась «восьмерка»;
спицевым ключом ослабляют элемент, распложенный ближе всего к центру деформации;
ослабляют спицы, идущие в сторону «восьмерки», натягивают элементы с противоположного края;
для усадки ниппеля в ободе при повороте колеса на пол-оборота необходимо провернуть его на 3/4, затем вернуться назад на 1/4;
при продвижении к краю «восьмерки» силу натяжения уменьшают.

После завершения работ необходимо еще раз прокрутить колесо, проверить результат. При необходимости все манипуляции повторяют до полного устранения дефекта. Когда «восьмерка» исправлена, необходимо провести усадку спиц. Для этого колесо снимают, нажимают руками на пересечение соединения до появления характерного звука.

Исправление радиального смещения («эллипса»)

Деформация проявляется расположением одной части обода ближе к середине, чем все остальные. Появляется в результате неудачных приземлений. Чтобы устранить проблему своими руками, необходимо выполнить следующие действия:

С колеса снимают покрышку, флиппер и камеру.
Обод устанавливают на станок, отмечают мелом наиболее отдаленную часть.
Необходимо натягивать спицы, которые находятся ближе к центру повреждения. Подтягивают на 1 оборот, две стоящие рядом – на 1/2 оборота.
Прокручивают колесо, находят следующий участок с деформацией, повторяют аналогичные действия. В результате обод должен приобрести округлую форму.

При помощи ключа подтягивают спицы на выровненном колесе, закручивают ниппели на одинаковое количество оборотов. Далее производят усадку, как при наличии «восьмерки».

Регулировка зонта

Дефект проявляется в смещении обода в сторону, неровном расположении по отношению к центру втулки. Опасность деформации зависит от конструкции рамы, формы тормозов. Иногда подобные проблемы возникают в связи с неверной сборкой колес.

Для исправления «зонта» необходимо подтягивать спицы с одной стороны, ослаблять – с другой. Процедура аналогична устранению «восьмерки». Единственное отличие – в процессе правки необходимо сохранять равномерность натяжение элементов по всей окружности.

Исправление «восьмерки», «эллипса», регулировка «зонта» может потребоваться не только новичкам, но и опытным спортсменам. Чтобы разобраться, как натягивают спицы на велосипеде, необходимо воспользоваться подробными пошаговыми инструкциями. Все манипуляции следует выполнять с большой аккуратностью для сохранения целостности обода. После выполнения обязательно проводят регулировку для выявления оставшихся дефектов.

Как подобрать спицы

Для сборки колеса очень важно подобрать правильную длину спиц. Если возьмёте слишком длинные спицы, то скорее всего они будут выпирать из обода и прокалывать вашу камеру

Если возьмёте слишком короткие, то они будут обламываться и собрать колесо не получится.

В статье будут рассмотрены следующие вопросы:

Если вы просто хотите заменить сломанную спицу на вашем колесе, то это идеальный вариант. Банально берёте линейку и измеряете длину целой спицы, а затем заказываете новую максимально соответствующей длины.

А вот если вы собираете колесо с нуля, то задача может оказаться вовсе не тривиальной. Лет 10 назад, подбор спиц мог оказаться настоящим адом. Люди лезли на форумы, просили советов от профи, взамен получая какие-то сложные формулы для расчёта длины и в итоге плевали на это дело и покупали уже собранные колёса

Сейчас же всё проще чуточку проще, а про основные аспекты, на которые стоит обратить внимание мы сейчас расскажем

Спицевой набор и типы спицовки велосипедных колес

Спицевание колеса велосипеда отличается направлением спиц относительно радиуса колеса. Угол между спицей и радиусом может достигать до 90 градусов. Чем больше угол, тем больше крестов образуется в спицах. Кроме того, чем больше угол, тем меньше действие силы на спицу. Чем меньше угол, тем короче спица, а соответственно и легче. Так же спицы расположенные без угла имеют наибольшую поперечную жесткость.

Количество спиц в колесе велосипеда зависит от предназначения велобайка. На горных и дорожных велосипедах обычно 32 или 36 спиц. На шоссейные скоростные велосипеды устанавливают 32, 28 или 24 спицы. Максимальное количество спиц 40 и даже 48 делают на тандемах.

Какие выбрать?

Лучшим вариантом станут модели такого же типа, что стоят в колесах. Купить их сегодня можно поштучно, а потому заменить сломанную спицу будет несложно.

Когда появилась потребность в замене и подборе спиц нужного типа, обращают внимание на несколько правил хорошей покупки

Не стоит брать дорогие изделия, если в них нет потребности. Например, непрофессиональному райдеру подойдут варианты из нержавейки. Профессионалу нужны усиленные модификации.
Вид велосипедных спиц должен зависеть от предполагаемых нагрузок. Новичку не нужны усиленные модификации, которые к тому же сложно достать.
Брать нужно модели со средней толщиной, по приемлемой цене. Количество берут, отталкиваясь от потребностей и параметров конкретного обода.
Насчет длины можно обратиться к консультанту. Он быстро поможет определить нужный вариант, основываясь на диаметре обода, марке производителя, габаритах втулки, типе спицевания.
Геометрия для новичка должна быть простой или плоской, с оптимальным увеличением нагрузок на пересеченной местности.
Лучше выбрать перевернутые спицы, за счет которых уменьшается момент инерции.
Лучшее положения спиц – парно-перекрестное. В таком случае удастся увеличить поперечную жесткость и силу натяжения, равномерно распределяя нагрузку на обод.
Идеальное количество спиц – 36 шт. Минимальное число для переднего колеса составляет 28 шт. Для тандема оптимальным вариантом станет покупка 40 или 48 спиц.
Важен тип резьбы. Спицы с накатанной резьбой более прочные, но стоят дороже.

В следующем видео вы узнаете, как правильно натянуть велосипедные спицы.

Процесс спицовки

Разберём процесс сбора колеса, или спицовки.

Схема проходов для «трёх крестов»

Для начала приготовим всё необходимое:

Спицы в необходимом количестве, с равными параметрами.
Втулка с фланцами, подходящими под выбранное количество спиц.
Обод с соответствующими пазами для ниппелей.
Спицевой ключ, удобный для закручивания ниппелей.

В незабвенном гайде по сбору колеса от Шелдона 35 шагов, которые следует выполнять корректно и без ошибок. Понятно, что все учатся «в бою», и мы приведём лишь основные этапы: 1. Приготовим спицы (смажем, ещё раз проверим длину и наличие ключа), иначе их невозможно правильно натянуть.

2. Вставляем спицы в колесо, начиная с ключевой, без фанатизма, на 2 оборота

Важно, чтобы количество оборотов (т.е. начальное натяжение) всех спиц было одинаковым. 3

Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота

3. Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота.

4. Проверяем восьмёрку – выбираем блок спиц и равняем обод, натягивая ту или иную сторону.

5. Проверяем эллипс – регулировка проста, подтягиваем «горку» или ослабляем «провалы».

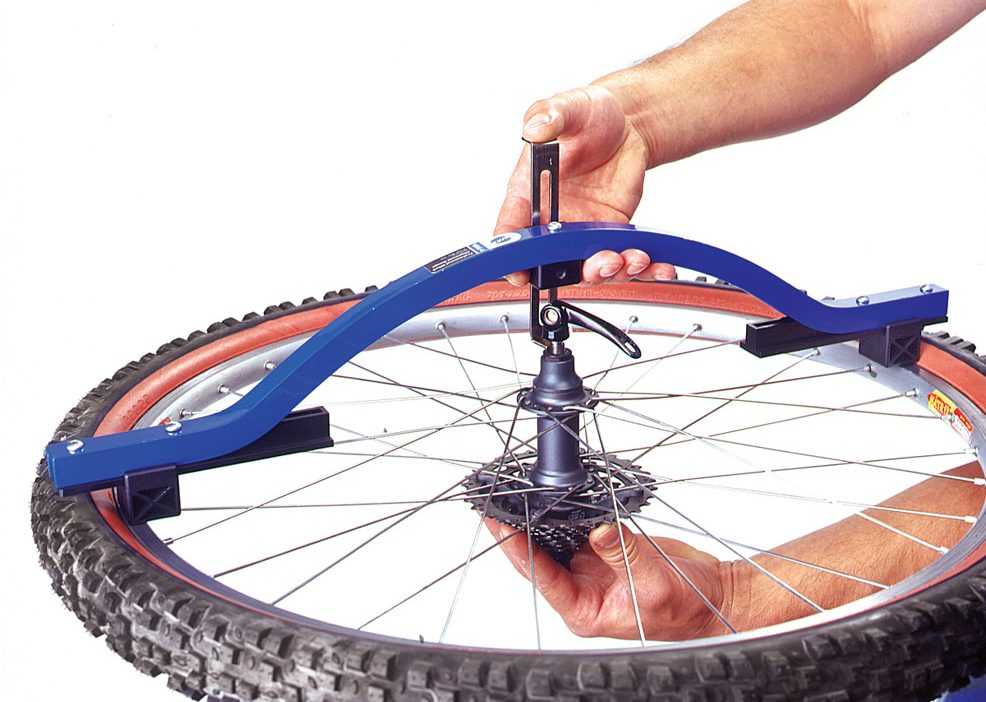

6. Проверяем зонтик – необходимо отрегулировать условную окружность крепления ниппелей (центр профиля обода должен проходить по центру велосипеда). Обычно равняют по расстоянию от обода до тормозных колодок.

7. Проводим окончательное натяжение, чтобы все ниппели вошли в пазы.

8. Убираем смазку и подпиливаем концы спиц, если они выглянули в процессе натяжения за пазы – при нагрузках они начнут повреждать камеру и подложку.

Собственно, всё! Конечно, сбор колеса – сложная, особенно для новичка, работа, и приступать к ней стоит только в хорошем настроении и состоянии, чтобы не допускать ошибок. Если хотя бы одна спица сломалась, это повод для выполнения работы заново. Здесь может быть и некачественная партия, и ошибка в последовательности, и элементарная невнимательность.

Специальная установка для крепления колеса, она же «станок», далеко не обязательна. Все правки можно с лёгкостью производит прямо на велосипеде, перевернув его и установив на устойчивое основание. Снять спицы намного проще, чем потом ремонтировать повреждённое из-за ошибок колесо.

Как подобрать спицы

Для сборки колеса очень важно подобрать правильную длину спиц. Если возьмёте слишком длинные спицы, то скорее всего они будут выпирать из обода и прокалывать вашу камеру Если возьмёте слишком короткие, то они будут обламываться и собрать колесо не получится

В статье будут рассмотрены следующие вопросы:

Для читателей нашего блога действует скидка 10% по промокоду blog-BB30на все спицы , представленные в нашем магазине

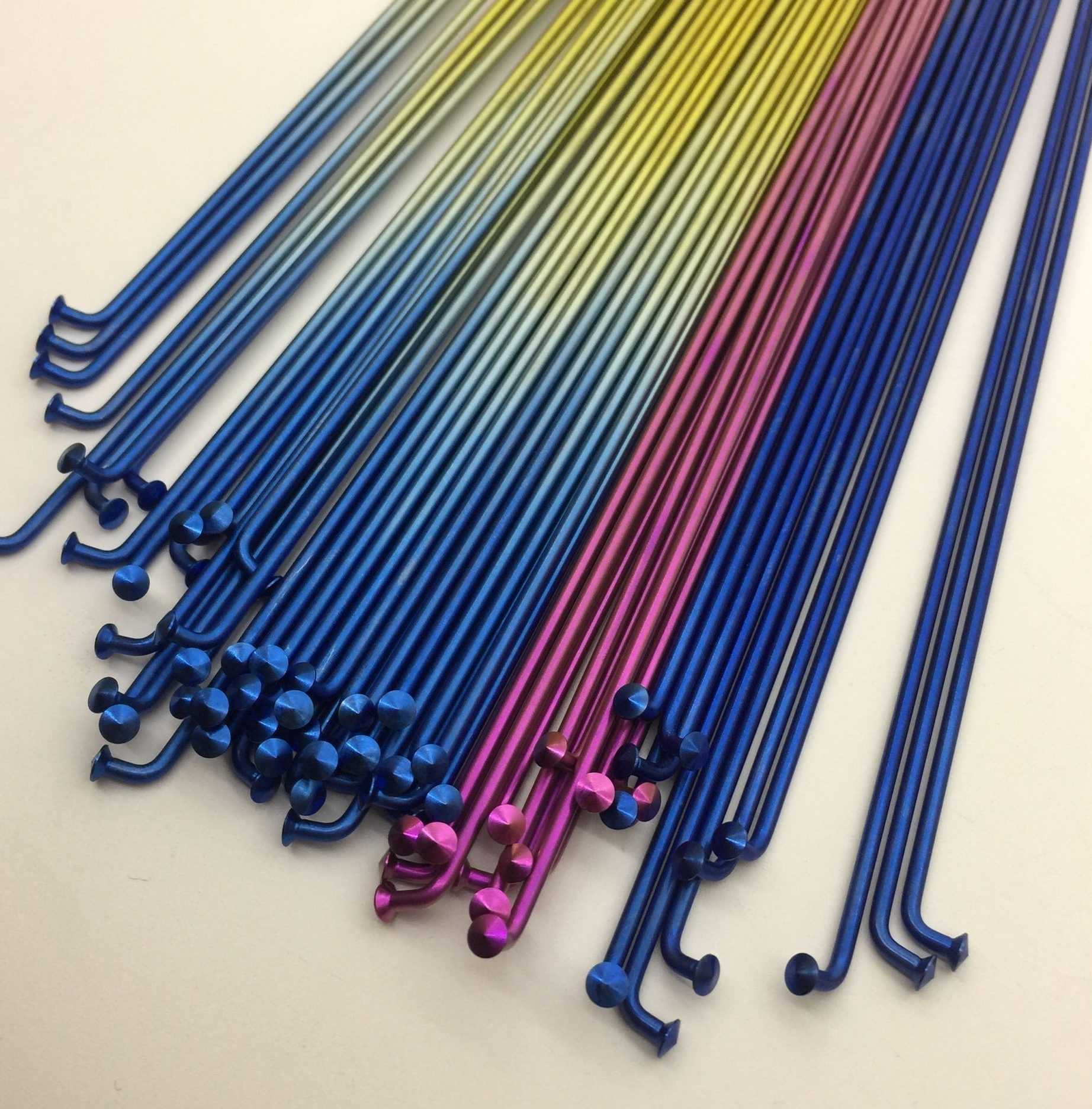

Виды спиц и причины неполадок

Спицы представляют собой конструктивные детали колеса велосипеда, которые соединяют между собой ступицу и обод. Эти элементы служат для облегчения конструкции без потери прочности. Изготавливают их из нержавеющей, хромированной либо углеродной стали, углепластика, алюминия, титана. Существует несколько типов изделий:

Пройдите опрос

по калибру – 1,5, 1,6, 1,8, 2,0, 2,34 мм;
по разновидности головки – прямые и загнутые;
по конструктивному типу – цилиндрические с баттингом и аэроспицы.

Баттинг представляет собой уменьшение средней части спицы, на которую приходятся небольшие нагрузки. Используют для снижения массы элемента.

Колеса испытывают нагрузки с того момента, как пользователь занимает свое место. Негативно на их состоянии сказывается езда по плохим дорожным покрытиям, кочкам, ямам. Начинающие спортсмены часто неправильно распределяют вес, что повышает интенсивность износа конструкции. Прыжки, резкие торможения и другие экстремальные трюки приводят к деформациям, справиться с которыми поможет только регулировка спиц на велосипеде. Обычно возникают следующие проблемы:

боковые искривления – восьмерки;
радиальные деформации – эллипсы;
отсутствие центровки обода по отношению к втулке – зонт.

Для устранения повреждений производят ослабление либо натяжение спиц. Необходимо помнить о том, что элементы, расположенные с правой стороны, при подтяжке смещают обод вправо, с левой – влево. Этот момент обязательно учитывают при настройке.

При эксплуатации велосипеда спицы на колесе могут растягиваться, что приводит к потере жесткости соединения обода и втулки.

Виды спицовки

Специалисты отмечают всего два метода спицевания колеса велосипеда своими руками:

Радиальный вариант — позволяет собрать колесо, размещённое в передней части основания, если на нём планируется монтировать ободные тормоза. Основной недостаток такого метода спицовки — на колесо переносится весомая нагрузка по вертикали. Плюсом радиального способа считают приятный внешний облик колеса, оно выглядит аккуратно и не требует дополнительного тюнинга.
Крестовая спицовка — универсальный метод, предполагающий сочетание спиц крестом. Возможно, внешний вид страдает, но, благодаря «нахлёсту», обод может быстро тормозить. Даже если требуется внезапная остановка, нагрузка приходится на растяжение спиц, что совершенно не вредит конструкции.
Смешанное спицевание — редкий вид, совмещающий в себе два предыдущих метода.

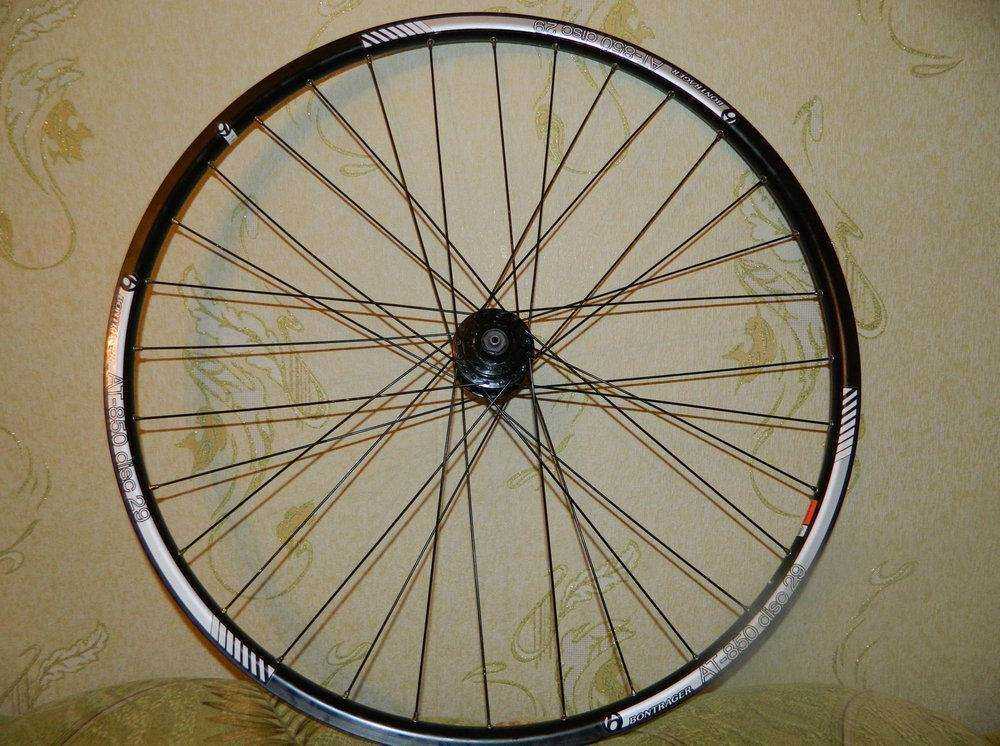

Крестовая спицовка колеса велосипеда

Устранение горизонтальной и вертикальной неровностей

В случае когда преобладает горизонтальная неровность («восьмёрка») при правом смещении (горбе) обода примерно на 4 спицы (когда две из них смотрят на левый фланец, а две — на правый), то левые ниппели подтягиваются на четверть оборота, а правые — ослабляются на такую же величину. Если горб состоит из трёх спиц: одна к левому фланцу, две — к правому, то первая натягивается на половину оборота, а две другие — ослабляются также на пол-оборота. Если неровности таким образом не устраняются, то выбирается самая худшая левая неровность — и натягивается это место.

Вертикальные неровности, называемые эллипсами, устраняются немного по-другому. На ободе ищется место, более всего удалённое от втулки, и натягивается по такой схеме. Если найденный участок состоит из двух спиц, то они обе подтягиваются на половину оборота, а если из трёх, то средняя из них подтягивается также на пол-оборота, а две крайние — всего на четверть оборота. Этот метод повышает жёсткость колеса.

Горизонтальная неровность («восьмёрка») обода велосипеда

Технология

Качественные спицы большинстве своём изготовляются из высоколегированных сталей, преимущественно хромомолибденовых. Наиболее дорогие варианты — облегчённые из титановых сплавов, самые дешёвые — из обычных конструкционных сталей с поверхностным напылением никеля. Спицы могут быть как раскатанными, так и тянутыми. Катанные спицы обладают несколько худшими характеристиками.

На прочность спицы сильно влияет тип резьбы. Она может быть нарезанной на теле спицы или накатанной поверх. Накатанную резьбу можно отличить по большему диаметру спицы, измеренному по вершинам резьбы, в сравнении с диаметром гладкого её стержня. При нарезании резьбы тело спицы заметно ослабляется в зоне её расположения, при накатывании резьбы — ослабляется в меньшей степени. Процесс накатки сложнее, и в связи с этим подобные спицы дороже обычных. Примером высококачественных спиц с накатанной резьбой являются все спицы компании DT Swiss.

Ниппели представляют собой тонкие высокие гайки грибовидной формы со шлицом под отвертку на шляпке и четырьмя гранями под ключ с противоположной стороны. Ниппели могут быть увеличенной высоты. Они нужны, если планируется установка высокопрофильных ободов (например, у DT Swiss есть модели ниппелей с высотой 16 мм и 12 мм). Самые дешёвые ниппели изготавливаются из стали, среднего уровня — из бронзы или латуни, дорогие — из алюминия. Резьба в бронзовых ниппелях работает мягче, чем в стальных и не закисает со временем. Суть применения алюминиевых ниппелей — снижение веса. Правда, по данным компании DT Swiss, выигрыш измеряется всего 40 граммами на пару колёс.

Материалы и способы изготовления спиц

Самым популярным материалом для производства спиц является сталь. Лучшими спицами считаются из высоколегированной стали. Более дешевыми и соответственно менее надежными считаются спицы из хромированной и оцинкованной стали. На профессиональных велосипедах спицы могут быть из алюминия или титана. Эти материалы позволяют уменьшать общий вес велосипеда. Но стоит иметь ввиду, что титановые спицы могут устанавливаться только с бронзовыми ниппелями, что сводит на нет все экономию веса.

По способу изготовления спицы делятся на катаные , тянутые и кованные . Катаные спицы самые простые в производстве и имеют постоянный диаметр по всей длине. Тянутые спицы имеют переменный диаметр. Чаще всего тянутые спицы имеют меньший диаметр в центре и больший по краям. Так как основная нагрузка на спицу действует в местах креплений, то пониженный диаметр в центре спицы не влияет на её надежность, но зато позволят снизить общий вес. Кроме того тянутые спицы более упругие, что улучшает амортизационные свойства.

Кроме всех перечисленных спиц бывают еще и аэродинамические с эллиптической и лезвиеобразной центральной частью. Такие спицы обладают более высокими техническими характеристиками, чем все остальные.

Расчёт длины спиц для велосипеда

Некоторые велогонщики задумываются над расчётом длины спиц для велосипеда. Профессионалы заявляют: «Не слушайте никакие вести. От вида и качества этих деталей многое зависит, конечно, но если решили заменить спицы на велосипеде, то лучше менять на аналогичные».

Не пытайтесь переделать горный велосипед в гоночный либо наоборот. Над велосипедом работали инженеры, затратившие все свои навыки и использовавшие лучшие материалы для тех целей, для которых он предназначен.

Если в колесе стоит 36 плоских спиц аэро из алюминия, то ставьте такие же. Не рекомендуется его переделывать под другие нужды, так как если вы сделаете замену, то никак не сможете изменить конструкцию рамы.

В результате поставив на велосипед для велотрека спицы с баттингом и прокатившись на нём по бездорожью, приведёте к разрушению всей конструкции своего «коня». Поэтому, чтобы заменить спицу, снимите старую и поменяйте её на аналогичную.

Для того чтобы сделать правильный подбор спиц для велосипеда, необходимо выяснить, для каких целей предназначен ваш двухколёсный конь и, исходя из вышеизложенного, произвести их замену.
