Регулировка тормозов на велосипеде как настроить

Регулировка ободных тормозов

Узнать, как настроить ободные тормоза на велосипеде, вы можете, внимательно изучив инструкцию по их устройству. Кроме того, информация по данной теме в изобилии встречается на сайтах, посвящённых велоспорту. Обычно процесс регулировки ободных тормозов не доставляет абсолютно никаких проблем даже начинающему велобайкеру. Дело в том, что основной операцией по обслуживанию тормозов подобной системы является замена тормозных колодок, поэтому все тонкости здесь будут заключаться в правильности работы с удерживающими их механизмами.

Настройка ободных тормозов велосипеда

Стоит отметить, что в основном большинство современных велосипедов используют такой тип креплений тормозных колодок, как V-Brake. Он характеризуется наличием в их конструкции рычагов раздельного типа, выполненных в виде буквы V. Их соединяет тросик, удерживаемый рубашкой. Именно об обслуживании тормозной системы данного типа мы и расскажем.

Для того, чтобы провести техническое обслуживание ободного тормоза, необходимо:

1. Разомкнуть тормоз, и с применением усилия извлечь рубашку троса из крепления.
2. Выкрутить винт крепления его к раме.
3. Снять механизм тормоза.
4. Для работы с колодками выкрутить винт фиксации колодок.

При этом следите за тем, чтобы не забыть верную последовательность установки шайб. Дело в том, что они монтируются парами – вогнутая и выпуклая. От того, насколько правильно они установлены, зависит правильность регулировки всей тормозной системы.

Готовые тормозные картриджи должны точно подходить к тормозам велосипеда

Так как самой распространённой операцией является замена колодки тормоза, рассмотрим её. Для этого необходимо будет выполнить все операции, перечисленные выше, и поддеть старую колодку, чтобы удалить её. На освободившееся место устанавливается новая. При выполнении данной работы необходимо быть аккуратным, так как придётся тормозную колодку подгонять по месту.

Внимание! В том случае, когда вы будете устанавливать уже готовые тормозные картриджи, вам придётся внимательно смотреть за тем, чтобы такие картриджи точно подходили именно к этим тормозам. Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика

Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга

Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика. Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга.

Кроме того, регулируют и наклон тормозной колодки, ослабив крепёжный винт. Если вы недавно приобрели велосипед, и для вас сложно выполнить самостоятельно описанные процедуры, то для того, чтобы узнать, как настроить тормоза на велосипеде, вам стоит посмотреть видео на данную тему.

Если на велосипед устанавливаются новые колодки, то главное одеть в правильной последовательности прокладки и шайбы

Как настроить и отрегулировать дисковые тормоза на велосипеде

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа.

В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности.

Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

• механические. При этом энергия торможения передаётся механически, с помощью тросика;
• гидравлические тормоза, у которых существует специально проложенная гидролиния, и энергия торможения передаётся давлением столба жидкости.

Достоинства и недостатки механических тормозов

Механические тормоза более дёшевы, тросики и оболочки (рубашки), в которых они находятся, достаточно надёжны, более доступны, чем гидравлические линии

Также немаловажно, что ремонт механического тормоза в случае погнутого диска провести легко своими силами

К недостаткам механики можно отнести то, что при каждом случае, когда вы снимаете колесо с велосипеда, нужно вновь регулировать тормозной механизм, следить за отзывчивостью, проводить регулярную смазку тросиков с рубашками смазкой средней тягучести.

Основным достоинством, безусловно, является более лёгкое и комфортное торможение вследствие «мягкости» давления столба жидкости, «чувство» ручки и контроль над усилием. Гидравлика выносливее при длительном тормозном пути, так как меньше склонна к перегреву. Также регулировкаэтих тормозов может производиться гораздо реже механических.

Существенным недостатком тормозных систем на жидкостной тяге является повреждение (прорыв) гидролинии, когда без сервиса не обойтись.

Регулировка дисковых тормозов механического типа

Регулировать механические тормоза нужно тогда, когда диск «шоркает», трётся о колодку, либо когда торможение стало слабым.

1. Начинаем с тормозной рукоятки: выжимаем её до отказа.

Если она достаёт до пальцев, то начинаем ограничивать её свободный ход: ослабляем контргайку машинки и выворачиваем регулятор, затем затягиваем контргайку и проверяем ход рукоятки.

Если требуется слишком сильно выкрутить винт, то вначале ослабляем затяжку тросика. Для этого выворачиваем винт маятника калипера, и, после того, как вы вытянете трос, вновь его заворачиваете.

3. После этого ослабляем винты, чтобы тормоз свободно двигался.

4. После того, как калипер стал подвижным, нужно вновь, как в самом начале, «выжать» тормозную ручку и зафиксировать её в таком состоянии, примотав к грипсе полоской ткани или резинкой.

После этого машинка получает правильное центрирование относительно диска.5. Только теперь затягиваем винты крепления тормозной машинки к адаптеру, или вилке.

Действуем строго поочерёдно, вворачивая винты поровну, на 25% оборота. После этого отпускаем ручку.

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

1. Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
2. Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
3. Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
4. Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
5. В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
6. В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

В заключение скажем, что какие бы вы не выбрали тормоза, следует всегда быть в них уверенными. И только тогда, когда все ваши приказы велосипед будет выполнять безупречно, вы получите настоящее удовольствие.

Регулировка дисковых гидравлических тормозов

Гидравлические тормоза для велосипеда позиционируются как самонастраиваемые, не требующие вмешательств и регулировки. Но все же настроить их время-от-времени нужно. Например, если слышны странные скрипы или шорохи в процессе эксплуатации, либо же изначально неправильно выставлены заводские настройки. Следующие несколько шагов помогут вам качественно и быстро провести настройку дисковых гидравлических тормозов:

1. Фиксирующие калипер на адаптере болты необходимо ослабить.
2. Выжмите тормозную рукоять и зафиксируйте ее в таком положении (если нет помощника, воспользуйтесь подручными материалами: изолента, леска, проволока).
3. Проводим визуальный осмотр. Как и в механической системе, ротор должен быть расположен четко посреди прорези калипера, с равноудаленными от него колодками. В случае, если ротор размещен неправильно, выравниваем его путем нажатия в ту сторону, где замечена неровность. Это поспособствует равномерному распределению жидкости и фиксации в нужном положении колодок и ротора.
4. На этом, регулировка может считаться оконченной, а вам остается лишь зафиксировать крепежные болты и вернуть рукоять в исходное положение.

Как и в случае с механикой, в гидравлике тоже есть ротор, выполняющий ту же функцию. Порой он может поддаваться деформациям. Но это можно устранить, определив место изгиба и выгнув его в противоположную сторону. Тогда шаркащие звуки при езде прекратятся.

Устранить неполадки на велосипеде – можно, причем даже самому, без должного опыта и подготовки. Все что вам понадобится – следовать инструкциям, предложенным выше. Не стоит торопиться, проводя настройку, так как это процесс тонкий, и все у вас получится!

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

1. Ручка тормоза. Ее фиксируют на руле, для удобства выжима, при помощи хомута. Она предназначена для передачи усилия на тормозные колодки, приведения их в действие.
2. Регулятор троса с контргайкой. Первый элемент служит регулирующим устройством, обеспечивающим ограничение натяжения троса. Второй – для фиксации самого регулятора.
3. Регулятор тормозной ручки, предназначенный для определения удобного расстояния до руля.
4. Рубашка троса – защита его от загрязнений, механических повреждений.
5. Для фиксации троса используется зажим в виде болта, с возможностью регулировки
6. Механизм, который позволяет привести в движение трос, при нажатии на него, называется калипер. Его действие не возможно без тормозных колодок – резиновых или металлических фрагментов, обеспечивающих плотное зажатие диска.
7. Непосредственно диск (ротор). Он фиксируется на втулке колеса.

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

Как часто нужно проверять тормоза?

Проверяйте тормоза перед каждой поездкой. Убедитесь, что все составляющие тормозов правильно установлены и находятся в хорошем рабочем состоянии Также, помимо собственных проверок тормозов, перед тем, как куда-то поехать на велосипеде, стоит обратиться к опытному механику для того, чтобы он проверил тормоза и нашел проблемы, которые вы не cможете найти или починить в силу неопытности (проверки раз в 6 месяцев вполне достаточно для не профессионального велосипедиста), если вы каетесь профессионально или просто очень часто, то стоит делать такие проверки чаще одного раза за 6 месяцев

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов

Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

1. Ручка тормоза. Ее фиксируют на руле, для удобства выжима, при помощи хомута. Она предназначена для передачи усилия на тормозные колодки, приведения их в действие.
2. Регулятор троса с контргайкой. Первый элемент служит регулирующим устройством, обеспечивающим ограничение натяжения троса. Второй – для фиксации самого регулятора.
3. Регулятор тормозной ручки, предназначенный для определения удобного расстояния до руля.
4. Рубашка троса – защита его от загрязнений, механических повреждений.
5. Для фиксации троса используется зажим в виде болта, с возможностью регулировки
6. Механизм, который позволяет привести в движение трос, при нажатии на него, называется калипер. Его действие не возможно без тормозных колодок – резиновых или металлических фрагментов, обеспечивающих плотное зажатие диска.
7. Непосредственно диск (ротор). Он фиксируется на втулке колеса.

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

Пошаговая инструкция

Прежде чем приступить к ремонту гидравлических тормозов велосипеда, необходимо диагностировать поломку механизма. Для этого снимают колесо, на котором она обнаружена. Тормозную машинку очищают от загрязнений, можно воспользоваться зубной щеткой. Затем убирают колодки, чтобы проверить в рабочем ли состоянии поршни. Для этого их нужно вдавит внутрь, а затем нажать на рукоятку тормоза. Движение деталей свидетельствует о том, что они работают. Если же хотя бы один из поршней не функционирует, следует произвести ремонт при помощи ремкомплекта.

К подготовительным действиям также относят:

1. Накрыть колодки и диски тряпкой, чтобы туда не попало масло.
2. Проверить колодки и диск на наличие дефектов. Если таковые были обнаружены, заменить детали.
3. Очистить колодки от грязи и мусора.
4. Проверить систему крепления.
5. Убедиться в целостности гидролинии перед прокачкой. Если она нарушена, установить новые шланги.

Инструменты и расходники

Прокачка гидравлических тормозов осуществляется разными способами, но есть самый простой. Для данного процесса понадобятся:

1. Прозрачная трубка.
2. 2 шприца – лучше выбрать объемом 200 мл.
3. Шестигранник для выкручивания болта.
4. Масло или тормозная жидкость, в зависимости от модели системы. Для Shimano применяют специальное минеральное масло.
5. Тряпка для удаления появившихся загрязнений в процессе работы.

Последовательность действий

Пошаговая инструкция, объясняющая, как правильно прокачивать гидравлический тормоз на велосипеде, состоит из следующих шагов:

1. Убрать верхний болт на рукоятке тормоза и переместить на 10 градусов вверх, чтобы масло не вытекало из цилиндра.
2. Вытащить уплотнительное кольцо.
3. В отверстие вставить трубку со шприцем или другой пластиковой емкостью, подходящей по размеру. Это необходимо для масла, которое будет выходить вместе с воздухом.
4. Другой шприц наполнить маслом или тормозной жидкостью, затем вывести лишний воздух.
5. Присоединить трубку к штуцеру вплотную.
6. Ослабить крепление болта для прокачивания. Медленно ввести содержимое шприца, оно должно выйти в ранее установленный шприц (бутылку).
7. Закрутить болт в прежнее положение.
8. Убрать шприц и трубку.

В процессе рекомендуется постукивать по тормозным гидролиниям, чтобы выходил лишний воздух из системы. Если образуются масляные подтеки, их убирают тряпкой. При этом необходимо быть осторожным.

Прокачать гидравлику можно самостоятельно в домашних условиях

Главное – соблюдать правила проведения манипуляций и меры предосторожности. Неверное выполнение может привести к выходу из строя всего механизма

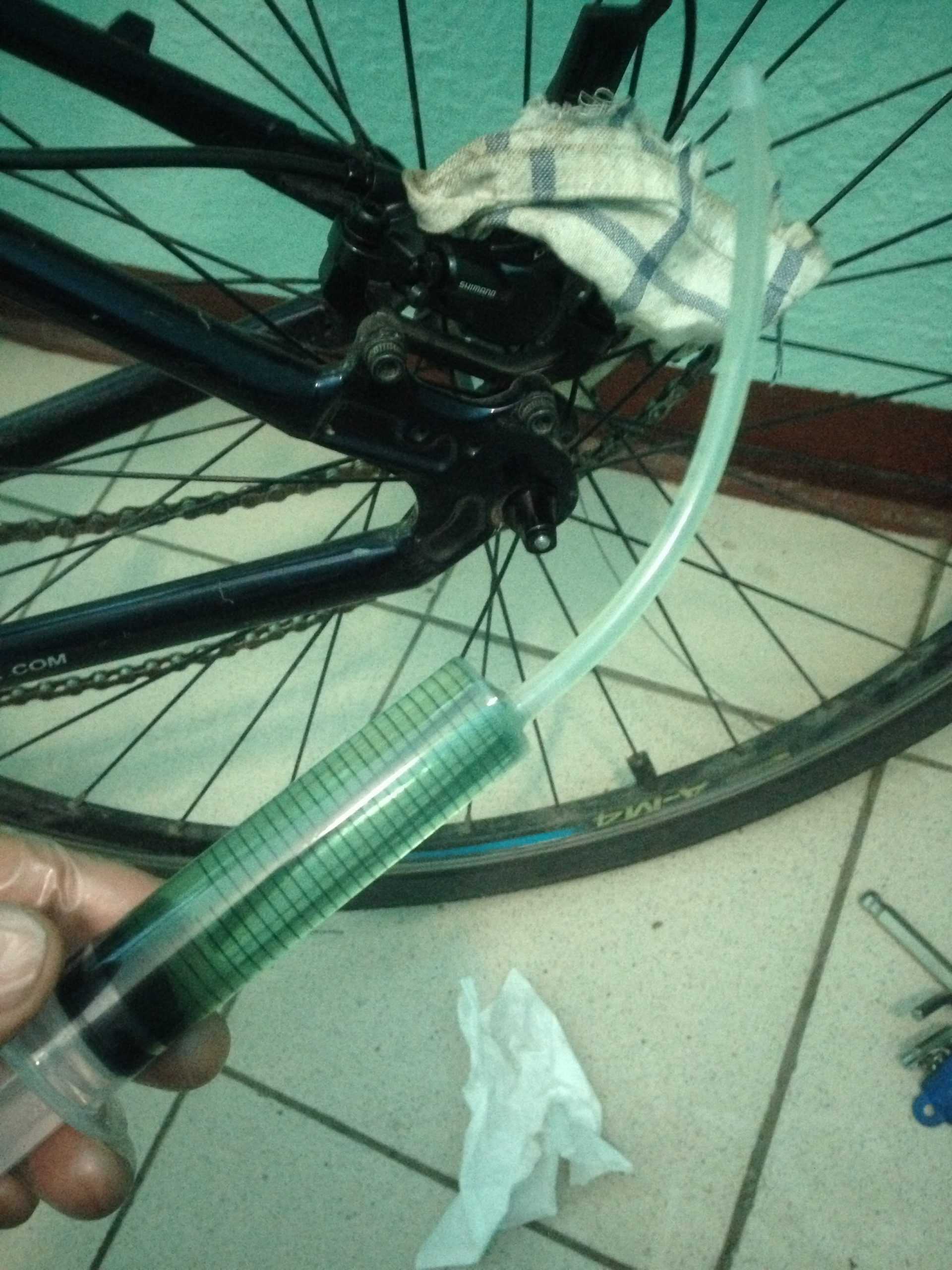

В первый шприц набираем жидкость для прокачки тормозовВторой шприц вставляем в специальное отверстие в ручкеШприц необходимо аккуратно накрутить по резьбе, чтобы он плотно сиделОткручиваем входной ниппель на тормозной машинке, чтобы жидкость из первого шприца потекла в гидравлическую системуВо время прокачки следует простучать пальцами по всей гидролинии, что позволит избавиться от образовавшихся пузырьков воздухаДавим до тех пор, пока в первом шприце не останется немного масла

Регулировка и настройка гидравлических тормозов на велосипеде.

https://youtube.com/watch?v=MpQrJoYGYps

Для регулировки дисковых тормозов можно использовать лист белой бумаги. Требует поставить ее за диск и это даст возможность настроить зазор между резиновой основной колодки и самым диском. В качестве инструмента можно взять шестигранники на 4 мм и 5 мм, линейку, крестовую отвертку. Проделываем все начальные действие, как указано на примере с механическими дисковыми тормозами и прокручиваем винты до тех пор, пока вы не почувствуете, что уже они не поддаются зажиму.
На всех велосипедах с использованием такой тормозной системы диски немного искривлены и во время езды будет слышно трение. Избежать это можно при помощи разводного ключа, то есть требуется им немного выгибать основу диска с целью добиться абсолютной ровности. Но после долго катания на байке, они снова деформируются. Проверяем расположение самого адаптера и снова подтягиваем болты. Если сама машинка немного смещена в сторону, тогда необходимо их ослабить и подставить белый лист бумаги. Оцениваем зазор между колодками и диском и затягиваем болты обратно.

Как прокачать гидравлические тормоза на велосипеде – видео.

Пошаговая инструкция:

• прокачка системы дисковых тормозов начинается с раскручивания главного цилиндра, и после установки его в горизонтальном положении;
• снимаем крышку с самого цилиндра (в большинстве случаев для крепления используются винты с крестообразными пазами);
• прогоняем тормозную жидкость на минеральной основе через систему;
• убедитесь в том, чтобы отсутствовали шарики воздуха;
• устанавливаем прибор с жидкостью во входной ниппель (исключайте ее попадание на краску велосипеда, так как в составе могут быть компоненты разъедающие ее);

Настройка переключателей скоростей[править]

Настройка заднего переключателяправить

Регулировочные элементы:

1. Винт крепления троса;
2. Барабан для регулировки натяжения троса;
3. Ограничительный винт регулировки малых передач;
4. Ограничительный винт регулировки больших передач;
5. Винт регулировки натяжителя цепи.

1 и 3 пункты могу отсутствовать на некоторых переключателях

Настройка переднего переключателяправить

Элементы настройки переднего переключателя передач:

1. Болт крепления переключателя передач;
2. Болт крепления управляющего тросика;
3. Ограничительный винт низшей передачи;
4. Ограничительный винт высшей передачи;
5. Натяжение тросика регулируется бобышкой на манетке.

Первичная настройка[править]

Седлоправить

Настройка седла важна для удобной посадки и правильного педалирования. Седло регулируется по высоте, наклону и сдвигу вперёд/назад.

Регулировка по высотеправить

По высоте седло регулируется путём выдвигания подседельного штыря из подседельной трубы рамы. Обычно подседельный штырь фиксируется эксцентриком, что позволяет провести данную настройку без использования инструментов. Для проверки правильности установки высоты седла нужно сесть на велосипед и поставить пятку ноги на педаль, находящуюся в нижнем положении. При этом нога не должна сгибаться в колене

Стоит обратить внимание на насечку на подседельном штыре, обозначающую максимально допустимую высоту подъёма штыря.

Частая ошибка начинающих велосипедистов — езда на низком седле. Это приводит к повышенной нагрузке на коленные суставы. Исключение составляют некоторые экстремальные дисциплины, где седло намеренно устанавливается низко (велотриал, даунхил и т.п.).

Регулирование седла по наклону и сдвигу вперёд/назадправить

Эта настройка производится с помощью ключей. Механизмы крепления седла к подседельному штырю могут различаться. Чаще всего седло устанавливается так, что бы нос седла находился на одном уровне с задней частью, а в продольном направлении оно было расположено в среднем положении.

Прочие неисправности

Плохое качество торможения не всегда можно исправить с помощью регулировки тормозов. Встречаются неисправности, требующие иных действий.

Выравнивание диска

Случаются ситуации, когда регулировка тормозов не приводит к положительным результатам. Такое может случаться, если тормозной диск деформирован. Выпрямить его самостоятельно не составит большого труда. Для этого его необходимо снять с велосипеда и положить на ровную поверхность. Далее, с помощью разводного ключа, следует отгибать диск в сторону, противоположную изгибу. Все действия нужно проводить аккуратно, постоянно проверяя работу.

Если деформация диска не слишком сильная, его можно не снимать и регулировать прямо на велосипеде. При этом нужно помнить, что все инструменты должны быть абсолютно чистыми. По возможности их желательно обезжирить.

Потеря мощности

В некоторых случаях дисковые тормоза не требуется регулировать, они начинают хуже работать по другим причинам:

• Стирание тормозных колодок. Для начала нужно проверить, на месте ли они и, при необходимости, заменить на новые.
• Попадание на колодки смазочной жидкости. Следует протереть колодки бензином или специальным обезжиривающим средством.

Дисковые тормоза на велосипеде отличаются высоким качеством и не требуют тщательного ухода. Все мероприятия по настройке и контролю можно осуществлять самостоятельно. Тем не менее рекомендуется хотя бы раз в год проверять тормозную систему у специалистов.

Диагностика системы тормозов

Как и в случае с человеческим организмом, функционирующим как целостный механизм, перед устранением проблем с тормозами на велосипеде следует провести диагностику, чтобы определить степень их повреждения. Ведь если стерта колодка, от чего воздействие на диск становится значительно хуже, а эффекта остановки (должной) нет, то нужно заменить лишь ее, а не систему в целом. Итак, ниже приведен ряд диагностических мероприятий, необходимых для выявления причин «недуга» вашего велосипеда:

1. Одной из причин неправильной работы тормозной системы может послужить деформация ротора. Поэтому снять его – первоочередная задача. Когда вы раскрутите фиксаторы, и снимите ротор, его необходимо положить на ровную поверхность, например зеркало. Внимательно осмотрите, насколько плотно и равномерно ротор прилегает к нему, а если заметите неровности – значит, их необходимо исправить.
2. Демонтируем тормозные колодки, чтобы провести визуальный осмотр на предмет повреждений. Это действие происходит следующим образом: найдите на калипере расширение, а затем проворачивайте колодки до момента их снятия. Визуально определить износ их поверхности не составит труда. Так, на рисунке №4 видно, что колодка справа уже изношена полностью и требует незамедлительной замены

3. Рисунок №4: определение износа колодок

Следующие «кандидаты на тщательный осмотр» это тросики и рубашки. Этот пункт подходит для тех видов транспорта, где используется механика. Проверить тросик необходимо на предмет надрывов волокон, деформаций и так далее. Что же касается рубашек – помните, что их функция состоит в защите от негативных факторов (скопление пыли, попадания влаги) тросика. А потому, трещины или разрывы здесь попросту не должны присутствовать. Оба элемента необходимо смазать перед установкой/заменой.
Для гидравлики тоже есть исключительно присущий такому типу системы тест – состояние гидролинии на предмет утечек

Важно понимать то, что при наличии протечек в гидравлике попросту может не оказываться должного давления на колодки, что выводит систему из строя автоматически. Вполне вероятны повреждения на гидролинии, которые выявляются при визуальном осмотре

Причем вовсе неважно сильное это повреждение, или же незначительное. Проверить необходимо и место стыка гидролинии, калипера и мастер-цилиндра. От ручки тормозов до поршня проходит шток – еще одно потенциальное место, откуда может стравливаться жидкость при повреждениях механического типа (на манжетах). После демонтажа тормозных колодок, необходимо провести проверку на предмет утечки на самом калипере.
Ротатор, как и сами колодки могут загрязняться в процессе эксплуатации велосипеда. Здесь скапливается и масло, и пыль, образуя твердые наслоения, мешающие работе системы. Проводить настройку тормозов, не очистив ротор и колодки от грязи – ошибочно. Сделать очистку можно при помощи наждачной бумаги, мелкозернистой. Но для этого понадобиться демонтировать обе детали, чтобы очистка была произведена максимально эффективно.
Финал – регулировка колеса. Оно не должно быть как-либо перекошено в сторону. Проверить это можно просто выставив велосипед на ровной поверхности, и произведя визуальный осмотр. Если колесо наклонено в сторону, его необходимо выровнять (ослабляем эксцентрик, затем регулируем колесо).

Комплекс таких мероприятий обязателен. Все это проводиться достаточно быстро, если у вас имеются все необходимые инструменты (отвертка, ключи). Далее переходим непосредственно к процессам регулировки и установки тормозов.

Проверка реакции колодок

При спущенном рычаге тормоза зазор между колодками и диском не должен превышать 2 мм с обеих сторон.

Чтобы проверить необходимость регулировки надо повращать барабан тормоза по часовой стрелке при нажатом и свободном рычаге.

Перед тем как заменить тормозной трос на велосипеде следует проверить работу колодок:

1. Колодки плотно контактируют с диском (ободом) – регулировка не требуется, тормозной проводник в нормальном натяжении.
2. Колодки не достают до диска – длина троса укорачивается до требуемого уровня.

При нажиме на рычаг колодки должны плотно контактировать с диском или ободом и останавливать вращение.

Тормозной трос должен быть отрегулирован так, чтобы при отпущенном рычаге колесо свободно вращалось и не цепляло колодки.
При нажатом рычаге расположение тормозных колодок не должно превышать 2 мм, а рычаг упираться в ручку руля.

Если рычаг разбалансирован и упирается в ручку – необходимо натянуть трос.

Регулировка дисковых гидравлических тормозов

В большинстве случаев гидравлический тормоз обладает функцией автоматической подстройки колодок. Но бывают ситуации когда необходимо произвести настройку тормозов вручную.

Принцип настройки гидравлических дисковых тормозов достаточно прост и для этого понадобится только набор шестигранников.

Что же необходимо сделать:

1. разжать два фиксирующих болта, которые удерживают калипер;
2. прижать плотно калипер к вилке и выжать тормозную ручку на руле до упора;
3. удерживая её закрепить болты на калипере в положении закрытого тормоза.

Это позволит обхватить тормозной диск колодками равномерно с двух сторон и отрегулировать тормозной модуль.

Если же было произведено техническое обслуживание некоторых элементов системы или замена их на новые, то для регулировки необходимо нажать ручку управления около 20 раз. Это даст возможность выставить колодки относительно ротора в рабочее положение.

При настройке могут возникнуть определённые проблемы, чаще всего — это проседание тормозной ручки. Нормализовать её положение можно путём прокачки системы (в том случае если есть воздушные пузырьки), если же проблема в протечках тормозной жидкости, то необходимо произвести замену гидролинии.

Как отрегулировать дисковые механические тормоза на горном велосипеде

Механика постепенно уходит в историю. Сейчас ее еще можно увидеть в бюджетной линейке российских Stels, Forward и Stern. Учитывая цену, о принадлежности деталей тормозной системы к таким мировым брендам, как Shimano и Sram, говорить не приходится. Обычно это какой-то noname комплект, который имеет минимум настроек.

Еще один гвоздь в списке недостатков механических дисковых тормозов – они чаще нуждаются в регулировке. Все потому, что одна из колодок неподвижна. По мере ее стирания расстояние между ней и диском автоматически увеличивается. Между тем колебания значений этого зазора должны быть незначительными, иначе фрикционные накладки будут неравномерно изнашиваться + страдает качество замедления.

Проверка готовности системы к регулировке

Итак, сперва необходимо убедиться, что:

• Адаптер, к которому крепится калипер, хорошо закреплён на раме или вилке (болты плотно затянуты).
• Уже проверенный ротор надёжно зафиксирован винтами на втулке.
• Колесо установлено на велосипед, эксцентрик/гайки затянуты.
• Барашек регулировки натяжения троса выкручен не более чем на 1,5 оборота (находится рядом с ручкой или суппортом).
• Трос закреплен на подвижном рычаге машинки.

Работа с калипером

Регулировка механических дисковых тормозов на горном велосипеде выполняется в два этапа: наладка калипера и поднастройка тормозной рукоятки. Отрегулировать суппорт – значит выставить колодки симметрично относительно диска, при этом зазоры должны быть минимальными.

В настройке калипера важно соблюдать последовательность действий:

• Отцентрировать машинку. Ослабьте болты крепления суппорта к переходнику и, двигая калипер, отыщите такое его положение, при котором колодки будут равноудалены от диска и полностью параллельны ему. Отцентрировав машинку, притяните ее к переходнику, соблюдая правило равномерной затяжки: вращайте один болт на ¼ оборота, затем другой также на ¼, и снова повторяйте описанную процедуру с первым и вторым крепежом.
• Выставить зазор между неподвижной колодкой и диском. На калипере механического дискового тормоза любого класса есть болт или регулировочное колесо, позволяющее приближать/удалять неподвижную колодку от диска. Здесь стоит задача воспользоваться этой регулировкой, чтобы приблизить колодку максимально близко к ротору, соблюдая зазор. Проще всего сделать это так: придвинуть фрикционную накладку вплотную к диску, но так, чтобы она не изгибала его, и немного отпустить болт для получения небольшого зазора.

Совет. Настройте зазор так, чтобы на середине хода тормозной ручки фрикционные накладки плотно прихватывали диск. Для этого потребуется корректировать натяжение троса с помощью барашка и положение неподвижной колодки (чтобы соблюдать симметрию относительно ротора).

К сведению. Центровку калипера можно пропустить, если эта операция была выполнена ранее, а колесо не снималось.

Настройка хода тормозной ручки

Эта наладка позволяет настроить положение рукоятки в момент схватывания тормоза. Конкретных рекомендаций по этому поводу нет. Кому-то удобнее, чтобы велосипед тормозил при малейшем нажатии на ручку, кому-то больше нравится наличие небольшого холостого хода и мертвая хватка в середине пути рычага.

Выполняется данная настройка с помощью винта, расположенного в корпусе тормозной ручки. Финишная доводка резкости схватывания тормоза производится барашком натяжения троса.

Внимание! После завершения всех регулировок проверьте, равноудалены ли колодки от ротора. Вполне возможно, что придется подрегулировать неподвижную фрикционную накладку

Как ослабить дисковый тормоз на велосипеде

Достаточно вкрутить барабан натяжения троса на определенное количество оборотов. Если его хода недостаточно – открутить гайку крепления тросика к калиперу, и послабить его натяжение. Вариант «так себе» – выкрутить болт регулировки положения ручки.

Как сделать, чтобы тормоза хорошо тормозили

Используйте качественные колодки и своевременно центруйте калипер относительно ротора, чтобы диск изгибался как можно меньше.

Проверяем натяжение троса

Недостаточное натяжение троса характеризуется положением тормозной ручки, в котором начинает происходить торможение. Проверить это можно на ходу, либо подняв колесо, раскрутить его и нажать на тормоз. Чем раньше при нажатии будет останавливаться колеса – тем быстрее велосипед сможет остановиться.

Если при торможении получается без особых усилий нажать тормозную ручку более чем на половину расстояния до руля, необходимо подтянуть тормозной трос. Небольшое натяжение троса можно дотянуть на тормозной ручке с помощью фигурного болта.

Если ручка легко нажимается вплоть до руля, необходимо натянуть трос со стороны самих тормозов. Трос крепится на тормозе с помощью специального винта. Чтобы натянуть трос, необходимо этот винт открутить, натянуть трос с помощью пассатижей, и зафиксировать его, сильно затянув регулировочный винт. Как правило, при фиксации троса остается небольшой хвост, который не должен быть слишком длинным. Чтобы исключить попадание троса в колеса или другие системы велосипеда, лишнюю часть троса необходимо накрутить, либо обрезать, оставив небольшой запас, не превышающий нескольких сантиметров.
