Проверка и настройка тормозов на велосипеде

Как проверить и отрегулировать тормоза на велосипеде?

Настройка v brake ободных тормозов

Ободные тормоза распространены благодаря своей технике четкой остановки. Тормозные колодки располагают так, чтобы они были напротив, параллельно с ними закрепляют колесо, а между — обод.

Нажатие на ручку отправляет сигнал на рычаги, которые отвечают за работу колодок. Таким образом колодки подходят к колесу и останавливают велосипед.

Слаженная работа требует, чтобы трос всегда был целым, без повреждений. Если задето волокно, трос немедленно следует сменить. Поэтому, осмотр частей велосипеда нужно проводить регулярно для своевременной диагностики.

Правильная работа тросика заключается в свободном перемещении в рубашке. Качество сборки ободных тормозов определяется степенью прижатия колодки к ободу.

Этот момент следует регулировать при помощи крепежа. Для этого следует ослабить закрепленные колодки, чтобы их с легкостью двигать руками. Поместить её параллельно ободу, но следует помнить, что не допускается касание колодки с покрышкой.

Если применяются мягкие колодки из резины, закреплять их нужно так, чтобы передняя сторона находилась ближе к ободу на 1 мм, чем задняя. Для точной настройки, под заднюю часть помещают прокладку. Такая операция необходима для того, чтобы составляющие не подвергались быстрому износу.

Если колодки на жесткой основе, устанавливают их строго параллельно ободу. После того, как колодки установлены, следует надавить на тормозной рычаг и настроить гайки.

Отметим! Затем проводят осмотр тормозной установки в целом. Рычаги обязаны работать одинаково, корректировать их можно винтами у основания.

Как настроить дисковые механические тормоза?

  1. Подготовительные мероприятия. Следует проверить, что адаптер надежно закреплен к раме или вилке. Ротор должен стоять ровно, а колесо надежно держаться в раме или вилке.
  2. Центрирование калипера. Убедившись в правильном положении всех составляющих, следует расположить калипер по центру диска. Делается это путем ослабления болтов на калипере и переходнике. Ротор подгоняют к центру, для того, чтобы колодки стирались равномерно с обеих сторон. После этого, калипер фиксируют.
  3. К неподвижной колодке настраивается зазор. Для этого при помощи ключа нужно подвинуть колодку к поверхности ротора.
  4. Устанавливается зазор к подвижной колодке. Для этого нужно ослабить болт, который фиксирует трос. Таким образом, появляется возможность передвигать колодку на необходимое место.
  5. Плоскогубцами натягивают трос и закручивают болт для дальнейшей фиксации.
  6. Настройка ручки. Крутилка на ручке позволяет выставить подходящее расстояние от грипсы до руля.
  7. Проверка. Для того, чтобы проверить работу тормозов, следует прокатиться на местности и посмотреть всё ли устраивает.

Как отрегулировать дисковые гидравлические тормоза?

  1. Понадобится шестигранник 5 мм. Велосипед следует зафиксировать для комфортной работы.
  2. Поворачивая колесо, необходимо послушать, как движется диск. Если он касается колодок, следует уточнить с какой стороны.
  3. Если диск без кривизны, но есть трение, следует снять болты крепежа.
  4. Тормозную ручку следует оставить в зажатом положении, в это же время другой рукой осмотреть и подправить болты калипера.
  5. Проверить, чтобы диск не терся об колодку. После этого, окончательно затянуть все болты.

Бывают случаи, когда не получается настроить тормоза из-за постоянного трения, это означает, что ротор кривой. Для выравнивания понадобится специальный ключ или обычный разводной ключ. Для правильной регулировки, диск должен точно стоять между зажимами ключа.

Полезно знать! При помощи калипера следует наблюдать за изгибом ротора и одновременно настраивать, изгибая в противоположную сторону.Если поршни выходят неравномерно, рекомендуется смазывать их веществом, которое помещают в тормоза. Для этого, снимают калипер и вытаскивают колодки.

Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

  • Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт.

Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

  • для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза.

Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Векторные тормоза («вибрейки»)

«Вибрейки» и «мини-вибрейки» обычно встречаются на горных и гибридных велосипедах. Хотя заменить их довольно просто, с точной регулировкой дело обстоит сложнее – это может занять больше времени. Для этого понадобится пара новых колодок, идентичных старым, и ключ-шестигранник.

Открутите болты крепления колодок. Снимите их вместе с корректирующими шайбами. Желательно, чтобы к новым колодкам прилагалась инструкция по монтажу, так как процесс установки на разных велосипедах может немного отличаться. Впрочем, вы можете разобраться в принципе установки на примере старых колодок. При монтаже новой колодки установите шайбы в правильном порядке. Затем шестигранником неплотно закрутите гайки так, чтобы это позволило свободно отрегулировать тормоза.

Установите колодку в таком положении, чтобы при торможении она не касалась шины и не соскальзывала с края обода. Колодка должна ровно прилегать к ободу, под прямым углом по горизонтальной оси.

Может быть, понадобится сделать что-то вроде «схождения». То есть передний край колодки должен быть несколько ближе к ободу, чем задний. Это поможет избежать скрежета при торможении. Однако не всем «вибрейкам» необходимо схождение. Чтобы определить, требуется ли вашим тормозам схождение, просто прокатитесь на велосипеде и испробуйте их в действии. Для схождения колодок немного надавите на передний край и закрутите болты.

И наконец, затяните гайки. Этот процесс может быть несколько трудоемким, поскольку при затягивании гайки колодка может сдвинуться. Придерживайте ее другой рукой. Проверьте крепление на прочность. Если вы можете повернуть рукой колодку, значит, гайку надо подтянуть плотнее.

При установке новых тормозных колодок, вы, вероятно, будете должны отрегулировать натяжение тросика таким образом, чтобы колесо могло крутиться свободно, не соприкасаясь с колодкой. Как правило, расстояние между ободом и колодкой должно составлять 2-3 мм. Если будет нужна небольшая регулировка, то для этого достаточно подкрутить регулировочный барабан. Для большей подстройки может понадобиться открутить зажимный винт тросика. Регулировку требуется выполнить так, чтобы при нажатии на рычаги тормоза вполсилы сами тормоза были приведены в действие полностью.

Если дальнейшая регулировка необходима, открутите зажимный винт, а затем ослабьте или натяните тросик. Закрутив винт, удостоверьтесь, что колесо вращается и не касается колодки. Также проверьте необходимую реакцию на нажатие на рычаги.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

  • сила воздействия;
  • эффективность;
  • износостойкость;
  • модуляция;
  • требования к обслуживанию;
  • сравнительные особенности.

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.

О горном велосипеде — Как настроить механические дисковые тормоза

Так ли сложно настроить дисковые тормоза самостоятельно или всё же стоит воспользоваться специалистов? Наша статья поможет вам самостоятельно настроить тормоза не хуже, чем это сделает профессиональный веломеханик. Настройка производится по следующим пунктам:

1. Подготовка к настройке 2. Центруем калипер 3. Выставляем зазор к неподвижной колодке 4. Выставляем зазор к подвижной колодке 5. Закручиваем болт фиксации троса 6. Подстройка положения ручки 7. Точная настройка неподвижной тормозной колодки 8. Проверка тормозов.

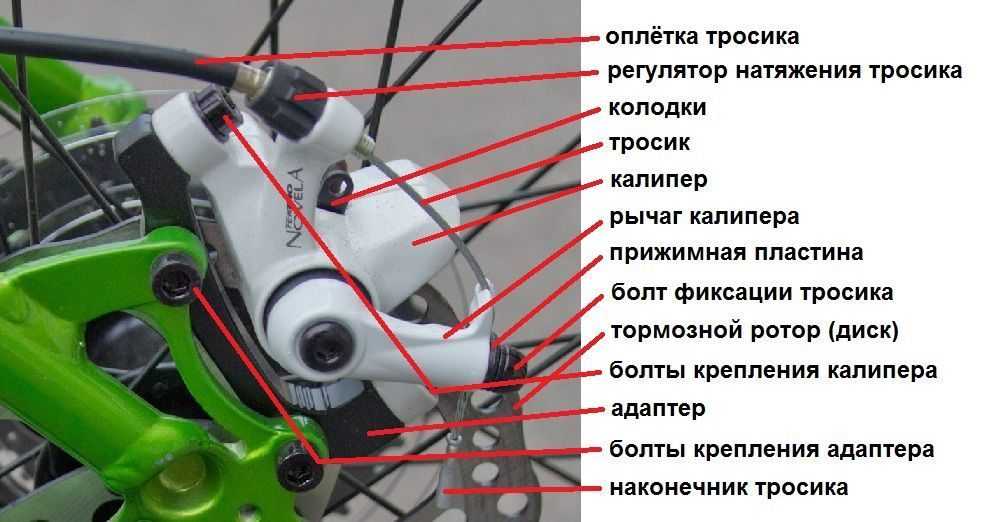

Для начала немного теории Крепление калипера дискового тормоза на раме или вилке бывают двух стандартов, PM или IS. На фото видны принципиальные отличия:

Важно! Ознакомьтесь с инструкцией и уточните какой максимальный размер ротора разрешает устанавливать производитель рамы/вилки.

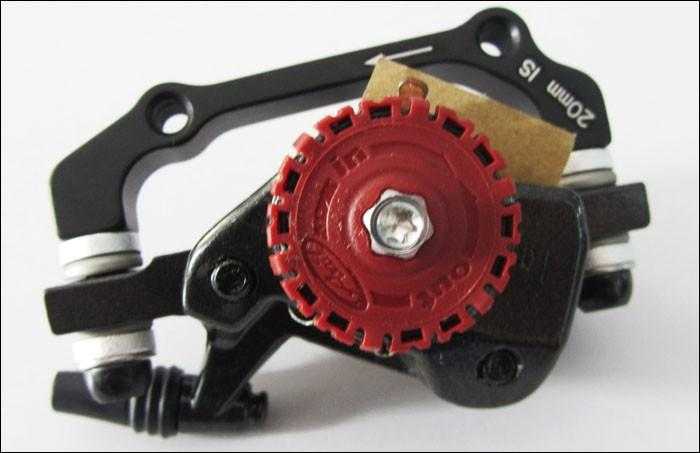

Если такой крутилки на тормозах нет, то обязательно есть регулировочный болт под шестигранник илиTorx(как в случае сBB7)

  1. Подготовка к настройке

Чтобы ваши регулировки не сбились убедитесь в том, что адаптер хорошо прикручен к раме/вилке, ротор ровный и хорошо прикручен к втулке, а колесо надежно закреплено в раме/вилке.

  1. Центруем калипер

После того, как вы убедились в надежности всех соединений первым делом необходимо выставить калипер точно по центру относительно диска. Для этого ослабьте болты крепления калипера к переходнику и отцентруйте ротор относительно сторон калипера. Ротор должен быть точно посередине, тогда колодки будут стираться равномерно. Зафиксируйте калипер.

Важно! Если ваш калипер отцентрирован, то повторять эту процедуру не нужно!

  1. Выставляем зазор к неподвижной колодке

Для того, чтобы выставить зазор к неподвижной колодке тормоза с помощью красной регулировки или ключа Torx приблизьте неподвижную колодку максимально близко к поверхности ротора, но не так, чтобы он изгибался под нагрузкой колодки, а лишь слегка её касался. Вращая регулировку по часовой стрелке, вы приближаете колодку к ротору, а против часовой отдаляете колодку.

  1. Выставляем зазор к подвижной колодке

Сначала ослабьте болт, фиксирующий трос в калипере (выделен зеленым) так, чтобы вы могли руками двигать рычаг приближения колодки и трос вам не мешал. Теперь с помощью вращения по часовой или против часовой стрелки выставьте красную регулировку подвижной колодки так, чтобы рычаг приближения зажимал ротор между колодками где-то в середине своего хода.

Важно! Не во всех механических тормозах есть регулировка положения подвижной колодки. Если её нет, просто выставьте рычаг приближения хода так, чтобы ротор был зажат где-то в середине хода тормозной ручки

  1. Закручиваем болт фиксации троса

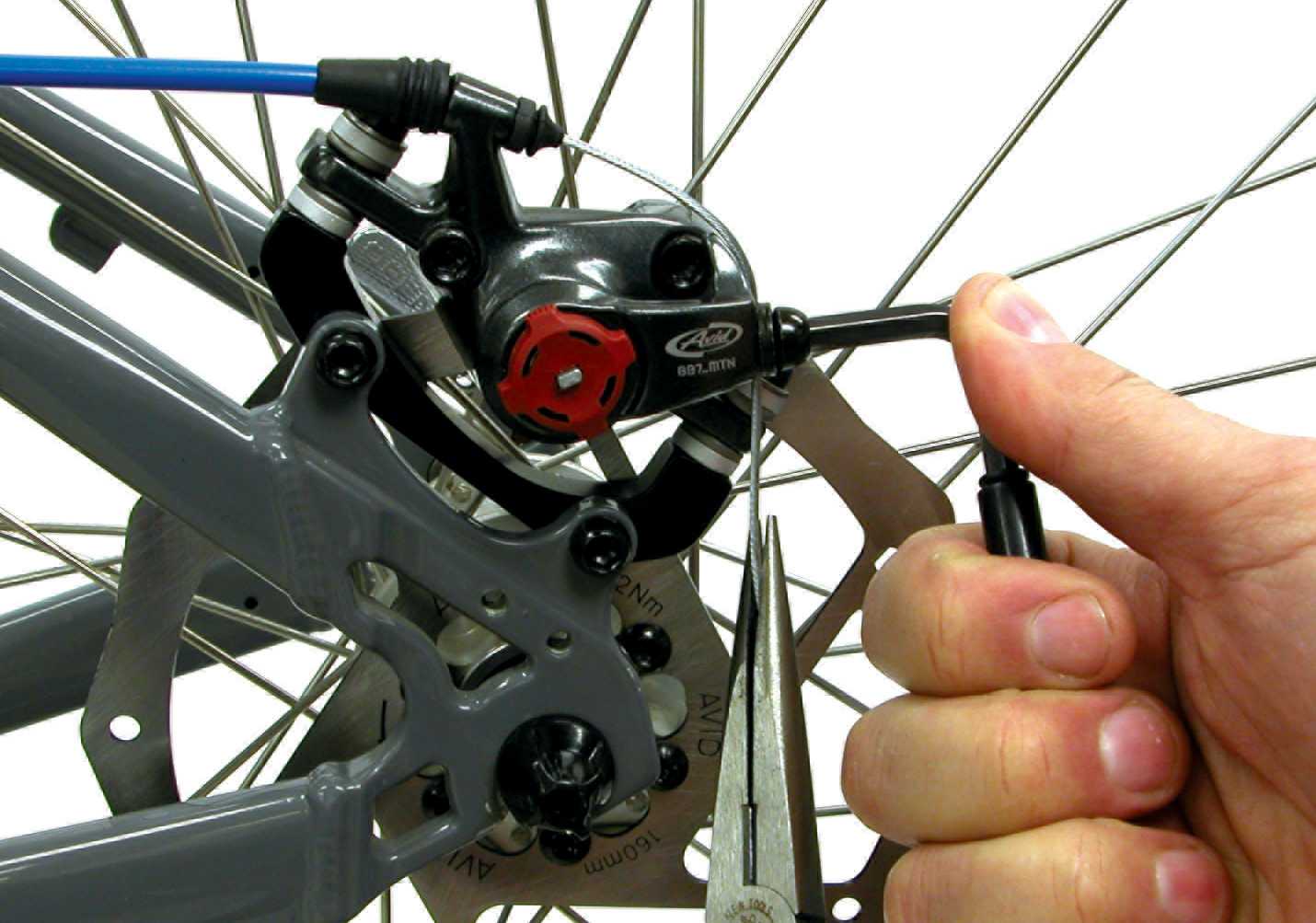

Используя плоскогубцы натяните трос и закрутите болт фиксации троса.

  1. Подстройка положения ручки

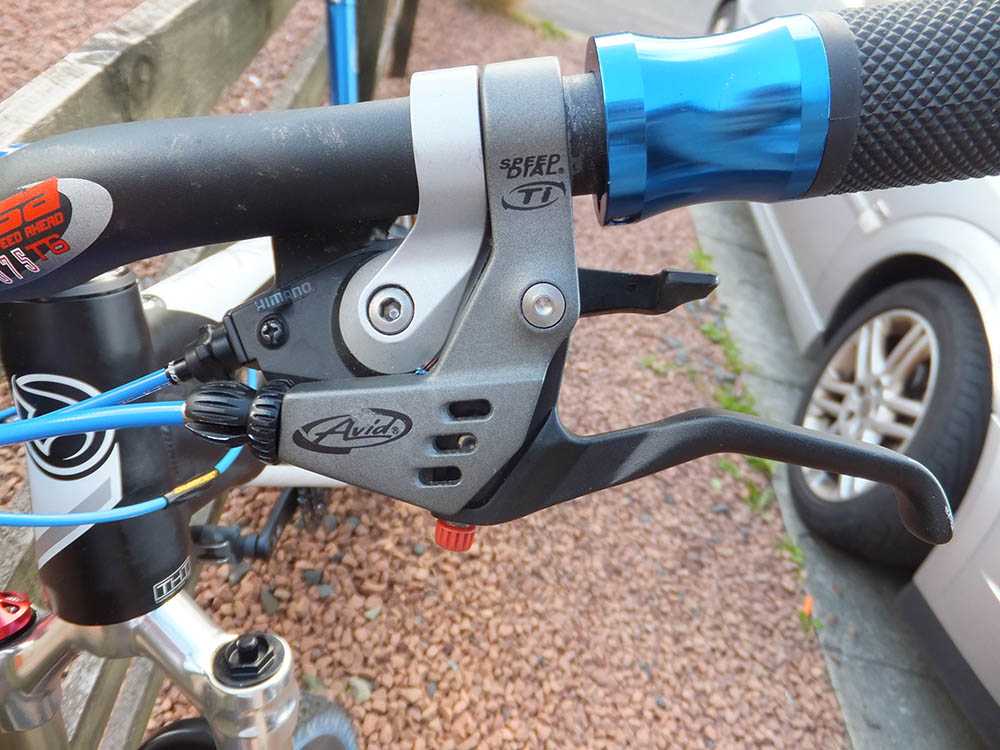

С помощью черной крутилки на тормозной ручке выставьте удобное расстояние от грипсы до руля при котором ваш тормоз будет зажат. Выкручивая крутилку, вы отдаляете тормозную ручку от грипсы в момент схватывания тормоза.


Если вам не удается добиться удобного положения с помощью этой крутилки, стоит перенастроить тормоз используя пункт 5!

  1. Точная настройка неподвижной тормозной колодки

Вернитесь к пункту 3 и открутите регулировку положения неподвижной колодки на пол оборота, чтобы ротор не цеплял её при вращении.

  1. Проверка тормозов

Проверьте, всё ли вас устраивает в торможении. Для этого не стоит лететь на ближайший трейл, можно просто прокатиться прямо рядом с местом настройки тормозов. Если вас всё устраивает, поздравляем, вы справились! Разве это было так сложно?

Регулировка тормозов (V-Brake)

Настройка тормозов подразумевает внимание ко всем деталям: начиная от тормозных ручек и заканчивая тормозными колодками. Первый шаг

Регулируем тормозные ручки

Первый шаг. Регулируем тормозные ручки

Тормозные ручки должны быть расположены так, чтобы до них можно было быстро дотянуться и удобно ими пользоваться. Для того, чтобы отрегулировать положение тормозной ручки ослабьте винт крепления, поставьте ручку так как вам удобно и закрепите ее. Обычно на тормозной ручке есть винт, с помощью которого можно отрегулировать расстояние тормозной ручки до грипсы – подгоните с помощью него положение ручки под себя.

Второй шаг. Положение тормозных колодок

Регулировать положение тормозных колодок проще следующим образом: прижать руками одну из колодок вплотную к ободу, отрегулировать ее положение. Следите чтобы колодка не была слишком низко (край колодки ниже обода), но и не была слишком высоко – колодка задевает за покрышку.

На следующий момент хочу обратить особое внимание, поскольку про него мало где понятно написано. Пока гайка которой закреплена колодка не закручена, колодка имеет три степени свободы: шайбы образуют что-то типа шарового шарнира

(Обращали внимание как там много шайб? Вот для этого они и нужны!). Считается что передний край колодок должен касаться обода чуть раньше чем задний. Поэтому делаем так: под задний конец подкладываем небольшую прокладку (см. рис).

Такое количество шайб нужно чтобы получилось что-то типа шарового шарнира

Вот теперь можно закрутить гайку, которая фиксирует колодку.

Третий шаг. Центрируем положения рычагов

На этом шаге надо закрепить тормозной тросик: чтобы тормозные колодки хоть немного касались ободов если нажать на тормозную ручку. Внизу рычагов есть специальные болты, которые регулируют натяжение пружин, которые прижимают колодки к ободу.

Настраиваем следующим образом: нажимаем на тормоз и смотрим какая из колодок касается раньше. У той, которая коснулась раньше – увеличиваем натяжение пружины (или наоборот, осблабляем с другой стороны). Надо добиться того, чтобы колодки касались обода одновременно.

Четвертый шаг. Регулируем расстояние от колодок до обода

Я считаю что это расстояние должно быть по возможности минимальным. (1-2 мм., если обод ровный). Но тогда тормоза будут работать очень остро – малейшее нажатие приводит к резкому торможению. Поэтому расстояние можно делать чуть больше.

Регулируется расстояние в два шага: сначала за счет винта, которым тросик крепится к тормозам. Потом тонкая настройка на тормозной ручке.

Большая шайба выполняет роль фиксатора: когда она закручена винт регулировки натяжения троса нельзя повернуть.

Проверка и настройка

Не каждая из существующих систем требует регулярный ремонт. Бывает и такое, что тормоза на велосипеде исправно служат многие годы, и не настройка им не нужна. Однако, такое явление — редкость, особенно если у вас механические дисковые тормоза. Если же все сложилось не самым приятным образом, настроить ротор и рычаг можно по следующей схеме:

Первым делом нужно определиться с типом – гидравлические, механические, дисковые или ободные тормоза.
Следующий шаг: поднимается переднее колесо, и прокручивается. Через руль зажимается левая ручка, и, если колесо останавливается медленно, подтягивается трос. Для этого можно использовать специальные жидкости.
Далее поднимаем заднее колесо, и прокручиваем его. Далее заднее колесо проверяется аналогично описанной выше проверке переднего тормоза.
Подтянуть трос можно при помощи фигурных болтов на ручке. В случае, если тормоза гидравлические, подтягиваются болты простым движением руки.
В случае если простые механические действия не помогают, нужно использовать калипер. Он, как своего рода рычаг, поможет подтянуть трос, не повредив работе всей системы. Необходимо найти конец троса (как правило, это не трудно, так как он выступает за границы системы), и затянуть находящийся там болт плоскогубцами.
Далее – тормозные колодки. Их ремонт куда сложнее, чем в случае с тросом. Поэтому забывать об этой детали на велосипеде не стоит. Регулярное использование специальной жидкости поможет избежать большинства возможных пробоин, связанных с перебоями клапанной системы

Если проблему колодок решить одной лишь жидкостью не удается, следует обратить внимание на переднее колесо. Возможно, колодки там неисправны, и их придется заменить

Если проверка переднего тормоза прошла успешно, переходим на заднее колесо: производится проверка и настройка заднего тормоза.

Разные детали на велосипеде проверяются и настраиваются по-разному. Для настройки ободных тормозов используются одни колодки, для дисковых – другие. Для дисковых тормозов одни вращающиеся части, для ободных – другие. На этом отличия не заканчиваются, и, посмотрев на весь велосипед «через руль», давайте рассмотрим каждый тип в отдельности.

Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

Регулировка ободных тормозов (V-brake)

Наиболее распространенная система торможения с использованием ободных тормозов называется v-brake. Другие системы работают по такому же принципу, различия будут исключительно конструктивные, и достаточно незначительные. Поэтому описанный ниже подход подойдет для всех систем ободных тормозов.

Со статьей читают

Как убрать восьмерку на колесе велосипеда

закрыть
открыть
x

Регулировкой v-brake системы необходимо добиться минимального зазора между колодкой и ободом. Колодки необходимо выставить симметрично, и установить параллельно ободу.
Порядок действий при этом следующий:

  • Сначала колодки необходимо установить параллельно ободу. Для этого ослабляется гайка с шестигранником, отвечающая за фиксацию колодок. Чтобы понять каким образом необходимо установить колодку, следует нажать на тормоз, и увидеть, как незафиксированная колодка соприкасается с ободом, затем, отпустив тормоз, приступить к настройке. Регулировка позволяет выставить колодки на нужной высоте и развернуть их на необходимый угол, что позволит добиться наилучшего положения для эффективного торможения.
  • Правильно установив колодки относительно обода, необходимо отрегулировать зазор. Расстояние до обода должно быть минимальным, чтобы при малейшем усилии на ручку тормоза уже осуществлялось торможение. При этом необходимо проверить, чтобы зазор не был слишком маленьким, и колодки не стирались при обычной езде. При вращении колеса, без правильной натяжки спиц колесо будет вращаться с небольшой восьмеркой, поэтому зачастую настройка зазора довольно тонкая процедура.
  • Последний этап настройки – это проверка регулировки тормоза. Сначала проверка осуществляется на поднятом колесе, затем необходимо опробовать их на ходу. Если не слышно никаких посторонних шумов, при торможении положении ручки не превышает половины ее хода до руля, значит, все работы по регулировке тормозов были выполнены правильно.

Проверяем натяжение троса

Недостаточное натяжение троса характеризуется положением тормозной ручки, в котором начинает происходить торможение. Проверить это можно на ходу, либо подняв колесо, раскрутить его и нажать на тормоз. Чем раньше при нажатии будет останавливаться колеса – тем быстрее велосипед сможет остановиться.

Если при торможении получается без особых усилий нажать тормозную ручку более чем на половину расстояния до руля, необходимо подтянуть тормозной трос. Небольшое натяжение троса можно дотянуть на тормозной ручке с помощью фигурного болта.

Если ручка легко нажимается вплоть до руля, необходимо натянуть трос со стороны самих тормозов. Трос крепится на тормозе с помощью специального винта. Чтобы натянуть трос, необходимо этот винт открутить, натянуть трос с помощью пассатижей, и зафиксировать его, сильно затянув регулировочный винт. Как правило, при фиксации троса остается небольшой хвост, который не должен быть слишком длинным. Чтобы исключить попадание троса в колеса или другие системы велосипеда, лишнюю часть троса необходимо накрутить, либо обрезать, оставив небольшой запас, не превышающий нескольких сантиметров.

Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же
