Настройка v-brake, дисковые тормоза или ободные

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

клещевые;
кантилеверы;
V-brake (векторные механические);
с гидравлическим приводом.

Схематичное изображение ободных тормозов

Клещевые тормоза – ранее популярные модификации, сейчас на рынке встречаются редко. Являются классической моделью ободного тормоза с закреплением к вилке или перьям рамы велосипеда. Особенности конструкции и принцип работы:

Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Рычаги имеют единую ось вращения и движутся навстречу друг другу как клешни пассатижей. Отсюда и название – клещевые. Преимущества – легкость монтажа, простая настройка. Минусы – слабое тормозное усилие, низкая модуляция, высокая истираемость колодок, требуют частой отладки. Устанавливаются на шоссейно-гоночных байках и дополнительно как передний ободной тормоз на дорожных моделях.

Клещ на переднем колесе шоссейника

Ко второму типу исчезающих тормозов относятся кантилеверы. Принцип их работы заключается в раздвижке рычагов под действием натянутого поводка. Принцип работы кантилеверного тормоза:

Через главный трос усилие передается на перемычку.
Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
Поводок соединяет оба рычага, которые жестко закреплены на раме.
За счет сближения рычагов колодки приближаются к ободу.

Кантилеверы устойчивы к грязи, не задевают покрышку и легко устанавливаются. К существенным недостаткам относятся:

снижение тормозной силы по мере вытягивания поводка;
требуется создать высокое усилие для полной остановки велосипеда;
сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

Кантилевер с верхней тягой также можно ставить на переднее колесо как дополнительный

V-brake – распространенный тип ободных тормозов на скоростных велосипедах. По сравнению с кантилеверами, обладает более высокой точностью и долговечностью колодок. Также их легко снять и отремонтировать самостоятельно.

По конструкции векторы частично схожи с кантилеверами: с помощью болтов рычаги переднего тормоза крепятся на вилке, заднего – на верхних перьях. Между собой ножки связаны стягивающим тросом. Приводной трос подведен к одной стороне, но благодаря прямой форме «стяжки» усилия одинаково передаются на оба рычага.

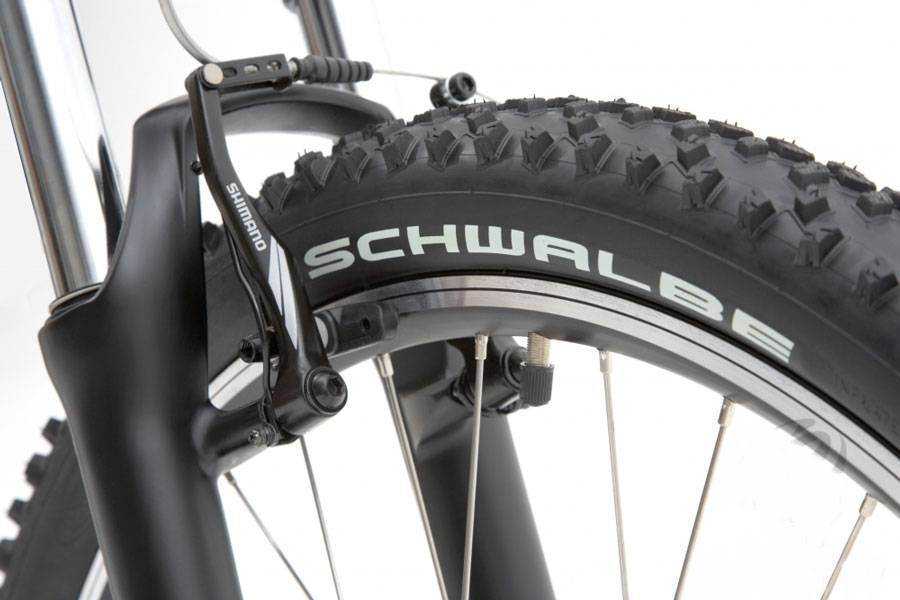

V-brake популярны на МТБ

Гидравлические велосипедные ободные тормоза – более совершенная модель механического аналога. Система привода состоит из управляющего цилиндра, гидролинии и силовых цилиндров. Усилия от ручки передаются на главный цилиндр, который через масло воздействует на силовые цилиндры. Те, в свою очередь, сдвигают колодки навстречу друг другу.

Достоинства – высокая сила сжатия и эффективность, отличная модуляция. Недостатки – ухудшение работы при засоре гидролинии, сложный ремонт. Используется подобный тип тормозов для фрирайда и триала.

У тормозов ободного типа малый ход колодок, за счет чего они меньше изнашиваются при эксплуатации. К существенному недостатку такого подхода относится невозможность использоваться на колесах даже с незначительными искривлениями обода. Чувствительные тормоза будут задевать колесо на ходу, что вызовет снижение скорости и повышенный износ колодок.

Настройка гидравлического дискового тормоза

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

Терминология

В данном обзоре будут рассмотрены основные виды тормозных систем. Но для того, чтобы понять присущие им преимущества и недостатки, следует заранее уточнить некоторые термины.

Самым важным критерием работы тормозной системы является ее модуляция. Данный термин отображает способность транспортного средства менять величину тормозного усилия в зависимости от уровня давления на тормозную ручку. Далее идет тормозной путь, который не нуждается в подробном объяснении.

Под эффективностью торможения подразумевается способность работы тормозов в различных погодных условиях (во время снега, дождя, морозов). Уровень надежности — способность тормозной системы работать в тяжелых эксплуатационных условиях. Например, во время походов по горным перевалам, под воздействием запредельных нагрузок, после вымачивания в грязи и так далее.

И последний термин, который будет использоваться при описании тормозных систем — требовательность к обслуживанию. Здесь имеется в виду, насколько часто владельцы двухколесных транспортных средств будут обязаны менять комплектующие, периодически регулировать систему, а также настраивать ее работу.

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

клещевые;
кантилеверы;
V-brake (векторные механические);
с гидравлическим приводом.

Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Через главный трос усилие передается на перемычку.
Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
Поводок соединяет оба рычага, которые жестко закреплены на раме.
За счет сближения рычагов колодки приближаются к ободу.

снижение тормозной силы по мере вытягивания поводка;
требуется создать высокое усилие для полной остановки велосипеда;
сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

Регулировка различных тормозных систем

Регулировка ободных тормозов на brake

Эта система устанавливается на горных моделях, а регулировку осуществляют по аналогии с регулировкой иных ободных тормозов. Заключается отличие только в расположении винтов и болтов. Подход же одинаков, включая дисковые тормоза. Главное, соблюдать правила регулировки:

Обод с колодкой расположены всегда параллельно. Расстояние меду ними не превышает 1 миллиметра, а между собой колодки симметричны.

Регулировка тормозной системы V-Brake

Видео: Настройка тормозов V-Brake

Проводится регулировка в несколько этапов:

начинается регулировка с поиска гайки, применяемой для фиксирования колодок, которую потребуется ослабить, после чего выставить деталь необходимым образом. Надавливая на тормоз, определяют, какая колодка касается обода. Отпустив его, сдвигают колодку, если необходимо. Двигать можно колодку на любой угол, вверх и вниз, поэтому выставить несложно;
дальше, регулировка касается выставления зазора между колодками и ободами (оно одинаково между правой и левой). В зависимости от типа байка оно лежит в диапазоне 1-3 миллиметра. Торможение происходить должно при легком нажатии на ручку и, ни в коем случае, колесо не должно вращаться, когда ручка нажата уже до половины, т.е. торможение не должно наступать при ее нажатии до упора.

В понятия «регулировка тормозов на велосипеде» входит проверка после регулировки. Проверяют это, поднимая поочередно заднее и переднее колеса, а затем, испытывая в «деле», поскольку случается и такое: в воздухе нормально тормозит колесо, но во время езды, еле срабатывает при надавливании на ручку.

Как отрегулировать дисковые тормоза

https://youtube.com/watch?v=upgqenu0BNQ

Видео: Регулировка и настройка дисковых тормозов на велосипеде

Регулировка заключается в подтягивании троса. Но и замена колодок нужна, пока они не стерты полностью. Хотя стираются они медленнее, чем ободные. Гидравлические тормоза настраиваются в процессе износа колодок, самостоятельно. Но и их придется регулировать, для чего предусмотрены специальные вентили.

Изменить относительно диска их положение помогут специальные болты. При подкручивании визуально определяется перемещение колодки. Выставив указанное расстояние, проверяют, не цепляют ли они диск. Поскольку зазор мал, требуется быть внимательным. Обязательно проверяют их в условиях реальных. Убедиться в надежности можно, проехав по ровной трассе.

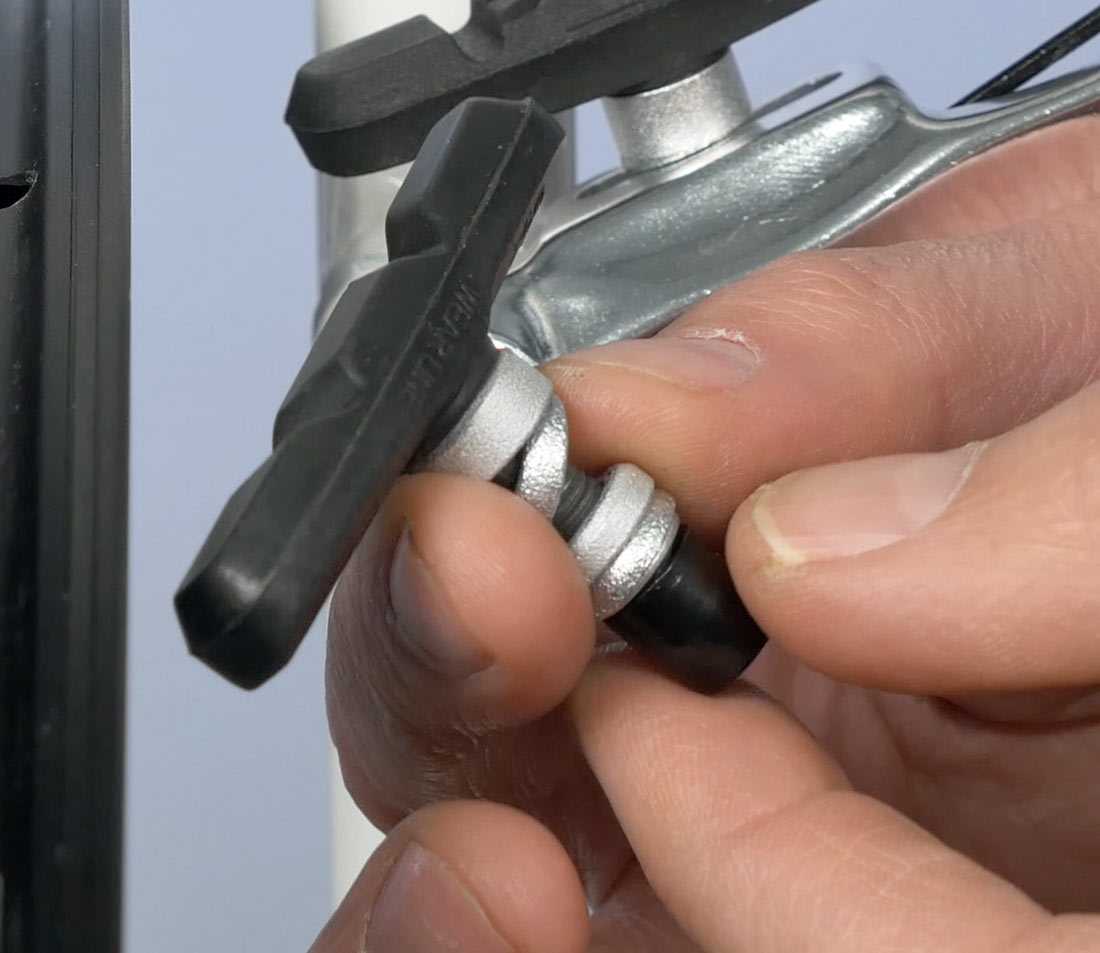

Регулировка колодки

Существует ряд выпуклых и вогнутых шайб, которые создают систему шаровых опор. Это позволяет выполнять выравнивание в нескольких плоскостях, правильно устанавливать колодку к поверхности обода и перемещаться вверх и вниз в тормозном рычаге по высоте. Установка колодок фиксируется одной гайкой на задней стороне тормозной шпильки.

Колодки должны быть установлены на верхнем крае тормозной поверхности обода, но не так высоко, чтобы колодки касались шины. Трос тянет рычаги к ободу по дуге, спускающейся по мере приближения к ободу. Поскольку колодки изнашиваются, они имеют тенденцию двигаться дальше вниз по тормозной поверхности обода.

Под развалом понимается установка колодки таким образом, чтобы передний край колодки ударялся первым, это поможет уменьшить визг во время торможения. Кронштейны суппорта имеют тенденцию играть в шарнирах, и рычаги изгибаются, когда тормоз активен. Это может вызвать скрип в тормозных колодках. Проще всего сначала покататься на велосипеде и проверить, не скрипят ли тормоза.

Если тормоза визжат, ослабьте гайку с помощью шестигранника выдвиньте колодку вперед или назад, если необходимо, чтобы прижать край так, чтобы передняя часть колодки ударила обод первым.

Регулировка колодки

Регулировка задних тормозов на велосипеде

В теоретическом плане все как бы понятно. Три параметра, три действия, и всего один результат – хорошо настроенные тормоза. Еще раз – это в теории. На самом деле новичкам сложно все сделать идеально. Регулировка ободных тормозов на велосипеде – тонкая вещь. Поэтому сначала нужно набраться терпения.

Итак, первый шаг – отрегулировать колодки. Они должны быть направлены параллельно ободу как на заднем колесе, так и на переднем.

Особо не терпеть чирканья данного элемента о покрышку. Пара километров — и резина протрется до дыр. Нежелательно, чтобы колодка также выходила за границы колеса. От этого она быстро стирается, а желательного эффекта (хорошего торможения) нет

Поэтому так важно правильно настроить положение тормозящих колодок. Регулировка механического тормоза на велосипеде начинается с подбора инструментов

Понадобится: шестигранник, отвертка и ключ на 12. Для резиновых зажимов стоит взять только шестигранник. Начинать стоит с того, чтобы зажать ручку тормоза. От этого колодки прижмутся к ободу. Осмотрев положение, сразу можно увидеть, где что не так. Данным инструментом стоит ослабить шайбу. Потом, так же удерживая рычаг тормоза, выровнять резиновый зажим в нужном направлении. То же самое стоит повторить и с другой стороны. Это только первый шаг на пути к идеально настроенному тормозу.

РАЗЛИЧИЕ ПО УРОВНЮ ТОРМОЖЕНИЯ

Если все предыдущие вариации и различия гидравлических тормозов относились к общему конструктиву и имели посредственное (если вообще имели) отношение к качеству и уровню тормозов, то дальше мы рассмотрим различия, влияющие на уровень системы.

СТРУКТУРА РОТОРА

Роторы бывают:

Однослойный – наиболее бюджетный вариант роторов, состоящий из цельного стального диска;
На пауке – состоит из нескольких элементов, скрепленных между собой. Паук (внутренняя часть диска) обычно изготавливается из алюминия, для лучшего рассеивания тепла, выделяемого от трущихся об диск колодок;
Плавающий – тот же ротор на пауке, но крепление паука к тормозной площадке осуществляется по средствам специальной заклепки. Такая система крепления элементов ротора призвана повышать отвод тепла за счёт просвета между скрепляемыми слоями диска.

РАЗМЕР РОТОРА

От диаметра ротора напрямую зависит скорость торможения.

Основные распространенные варианты:

140 мм.
160 мм.
180 мм.
203 мм.

Чем больше диаметр ротора, тем больше его вес, выше стоимость и выше нагрузки на скручивание, передающиеся раме, вилке, спицам колеса велосипеда.

Потому просто взять и поставить на свой велосипед самые большие 203-е диски – нельзя. Есть рекомендации производителей, как рам, так и вилок. Да и особого смысла нет ставить такие лопухи (хоть и выглядящие красиво и агрессивно) на кросс-кантрийный или прогулочный велосипед.

ПО ТИПУ КОЛОДОК

Колодок бывает множество различных, как по материалу изготовления, так и по форм-фактору. Но на силу торможения влияет именно материал трущейся об ротор площадки колодки.

Разновидности, расположенные по нарастающей мощности торможения:

Органические – хорошая модуляция, но относительно слабое трение (слабая мощность торможения);
Полуметаллические – достаточно хорошая модуляция, более высокая мощность торможения;
Металлические – средняя модуляция, высокий уровень фрикционных свойств;
Керамика – наивысшие фрикционные свойства, но крайне дорогие и редко используемые райдерами.

ПО КОЛИЧЕСТВУ ПОРШНЕЙ

Магура представила новые 4х поршневые тормоза

И наконец наиболее дорогостоящая конструктивная вариация – количество поршней. Вариация, которая относится непосредственно к гидравлическому контуру и вносит собой изменения во всю систему распределения усилий.

Для гидравлических тормозов их существует несколько:

2 поршня – по одному с обоих сторон ротора. Классический самый распространенный вариант. Используется на большинстве велосипедов и большинстве велодисциплин. Покрывает категории от самых бюджетных до топовых систем. Мощности двух поршней обычно хватает с головой для большинства райдеров;
4 поршня – по два с каждой стороны ротора. Выбор для нуждающихся в исключительной мощности торможения. Используются в основном в экстремальных видах дисциплин: даунхилл, эндуро, фрирайд

Кроме отменных свойств торможения здесь важно и то, что в этой конфигурации происходит более эффективное тепло отведение. А это важный нюанс для любителей экстремальных спусков, когда и ротор, и калипер раскаляются настолько, что у обычных тормозов теряется эффективность и ручка тормоза может начать просто проваливаться без сжатия колодок;
6 поршней – крайне редкая конструкция и производится в основном братьями китайцами

Кроме устрашающего вида, других преимуществ не имеет.

Установка калипера

V-Brake крепятся к тем же фитингам рамы, что и консольный тормоз. Снаружи этой поверхности должно быть немного смазки, чтобы они могли работать гладко. Рекомендуемая обработка крепящего болта это нанесение фиксатора резьбы средней консистенции. Нанесите резьбовой фиксатор внутри резьбы фитинга.

Тормозные суппорты имеют пружину, которая вставляется в одну из трех возможных креплений рамы / вилки. Самый верхний фитинг обеспечивает большое натяжение пружины. Как правило, выбирают среднее отверстие, так же убедитесь, что обе стороны симметричны и находятся в одном и том же среднем отверстии.

Монтажные болты вкручиваются в каждую сторону. Типичный крутящий момент для монтажных болтов составляет 8 Нм.

Что такое ободный тормоз V-brake

Конструкция такого тормоза чрезвычайно проста и необыкновенно эффективна в действии. Если описывать подетально, то это 2 рычага с резиновыми колодками, крепящиеся на перьях вилки и заднего треугольника, плюс ручка на руле, да трос, передающий усилие на рычаги. Когда велосипедист тормозит, ручкой на руле он задействует трос, и рычаги сходятся. А чтобы рычаги разошлись, в «игру» вступает возвратная пружина.

У данного механизма есть неоспоримые достоинства, которые еще долго «не перебить» дисковым тормозам:

небольшой вес конструкции;
простота регулировки;
почти абсолютная несклонность к поломкам;
ремонтопригодность, если неисправность все-таки случилась;
высокая тормозная мощность;
невысокая цена.

Впрочем, у вибрейков есть и минусы. И достаточно ощутимые:

Зависимость от погодных условий. V-brake нестабильны при плохой погоде. Снижают тормозную мощность вибрейков летящие грязь и влага во время дождя или мокрого снега, обледенение в мороз.
Влияние налипшей/засохшей грязи на качество торможения. Если уж что-то налипло на обод (скажем, земля после поездки по влажному грунту), за эффективность торможения уже никто не поручится.
Неровность обода, как снижающий тормозные способности фактор. У дисков такой проблемы нет, а вот вибрейки, к сожалению, сильно зависят от ровности колесного обода. «Восьмерки» (даже самые незначительные, едва заметные) препятствуют торможению — велосипедисту приходится постоянно разводить рычаги, а это существенно увеличивает свободный ход ручки. В результате тормоз действует «как получится» — срабатывает не сразу, с задержкой.

Таким образом, можно сделать вполне определенный вывод: ободные тормоза V-brake — это высокий уровень останавливающего усилия. Вибрейки, согласно законам физики, вращение велосипедного колеса останавливают гораздо большим рычагом, нежели у тормоза дискового. А вот чувствительность самого торможения, а также контролирование этого процесса получше будет все же у дисковой гидравлики.
