Как поставить дисковые тормоза на велосипед

Как поставить дисковые тормоза с механическим приводом

Механика взамен ободных тормозов – лучшее решение, особенно для бюджетного велосипеда. Ее и поставить просто, и запчасти по сравнению с гидравликой выйдут дешевле. Переход также оправдан искривлением поверхности обода – ви-брейки плохо тормозят при таких условиях и часто расстраиваются. Конечно, кривая поверхность, даже при отсутствии «восьмерок» – это не очень хорошо. Но если втулка позволяет крепить диск, а само колесо за несколько лет хорошо зарекомендовало себя, почему бы не попробовать?

Да и на восьмерках диск намного лучше в торможении

Замена старого изношенного тормоза также не вызовет трудностей: все перед глазами, главное, купить то же самое и установить в нужной последовательности.

Для работы понадобятся:

рычаг, калипер с колодками и переходником (в комплект должны входит болты);
ротор, болты и шайбы для закрепления на втулку;
трос;
кусачки для укорочения троса;
шестигранник (для калипера и тормозного рычага);
хомутики (фиксация троса на раме для ).

Комплект роторных велосипедных тормозов

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

В принципе, это можно сделать, главное условие – винты должны полностью входить в отверстия крепления, иначе диск не будет держаться.

Установка механических тормозов:

1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

4. Прикрутить ротор к втулке колеса на 6 крепежных винтов. Затянуть до упора, равномерно распределить усилия помогут шайбы под болтами.

5. Установить (или настроить) ручку тормоза. С помощью шестигранника зафиксировать положение рычага и приводного троса.

6. Поставить калипер на раму через адаптер. На первом этапе закреплять до упора не нужно, так как придется выставлять его положение под поверхность ротора.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Последний этап правильного монтажа – регулировка калипера относительно поверхности диска. Необходимо выставить положение колодок – оно будет в несколько раз меньше, чем у ободных, и в среднем – 0.3 – 0.4 мм.

На величину зазора между поверхностью и колодками влияет натяжение троса. Его настройка проводится шестигранником со стороны прижимного механизма. Лишнюю длину троса убираем кусачками. Когда колодки выставлены в правильное положение, а тормоза срабатывают на половину сжатия рычага, полностью зафиксировать калипер на болтах.

Итак, после установки и тщательной настройки выкатываем велосипед и проверяем работу системы в реальных условиях.

Какие тормоза на велосипеде лучше: гидравлические или механические

Если строго оценивать вопрос, то поставлен он некорректно. Во-первых, механику вы встретите только на велосипедах до 30 000 рублей. Все, что выше этой психологической отметки, идет с гидравликой.

Во-вторых, бюджетный сегмент отличается экономией на всем, и на тросиковых «дискачах» тоже: китайский noname комплект тормозит даже хуже ретроконструкции V-Brake, но, увы, они на 95% вытеснены. Гидравлическая схема в этой ценовой категории тоже не идеальна, но поскольку, повторимся, вибрейков уже нет, то первенство за ней.

Удобство использования.
Производительность торможения.
Сложность обслуживания в домашних и полевых условиях.
Вес.
Разница в цене, которую мы уже обсудили.

Комфорт

Гораздо приятнее нажимать ручку гидравлического тормоза. Как минимум из-за того, что это можно сделать одним-двумя пальцами без особого перенапряжения. Дешевая механика управляется достаточно туго, и зажимать рукоятку до упора приходится чуть-ли не всей кистью.

Углубляясь в характер ощущений от управления дисковыми тормозными механизмами, уместно поговорить о модуляции.

К сведению. Модуляция – это обратная связь, то есть возможность ощущать через тормозную рукоятку то, насколько плотно прижаты колодки к ротору.

Четырехпоршневая гидравлика на байке класса премиум (свыше 50 000 рублей). Минимальное усилие на ручке (свободное перемещение одним пальцем), максимально прозрачная обратная связь.
Гидравлическая система замедления с двумя поршнями (20 000-50 000 рублей). Управление двумя пальцами, «обратка» присутствует, но недостаточно внятная.
Дешевая механика с одной подвижной колодкой. Пересаживаясь даже с бюджетной гидравлики, ощущается низкий уровень модуляции. По факту ее нет, а есть два положения – тормозит и не тормозит, команду притормозить тросовый привод обработать не способен.

Эффективность

Производительность торможения не зависит от того, как связаны калипер и ручка. Здесь играет роль материал и размер трущихся деталей:

Диаметр ротора.
Габариты колодок.
Материал фрикционных накладок.

Обычно колодки пропорциональны габаритным диаметрам дисков, ходовыми из которых являются всего два:

160 мм – легкое кросс-кантри (лесные тропинки, не затяжные спуски).
185 мм – активная езда по горным дорогам.

Ремонтопригодность

Начать, пожалуй, стоит с объяснения бродящего по велосообществу страха в отношении использования гидравлических тормозов на велосипеде. Суть его в том, что, скажем, в результате падения, поврежденную гидролинию практически невозможно отремонтировать в полевых условиях.

Так это и есть: оборудование для прокачки и тормозную жидкость или минеральное масло возить с собой накладно. Но современные комплекты от Shimano и Avid отличаются высоким качеством и повредить их тяжело. Это раз. Два – в жестких фрирайдовых дисциплинах применяется, как ни странно, гидравлика, хотя падать там положено чуть ли не по определению. Кроме того:

Не каждый возит с собой запасной трос, а это значит, что механический тормоз отремонтировать тоже не получится.
На велосипеде имеется два тормоза и выход из строя сразу обоих – явление очень редкое.

Если на счету каждый грамм, то ваш выбор – гидропривод.

Дисковые тормоза

Дисковые тормоза на велосипед активно набирают популярность. Они весьма распространены и используются практически на всех моделях велотранспорта. Всеобщую любовь они завоевали благодаря простому строению и легкостью использования.

Конструкция дисковых тормозов включает в себя:

диск, который устанавливается на втулке колеса;
суппорт;
тросик (если применяется механический способ торможения);
гидравлическая трубка (при применении гидравлической системы);
суппорт с ручкой.

Преимущества дисковых тормозов

Велосипедисты, которые отдают свое предпочтение дисковым вариантам, могут с уверенностью пользоваться своим любимым транспортным средством.

Сохранность целостности колеса

Резкое и быстрое торможение никак не влияет на обод и колеса в целом – даже при экстренной остановке повредить колесо достаточно сложно.

Независимость от погодных условий

Погода не оказывает никакого влияния на состояние тормозящих элементов – даже в очень сильный дождь замедление транспорта будет происходить без каких-либо проблем.

Надежность и простота обслуживания

Дисковые экземпляры весьма неприхотливы в процессе ремонта и гарантируют высокий срок эксплуатации. Велосипедист может путешествовать на далекие расстояния, не волнуясь о том, что такая важная конструкция может выйти из строя в самый неподходящий момент.

Недостатки дисковых тормозов

Большая нагрузка на спицы колес при торможении тормозное усилие передается через ступицу и спицы на шину.
Сложность при выборе колодок, обусловленная наличием.
Негативно влияют на аэродинамику.
Вся система тяжелее, чем ободная тормозная система.
Более высокая цена.
Раздражающий многих звук при торможении.

Механические дисковые тормоза

Дисковые такого типа весьма похожи по типу действия V-brake – для соединения суппорта и ручки на руле применяется обычной тросик. В данной системе есть лишь один нюанс – со временем происходит небольшое растяжение тросика, из-за чего возникает заедание троса в рубашке. Однако не стоит расстраиваться – такое растяжение легко поддается ремонту в различных условиях. Для этого потребуется минимальный набор инструментов, и сделать это можно даже в походе. Они при этом существенно экономят средства велосипедиста.

Гидравлические дисковые тормоза

Имеют куда больше преимуществ, по сравнению с другими типами систем. Гидравлические имеют высокую модуляцию и эффективность торможения, именно поэтому их чаще всего устанавливают на профессиональных горных велосипедах. Однако у них есть и свои минусы, а именно высокая стоимость и сложность в ремонте. Для того, чтобы отремонтировать такие дисковые тормоза необходимы подходящие условия и опыт в данном деле. И при всем это существенно дороже.

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД САМОМУ

Прежде чем рассматривать вопрос, как установить дисковые тормоза на велосипед, давайте немного разберемся, что из себя представляет дисковая гидравлическая система тормозов.

Как правило, составными частями дискового гидравлического тормоза являются: тормозная ручка, гидролиния, ротор (тормозной диск) калипер (имеющий бачки для тормозной жидкости, под давлением которой, тормозные колодки соприкасаются с ротором), адаптер, посредством которого, калипер крепится к раме велосипеда.

Гидравлические дисковые тормоза имеют значительное преимущество перед механическими в эффективности. Это обусловлено тем, что жидкость в гидролиниях не меняет свою плотность, не сжимается и не деформируется, в отличие от тросика механического тормоза.

Различают открытый и закрытый типы гидравлических тормозов. К недостаткам закрытых, можно отнести потребность в регулировке во время эксплуатации.

Уменьшение или увеличение объема тормозной жидкости, к примеру, от воздействия температуры вызывает потребность регулировать положение тормозных колодок. Также тормозные колодки следует регулировать, когда происходит их частичный износ.

В тормозах открытого типа эта проблема отсутствует. Поскольку их конструкция предусматривает расширительный бачек, заполняемый тормозной жидкостью (находится, как правило, у тормозной ручки). Регулировок такие тормоза в процессе эксплуатации не требуют.

На наличие модуляции (плавность движения ручки в начале хода и мощное сцепление колодок с ротором в конце) влияет количество поршней в калипере.

Когда речь идет о выборе определенной модели, есть смысл посоветоваться с ее обладателем. Ведь для разных стилей катания нужны разные тормозные системы.

Кросскантрийщикам подходят плавные и легкие, в даунхиле или фрирайде – мощные и четко контролируемые, в дертджампинге – с хорошей модуляцией и, при этом, максимально легкие и мощные.

После первой настройки колодки, относительно тормозного диска, сами принимают правильное положение. Но это не касается моделей с одним поршнем. Они требуют регулирования, почти, как и механические. К примеру, Hayes Sole. Даная модель не считается лучшей среди гидравлических тормозов.

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

В тормозную систему нужно залить масло. В тормозах Shimano – минеральное масло. В тормозах Avid, Hayes, Helix – используется тормозная жидкость DOT.
Процесс прокачки тормоза заключается в выдавливании воздуха из гидролиний, цилиндров и тормозных бачков, прогоняя через них масло.
Затем выставляется калипер таким образом, чтобы тормозные колодки не цепляли ротор.
Установка дисковых тормозов на велосипед производиться в такой последовательности:
Закрепим на руле тормозные ручки и отрегулируем их положение с помощью шестигранника;
Устанавливаем ротор на втулку, ставим колесо на место, затягиваем болтами либо эксцентриками;
Крепко прикручиваем переходник, возможно использование фиксатора резьбы;

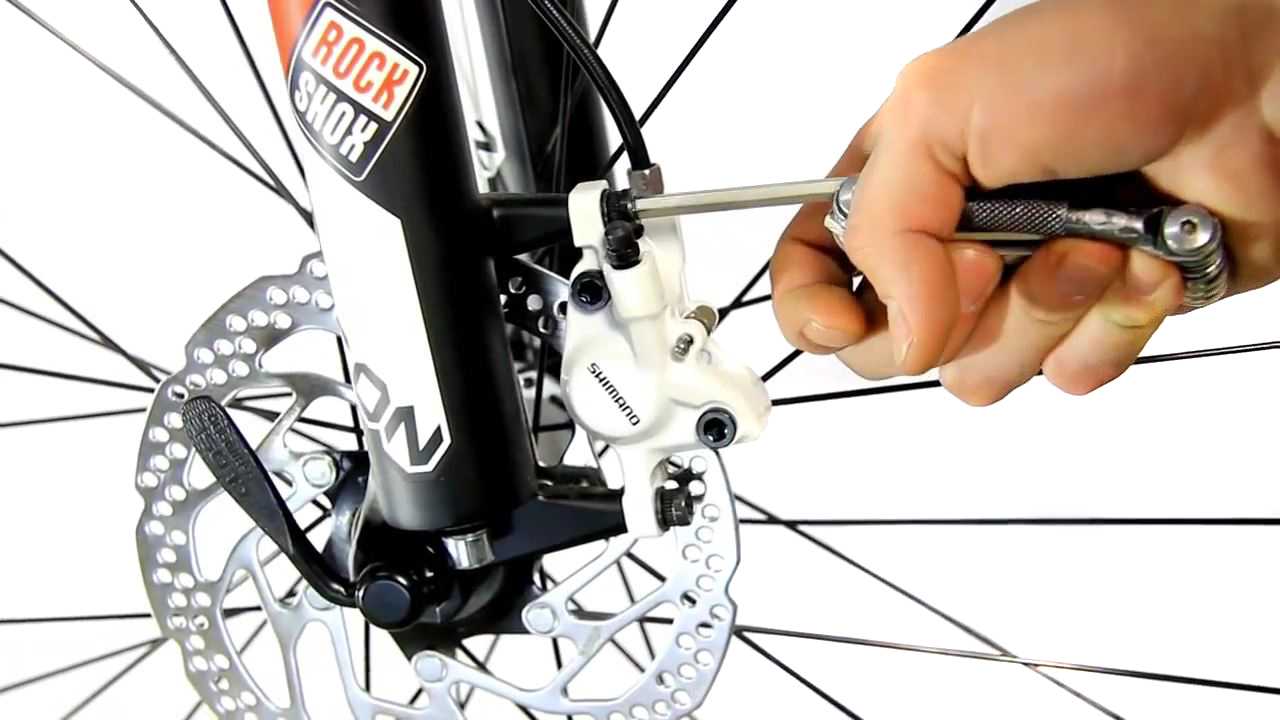

Устанавливаем калипер, но не затягиваем шестигранники, так что бы он «плавал».
Нажав тормозную ручку, проверяем, в равной ли степени выдвигаются тормозные колодки при нажатии.
Зажав тормозной диск колодками, калипер станет на нужное место. Чтобы ему помочь, стоит пытаться крутить колесо вперед-назад.
Попеременно подтягиваем болты. Если болты были сильно ослаблены, придётся еще раз плавно отпустить и резко нажать ручку.
Прижав калипер, нужно раз 15-30 резко понажимать ручку, чтобы подвести колодки к тормозному диску на рабочее расстояние.
При отпущенной ручке, прокручиваем колесо и проверяем, нет ли трения ротора о какую либо из колодок. Если есть, нужно расслабить болты клипера и немного сдвинуть его в сторону трущей колодки.
Затем обратно подтягиваем болты и проверяем, ели есть необходимость, повторяем вышеуказанные действия.

Работа тормозов

Принцип действия дисковой системы прост и интуитивно понятен. После нажатия педали водителем поршень главного тормозного цилиндра перемещается, выбирая все зазоры и оказывая давление на несжимаемую тормозную жидкость. Оно равно в любой точке магистрали, а значит и во всех исполнительных цилиндрах. Равенство площадей поршней в рабочих цилиндрах обеспечивает полную идентичность сил, действующих на тормозные колодки одной оси автомобиля.

Распределение усилий по осям – это тема, разрабатываемая в рамках устройства привода и обеспечивающая тормозной баланс автомобиля. Но на одной оси силы должны быть строго равны, иначе на ровной и однородной поверхности возникнет занос автомобиля. Исключение составляет сознательное управление силами в активных системах тормозов.

Поршни рабочих цилиндров давят на колодки со стороны металлической подложки, а фрикционные накладки со значительной силой прижимаются к дискам. Благодаря нормированному коэффициенту трения, на дисках, а значит и на колёсах, возникает тормозной момент, придающий автомобилю нужное замедление.

Тормозная система требует правильной настройки и эксплуатации.

22 ноября 2013

Тормозная система является, пожалуй, одной из главных составляющих велосипеда и требует правильной настройки и эксплуатации. На сегодняшний день представлено несколько типов тормозов: от, так называемых, v-brake до дисковых гидравлических. Мы рассмотрим настройку дисковой механики на примере обычного горного велосипеда.

Дисковый тормоз работает достаточно легко и понятно: диск из стали крепится в непосредственной близости от спиц в левой части втулки колеса, который при нажатии на тормозную ручку зажимается колодками с двух сторон. От того, как сильно прижаты эти самые колодки, и зависит сила торможения. Тем не менее, это достаточно сложная система, настройка которой требует соответствующих инструментов и навыков. Советуем обратиться к специалистам! (здесь может пойти реклама вашего сервисного центра)

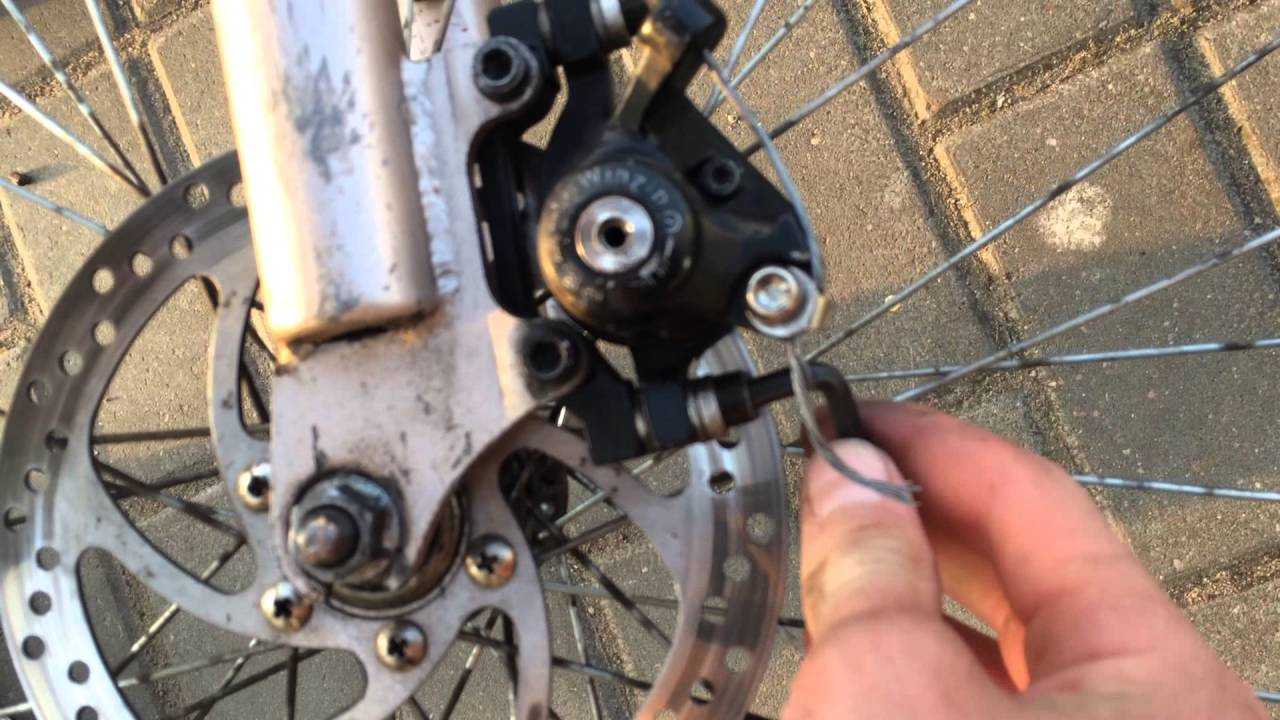

1. Регулировочные винты на тормозной ручке откручиваем до минимума, припуская приводной тросик.

2. Ослабляем два крепежных болта, расположенных в адаптере, что держит тормозную машинку. Основная, «грубая», регулировка происходит при их помощи.

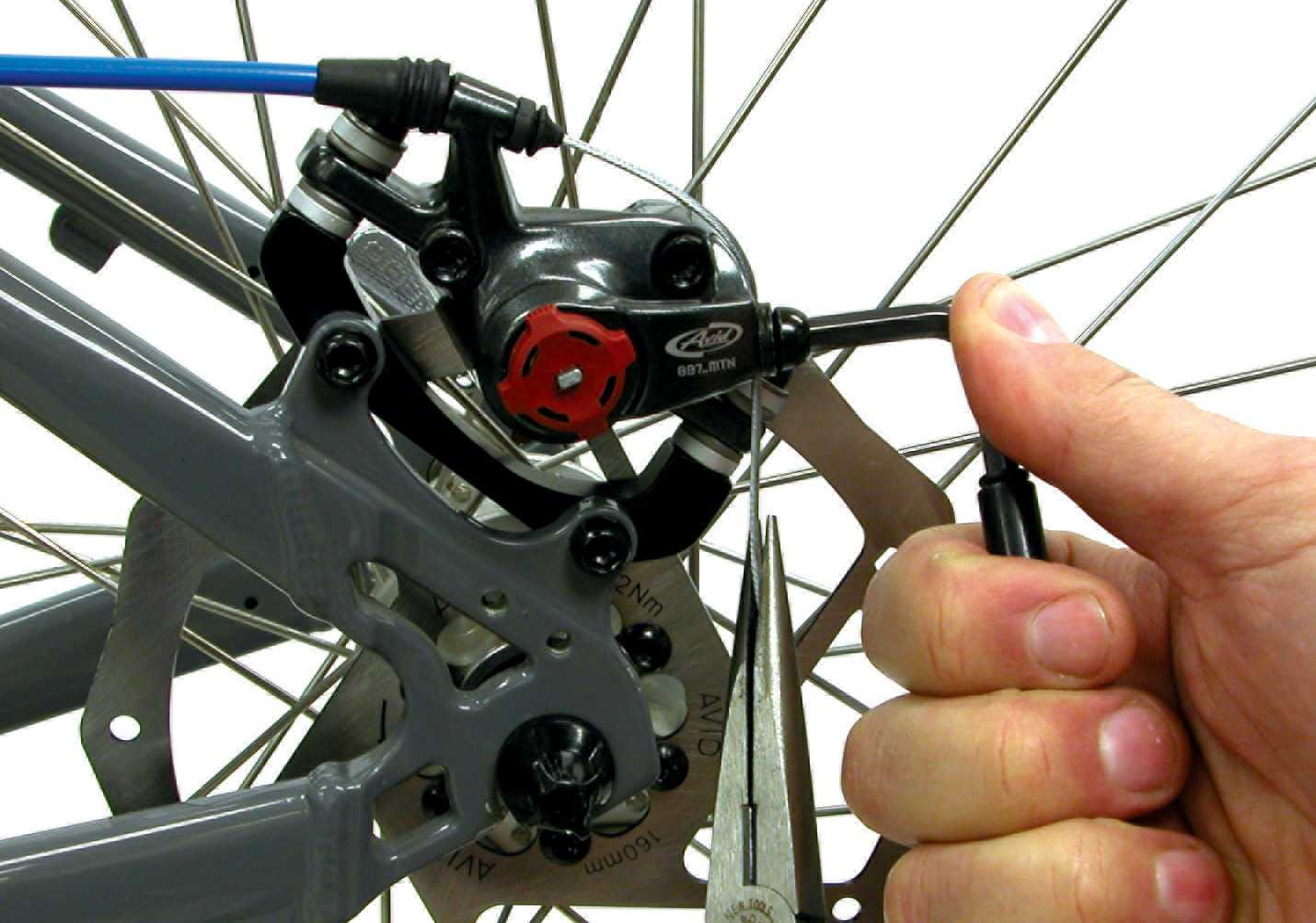

3. Теперь необходимо выставить калипер так, чтобы движущаяся колодка была максимально приближена к тормозному диску. Определяем это на просвет, например, сверху: между колодкой и ротором должен быть минимальный зазор, а их плоскости должны совпадать.

4. Затем поочередно прикручиваем болты крепления калипера, каждый раз определяя и выставляя минимальный зазор. Как правило, для фиксации хватает одного «круга»: притягиваем один болт, затем — второй, и вновь возвращаемся к первому.

5. Фиксируем тормозной трос.

6. Прокручиваем колесо, определяя ровный ротор или нет. Если диск кривой, он будет притирать о колодку, создавая шум во время езды, или заметно тормозить колесо. Если такие биения ротора есть, их можно сразу подправить. Делать это нужно аккуратно и с минимальной нагрузкой, так как у диска большая продольная плоскость и низкая поперечная – при большом жиме вы можете просто повредить его.

7. Теперь подводим регулировочный болт с левой стороны, где у нас расположена статическая, неподвижная колодка. По часовой стрелке вращаем болт до достижения минимального зазора. Нажимаем на «тормоз». Если ход ручки устраивает, оставляем, нет — подводим дальше. Крутим колесо, вновь проверяя взаиморасположение ротора и колодки на просвет или по звуку. Ротор должен быть расположен четко между двух колодок, если он неровный мы услышим это и увидим. Таким образом, необходимо подстроить такое положение, при котором статичная колодка будет минимально приближена к ротору, но не чиркаться об него.

8. Проверяем положение калипера. Если возникли какие-то погрешности, их необходимо исправить: поправить тормозную машинку относительно плоскости ротора, либо подтянуть крепежный болт.

9. При необходимости можно подтянуть болт регулировки натяжения троса. В процессе эксплуатации, когда колодки будут стираться, между ними будет увеличиваться зазор, соответственно будет увеличиваться и ход ручки.

Выкручивая болт регулировки, трос будет натягиваться — колодки будут прижиматься ближе. С той же целью в самом начале мы ослабили регулировку на тормозной ручке. Если при езде на велосипеде погнется ротор, будет сильно притормаживать колесо и не будет возможности его выправить, можно открутить контргайку и закрутить регулировочный болт обратно. Тем самым колодки раскроются, и ротор не будет притираться.

! Некоторые модели велосипедов позволяют менять положение тормозной ручки под размер руки пилота, например, ребенка или подростка с короткими пальцами рук. Такая регулировка выполняется перед настройкой системы тормоза при помощи специального винта.

! Не забывайте проверять износ тормозных колодок хотя бы раз в месяц. Осматривайте тормозную систему перед каждой поездкой на предмет исправности. Позаботьтесь о собственной безопасности!

И помните, забыть про самостоятельный ремонт и больше никогда не платить за сервис можно очень просто — купите велосипед у нас, для вас всё и всегда будет бесплатно!

Записаться онлайн в наш сервисный центр в Ростове-на-Дону или Краснодаре можно по этой ссылке

Советы по установке дисковых тормозов на велосипед

В любом транспорте, включая двухколесный, главным элементом считают тормоза, поскольку от них во многом зависит человеческая жизнь. Поэтому так важна правильная установка дисковых тормозов на велосипед и уход за ними. Идея их проста: колодки прижимаются примитивным устройством к стальному диску, крепящемуся слева к втулке колеса.

От силы, с которой они прижимаются, зависит эффективность торможения. Разработчики ищут для колодок материал, который бы обеспечивал надежное торможение, но не быстро изнашивал алюминиевый обод. Абразивные колодки, например, в негодность его приводят очень быстро. Диск же из стали работает годами без замены и регулировки.

Тормоза дисковые различают:

Гидравлические состоят из управляющего цилиндра, размещенного в ручке тормоза, поршня силового цилиндра (или двух), ответственного за работу колодок. Он приводит их в действие благодаря маслу, находящемуся внутри высокопрочного рукава, соединяющего цилиндр с колодками.

Механический конструктивно собой представляет следующее: незамысловатый механизм, управляемый тросиком, прижимает колодки к диску. Разнообразием он не отличается и представлен клином и кулачком либо винтом ходовым, сходным с тем, что ставят в водопроводную кран буксу, являющуюся родственницей клина. Но она поворачивается вокруг оси, а клин перемещается вдоль нее. Движение колодок и троса происходит в перпендикулярных друг другу направлениях.

Гибриды, понятно, удачно объединяют гидравлику с механикой. Трос через рычаг действует на гидравлику, находящуюся в корпусе тормоза. Составляют ее два цилиндра, между которыми находится немного масла — управляющий и силовой.

Чем привлекают дисковые тормоза:

между диском и колодками выше коэффициент трения, что обеспечивает эффективное торможение;
продолжительнее срок службы деталей, участвующих в процессе торможения: колодок, ободов и дисков;
отсутствие зависимости от погоды;
не восприимчивость к разогреву, что особенно важно для прохождения горных трасс (даунхилл);
высокую мощность торможения;
точное распределение тормозного усилия;
отсутствие необходимости в частой регулировке.

Эти тормоза на сегодня являются наиболее актуальной тормозной системой, состоящей из следующих деталей:

гидролинии;
тормозной ручки;
ротора;
калипера с бочками, в которые заливается тормозная жидкость, находящаяся под давлением, обеспечивающая взаимодействие колодок и ротора;
адаптера для крепления калипера к раме.

Этот тип тормозов значительно превосходит по эффективности механические, поскольку плотность жидкости в гидролинии не меняется, она не деформируется и не сжимается, подобно тросику. Но, повышение или понижение температуры, если поставлены дисковые тормоза на велосипед, требуют регулировки колодок.

Процедура установки дисков может потребоваться в случаях, когда:

необходимо поменять или отремонтировать какую-то деталь;
заменить комплект новым;
установить на байк, где ранее установлены были другие тормоза.

Для установки дисковых тормозов на велосипед, вначале определяются с креплением. При его принадлежности к международному стандарту, поставить их непросто.

В иных случаях установка дисковых тормозов на велосипед осуществляется в несколько этапов:

закрепляют на руле регулирующуюся шестигранником ручку тормоза;
в предусмотренное на раме отверстие помещают калипер, но временно его не затягивают, оставляя «плавать». Затем смотрят, равномерно ли выдвигаются колодки. Для установки в нужное место калипера, тормоз зажимают, и резко отпускаю, прокручивают колесо в обе стороны, проверяя на отсутствие трения. Если оно есть, т.е. колодка трется о ротор, слегка расслабляют болты, а калипер сдвигают в направлении трущейся детали. Устранив трение, затягивают болты. Если их ослабили чрезмерно, придется вновь проделать такие действия: отпустить ручку плавно, затем резко нажать. Чтобы колодки приблизились к диску на нужное расстояние, необходимо (при прижатом калипере) нажать резко ручку от 15 до 30 раз;
тормозной диск, крепят к втулке болтами, входящими в комплектацию;
тросик закрепляют на ручке, вставляют в рубашку, используя направляющие рамы;
в конце, его закрепляют и регулируют тормоза.

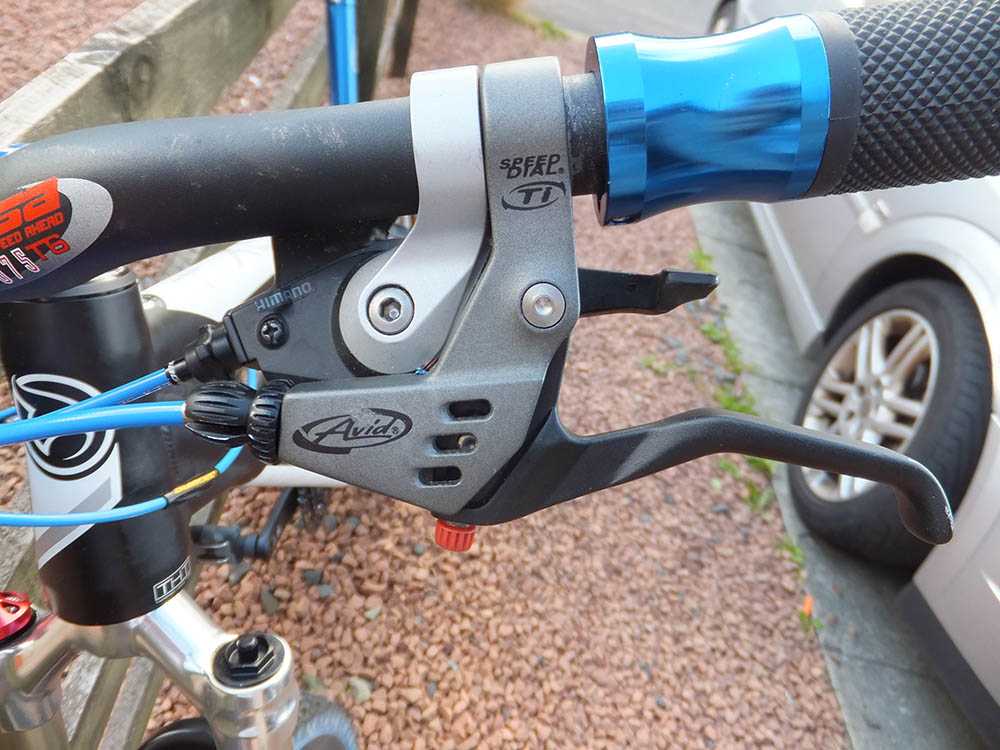

Тормозные рычаги

Тормозные рычаги могут стать грязными с течением времени. Они также могут выйти из правильного положение на руле. Если у вас гидравлические дисковые тормоза, то ищите признаки утечки тормозной жидкости возле рычагов

Как проверить тормозные рычаги?

Тормозные рычаги находятся на руле и вы часто их используете, катаясь на велосипеде. Для того, чтобы проверить работают ли ваши тормоза, нужно просто сжать их. Когда рычаги полностью сжат, должно оставаться приблизительно 2,5 см пространства относительно рычагов и руля.

Рычаги должны быть прочно прикреплены к рулю и не качаться (подергайте рычаги вверх вниз и в стороны), они должны двигаться плавно при сжатии без рывков.

Примечание: что касается гидравлических дисковых тормозов, никогда не сжимайте рычаги тормоза, когда колесо снято с рамы и вилки, иначе саморегулирующиеся тормозные колодки могут зажаться так сильно, что будет потом проблемно разъединить их.

Если вы обнаружили, что рычаги не реагируют, или не мгновенно задействуют тормозной диск, существует несколько шагов, которые стоит предпринять.

Как починить тормозные рычаги?

Очистите и смажьте рычаги: если велосипед плохо тормозит, возможно, стоит прочистить или починить рычаги. Попробуйте смазать небольшим количеством масла рычаги в месте, где рычаг сгибается. Если у вас механические дисковые тормоза, стоит смазывать маслом тросы хотя бы каждые два месяца (или когда признаки ржавчины появляются на поверхности). Смазывать нужно путем нанесения небольшого количества масла на кабель, который находится рядом с главным и направляющим кабелем, будьте осторожнее — главное при этом не попасть маслом на тормозные колодки и диски.

Продуйте тормоза: если у вас гидравлические тормоза и рычаги проваливаются, когда вы их сжимаете, возможно, в гидравлику попал воздух. Чтобы его удалить, нужно «продуть» тормоза. Продувание — процедура, которая очищает гидравлические шланги от пузырьков воздуха.

Переставьте тормозные колодки: если у вас механические дисковые тормоза, то тормозные колодки не могут быть достаточно близко к колесам. Прежде чем переставить их, нужно убедиться, что колодки не слишком изношены.

Если колодки в порядке, нужно поворачивать циферблаты расположенные на суппортах, чтобы довести колодки ближе к колесам. Правильное расстояние между диском и колодками зависит от стиля ваших тормозов, поэтому лучше проконсультироваться по поводу этой информации у производителя тормозов.

Примечание: гидравлические дисковые тормоза имеют саморегулирующийся тормозные колодки, которые обеспечивают последовательную тягу рычага, поэтому у них нет регулировочных циферблатов на гидравлических суппортах.

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

клещевые;
кантилеверы;
V-brake (векторные механические);
с гидравлическим приводом.

Клещевые тормоза – ранее популярные модификации, сейчас на рынке встречаются редко. Являются классической моделью ободного тормоза с закреплением к вилке или перьям рамы велосипеда. Особенности конструкции и принцип работы:

Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Рычаги имеют единую ось вращения и движутся навстречу друг другу как клешни пассатижей. Отсюда и название – клещевые. Преимущества – легкость монтажа, простая настройка. Минусы – слабое тормозное усилие, низкая модуляция, высокая истираемость колодок, требуют частой отладки. Устанавливаются на шоссейно-гоночных байках и дополнительно как передний ободной тормоз на дорожных моделях.

Ко второму типу исчезающих тормозов относятся кантилеверы. Принцип их работы заключается в раздвижке рычагов под действием натянутого поводка. Принцип работы кантилеверного тормоза:

Через главный трос усилие передается на перемычку.
Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
Поводок соединяет оба рычага, которые жестко закреплены на раме.
За счет сближения рычагов колодки приближаются к ободу.

Кантилеверы устойчивы к грязи, не задевают покрышку и легко устанавливаются. К существенным недостаткам относятся:

снижение тормозной силы по мере вытягивания поводка;
требуется создать высокое усилие для полной остановки велосипеда;
сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

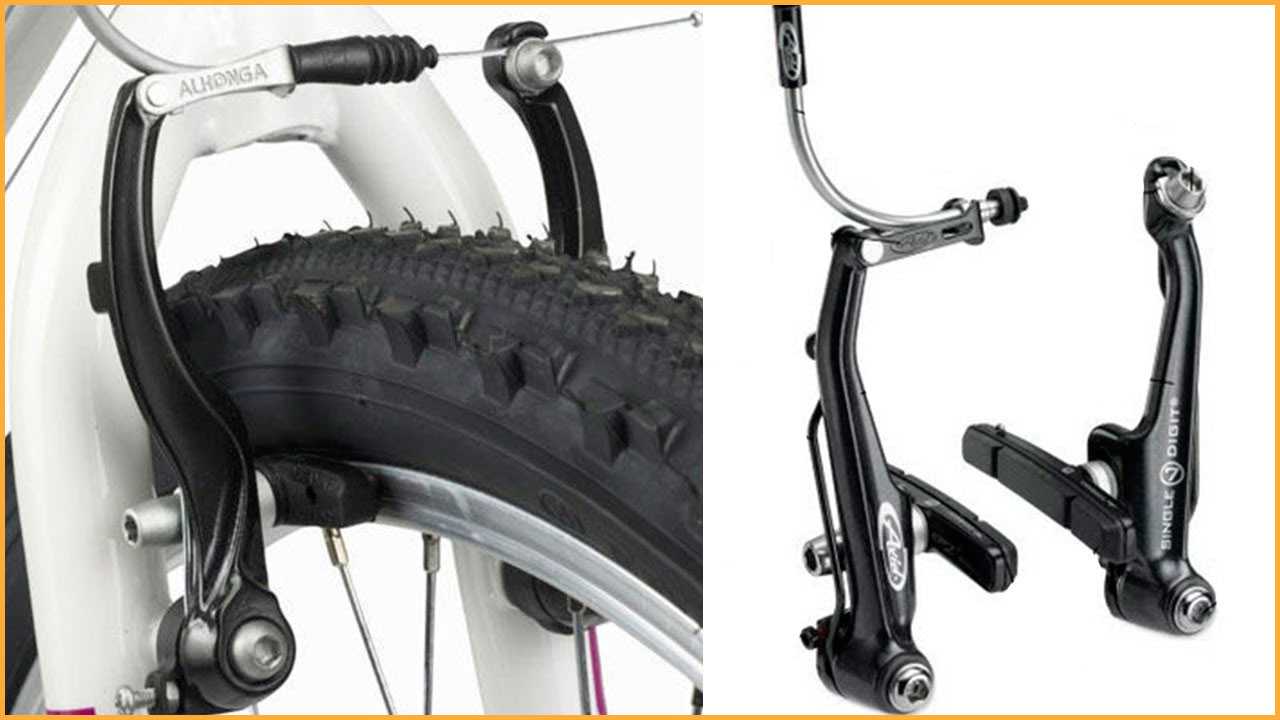

V-brake – распространенный тип ободных тормозов на скоростных велосипедах. По сравнению с кантилеверами, обладает более высокой точностью и долговечностью колодок. Также их легко снять и отремонтировать самостоятельно.

По конструкции векторы частично схожи с кантилеверами: с помощью болтов рычаги переднего тормоза крепятся на вилке, заднего – на верхних перьях. Между собой ножки связаны стягивающим тросом. Приводной трос подведен к одной стороне, но благодаря прямой форме «стяжки» усилия одинаково передаются на оба рычага.

Гидравлические велосипедные ободные тормоза – более совершенная модель механического аналога. Система привода состоит из управляющего цилиндра, гидролинии и силовых цилиндров. Усилия от ручки передаются на главный цилиндр, который через масло воздействует на силовые цилиндры. Те, в свою очередь, сдвигают колодки навстречу друг другу.

Достоинства – высокая сила сжатия и эффективность, отличная модуляция. Недостатки – ухудшение работы при засоре гидролинии, сложный ремонт. Используется подобный тип тормозов для фрирайда и триала.

У тормозов ободного типа малый ход колодок, за счет чего они меньше изнашиваются при эксплуатации. К существенному недостатку такого подхода относится невозможность использоваться на колесах даже с незначительными искривлениями обода. Чувствительные тормоза будут задевать колесо на ходу, что вызовет снижение скорости и повышенный износ колодок.
