Калипер велосипеда: виды этого велосипедного устройства, предназначение

Типы тормозных устройств

Велосипедная промышленность развивается своим чередом. Отдельным направлением идет развитие и совершенствование тормозной системы велосипеда. Согласитесь, байки для неспешного катания по городу и спортивных соревнований отличаются друг от друга и требования к ним, соответственно, тоже.

Можно выделить четыре типа тормозов:

барабанные (с ножным, педальным и недавно появившимся ручным приводом);
ободные;
дисковые;
роллерные.

Каждый из них имеет свои плюсы и минусы. Опытные велосипедисты единогласно говорят, что наиболее эффективными и надежными остаются дисковые и ободные конструкции. Рассмотрим каждый тип по отдельности.

Барабанные

Их принцип работы известен каждому, кто катался на стареньком советском велосипеде: нужно просто крутить педали в обратную сторону, чтобы замедлить ход или полностью остановиться. Вращающийся барабан располагается в задней втулке велосипеда, а внутри – тормозные колодки. В процессе торможения они расходятся, прижимаясь к стенкам барабана, и трутся о его поверхность. Сейчас подобную конструкцию можно увидеть на городских велосипедах с планетарным управлением, на детских и недорогих моделях для взрослых.

В столь простой конструкции есть свои преимущества:

Долговечность (механизм закрытого типа, поэтому внутрь практически не попадает влага, грязь и пыль).
Низкая степень износа обода колеса.
Простое и удобное обслуживание.
Эффективность и надежность (работают даже при деформации обода).

Есть и ложка дегтя в этой бочке с медом. Расскажем о недостатках:

Требуется приложить немалое усилие для торможения.
Наличие так называемой «мертвой зоны»: нельзя затормозить при вертикальном положении шатунов.
Существует определенная степень риска: если цепь слети со звездочки, то велосипед остановить невозможно.

Кроме того, тормозная система подобного типа небезопасна. В частности, иногда нужно затормозить в одно мгновение, а при работе барабанной конструкции нужно время, чтобы перейти от движения вперед к началу торможения. Порой именно эти секунды имеют решающее значение.

Ободные

Достаточно популярный тип тормозных систем, в котором торможение происходит за счет соприкосновения тормозных колодок и колесного обода. Как правило, колодки изготовлены из мягкого материала, чтобы при торможении стирались они, а не колесный обод.

Ободные тормоза бывают механического и гидравлического типа. Встречаются также и V-brake и U-brake, клещевые (можно увидеть на шоссейниках), кантилеверные и непосредственно сама гидравлика (редкий гость в велосипедном мире).

Наиболее популярными являются V-brake, поэтому отдельно расскажем о преимуществах данного типа ободных тормозов:

Простая конструкция с достаточно хорошим тормозным усилением.
Относительно небольшой вес.
Приемлемая стоимость.

Недостатки, конечно же, есть и их не так уж и мало:

Низкая эффективность при попадании грязи.
Быстрый износ обода и непосредственно самих тормозных колодок.
Нельзя устанавливать широкие покрышки.

Тем не менее данный тип получил широкое распространение. Конструкции используются на велосипедах практически любых типов. Особенно полюбились они спортивным и городским моделям байков.

Дисковые

Адаптированные, они пришли к нам из автомобильной промышленности. Сейчас можно с уверенностью сказать, что дисковые тормоза являются наиболее эффективными, надежными и долговечными среди всех существующих аналогов. В зависимости от типа привода выделяют механические и гидравлические.

В механическом дисковом тормозе усилие от ручки передается посредством троса, а в гидравлическом – через гидравлическую трубку, заполненную тормозной жидкостью. При нажатии ручки в механическом тормозе натягивается тросик, который передает усиление колодкам. Они, в свою очередь, прижимаясь к диску, останавливают движение.

Лучшие гидравлические тормоза на велосипед

Компании-производители велосипедов постепенно переходят на дисковые тормоза. По мнению экспертов, они отлично себя проявляют, работают даже при сырой погоде, прочные, надежные, и по прогнозам, в ближайшем будущем могут вытеснить другие разновидности тормозных систем.

Shimano Deore

Всемирно известная японская компания, предлагает новую модель гидравлической тормозной системы «Shimano Deore», которая заслуженно лидирует в мировых рейтингах:

зубчатое или резьбовое крепление ротора;
комплект из двух видов колодок;
приятные на ощупь ручки;
стойкое функционирование главного тормозного цилиндра;
послушность системы.

CLIM 8 CLARK`S

Надежная, бюджетная модель, приспособлена к различным погодным условиям.

Плюсы:

гидрашланги упрочнены пара-арамидным волокном и металлом;
шести цилиндровая конструкция калипера;

Минусы:

увеличенный вес;
сложность в установке системы (требуют дополнительной подгонки);
дизайн ручек.

Сколько скоростей на моем велосипеде?

Начнем изучение велосипедной трансмиссии с самых ее азов, а именно? С количества скоростей. Как определить или подсчитать, сколько скоростей на велосипеде? Эта задачка для первого класса школы велосипедистов. Количество скоростей на байке подсчитать очень легко, для этого достаточно просто умножить количество звездочек сзади, на их количество спереди. Таким образом, если у вас спереди стоит три звезды (некоторые велосипедисты называют этот элемент «чейнринг», суть от этого не меняется), а сзади установлена кассета на 10 звезд, то ваш велосипед обладает 30-ти скоростной трансмиссией. Другими словами мы скажем, что при движении можно использовать каждую из этих десяти задних звездочек в сочетании с каждой из трех передних звезд.

Данный простейший алгоритм подходит для подсчета любых многоскоростных велосипедных передач, например,- спереди 2 звезды, сзади 11, это значит, что у велосипеда 22 скорости, и так далее и т.п..

Дисковые vs ободные – какие тормоза лучше

Выясним, в чем ободной вариант проигрывают дисковому.

Хорошая модуляция

Если на велобайке установлены «диски», то контроль интенсивности торможения велосипеда при этом сильно упрощается. Ви-брейки, клещевые и кантилеверные системы, в этом отношении менее эффективны. Даже при использовании больших колодок не получается добиться такой же чувствительности срабатывания.

Роторы меньше загрязняются

Естественно, колесный обод загрязняется сильнее ротора. При этом, попадание жидкости или, наоборот, абразива на контактные поверхности приводит к нарушению работы системы. Особенно это чувствуется при езде на велобайке с ободным вариантом по намокшей трассе. Модуляция при этом ухудшается, поскольку колодкам приходится, для начала, контактировать не с ободом, а со слоем грязи на нем.

«Диски» против «восьмерок»

Если рассматривать ободную систему торможения велосипеда, то качество торможения зависит от состояния обода. Если обод оказывается искривленным, то и качество торможения при этом страдает. При искривленном ободе приходится разводить колодки в стороны, отчего торможение становится не таким эффективным. Что же касается дисковой системы торможения, то они стабильно работают даже при «восьмерках».

Обод остается целым

В дисковых системах торможения имеется только две интенсивно изнашивающиеся детали – ротор и колодки. В моделях великов с вибрейками, обода из алюминия со временем просто ломаются.

Продолжительный срок службы устройства

Особенно это касается систем с колодками из металлизированного сплава. Стирание колодок из резиново-целлюлозной смеси происходит быстрее. Поэтому в системах вибрейк надо чаще регулировать тормозное устройство посредством сближения колодок.

Специфика конструкции дисковых тормозов

Разные виды моделей велобайков оснащены дисками разных габаритов: от 140 до 220 мм. С увеличением размера диска возрастает эффективность торможения. Однако, установка дисковых тормозов наибольшего диаметра целесообразна далеко не всегда. К примеру, для горного велосипеда, предназначенного для поездок по лесу, довольно дисков 160-180 мм. Велик, предназначенный для фрирайда, нуждается в дисках 180-185 мм. Если речь идет о даунхилле (горном спуске), то понадобятся роторы с диаметром 200-220 мм. Если вы хотите установить систему с большим размером ротора, нужно заменить колесо на другое, со спицами покрепче.

Колодки

Что касается абразивного материала для выполнения тормозных колодок, то они могут быть органические или металлизированные.

Поверхность контакта в колодках металлизированного типа состоит из сплава металлических опилок с углеродом. Главный недостаток металлизированных колодок в том, что, нагреваясь от трения, они нагревают калипер. Гидравлической системе это может навредить. Зато сам материал колодок твердый, долговечный и отлично контактирует даже с мокрыми дисками велика.

Трущаяся поверхность пластин из органического материала представляет собой смесь целлюлозы и резины. Теплопроводность материала этого вида очень плохая, поэтому при торможении устройства нагреваются только диски. Положительные моменты – отсутствие скрипа велосипеда при торможении и быстрая притирка колодок. Однако, устройства из целлюлозно-резинового материала быстро стираются.

Калипер

Принцип устройства гидравлического калипера велосипеда такой же, как у суппортов на мотоциклах и автомобилях, только габаритами поменьше. Конструктивно, гидравлический калипер состоит из литого металлического корпуса с поршнем с одной стороны и гидравлической колодкой – с другой. Тормозная жидкость перемещает поршень, а тот, в свою очередь, двигает колодку. В результате, происходит захват диска.

Конструкция механического калипера велосипеда несколько иная. В сущности, механический калипер представляет собой кулачковый механизм. С наружной стороны он оснащен рычажком, к которому крепится тросик. Импульс от ручки к поршню передается посредством клина, кулачка или многозаходного винта. При этом, плоскости движения колодок и рычага взаимно перпендикулярны.

Механический или гидравлический выбрать

Преимущества есть и у механических, и у гидравлических калиперов.

Достоинства механического:

невысокая стоимость;
простота обслуживания и замены;
удобство установки.

Недостатки:

необходимость частой регулировки, подкручивания;
при разрыве тросика, тормоза у велосипеда отказывают моментально.

Достоинства гидравлического калипера:

надежность в эксплуатации;
гидравлика не такая громоздкая по своим габаритам;
быстрая реакция даже на несильное нажатие;
износостойкость благодаря отсутствию трущихся деталей;
высокая мощность торможения.

Такие тормоза требуют периодической замены жидкости. Возможны повреждения гидролинии при падении.

У гидравлического калипера выше стоимость, обслуживание сложнее. При этом он намного мощнее и надежнее, чем механический. При выборе системы торможения нужно руководствоваться видом велосипеда и стилем езды. Гидравлической следует отдать предпочтение там, где резкая и мощная остановка жизненно необходима. Это все виды экстремальной езды на горной и пересеченной местности, при скоростном спуске, на гоночной трассе, при выполнении различных трюков.

Для размеренного велотуризма, начинающих велосипедистов, и езды в пределах населенного пункта лучшим вариантом будут доступные, простые в обслуживании механические тормоза. Какой тип тормозной системы велосипеда ни был бы выбран, калипер требует внимательного и бережного отношения. Своевременный уход и ремонт — залог безопасности на дороге.

https://bikepedia.ru/remont/kaliper-dlya-velosipeda/

https://pro100vel.ru/obsluzhivanie-i-remont/chto-takoe-kaliper-velosipeda

https://inter-moto.ru/raznoe/chto-takoe-kaliper-na-velosipede.html

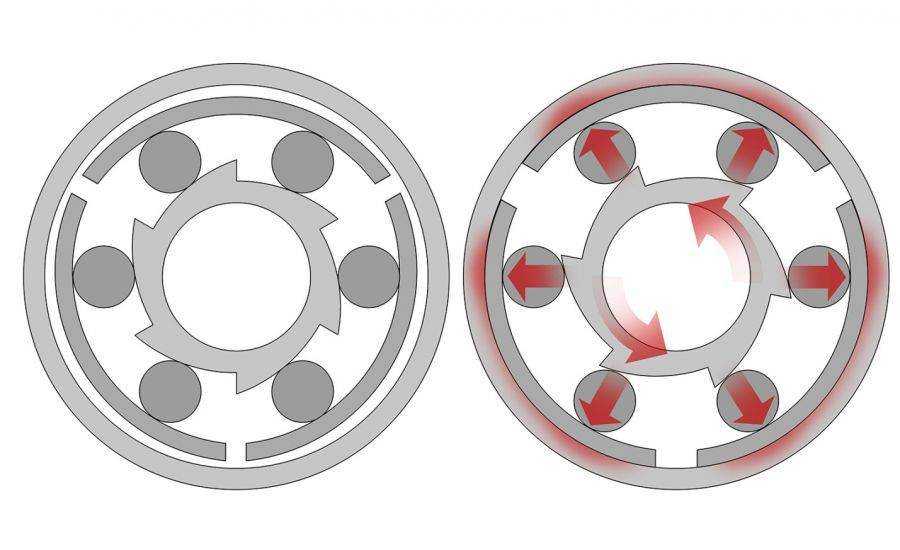

Принцип действия

Принцип работы роллерного тормоза практически ничем не отличается от барабанного. Главное отличие заключается лишь в том, что на роллерном мы тормозим ручкой, а на барабанном усилие передается за счет обратного вращения педалей. При нажатии на рычаг торможения он тянет тросик, который, в свою очередь, воздействует на эксцентрик. Он имеет особую форму, похожую на цветок. Когда тросик начинает вращать этот эксцентрик, то он выдавливает ролики. Последние упираются в тормозной барабан, который сцеплен с втулкой колеса. Чем сильнее давление роликов на барабан, тем сильнее его замедление.

Устройство дисковых тормозов велосипеда

Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.

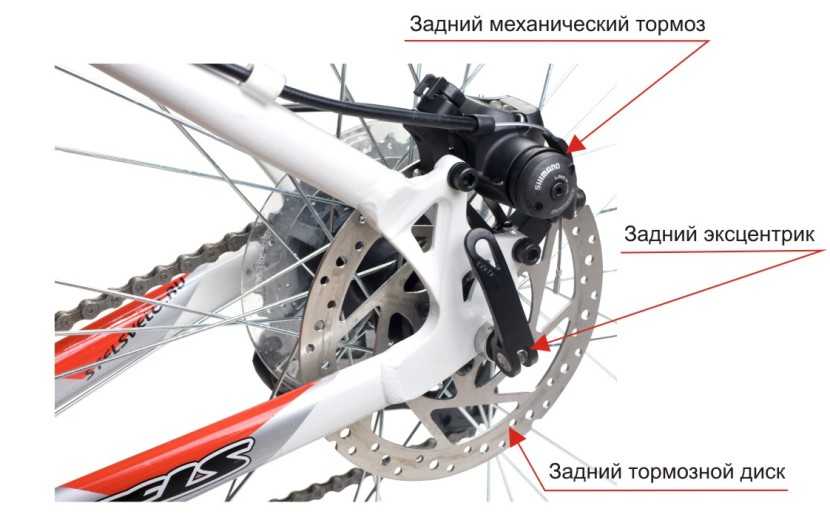

Дисковые механические тормоза велосипеда

Дисковая механика представляет из себя следующую конструкцию.

Тормозная ручка. Устанавливается на руль (крепится при помощи хомута) велосипеда и предназначена для передачи усилия нажатия руки на тормозные колодки.
Регулятор троса с контргайкой. Регулятор троса предназначен для изменения силы натяжения троса дисковых механических тормозов. Контргайка – для фиксации регулятора.
Регулятор тормозной ручки. Позволяет регулировать расстояние от тормозной ручки до руля, тем самым дает возможность выставить комфортное положение непосредственно под длину пальцев велосипедиста.
Рубашка троса. Служит для защиты троса от повреждений и загрязнений.
Трос. Необходим для передачи движения тормозной рукояти на калипер тормозов.
Фиксатор троса. Место куда крепится трос и зажимается фиксирующим болтом.
Калипер. Механизм, который при натяжении троса приводит в действие тормозные колодки.
Тормозные колодки. Представляют собой металлические площадки с нанесенным на них органическим или металлизированным веществом. Вставляются в калипер.
Адаптер. Служит своеобразной прослойкой между калипером и рамой велосипеда.
Ротор (тормозной диск). Устанавливается на втулку колеса.

Дисковые гидравлические тормоза велосипеда

Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.

Тормозная ручка. Приводит в действие поршень, который давит на тормозную жидкость.
Регулятор тормозной ручки. Как и у дисковой механики предназначен для регулировки положения рукояти относительно руля.
Мастер-цилиндр. Он состоит из нескольких деталей. Расширительный резервуар с крышкой, служит в качестве хранилища тормозной жидкости. Крышка используется при заполнении и прокачке тормозов. Внутри также находится поршень с манжетой и возвратная пружина.
Гидролиния. Представляет собой прочный шланг, который соединяет между собой мастер-цилиндр и калипер.
Калипер. Механизм, который при появлении давления в гидролинии приводит в действие поршни, толкающие тормозные колодки.
Тормозные колодки. Служат для преобразования силы трения в тепловую энергию, тем самым останавливая велосипед.

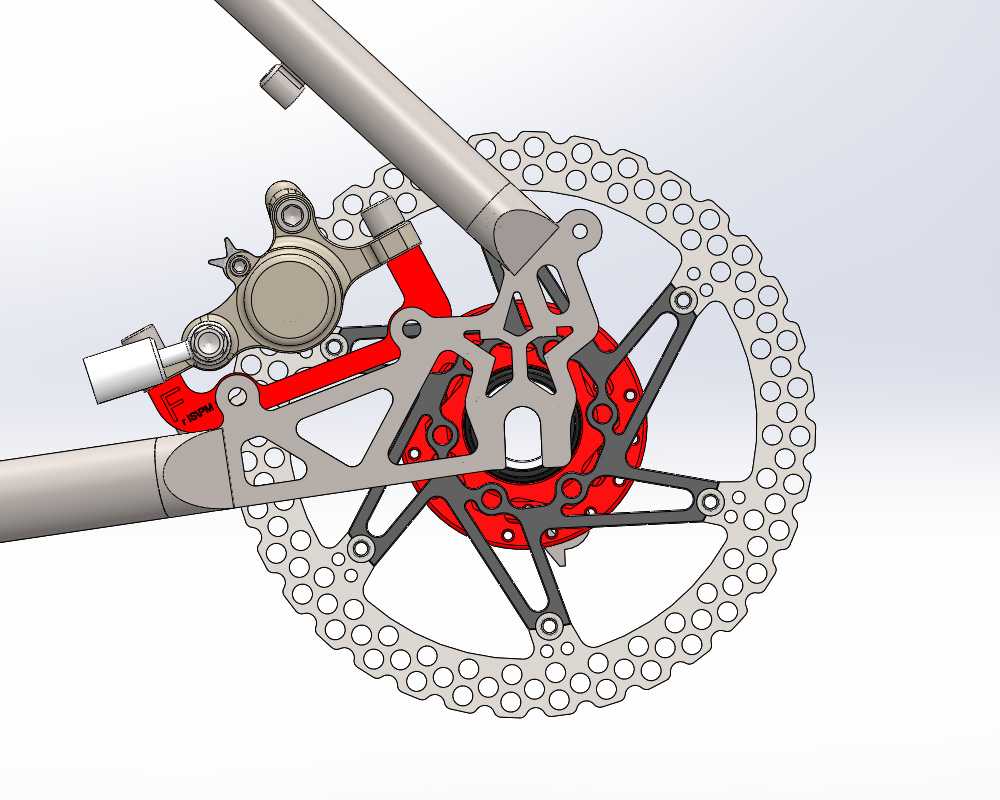

Адаптер. Деталь, при помощи которой калипер тормозной системы устанавливается на вилку или раму велосипеда.
Ротор. Представляет собой перфорированный металлический диск, о который, при нажатии ручки, трутся колодки.

Механический или гидравлический выбрать

Преимущества есть и у механических, и у гидравлических калиперов.

Достоинства механического:

невысокая стоимость;
простота обслуживания и замены;
удобство установки.

Недостатки:

необходимость частой регулировки, подкручивания;
при разрыве тросика тормоза у велосипеда отказывают моментально.

Достоинства гидравлического калипера:

надежность в эксплуатации;
быстрая реакция даже на несильное нажатие;
износостойкость благодаря смазывающему веществу;
высокая мощность торможения.

Гидравлический тормоз.

Для размеренного велотуризма и езды в пределах населенного пункта лучшим вариантом будут доступные, простые в обслуживании механические тормоза.

Какой тип тормозной системы велосипеда ни был бы выбран, калипер требует внимательного и бережного отношения. Своевременный уход и ремонт — залог безопасности на дороге.

Тормоза педальные

Он приводится в действие, когда педали велосипеда вращают в сторону, противоположную рабочей. Установлен он на заднем колесе велосипеда и отличается способностью ехать назад, без вращения педалями, что во фристайле дает возможность выполнять определенные трюки.

Недостатками педального тормоза являются, во-первых, то, что действует он только на ведущее заднее велоколесо. Во-вторых, имеется большой риск попасть в аварийную ситуации при соскальзывании цепи со звездочки. В-третьих, он несовместим с переключателем скоростей, поэтому устанавливается на односкоростные конструкции (или с планетарным переключателем).

Из сказанного можно сделать вывод: для внесезонной активной езды и горных походов лучше выбирать механический дисковый тормоз. В других случаях лидером являются V-brake тормоза – легкие, простые, долговечные, служащие в городских велосипедах годами.

Видео: Выбор тормозной системы для велосипеда

Ремонт велосипедов: Тормозная система

При эксплуатации велосипеда компоненты тормозной системы изнашиваются и могут сломаться, в результате тормоз окажется неработоспособным, поэтому периодически необходимо проходить техобслуживание, в процессе которого опытный мастер настроит, отремонтирует или заменит необходимые элементы тормоза, не дожидаясь момента, когда они выйдут из строя.

Настройка и ремонт велосипедной тормозной системы — очень ответственная работа, которую лучше доверить профессиональным мастерам, ведь от тормозов зависит Ваша безопасность. Вид ремонтных работ будет зависеть от типа тормозов.

Ободные тормоза состоят из рычагов с колодками, тормозной ручки и троса в оплетке. Колодки ободных тормозов изнашиваются быстрее дисковых, особенно в непогоду, поэтому они требуют более частой настройки, а при необходимости и замены. Трос также периодически необходимо менять.

Механические дисковые тормоза состоят из калипера с тормозными колодками, тормозного диска, тормозной ручки и троса с оплеткой. Это надежный тип тормозов, но его слабым местом является трос, подверженный коррозии и износу, поэтому его периодически нужно менять. Иногда, после длительной эксплуатации приходится менять диск или калипер.

Наименование услугиЦена*

Регулировка дискового тормоза	250
Замена ободного механического тормоза	350
Замена тормозной ручки гидравлического тормоза	400
Замена колодок ободных тормозов	200
Прокачка гидравлического тормоза	500
Дополнительные услуги по ремонту тормозной системы	200
Замена колодок дискового тормоза	300
Замена тормозной ручки механического тормоза	300
Замена механического дискового тормоза	500
Укорачивание гидролинии с прокачкой	800
Регулировка ободного тормоза	200
Замена тормозного троса или рубашки	250
Замена гидравлического дискового тормоза	800
Замена тормозного диска (ротора)	300

* — Указана минимальная возможная стоимость оказания услуги. Мастер может увеличить стоимость услуги, если в процессе работы возникнут сложности.

3.2 Контактные педали

Полуконтактные педали

Если вы фанат даунхилла и экстримального катания, то стоит обратить внимание на профессиональные педали с платформой и контактами (полуконтактная педаль). Это что-то среднее между MTB и контактными педалями и считаются они комбинированными, т.к

применяются в двух дисциплинах. Особенность их состоит в том, что с одной стороны находится обычная платформа, как на педалях общего назначения, а с другой — специальный контактный механизм для застегивания велообуви.

К достоинствам можно отнести то, что можно не встегиваться в особо тяжелых условиях катания и ехать на платформе. Также нет привязки к обуви какого-то одного вида. А еще вы можете сперва купить педали, а затем уже обувь.

Из недостатков можно выделить следующее: неудобство во время начала движения, причем с любой обувью, т.к. сначала необходимо ногами найти требуемую сторону педали; значительно падает скорость встегивания, особенно для опытных райдеров, привыкших ездить на контактах, т.к. топталки им нужны намного реже, чем это может показаться со стороны; не обязательно покупать комбинированные педали, достаточно использовать специальную платформу-адаптер для контактных.

Контактные педали

Эта развонидность велосипедных педалей является, пожалуй, самой популярной в велосипедном сообществе. Они не имеют платформ, как описанные выше модели, зато имеют особый механизм для пристегивания. Как правило, в комплекте к ним идут специальные шипы, при помощи которых происходит встегивание и выстегивание.

Основной материал для изготовления контактных педалей — различные алюминиевые сплавы. Для их использования вам понадобится специальная велообувь. Из производителей можно выделить Shimano, VP, Mavic и другие. Стартовая цена примерно 35$. Подробнее о контактных педалях вы сможете прочитать в следующей статье.

Шоссейные педали

Применяются только лишь на шоссейных велосипедах и имеют очень жесткое крепление. В связи с тем, что на такие педали крайне редко попадает грязь, их конструкция выполнена таким образом, чтобы максимально четко и жестко фиксировать ногу. К тому же они обеспечивают максимальную устойчивость благодаря большой площади контакта обуви с педалью. А вот рамка, которая фиксирует шип, может быть длинной около трети длины обуви. Шоссейные педали практически всегда односторонние, ввиду таких размеров, дабы чрезмерно не увеличивать вес всей конструкции.

Ну и естественно, так же как и для контактных педалей, вам понадобится особая обувь и шипы, крепление которых осуществляется при помощи трех болтов (обычно идут в комплекте). Шип композитный либо пластиковый и по ширине во всю подошву. Контактная обувь для шоссейных педалей на очень жесткой подошве не имеет протектора, из-за этого пешком ходить в ней практически невозможно. Самые популярные среди велолюбителей и профессионалов — Shimano, Look, Wellgo и др. Некоторые владельцы шоссеров, все же отдают предпочтение «горным» педалям за их универсальность. Цена достаточно разнообразна, в пределах 40-60$ и выше.

4. Обслуживание педалей

Не зависимо от того, какие педали установлены на вашем велосипеде, недорогие или же они с надежной защитой, рекомендуется раз в сезон проверять состояние подшипников и менять их смазку. У педалей с плохой влаго и пылезащитой, менять смазку необходимо сразу же, как только в подшипнике появляется характерный хруст.

Во время обслуживания педалей, сперва нужно удалить остатки старой смазки и грязь, при помощи тряпки или бумажной салфетки. Очистить надо чашки внутри корпуса, ось и шарики. Если же это промышленный подшипник, то с него необходимо снять сначала пыльник и затем уже удалять старую смазку. После того, как старая смазка будет удалена, можно наносить новую. Для этого можно использовать литол или специальную смазку, которую продают в каждом веломагазине.

Для того, чтобы защитить отверсия под шипы (если вы их снимаете) от грязи, можно залить их воском. Периодически также рекомендуется проверять не ослабли ли гайки на оси, но слишком туго затягивать их тоже не стоит. Лучше всего для катаний на велосипеде иметь сменную обувь, дабы уменьшить вероятность загрязнения педалей.

Ну что ж, я надеюсь, что эта статья была вам полезна и теперь вы знаете, как выбрать педали для велосипеда. В следующей статье мы подробно рассмотрим контактные педали их преимущества и недостатки, а также развеем самые распространенные мифы. И в завершении, рекомендую вам посмотреть видео, в котором вы можете наглядно ознакомится с вышеописанными педалями. На этом у меня все, до скорых встреч на страницах блога!

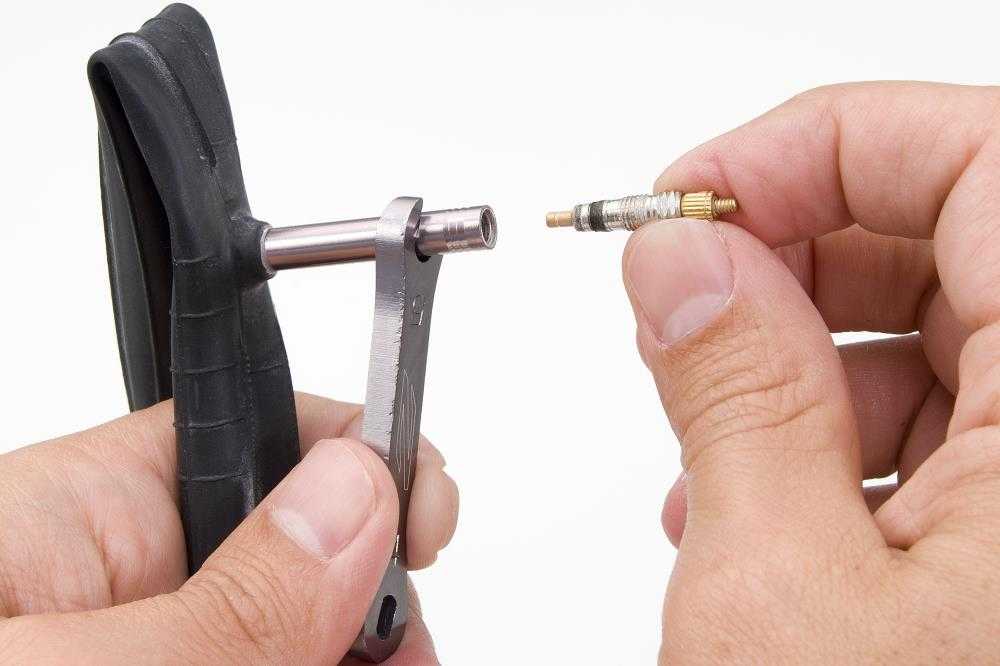

Меняем ниппель на велосипеде

Старые либо поломанные детали ремонтировать нецелесообразно, т. к. стоимость ниппелей приемлема, их можно свободно купить в каждом автомагазине. Ремонт ниппеля велосипеда можно выполнить самостоятельно и бесплатно. Алгоритм замены клапана подходит для всех видов — снимается испорченная деталь и вместо неё устанавливается новая. Есть небольшое отличие в ремонте моделей Schrader. Деталь помещается в резинку, которая плотно закрепляется на стенках велокамеры. Здесь важна аккуратность, чтоб не навредить резиновой обкладке втулки.

Порядок действий в целом следующий:

Выкрутить контргайку, надеть головку на резьбу и извлечь ниппель из резиновой прокладки.
Далее, срезать верхнюю часть у резиновой оплётки.
В отверстие камеры поместить шайбу.
Накрыть шайбу сверху и контргайкой сильно зафиксировать.

https://youtube.com/watch?v=gopFfK1Y89c

Камера готова к использованию, устанавливайте её в обод.

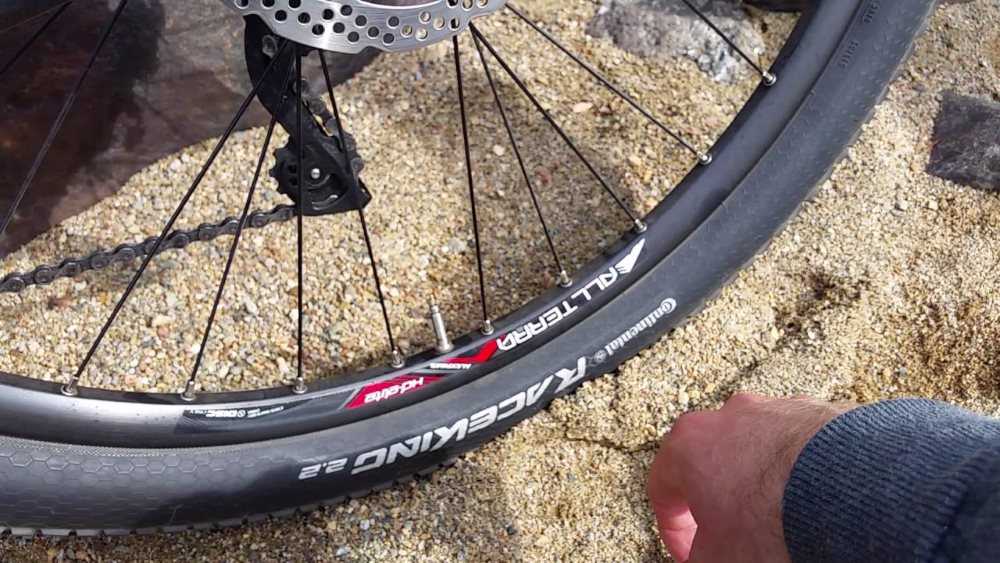

Что делать при поломке вдали от дома?

Начнём с главного. Если вы планируете дальнюю поездку и не хотите испортить себе прогулку — подготовьтесь к ней заранее. Желательно иметь при себе то, что поможет в экстренных ситуациях: дополнительную камеру, латки и запасные ниппели. А также возьмите комплект соответствующих инструментов.

Например, если у камер Presta сильное давление, то шток может выбиться просто до дырки, через которую ваши шины очень быстро покинет воздух. Неожиданный выход из строя внутреннего клапана в автомобильном ниппеле опять же может повлечь за собой спуск камеры.

Предположим, вам ещё предстоит длительное движение, а колесо не работает. Но вы предусмотрительно взяли латки в запас. Они окажут незаменимую помощь в случае поломки клапана Schrader или если вдруг сорвалась крышка ниппеля.

Разрежьте небольшую резиновую заплатку на маленькие частицы. Если с собой не оказалось острого ножа — вполне удобно воспользоваться ножницами, отвёрткой.
Резинки нужно затолкать в защитный колпачок. Резьбу оставьте свободной снизу, для того чтоб накрутить ниппель на корпус.
Сильно накачайте камеру (больше нормы), частично воздух потеряется при дальнейших действиях.
Снимите насос и закройте отверстие большим пальцем. Делать это нужно быстро, чтоб не потерять много воздуха.
Поднесите колпачок, снимите палец с отверстия и немедля накройте его колпачком.
Максимально затяните колпачок. Латки внутри расправятся и заблокируют выход воздуха, сохраняя давление на нужном уровне.
Теперь можно вставить камеру в обод колеса велосипеда и продолжать движение.

С помощью такого экстренного ремонта ниппеля велосипеда вы сможете спокойно добраться до конечной точки. Но будьте аккуратны, держите среднюю скорость, чтоб не увеличивать давление внутри камеры и колпачок не протолкнулся воздухом вверх.

Итак, если ниппель вышел из строя — необязательно менять камеру. Стоимость новой детали невысокая, а снять с испорченной камеры теперь вы можете самостоятельно и бесплатно

Однако обратите внимание после замены, насколько качественно ниппель держит воздух. Если периодически камера спускает, возможно, без новой камеры не обойтись

Чтобы не попасть впросак во время выбора ниппелей, нужно знать, какие бывают виды ниппелей для велосипедов, и понимать их особенности. Воздух «запечатывается» внутри колеса качественным ниппелем. А кататься на велосипеде со спущенными колёсами никому не хочется.

Никто из нас не застрахован от спущенного колеса. Ситуация эта хоть и неприятная, но легко разрешимая. В этом случае поможет ручной насос, который всегда должен быть вместе с вами.

Ремонт и замена покрышки на велосипеде своими руками. Виды съёмников. Инструменты для демонтажа шин и покрышек.

Источник

Типы тормозных устройств

С развитием велосипедной промышленности тормозные системы совершенствовались. При этом все они работали по принципу взаимодействия тормозных колодок с другими деталями тормозной конструкции. Обычно принято говорить о четырёх видах устройств торможения:

барабанные тормоза (с ножным, педальным, а в недавнее время и с ручным приводом);
ободные тормоза;
дисковые тормоза;
роллерные тормоза (используются редко).

У каждого из названных видов существуют преимущества и недостатки. Однако опыт показывает, что наиболее надёжными остаются ободные и дисковые конструкции.

Барабанные тормоза

Принцип работы барабанных тормозов хорошо знаком владельцам стареньких советских велосипедов: мы просто проворачиваем педали в обратную сторону – и останавливаемся. Специальный вращающийся барабан стоит внутри задней втулки, а внутри самого барабана расположены тормозные колодки. Во время торможения они расходятся, прижимаются к стенкам барабана и трутся о его поверхность. Сейчас такая конструкция используется на городских велосипедах с планетарным управлением.

Ободные тормоза

Торможение на велосипедах, оборудованных устройством данного типа, происходит за счёт соприкосновения прижатых тормозных колодок и колёсного обода. Колодки при этом мягкие, как правило, резиновые. Это сделано для того, чтобы при трении стирались они, а не сам обод. Колодки подходят к ободу попарно, сильно зажимая его. Ободные тормоза бывают механическими или гидравлическими. Известны такие подтипы тормозных систем, как V-брейки (на бюджетных моделях), U-брейки, клещи (чаще всего встречается на шоссейниках), кантилеверы (можно встретить разве что на некоторых циклокроссах) и, собственно, ободная гидравлика (редкость в мире велоспорта).

Дисковые тормоза

Этот вид тормозных устройств с каждым годом становится всё популярнее. С 2011 года дисковые тормоза разрешены для использования на спортивных соревнованиях. Сейчас можно с полной уверенностью говорить о том, что дисковые системы являются наиболее распространёнными и надёжными среди всех устройств.

Торможение происходит за счёт остановки вращающегося диска или ротора, зажатого между колодками, прикреплёнными к калиперу. Калипер, в свою очередь, крепится к вилке или раме велосипеда при помощи адаптера, выполняющего функцию переходника. Силовой импульс от тормозной ручки переходит к калиперу по металлическому тросику или по гидролинии. Калипер передаёт усилие колодкам, которые сразу же сжимаются и тем самым останавливают диск. Металлический ротор нагревается во время вращения. Он может иметь различный диаметр. Большие роторы ускоряют торможение и быстрее остывают.

Правильный выбор

Визуально неисправность кареточного узла выявить невозможно. Поломка проявляется непосредственно во время движения в виде стука, прочих посторонних звуков и затрудненного кручения педалей. Для того чтобы подобрать правильную каретку для велосипеда, нужно провести замеры: измерить длину вала, определить стандарт шатунов двухколесного транспорта.

Алгоритм подбора неинтегрированного узла немного сложнее, чем у остальных:

Узнать нужный стандарт каретки (квадрат или какой-то из шлицевых).
Определить длину вала и вид резьбы (тип кареточного стакана).
Узнать допустимую линию цепи (chainline).

Самые распространенные размеры вала у велосипеда, которые также необходимо учитывать при выборе:

113 мм (встречаются очень редко);
115 мм (также редко используется);
118 мм (стандартная ширина);
122,5 мм (в основном у кареток под квадрат).

Для приобретения достаточно будет назвать модель и производителя транспорта, длину вала, размеры старого узла и шатунов. Скоростные и городские велосипеды достаточно бюджетные, а у большинства недорогих велобайков устанавливаются каретка квадрат или картридж. Горный транспорт более дорогой и совместим с неинтегрированным и картриджным узлом. Но опять же, у разных производителей разные стандарты, соответственно, и модель каретки варьируется.
