Тюнинг двигателя иж юпитер 5. четыре цилиндра вместо двух. возможно ли?

Дорожный мотоцикл «Иж Юпитер-3К»

Дорожный мотоцикл «Иж Юпитер-3К» «Иж Юпитер-3К» — дорожный мотоцикл среднего класса с боковым прицепом (коляской), предназначенный для передвижения по дорогам, имеющим разное покрытие.

Дорожный мотоцикл «Иж Юпитер-3К»

В сельской местности СССР хорошо прижилась техника, выпускаемая Ижевским машиностроительным заводом. Выпуск первой модели семейства «Иж Юпитер» начался в 1961 году. Несмотря на то, что его конструкция была довольно удачной, разработчики не почивали на лаврах и регулярно совершенствовали производимую на предприятии технику. В 1971 году любители мототехники получили возможность купить уже третье по счёту поколение советских байков — мотоцикл «Иж Юпитер-3».

Дорожный мотоцикл «Иж Юпитер-3К»

Новая модель, хотя и сохранила многие технические решения, хорошо зарекомендовавшие себя на ранних модификациях, стала существенным шагом вперёд, изменившись как внешне, так и по техническим характеристикам. Облик машины вполне соответствовал представлениям того времени о дизайне. Технические характеристики выглядели впечатляюще даже в сравнении с параметрами появившейся на год позже Ява 350 тип 634. Прочная конструкция, энергоёмкая подвеска, довольно высокий — 135 мм — дорожный просвет и тяговитый мотор позволяли эксплуатировать машину на сельских дорогах, где техника понежнее откровенно пасовала. Модели был присвоен Государственный знак качества СССР.

Дорожный мотоцикл «Иж Юпитер-3К»

Хозяйственные мотолюбители предпочитали «Иж Юпитер-3» с коляской, конструкция которой позволяла перевозить не только третьего пассажира, но и изрядное количество груза. Сначала устанавливалась модель БП 65. Затем её сменила новая модификация БП-1, для удобства посадки пассажира имевшая сдвижной верх.

Дорожный мотоцикл «Иж Юпитер-3К»

Установка бокового прицепа требует регулировки схождения колёс. Настройка производится за счёт перемещения переднего бокового шарнира крепления на раме.

Дорожный мотоцикл «Иж Юпитер-3К»

Мотоцикл, укомплектованный коляской, носил маркировку «Иж Юпитер-3К». Более практичным был, разве что, М-72 Урал.

В ходе производства машина дважды модифицировалась. С 1977 по 1980 год выпускался «Иж Юпитер-3-01», имевший ряд существенных отличий от базовой версии. Был ещё ряд мелких изменений, но они касались, в основном, внешнего вида. Что до ТТХ, то они остались на прежнем уровне. С 1979 по 1981 год производился «Иж Юпитер-3-02», главным отличием которого был топливный бак новой конструкции и формы.

Дорожный мотоцикл «Иж Юпитер-4К»

С 1980 года началось производство мотоцикла «Иж Юпитер-4» с двигателем, мощность которого, по сравнению с предыдущей моделью «Иж Юпитер-3» была увеличена с 25 до 28 л.с.

Дорожный мотоцикл «Иж Юпитер-4К»

Мотоцикл «Иж Юпитер-4» получил новую экипажную часть с щитком, крепящимся к вилке, а не к траверсе как в предыдущей модели.

Дорожный мотоцикл «Иж Юпитер-4К»

Также на мотоцикл «Иж Юпитер-4» стало устанавливаться принципиально новое 12-вольтное электрооборудование, что вместе с новой фарой головного света большего диаметра повысило безопасность и комфорт водителя и пассажиров.

Популярность модели «Иж Юпитер-3» была велика, и если что и останавливало потенциальных покупателей, так это достаточно высокая цена. За год завод выпускал свыше 250 000 машин, поступавших в открытую продажу. Удачная конструкция стала базой для создания следующих модификаций, последней из которых стал «Иж Юпитер-5».

Улучшение штатной системы

Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.

При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

1. Диагностируется первичная цепь от АКБ к катушке;
2. Выявляются места снижения напряжения, вызванные эксплуатационными условиями.

Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:

1. четыре штепсельных разъема;
2. аварийный выключатель зажигания;
3. контакты центрального переключателя;
4. контакты прерывателя.

При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.

А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:

1. снижается напряжение с 12 В до 7-8 В;
2. этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
3. как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.

Доработанная штатная проводка ИЖ Ю5

А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.

Решают подобные дефекты мотоциклисты следующим образом:

1. традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;
2. установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;

Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об электропроводке Ява 350), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.

Чтобы усовершенствовать свой мотоцикл, многие водители устанавливают на него электронную систему зажигания. Что в свою очередь положительно сказывается на работе производительного элемента. Его динамика повышается, агрегат работает значительно ровнее без перебоев. На холостых оборотах сразу будут видны изменения в лучшую сторону. Также преобразовательный элемент будет лучше отзываться после воздействия на рукоять газа. А запуск мотора не составит труда даже при слабом заряде аккумулятора. Именно поэтому, большинство водителей так желают приобрести электронное зажигание на ИЖ Юпитер 5.

Тюнинг глушителя ИЖ Юпитер

Каждый мотоциклист и владелец ИЖа начинает апгрейл с глушителя. Новые солидные, красивые хромированные «банки» придают вальяжности и серьезности, но будут ограничивать работу движка. При таких манипуляциях необходимо менять впуск. Грамотно отрегулированный резонатор, обладающий глушащей частью, даст возможность движку не только свободно «дышать», но и при действии на определенных оборотах сможет гарантировать хороший подхват.

Для «Юпитеров», у которых кубатура каждого цилиндра 175м3 прекрасно подходят отрегулированные резонаторы от мотоциклов ковровского предприятия. Подходит резонатор от СМБ-2, мощности в «середине», или резонатор от «ЗиД-200».

Произвести насадки можно из старого глушителя «пятого» или «четвертого» «Юпитера» или «четвертой»-«третьей» «Планеты». В работе следует использовать цилиндрический отрезок без перегородок. «Флейту» необходимо делать из теплоустойчивого материала, подойдет для этого всего соединительный патрубок глушителя от мотоцикла «Урал». Там нужно сделать сверлом отверстия, а пустое пространство между корпусом и трубкой забить стекловатой. Выхлопной патрубок можно оставить заводской. Его нужно только немного обрезать и сварить, а не закручивать болтами.

мощь и красота :: SYL.ru

На сегодняшний день весьма популярным и пользующимся спросом у наших соотечественников является байк «ИЖ Юпитер 5». Тюнинг может значительно улучшить и без того неплохие показатели скорости и мощности.

Такие байки не только облегчают жизнь современному человеку, но и вполне могут участвовать в соревнованиях и гонках

С момента выпуска эти мотоциклы привлекают к себе большое внимание своей очень надёжной конструкцией и ярким дизайном, да и стоимость такой техники довольно доступна. У данной модели мотоцикла очень большой потенциал: он довольно лёгок в управлении и имеет хорошие ездовые качества

Приобретая в удовлетворительном состоянии «ИЖ Юпитер 5», тюнинг, который выполняется мотолюбителями, помогает довести его до совершенства.

Тюнинг двигателя

Из-за хорошей податливости к форсированию «ИЖ Юпитер 5» тюнинг двигателя является первым, к чему приступают райдеры. Работа начинается с перепрессования коленчатого вала. Чтобы повысить его ресурс, необходимо заменить старые подшипники на игольчатые. А затем хорошенько отполировать вал и смазать заменённые детали. То же самое нужно сделать с каналами впускного коллектора. Далее ставим в наш мотоцикл карбюратор от другого транспорта, а для того чтобы добиться большего эффекта и значительного увеличения динамики разгона, можно поставить два карбюратора. В байке «ИЖ Юпитер 5» тюнинг продолжается, и следующим шагом станет доводка поршневой системы. Затем можно установить воздушный фильтр с нулевым сопротивлением, благодаря которому увеличивается мощность, и более эффективно сгорает топливо. Далее грифтовой смазкой необходимо смазать все подшипники двигателя (или двигателей). Сделать это нужно обязательно, так как без данной процедуры запрещена их эксплуатация. Опытные механики ещё больше форсируют «ИЖ Юпитер 5», тюнинг углубляют путём монтажа бесконтактной системы зажигания в виде коммутатора от «восьмёрки». В довершение всего нужно поставить прямоток, и тем самым значительно улучшим выхлопную систему. При этом не забываем отполировать все её внутренние компоненты. После того как двигатель усовершенствован, желательно усилить сцепление, так как стандартное будет намного быстрее изнашиваться при активном вождении и увеличении мощности и тяги двигателя.

Внешний тюнинг

Наружный тюнинг мотоцикла «ИЖ Юпитер 5» нужно начать с избавления конструкции от всех элементов, которые способствуют утяжелению транспортного средства. А затем установить такие приборы от «шестёрки», как тахометр, датчик температуры, спидометр и вольтметр, и перетянуть сиденья новым материалом. Некоторые специалисты оборудуют их спинками для большего комфорта. Любителям ночной езды можно установить ксенон. Для спортивного поведения байка можно немного увеличить жёсткость подвески и уменьшить ход. Чтобы управление было комфортным, необходимо установить удобный руль и зеркала заднего вида (неплохо, если импортные и на мощных креплениях). Хромированные дуги необходимы для защиты водителя в случае падения, а щитки защитят байк от грязи. Также необходим и передний обтекатель с ветрозащитным стеклом небольшого размера, и стильные кофры.

Резина

Re: Резина

Сообщение Detonator » 21 авг 2012, 23:04

Re: Резина

Сообщение Dimons594 » 22 авг 2012, 13:25

Re: Резина

Сообщение zaya3123 » 22 авг 2012, 16:48

Re: Резина

Сообщение Detonator » 22 авг 2012, 20:54

Re: Резина

Сообщение Dimons594 » 23 авг 2012, 11:44

Re: Резина

Сообщение zaya3123 » 23 авг 2012, 16:25

Re: Резина

Сообщение Dimons594 » 23 авг 2012, 16:55

Re: Резина

Сообщение DELTA 45 » 13 сен 2012, 22:41

Re: Резина

Сообщение StefanJB » 20 июл 2013, 22:06

04.06.2012г купил таки резину на своё ижевское литьё: перед IRC 100/90 -19 57H RS310F T/L – 3 150р. зад IRC 120/90 -18 65H RS310R T/L – 3 400р. (Цены указаны в городе Перми) При установке данной БЕСКАМЕРНОЙ резины всплыли подводные камни: 1. Орионовское литьё технологически не предназначено для использования бескамерной резины, т.к. нет внутреннего бортика, за которое эта самая резина должна цепляться. 2. По радиусу интересная нестыковочка – вроде как радиусы резины совпадают с радиусами колес, но для того, чтобы резина села на своё посадочное место, пришлось давать бОльшее давление воздуха в колесо, только после этого послышался щелчек покрышки об обод.

20.07.2013г мот собран. опробован на дороге. резина встала тютелька в тютельку. при сборке подвески использованы ТОЛЬКО стандартные детали мотоцикла, никаких доработок сваркой, напильником, болгаркой, подкладываний шайбочек и т.п. не производилось ничего не натирает, всё в пределах допустимого, но местами на грани. рекомендации при установке заднего колеса 120/90 – R18: 1. переварить ухо крепления промежуточного рычага заднего тормоза (втулка на правом «роге» маятника) несколько кзади, где то на один сантиметр, при этом придётся заменить тягу между промежуточным рычагом и педалью на более длинную 2. следитьза гофрами цепи, у меня нижнюю цепляло при установке – решение – провернуть гофру вокруг своей оси (не снимая цепи) на 180 градусов, т.к. гофры, даже новые, имеют небольшую продольную кривизну. 3. колесо приходиться ставить в сборе с улиткой – по иному не лезет. итог эксперимента: заявляю официально: максимальный размер резины, который можно установить на заднее колесо мотоцикла ИЖ планета – 5 без каких либо доработок 120/90 – R18

P.S. отдельное Спасибо alekseimor’ у за правильную подсказку

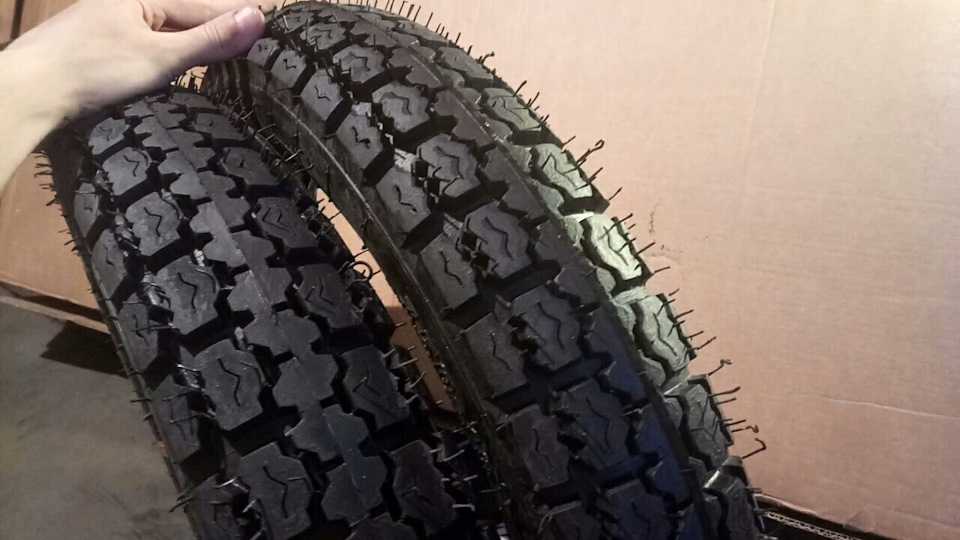

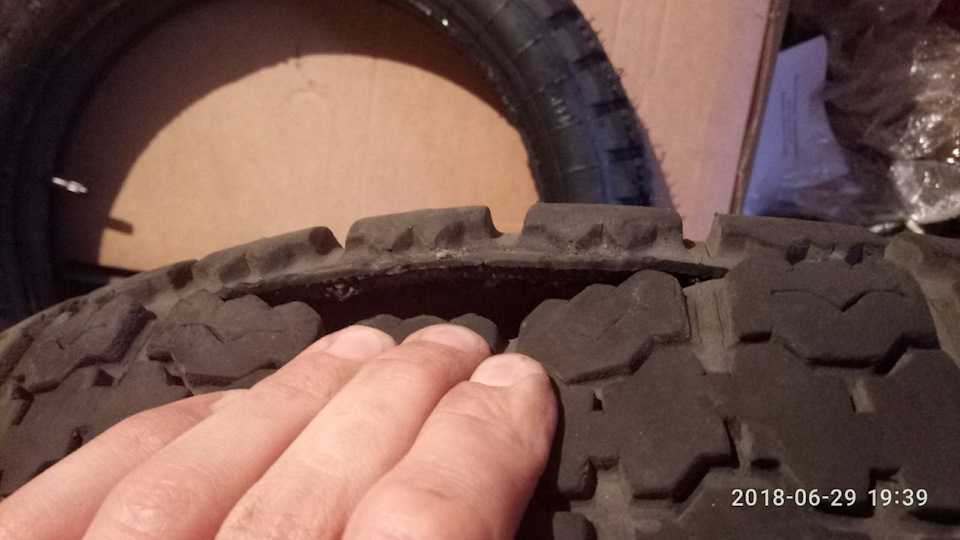

Приобрел новые шины, протектор выбрал специально такой как с завода. Шины пришли с камерами, что конечно радует.

Послужило этому то, что как-то раз ехав с другом на этом чертовом драндулете, у меня зарвалось заднее колесо)). Полагаю от старости.

Раз уж менять шины, за одно заменил ступичные подшипники, флиппер (ободная лента), и немного убрал восьмерки колёс.

В 1985 завод «Ижмаш» начал выпуск новой модели мотоциклов Иж Юпитер-5К и Иж Юпитер — 5.Когда конструкторы разрабатывали эту модель они старались по максимальному учесть замечания владельцев «юпитеров» пред идущего поколения (четвертого). В основном все замечания ссылались на плохое электрооборудование, а также экономичность аппарата.

Иж юпитер-5 – один из самых популярных мотоциклов времён СССР, а выпускался с 1987 по 2008 года в Ижевске. Обладает изрядным ресурсом. Надежен, собран качественно. Создавался он как мотоцикл среднего класса.Предназначался для любых покрытий дороги и вообще без покрытий. Из-за этого получил большую популярность у жителей сельской местности. Еще эта техника обладает высокой маневренностью и приемлемыми габаритами. К тому же эта получилась экономичной и неприхотливой.

Иж — Юпитер-5 выпускался вместе с Иж — Планетой 5 и конкурировал с ним. Два этих мотоцикла практически одинаковы. Различались они только двигателями. «Юпитер» оснащался 2-х цилиндровым мотором, а «Планеты» всего одним. За счет этого у первого аппарата было больше мощности.

Установка двух карбюраторов

Если вы решили по максимуму тюнинговать свой мотоцикл, то увеличить его характеристики можно установкой двух карбюраторов. Как известно, Иж Юпитер 5 имеет 2 цилиндра, и соответственно можно на каждый из них поставить по карбюратору.

Два карбюратора на Юпитер 5

Но будьте внимательны, ведь придется правильно сбалансировать подачу топлива. В результате мощность мотоцикла существенно увеличится, что и есть главной задачей модернизации двигателя. Если вы хотите сделать подобную процедуру самостоятельно, обязательно посмотрите про иж юпитер 5 тюнинг видео, который в интернете должно быть достаточно.

Внешний тюнинг Иж Юпитер 5

Внешний вид всегда играл важную роль для владельца, поэтому любой желающий модернизировать свой транспорт сразу брался за незначительные изменения внешности, ведь на это нужно минимум средств и большое желание выделиться. В основном, если взглянуть на иж юпитер 5 тюнинг фото, то можно увидеть, что большинство стараются преобразить свой байк в спортивный мотоцикл. Сам по себе Юпитер 5 похож на спорт класс, но современные модели имеют более привлекательную внешность. Внешний тюнинг делиться на несколько процессов:

• облегчение конструкции;
• удлинение рамы;
• установка нового сиденья;
• хромирование некоторых элементов;
• установка обтекателей.

Если вы решитесь поставить на свой мотоцикл новые обтекатели, то можно воспользоваться двумя видами: новой уникальной деталью или подержанным обтекателем с другой модели мотоцикла. Во втором случае придется сменить крепления обтекателей, и только тогда он войдет. Такой вариант наиболее популярный, ведь купить обтекатель по индивидуальному заказу будет очень дорого.

Еще один не менее популярный вид тюнинга – хромирование деталей. Если вы обнаружили на мотоцикле металлические детали, позаботьтесь о том, чтобы они блестели, проведя процедуру покрытия хромом. Можно хромировать следующие детали: выхлопную трубу, диски колес, блок двигателя и вилка. На свое усмотрение можно тюнинговать и другие элементы.

Далее не только красивым, но и полезным тюнингом будет облегчение века мотоцикла. Для этого снимаются все ненужные детали и по необходимости меняются более легкими аналогами. И в завершение отличным вариантом внешнего тюнинга может стать установка нового сиденья. Можно пойти двумя путями: перетянуть существующее сиденье кожей или заказать новое сиденье со спортивного мотоцикла. Также вы могли замечать, что часто владельцы стилизуют свой Юпитер 5 под японский мотоцикл Suzuki Bandit 650, взяв у него не только внешность, но и другие ощутимые детали.

Не тюнинг, а реставрация

Впрочем, модернизация – это не единственный путь для обладателей популярной модели. Ведь возраст многих мотоциклов уже перевалил за два десятилетия, а значит, что их уже можно отнести к разряду раритетных. Восстановление ИЖ Юпитер-5, его реставрация и доведения до оригинального состояния также вполне оправданы.

Легендарный мотоцикл, выглядящий так, словно он только вчера сошёл с конвейера, будет привлекать к себе взгляды не меньше, чем тюнингованная версия. Вот только как следует восстановить технику, выполнив её квалифицированный ремонт, часто оказывается гораздо сложнее, чем переделать на свой вкус.

Предыдущая запись Эволюция мотоцикла Минск 125 Следующая запись Современный тюнинг Восхода 3м

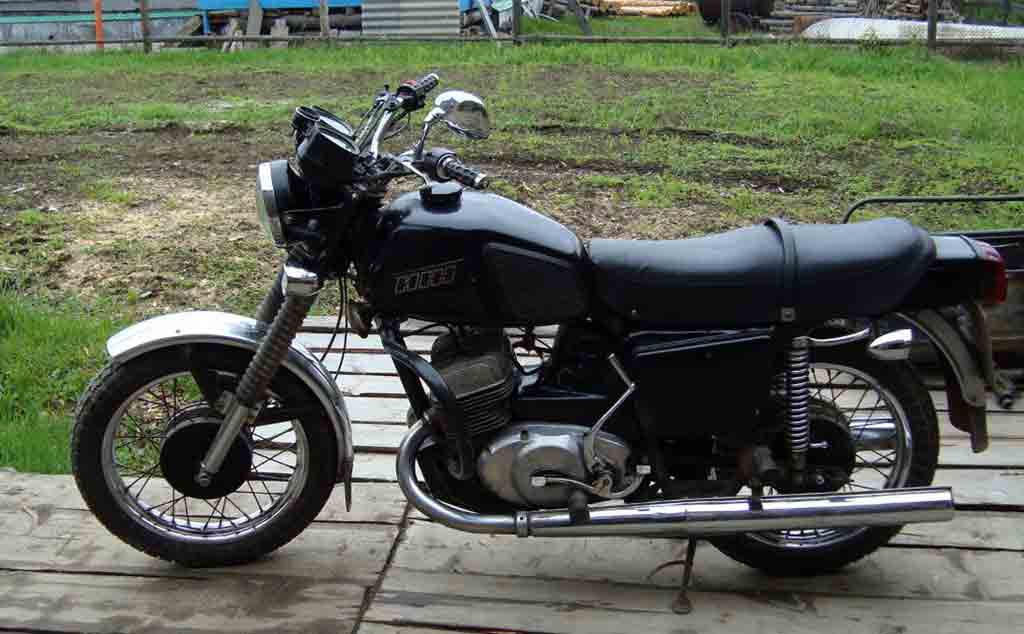

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

• мощный двигатель;
• резкий при старте;
• запчасти на иж юпитер 5 недорогие и доступные;
• мягкая подвеска;
• небольшая стоимость;
• имеет 2 цилиндра.

Минусы

• слабая передняя вилка;
• требует хорошей настройки зажигания;
• большой расход топлива;
• сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

Мотоцикл ИЖ Юпитер технические характеристики

Общие данные

Тип мотоцикла — одиночка
База, мм — 1360
Дорожный просвет, мм — 135
Габариты, мм:
Длина — 2115
Ширина — 780
Высота — 1025
Высота седла — 780
Вес мотоцикла сухой, кг — 160
Скорость максимальная, км/час — 110
Емкость топливного бака, л — 15
Норма расхода топлива по шоссе, л/100км — 4
Запас хода по топливу, км — 375
Заправочная масляная емкость, л:
картера коробки передач — 1
каждого пера передней вилки — 0,15
элементов задней подвески (двух) — 0,12
воздухоочистителя — 0,2

Мотоцикл ИЖ-Юпитер технические характеристики двигатель

Тип двигателя — двухтактный с двухканальной возвратной продувкой
Число и расположение цилиндров — два, вертикальное рядное
Диаметр цилиндра, мм — 61,75
Ход поршня, мм — 58
Рабочий объем, см в кубе — 347
Степень сжатия — 6,7 — 7,0
Максимальная мощность, л. с. — 18
Число оборотов при максимальной мощности, об/мин — 4700-5100
Налоговая мощность, н. с.- 1,33
Головка цилиндра:
материал — алюминиевый сплав
форма
камеры сгорания — полусферическая
Материал прокладки — райасбест
Поршень:
материал — алюминиевый сплав
форма — выпуклая
Количество поршневых колец — 3
Поршневой палец (тип) — плавающий
Диаметр поршневого пальца, мм — 14
Предохранение от осевого смещения — стопорами
Фазы газораспределения, в градусах поворота коленчатого вала:
начало впуска до в. м. т. — 75°
конец впуска после в. м. т. — 75°
начало выпуска до в. м. т. — 80°
конец выпуска после н. м. т. — 80°
начало продувки после н. м. т. — 58°
конец продувки после н. м. т. — 58°
Смазка двигателя — масло с бензином
Карбюратор — К-28Ж
Воздухоочиститель — контакено-масляный
Топливный фильтр — сетка в отстойнике

Силовая передача

Сцепление — многодисковое в масляной ванне
Коробка передач:
тип — четырёхступенчатая
управление — ножное
передаточные числа:
на первой передаче — 3,17
на второй передаче — 1,71
на третьей передаче — 1,26
на четвертой передаче — 1
Общее передаточное число (от двигателя к заднему колесу):
на первой передаче — 18,98
на второй передаче — 10,24
на третьей передаче — 7,54
на четвертой передаче — 5,89
Передняя передача:
тип — безроликовая цепь
передаточное число — 2,57
Задняя передача:
тип — роликовая цепь
передаточное число — 2,63
Ходовая часть
Рама — трубчатая неразборная сварная
Передняя вилка — телескопическая с гидравлическими амортизаторами
Задняя подвеска — рычажная пружинная с гидравлическими амортизаторами
Шины:
тип — прямобортные
размер в дюймах — 3,25-19
Тормоза — колодочные
Привод тормозов — механический раздельный

Зажигание, электрооборудование

Система зажигания — батарейная
Батарея аккумуляторов:
марка — 3-мт-7
емкость, а-ч — 7
напряжение, в — 6
Генератор:
марка — Г36М2
напряжение, в — 6
мощность, вт — 45
Привод — генератор крепится на правой цапфе коленчатого вала двигетеля
Реле-регулятор — двухступенчатый
Клемма присоединения к массе — минус
Сигнал — С-37
Фара — ФГ-38
