Реле поворотов вайпер шторм

Схема двигатель скутера 150 кубов

Схема двигателя китайского производства на 150 кубовый 157QMJ скутер

Подробное описание и разборка двигателя для ремонта скутера в описании указаны все элементы

Двигателя скутера для кап ремонта и регулировки данного агрегата.

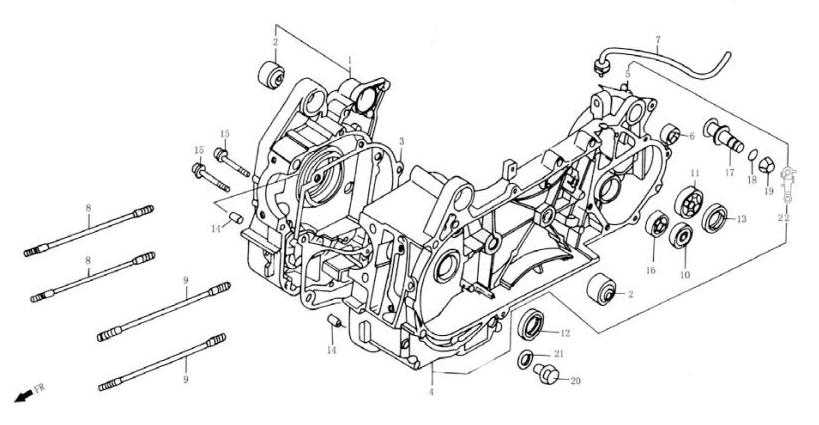

1 Половина картера правая в сборе2 Сайлентблок передний3 Прокладка картера4 Половина картера левая в сборе5 Втулка6 Сайлентблок задний7 Трубка8 Шпилька 8×187.59 Шпилька 8×195.510 Подшипник 620111Подшипник 600412 Манжета 19.8x30x513 Манжета 27x42x714 Штифт 8×1415 Болт М6х5016 Подшипник 600217 Вал тормоза18 Кольцо 7.5×1.519 Гайка М820 Болт сливного отверстия21 Шайба М1222 Рычаг тормоза

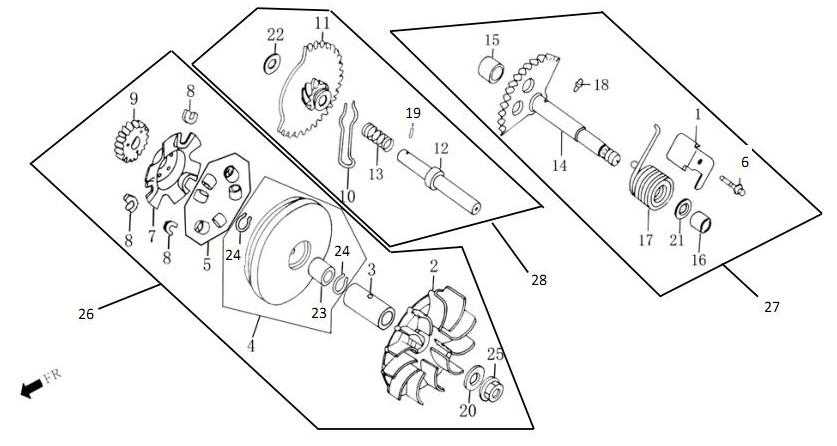

1 Пластина ограничительная2 Полушкив левый3 Втулка наружная4 Полушкив правый5 Ролик6 Болт М6х147 Пластина8 Кронштейн9 Шестерня приводная стартера10 Пружина11 Шестерня кикстартера12 Вал шестерни кикстартера13 Пружина вала14 Вал кик-стартера15 Втулка 12x16x1216 Втулка 14x18x1617 Пружина кикстартера18 Штифт 4.519 Ролик 3×8.520 Шайба 12 мм21 Шайба 14 мм22 Шайба 12.5 мм23 Втулка внутренняя24 Шайба 28 мм25 Гайка М1226 Шкив ведущий в сборе27 Кикстартер в сборе28 Шестерня кикстартера в сборе

1 Левая крышка двигателя2 Пластина3 Штифт 08×144 Зажим троса газа5 Зажим троса заднего тормоза6 Зажим трубки7 Прокладка крышки8 Винт 4×89 Болт М6х4010 Болт М6х6511 Болт М6х70

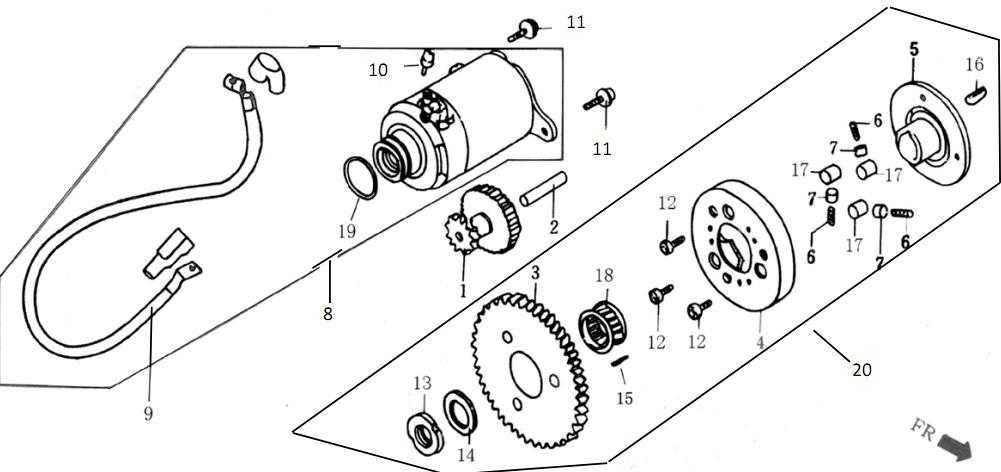

1 Шестерня электростартера2 Вал шестерни электростартера3 Шестерня муфты4 Корпус муфты5 Фланец муфты6 Пружина7 Колпачок8 Стартер9 Жгут электростартера10 Болт М5х811 Болт М6х1612 Болт М6х1213 Гайка М2214 Шайба 018x31x115 Штифт 05×616 Шпонка 15x14x417 Ролик 10×1018 Подшипник игольчатый 28x32x1719 Кольцо 24.4×3.120 Муфта

1 Крышка правая2 Прокладка крышки правой3 Крышка масляного фильтра4 Фильтр масляный5 Пружина фильтра6 Масляный щуп7 Зажим8 Манжета 19.8x30x59 Кольцо фильтра 030.810 Кольцо щупа 018×311 Штифт 08×1412 Болт М6х3213 Болт М6х9514 Болт М6×10015 Болт М6х11016 Болт М6х35

1 Головка цилиндра в сборе2 Блок коромысла3 Направляющая клапана впускного4 Направляющая клапана выпускного5 Прокладка головки цилиндра6 Прокладка7 Шайба прижимная8 Трубка8 Фиксатор10 Шайба11 Кольцо12 Кольцо 9.5×1.513 Шпилька М6х1814 Шпилька М6х5015 Гайка Мб16 Гайка М817 Штифт 010×1618 Болт М6×10019 Свеча зажигания

1 Крыльчатка2 Генератор в сборе3 Ротор4 Статор5 Шайба 0126 Болт М5х127 Гайка М128 Болт М6х169 Болт М6х22

Источник

Эксплуатация, обслуживание и ремонт

manual

Замена расходников

Во время эксплуатации, в моторном масле оседает металлическая пыль, что влияет на структуру и свойства масла. Именно поэтому его замену необходимо проводить регулярно. Первая смена проводится сразу после покупки. Вторая рекомендуется после 1000 км пробега, а после обкатки – 3-4 тыс. км.

Обычно используются масла класса от SAE 5W-20 до 10W-40. Изношенный двигатель примет масло класса SAE 20W-50.

Перед заменой – прогрейте свой мопед. Это разжижит масло и перемешает его с накопившейся в нем грязью. Для прогревания мопеда летом, хватит 5 минут, зимой – 10 мин.

Установка зажигания

В Honda af61 используется свеча CR7HSA с резистором. Чтобы установить зажигание придерживайтесь инструкции:

Отсоедините кабель свечки;
Подключите два провода стробоскопа к аккумулятору, а третий – к колпачку свечи зажигания;
Найдите риски синхронизации опережения зажигания (обычно одна риска на маховике генератора, вторая – на корпусе скутера);
Проворачивайте двигатель и фиксируйте вспышку стробоскопа и метки. Если время срабатывания прибора совпадает с отметками на силовом агрегате, то зажигание выставлено верно.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

центральный замок;
источник зарядки аккумулятора – генератор;
ограничитель напряжения;
системы образования и контроля искры;
управляющие элементы для фар, стоп-сигнала, поворотов;
индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Конструкция генератора

Самая важная и капризная часть бензинового генератора Huter, как и любого другого – это система его запуска. Топливный кран, воздушная заслонка, свеча, уровень масла и бензина – всё должно быть в нужном положении и в норме.

Что нас интересует – выключатель работы двигателя (в выключенном состоянии – замкнут), автоматы защиты по переменному и постоянному току.

Ниже – несколько фотографий электрических внутренностей генератора Huter 2500l:

1_электросхема Huter DY3000L_диодный мост и вольтметр

Видим диодный мост KBPC3510 на 35 Ампер и 1000 Вольт. При заявленном токе заряда не выше 9А, максимальном напряжении 14В и токе защитного автомата 10А диодный мост будет работать без проблем.

2_ электросхема бензогенератора Huter DY3000L _выходные клеммы и защита

На второй фотографии виден автомат защиты по переменному напряжению, на котором наклейка с информацией, что его номинальный ток – 12А, ток срабатывания – 15А. Справа – тепловое реле постоянного тока на 10А.

3_ электросхема Huter DY3000L _выключатель работы

На третьей фото – выключатель двигателя. Провода к нему я буду использовать для автоматической остановки генератора в случае поступления напряжения из города.

А включается (запускается) генератор вручную, с помощью вон той дёргалки, по правильному говоря – троса ручного стартера.

В рассматриваемой модели нет автозапуска. У модели Huter DY3000LX есть электрический стартер, запускаемый от аккумулятора, там возможен автоматический запуск.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

аккумулятор;
индикаторы;
лампочки;
датчики;
обогатитель;
другие узлы;
пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Принцип работы

Во время работы двигателя, переменный ток вырабатываемый высоковольтной обмоткой генератора подводиться к коммутатору в котором он накапливается в специальном емкостном накопителе (конденсаторе) — такой принцип накопления тока относится только к коммутаторам AC CDI. Есть еще менее распространенные коммутаторы типа DC CDI в которых для накопления используется постоянный ток от аккумуляторной батареи.

Отсюда и название системы CDI, от Capacitor Discharge Ignition — в вольном переводе звучит примерно так: «зажигание от разряда конденсатора»

При прохождении специального выступа на роторе генератора мимо индукционного датчика генератора в катушке датчика возникает знакопеременный импульс, который подается на управляющий моментом искрообразования специальный элемент в коммутаторе (тиристор), который выполняет роль электронного ключа. Далее, происходит следующее: тиристор под действием знакопеременного импульса от индукционного датчика генератора открывается и ток накопленный в конденсаторе в виде импульса выстреливает через него на первичную обмотку катушки зажигания.

При прохождении импульса через первичную обмотку возникает магнитная индукция под действием которой во вторичной обмотке наводиться электрический ток во много раз превышающий по напряжению ток поступивший на первичную обмотку. По сути, в катушке зажигания происходит самая, что ни наесть трансформация тока с более низкого (входящего) в более высокий (выходящий).

Ток, сформированный во вторичной обмотке, через высоковольтную цепь поступает на свечу зажигания и за счет своего высокого напряжения, порядка 18 000 — 20 000V с легкостью преодолевает сопротивление воздуха между электродами и образует искру.

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Плюс (12В)
Минус
Датчик Холла
Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Замок зажигания

Замок зажигания является неотъемлемой частью цепи зажигания и объединяет все её элементы. Задачей данной детали является управление. Замок зажигания представляет собой переключатель. Для удобства он снабжён ключом. У замка есть три положения, но на схеме изображены лишь два из них. Первое положение помогает попасть питанию с аккумулятора в электрическую цепь, создавая замыкание чёрного и красного провода. После поворота ключом в этом направлении можно пользоваться скутером, запускать двигатель. Отключению от аккумулятора и прекращению работы транспортного средства способствует второе положение. При повороте ключом оно разрывает электрическую цепь.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

ABM — Sprinter 150, Vulcan 150
Alfamoto — Bison 150, Fighter 150, Saigak 150
Baotian — BT151 T-2, BT125Т-2/17
ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
CPI — Oliver Sport 125, Oliver City 125
Corsa — Fratello 150

Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150 Daelim — Trans 125, Delfino 125, S1 125, SL 125 History E-Moto Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150 Fada — FD150QT-15 Honling — Boomerang 125, Joker 125 Hyosung — MC 150 Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150 Jialing — JL125T, JL150T-6, JL150T-7 Кeeway — Аrn 150, Focus 150 Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E Kinroad — XT125T-8, XT150T-8 Wind Hunter Kymco — Grand Dink 125, Grand Dink 150, Agility 125 Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15 Patron Rus — Leo 125, Major 150 Qingqi — QM125T-R Reggy — Fantom RG125S1250-1251 RM Rus Русская механика — Brilus 125-12E, RM-X125-12С Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq
Yinxiang — YX150

Скачать схему

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Схема регулятора напряжения 139qmb

Эта статья «как сделать свет на скутере» была написана с моего личного опыта, надеюсь, Вам чем-то помогу. Купив б/у скутер Yamaha axis я обнаружил что свет как кто плохо освещает дорогу, ну решив что он такой и есть, но после того как я проехался на другом скутере я понял что это не так. Я начал искать причину такой неполадки.

Разобрав облицовку фары я наконец добрался до светло отражателя и лампы . Пришлось потратить больше времени чем я думал, держалось на трех болтах, но все разные то под отвертку крестовую, то под ключ 10 и на 8. Так что запаситесь разным инструментом, то в гараж за каждым бегать, утомляет.

Сняв фару я отсоединил от стекла светло отражателя и увидел что он весь по плавленый. По этой причине сама лампа была направлена вниз, а лучи света направлены вверх и на дорогу не попадает «только деревья освещает».

Пришло время серьезно задуматься о переходе на моноколеса

Все мои попытки каким либо образам отремонтировать светло отражатель пошли на смарку, я решил все таки купить новый «проще простого» но не тут то было. Приехал я на рынок, подошел к одному, к другому бутику с деталями для скутера, ни где нет, спросил совета продавца, если какая-то альтернатива «как сделать свет на скутере»?

Далее мы этот провод протягивает через рулевую колонку, но перед эти нужно снять переднюю облицовку, кстати на нею и прикрепим саму галогенку. Крепление позволяет это сделать (смотрите фото). Как все подключили собираем всю облицовку. Дождавшись вечера нужно настроить ее, так как может ослепить встречную.

Свет конечно не идеальный, но когда вы едите без света то вы рады будете любому. Минус только в том что светит лучом и рассеивает мало. Мне лично достаточно, ямы видно, меня видно другим… ну вроде все. Если появились вопросы по статье «как сделать свет на скутере» пишите в комменты обязательно отвечу.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

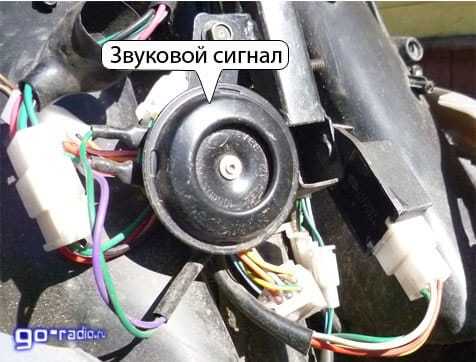

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Как правильно ремонтировать проводку скутера?

Все беды от незнания. Вернее от нежелания некоторых людей эти знания получать и применять их на практике. Порой как заедет на ремонт мотоцикл, а от родной проводки в нем осталось всего три провода измотанных не одним мотком изоленты… От неграмотности владельцев скутера — польза есть только тем кто их ремонтирует, пока есть такие владельцы — работы хватит всем…

Для успешного ремонта проводки нам понадобятся:

Клеммы
Термоусадочный кембрик
Паяльник
Обжимка для клемм
Изолента

Из наиболее часто встречающихся неисправностей в электропроводке можно отметить следующие:

Выгорание, нарушение целостности изоляции, обрыв, окисление контактных клемм
Обрыв, нарушение целостности изоляции, окисление, сгорание проводов
Неквалифицированный ремонт, равно — установка клемм, разъемов, проводов не соответсвующих параметрам потребителей

Неисправности в проводке выявить легко: достаточно сделать визуальный осмотр проводки и оборванный или перебитый провод тут же обнаружит себя, равно как и клемма или разъем. В особо сложных случаях можно прозвонить подозрительный провод на предмет обрыва, но такое бывает редко.

Возьмем для примера обычного «китайца». После ДТП с падением и разрушением пластика перестали работать все электроприборы в том числе стартер.

Снимаем «морду»

После беглого осмотра обнаружились четыре перебитых провода

Провода перебило не просто так: кто-то ремонтировал проводку и неправильно уложил провода: жгут был проложен в том месте где траверса передней вилки упирается в ограничитель рамы. Пока скутер ездил в штатном режиме все было нормально. А как только при падении резко подвернуло руль — траверсой перебило сразу четыре провода.

Эта неисправность не есть серьезная и лечится просто: перекусываем бокорезами поврежденные провода

Нарезаем теми же бокорезами небольшие отрезки тонкого термоусадочного кембрика

Одеваем кембрик на провод

Зачищаем на 4-5 см изоляцию и делаем классическую скрутку. Классическая скрутка делается не по-колхозному, а строго по тех регламенту:

На расстоянии 1-2 см от изоляции загибаем жилы

Накручиваем одну жилу вокруг другой

Накручиваем вторую жилу и обрезаем торчащие концы

Колхозная скрутка делается несколько иначе. В плане уровня мастерства и культуры ремонта такая скрутка неприемлема.

По всем тех регламентам — скрутки положено пропаивать оловом, опрессовывать гильзами или заваривать концы специальным сварочным аппаратом. Отступать от тех регламента — есть зло, поэтому берем и пропаиваем.

Натягиваем на скрутку кембрик и усаживаем его феном. Можно усадить и спичкой, но при этом нужно соблюдать меры пожарной безопасности. Скутер пластмассовый и к тому же в нем есть бензин — используйте лучше фен.

На этом проблемы с этим скутером не закончились. По ходу пьесы пришлось еще заменить несколько клемм, заизолировать и по-новой уложить проводку.

Когда отрывается провод от клемм — многие исправляют эту неисправность примерно так

Такой колхоз так оставлять нельзя: провода еле держатся, а ток идущий на сигнал очень высокий к тому же клеммы оголены — не ровен час замкнут. Лечить нужно в любом случае.

Отрезаем от проводов сопли оставшиеся от прошлого ремонта, зачищаем на 1 см изоляцию, укладываем жилу в клемму

Обжимаем клемму

Отрезаем кембрик, одеваем на клемму и усаживаем

Совсем другой вид

После ремонта проводки — укладываем провода на свои места. Если проводов много — мотаем их изолентой в жгуты, чтобы они телепались. Крутим из стороны в сторону рулем и смотрим, чтобы провода нигде не натягивались и не терлись об подвижные части, все что требует фиксации — фиксируем стяжками.

Как было

Как стало

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки ~ 160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.

Как заменить коммутатор на скутере Сузуки (видео)

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Почему стоит менять электрические соединения зажигания Alpha, Delta

Необходимость в замене отдельных элементов электропроводки Alpha, Delta может быть вызвана разными причинами. Например, ваша модель продавалась без тахометра, а вы хотите его установить. Или из строя вышли провода, отвечающие за подключение зажигания, стартера, осветительных приборов и подсветку индикаторов на панели управления. Также есть еще одна причина, по которой многие водители меняют не отдельные провода, а все электрические соединения в целом. Это связано с тем, что даже мопеды, выпускаемые на отечественных заводах, не рассчитаны на эксплуатацию в российских климатических условиях. В качестве изоляции используется самый дешевый пластик. Конечно, это оказывает положительное воздействие на итоговую стоимость Alpha, Delta. Однако при отрицательных температурах такая изоляция становится хрупкой и начинает крошиться. Если вы планируете использовать мопед и в холодное время года, лучше сразу заменить всю электропроводку на более качественную. Тем более, что это не очень сложно сделать при наличии определенных навыков, а также подробной схемы подключения различных проводов.

Электрические соединения мопеда могут показаться сложными и запутанными, если предварительно не изучить теорию. В данном случае предлагается для ознакомления официальная схема проводки мопедов «Альфа», «Дельта» с двигателем от 49, 9 до 107 кубических сантиметров.

Поскольку данная схема цветная, вы без проблем определите, к чему подключаются синие, желтые, зеленые, розовые и черно-красные провода. Если у вас новенький мопед, вся проводка будет полностью соответствовать данной цветовой схеме. Другое дело, если ваше транспортное средство уже подвергалось ремонту или апгрейдингу. Тогда придется ориентироваться на расположение проводов, а также подключенные к ним приборы. К примеру, выключатель стартера запитан розовым и черным проводом, а замок зажигания — зеленым, черным, красным и черно-белым.
