Втулки

Когда необходим ремонт втулки заднего колеса велосипеда

Своевременное обслуживание задней втулки позволяет поддерживать исправность детали. Периодически необходимо:

• подтягивать корпус;
• заменять изношенные подшипниковые шарики;
• смазывать все детали корпуса непосредственно с внутренней стороны;

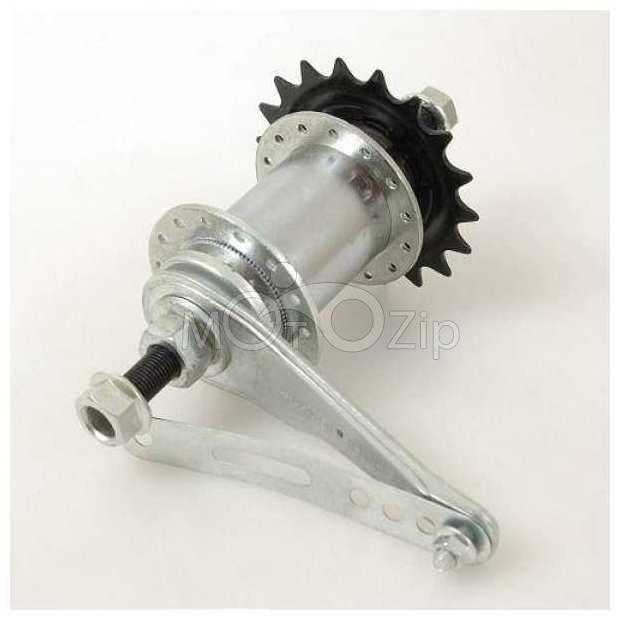

• на тормозной втулке регулировать колодки.

Провести демонтаж самого колеса несколько проще, чем разобрать и снять втулочный корпус. Нет необходимости в извлечении всех деталей со спиц. Полный демонтаж требуется, если нужно заменить весь корпус.

Хотя ось колеса – деталь неприхотливая, всё же ремонта иногда требует. Составляющие нуждаются в регулировке или замене:

• при создании корпусом грохота на ходу и его шаткости, которую легко определить двумя пальцами;
• когда возникает люфт колеса во время движения;
• если мы наблюдаем плохую накатную динамика;
• когда слышен хруст, указывающий на изношенность подшипников.

С расшатанностью и прокручиванием корпуса задней втулки достаточно просто справиться. Нужно всего лишь подтянуть крепёжные гайки. Если они сильно затянуты (встречается и такое), колесу несколько сложнее вращаться. Поэтому целесообразно ослабить гайки. Негожее состояние подшипников либо недостаток смазки определяются по ухудшению наката, возникновению посторонних звуков.

Типы втулок

В мире огромное количество различных велосипедов и на каждый есть определенная втулка заднего колеса велосипеда. Все их можно разделить на группы по различным классифицирующим признакам.

Существуют втулки для скоростных велосипедов и для синглспидов. На скоростных есть либо резьба для трещотки, либо крепление для кассеты. Первый тип дешевле и используется на любительских бюджетных велосипедах. Кассетные же дороже не на много, зато надежнее.

Существуют так же и планетарные. Их устройство сложнее обычных и используется в основном на городских велосипедах.

Спортивные втулки имеют свободный ход. Т.е. на таких великах можно вхолостую крутить педали назад. На байках с ножным тормозом, свободного хода нет. При вращении педалей в обратном направлении срабатывает барабанный тормоз, установленный в заднем колесе.

Есть так же и фиксеры. Это велосипеды с одной скоростью, педали на которых могут крутиться в обоих направлениях. Получается, что на таких велосипедах можно ехать и назад, и вперед.

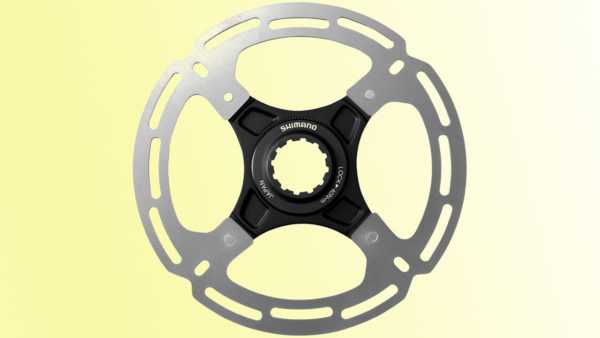

Для байков с дисковыми и ободными тормозами втулки тоже различны. Втулки, совместимые с дисковыми тормозами, оснащены креплениями для тормозных роторов. Для байков с ободной тормозной системой в этом нет необходимости и крепления отсутствуют.

Если в перспективе планируется замена ободных тормозов на дисковые, то лучше сразу ставить втулку для последних. Есть те, на которые роторы крепятся на болты, а есть с креплением «CenterLock»

Обслуживание задней втулки

С

В том случае, если она издает непонятные звуки, в частности, постукивание или хруст, а само колесо стало туго (тяжело) вращаться, то такую втулку рекомендовано промыть и смазать, а также в некоторых случаях и отрегулировать. Если уход за задней втулкой осуществляется правильно и регулярно, то она может безболезненно проработать до двадцати тысяч километров или больше.

Задняя втулка является более нагруженной в сравнении со втулкой передней. Именно этому факту нужно уделять первостепенное значение. Ведь обслуживание задней втулки более сложное. Так, в частности, в начале сезона прогулок на велосипеде нужно обязательно проверять отсутствие люфта или, наоборот, чрезмерной затяжки подшипников втулки задней.

Важно сразу же правильно ее отрегулировать, чтобы в процессе дальнейшей эксплуатации велосипеда не возникало никаких проблем с этой деталью. Кроме того, после 2000 километров пробега велотранспорта необходимо заменить смазку

В случаях же езды зимой или по грязным дорогам рекомендуется смазку менять еще чаще.

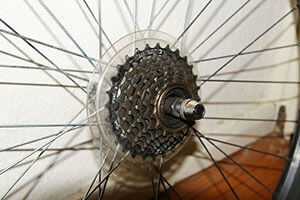

Как снять блок звёздочек и ось втулки.

После снятия стопорного кольца просто вытащите кассету. Большинство кассет скреплено с помощью заклёпок, но если у вас какая-то особая кассета, то у вас получится месиво из звёздочек и прокладок. Некоторые кассетные втулки имеют звёздочки двух разных диаметров, поэтому после снятия постарайтесь сохранить звёздочки в правильном порядке. Если вы профессиональный велогонщик и по какой-либо причине хотите изменить параметры передач, то вам нужно сточить эти заклёпки. Если же вы не собираетесь вносить изменения в настройки передач, то стачивать заклёпки не нужно.

Если в кассете не используются заклёпки или вы их сточили, то не помешает почистить её от грязи, замочив звёздочки в ацетоне, метилэтилкетоне или керосине. На данном этапе также можно просто почистить их металлической щёткой, чтобы по крайней мере удалить заусеницы. Прокладки ни в чём не замачивайте, разве только, если они сделаны не из алюминия. Просто хорошо протрите их и верните на место.

Далее нужно снять саму ось. Снимите всё на конце оси, противоположном звёздочкам. Вытяните ось на небольшое расстояние, которого будет достаточно, чтобы снять подшипники.

Очень аккуратно поднимите внешний уплотнитель с противоположной стороны втулки, работая рычагом по её окружности. Это потребует наличия определённых навыков. Только будьте очень осторожны — не применяйте чрезмерную силу, а только слегка выталкивайте уплотнитель. Нужно попытаться вытащить его так ровно, насколько это возможно.

После этого вы должны заметить два равноудалённых гнезда на внутреннем кольце подшипника.

Разновидности креплений на раму

Крепления разделяются на 3 вида:

Эксцентрики (чаще всего встречаются на скоростных байках, фиксация пружины происходит с помощью рычага и зажимной гайки);

• Гайковые (монтируются на недорогих моделях, крепится ось на дропауты с помощью двух гаек);
• Шлицевые (похожи на гайковые, но накладка на ось идет шлицевая).

Эксцентрики выходят на первое место по удобству, а скорость демонтажа колес происходит за считанные минуты. Механизм достаточно крепкий, но такое крепление не для агрессивной езды.

Для экстремальных ездоков были созданы крепления гибриды — эксцентрик гайка. Ось закрепляется на дропауту с правой стороны с помощью гаек, а с левой стороны с помощью рычага зажимается. То есть нужно проделать следующее:

1. Через весь корпус втулки и рычага крепления нужно продеть ось;
2. Закрутить резьбу на вилку или заднее перо;
3. Гайка крепится сверху;
4. А зафиксированный эксцентрик нужно зажать рычагом.

Эти манипуляции дадут нам надежно закрепленное колесо, которое не потеряет своих качеств, при экстремально быстрой езде по неровным дорогам.

Меры предосторожности при ремонте втулки.

Много компонентов велосипедной втулки изготавливается из поверхностно упрочнённой стали или закалённых хромомолибденовых сплавов, которые являются чрезвычайно хрупкими

Очень осторожно работайте с такими деталями и обязательно используйте защиту для глаз. Чтобы не получить тяжёлые травмы, прикладывайте минимально возможное усилие, не подставляйте лицо и глаза

При разрыве таких деталей осколки разлетаются со скоростью выше 600 метров в секунду, так что у вас не будет ни малейшего шанса уклониться от них. Если вы раньше никогда самостоятельно не разбирали втулку, то я бы рекомендовал отнестись к этому с некоторой долей паранойи. Как говорится — техника безопасности написана кровью. Сначала лучше потренируйтесь на какой-нибудь ненужной или недорогой втулке.

Работайте только с заспицованной в колесо втулкой. Никогда не зажимайте в тисках кассетную втулку или любой из её компонентов.

Если вы дочитали до этого момента, то при условии отсутствия у вас специальных инструментов вы должно быть серьёзно настроены работать как можно безопасней и понимаете все возможные риски. Если это действительно так, то продолжаем дальше. Вернитесь к схематическому изображению втулки в разрезе. Можете даже сохранить его на своём компьютере, чтобы воспользоваться в случае необходимости.

Как разобрать, смазать и собрать заднюю и переднюю втулку велосипеда

Со временем все ломается или повреждается, этого ожидает каждый владелец велосипеда. В случае повреждения осевой системы колес можно справиться самостоятельно. Но как определить поломку или повреждение втулки?

• Велосипед едет не так быстро как раньше;
• Слышится характерный хрустящий звук подшипников;
• Смазка подтекает;
• Обзавелись трещиной в корпусе.

Чтобы избавиться от трещины нужно разобрать колесо, все остальные проблемы можно решить и без этого. Не каждый велосипедист может с этим справиться, поэтому во избежание неприятностей, лучше доверить это дело специалисту. Демонтаж спиц осуществляется на раз-два, а вот установить обратно не факт что получится. Для уверенных в своих силах велосипедистов мы предоставили алгоритм действий для самостоятельной разборки велосипедной втулки:

1. Демонтаж колес;
2. Подобрать нужный гаечный ключ и ослабить осевые гайки. Воспользовавшись съемником, вы легко снимите кассету на заднем колесе;
3. С помощью отвертки нужно поддеть подшипники и снять так, чтобы не потерять шарики;
4. Извлечь ось из корпуса;
5. Все элементы тщательно вытереть и положить на чистую тряпку.

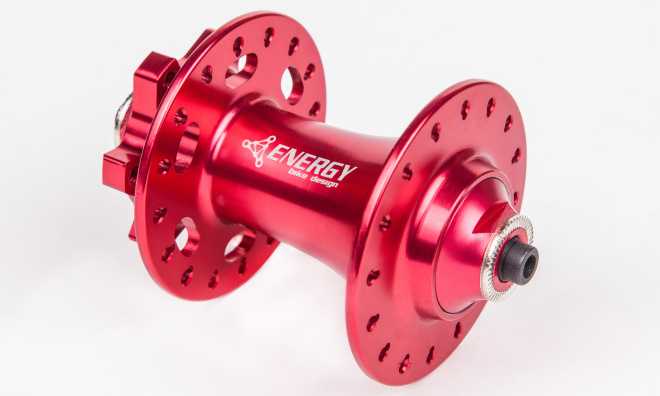

Передние и задние велосипедные втулки

Передняя втулка простейшей конструкции располагается на переднем колесе велосипеда. И ее единственная опция — вращение колеса
. В цилиндрическом корпусе этой детали есть отверстия (во фланцах по торцам) для спиц, а еще имеются ось и подшипниковые узлы.

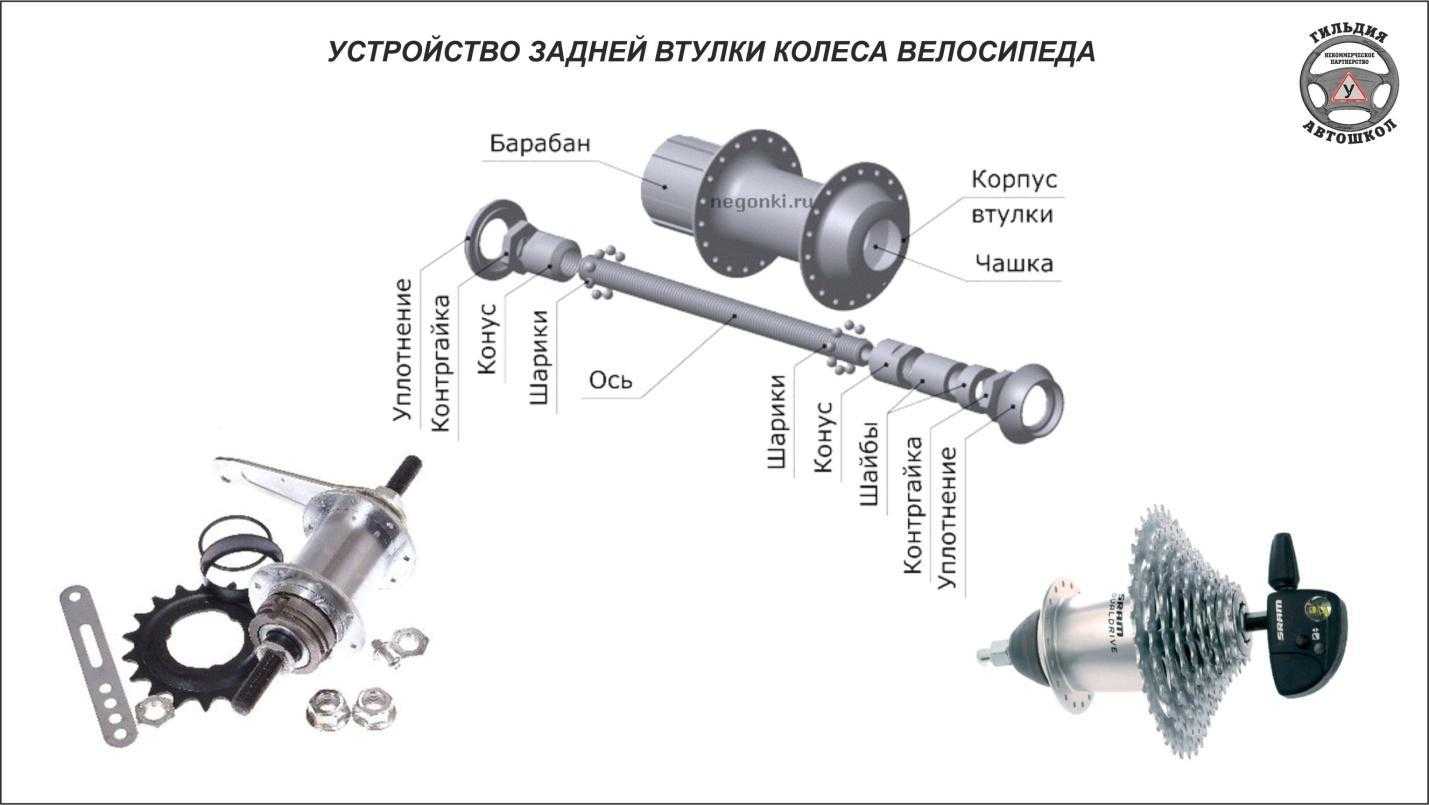

А вот задняя втулка находится уже на заднем колесе. Она и устроена сложнее, и функций исполняет больше. Помимо обеспечения вращения, эта деталь также служит основанием для кассеты или трещотки.

До недавнего времени все задние втулки выпускались резьбовыми, но сегодня такая конструкция уходит в прошлое. В новых спортивных байках (и не только) со множеством скоростей стоят уже усовершенствованные модели, барабанные
. У этих деталей «храповый» механизм (движущая часть задней втулки) является составной частью, а кассета остается лишь набором звезд.

При втулках современной конструкции на нет сводятся:

• возможность сорвать резьбу в момент установки;
• неравномерность износа трещотки и звезд;
• большие энергопотери узла.

Теперь меньше стал вес веловтулок и больше жесткость (за счет увеличения расстояния между подшипниками). Шлицы барабана сделали крепление гораздо более надежным (сорвать с них кассету практически нереально), а шлицевое соединение обеспечило простоту втулочного монтажа. Плюс менять сейчас можно не всю кассету, что довольно затратно, а лишь отдельные звезды.

Однако прогресс в этой области не стоит на месте. Некоторые известные производители (KING, CRISS и др.) вообще выпускают втулки с уникальным механизмом. Практически вечные, конструкция которых – это пара зубчатых колец из стали, да пружина. При качении такие кольца не касаются колеса, а вот при педалировании кольца во втулку вжимает пружина, устанавливая нужное соединение. Простое, надежное и максимально долговечное решение.

Что нужно знать, чтобы снять с подшипника комбинированное кольцо?

Для этого потребуются специальные инструменты. С помощью системы рычагов, соответствующих размеру гнезд, кольцо отвинчивают по часовой стрелке. Справившись с этой работой, можно переходить к следующему шагу – снятию подшипников.

Выполнив это, их смазывают, чтобы хорошо сели на место. С сердцевины снятой задней втулки потребуется удалить, не повредив, все шайбы (их, как минимум, три). Их нужно протереть и сохранить в таком же порядке.

Для очистки шайб подойдет любой растворитель. Перед сборкой они должны хорошо высохнуть. Поддев подшипники небольшой отверткой, их кладут на тряпку.

Они должны быть установлены на место, если нет никаких серьезных проблем. Если же замечены проблемы с переключением передач, можно попробовать удалить самую тонкую из них, собрать и проверить, исчезла ли проблема.

Если нет, шайбу возвращают на место, а удалят более толстую. Если достигнуть приемлемой нагрузки удается только с самой толстой из шайб, возможно, задняя втулка изношена и требует замены.

Достаточно мелкие подшипники кассетных втулок легко теряются, но для их поиска не рекомендуется пользоваться магнитом, поскольку, намагнитившись, они будут притягивать железные частицы, что приведет к быстрому их износу.

На этапе их чистки, их заворачивают в тряпку, чтобы удалить лишнюю смазку. Затем процесс повторяют, смочив чистую тряпку в растворителе.

При обнаружении дефектов или явных следов его износа, заменяют новым.

Установка подшипников

Проще их устанавливать, начиная со стороны трещотки.

Устанавливаемось

Чтобы нагрузку настроить правильно, контргайкой следует зафиксировать конус, помещенный в трещотку. Со стороны трансмиссии ось рекомендуется заблокировать, максимально отцентровать (если крепится болтами).

Окончательная сборка

Подшипники со стороны трещотки обильно смазать, закрутить в них конусы для установки предварительной нагрузки, вращая по часовой стрелке контргайкой.

Вначале конус затягивают не сильно, чтобы он оказывал незначительное сопротивление вращению, т.е. открутить его можно было бы рукой.

Устройство кассеты такое, что вставить ее возможно единственным способом: с силой затягивают контргайку, проверяя, чтобы в кассете не было люфта. Осталось проконтролировать зазор между тормозными колодками и ободом, а также свободно ли вращается колесо. После того, как предварительная нагрузка настроена, можно фиксировать с помощью контргайки, конус.

Установив на байк колесо, вращают педали: вначале в одну сторону — вперед, потом – в обратную, чтобы удалить излишки смазки. Вытечь она должна в течение нескольких минут. Велосипед готов к работе.

Видео: Задняя втулка велосипеда передняя втулка — что это?

Велосипед признан во всем мире самым полезным для здоровья, легким и практичным средством передвижения. Но его владельцу следует обязательно научиться устранять хотя бы элементарные неисправности, особенно если вы едете в по сложному и длинному веломаршруту. Иначе ваш двухколесный друг обойдется вам в кругленькую сумму.

Освоить мелкое восстановление можно, если запастись терпением и наблюдательностью. Эти качества чрезвычайно нужны при разборке узлов, смазке, замене изношенных деталей. Часто приходится обслуживать колеса вместе с задними втулками.

Как отремонтировать переднюю втулку своими руками

Когда нужно ремонтировать втулку

Ремонт втулки переднего колеса велосипеда своими руками предполагает демонтаж конструкции и последовательную установку. Когда без ремонта не обойтись?

1. Если колесо, расположенное спереди, вращается хуже, чем раньше.
2. Ушли в прошлое быстрота и лёгкость передвижения.

Ремонтные работы подразумевают в том числе смазывание обоймы для подшипников, справиться с этим может даже новичок.

Как разобрать

Разборка передней втулки велосипеда своими руками выглядит следующим образом:

Поставьте транспортное средство перед собой в таком положении, чтобы вам было удобно ремонтировать конструкцию, желательно сверху «козла».
Если есть дисковые тормоза, отсоедините их.
Вооружившись двумя ключами, выкрутите втулку

Важно не потерять подшипники, которые сразу начнут выпадать из обоймы, соберите их и отложите в сторону. Даже при наличии сепаратора шарики всё равно могут выпасть, всё зависит от степени изношенности сепаратора.
Специалисты рекомендуют запомнить последовательность откручивания каждой детали, в этом же порядке позже предстоит сборка функционального компонента транспортного средства.
Осмотрите и оцените состояние чашки детали

Присутствие механических повреждений, сколов и царапин недопустимо, след от шариков в идеале должен быть ровным и гладким. Если повреждения есть, во время езды подшипник станет причиной появления настораживающего треска и заклинивания вращения переднего колеса, которое сложно игнорировать.

Передняя втулка велосипеда, ремонт которой можно осуществить своими руками, после разборки подразумевает тщательное протирание составляющих от пыли, а также смазывание чашки. В качестве смазочного вещества лучше использовать смазку, похожую на литол.

https://youtube.com/watch?v=CxZOfw9fSiA

Как правильно смазывать

Втулка передняя смазывается жирным толстым слоем смазочного состава, после чего сверху с одинаковым шагом распределяются шарики, в качестве удобной альтернативы можно поставить подшипник, где есть сепаратор. Шаг, который нужно выдержать между шариками, достигает 1–2 мм. Следите за тем, чтобы с двух сторон обоймы находилось равное число шариков.

Теперь приступайте к проверке состояния поверхности конуса, которым оснащена передняя втулка. На плоскости не должно быть видимых повреждений. Обильно смажьте конус и ось.

Установка передней втулки

Сборка детали

Если вы смогли разобрать втулку, то вы сумеете её и собрать — нужно всего лишь следовать обратному порядку вышеописанной инструкции

Помните важное правило: одну сторону детали делают неподвижной, затягивая гайку до упора. Далее, разместите ось так, чтобы передняя втулка была с ней соединена

Специалисты не рекомендуют переусердствовать с затягиванием конуса, это чревато тем, что колесо не будет вращаться. Слабое затягивание, в свою очередь, приводит к колебаниям звена в разные стороны.

Теперь можно поставить транспортное средство в обычное положение и окончательно отрегулировать его работу. Какие характеристики нужно проверить перед тем, как ездить на отремонтированном транспорте?

• Правильная разборка передней втулки велосипеда, смазка и сборка решают вопрос тяжёлого передвижения транспорта.
• Считается, что передняя втулка, обеспечивающая лёгкость езды велосипеда, также гарантирует отсутствие люфта.
• Тщательно обработанная смазкой втулка переднего колеса убирает причину появления во время движения велосипеда шумов, трения и треска.

Начинаем разбирать заднюю втулку, выполняем съём стопорного кольца кассеты

Съём внутреннего кольца самого подшипника производим двумя острогубцами, при этом аккуратно проталкиваем «носик» прямо в шлицевую канавку наружного стопорного кольца. Хорошо фиксируем звёздочки, будто поворачивая их по курсу свободного хода. Если у колеса имеется правая резьба, пользуемся этим же методом. Вращение втулочного стопорного кольца должно происходить против часовой стрелки.

Со статьей читают

Как заклеить камеру велосипеда

закрыть
открыть
x

Для внешнего стопорного кольца характерна правая резьба

Работая с велосипедной трансмиссией, важно учитывать направление вращения педалей. В идеале оно должно быть согласованным с направлением затягивания

Поэтому втулку раскручивают против часовой стрелки. При расположении трансмиссии справа задняя втулка оснащается правой резьбой.

Обслуживание

Сразу оговорюсь, что здесь речь идет только о наиболее распространенных типах втулок. Их обслуживание сводится к обслуживанию несущих подшипников: их чистке и замене смазки, а также регулировке, так как трещеточные механизмы («орехи») втулок условно-неразборные, механизмы втулок типа «Торпедо» необслуживаемые, а другие типы механизмов встречаются весьма редко и должны иметь какие-то конкретные указания по обслуживанию в паспорте велосипеда. При умеренной эксплуатации переборку втулок для замены смазки следует производить раз в сезон или раз в 5000 км., при агрессивном использовании, обслуживание необходимо проводить чаще. В случаях появления люфта в подшипниках или посторонних звуков при вращении колеса переборку или регулировку необходимо проводить по возможности быстрее. Если во втулки попала вода, также желательно перебрать их. Втулки шоссейных и городских велосипедов могут перебираться реже в силу более щадящего режима эксплуатации. Втулки на промышленных подшипниках также должны обслуживаться.

Надо сказать, что для разборки втулки на радиально-упорных подшипниках требуются конусные ключи и съемник кассеты, в случае задней втулки, поэтому обычно проще сдать велосипед на переборку в мастерскую. При замене смазки необходимо использовать пластичную смазку типа Литола, ШРУС, смазка № 158 или другой качественной пластичной смазки. (Прочитайте отдельную статью про смазки)

В случае использования конусных подшипников стоит осмотреть поверхность шариков и беговых дорожек на предмет наличия трещинок и сколов и, в случае необходимости, заменить шарики и конуса. Перед закладкой свежей смазки, необходимо как следует вычистить втулку от остатков отработанной. Не стоит разжижать консистентную смазку жидкими маслами, иначе смазка будет легко вымываться и быстро срабатываться. Кроме обслуживания подшипников, пользуясь случаем желательно осмотреть втулки на предмет появления трещин в корпусах и, главное, на фланцах в зоне расположения спицевых отверстий.

Велосипедные втулки: разновидности, выбор и уход

Для некоторых людей велосипедный механизм очень простой в понимании, а для некоторых это достаточно сложная конструкция. Все зависит от опыта, самого байка и детали, которую нужно заменить или починить. К примеру, прогулочный велосипед будет легче починить, чем любой спортивный байк. Но в итоге, каждая конструкция это некая система, в которой все детали взаимосвязаны и нельзя какие-то из них исключить. Втулки колес входят в разряд именно таких конструкций.

Они созданы для равномерного распределения круговой и радиальной нагрузки на колеса. Иногда отвечают за функцию торможения и переключение скоростей.

Как видим, веловтулки основополагающая часть комфортной езды. Рассмотри их характеристики, различие и правильный технический осмотр.

Втулки

По своей сути все втулки очень похожи — они держат на себе спицы и вращаются на оси, которая, в свою очередь, закреплена в дропаутах передней или задней вилки велосипеда.

Втулка Shimano за 10 долларов и Chris King с керамическими подшипниками за 250$.

Большинство бюджетных, и втулок в среднем ценовом диапазоне, между собой практически не различаются. Единственное, что может разниться, так это количество отверстий для спиц и реже высота фланца. Сходство их обусловлено тем, что они производителями задумываются конкурентными и взаимозаменяемыми. То есть, если у вас вышла из строя передняя или задняя втулка, то вы легко найдете ей замену практически в любой веломастерской или веломагазине по весьма приятной цене (от 10 баксов и выше).

Первое различие, на которое мы обратим внимание — длина оси. В зависимости от конструкционных особенностей велосипеда и дисциплины, для которой он предназначен этот параметр в значительной степени изменяется.

Как разобрать вилку

Для того чтобы разобрать вилку, необходимо снять руль и переднее колесо. Как это сделать, вы уже знаете. Теперь достаем нужную нам деталь и снимаем с нее опорное конусное кольцо (лучше всего делать это отверткой). Половина работы уже сделана! Осталось только открутить нижние опорные болты, достать эластомер и снять «штаны».

На этом этапе вам непременно понадобится ветошь, ведь с вилки начнут течь масло и вода. Лучше заранее позаботиться о том, чтобы тряпки были под рукой. Все. Теперь имеет смысл осмотреть все детали на наличие трещин и других повреждений, смазать вилку маслом. Теперь ваш байк готов к новым приключениям!

Резюме

Проверяем на практике качество ремонта. Используя разные скоростные режимы, необходимо испытать велосипед. Достаточно прислушаться к своим ощущениям, чтобы понять – есть люфт колеса или нет, крепко ли оно зафиксировано. Правильный ремонт приносит в дальнейшем ощущение комфорта и уверенности. При несерьёзном отношении к работе вторичная регулировка неизбежна.

Проводить ремонт и обслуживание задней втулки своими руками несложно. При необходимости заменить всю конструкцию, предпочтительнее выбрать модель, идентичную вышедшему сейчас из строя аналогу. Если нет уверенности или возможности провести ремонт задней втулки собственноручно, весьма разумно воспользоваться услугами специалиста. В противном случае высока вероятность повреждения самой детали.

Виды велосипедных втулок и их компоненты

Классификация втулок

Существуют два вида втулок – передняя и задняя. Передняя проще устроена и не подвергается таким нагрузкам, как задняя, особенно если на велосипеде установлена вилка с амортизатором. Задняя втулка служит для передачи вращающего момента от педалей к заднему колесу, от неё зависят динамические характеристики байка, поэтому дальше речь пойдёт именно о ней.

Велосипедные втулки различаются по материалу, из которого они изготовлены, а также внутреннему устройству. Обычно они состоят из оси, ступицы с фланцами, к которым крепятся спицы, и подшипников. Различают следующие виды втулок для заднего колеса:

• Трещоточные, в которых набор звёздочек объединён с храповым механизмом в единое целое. Такие втулки часто ставятся на велосипеды нижнего ценового сегмента.
• Кассетные, в которых набор задних звёзд устанавливается на специальный барабан с помощью шлицевого соединения.
• Планетарные с внутренним переключением передач, в которых шестерёнки расположены внутри корпуса самой втулки. Они имеют высокий вес и стоимость, но надёжны и практически не требуют технического обслуживания.

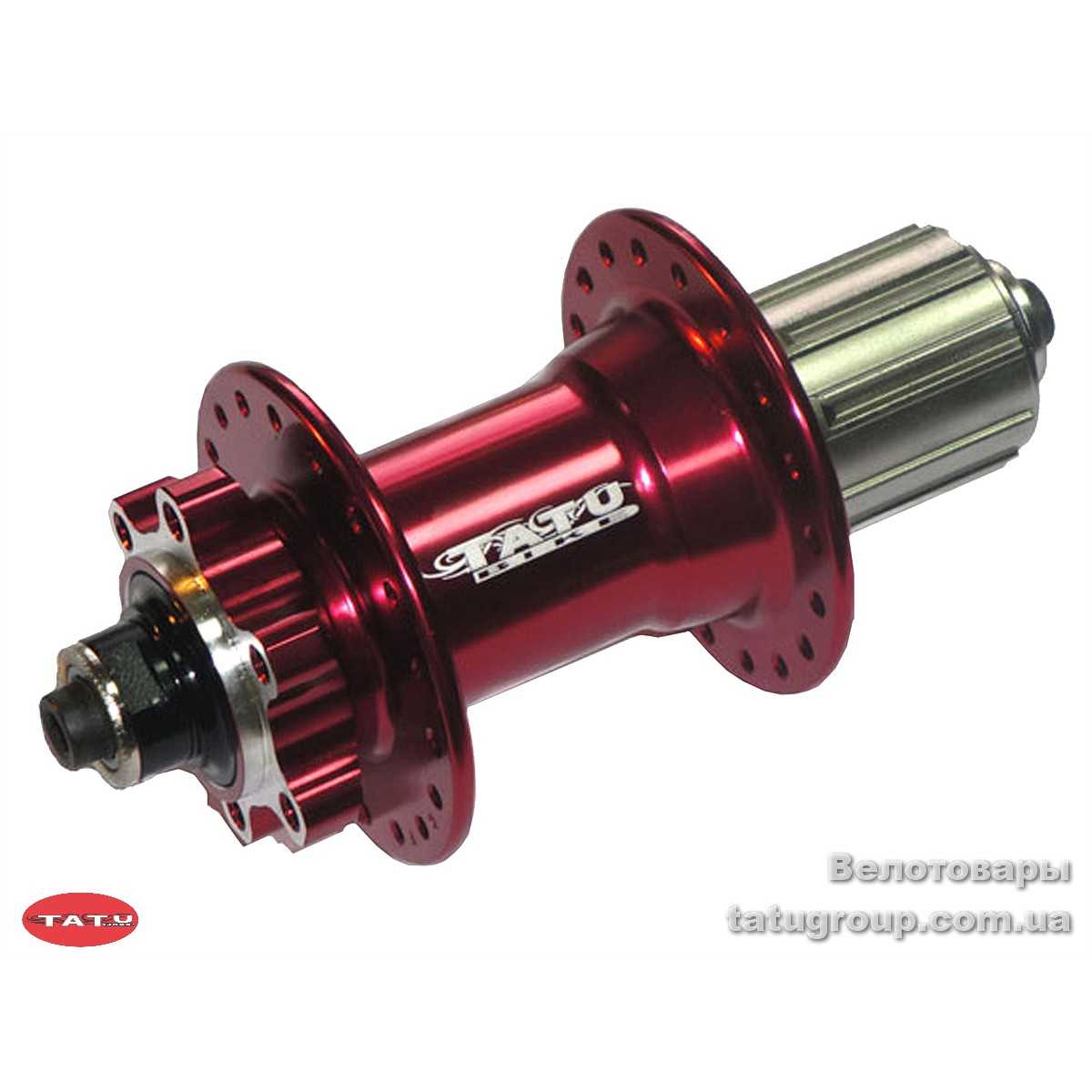

Втулка задняя кассетная Novatec d042sb-ss

Первые два типа получили наибольшее распространение, а планетарные остаются скорее экзотикой, хотя довольно часто используются в ситибайках.

Втулки с трещоткой дешевле, но менее надёжны и считаются устаревшими, поэтому лучше выбрать вариант с кассетой.

Втулка задняя JOY TECH 434 под трещотку

Подшипники

Важным фактором, на который следует обратить внимание при выборе втулки, является тип подшипников, установленных в них. Наиболее распространённым видом остаются насыпные шарикоподшипники, но более надёжны промышленные подшипники в картриджах

В первом случае на оси велосипеда крепятся конусные гайки, которые прижимают шарики к чашкам, конструктивно являющимся частью корпуса самой втулки. Узлы с такими подшипниками легко обслуживать и ремонтировать, но они быстро засоряются.

Подшипник промышленный R8RS задней втулки КТ-155

В изделиях на промышленных подшипниках шарики в кассете запрессованы прямо в ступицу. Они отлично подходят для спортивного велосипеда, так как имеют больший коэффициент полезного действия и лучшую защиту от грязи. Другим преимуществом втулок на промподшипниках является то, что они не требуют регулировки осевого зазора и частой смазки, но разобрать их довольно трудно.

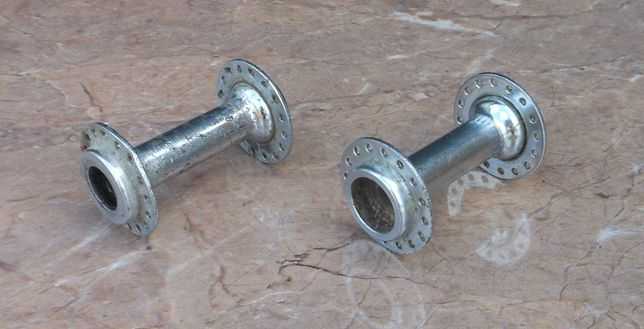

Корпус втулки

Как правило, корпусом втулки является ступица колеса. Она имеет фланцы, на которых крепятся спицы, причём из-за наличия на заднем колесе набора звёздочек спицы имеют с одной стороны немного меньшую длину. У втулок с насыпными подшипниками внутренняя поверхность имеет дорожки, по которым двигаются шарики.

Задняя ось

Задняя ось велосипеда представляет собой жёстко зафиксированный в дропаутах стержень с резьбой, который не передаёт крутящий момент, но при этом несёт основную нагрузку при движении велосипеда. Она обычно изготавливается из стали, титанового или алюминиевого сплава, и является неотъемлемым конструктивным элементом втулки.

В зависимости от типа крепления оси могут быть полыми или цельными. Полые используются вместе с эксцентриковыми стяжками, облегчающими установку и демонтаж колеса. Такие оси имеют большую жёсткость и меньший вес.

Эксцентриковые зажимы

Ещё одним способом крепления колеса является фиксация его оси в перьях рамы специальными гайками. Для рамы с горизонтальными дропаутами больше подойдёт ось на гайках из-за более надёжного и прочного крепления колеса.

Ось втулки задняя Quando KT-262R 175mm на гайках

В некоторых моделях горного велосипеда, а также байков для циклокросса, используются сквозные оси (thru axle), один из концов которых имеет резьбу. Такие оси являются частью конструкции рамы и обычно поставляются вместе с ней.

Толщина задней оси зависит от типа велосипеда, а её длина определяется расстоянием между дропаутами перьев рамы. В некоторых моделях втулок диаметр может меняться с помощью специальных переходников. Обычно применяются такие оси (первое число – диаметр, а второе – длина):

• 10×135 мм – используются в большинстве современных велосипедов;
• 10×130 мм – устанавливаются на шоссейные велосипеды;
• 12×150 мм – велосипедные оси для даунхилла и фри-райда;
• 10×170 мм – такие оси ставятся на фэт-байки;
• 10×120 мм – подходит для скоростного трекового велосипеда.

На велосипедах для экстремального спорта High End уровня могут использоваться специальные оси увеличенной толщины, которые обладают повышенной прочностью.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному. На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо. Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Начинаем разборку колес

Для начала, конечно же, снимем их с велосипеда. Снимаем с колес эксцентрики, с заднего колеса снимаем кассету. Как это сделать я подробно написал здесь.

Готовим инструменты. Чтобы раскрутить конусные гайки нам понадобятся два ключа. В моем случае — это были два ключа на 15. Иногда нужен один ключ на 13, и один на 15. Иногда два по 13. Смотрите на свои оси внимательно

Если у вас вдруг не найдется второго (или даже первого) узкого ключа, и вы захотите повторить мой опыт — то: 1. Обязательно наденьте защитные очки. В глаза пыль и мелкие осколки от наждачного круга летит только в путь. 2. Поставьте рядом ведерко с водой, и почаще макайте туда ключ. Если он почернеет в процессе заужения — то можете его выкидывать.

Порядок замены подшипника заднего колеса велосипеда

Вращательные движения колеса обеспечиваются его осью — втулкой. В свою очередь, втулка работает благодаря шарнирному механизму, который встроен в неё и обеспечивает равномерную передачу усилий и движение велосипеда. Износ подшипников сказывается на работе велосипеда негативно и не позволяет механизму функционировать.

Для смазки и замены изношенных подшипников велосипеда необходимо разобрать втулку. С задним колесом придётся немного повозиться, потому что для того, чтоб добраться до втулки — нужно для начала извлечь кассету со звёздочками. В случае с односкоростными байками — демонтировать нужно также стопорное кольцо и саму звёздочку.

Порядок разборки заднего колеса следующий:

Разборка. Для начала с дропаутов снимаем колёса. Используя кассетный съёмник, разбираем звёзды. Отвёрткой или специальным инструментом размыкаем стопор. Затем со стороны, которая противоположна звёздам, откручиваем крепёжные гайки с помощью ключа на 15.
Замена/чистка. Извлекаем подшипниковые узлы и шайбы. Перебираем сепараторный механизм либо меняем на промышленный. Промышленные подшипники меняем на новые. Очищаем детали либо меняем повреждённые компоненты узла. При замене сепараторных подшипников смазываем узел. При установке промышленных смазываем только внутренние стороны втулки и ось

Важно: в случае если вы меняете изношенные детали на новые — подберите их с такими же характеристиками, как старые.
Сборка. Делаем всё, что при разборке, в обратном порядке

Учитывайте важность правильной установки деталей
При разборке обратите на это внимание. Во избежание люфтов или ухудшения качества работы колеса — все детали необходимо установить ровно, без перекосов, именно в том расположении, в котором они были изначально
После сборки необходимо проверить работоспособность колёс. Если детали установлены правильно — об этом будет свидетельствовать плавность хода без люфта.

Это интересно: Зачем нужны заплатки для камер, как избежать прокола, что потребуется для ремонта, алгоритм действий, рекомендации по эксплуатации камеры

Как разобрать смазать и собрать заднюю и переднюю втулку велосипеда

Если во время передвижения велосипеда, вы слышите посторонние звуки, наблюдается люфт или стучат подшипники — это означает, что задняя втулка нуждается в срочном ремонте.

Работы по разборке задней втулки (рис. 2) выполняются в следующей последовательности:

• снимается кассета, звезды заднего колеса горного велосипеда;
• разобрать трещетку;

Рис. 2 Задняя втулка

• открутить конргайку;
• демонтируется стопорное кольцо;
• снимаются шайбы и подшипники;
• проводится инспекция всех деталей втулки и при необходимости производится их замена;
• далее следует собрать втулку и вставить на место ось;
• поместить на свои места конус, шайбы подшипники.

Рис. 3 Передняя втулка
