Как пользоваться динамометрическим ключом

Лучшие стрелочные динамометрические ключи

Стрелочный вариант динамометрического инструмента отличается наличием специального индикаторного табло, который показывает величину усилия. Среди моделей есть различные варианта, которые отличаются по своему назначению и ценовому сегменту.

КМШ-140 НИЗ 2774-140

НИЗ 2774-140 относится к бюджетному сегменту стрелочных ключей для измерения усилия при работе с резьбовыми соединениями.

Продается в комплекте со специальным футляром. Инструмент изготавливается из специальной стали инструментального характера.

Назначением является применение для работ, не требующих большой точности измерений. Ключ относится к малогабаритным и легким инструментам динамометрического типа.

Плюсы КМШ-140 НИЗ 2774-140

1. Дешевый вариант измерительного устройства.
2. Небольшой вес и удобство в работе.
3. Наличие чехла из пластика для переноски и хранения.
4. Отличается простотой.

Минусы КМШ-140 НИЗ 2774-140

1. Маленький размер плеча.
2. При покупке требуется проверять расположение стрелки, которая должна быть на нуле.

Top Tools 37D105

Модель 37D105 относят к наиболее простым вариантам динамометрических ключей.

Посадочный квадрат имеет габариты в 1/2 дюйма, что делает его подходящим для большинства стандартных головок такого типа.

Отличием является шкала, которая позволяет увидеть момент усилия с помощью индикатора, ограниченного 200 Нм.

Плюсы Top Tools 37D105

1. Стоимость.
2. Хороший вариант для домашнего использования.
3. Простота и удобство.

Минусы Top Tools 37D105

1. Неточность.
2. Маленький размер не позволяет замерять усилия большого значения.
3. Шкала не достаточно разборчивая.

Виды силовых ключей

Какой лучше выбрать подобного типа инструмент, решать вам. Всё зависит от того, какими материальными ресурсами вы располагаете, а также для каких именно целей нужно такое приспособление. на нашем авторынке представлены в следующих модификациях:

• стрелочные варианты;
• предельного типа, или щелчковые;
• оборудование с цифровым индикатором.

Первый вариант — стрелочные ключи — достаточно распространён среди отечественных владельцев авто. Они недорогие, но и их погрешность достаточно высокая — от 6 до 20% в некоторых случаях. Только профессиональные модели, имеющие вид манометра, будут показывать меньшую погрешность в работе. В основном стрелочные экземпляры применяют в работе, где не требуется высокая точность, если нужно просто затянуть резьбу.

Щелчковые силомерные ключи относятся к полупрофессиональным инструментам. Их используют автослесари на станциях технического обслуживания, а также опытные водители. Такие инструменты имеют достаточно низкий процент погрешности, большинство из них проходят калибровку на заводе-изготовителе, про что выдаётся сертификат.

Ключи силомерные с цифровым индикатором — самые точные и надёжные, но и самые дорогие из существующих вариантов. Процент погрешности такого инструмента менее 1 процента. Также есть возможность загрузки данных в программу Эксель и установку программ с . В основном такие динамометрические ключи используют на профессиональных СТО.

Если вы ещё не знаете, какой выбрать подобного рода инструмент для своего авто, то, конечно же, отдайте предпочтение последнему варианту. Но как бы там ни было, у любого водителя или владельца авто в арсенале должен быть хотя бы ключ стрелочного типа.

Стандартные ключи для велосипеда

В первую группу входят самые простые и недорогие инструменты:

• рожковый ключ на 15 и 14 мм;
• накидной;
• разводной;
• шестигранники;
• спицевой ключ.

Стандартный гаечный ключ с двойными размерами – классический инструмент для снятия колес с гаечным креплением к оси втулки. Распространенные размеры колесных гаек на велосипедах – 14 и 15 мм, именно такие ключи и нужно приобрести в первую очередь. Для колеса на гайке 15 мм – размеры на 15 и 14 мм, для 14-миллиметровых гаек – 14 и 12 мм. Кроме колес, гаечными ключами снимают и затягивают крепления втулок.

Разновидностью съемника гаек является накидной ключ. От рожкового аналога он отличается тем, что может охватить гайку целиком, соответственно, момент затяжки будет сильнее, чем у рожков при одинаковом усилии.

Существует и гибридный вариант «рожок-накидка»

Инструмент с подвижной губой – разводник – один на всё, который может заменить набор ключей ряда размеров. С помощью регулятора на торце подвижная часть отдаляется от фиксированной и, таким образом, по шкале ниже выставляется нужный размер. Разводные ключи хорошо подходят для подтягивания крупных гаек:

• крепления колес;
• болт на руле;
• подседельная гайка;
• контрагайка на рулевой.

На маленьких размерах, меньше 10 мм, он будет неудобен. Кроме того, подвижная часть хуже прилегает к ребрам гайки, из-за чего снижается эффективность момента раскручивания и затяжки.

Шестигранники – инструменты для работы с внутренними гайками. Представляют собой изогнутые металлические детали: короткий конец затягивает, длинный служит силовым плечом.

Так выглядит шестигранный ключ

Наряду с классическими шестигранными болтами применяются ключи стандарта Torx – сечения внутренней гайки и соответствующего ключа выполнены в виде шестиконечной звезды. В зависимости от модели стандарты могут различаться, поэтому перед покупкой инструмента надо узнать форму внутренней гайки.

Стоит этот простой и легкий инструмент копейки, так же, как и рожковые гаечные ключи, за исключением разводника. Используется для затягивания тросиков на переключателях и тормозах, фиксации руля (распространено шестигранное крепление), настройки вилки.

Спицевой ключ используется для изменения натяжения спиц колес велосипеда. С этой задачей не справятся плоскогубцы или разводной ключ. Данный инструмент относится к узкоспециальным, но очень прост в работе, подходит исключительно для квадратных наконечников.

Спицевой ключ – это чашка и набор отверстий под разные размеры квадратов

Могут встречаться и одноразмерные варианты, тогда при покупке надо точно знать размеры головок спиц. Используется этот инструмент для исправления восьмерок на колесах, распределения натяжения по окружности колеса и замене одной или нескольких спиц.

Метки: динамометрический ключ

Комментарии 40

Для ковыряния в двигателе лучше иметь ключ на 5-25 Нм. он получается точнее.а для остальных работ подойдет ключ на 19-110 Нм.

а для какого двигателя 5-25?взять таблицу посмотреть от ваз 2107 так там момент затяжки головки 117 а по всей машине 10-117 ну максимум сошка рулевая 230 примерно а вот где найти дешевый ключ и верно регулируемое усилие.я видел за 900 рублей в магазине гарден но не спрашивал как он

клапанная крышка у классического вазовского мотора то ли 8 Нм, то ли около того.

на моем поло дроссельная заслонка прикручивается саморезами в пластиковый коллектор с усилием 7 Нм.

Клапанные крышки на форде прикручивались 10 или 15 Нм.

Так что не вазом единым сыт человек ))))

Пользуюсь Jonnesway (в домашней мастерской) и Toptul (на работе) www.drive2.ru/l/4046182/.Качество достойное.

Взял себе Динамометрический электронный ключ-адаптер GROSS 14164, испытал и поверял при замене прокладки под головкой — очень понравился…

Хороший .На работе в магазе в продаже лежит, все подумываю себе прикупить хотя force 5-25 есть и 19-110

Этот ключ находится посередине тех моментов которые тебе нужны.Для клапанной крышки он через чур сильный, а для ступицы слабый.Для небольших моментов лучше иметь с циферблатом.А такой для больших моментов.Посмотри какие моменты у тебя есть на машине, по ним и выбирай себе ключ.

legaga, поддерживаю у меня их два, один с маленьких диапазона, а другой для больших диапазона, например для ремонта двигателя нужно два, что вы собираетесь часто крутить?

та, так, чаще в двигателе, там клапанная кришка, бугеля на розпредвале…НУ и там, ступичний подшипник очень редко,

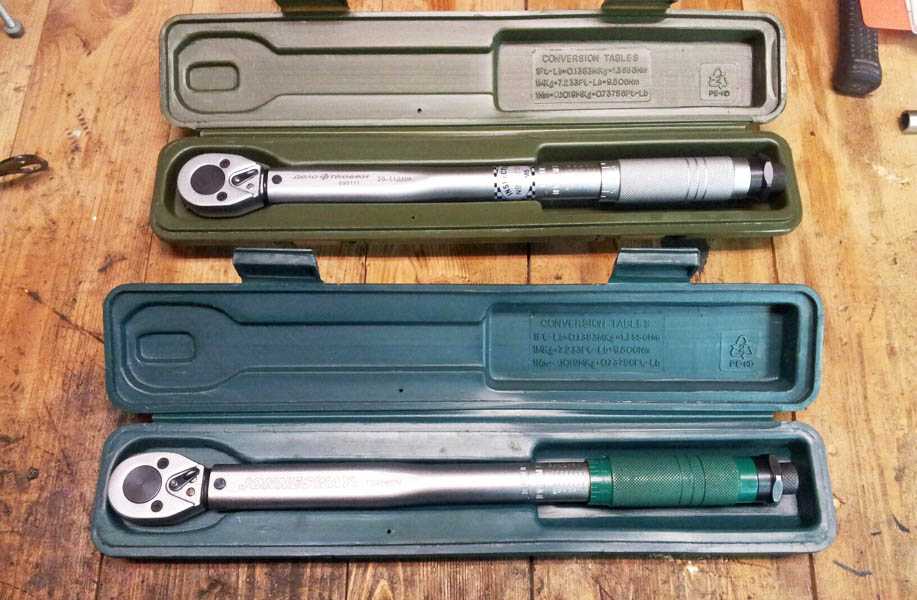

Брал себе три года назад матрикс около 4 стоил изумительно выставляешь сколько надо и до щелчка)))))

привет. сначала нужно определиться для каких целей он тебе будет нужен. я к тому, что ты не найдешь универсального ключа с полным диапазоном закрутки. У меня например на Рено, болты крепления кожуха сцепления к маховику- 12 н/м., болты крепления крышки термостата -10 н/м., болт крепления колеса — 105, а вот гайка ступицы — уже все 280 н/м. Поэтому, чтобы перекрыть практически весь диапазон, я взял себе два ключа — www.jtcrussia.ru/tools/JTC-700729/ и второй — www.jtcrussia.ru/tools/JTC-682428/. Подумай, посмотри какой момент затяжки нужен будет тебе в основном. Ключи с большим моментом затяжки как правило длиннее, учти и этот момент. И напаследок о качестве, …если напряг с денежкой, возьми сначала один ключ, но хороший, проверенной фирмы, с хорошими отзывами, с малым процентом допуска, брать малоизвестный, это как правило, все-равно, что взять стрелочный, где момент затяжки будет плюс- минус километр. Качественным ключом и работать и даже просто держать его в руках приятно, ))) неговоря уже об уверенности правильной закрутки.а как пользоваться вот тебе в помощь —

Каждый автомобиль требует периодического обслуживания, ремонта и профилактики. Причём многие владельцы транспортных средств предпочитают делать всё это своими руками.

В машине присутствует ряд сложных устройств, к которым предъявляются повышенные требования в плане их сборки, разборки и восстановления

Подогнать деталь, правильно затянуть крепления и исключить вероятность разбалтывания крайне важно в таких ситуациях

Далеко не всё можно делать на глаз или примерно, ориентируясь по собственным ощущениям. Иногда требуется соблюдать строгие правила, прикладывать определённые усилия, не превышая и не уменьшая этих значений. Именно тут на первый план выходит такой инструмент, как динамометрический ключ.

Динамометрические ключи бывают нескольких типов. Они отличаются между собой конструкцией и степенью погрешности, предназначены для эксплуатации в гаражных и профессиональных условиях. Потому автомобилистов интересует, на каком именно ключе лучше остановить свой выбор.

В каких случаях нужен динамометрический ключ при ремонте автомобиля

Момент силы — это векторная величина. Усилие, которое прикладывается к верхней шляпке болта, чтобы его открутить или закрутить и есть момент силы. Некоторые типы крепежных элементов автомобиля требуют затяжки на выверенную величину, чтобы компонент работал как закладывал производитель. Уровень затяжки производитель прописывает в служебной документации, но на глаз его не выставишь. Вот тут-то на сцену выходит динамометрический ключ — must have в наборе необходимого автомобильного инструмента. Чтобы понять, выбрать динамометрический ключ под себя, нужно понимать, как он работает.

Как работает динамометрический ключ

Разница между гаечным и динамометрическим ключом в том, что последний используя индикатор, маленький дисплей, щелкающий звук, иглу или стрелку точно указывает, какое усилие прикладывается к его ручке. Не всем известно, что для многих крепежных деталей требуется очень выверенная затяжка. Когда речь заходит о силе затяжки гаек и болтов в автомобиле, гадать «хорошо ли я затянул эту гайку или нужно посильнее» неправильно.

Зачем нужен

Почему нужно знать с каким усилием затянуто крепление? Затянул слабо и болт открутится, колесо отвалится, глушитель отпадет. Слишком туго и сорвете резьбу или загнете деталь. Например, чрезмерно затянутые гайки на колесе приведут к деформации ротора тормоза, увеличению тормозного пути, преждевременному износу тормозов и неудобствам из-за заклинивающих рулевых наконечников. Из-за чрезмерно затянутой гайки может даже отпасть шпилька с резьбой, на которую закручивается гайка. Недостаточное затягивание колесных гаек приведет к их ослаблению, отвинчиванию. Ощущая внезапное биение руля при движении на автомобиле, которое усиливается с каждым десятком километров проверьте, затянуты ли гайки, иначе можно увидеть отпавшее колесо, обгоняющее вас по дороге. Поэтому в большинстве руководств по эксплуатации автомобилей есть рекомендации по уровню момента затяжки гаек, болтов и соединений.

Если проводится работа с двигателем или трансмиссией, динамометрический ключ необходим как воздух. Например, чрезмерное затягивание болтов головки блока цилиндров может легко привести к дорогим повреждениям и катастрофическим потерям охлаждающей жидкости. Слишком плотно затянутые болты выпускного коллектора приведут к растрескиванию коллектора. Уровень момента затяжки настолько важен для правильного ремонта автомобиля, что большинство руководств по эксплуатации техники дает их вместе с рекомендациями по ремонту, включая в таблицы на задней странице с указанием расположения крепежа, обозначения и отдельных рекомендаций момента затяжки. Сила крутящего момента может быть измерена в единицах:

• метр-килограммы (мкг);
• ньютон-метр (Нм);
• pound-feet (lb-ft).

Приобретая новый гаечный ключ, убедитесь, что он откалиброван в тех же единицах измерения, которые рекомендуются в документации по ремонту автомобиля или имейте под рукой таблицу пересчета. Большинство автомобилей, продаваемых в Соединенных Штатах, имеют характеристики крутящего момента, выраженные в pound-feet (lb-ft). В России в Ньютон-метрах.

Как работает динамометрический ключ

Приличные динамометрические ключи начинаются в цене от 2600 до 9000 рублей с размерами присоединительного квадрата, на которую крепится торцевая головка или удлинитель, ⅜, ½, ¾ и 1 дюйма. Ключи с малым размером квадрата подходят для работ с хрупким материалом, где нужна хирургическая точность затяжки. Крупные используются для придания высокого усилия момента затяжки гайкам шкива коленчатого вала или трансмиссии. Как и в случае с торцевыми ключами, ½ дюймовый справится с большинством основных задач по ремонту автомобиля.

Общие правила по использованию инструмента

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе.

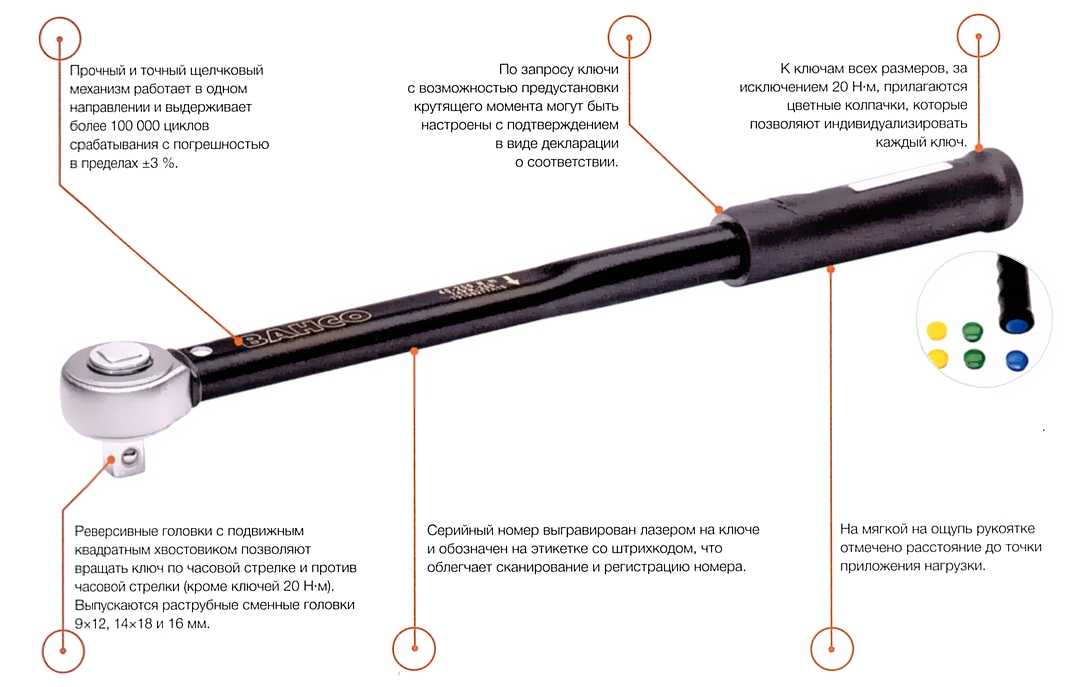

Щелчкового типа

Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок. Данный звук сигнализирует о достижении требуемого параметра. Примечательно, что дальше прибор перейдет в режим «проскальзывания» и перетянуть соединение не получится.

Видео: «Как пользоваться ключом щелчкового типа»

Как пользоваться шкалой:

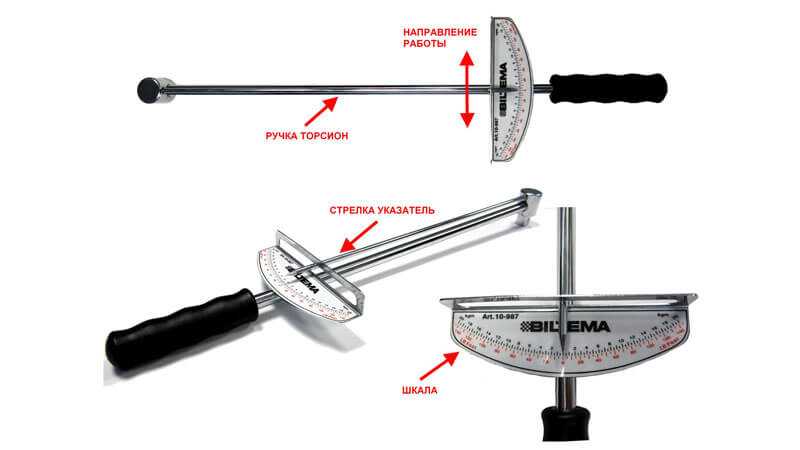

Торсионного типа со стрелкой-указателем

Такие ключи имеют характерную особенность – крупные габаритные размеры. Непосредственно у самой рукоятки имеется шкала, по которой и производятся необходимые измерения. Предварительно настроить данный ключ не получится, результат затяжки достигается по факту.

Рекомендуется использовать только в машинах и механизмах, где предусмотрен средний уровень точности затяжки.

При использовании стрелочного инструмента рукоятка перемещается относительно шкалы в направлении приложения усилия. Стрелка остается неподвижной.

Чтобы максимально точно произвести замер, необходимо выполнить пошагово следующие действия:

1. Заранее найти на шкале место, которое должна достичь стрелка в момент прикладывания максимального усилия;
2. Осуществлять затяжку плавно и последовательно, достигая заданного положения на шкале;
3. Если необходимо применение дополнительного усилия, инструмент снимается, производится затягивание обычным ключом и повторная проверка.

Видео: «Как пользоваться ключом стрелочного типа»

Динамометрический электронный прибор

Применение данного инструмента обосновано при сборке оборудования, требующего высокой точности затяжки. На ЖК-дисплей выводится информация (момент затяжки в Н·м). Преимущество моделей – в возможности сохранения настроек при работе.

Установка данных осуществляется по инструкции при помощи специальных кнопок. Удобно и достаточно просто, а экономия времени – огромная. Выгодно использовать такие девайсы на конвейерной сборке, когда необходимо выполнять повторяющуюся операцию многократно.

Сигнализирует при достижении заданного момента затяжки с высокой точностью. Существуют так же специальные электронные адаптеры, которые устанавливаются на ключ-трещотку.

Видео: «Как пользоваться ключом электронного типа»

С рожковыми насадками

Данные ключи имеют принцип работы аналогичный стрелочному типу, но иной внешний вид. Разница в достижении более точных результатов. Фиксация момента затяжки достигается поворотным механизмом с пружиной спирального типа.

К этому механизму присоединен стрелочный индикатор с измерительной шкалой в Н·м. Поворачивание рычага происходит по принципу, аналогичному для работы с гаечным. Слесарь создает необходимую величину усилия, которая отображается на шкале за счет отклонения стрелочного индикатора.

Видео: «Как пользоваться ключом рожкового типа»

Далее приведём несколько наглядных примеров при работе с динамометрическими ключами.

Inforce 06-05-108

Модель оснащена кнопочным механизмом фиксации, позволяющим быстро закрепить сменную головку или аксессуар. Это обеспечивает высокую производительность при работе с крепежами различного размера. Пластиковый кейс предохраняет ключ от механических повреждений и облегчает переноску.

Диапазон усилий невелик — от 5 до 25 Н·м, но и вес самого ключа составляет 0,72 кг. Эргономичная рукоять с нескользящим покрытием гарантирует надежный захват инструмента. Регулировка крутящего момента осуществляется одной рукой, что удобно при непрерывной работе.

Достоинства:

• удобство удержания;
• простая регулировка;
• малый вес;
• легкость транспортировки;
• быстрая смена оснастки.

Недостатки:

сложный ремонт.

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы

Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

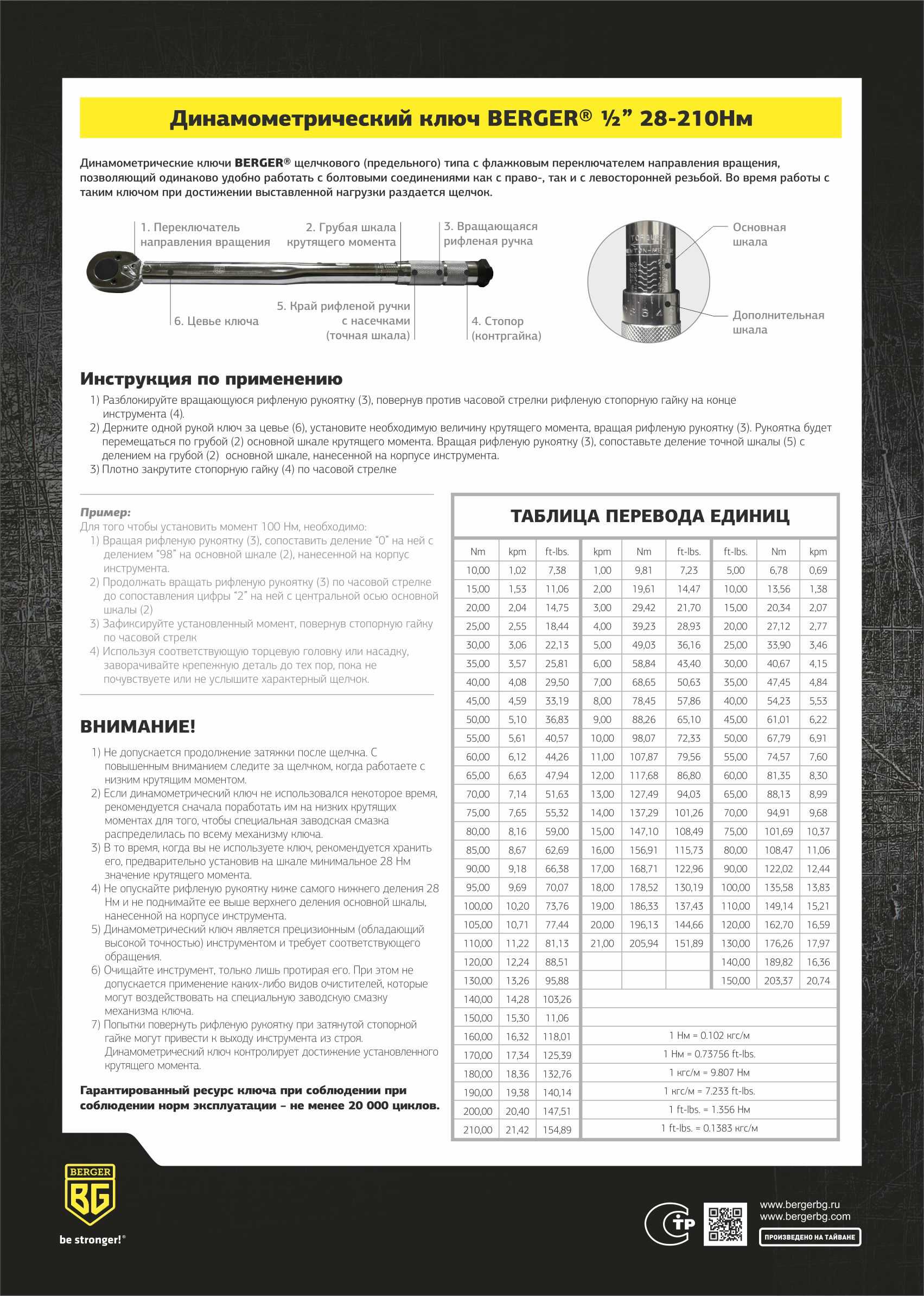

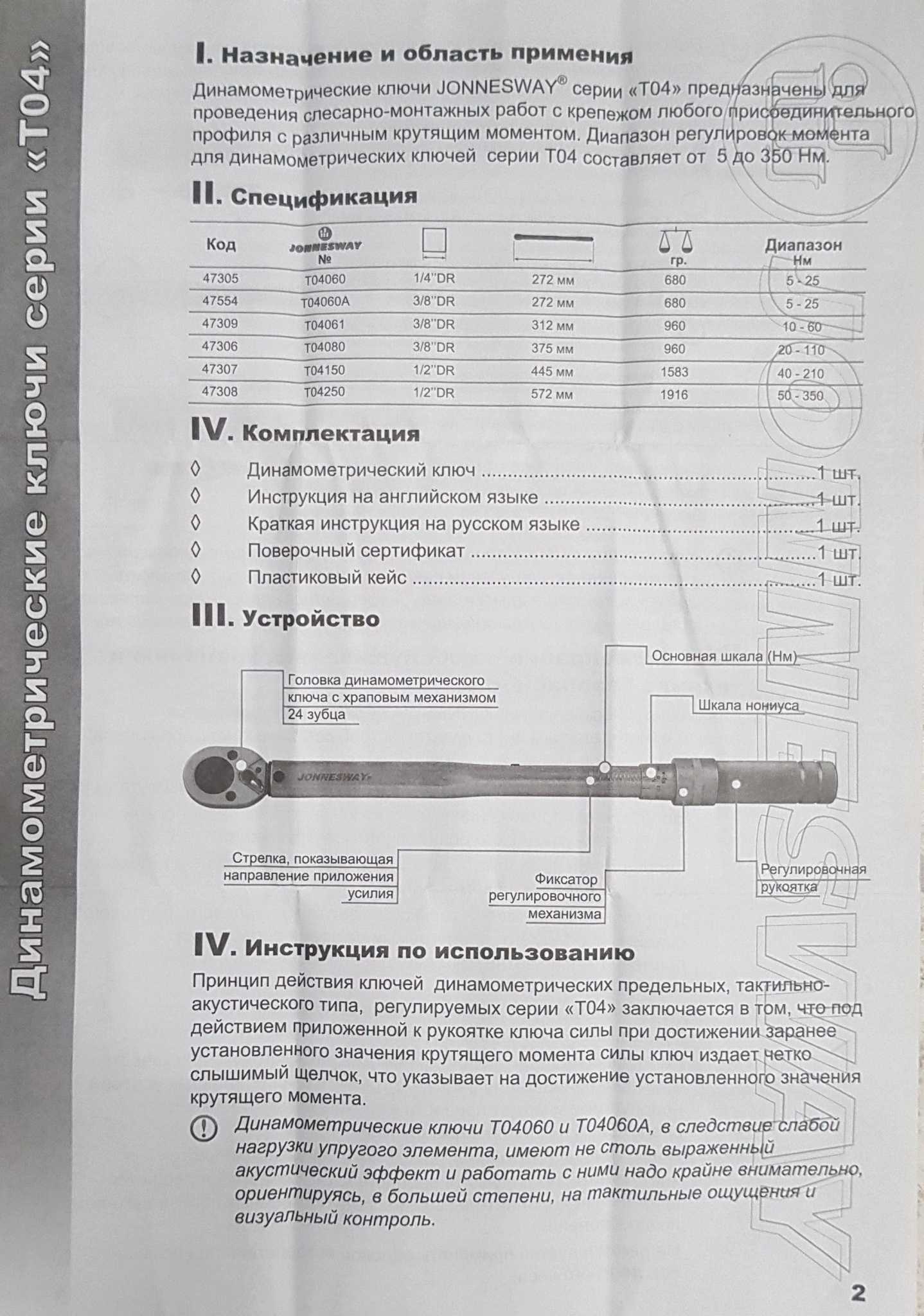

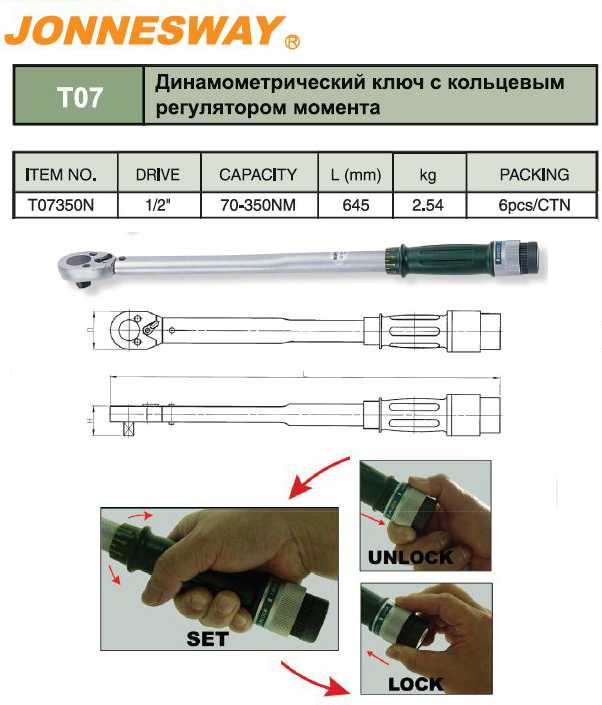

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

1. Отпустить стопорную гайку;
2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона. Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

• Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
• Применять только стандартные или высокие безударные торцевые насадки;
• Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
• Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
• Не рекомендуется бросать или стучать по инструменту;
• Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
• После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
• После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
• Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Список источников

• www.aist-tools.ru
• womanadvice.ru
• stanok.guru
• obinstrumente.ru
• papamaster.su
• spbux.ru
• master-kleit.ru
• autobryansk.info

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:

При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Резьба/шаг мм	Класс прочности
4.6	5.8	8.8	10.9	12.9
5/0.8	2,1	3,5	5,5	7,8	9,3
6/1.0	3,6	5,9	9,4	13,4	16,3
8/1.25	8,5	14,4	23,0	31,7	38,4
10/1.5	16,3	27,8	45,1	62,4	75,8
12/1.75	28,8	49,0	77,8	109,4	130,6
14/2.0	46,1	76,8	122,9	173,8	208,3
16/2.0	71,0	118,1	189,1	265,9	319,7
18/2.5	98,9	165,1	264,0	370,6	444,5
20/2.5	138,2	230,4	369,6	519,4	623,0
22/2.5	186,2	311,0	497,3	698,9	839,0
24/3.0	239,0	399,4	638,4	897,6	1075,2
27/3.0	345,6	576,0	922,6	1296,0	1555,2
30/3.5	472,3	786,2	1257,6	1766,4	2121,6
33/3.5	636,5	1056,0	1699,2	2380,8	2860,8
36/4.0	820,8	1363,2	2188,8	3081,6	3696,0
39/4.0	1056,0	1756,8	…	3955,2	4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов. Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Как правильно пользоваться динамометрическим ключом?

Недостаточно купить хороший инструмент, нужно также правильно его использовать: знать, как и что им делать.

Прежде всего, динамометрические ключи – это инструмент калибровочный, и использовать его следует только для предназначенных для него целей — т.е. откручивать гайки и проверять «старые» соединения им запрещено.

При затягивании крепежа настоятельно рекомендуется следовать следующим правилам:

Затягиваемый крепёж перед затягиванием нужно правильно подготовить. Болты и гайки должны быть чистыми и сухими. Присутствие грязи и наличие обильной смазки не допустимо, поскольку эти факторы влияют на показания прилагаемых силовых значений, рекомендуемых производителем.

Чтобы погрешность момента силы затяжки была максимально адекватной, крепёжный болт следует слегка смазать маслом, — одна-две капли машинной смазки наносятся под основание шляпки болта и на его кончик.

Слегка смазанный болт помещают на бумагу, где излишек масла с крепежа впитывается в промокашку. Оставшегося количества вполне достаточно для устранения избыточного сопротивления при навёртывании гайки и устранения дополнительного сопротивления при затягивании между поверхностями гайки и шляпкой болта.

В большинстве случаев, затяжка болтовых соединений происходит в несколько этапов (2-3) — это делается во избежание перекоса закрепляемой детали и равномерного распределения силы стягивания на всех крепёжных соединениях.

Данное правило не применяется для одноболтового соединения. Хотя, при использовании динамометрического ключа предельного типа, особенно, начинающими веломеханиками, рекомендуется выставлять сначала меньшее значение момента затяжки. Это объясняется тем, что после сигнального щелчка новичок по инерции может перекрутить болт, т.е. прозевать момент, когда нужно остановиться.

Именно в этом нюансе выигрывает бюджетный стрелочный динамометрический ключ — пользователь визуально видит приближение требуемого усилия.

Не редки случаи, когда рекомендуемая сила затяжки незначительна, например, 10-40Nm, а такое болтовое соединение в ходе дальнейшей эксплуатации подвержено раскручиванию, т.е. ослаблению из-за механических вибраций. Тогда, чтобы этого не происходило используют специальную фиксирующую смазку.

Для исключения ослабления крепления в ходе эксплуатации превышать предельный момент стяжки категорически запрещается.

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

Щелчковый ключ

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.
