Начало ремонта

Модификации

Так как Isuzu NQR 71P выпускают в Ульяновске только в виде «голых шасси», то изготовление и установка различных кузовов на них отдали сторонним фирмам. Уже сегодня на Isuzu устанавливают различные по назначению кузова от эвакуаторов до эвтектики – термоизоляционного фургона с аккумуляторами холода. Помимо этого «Чайка&Сервис», например, предлагает крышевые «спальники» или бортовые платформы с краном-манипулятором. Установка КМУ требует наличия на машине рабочей гидросистемы, и на заводе специально для этого выпускают шасси Isuzu с КОМ. На нее устанавливают и платформы для эвакуации легковых автомобилей или высотные автогидроподъемники. Помимо Isuzu NQR 71P на заводе в Ульяновске уже запущено в производство более легкое шасси Isuzu NKR 55E грузоподъемностью 2 т, а до конца года обещают освоить машины с грузоподъемностью шасси до 7 т.

Возможные комплектации автомобилей российского производства

Помимо шасси, ЗАО «СОЛЛЕРС-ИСУЗУ» выпускает малотоннажные автомобили с разными кузовами:

«3.5» с бортовым кузовом — предназначен для перевозки различного груза общим весом до одной тонны.Грузовая платформа имеет три откидывающихся борта. Радиус разворота 5,8 метра.

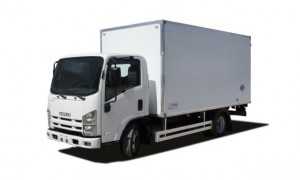

«3.5» промтоварный фургон. В качестве кузова на шасси установлен жесткий фургон.Погрузка или выгрузка товара производится через задние распахивающиеся двери. Для закрытия этих дверей используются штанговый запор и замок.

«Исузу Эльф 3.5» с изотермическим кузовом (изображен на фото справа). По своим техническим характеристикам автомобиль предназначен для перевозки скоропортящихся товаров в жестком закрытом изотермическом кузове. Кузова могут быть каркасными или бескаркасными.

В качестве опции возможна установка холодильно-морозильного оборудования. Работы по погрузке или выгрузке осуществляются через задние ворота с запором. Возможна буксировка крытого прицепа общим весом 3,5 т.

«3.5» спецавтомобиль. В России собирают специальный бортовой автомобиль с манипулятором, который позволяет самостоятельно производить погрузку на свой кузов или на другое транспортное средство.

Презентация на тему ДВИГАТЕЛЬ 4HG1-T ОСОБЕННОСТИ РЕМОНТА. ПОДБОР ВКЛАДЫШЕЙ 1. Установить вкладыши в постели блока цилиндров и крышку блока ОСОБЕННОСТИ РЕМОНТА. Транскрипт

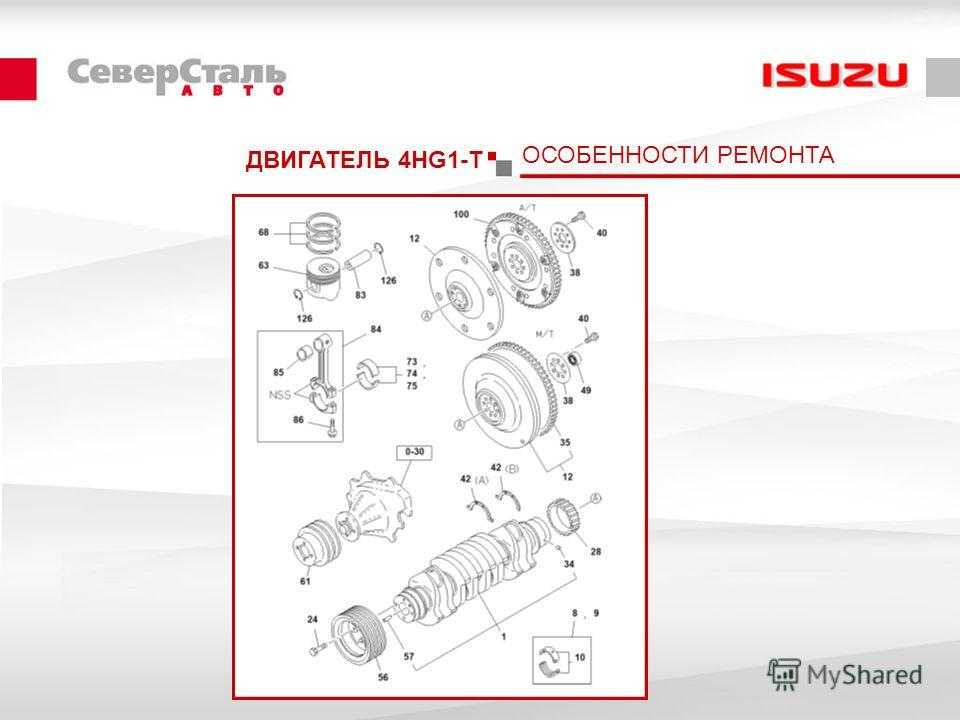

ДВИГАТЕЛЬ 4HG1-T ОСОБЕННОСТИ РЕМОНТА

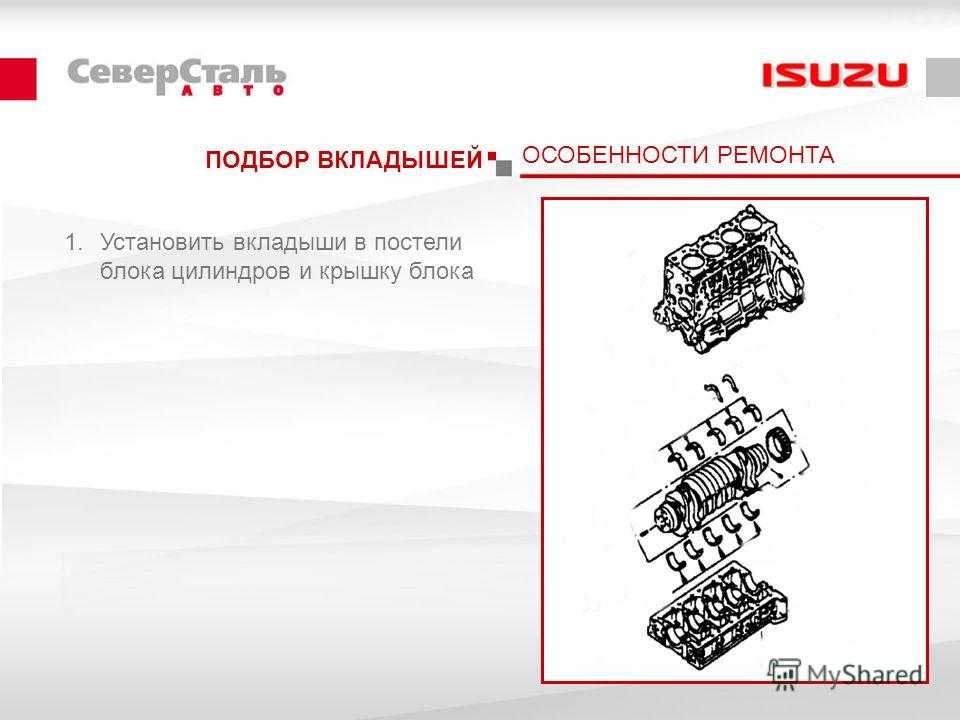

ПОДБОР ВКЛАДЫШЕЙ 1. Установить вкладыши в постели блока цилиндров и крышку блока ОСОБЕННОСТИ РЕМОНТА

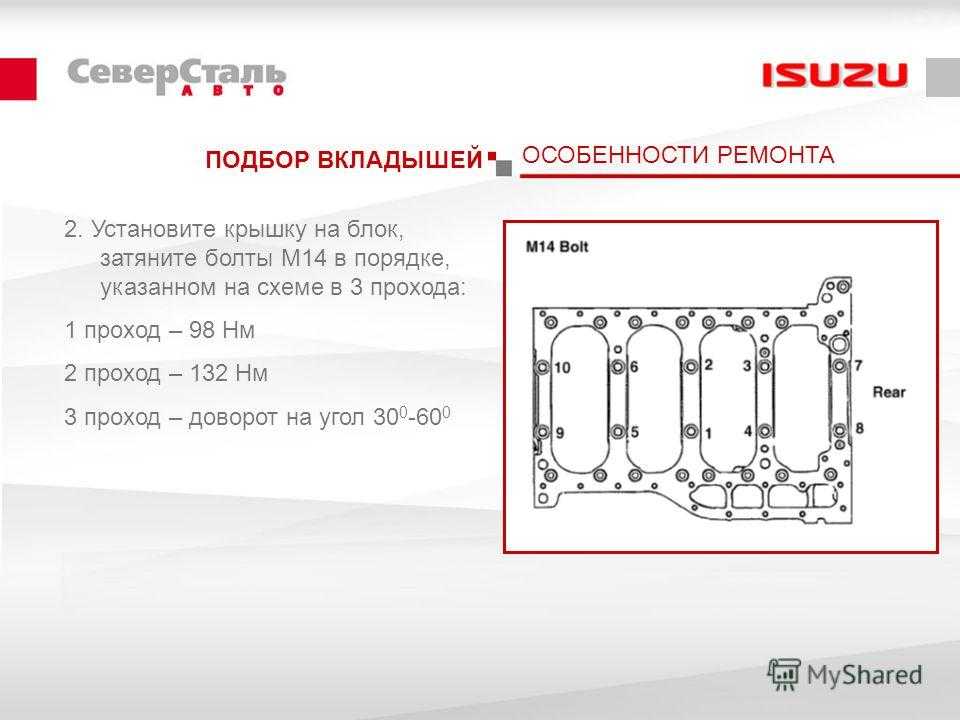

ПОДБОР ВКЛАДЫШЕЙ 2. Установите крышку на блок, затяните болты М14 в порядке, указанном на схеме в 3 прохода: 1 проход – 98 Нм 2 проход – 132 Нм 3 проход – доворот на угол ОСОБЕННОСТИ РЕМОНТА

ПОДБОР ВКЛАДЫШЕЙ 3. Протяните болты М10 в порядке, указанном на схеме с моментом 37 Нм ОСОБЕННОСТИ РЕМОНТА

ПОДБОР ВКЛАДЫШЕЙ 4. Измерьте внутренний диаметр по вкладышам. Если измеренное значение превышает лимит, детали должны быть восстановлены или заменены 5. Снимите крышку блока цилиндров ОСОБЕННОСТИ РЕМОНТА

ПОДБОР ВКЛАДЫШЕЙ Подбор вкладышей основан на соответствии внутреннего диаметра корпуса подшипника и диаметра коренной шейки коленвала. Им присвоен номер класса (1 или 2). Номера для каждого корпуса коренного подшипника выбиты на крышке блока цилиндров слева впереди. Номера для коренных шеек выбиты на противовесе первого цилиндра коленвала ОСОБЕННОСТИ РЕМОНТА

ПОДБОР ВКЛАДЫШЕЙ Подобрать вкладыши для коренных шеек 1,2,4,5 по таблице. Корпус коренного подшипника Коренная шейка коленвала 1,2,4,5 Вкладыш коренной шейки Номер класса ДиаметрНомер класса ДиаметрЦвет Черный 281,916-81,925Коричневый Синий 281,916-81,925Черный ОСОБЕННОСТИ РЕМОНТА

ПОДБОР ВКЛАДЫШЕЙ Корпус коренного подшипника Коренная шейка коленвала 3 Вкладыш коренной шейки Номер класса ДиаметрНомер класса ДиаметрЦвет Черный 281,901-81,910Коричневый Синий 281,901-81,910Черный Подобрать вкладыши для коренной шейки 3 по таблице. ОСОБЕННОСТИ РЕМОНТА

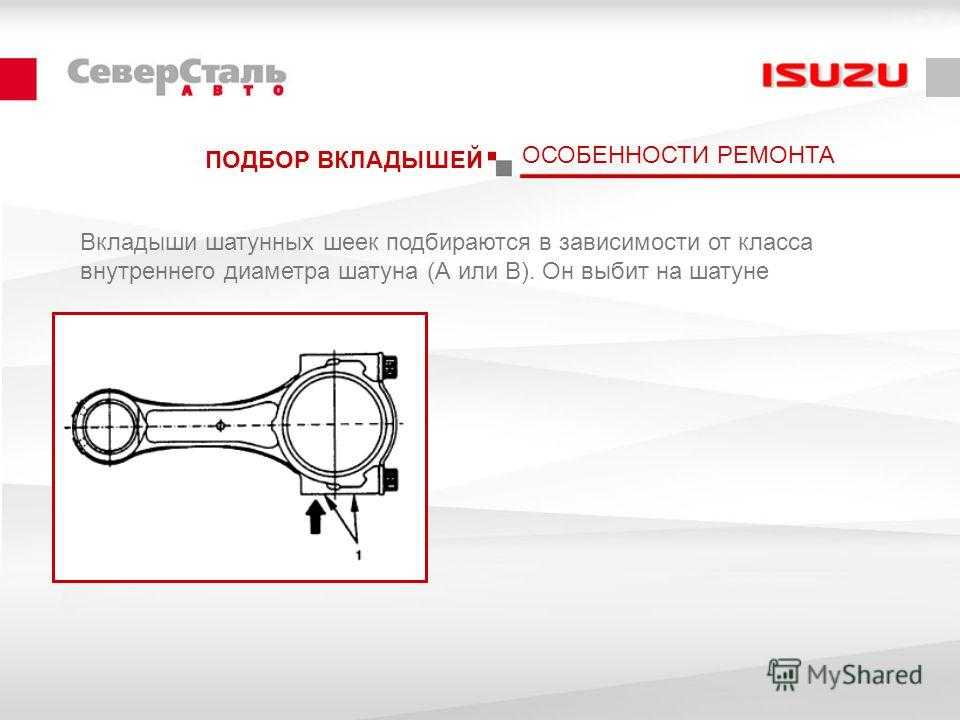

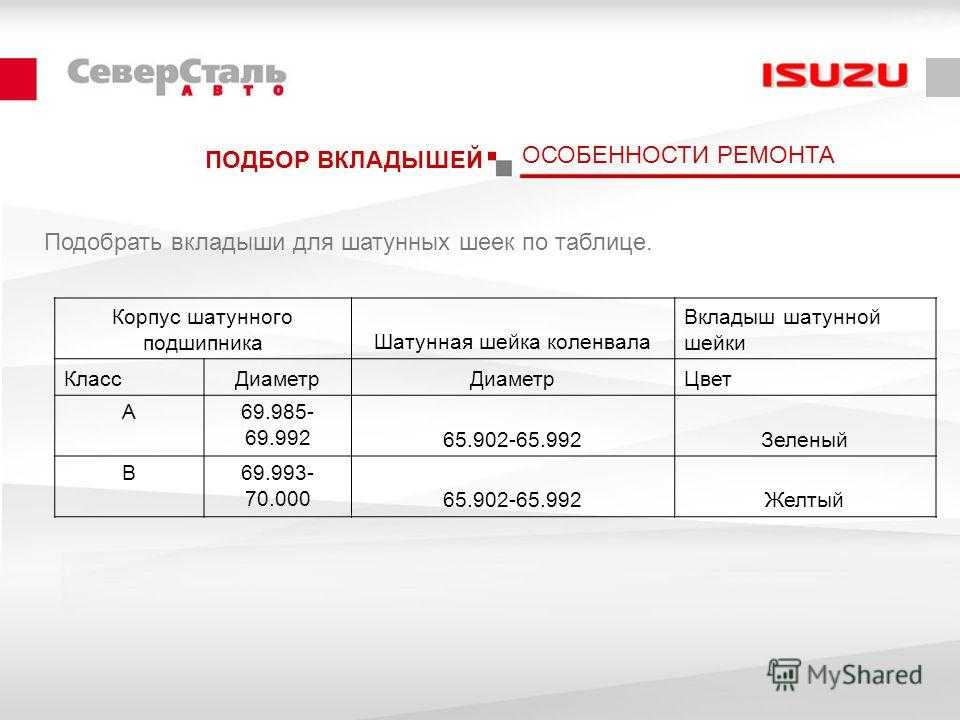

ПОДБОР ВКЛАДЫШЕЙ Вкладыши шатунных шеек подбираются в зависимости от класса внутреннего диаметра шатуна (А или В). Он выбит на шатуне ОСОБЕННОСТИ РЕМОНТА

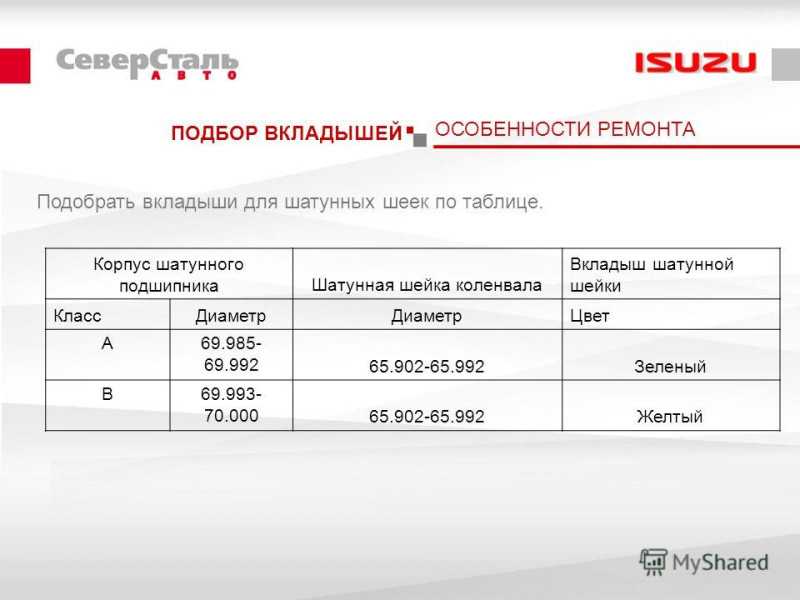

ПОДБОР ВКЛАДЫШЕЙ Корпус шатунного подшипника Шатунная шейка коленвала Вкладыш шатунной шейки Класс Диаметр Цвет А Зеленый В Желтый Подобрать вкладыши для шатунных шеек по таблице. ОСОБЕННОСТИ РЕМОНТА

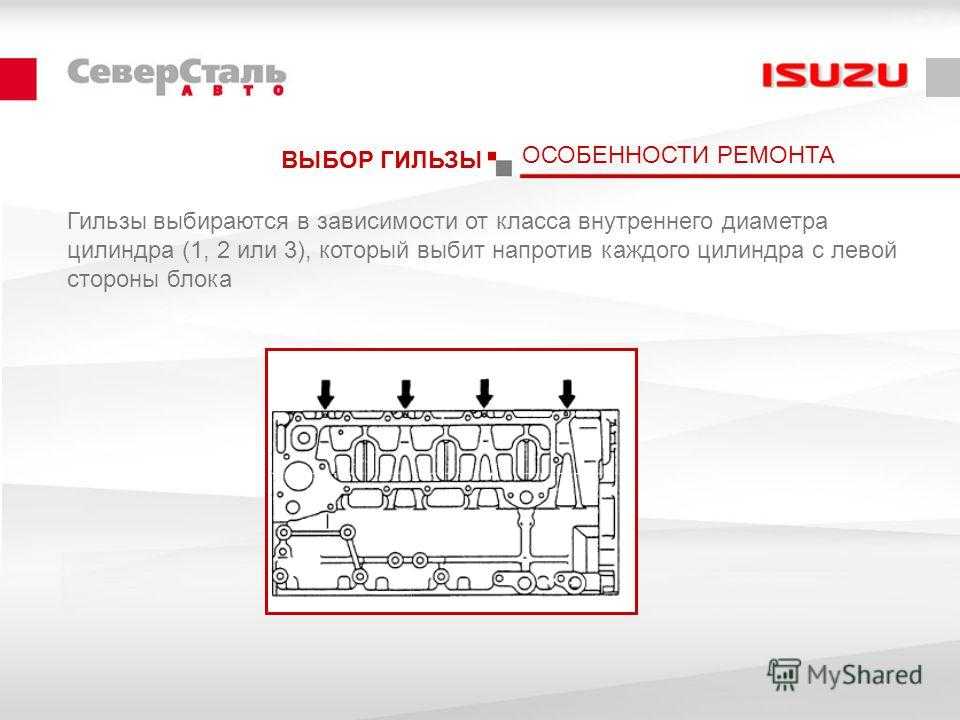

ВЫБОР ГИЛЬЗЫ Гильзы выбираются в зависимости от класса внутреннего диаметра цилиндра (1, 2 или 3), который выбит напротив каждого цилиндра с левой стороны блока ОСОБЕННОСТИ РЕМОНТА

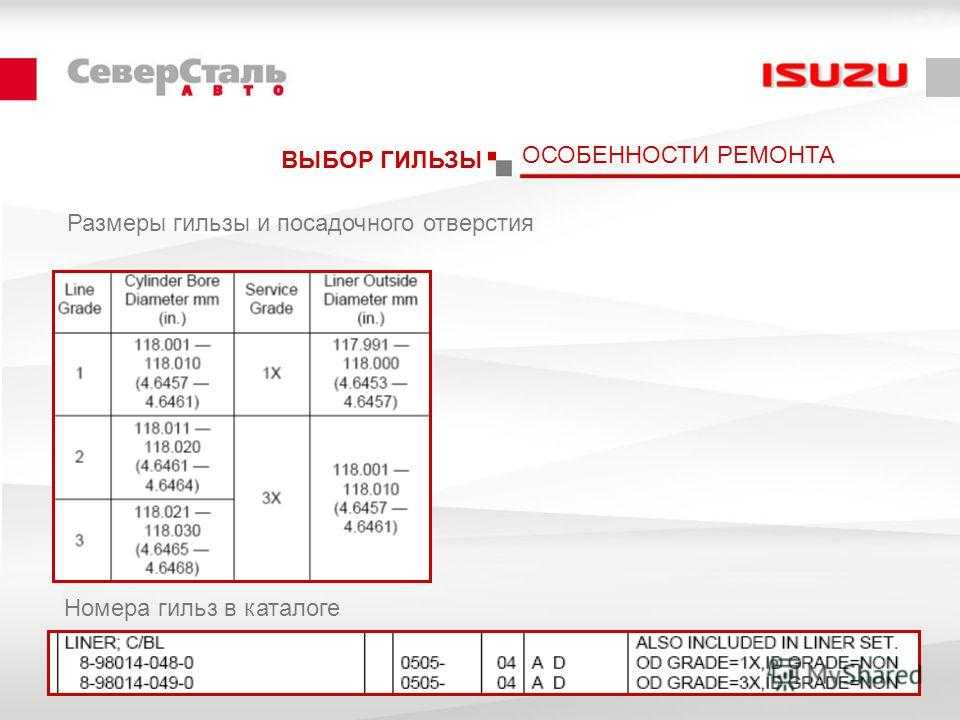

ВЫБОР ГИЛЬЗЫ Размеры гильзы и посадочного отверстия Номера гильз в каталоге ОСОБЕННОСТИ РЕМОНТА

Isuzu Elf 9,5

Флагманская модель производится в четырех версиях:

Укороченная база – 3 815 мм.
Стандарт – 3 815 мм.
Удлиненная версия – 4 175 мм.
«Суперлонг» — 4 475 мм.

При этом ширина грузовика составляет 2,04 метра, высота – 2,27 м, длина – 6,04/6,69/7,41/7,87 соответственно. Другие параметры:

полный вес – 9 500 кг;
грузоподъемность – до 6,5 т;
нагрузка на ось – 3,1 т;
тип рамы – усиленные лонжероны со швеллером;
вместимость бака для горючего – 140 л.

Стоит отметить, что универсальность шасси позволяет монтировать всевозможные надстройки. Например: фургоны, манипуляторы, самосвалы, бункеровозы, ямобуры «Исузу-Эльф». Характеристики подобных конструкций приведены ниже:

силовой агрегат – четырехцилиндровый дизельный мотор с турбинным наддувом;
мощность – 155 л. с.;
крутящий момент – 419 Нм;
объем рабочий – 5 193 см3;
трансмиссия – синхронизированная КПП на шесть позиций.

Описание кабины Исузу Эльф

Конструкция кабины Исузу Эльф направлена на обеспечение комфорта водителя и повышение его безопасности. Доступ в салон облегчают открывающиеся на 90 градусов двери, удобно размещенные рукоятки и решетчатые порожки, предотвращающие соскальзывание ног. Кубическая форма кабины улучшает обзорность, а легкочитаемая приборная панель Исузу Эльф и удобные кресла снижают утомляемость в дороге. Большое количество удобных мест хранения позволяют легко поддерживать в салоне чистоту и порядок. Мелкие вещи можно разместить на полке под потолком кабины, в объемном бардачке, ящике на центральной консоли, дверном кармане, а также в выемке на панели приборов.

Описание Isuzu Elf 7.5

На данный момент эта версия является наиболее востребованной. Автомобиль выпускается в четырех комплектациях, от которых зависит силовая установка и набор опций для кабины. Для Elf 7.5 предусмотрено два двигателя «4НК1». Покупатель может выбрать с Euro-4 или Euro-5. Максимальная мощность силовой установки составляет 155 л.с. Оба варианта работают в паре с 6-ступенчатой механикой. В зависимости от комплектации, грузоподъемность составляет 4780, 4740, 4725 или 4715 кг.

Салон отличается простотой и комфортностью. Все функции под рукой, сиденье и руль удобно регулируются. Имеется достаточно свободного пространства между сиденьями вокруг.

Основные параметры шасси «Исузу Эльф 3.5 SHORT»

Технические характеристики шасси «Isuzu Elf 3.5 SHORT» следующие:

Грузоподъемность	1 400 кг
Максимальная скорость	120 км/ч
Геометрические размеры машины	4 735х1 815х2 170 мм
База и колея	2 490 мм, 1 395 мм
Клиренс	190 мм
Размер швеллера, из которого изготовлена рама	180х65, толщина швеллера 4 мм
Нагрузка на переднюю ось	1 900 кг
Максимальный вес для задней оси	2 000 кг
Шины, размер	205х75R16
Подвеска — спереди/сзади	Рычажная/зависимая рессорная
Тормоза	Передние — дисковые, задние — барабанного типа, привод гидравлический
Системы безопасности	ABS, ESR, EBD
Трансмиссия КПП	5МКПП ISUZU MYY5M
Количество топлива в баке	75 литров
Напряжение в сети автомобиля	24 В
Дизельный двигатель	ISUZU 4JJ1 или 4JJ1E4NC
Стандарт экологического класса	Евро 4
Объем цилиндров ДВС	3 литра
Развиваемая мощность ДВС	124 л. с.
Максимальная величина крутящего момента	354 Нм при оборотах 1 500
Кабина	Трехместная, вес 2,5 т

Кабина у Isuzu Elf располагается над двигателем, капота нет. При большой площади остекления в дверях визуальный обзор для водителя хороший. Это позволяет полностью контролировать состояние дорожного покрытия и обстановку вокруг автомобиля.

Боковые стекла имеют оригинальную конфигурацию, которая позволяет издалека узнавать марку машины.

Внутри салон имеет мягкую обивку. Сиденье водителя регулируется во всех направлениях.

Среднее сиденье поднимается и переворачивается, образуя таким образом удобный столик в салоне.

Рулевую колонку можно регулировать по высоте и вылету. Таким образом руль подгоняется под рост и комплекцию водителя. Гидроусилитель руля облегчает управление машиной во время движения.

Подрулевые переключатели расположены удобно, в процессе движения водитель не отвлекается на их поиск при манипуляциях с ними.

Правильно и эргономично расположенные приборы и кнопки управления на приборной доске снижают утомление водителя во время рабочего дня. В базовой комплектации установлена штатная аудиосистема.

Знаете ли вы технические характеристики БелАЗа-7555 — карьерного самосвала, имеющего 4 модификации?

На этой странице вы найдете информацию о грузовике Baw Fenix 33462.

Над рабочим местом водителя и крайнего пассажира имеются полки для хранения вещей и документации. Учитывая большое лобовое стекло, важную роль играет наличие солнцезащитного козырька внушительного размера.

Боковые зеркала выполнены с подогревом и позволяют полностью контролировать обстановку в задней полусфере. С их использованием достаточно просто выполнять маневры задним ходом.

Для оповещения людей, находящихся позади машины, имеется специальный звуковой сигнал, который включается при движении задним ходом.

Двери открываются под углом 90 градусов. Для удобства посадки в кабину в ее нижней части имеются решетчатые пластиковые ступеньки.

Для доступа к двигателю кабина поднимается вверх специальным поворотным механизмом. Существует устройство для предотвращения случайного подъема кабины.

У малотоннажных «Эльфов» с грузоподъемностью 1 400 кг имеется еще один вариант шасси с удлиненной базой 3.5 LONG, у которого все основные ТТХ такие же, но отличаются размеры, база и запас топлива:

геометрические размеры — 6 020х1 855х2 185 мм;
база — 3 350 мм;
колея для передних шасси/задних — 1 475/1 425 мм;
запас топлива в баке — 100 литров.

Комплектации и цены

Автомобильный ряд Исудзу имеет несколько вариантов комплектации. Это зависит от того какой вариант выберет будущий владелец. Среди универсальных элементов, которые присутствуют в каждой комплектации, относятся:

регулируемые сиденья и рулевое колесо;
бардачок;
прикуриватель;
подогреваемые боковые зеркала;
кондиционер и обогреватель;
пневмопривод тормозов.

Остальные характеристики у комплектаций автомобиля Isuzu Elf различные. Подъёмник предусмотрен на автовышке Isuzu Elf. Есть автомобили, которые трансформируются в перевозчик. Стоимость составляет 1 миллион 900 тысяч рублей.

Модельный ряд эвакуаторов называется Isuzu Elf 9,5. Также предусматриваются варианты машин, которые используются в противопожарном и аварийном варианте. Это бортовые Isuzu Elf. Для тех же целей подойдут и прочие варианты N Series. Стоимость таких автомобилей составляет 1 миллион 600 тысяч рублей.

Машины, оснащённые рефрижератором, изометрическим или промтоварным кузовом, относятся к Isuzu Elf 3 5. Цена за эти автомобили варьируется от 1 миллиона 700 тысяч до 1 миллиона 800 тысяч рублей.

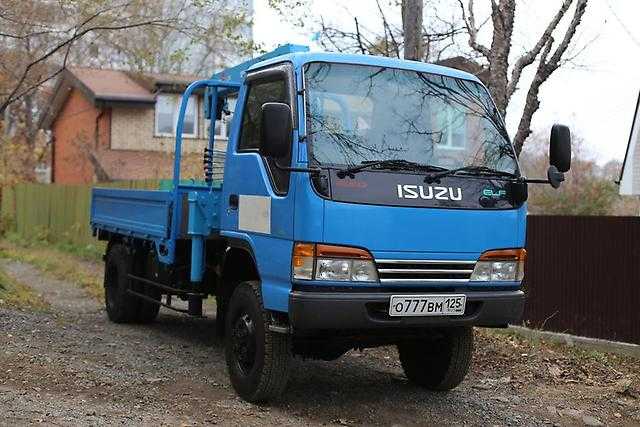

Одна из самых старых вариантов комплектации — Isuzu Elf 4wd. В этом же модельном ряду присутствует 4hg1. Однако эту линейку заменили более современные варианты транспортных средств. На рынке можно найти этот фургон до 1 миллиона рублей. В комплектации бортовой фургон с тканевым покрытием.

Частые неисправности и их ремонт

Несмотря на высокую надежность, мотор 4JB1 не лишен рисков различных поломок. Как и в любом другом двигателе, в нем могут пострадать:

поршни;
ГБЦ (головка блока цилиндров);
валы;
маховики;
клапаны;
ГРМ;
система охлаждения;
топливные узлы.

Чаще всего страдает помпа, являющаяся важным элементом в охлаждении мотора и масла в его каналах, а также механизм газораспределения и турбокомпрессоры (на турбированных образцах). Реже ломаются базовые элементы ДВС, отвечающие за его функциональность и качество работы

Важно понимать, что любая поломка двигателя спровоцирует потерю компрессии и нестабильность, а иногда невозможность его работы. Исключить риски неисправностей поможет полное соблюдение руководства по эксплуатации агрегата и умеренное использование такового в режиме повышенной нагрузки. Ремонт двигателя

Ремонт двигателя

Варианты тюнинга мотора

В базовой комплектации двигатель 4JG2 уже оснащен турбиной и интеркуллером. То есть тюнинг произведен на заводе для обеспечения максимально высоких характеристик момента и мощности, поэтому дальнейшая переделка мотора не выгодна ни с экономической, ни с технической точки зрения.

С другой стороны, в схеме турбодизеля имеются недочеты, которые может исправить самостоятельный механический тюнинг:

интеркуллер расположен неудачно, интенсивно нагревается, не выполняя основную функцию;
многие пользователи решают проблему шноркелем, отбирающим воздух с улицы, а не из-под капота;
другие монтируют дополнительное жидкостное (помпой) или воздушное (вентилятором) охлаждение интеркуллера за счет внешнего теплообменника.

Тюнинг 4JG2 за счет установки шноркеля

Таким образом, турбодизель 4JG2 имеет схему рядной четверки, объем 3 л и мощность 120 л. с. Считается надежным и качественным силовым приводом, так как не перегревается на высоких оборотах во время длительной работы.

Регламент обслуживания 4JG2 3 л120 л. с.

Турбированный двигатель 4JG2 следует обслуживать в обозначенные сроки:

ремень зубчатый ГРМ и поликлиновые ремни навесного оборудования требуют замены через 80000-120000 км;
рекомендовано регулировать винтами тепловые зазоры клапанов после пробега 30000 км;
фильтр топливный ходит в среднем 40000 км;
изготовителем назначена прочистка вентиляции картера через год;
разработчик рекомендует менять масляный фильтр и смазку двигателя через 10000 пробега;
по установкам производителя следует менять фильтр воздушный раз в год;
антифриз с завода эффективен около 40000 км, затем присадки начинают разлагаться;
ресурс свечей движков составляет 20000 пробега;
стенка выпускного коллектора может прогореть через 60000 км.

Обслуживание 4JG2

Абсолютно новая кабина

Кабина водителя ISUZU NPR75 (ELF 7.5) – это рабочее место профессионала. Обеспечение максимального комфорта для водителя при длительном управлении автомобилем – одна из основных целей обновления дизайна кабины. Например, размер и расположение педалей были определены только после проведения соответствующих тестов, в ходе которых водители при управлении грузовиком были обуты в рабочие сапоги и тяжелую зимнюю обувь. Были также расширены возможности для регулировки положения рулевой колонки и водительского сиденья. Целостность дизайна автомобилей серии N поколения 700Р не нарушена даже в мелочах.

Переделка подвески

Тюнинг подвески необходим для придания автомобилю желаемых эксплуатационных характеристик. Стоимость переделки начинается от 1 тыс. рублей.

Таблица — Усовершенствование подвески Джили Атлас

Способ модернизации подвески	Получаемые достоинства	Негативные последствия тюнинга
Увеличение клиренса	Лучшее преодоление препятствий	Потеря устойчивости машиной
Уменьшение дорожного просвета	Подчеркивание эпатажного вида	Частые цепляния днищем
Увеличение жесткости	Повышение управляемости и грузоподъемности	Низкий комфорт езды
Добавление мягкости	Адаптация машины к городской комфортной эксплуатации	Ухудшение управляемости из-за появления валкости
Пневмоподвеска	Получение максимального контроля над подвеской	Высокая стоимость

История создания модельного ряда

Первоначальная модель Исудзу Elf весила две тонны, была оснащена бензиновым двигателем объемом 1,5 л и имела под капотом 60 л. с. Далее появилась Исузу Эльф 150 и 250 с соответствующей названию грузоподъёмностью (1,5 и 2,5 тонн). В 1970-ых появляются грузовики грузоподъемностью 3 и 3,5 тонн.

В тот период Исузу Эльф изготавливались и продавались не только на территории Японии. Союзные отношения с послевоенной Японией позволили наладить производство авто и в СССР. Также реализацию автомобилей наладили в Латинской Америке и Малайзии. В странах Латинской Америки авто изготавливали под брендом Chevrolet, однако обязательно указывалось и название самой компании. В Малайзии же модель приобрела название «HICOM Perkasa».

За первые три поколения Исузу Эльф изменилась очень много раз: то подтягивали мощность движка, то увеличивали его объем, изменяли конструкцию и вид корпуса и т. д. С начала же 90-ых годов модель приобрела до сих пор характерные черты, которые выделяют ее на фоне других. В 1998 году на рынок поставили авто, работающие на газу. Далее же изменение носили скорее косметический характер.

Почему для ремонта лучше выбрать техцентр?

Необходим ремонт дизельного двигателя, но как его правильно выполнить? Хороший вопрос, если вы хотите ремонтировать дизель самостоятельно в гараже, но совершенно бессмысленный, если обращаться за помощью к профессионалам – морочить голову не в правилах настоящих специалистов, они просто делают свое дело быстро и качественно. Диагносты помогут грамотно оценить работу мотора и диагностировать причину сбоя в работе агрегата, а дизелисты приступят к решению проблемы. Для этого необходимо следовать четкой схеме, которая включает в себя перечень технических инструкций и целый список необходимого профессионального оборудования и инструмента. Это та причина, по которой автотехцентры всегда в приоритете при поиске специалиста по восстановлению дизельных агрегатов.

Уверенность и безопасность в любой обстановке

Передовые цифровые технологии позволили сконструировать более жесткую и более легкую кабину. Увеличенная жесткость конструкции кабины повышает уровень безопасности в случае столкновений. Большая часть поверхности дверей укреплена, а рама автомобиля усилена, что позволяет создать защитный каркас, обеспечивающий сохранение целостности кабины и снижающий риск получения травм при аварии. Кабина ISUZU NPR75 (ELF 7.5) обеспечивает широкое поле зрения, в ней улучшены показатели переднего и бокового обзора, что помогает водителю лучше контролировать ситуацию на дороге. Удобство посадки в кабину и эргономичность рабочего места позволяют совершать длительные поездки, не вызывая переутомления водителя, что способствует повышению безопасности вождения и позволяет избежать аварий.

Автомобиль ISUZU NPR75 (ELF 7.5) оснащен новейшими системами активной (галогеновые фары с мультиотражателями, ABS, EBD, ASR) и пассивной (подушки безопасности, ремни безопасности с натяжителями, конструкция панели приборов для защиты коленей в случае удара) безопасности.

Преимущества и недостатки тюнингованых бамперов

Кузовные элементы, подвергшиеся тюнингу, имеют свои преимущества и недостатки. К списку плюсов, можно отнести:

Индивидуальный дизайн.
Более прочную, по сравнению со штатной, конструкцию.
Относительно небольшие финансовые затраты на создание.

К списку недостатков относят:

Большие временные и трудовые затраты на тюнинг заднего и переднего бампера.
Необходимость регистрировать самодельные накладки на бампер, как внесение изменений в конструкцию автомобиля.

Тюнинг бампера, прекрасный способ чтобы придать автомобилю яркий и неповторимый дизайн. Также он помогает отремонтировать старый поломанный кузовной элемент. Профессиональный тюнинг, стоит больших денег. Гораздо выгоднее и эффективнее, самостоятельно изменять конструкцию элемента кузова, или вовсе, создать новую деталь.

Как снять тюнинг с учета

При покупке тюнингованного прежним хозяином автомобиля может возникнуть вопрос, можно ли снять обвесы с машины и как это сделать официально. ППРФ № 413 вступило в силу недавно, и не все ситуации и термины в нем точно определены. Чтобы не иметь возможных проблем с ГИБДД, лучше всего перед снятием зарегистрированного тюнинга проконсультироваться с автоюристами.

Спортивный бампер изменяет аэродинамические характеристики авто, а неграмотно сделанный тюнинг может нарушить управляемость транспорта и спровоцировать ДТП. Поэтому перед тем, как выезжать на автомобиле в город, следует уточнить в ГИБДД, можно ли машину поставить на учет с обвесом данного типа и получить разрешение на обвес автомобиля.

https://youtube.com/watch?v=UAB59aNUTDw%3F

История создания

Малотоннажный грузовой бортовик Isuzu Elf появился на конвейере в 1959 году. Это был двухтонный грузовик под маркировкой Isuzu Elf TL.

В последующие годы выпускались машины Isuzu Elf 150 с грузоподъемностью 1,5 т и Isuzu Elf 250 с возможностью перевозки груза весом 2 500 кг.

В 1970 году в серийное производство запустили Isuzu Elf 300 и 350, которые были способны брать на борт груз общим весом до трех с половиной тонн.

В девяностые годы прошлого столетия велась большая работа по доведению этих машин до стандартов по экологии.

Важно! Сегодня Isuzu Elf соответствует стандарту не ниже «Евро 4». Заводы в Японии выпускали эти машины как с гибридными двигателями, так и с ДВС, адаптированными для работы на сжиженном газе.. По классификации, которую предлагает Европейская экономическая комиссия ООН, эти грузовики соответствуют категории N – как автотранспортные средства с двигателем, имеющие не меньше чем четыре колеса и служащие для перевозки груза или в качестве специальных автомобилей

По классификации, которую предлагает Европейская экономическая комиссия ООН, эти грузовики соответствуют категории N – как автотранспортные средства с двигателем, имеющие не меньше чем четыре колеса и служащие для перевозки груза или в качестве специальных автомобилей.

В России производством Isuzu Elf занимается совместное предприятие «СОЛЛЕРС-ИСУЗУ».

Производственные площади по сборке этих машин находятся на территории завода «УАЗ» в Ульяновске. Сегодня здесь выпускают различные автомобили новой модификации Isuzu Elf поколения 700P.

Кабина Isuzu NPR75

Грузовики данной модели комплектуются однорядными трёхместными кабинами, спальное место в которых не предусматривается. В обновлённом варианте автомобилей форма кабины заметно отличается от аналогичных предшественников. Можно сказать, что в ней фактически не осталось типичных для азиатского дизайна признаков. Лобовое стекло, размещённое вертикальным образом, просторные боковые зеркала заднего вида, закреплённые на дверях, а не на боковинах кабины более характерны для западноевропейского грузового автопрома.

Помимо внешнего вида, в новой кабине существенно увеличилось и её внутреннее пространство. Оно вполне достаточно для того, чтобы разместить (не номинально, а фактически) водителя вместе с двумя пассажирами. В целом, кабина стала шире на 45 мм, выше на 56 мм, длиннее на 72 мм, чем у предшественника и Isuzu NQR75, и напоминает кубик. Так как угол наклона оконных стоек и лобового стекла сильно снижен в угоду внутреннему простору. С точки зрения современного дизайна это решение можно назвать спорным, но зато этот грузовичок обладает индивидуальностью и не похож на своего главного конкурента – Hyundai HD-78.

Остекление кабины обеспечивает водителю превосходный обзор – как передний, так и боковой. Новые большие вертикальные фронтальные фары с мультиотражателями обеспечивают стабильно отличное освещение дороги в тёмное время суток.

В значительной степени изменился, по сравнению с предыдущей моделью, и внутренний интерьер кабины грузовика. В современной версии было введено больше функциональных ящиков, карманов и ниш для хранения всевозможных небольших предметов и документов. Посадка и высадка из кабины сделали ещё более удобными, разместив на кабине вертикально расположенные дверные ручки и широкий дверной проём, с открывающейся на 90 градусов дверью.

Нет нареканий к обустройству и эргономике рабочего места водителя грузовика, а также к качеству используемых материалов и их сборке. Приборная панель Isuzu NPR75 максимально информативна, но при этом лаконична.

Регулируемые кресло водителя и рулевая колонка позволяют ему с комфортом разместиться за рулём. Расположение всех основных органов управления тщательно продумано и выверено в соответствии с многолетним опытом, руль отзывчивый, а усилия на педалях очень невелики.

Тюнинг двигателя и сопутствующих систем

При усовершенствовании характеристик мотора и подгонки их «под себя» среди владельцев Geely Atlas наибольшей популярностью пользуется чип тюнинг. Он позволяет:

сократить потребление горючего, не потеряв значительно в динамике;
сохранить без существенных потерь ресурс мотора, увеличив его мощность и крутящий момент.

Цена на чип-тюнинг составляет 2.7 тыс. рублей. Большая популярность «перепрошивки мозгов» обусловлена возможностью отката к заводским настройкам в случае, если новая прошивка оказалась недостаточно хорошей. Отрицательная сторона чип-тюнинга проявляется в том, что с его помощью можно лишь ограниченно менять характеристики силового агрегата.

Немного увеличить мощность мотора можно с помощью нулевика и прямотока. Их установка не потребует серьезных конструктивных вмешательств. Цена на такие переделки стартует от 2.6 тыс. рублей.

Если перед владельцем стоит цель более существенно повысить мощность, то рекомендуется прибегнуть к переборке двигателя с заменой штатных деталей и узлов на стоковые. Цена на такой тюнинг начинается от 9 тыс. рублей. Недостатком данной модернизации является то, что стоковые поршни, шатуны коленвал и прочие элементы обладают меньшим ресурсом, качеством и надежностью по сравнению со штатными.

Достаточно большую популярность среди владельцев Geely Atlas имеет свап двигатель. Для этих целей используются контрактные двигатели от европейских и японских кроссоверов и внедорожников. Стоимость свапа начинается от 140 тыс. рублей.

Технические характеристики 4JG2 3 л120 л. с.

Для обеспечения 120 л. с. и 270 Нм в дизеле использована рядная схема двигателя и турбина с интеркуллером. Разработчики Isuzu применили в двигателе следующие технические решения:

нижнее расположение единственного распредвала ДВС;
верхнее расположение 8 клапанов (впуск и выпуск на каждом из 4 цилиндров);
схема газораспределения OHV;
ременный привод с коленвала на распредвал;
навесное оборудование оригинальной конструкции, например, крупногабаритный маслонасос с охладителем;
механический или электронный ТНВД.

Компоновка навесного оборудования 4JG2

В таблице собраны технические характеристики 4JG2:

Изготовитель	Isuzu, Fujisawa Plant
Марка ДВС	4JG2
Годы производства	1991 – 2007
Объем	3059 см3 (3 л)
Мощность	70 – 88,3 кВт (95 – 120 л. с.)
Момент крутящий	270 – 294 Нм (на 2200 об/мин)
Вес	275 кг
Степень сжатия	18,1
Питание	ТНВД
Тип мотора	рядный дизель
Зажигание	DID-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	чугунный
Материал блока цилиндров	чугун
Диаметр цилиндра	95,4 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	107 мм
Горючее	дизтопливо
Нормативы экологии	Евро-3
Расход топлива	трасса – 12 л/100 км смешанный цикл 16 л/100 км город – 17 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	10W40 и выше
Какое масло лучше для двигателя по производителю	Valvoline, BP, Castrol
Масло для 4JG2 по составу	синтетика, полусинтетика
Объем масла моторного	6,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 300000 км реальный 400000 км
Регулировка клапанов	винты регулировочные
Система охлаждения	принудительная, антифриз
Объем ОЖ	9,5 л
Помпа	LXK UBS69W
Свечи на 4JG2	NGK Y-719RS1, Denso Y-711J
Зазор свечи	1,1 мм
Ремень ГРМ	Dayco 94332, Blue Print ADZ97506, Ashika 40-09-993, 119 зубьев
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nipparts J1329010, Magneti 153071762030, LYNXauto LA-768
Масляный фильтр	Nipparts J1313014, Magneti 153071762180, Champion COF100271S
Маховик	8 посадочных отверстий
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	JF-66023, MV7
Компрессия	32 бар
Обороты ХХ	400 – 450 мин-1
Усилие затягивания резьбовых соединений	свеча – 14 Нм маховик – 118 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 80 Нм, 167 Нм (коренной) и 40 Нм, 63 Нм (шатунный) головка цилиндров – две стадии 45 Нм, 120 Нм

Тюнинг мотора

Модернизацией моторов Isuzu серии 4JB1 важно заниматься с умом. Крайне не рекомендуется растачивать или подобным образом воздействовать на их составляющие, так как технология создания данных двигателей предполагает нанесение тонких слоев некоторых веществ на стенки цилиндров, поршни и другие узлы с целью улучшения трения. Механическое воздействие на детали агрегата способно существенно снизить его ресурс и надежность

Стоит ли того незначительное увеличение мощности? Многие согласятся – нет

Механическое воздействие на детали агрегата способно существенно снизить его ресурс и надежность. Стоит ли того незначительное увеличение мощности? Многие согласятся – нет.

Что касается иных возможностей тюнинга 4JB1, то конкретных противопоказаний к ним приводить не будем. Отметим, что при грамотном подходе к замене элементов ДВС на более качественные и функциональные вполне можно на 15-30 % увеличить мощность агрегата. К слову, смене подлежат абсолютно все съемные элементы двигателя – от гильз до валов. Тут все зависит от желаний конкретного «тюнинговщика» и его возможностей работать либо своими руками, либо посредством обращения к профессионалам. Обладая некоторыми знаниями и оборудованием, вполне реализуема даже форсировка.

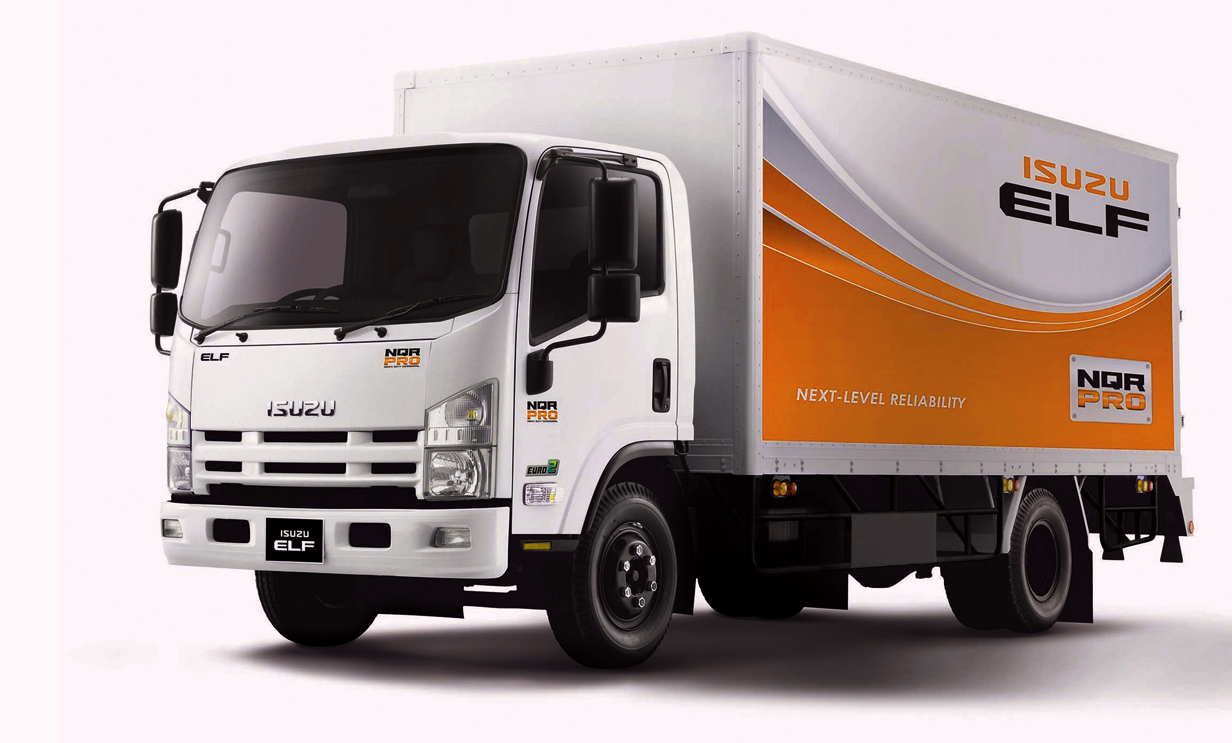

Модели и надстройки шасси

Существуют две модификации шасси – NQR75P и NQR75R. Последняя отличается увеличенными на 710 мм длиной и на 360 мм колесной базой.

На платформе модели выпускаются промтоварные, мебельные, изотермические фургоны с покрытием из плакированной фанеры, оцинкованной стали, пластика. В термоизоляции могут использоваться монолитные сэндвич-панели из пенополиуретана.

Шасси оборудуется надстройками:

тентованная – с разборным каркасом и крышей из дуг. Покрытие из ПВХ;
бортовая – с высотой стенки из оцинкованной стали 400 мм;
эвакуаторная – сдвижная гидравлическая платформа, лебедка с гидроприводом;
гидроборт – управляемые гидравликой подъем и опускание заднего борта;
кран-манипулятор – устанавливается за кабиной, привод от коробки отбора мощности, две выдвижные секции, пять точек управления;
монтажная вышка в телескопическом или коленчатом исполнении, высота подъема, соответственно, 18 и 22 м.

Отношение к автомобилю изменилось,

как только мы проехали на нем несколько километров. Рулевое управление оказалось очень легким и прогнозируемым. При маневрах «баранка» вращается буквально одним пальцем, а на максимальной скорости корректировать направление автомобиля приходилось лишь малозаметными движениями рук. Разгонная динамика Isuzu, особенно на начальном этапе вполне удовлетворительная, если раскручивать двигатель до 2800–3000 мин–1. После 60–70 км/ч автомобиль становится менее резвым, даже если продолжать увеличивать обороты двигателя до 4000. Мощности двигателя уже не хватает, и обгоны на высшей передаче на Isuzu получаются вялыми и натужными. И еще до обгона начинаешь раздумывать, идти на груженой машине на обгон или нет? Более того, на высшей передаче затяжные подъемы даются с трудом – сказывается банальное отсутствие запаса мощности у двигателя.

Если не выжимать из машины все соки, а двигаться по трассе в спокойном режиме, со средними скоростями 70–80 км/ч, то начинаешь испытывать некоторое удовольствие от управления этим грузовиком. А в городе эта машина вообще вне конкуренции – отличная обзорность, минимальные радиусы поворотов и легкость органов управления.

Правда, у него обнаружилась одна особенность – он отказывался ехать накатом. Как только снимаешь ногу с педали газа, «японец» сразу начинает терять скорость (см. в таблице испытаний графу «путь выбега»). Этот эффект наблюдается и в движении под горку – автомобиль практически не набирает скорость при свободном качении вниз. И это не неисправность тормозной системы. Мы проверяли. Это особенность самого автомобиля, и, как нам кажется, во многом изза установленных шин Bridgestone с большим сопротивлением качению. Пикантность заключалась еще и в том, что на Isuzu штатно устанавливают моторный тормоз, который и должен подтормаживать автомобиль под уклон, но в этой системе просто нет нужды, машина и без нее неплохо справляется с собственным замедлением.

А вот рабочая тормозная система Isuzu с штатной ABS работает очень хорошо, даже несмотря на барабанные тормозные механизмы на всех колесах. Особенно радовало то, что эффективность торможения автомобиля нарастает в строгом соответствии с силой нажатия на педаль тормоза. Вроде так и должно быть, но почемуто на китайских копиях Isuzu эта зависимость не наблюдается.

Оборудование кабины и платформы

Кабина цельнометаллическая сварной конструкции, усилена стальными вставками. Полностью поднимается на торсионной подвеске. Комфорт при управлении создает обшитый твердым пластиком салон с тремя креслами, среднее место трансформируется в столик.

За креслом водителя установлен инструментальный ящик. Полки и карманы, распределенные по салону, позволяют разместить вещи и документы, необходимые в дороге.

В заводских условиях проведена подготовка для установки дополнительного оборудования (автомагнитолы, навигатора, средств контроля и связи). Проложена проводка, установлены разъемы питания и коммутации.

Грузовая платформа — решетчатая рама из металлических швеллеров с настилом фанерного пола.

Борта металлические, оцинкованные, откидные.

Дополнительные элементы тюнинга

Автомобилисты, пытаясь придать транспортному средству уникальный дизайн, тюнингуют бампер. В основном, эти переделки касаются установкой следующих элементов:

Губа. Представляет собой некий выступ, который располагается в нижней части защитной конструкции. Делается из стеклопластика и монтажной пены, в результате чего, губу грунтуют и окрашивают в цвет автомобиля.
Диффузор. Декоративная накладка на нижнюю часть заднего бампера. Для ее создания используют вспененный ПВХ. На материале создают разметку, после, нагревают лист строительным феном и придают детали форму. Грунтуют и красят, а после крепят на авто с помощью герметика.
Клыки. Декоративный элемент, который устанавливается как на металлические, так и на пластиковые кузовные элементы. Для монтажа на «пластик», используют стекловолокно. Для установки клыков на железные детали, используют металл и сварочный аппарат.

Также, для придания авто индивидуального вида, на бамперах размещают наклейки, или оклеивают детали карбоном.
