Технические характеристики урал 5557

Причины популярности и дополнительные возможности

Конечно же, в первую очередь «Урал-5557» приобрел такую популярность из-за большой грузоподъемности и великолепных тяговых качеств при сохранении отличной проходимости даже в тяжелых дорожных условиях.

Унификация агрегатов и узлов между моделями «Уралов» снижает расходы на их обслуживание и ремонт.

Разрешенный диапазон температур без потери эффективности эксплуатации составляет от -45 до +40 градусов по Цельсию, что также немаловажно для техники такого класса и назначения. Кроме того, на все модификации по желанию заказчика может быть установлена лебедка, дополнительные баки для горючего, краны-манипуляторы и другое навесное оборудование

Кроме того, на все модификации по желанию заказчика может быть установлена лебедка, дополнительные баки для горючего, краны-манипуляторы и другое навесное оборудование.

Рабочий ресурс до первого капремонта машины составляет 200 тыс. км. А полный срок службы автомобиля – не менее 10 лет. Хотя при аккуратной эксплуатации и своевременном сервисе эта машина способна проработать гораздо дольше.

Урал раздатка с пневмо включением

На автомобиле Урал-4320 и его модификациях установлена механическая двухступенчатая раздаточная коробка (рис. 1) с несимметричным межосевым дифференциалом

В период эксплуатации автомобиля раздаточную коробку периодически в плановом порядке снимают с автомобиля для осмотра и регулировки осевых люфтов первичного и промежуточного валов. Желательно в это же время устранять замеченные неисправности.

Конструкция раздаточной коробки позволяет извлекать из картера без полной ее разборки первичный вал с шестернями, валы привода переднего и заднего мостов.

Вал привода заднего моста может быть снят в сборе с дифференциалом. Такие неисправности, как подтекание смазочного материала, ослабление затяжки гаек крепления фланцев на валах, можно устранить без снятия раздаточной коробки с автомобиля.

Устранение таких неисправностей, как произвольное выключение передач (износ шлицев каретки переключения передач и первичного вала) или блокировка дифференциала (износ шлицев муфты блокировки дифференциала и вала привода переднего моста), поломка, нарушение посадки деталей, а также регулировочные работы в объеме технического обслуживания, выполняют на снятой с автомобиля и частично разобранной раздаточной коробке.

Необходимость в полной разборке раздаточной коробки появляется редко и, как правило, после длительной эксплуатации автомобиля.

Места течи смазочного материала обнаруживать осмотром и устранять подтяжкой пробок, болтов крепления крышек подшипников или заменой прокладок и манжет.

Произвольное выключение передач и блокировка дифференциала могут быть обнаружены при движении автомобиля с переменной нагрузкой в тяжелых дорожных условиях. При этом рычаги управления раздаточной коробкой произвольно перемещаются:

— рычаг переключения передач в сторону нейтрального положения;

— рычаг блокировки дифференциала в сторону выключения блокировки.

При увеличенных износах, задирах и поломках деталей раздаточной коробки изменяется шумность работы, могут появиться посторонние стуки при движении автомобиля в обычных дорожных условиях.

Водители, имеющие опыт эксплуатации, и механики эти неисправности обычно обнаруживают на слух.

Демонтаж и разбор деталей привода стояночного тормоза

Выполните расшплинтовку и демонтируйте палец, который обеспечивает соединение тяги и рычага.
Выверните четыре болта кабины, после чего снимите конструкцию кронштейна.
Выполните расшплинтовку рычажной оси, демонтируйте шайбу и рычажную конструкцию.
Выверните четыре болта, демонтируйте конструкцию кронштейна в сборе с рычажной конструкцией.
Разберите кронштейн (потребуется повернуть крепительные рычажные болты на волу и демонтировать рычажную конструкцию в сборе с собачкой, рычагом и тягой собачки).
Демонтируйте с вала рычажную шпонку.
Поверните болты, которые обеспечивают закрепление фланца, и болт, обеспечивающий фиксацию рычажной конструкции на волу, а также снимите фланец.
Выполните выпрессовку вала в сборке со шпонкой из рычажной конструкции и из конструкции кронштейна через проход под фланец.
Демонтируйте с вала рычажную шпонку; если потребуется, также поверните два болта и снимите сектор.
Выполните выпрессовку втулки из фланца и конструкции кронштейна.
Поверните болт и демонтируйте рычажную конструкцию и его шпонку с вала.
Извлеките из конструкции кронштейна вал в сборе с рычажной конструкцией, напрессованной на шлицевый валовый кончик.
Отсоединять шлицевый кончик вала от рычага не стоит; если потребуется, выполните выпрессовку втулки из конструкции кронштейна.
Если накладки износились — в случае, когда от поверхности головок заклепок осталось меньше половины сантиметра — смените их на новые.
Если рабочая поверхность тормозного барабана и колодок в сборе с накладками сильно износилась (обратите внимание на кольцевые канавки), выточите их до стандартных габаритов.
Протачивая колодку на специальном оборудовании, не забудьте о базировании. Важный момент: меж кулаком разжима и сухарями колодок нужно поставить пластинки, толщина которых должна составлять один миллиметр.
Покрытые маслом колодочные накладки нужно обработать, используя неэтилированный бензин, после чего высушить

Те накладки, которые имеют на поверхности «рыхлость» и следы отслоений ввиду термического воздействия, желательно заменить.
Трещинки и иные дефекты колодок недопустимы. Если ослабли крепления сухарей, обязательно подтяните винты.

Руководство по эксплуатации и обслуживанию

Инструкция по эксплуатации содержит следующие разделы:

1. Техника безопасности, которую необходимо соблюдать во время работы на Урале.
2. Описание устройства и технические характеристики силового агрегата, коробки передач, ходовой части, рулевого управления, электрического оборудования.
3. Рекомендации по обкатке автомобиля.
4. Маркировка транспорта. В этом разделе прописано, где найти номер рамы и двигателя.
5. Особенности эксплуатации.
6. Регулировка сцепления и свободного хода педали.
7. Порядок и периодичность проведения технического обслуживания.
8. Основные неисправности и порядок действий во время ремонта.
9. Условия хранения и транспортировки автомобиля.
10. Гарантийный срок и талон.

Сложные доработки

Нетрудно догадаться, что в эту категорию не входят внешние изменения. Зато внутренних – вполне достаточно. Выполняя тюнинг своими руками, некоторые владельцы вносят в конструкцию мотоцикла недопустимые законами коррективы.

• Установка новых глушителей. Несмотря на кажущуюся простоту, такая модернизация требует документального согласования. В противном случае официально пройти технический осмотр не удастся.
• Переделка рамы. Оказывающий влияние на прочность конструкции, такой тюнинг на мотоцикл Урал требует предварительных расчётов, результаты которых подтверждены специалистами.
• Внесение изменений в тормозную систему. В этом случае проблемами при техническом осмотре дело не ограничится. За самовольную переделку тормозов законом предусмотрен даже не штраф, а реальный срок. Если вы выполняете тюнинг мотоцикла Урал своими руками и решите заменить тормозные барабаны на более эффективные диски, то должны согласовать такие изменения с представителями ИМЗ, получив от них документально подтверждённое разрешение.

Тюнинг двигателя Урал

Для того чтобы улучшить показатели двигателя придется также изменить раму, посадку и даже подвеску. Самым популярным видом модернизации Урала является форсирование двигателя, но этот процесс имеет много сложностей. Во-первых, сделать тюнинг урала своими руками не получится, форсирование выполняет специалист. Также если вы проведете модернизацию путем форсирования, в большей части увеличиться крутящий момент, и соответственно вы можете участвовать в гонках на ралли.

Помимо этих рекомендаций, при форсировании мотора агрегат должен быть в идеальном состоянии. Допускается двигатель после капитального ремонта или совсем новый мотор. И в завершение стоит учесть, что процесс форсирования должен проходить только после того, как вы поставите на урал поршни с днепра, а это дополнительная расточка цилиндра.

Шасси

Шасси существенно изменилось, если сравнивать с предыдущими вариациями.

Конструкция тормозов работает отлично. Машина уходит на снижение скорости, затем полностью останавливается. Не имеет значения ничего:

• скорость передвижения;
• уклон дорожного покрытия;
• нагрузки.

Тормоза Урал 5557 смешанного типа: пневматически-гидравлические.

Привод тоже двухконтурный, с отдельным торможением задних колес и переднего моста. С помощью тормозных механизмов производится управление оператором из кабины.

Внимания заслуживает топливная система автомобиля. Топливное устройство выполняет роль очищения, правильной работы и подачи солярки в цилиндры движка внутреннего сгорания. Чтобы все это обеспечить, монтируется сеть трубопроводов, фильтры глубокой и тонкой очистки, насосы подкачки жидкости и так далее.

В машине нет конструкции подогрева солярки от циркулирующего в системе охлаждения тосола. Жидкость заливается в бак объемом 200 литров. Авто потребляет много топлива. Если двигаться со скоростью 40 км/ч без прицепа, на 100 км уйдет 27 литров. При движении со скоростью 60 км/ч, уходит 37 литров на аналогичное расстояние.

Модификации автомобиля

Автомобиль Урал марки 5557 стал основой для создания множества модификаций, предназначенных для решения различных задач, включая нестандартные варианты, такие как бронированный армейский грузовой автомобиль. Тем не менее можно выделить несколько наиболее распространенных вариаций этого грузового автомобиля.

В первую очередь стоит отметить самосвал, предусматривающий задний тип разгрузки и основанный на оригинальном шасси — это Урал 5557 80М. Автомобиль получил широкое применение в сфере транспортировки строительных материалов, мусора, грунта, песка и прочих сыпучих грузов. Как гласит руководство по эксплуатации, автомобиль оснащается двигателем ЯМЗ-236НЕ2, имеющим мощность 230 л. с. Основным отличием данной модификации от оригинала является грузоподъёмность, увеличенная на 3 тонны и составившая 10 000 килограмм. Другие параметры автомобиля таковы.

Параметры	Числовые показатели
длина	773,5 см;
высота	298 см;
ширина	250 см;
максимальный вес в нагруженном состоянии	20 775 кг.

Пожарная модификация представляет собой трёхмостовую автоцистерну АЦ5.5-40 на базе автомобиля Урал марки 5557. Как можно понять из названия, данная разновидность автомашины используется при тушении пожаров. Технические характеристики практически полностью соответствуют базовой модели. Исключение составили габаритные размеры (800×250×340 см). Кроме того, автомобиль оснащён пожарной установкой, вмещающей шесть кубических метров воды, и пеноблоком объёмом в 360 литров. Поставленный на автомобиль насос обладает минимальной производительностью в 40 л. с.

Самосвальная модификация 55571-44 представляет собой доработанный вариант базовой модели, имеющий габаритные размеры 817×250×327,5 см и оснащённый силовой установкой ЯМЗ-236НЕ2. Одним из усовершенствований автомобиля стала обновленная двухместная цельнометаллическая кабина, получившая спальное место и обновлённое рулевое управление Урал 5557.

Назначение

Основное предназначение автомобиля – транспортировка грузов сельскохозяйственного назначения. Представляя собой самосвал-тягач повышенной проходимости, Урал-5557 предназначен для выполнения сельскохозяйственных работ на вязких почвах, песчаных и заболоченных грунтах, а также для эксплуатации в северных заснеженных районах. На шасси Урал-5557 монтируются сотни видов специальной техники коммунального назначения. Автомобиль используется в нефтегазодобывающей отрасли, в строительных организациях, в аэропортах в качестве топливозаправщиков и вспомогательной техники. Автофургоны и передвижные мастерские на базе Урал-5557 зачастую можно встретить на службе подразделений МЧС и аварийных служб. База автомобиля, предназначавшегося в основном для сельского хозяйства, послужила основой для создания целой гаммы различной техники.

Ходовая часть

Передняя подвеска грузовика является зависимой, на двух полуэллиптических рессорах, которые работают совместно с гидравлическими телескопическими амортизаторами. Задняя подвеска – также зависимая, на двух полуэллиптических рессорах и подрессорниках.

Рабочая тормозная система – барабанного типа, с пневмогидравлическим приводом. Вспомогательная тормозная система – это компрессионный моторный замедлитель с элементами, которые смонтированы в системе выхлопа. Стояночный тормоз представляет собой барабанный механизм на выходном валу раздаточной коробки. Дисковые колеса снабжены пневматическими, камерными шинами с регулируемым давлением 1200х500х508 156F ИД-284.

Цена автомобиля

Купить «Урал-сельхозник» б/у можно по всей России, несмотря на то, что производился он небольшими партиями. Ценовой диапазон широк – от 200 тыс. рублей до 500 (в зависимости от типа разгрузки, установленного оборудования и года выпуска). Последняя модификация «Сельхозника» – «Урал-NEXT» – обойдется в 10 раз дороже:

• топливозаправщик – более 3,6 млн. рублей;
• самосвал – от 3 млн. рублей (в зависимости от типа разгрузки);
• с краном-манипулятором и бортовой платформой – около 5 млн. рублей.

Обязательно почитайте: Урал Next: технические характеристики самосвала

Приобрести новую 5557-ю модель в связи со снятием ее с производства фактически невозможно.

Устройство

Тормозная система Урал состоит из независимых систем:

• рабочей, имеющей комбинированный привод от пневматической и гидравлической систем грузовика;
• стояночной;
• аварийной и дополнительной (горной).

Рабочие тормозные механизмы барабанной схемы полностью взаимозаменяемы. Пневматическая система образует независимые контуры передних тормозов, задней тележки и для прицепа. При нажатии педали, расположенной в кабине, происходит включение всех контуров. Если какая-то магистраль оказывается поврежденной, то замедление обеспечивается оставшимися.

Педаль открывает клапаны в тормозном кране, через который начинается подача воздуха к пневматическим усилителям. Давление воздействует на поршни, затем усилие передается на рабочие элементы главного тормозного цилиндра, который вытесняет жидкость в магистрали. После отпускания педали пружины производят возврат поршней в исходное положение. Дополнительно в магистралях установлены защитные и управляющие клапаны, а также регулятор усилий.

Сжатый воздух поступает от компрессора, установленного на двигателе. Устройство оснащено 2 цилиндрами, работает по принципу одноступенчатого сжатия. Головка и блок компрессора подключены к системе охлаждения двигателя, смазка осуществляется от основной магистрали. Забор воздуха осуществляется из воздушного фильтра дизеля.

Горный тормоз представляет собой заслонку, расположенную в магистрали выпуска отработавших газов.

Устройство оснащено пневматическим приводом, срабатывает от нажатия на кнопку в кабине. При торможении отсекается подача топлива, для этого установлен отдельный исполнительный механизм.

Стояночный тормоз с механическим приводом, воздействующим на барабанный механизм, установлен на трансмиссии. Включение и выключение выполняется при помощи рычага, установленного рядом с сидением водителя. Аварийным контуром служит любой из рабочих. При поломке любого рабочего контура оставшийся узел обеспечивает эффективное замедление.

Улучшение технических характеристик

Поверхность двигателей отечественного производства имеет множество шероховатостей. Чтобы сделать поверхность гладкой, нужно запастись напильником, войлоком, наждачной бумагой и терпением. Можно ускорить процесс полировки при помощи насадок на дрель с войлочными кругами.

Несмотря на то, что «Урал» имеет впечатляющую мощность, владельцы все равно стремятся улучшить показатели своего «железного коня». Для того, чтобы осуществить тюнинг двигателя мотоцикла «Урал», следует:

• зачистить каналы головок цилиндров;
• оригинальный карбюратор заменить на модель К-301Б;
• установить два воздушных фильтра, подойдут детали от Москвича-412 или ГАЗ-24;
• отрегулировать синхронность работы карбюратора;
• диагностировать правильность установки зажигания для каждого цилиндра, опережение должно составлять от 40° до 42°.

Если на всех этапах все сделано правильно, мощность двигателя увеличится до 42 лошадиных сил. Увеличивать мощность двигателя можно только у новых моделей или мотоциклов, подвергшихся капитальному ремонту. При тюнинге старого двигателя существует опасность повредить его.

Установка самодельного глушителя приведет к тому, что плановый технический осмотр пройти не удастся.

Тюнинг мотоцикла Урал требует много времени и усилий, но результат определенно того стоит. Стильный мотоцикл в ретро-стиле, подогнанный лично под вас, — отличный вариант для городских условий.

Улучшение технических характеристик

Допустимы следующие шаги:

замена штатных подшипников кривошипа (коленвала) на опорные узлы лучшего качества, внимание, без уменьшения размера шеек;
установка К-301Б вместо базового карбюратора, с обязательной регулировкой синхронности его работы;
зачистка каналов цилиндров двигателя и задание опережения при зажигании от 40 до 42 0;
монтаж пары воздушных фильтров от ГАЗ-24 или Москвича-412;
минимизация веса шатунов и поршней – в качестве примера можно привести удаление облоя – для улучшения отдачи двигателя;
организация инерционного наддува – с ним тюнингованный Урал сможет развивать большую скорость, но только в том случае, если выбран качественный и надежный компрессор;
изготовление распредвала с кулачками нестандартного профиля, способствующего изменению фаз газораспределения; хотя эту задачу лучше все-таки доверить профессионалам;
выполнение новых шестерней КПП – это более чем оправданная мера, так как штатные детали обычно достаточно сильно шумят в процессе эксплуатации, сравнительно плохо переключаются и не очень долго служат;
выравнивание, шлифовка, притирка клапанов как впускных, так и выпускных – для повышения эффективности наполнения цилиндров топливом.

Урал-5557

• Марка автомобиля: Урал
• Страна производитель: СССР

• Год выпуска: 1984
• Тип кузова: Грузовик

Машины грузового типа под названием Урал являются техникой, в которой присутствует больше трехсот модификаций для большого количества ответвлений промышленности и сельского хозяйства. Платформа данного автомобиля имеет высокий уровень проходимости и применятся для 180 разновидностей специальной техники. Автомобильное предприятие в городе Миасс служит одним из главнейших заводов грузовых машин отечественного рынка.

Существует большое количество известных марок, но одним из самых известных является Урал-5557. Подобная машина производится с 1984 года, однако по сегодняшний день ее продолжают использовать для разных нужд. Грузовик получился адаптированным под различные области. В этой статье можно будет увидеть фото автомобиля Урал 5557, его технические характеристики, описание. Весь модельный ряд Урал.

Трансмиссия и мосты Урал-5557

Все модификации Урала-5557 оснащались механическими коробками передач. Это ярославские пятиступенчатые КПП модели ЯМЗ-236У. Передачи 2, 3, 4, и 5 снабжены синхронизаторами. Крутящий момент от двигателя на элементы трансмиссии передаётся посредством фрикционного, однодискового, сухого сцепления с диафрагменной пружиной. Привод сцепления – с пневмогидравлическим усилителем (ПГУ). Модель сцепления – ЯМЗ-182.

Механическая двухступенчатая раздаточная коробка оборудована межосевым цилиндрическим блокируемым дифференциалом. Он распределяет усилие между передним мостом и задней тележкой в соотношении 1:2. Привод на передний мост постоянный. Передаточные числа: высшая передача – 1,21; низшая передача – 2,15. Главная передача проходного типа с передаточным числом 7,32. Главная передача двойная, проходного типа, состоит из пары конических шестерён со спиральным зубом и пары цилиндрических косозубых шестерён. Главные передачи всех мостов грузовика являются взаимозаменяемыми. Дифференциал – симметричный, конический, с четырьмя сателлитами.

Карданная передача – открытая с четырьмя валами, с шарнирами на игольчатых подшипниках. Картер каждого ведущего моста комбинированный, состоящий из литой средней части и запрессованных в неё кожухов полуосей. Управляемый передний мост – с шарнирами равных угловых скоростей дискового типа.

Обслуживание, которого требует автомобиль

Для поддержания техники в работоспособном состоянии, профилактики неисправностей и их своевременной диагностики требуется проводить ее регулярное обслуживание.

Машина проходит следующие виды техосмотра:

Урал 5557 6121-74

• ежедневный (осмотр проводится перед отправкой машины в рейс либо по окончании работы);
• после прохождения первой тысячи километров;
• сезонный;
• через 4 тысячи километров пробега после начала эксплуатации;
• каждые 16 тысяч километров пробега.

Современные модификации самосвала «Урал 5557» пользуются большим спросом. Например, модель 6121-74, которая комплектуется кузовом с разгрузкой на три стороны и надежной МКПП марки ZF с девятью передачами, можно приобрести примерно за 2,7 млн. рублей. Автомобиль, предназначенный для транспортировки леса, оснащенный гидроманипулятором, будет стоить около 5 млн. рублей. Подержанная машина, бывшая в эксплуатации десять лет, продается за 0,5 млн. рублей.

Силовой агрегат, который устанавливается на автомобиль «Урал»

На базовый автомобиль Урал «5557» был установлен дизельный мотор ЯМЗ 236М2, работа которого основывалась на воспламенении топлива от сжатия, этому двигателю характерен непосредственный впрыск горючего. Агрегат имел шесть цилиндров, с V-образным расположением. Он характеризовался следующими параметрами:

• мощность – 180 л. с.;
• объем – 11,15 л;
• крутящий момент – 667 Нм;
• вес двигателя – 850 кг;
• соответствие экологическим требованиям – класс Евро 2.

Размеры ЯМЗ 236М2

Современная машина комплектуется двигателями ЯМЗ-536, ЯМЗ-65654, ЯМЗ-353622, соответствующими стандарту Евро 4, которые отвечают требованиям, предъявляющимся к грузовой технике сегодня.

Тормозная система «Урал-4320»: регулировка

Исправная тормозная система должна уменьшать скорость и обеспечивать остановку машины независимо от ее скорости, величины уклонов дорог, нагрузки.

Привод механизмов тормозной системы машины пневмогидравлический (смешанный), двухконтурный. Торможение колес раздельное: переднее и два задних моста.

Управляется педалью из водительской кабины. Педаль связана тягами и рычагами с тормозным краном двухсекционным.

Схема торозного рабочего механизма.

• колесный цилиндр,
• тормозной щит,
• регулировочный эксцентрик,
• ключ,
• тормозная колодка,
• фрикционная накладка,
• ось тормозной колодки.

Рабочая тормозная система барабанного типа с колодками внутренними, которые для всех колес взаимозаменяемые.

Каждый механизм располагает двумя гидравлическими цилиндрами, заключенными в одном корпусе.

Колодки тормозные устанавливаются на опорных осях.

С износом накладок и уменьшением между барабаном и накладкой зазора, тормозной механизм регулируется при помощи эксцентрика.

Схема тормозного привода.

​

• двухстрелочный манометр,
• буксирный клапан,
• воздушные баллоны,
• регулятор давления,
• защитный тройной клапан,
• пневматический кран отключения прицепных тормозов,
• защитный одинарный клапан,
• датчики снижения давления,
• кран контроля стояночного прицепного тормоза,
• пневматический цилиндр прекращения подачи топлива,
• пневматический цилиндр закрытия заслонки патрубка выхлопного,
• двухмагистральный клапан,
• защитный клапан,
• клапан управления прицепными тормозами с приводом двухпроводным,
• соединительная автоматическая управляющая головка (желтая),
• соединительная автоматическая питающая головка (красная),
• соединительная головка типа «А»,
• клапан управления прицепными тормозами с приводом однопроводным,
• регулятор тормозной силы,
• датчики активации сигнала торможения,
• датчики сигнализаторов поломки тормозов,
• колесные цилиндры,
• пневматический усилитель тормозов,
• клапаны вывода контрольного,
• краны слива конденсата,
• тормозной кран,
• компрессор.

Сжатый воздух подается компрессором через регулятор давления к защитным клапанам.

Защитные клапаны (тройной и одинарный) распределяют и наполняют баллоны воздушные независимых контуров привода механизмов тормозных колес (передних, средних и задних), комбинированного привода прицепного механизма колес прицепа.

Отбор воздуха для активации датчика электросигнала идет из воздушных баллонов через тройной защитный клапан.

Для контроля воздушного давления каждый контур имеет клапаны контрольного вывода. К ним можно присоединить автономный манометр.

Если автомобиль движется с прицепом, оснащенным однопроводным приводом тормозов, то взаимодействие машины и прицепа идет через соединительные головки.

Немного истории

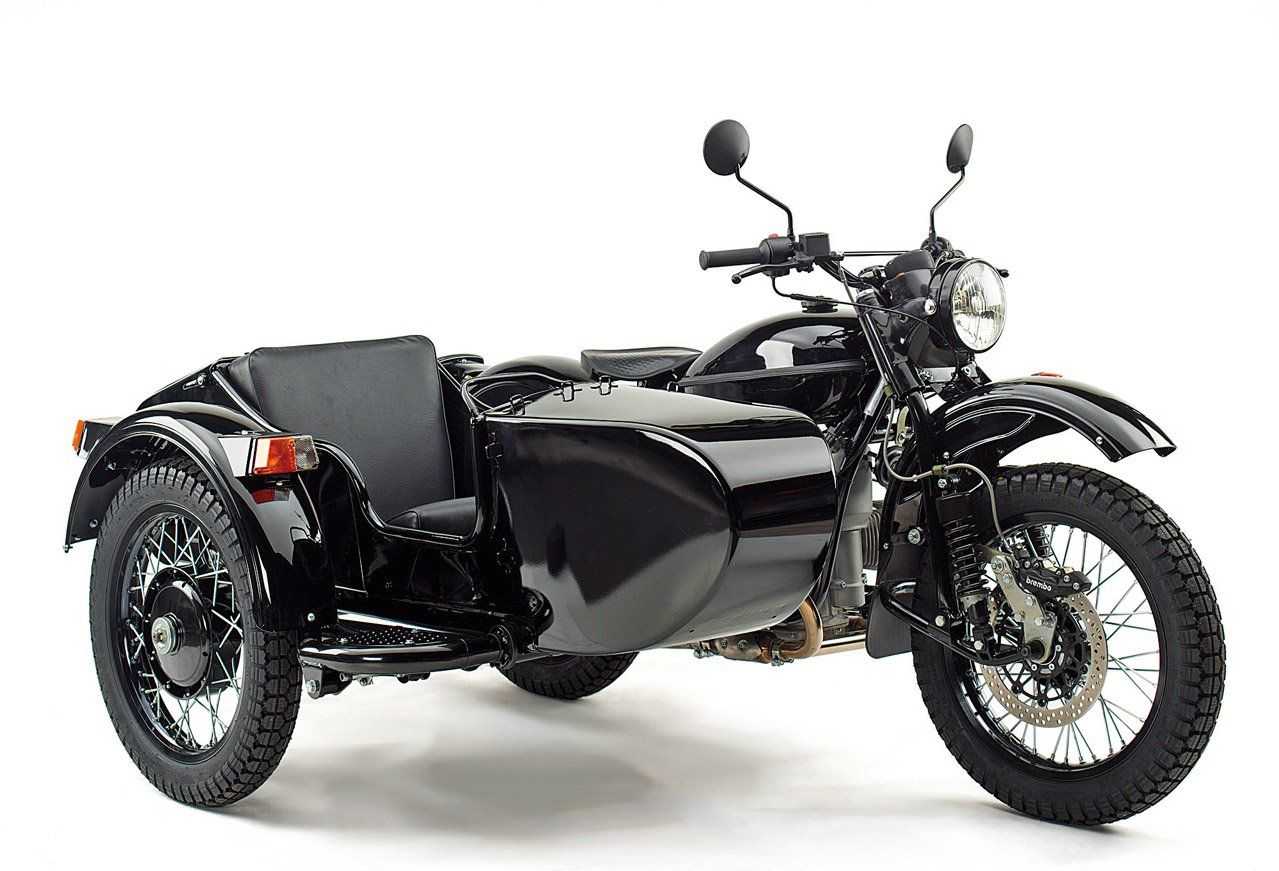

Прародитель «советского Харлея» появился в конце 20х годов ХХ века. Сначала это была модель, сконструированная Можаровым на базе «ИЖ» и «ПМЗ», но при тяжелой раме и двигателе в 1200 кубов, потреблявшем много топлива, она обладала мощностью только в 24 ЛС и теряла управляемость на скорости выше 60 км/ч.

Поэтому было принято решение перенять европейский опыт и использовать преимущества BMW R-71. Естественно, немца не повторили полностью, а лишь позаимствовали некоторые задумки, адаптировав их под реалии СССР. В частности, поставили двухдисковое сцепление, увеличили передаточное число и объем бака, повысив проходимость.
