Глушащий насадок
Изготовить такой насадок можно из старого глушителя «пятого» или «четвертого» «Юпитера» или «четвертой»-«третьей» «Планеты». Использовать для изготовления насадки следует цилиндрический отрезок без перегородок. «Флейту» необходимо делать из теплоустойчивого материала, для этого может подойти соединительный патрубок глушителя от мотоцикла «Урал».
В нем надо будет просверлить отверстия, а свободное пространство между корпусом и трубкой следует заполнить стекловатой. Выхлопной патрубок можно оставить родной. Его следует только немного укоротить и соединение сделать сварное, а не болтовое.
Следующим шагом будет усовершенствование системы впуска. Программой минимум будет установка карбюратора от мотоцикла «Планета-5»,где диаметр диффузора составляет 32мм. Для этого необходимо впускные окна во фланце патрубка и цилиндрах немного распилить. Для существенного повышения динамики разгона с одновременной синхронной работой цилиндров, понадобятся два карбюратора.
На мотоциклах иностранного производства карбюратор на каждый цилиндр устанавливаются уже давно и стали нормой. От штатного патрубка понадобятся фланцы, с помощью которых производится крепление к цилиндрам. Кроме этого, необходимо будет выточить две алюминиевые втулки, а от впускного патрубка «Планеты» потребуется отрезать привалочный фланец карбюратора.
Второй фланец можно будет взять от старого «юпитерского» карбюратора. Сварку деталей необходимо производить аргоном, после чего подогнать узел до полного совпадения зазоров. Если образовались небольшие щели, то их можно заполнить эпоксидкой или «холодной сваркой». Применяя эпоксидный клей в качестве наполнителя можно использовать алюминиевые опилки или пудру.
Для обеспечения равномерной тяги до разгона 100км/ч подходят К 65В от мотоцикла «Восход». Желательно произвести замену главных топливных жиклеров, игл и распылителей, ремкомплекты для этих карбюраторов стоят на рынке относительно не дорого. В поплавковой камере уровень топлива можно оставить прежний. Завершив с карбюратором, можно приступать к модернизации воздушного фильтра.
Родной воздушный фильтр, устанавливаемый на мотоцикл не только не способен обеспечить качественную очистку воздуха, но еще и понижает мощность двигателя. В этом случае можно купить фильтр импортного производства или воспользоваться верхней частью поролонового фильтра к мотоциклу «Восход», которому под силу справиться с обоими установленными карбюраторами, к тому, займёт мало места и очень удобен в обслуживании. Пропитку поролона следует производить специальным маслом для воздушных фильтров. Достать такое масло не составит большого труда.

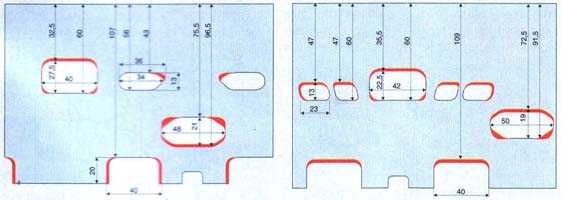

Остается одна из самых важных по своей значимости работ – доводка цилиндров и поршневой группы. Более формирован двигатель от «Юпитер-5», поэтому возни с ним будет намного меньше. На рисунке красные линии относятся к развертке доработанных цилиндров «Спорт», черные показывают стандартный вариант «Классик». Повышение мощности двигателя можно будет добиться за счет подрезки верхней кромки выпускного окна на 1,5-2мм.
Чтобы повысить мощность мотора “Ю-5” за счет наращивания оборотов, подрежьте верхнюю кромку выпускного окна на 1,5-2 мм. Обязательное условие – одинаковый вес поршней, при этом окна должны совпадать с продувочными окнами в цилиндрах и ни в коем случае, не перекрывать их. С кромок поршневых колец необходимо будет снять фаску.
Потребуется облегчить поршневые пальцы, за счет проточки на конус на конце. С торца пальцев также необходимо снять фаску. «Хвостики» стопорных потребуется откусить, чтобы их не подрезал поршневой палец.
Для дальнейшей доработки потребуется найти коленвал, имеющий игольчатый подшипник верхней части. Такой вал можно найти на «жидкостном» «Юпитере». Такой вал является взаимозаменяемым с другими моделями. Чтобы была лучшая смазка подшипника, в головке необходимо будет просверлить два отверстия, диаметр которых должен быть в пределах 3-3,5мм., как это делают на «Планете». Как показывает практика, штатные алюминиевые сепараторы, установленные на заводе, не отличаются надежностью.
Головки цилиндров потребуется поджать, подрезав на токарном станке их концы. Объем камеры сгорания можно определить методом пролива, он должен находиться в пределах 19см3.Наращивать степень сжатия еще больше не рекомендуется, так как головки цилиндров могут потерять жесткость. После всех произведенных переделок, придется ездить на Аи-92. В конце потребуется отрегулировать угол зажигания и установить новые свечи Brisk OT“Jawa” или , PAL.
Особенность книг боевой фантастики в жанре попаданцев
Подобные книги, как мы и говорили, отличаются исключительным стремлением к боевым действиям. Главный герой не попадает в мир, чтобы стать там прославленным ремесленником или гением медицины. Он приходит воевать, превозмогать и побеждать. Это жанр мы любим за то, что он позволяет немного пофантазировать и представить себя на месте героев, будто и мы могли бы попасть в другой мир, став миссией и завоевав всеобщую любовь.
Герои в большинстве случаев позитивны и целеустремлённы. У них нет времени на то, чтобы распускать нюни или пить пиво по вечерам — они стремятся чего-то достичь. Попаданчество — это феномен мечты, которая оформлена в книжном переплёте. У героев всё получается и им всегда везёт.
Но в этом же и кроется минус жанра. Авторы не хотят делать своих генов слабыми, хотя бы где-то, потому что тогда это перестанет быть мечтой и станет похоже на обычную жизнь в другом мире. С кучей проблем, ипотек и кредитов, которые так и норовят отдалить нас от мечты.
Эти книги нужно читать, чтобы помечтать, пожить в перерывах между работой. Поэтому не стоит ждать от них грандиозных задумок, перепитий сюжетных линий и глубоких мыслей. Про попаданцев пишут обычные люди для людей.
Беглец. Олег Бубела. Классика, которую хочется забыть
Но забыть не для того, чтобы перечитать. А чтобы избавить голову оттого, что туда напихал автор.
Чуть ли не основатель жанра (конечно, нет), но был одним из очень ярких творческих деятелей, вдохновителем многих других, которые были после. Знают о нём далеко не многие, потому что автор по какой-то причине не хочет переписать первую часть первой книги, которая не очень вразумительно. Бубела явно расписывался в тот момент, но потом у него перо встало в нужную скважину и пошла работа.
Множество гениальных идей, которые потом были растасканы на других известных попаданцах. Но вся гениальность автора разбивается о стену Всесильности Главного Героя, Который Всех Побеждает Одной Лёвой. И принцесс ещё всех забирает себе и не только принцесс.
Книга «Беглец» из цикла Совсем не герой от автора Олег Бубела.
Даже подросток, не слишком искушённый в выборе, в какой-то момент 5й книги понимает, что это совсем перебор. Главный герой, во-первых, супермаг, который сильнее всех, как минимум раза в три, во-вторых, он побратался с не меньше, чем тремя-четырьмя расами. Алекс полудракон, полуэльф, полукаджит, полу- ещё кто-то.
Читать стоит ради того, чтобы в серии книг Барлиона понять отсылку автора к Бубеле, когда Имератор произносит слова: «И пусть Бубеле икается». Наслаждение от нахождения такой пасхалки, которая доступна дай бог паре тысяч людей — просто невероятное.
В каком порядке идут книги цикла «Совсем не герой»
- 1. Беглец (2010)
- 2. Воин (2011)
- 3. Убийца (2011)
- 4. Герой (2011)
- 5. Дракон (2011)
- 6. Адепт (2012)
Особенно обратите внимание на пятую книгу серии, которая в своем абсурде настолько преисполнилась, что даже смогла стать популярной.
Нюансы при эксплуатации самодельного «квадрика»
Если вы точно решили сделать квадроцикл своими руками, то вам стоит знать о тонкостях его эксплуатации. В принципе, если вездеход вам нужен для катания по непролазным местам, где патрульных машин никогда и не бывало, то волноваться, наверное, не о чем. Столкнуться с проблемами вам придется в том случае, если вы планируете ездить даже по небольшим населенным пунктам, в которые иногда заезжают патрульные автомобили. Поймав вас без документов на данное транспортное средство, то с вероятностью 99% у вас его заберут. Вся сложность заключается в регистрации самодельного квадроцикла, ведь в ГИБДД вам скорее всего откажут. По-хорошему, зарегистрировать самоделку можно, но сделать это крайне непросто. Поэтому сборка самодельного квадроцикла имеет смысл только в том случае, если вы его эксплуатирует в какой-нибудь глуши.
Установка цилиндропоршневой группы
Пока герметик не высох — крышку КПП снимать не желательно, спешка в этом деле не к чему. Лучше не торопить события и пока сохнет герметик — установить цилиндр.
Закапываем немного моторного масла:
- в верхнею головку шатуна
- нижнею головку шатуна
- в оба масляных канала кривошипной камеры
Для улучшения смазки в бобышках поршня желательно просверлить отверстия. Но можно и не сверлить — зависит от вашего желания.
Устанавливаем в бобышку стопорное кольцо поршневого пальца. Перед установкой — стопрное кольцо желательно немного разогнуть и обязательно после установки проверить как оно село:
- Если стопорное кольцо будет болтаться — разогните его или замените на новое
- Если стопорное кольцо ляжет не всей плоскостью — замените его на новое
Нагреваем феном поршень и при помощи оправки забиваем палец в поршень так, чтобы он вышел внутрь не более чем на 5-6мм.
Ищем на днище поршня метку в виде стрелки.
Ориентируем поршень стрелкой к выпускному окну цилиндра («на выхлоп»), надеваем поршень на шатун, забиваем поршневой палец и устанавливаем второе стопорное кольцо.
Вставляем в цилиндр кольца и замеряем щупом зазор между замками:
- Если зазор будет меньше 0,3—0,45 — подточите замки колец надфилем
- Если зазор будет больше 0,3—0,45 — ставьте новые кольца, если не поможет — растачивайте цилиндр в ремонтный размер
Для улучшения притираемости колец и снижения шума от работы двигателя на кромках колец желательно снять фаски. Если охота позаморачиватся: положите кольцо на ровную поверхность и надфилем немного скруглите кромки.
Одеваем кольца на поршень, заливаем поршень с кольцами маслом, устанавливаем прокладку под цилиндр (желательно на герметик), стягиваем кольца хомутом. Хомут вырезаем из жести и из этой же жести сгибаем скобу, которой мы будем его фиксировать.
Одеваем цилиндр.
После того как кольца зайдут в цилиндр — расстегиваем хомут, осаживаем цилиндр и прикручиваем его к картеру.
Проворачиваем несколько раз коленчатый вал и если поршень будет ходить в цилиндре легко и без скрежета — опускаем его немного вниз, наливаем в цилиндр немного моторного масла, устанавливаем на цилиндр новую прокладку и прикручиваем головку.

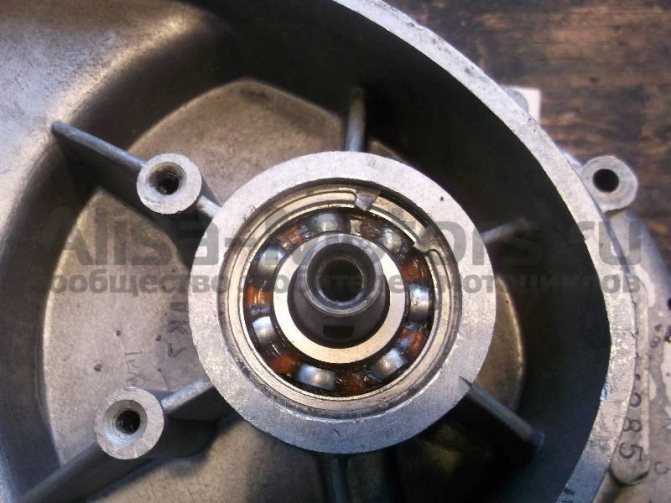

Устанавливаем на свое место дополнительный опорный подшипник коленчатого вала, сверху ложем необходимое количество регулировочных шайб и фиксируем его стопорным кольцом. Регулировочные шайбы должны обеспечивать осевой люфт коленчатого вала в пределах 0,1мм.
Перед установкой закрытые подшипники нужно обязательно открыть! Сюда идет обычный 304.
С другой стороны коленчатого вала устанавливаем фланец с коренным сальником
Обратите внимание на масляный канал по которому масло поступает к правому коренному подшипнику коленчатого вала. По старой «доброй» колхозной традиции этот канал замазывают герметиком и смазка подшипника прекращается
Во избежание этой неприятности — ставьте фланец на сухую без герметика и будет все пучком.
После того как высохнет герметик можно приступать к регулировке и сборке коробки переключения передач и ставить на место корзину сцепления.
Номера подшипников и сальников двигателя мотоцикла Иж-планета 2, 3, 4 и пятой модели.
- Коренные подшипники коленчатого вала 2505к
- Дополнительный опорный подшипник коленчатого вала 304
- Правый сальник ИЖ-ю сб. 1-48-3
- Левый коренной сальник ИЖ-ю сб. 1-50
Диагностика и ремонт двигателя
Найти причину поломки порой невозможно после одного визуального осмотра. В некоторых случаях необходима полная разборка двигателя ИЖ Юпитер 5. Но если вы выяснили причину, то можете самостоятельно быстро решить проблему. Вот примеры основных неисправностей и рекомендации по ремонту:
- Если у вас проворачивается кикстартер на коленчатом валу, необходимо:
- Сильнее затянуть крепления, а при сильных повреждениях заменить вал и рычаг кикстартера. Обычно такое происходит после того, как была произведена форсировка двигателя ИЖ Юпитер 5.
- При неправильном подборе масла, особенно если залито очень вязкое зимой, необходимо подобрать более правильный температурный режим.
- Если ослабла пружина пускового механизма, необходимо произвести ее замену.
- В случае, когда в карбюратор не попадает горючее, следует произвести его чистку в растворителе, а также продуть каналы и шланг подачи топлива воздухом под давлением.
- При отсутствии искры в камере сгорания замените свечу или произведите ее отчистку.
- Когда заедает дроссельная заслонка, необходимо отрегулировать ее привод и произвести чистку карбюратора.
- Если двигатель работает неустойчиво или запускается не с первого раза, стоит проверить:
- Систему подачи топлива. Возможно, топливная смесь перенасыщена воздухом. Решением такой проблемы станет замена воздушных фильтров и установка новых прокладок.
- Исправен ли конденсатор. Если между контактами происходит сильное искрение, конденсатор подлежит замене.
- Сильный износ или обгорание свечи. В большинстве случаем именно свечи являются причиной плохого запуска и неровной работы мотора.
- В случаях, когда мотор глохнет после небольшого периода работы: Следует произвести чистку дренажного отверстия топливного бочка.
- Бывают случаи выпадения иглы карбюратора. Ее необходимо вставить на место и отрегулировать.
При неустойчивой работе под нагрузкой, производится:
- Очистка и продувка каналов и жиклеров карбюратора.
Регулировка карбюратора на подачу бензина для горючей смеси. При большом количестве происходят хлопки в глушителе. т.к. смесь попадает на горячие металлические стенки и там догорает.
Если заедает привод топливного коллектора, необходимо вернуть иглу в стандартное положение.
В случае низкой компрессии цилиндра, требуется удалить весь нагар с поршня и произвести чистку поршневых колец. А при сильных повреждениях и вовсе заменить поршень вместе с цилиндром. Чтобы предотвратить неисправность следует использовать только качественное топливо и масло от проверенных производителей.
Регулировка зажигания. При раннем зажигании слышно стук движка, а при позднем хлопки в выхлопной трубе.
Перегрев мотора и потеря мощности происходят по следующим причинам:
Движение в жару на низких ступенях КПП во время длительной поездке. Стоит периодически останавливаться и дать двигателю остыть.
Недостаточное количество масла в топливной смеси.
Сильный нагар на стенках цилиндра и поршня. Как и говорилось ранее, для профилактики стоит производить чистку двигателя как можно чаще.
Это основные проблемы, которые могут встретиться при эксплуатации. Как разобрать двигательИЖ Юпитер 5 подробно написано в книге технического обслуживания, выданной при покупке. Все изложенное в ней написано понятным текстом, со схемами и детальным руководством.Не только ремонт советского агрегата под силу любому владельцу. Существует много вопросов о том, как собрать двигатель ИЖ Юпитер 5 самостоятельно, производя его доработку. Например, установка более надежного карбюратора или более стильного и громкого глушителя производится достаточно быстро без значительных финансовых вложений.
Тюнинг двигателя ИЖ Юпитер своими руками возможен, если вы располагаете достаточным количеством времени и обладаете энтузиазмом. Достаточно лишь проявить упорство.
Мотоцикл имеет выгодное соотношение стоимости, качества сборки и требованиям к обслуживанию. Идеальный вариант для людей с небольшим бюджетом, и тех, кто хочет получить универсальную технику. Однако частые поломки будут отнимать много времени. К этому стоит быть готовым, поскольку некоторым байкам может быть 40-50 лет.
Увеличение мощности двигателя иж юпитер 5. Форсировка и доработка двигателя ИЖ Юпитер.
Увеличение мощности двигателя иж юпитер. Форсировка и доработка двигателя ИЖ Юпитер. Теория и практика.тюнинг ижа. доработка цилиндров , зажигания, .. установка лепестковых клапанов, 2х карбюраторов, резонаторов, и многое другое.
Тюнинг Иж Юпитер 5 – создание современной внешности
Итак, начнем с самого интересного! Как говорится: встречают по одёжке… Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.
Двух секционные новые сиденья можно сделать самому:
- Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
- Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.
Следующей процедурой будет изменение хвостовой части:
- Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
- Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
- После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.
Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:
Дуги и клетки
Дуги и клетки считаю самым эффективным средством защиты мотоцикла. На секундочку, дуги, в зависимости от конструкции, спасают не только мотоцикл, но и ноги водителя. Защитные крышки или слайдеры не смогут дать пилоту возможности вытащить ноги из-под упавшего мотоцикла.
Конечно, дуги в большинстве своем достаточно громоздкие, за что их не жалуют сторонники скоростных моделей и мотоциклов с большим количеством пластика. Дуги выбор дорожников или чопперов. Тем более это простор для установки дополнительных опций, таких как подножки, например. Кому ж не хочется в долгой дороге вытянуть затекшие ноги?
Клетки более универсальные по своему назначению. Дело в том, что дуги нагружают переднюю часть мотоцикла, иногда смотрятся неуклюже. Клетки набирают популярность среди городских мотоциклов как средство дополнительной защиты и как способ тюнинговать любимый аппарат. Клетку можно установить на разные классы мотоциклов, разве что на чопперах они будут смотреться нелепо. Яркая окраска клетки придает оригинальный вид, некоторые даже умудряются сочетать их с пластиком.
Из-за своей конструкции что дуги, что клетки распределяют энергию удара по всей своей площади и конечно же это многоразовая защита. В последнее время стало актуально дополнять клетки слайдерами. Интересное решение, потому как сама клетка достаточно дорогая, и перекрасить ее после падения будет не легко, а вот заменить на ней слайдер — да пожалуйста.
Такие средства защиты не сложно приобрести, да и установить можно самостоятельно. Логично, что как выбор экипировки под класс мотоцикла, так и выбор защиты самого мотоцикла должен соотноситься с вашими планами на путешествия. Слайдеры будут совершено неуместны на тяжелых чопперах или дорожниках, максимум поставить их на руль или ось колеса, но клетки на них будут так же смешны. Просто представьте себе какой-нибудь V-Twin, допустим мою розовую мечту – Boulevard, закованным в клетку? Смех да и только, Мичио Сузуки (основатель ) кинул бы гаечным ключом в того, кто бы так сделал. Не менее смешно будет установить дуги на спортбайк. Во-первых, это еще постараться нужно, а во-вторых это катастрофически скажется на балансе и управляемости мотоцикла.
Поэтому, выбирая защиту для своего мотоцикла, ориентируйтесь не только на цену, но и на удобство монтажа/демонтажа, на то, как впишется новинка в систему вашего мотоцикла и насколько скажется на управляемости.
Сделайте подношение гнездовью: Пик Сирикоро
Карабкаться на гору не придется. Спуститесь к ее подножью со стороны пляжной области. Там вы увидите вход в пещеру, рядом с которым будет летать фея. Подойдите к ней и сопроводите ее к мальчику. Поговорите с Ру, а затем прикоснитесь к гнездовью. Вам вновь предстоит собирать перья, которые теперь окажутся под водой.
Перо 1
Для спуска воды вам нужно будет довести 3-х фей до их постаментов. Одну из них вы уже отыскали ранее, поэтому осталось найти еще двух. Вторая фея находится на гигантском корне наверху, справа от ребенка.
Третью фею следует искать внизу возле светильника, слева от мальчика. Просто спланируйте к ней. Затем призовите электрогранум, чтобы вернуться наверх с помощью громовых сфер. Когда все феи окажутся на своих местах, появится сундук, а вода тут же уйдет. Теперь вы можете спрыгнуть вниз.
Все три пера будут лежать в одном месте, но взять удастся лишь одно – остальные улетят вперед. Двигайтесь за ними.
Перо 2: головоломка с релейными камнями
Разберитесь с двумя щенками разрыва по пути и пройдите мимо силового поля. Вы окажитесь возле двери и головоломки с релейными камнями. Вам нужно будет разместить их правильным образом, чтобы разблокировать выключатель.
На скриншоте выше показано, куда нужно будет поставить релейные камни. Затем возьмите кристалл возле входа в локацию, неподалеку от гриба (1-й скриншот ниже). Электро-камни останутся подключенными.
Подойдите к камням возле стены с рисунком совы и поместите кристалл так, чтобы создать связь (2-й скриншот выше). Возьмите релейный камень из кустов (3-й скриншот выше). Теперь идите налево (если встать лицом к круглой двери) и установите кристалл, чтобы соединить последние электро-камни (4-й скриншот выше).
Далее просто взаимодействуйте с консолью, чтобы открыть дверь. Разберитесь со стражем руин и прикоснитесь к следующему перу. Третье перышко снова ускользнет от вас, скрывшись за новой дверью.
Перо 3: головоломка с релейными камнями
Первым делом вам необходимо будет спустить воду в помещении, доведя 3-х фей до их постаментов возле заблокированной консоли. Первый дух находится возле входа, на колонне. Вам придется карабкаться за ним по колоннам.
Вторая находится в небольшой пещере с рисунком на стене и механизмом. Третью можно отыскать за камнями. Разрушьте их с помощью любых ближних атак. Как только вы доведете фей до их домиков, у вас откроется доступ к консоли – взаимодействуйте с ней, чтобы вода ушла. Теперь вам придется снова решать головоломку с релейными камнями.
На картинке выше показаны места, где находятся «бесхозные» релейные камни, и точки, куда их необходимо установить. Итак, подберите два кристалла в нижнем участке зала, который вы только что разблокировали. Один из них расположен в центре области, рядом с паутиной, а другой соединяет два электро-камня (они продолжат работать). Смотрите скриншоты ниже.
Пройдите немного на северо-запад и поместите один кристалл между электро-камнями на полу и стене. Поднимитесь наверх и возьмите еще один релейный камень в развалинах здания. Здесь также находится сундук. Смотрите изображения ниже (1-й и 2-й).
Установите один из собранных кристаллов между двумя электро-камнями, показанными на 3-й картинке выше. Далее разместите последний релейный камень между следующими двумя электро-камнями (смотрите 4-й скриншот). Сделать это может быть немного трудновато.
После этого у вас должен появиться доступ к консоли. Взаимодействуйте с ней и пройдите через открывшуюся дверь. Подберите перо, а затем вернитесь к дереву. Если вы не хотите топать весь путь обратно, то просто переместитесь к предыдущему святилищу и снова войдите в пещеру. Коснитесь гнездовья и посмотрите кат-сцену. Поболтайте с Ру и активируйте телепорт, находящийся на вершине горы. Затем можете спланировать с нее, чтобы добраться до следующего гнездовья.

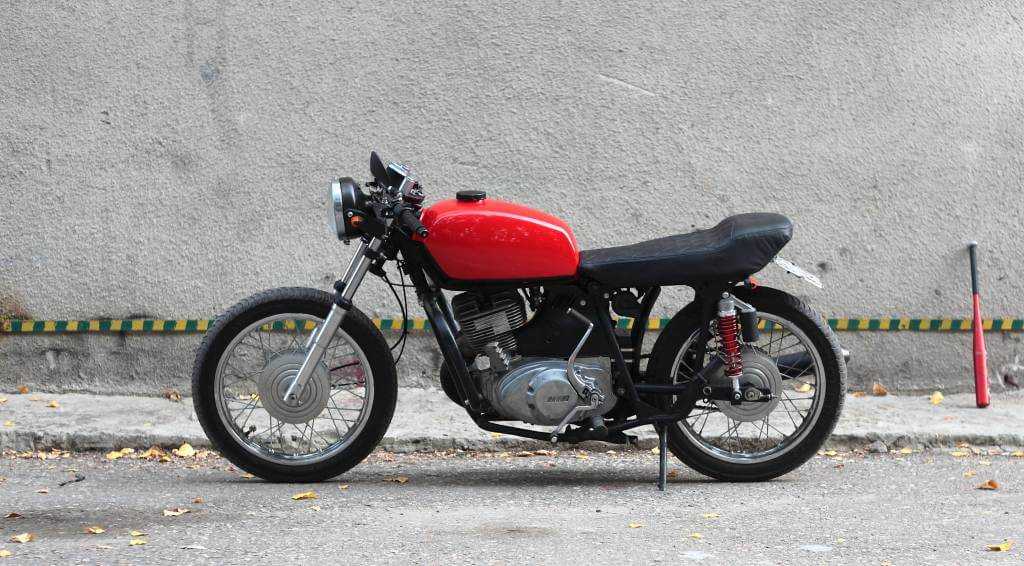

Кафе рейсер
Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:
- круглые зеркала;
- один круглый прибор вместо панели;
- монохромный, неяркий окрас основных элементов;
- отсутствие наклеек;
- обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).
Чистка глушителя способы
Выпускная система не имеет, регулировок, следовательно, нужно своевременно производить чистку.
Фильтры, гасящие звук нужно извлечь и прожечь. Можно на костре или применить паяльную лампу. Используя холодную воду резко остудить. Это приводит к отслоению нагара. Трубу прочистить ершиком металлическим.
Следующий способ заключается в выжигании нагара и остатков топлива внутри. Расположим трубу вертикально, снизу нужно поджечь, появится тяга и внутри весь нагар выгорит. Останется извлечь остатки горения.
Щадящий способ чистки. С помощью раствора из химикатов размягчить отложения. Раствор готовится на литр воды, 25 грамм едкого натра, 33 грамма углекислой соды, 8,5 грамм мыла. Раствор сильно нагреть почти до кипения. Залить внутрь глушителя и подождать пару часов. После этого по-хорошему прополоскать теплой водой.
Начало работ
К сборке трайка стоит готовиться заранее. Вам понадобиться найти на разборке в приличном состоянии ЗАЗ-968 и мотоцикл Урал. От ЗАЗ потребуется двигатель, от Урала – большинство комплектующих. Раму придется изготавливать самостоятельно и это самый сложный этап всей затеи. В результате манипуляций, переделка мотоцикла Урал в трицикл может превратиться в презентабельное, мощное транспортное средство, не хуже заводских аналогов.
Рама играет роль связующего звена, на котором будут установлены все детали. Она должна быть надежной, и соответствовать чертежам. Самородков, которые могут в точности до 5 мм изготовить подобно изделие – единицы, если вы сомневаетесь в своих силах, лучше доверить работы профессионалам. Перед установкой деталей потратьте час времени и промерьте раму рулеткой, проверьте места для отверстий и фиксаторов.
Регулировка карбюратора мотоцикла ИЖ Юпитер
Настройка пекаровских карбюраторов на мотоцикле ИЖ Юпитер 5 проводится следующим образом. Для начала проверяем герметичность и целостность воздушного фильтра. Затем смотрим исправность зажигания. После этого приступаем к регулировке, алгоритм следующий:
снимаем карбюратор с двигателя. При помощи измерительных щупов и регулировочного винта на крышке карбюратора устанавливаем расстояние между нижней кромкой смесительной камеры и дроссельной заслонкой примерно в 1,5-2 мм. Регулировочный винт качества смеси (18) заворачиваем полностью и отворачиваем на 1 оборот;
откручиваем 2 винта внизу карбюратора и снимаем крышку поплавковой камеры. Переворачиваем карбюратор, так чтобы поплавки опустились и закрыли топливный канал. Замеряем расстояние от кромки разъема карбюратора до середины поплавка (линия пресс формы). Оно должно равняться 13 +1.5/-1.5 мм (см. рис.). Если расстояние не соответствует норме, подгибанием язычка поплавка в ту или иную сторону добиваемся нужной длины;
устанавливаем карбюратор на место. Заводим мотоцикл и прогреваем двигатель 5-7 минут. Чтобы дело пошло быстрее, воспользуйтесь топливным обогатителем (корректором). Винтом количества смеси вверху карбюратора устанавливаем минимально устойчивые обороты двигателя. Отворачивая винт качества смеси (постепенно на 1/2, 1/4 оборота), ищем момент снижения частоты вращения коленчатого вала (сначала обороты будут расти, а потом снижаться). Снова вкручивая винт количества смеси, добиваемся снижения вращения частоты коленвала, а винтом качества снова находим оптимальное положение. Эти действия нужно повторять до тех пор, пока не будут найдены минимально устойчивые обороты коленвала. Правильность регулировки также следует проверить резким поворотом рычага газа. Когда двигатель при резком открытии глохнет, плохо набирает обороты (провалы), смесь нужно обогатить, слегка закручивая винт качества. Если же наоборот, двигатель глохнет при сбросе газа, винт качества нужно немного открутить. После этого, винтом количества устанавливаем минимальные обороты двигателя
Внимание! Винты регулировки нужно крутить медленно и постепенно на 1/2, 1/4 оборота. После каждой операции ждем, когда двигатель «приноровится» к новым настройкам;
позднее правильность регулировки можно проверить по цвету центрального электрода свечи. Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе
Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.
Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе. Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.
Пару слов о настройке карбюратора Jikov-2928CE. Настройка холостого хода здесь происходит аналогичным образом, как у К-65. Различия только в расположении регулировочных винтов. У Jikov они удобно расположены сбоку карбюратора (тот, что вкручен под углом, отвечает за высоту подъема дроссельной заслонки).
Уровень топлива в поплавковой камере должен составлять 9 ± 1 мм. Из-за особенности конструкции данного карбюратора, настройка состава топливной смеси для уменьшения провала при резком открытии газа производится перестановкой иглы дросселя вверх (на К-65 в этом случае, мы крутим винт качества).
Видео регулировки
Чтобы понять азы и нюансы регулировки карбюратора мотоцикла ИЖ Юпитер, рекомендуем посмотреть интересное видео. Автор подробно рассказывает как отрегулировать карбюратор К68 на мотоцикле ИЖ Юпитер 4. Показывает и рассказывает про все нюансы и особенности.
Задняя подвеска
Как только вы определились с донором, в нашем случае это ИЖ Юпитер 5, необходимо полностью разобрать мотоцикл. После разборки нам понадобится рама, на которой все и держалось, включая двигатель. Вполне логично, что для увеличения надежности конструкции, раму необходимо укрепить в нескольких местах.
Теперь необходимо сварить задний мост так, чтобы вместо колеса на ось мог встать блок подшипников с приводом цепи. Пример, вы можете видеть на фото. В качестве подвески можно использовать обычные амортизаторы от мотоцикла, а для заднего моста подойдут детали со старого автомобиля жигули. Можно пойти более сложным путем и установить моноамортизатор, но тогда опять же придется искать запчасти с автомобиля, например, с той же Жигули или Оки.
